Institutet för Solenergikvalitet

Besiktningsrapport

0.3
x

Installation genom

Smart Solar Norden

Datum

31 augusti 2023

Ort

Oskarshamn, Kalmar län
Degranulerad ytbeläggning
Föremål mot bakstycke
Skador på panel
21% godkända79% ej godkända

Om installationen

PanelerDenim: U M3 405-410 108H
PanelerDenim U M3B 410 BTG 108H
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Råspont
MontagesystemDome Solar
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Smart Solar Norden

Installerad av Smart Solar Norden som har ett lågt snittbetyg på 7.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Ej tillgängligt vid besiktning

2/3
AvtalSträngschema

Betong, Denim U M3B 410 BTG 108H

Anmärkningar

4/14
Föremål mot bakstycke

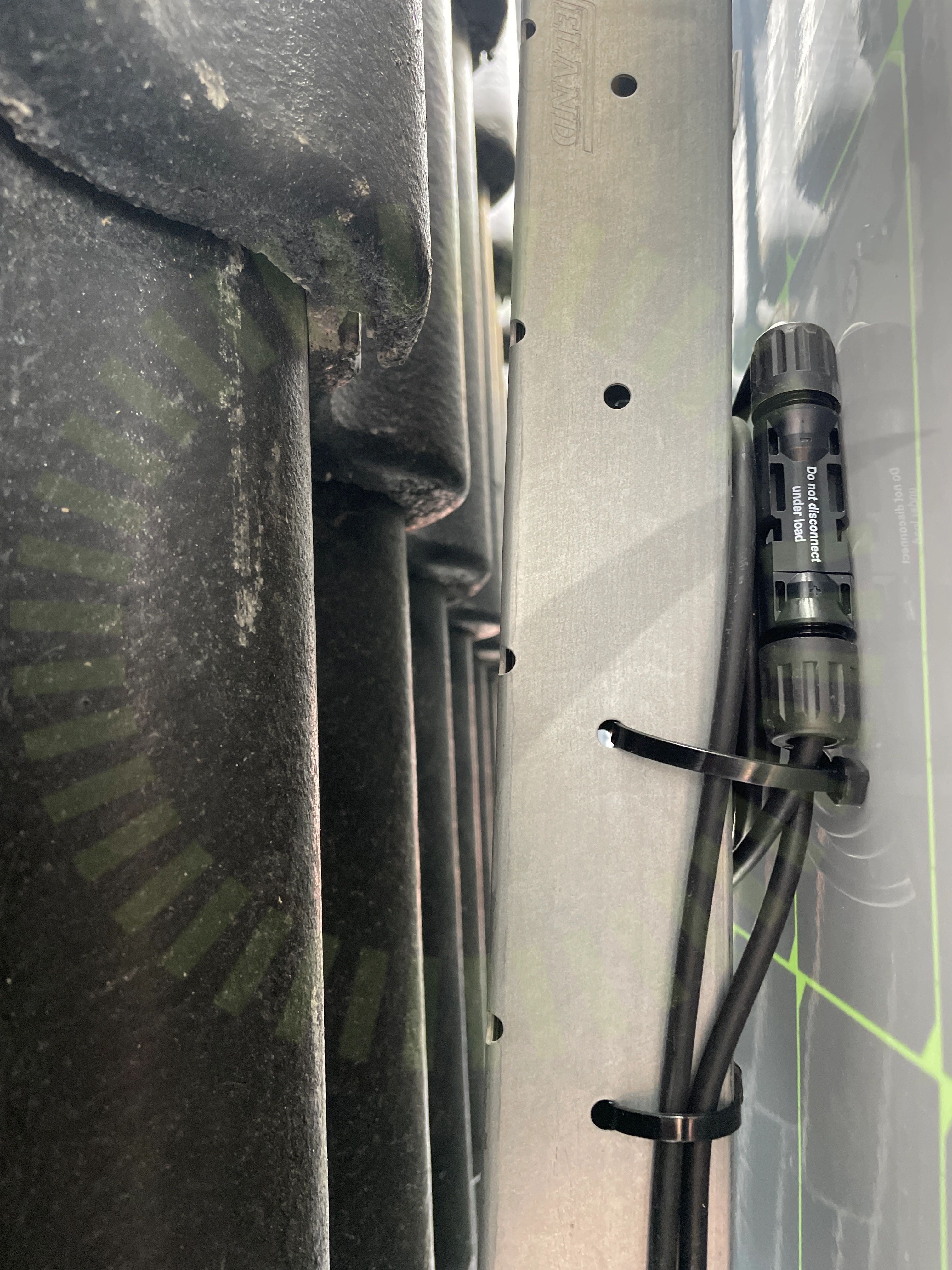

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Denim Installation for double glass modules manual, Sida 5
Skador på panel

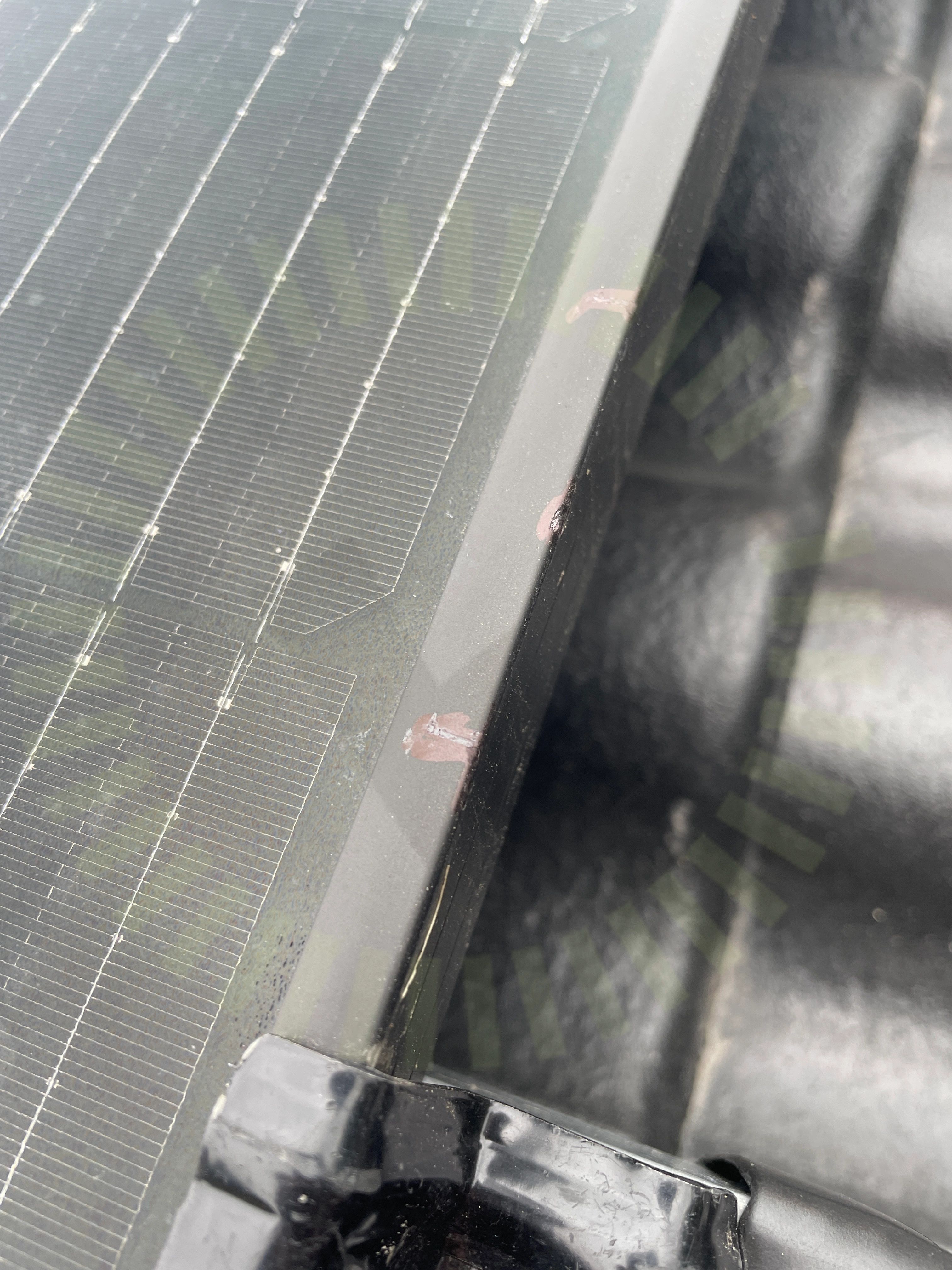

2.2 Skador på panel

Inte godkänd

Flertalet mindre märken på panelramar som troligtvis åtgärdats med spritpenna. Vid öppnandet av pallen ramlade alla paneler. Två paneler fick krossat glas och byttes ut, resten monterades.

Spänningar i ram

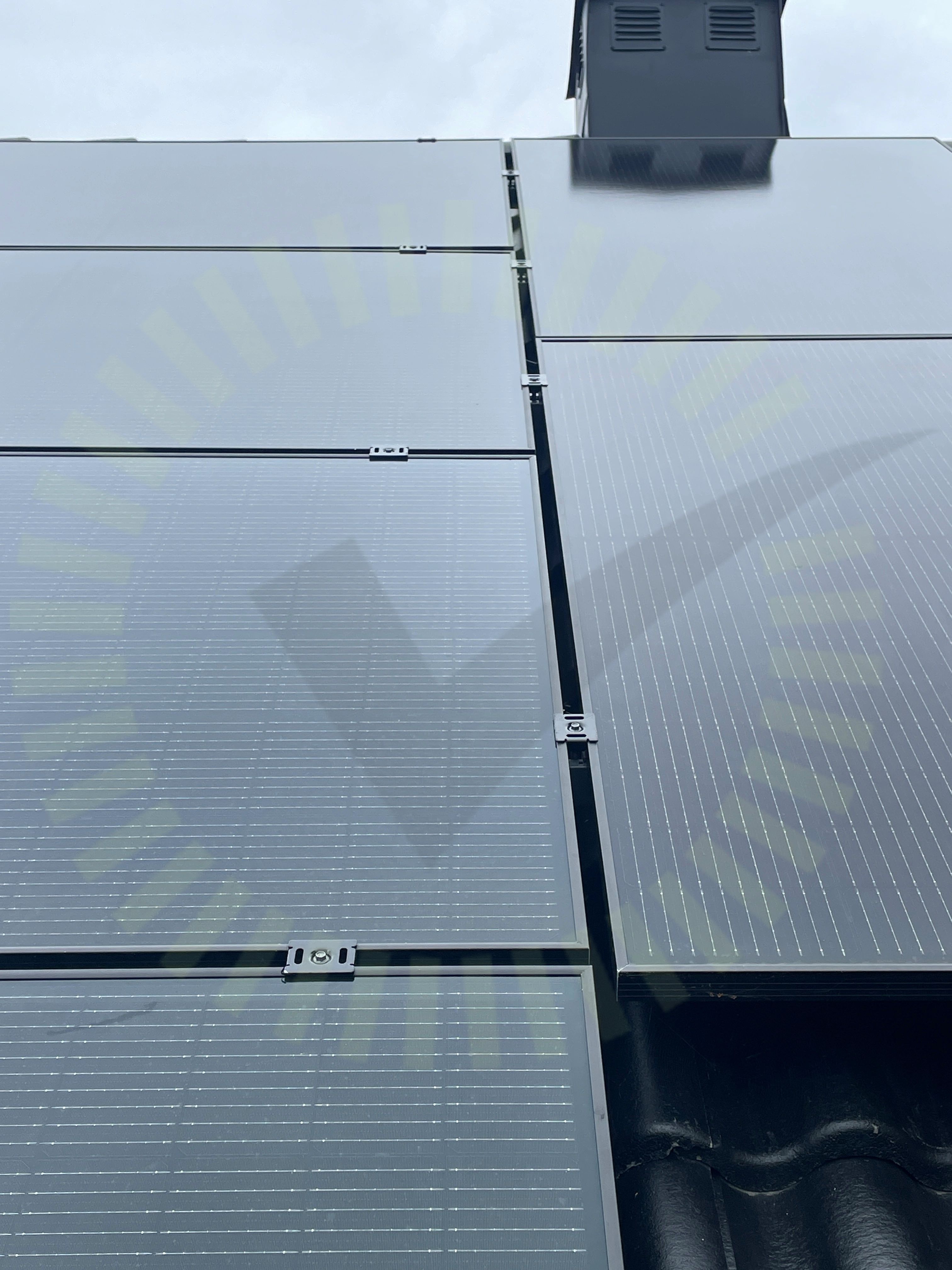

2.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

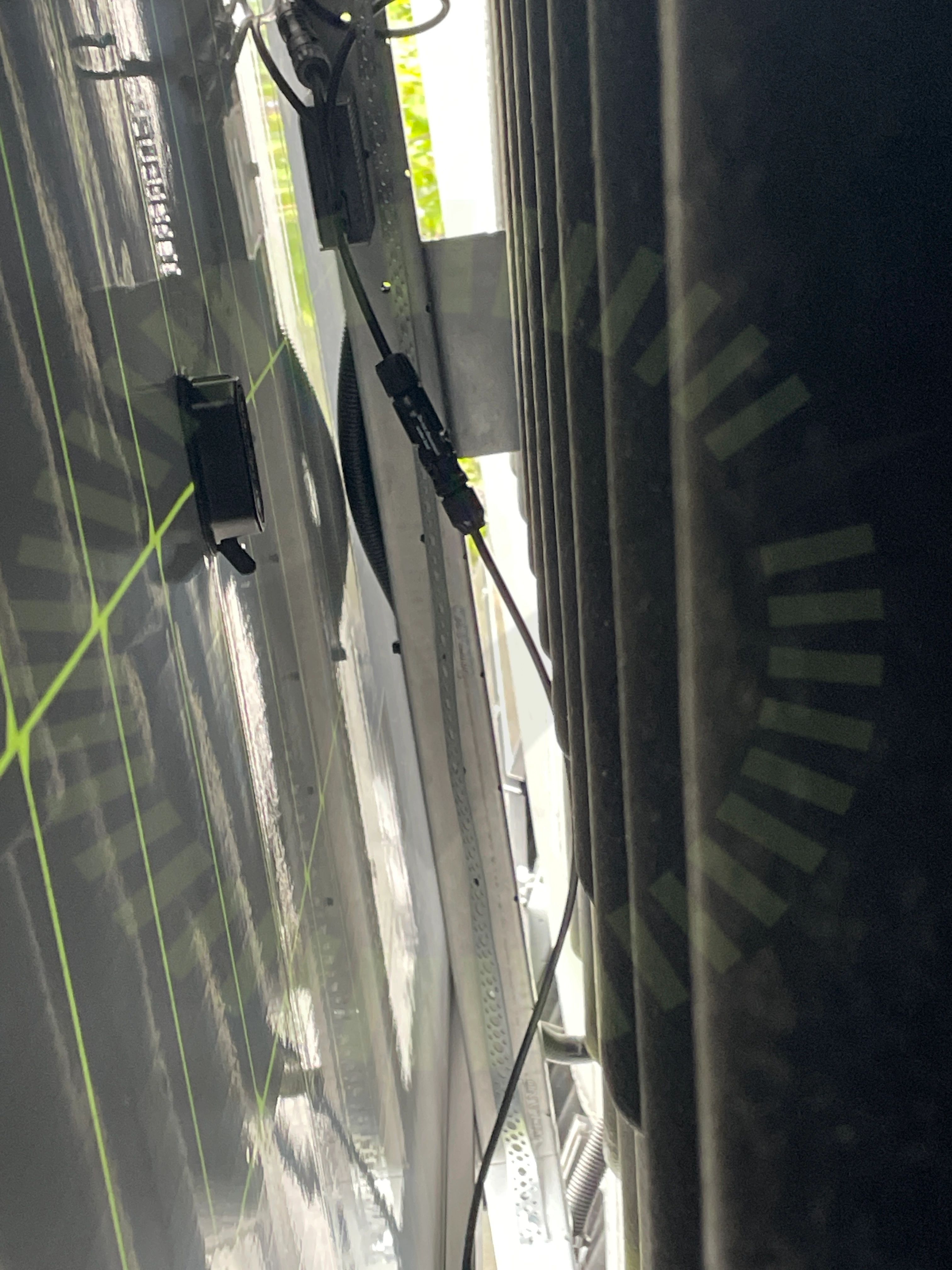

Stress på kontakter

2.4 Stress på kontakter

Inte godkänd

Kontakter ej dragavlastade och utsätts för väderpåverkan

SS 436 40 00, 712.526

Ej tillgängligt vid besiktning

10/14
DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSträngförläggning

Betong, Weland Stål: Råspont

Anmärkningar

15/27
DC kabel förläggning

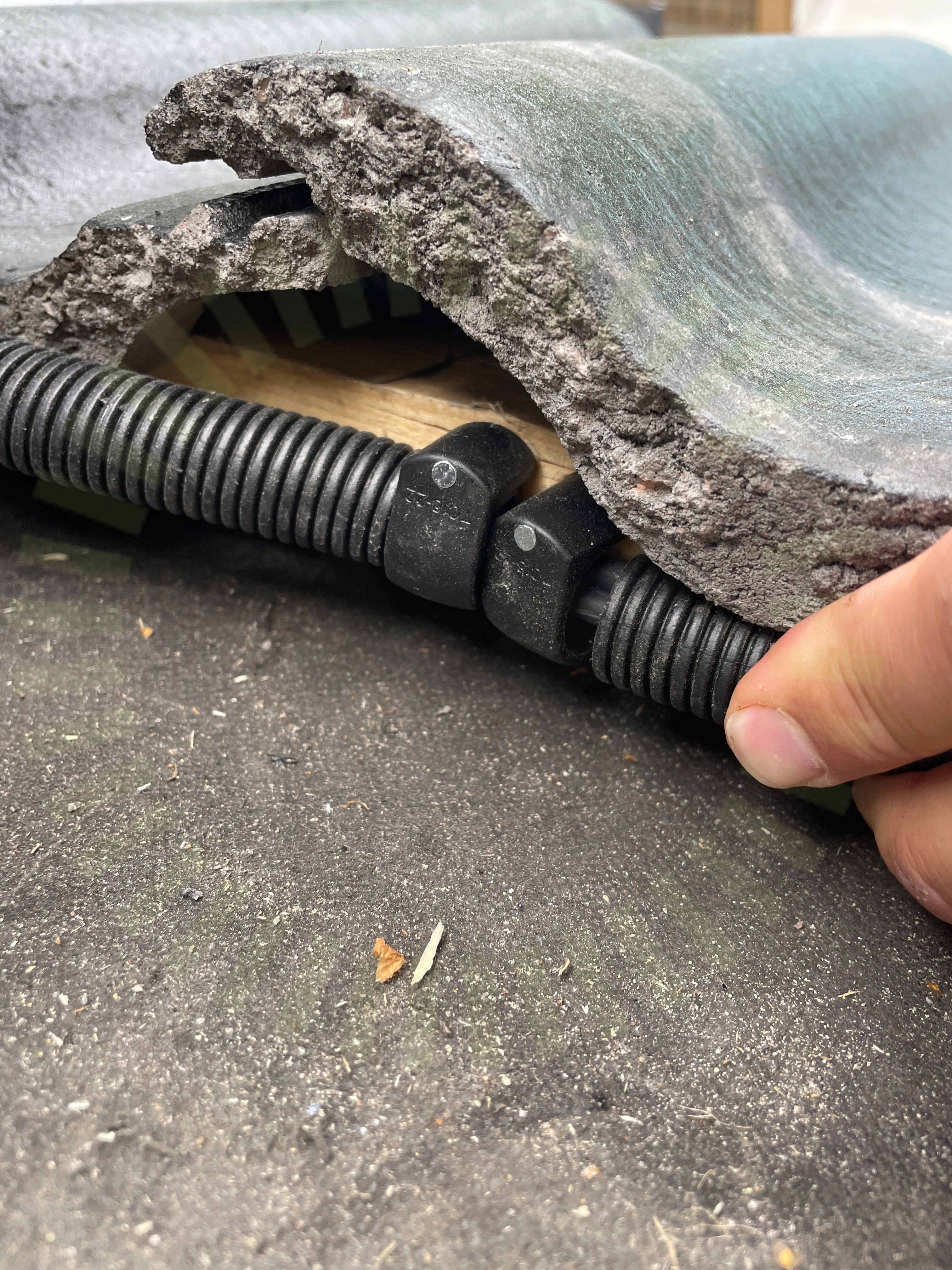

3.1 DC kabel förläggning

Inte godkänd

Kabel saknar mekaniskt skydd där risk för skav finns. Klämman avsedd att monteras över slang.

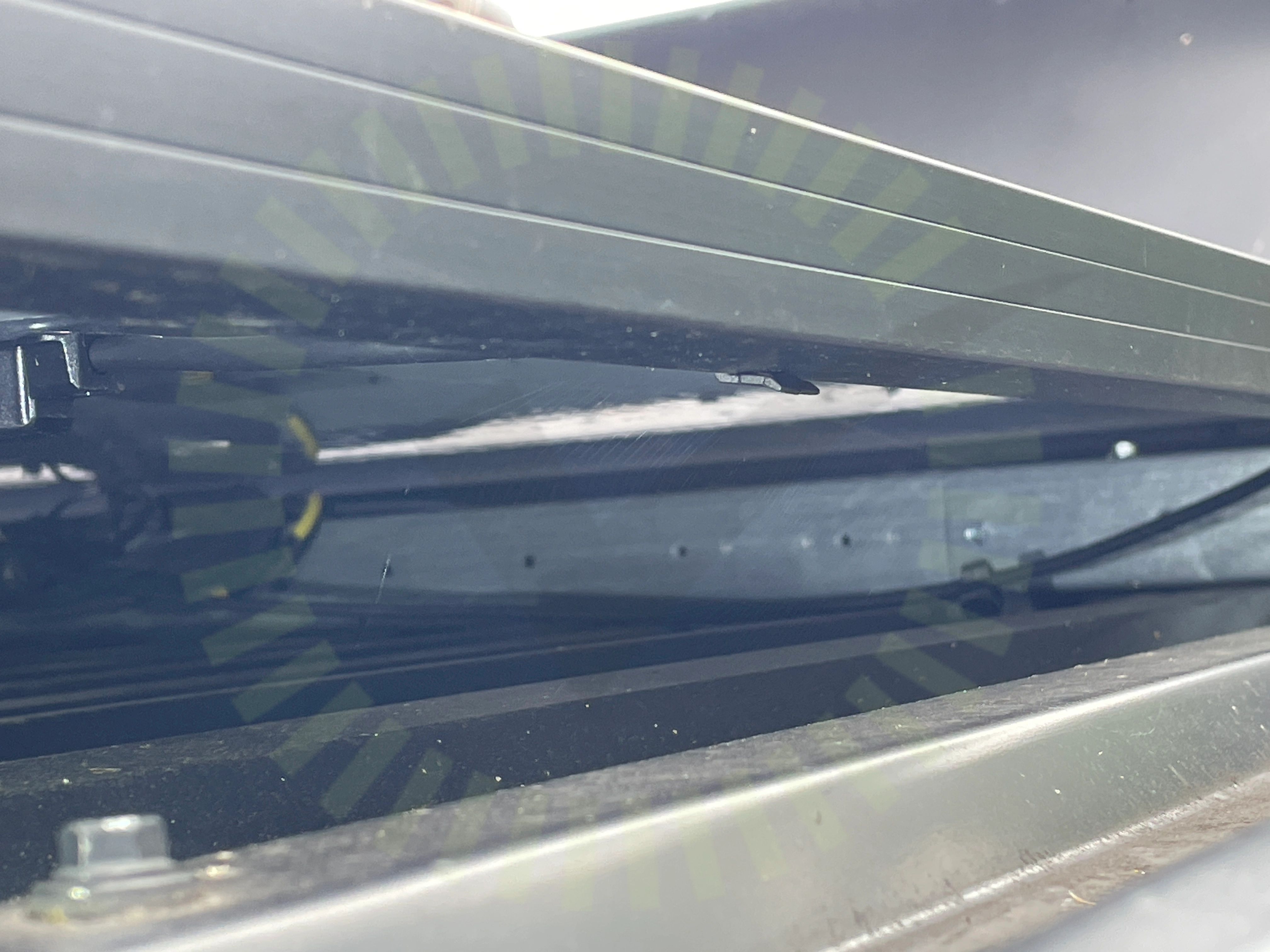

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

3.3 Otätt tak

Kundkommentar

Kontroll av takets täthet önskas. Fästen har flyttats i pappen vid upprepade tillfällen. Tak omlagt 2023 inför solcellsanläggningen och osäkerhet kring om pappen är korrekt tätad finns. Tätning med flextape utförd, ej avsedd för takpapp.

Mittklämma skruv

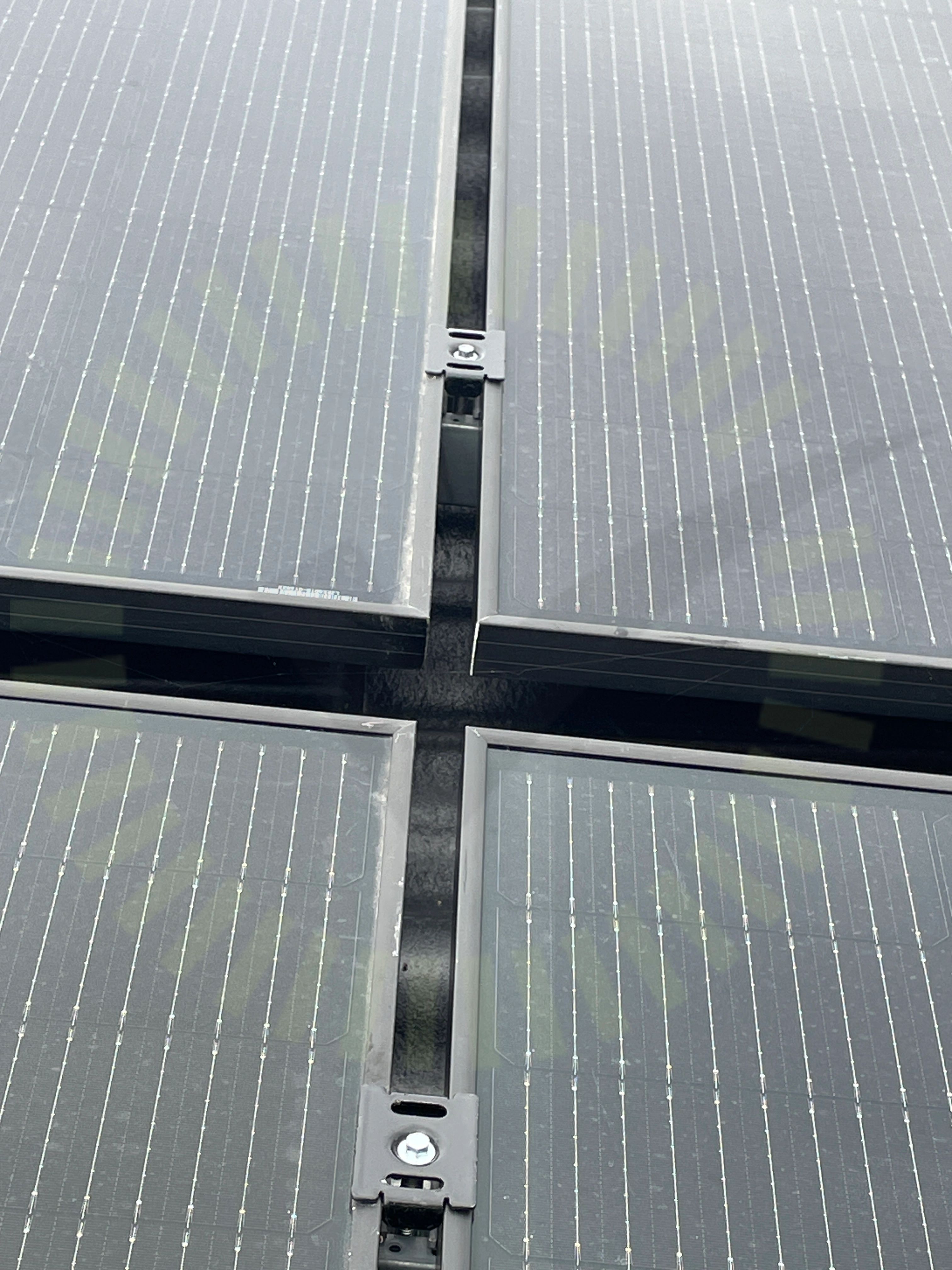

3.4 Mittklämma skruv

Inte godkänd

Olika skruvar förekommer. Underlag från tillverkare saknas

Tillverkarens anvisningar
Takgenomföring

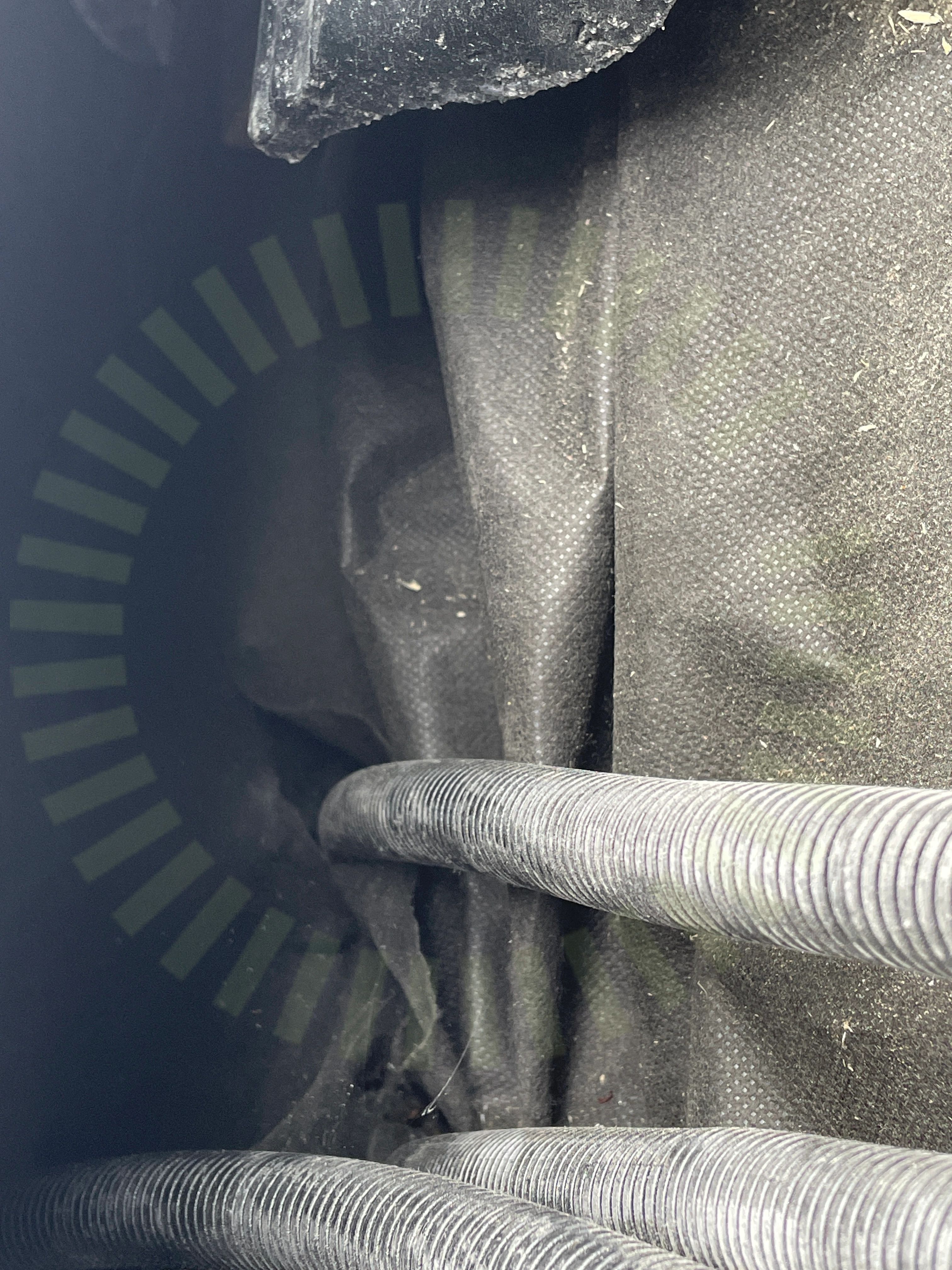

3.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

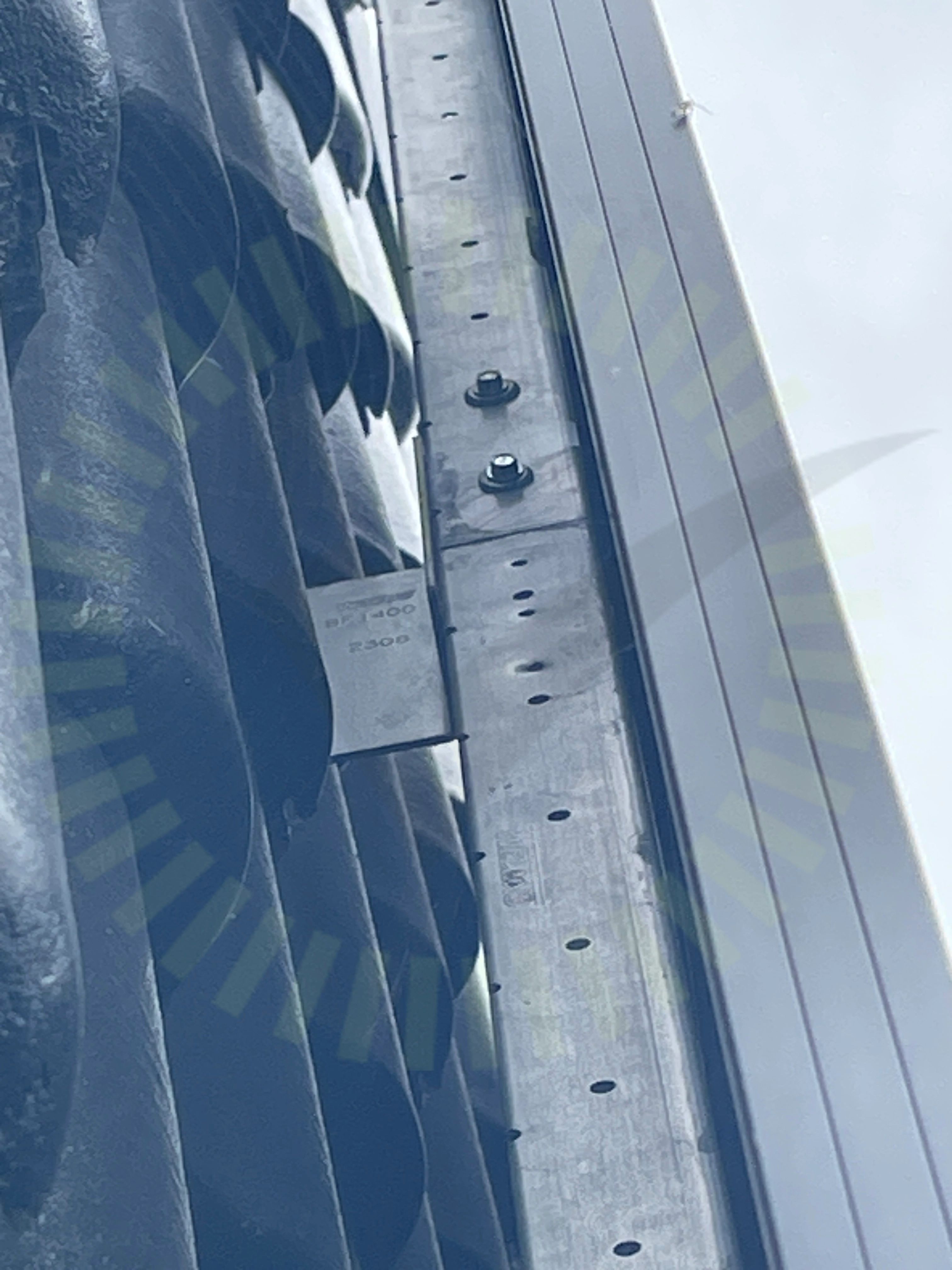

Skenornas infästning

3.6 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

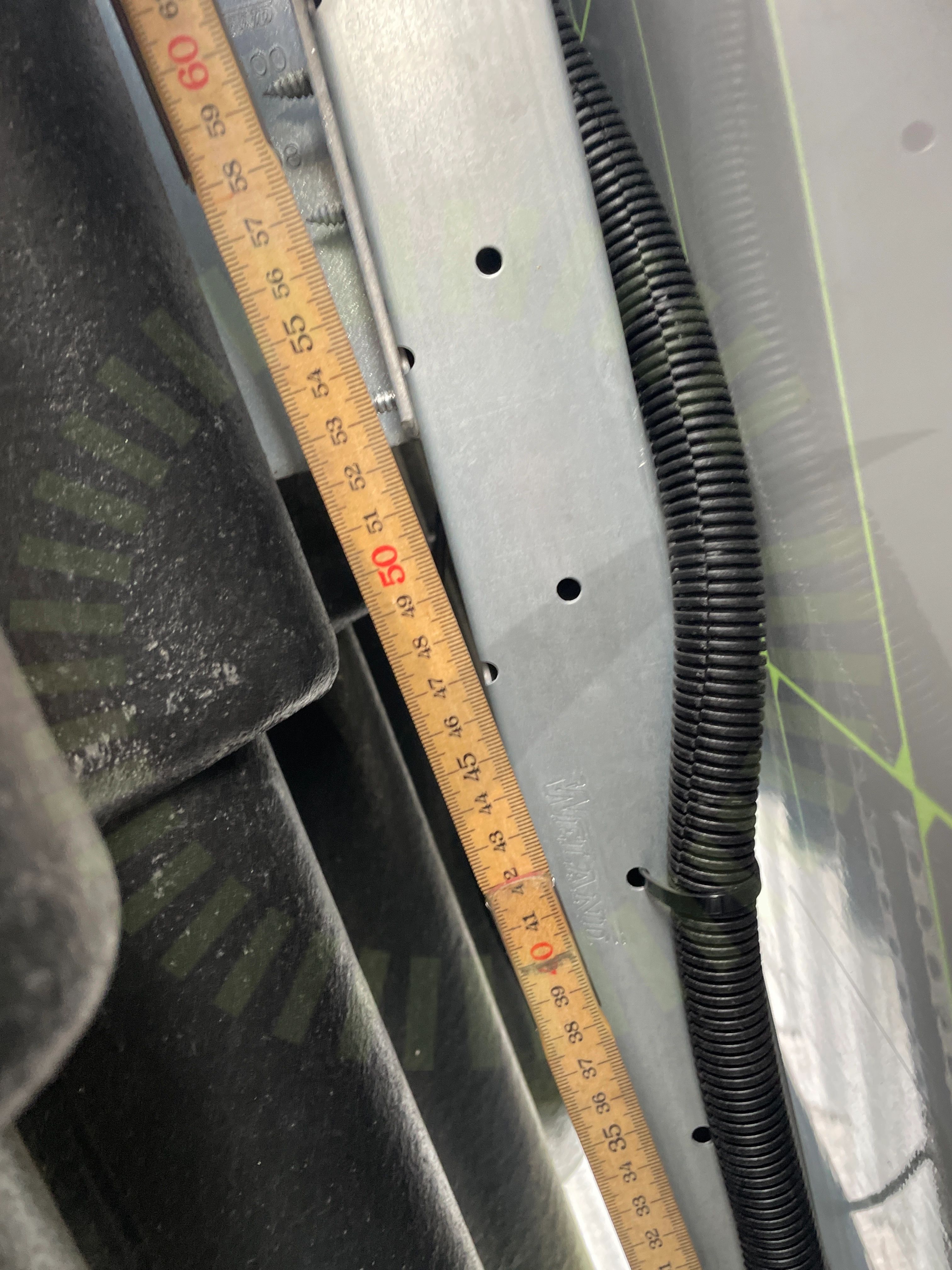

Skenornas överhäng

3.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

3.8 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

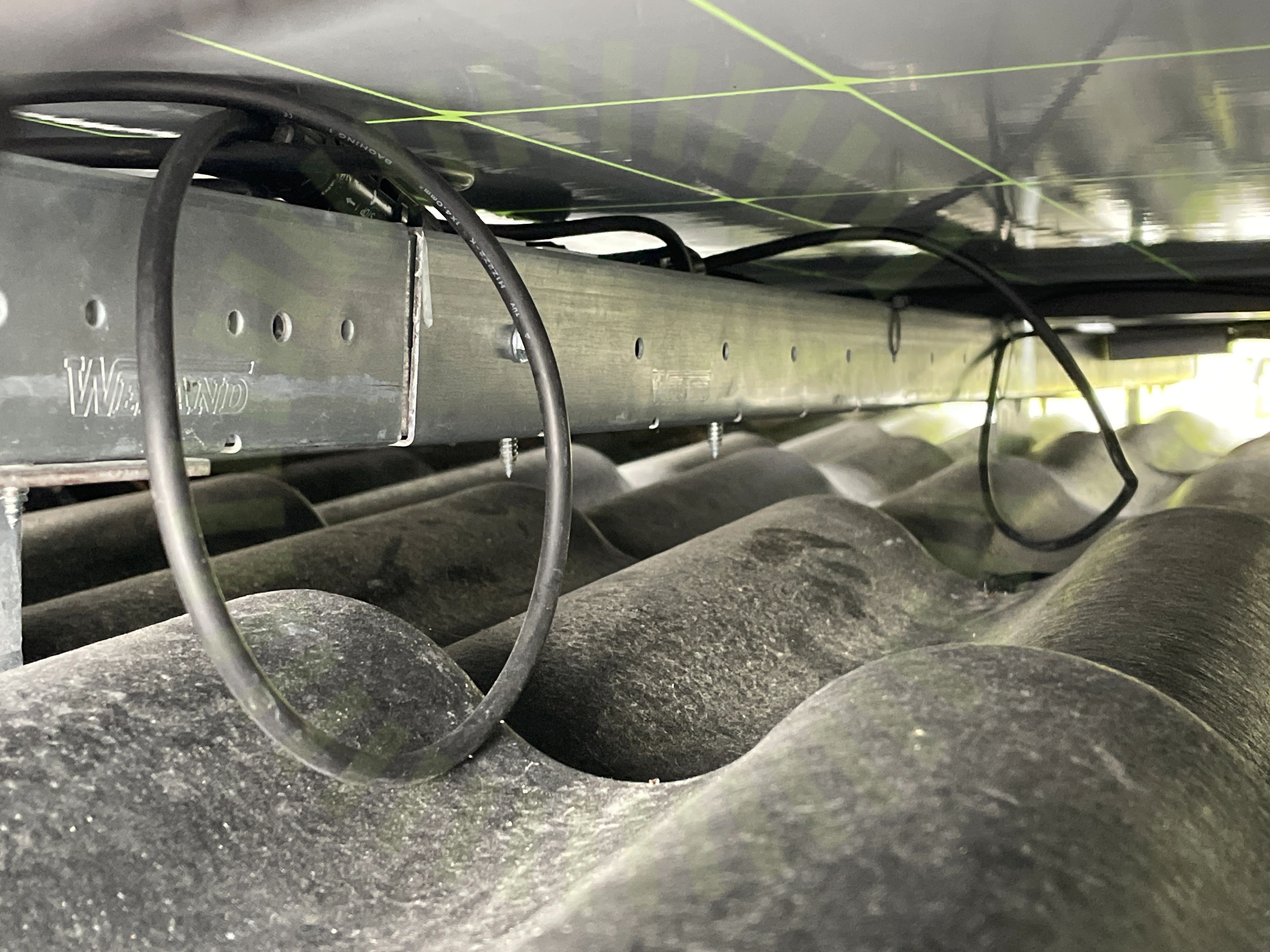

Skenskarvar

3.9 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

3.10 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

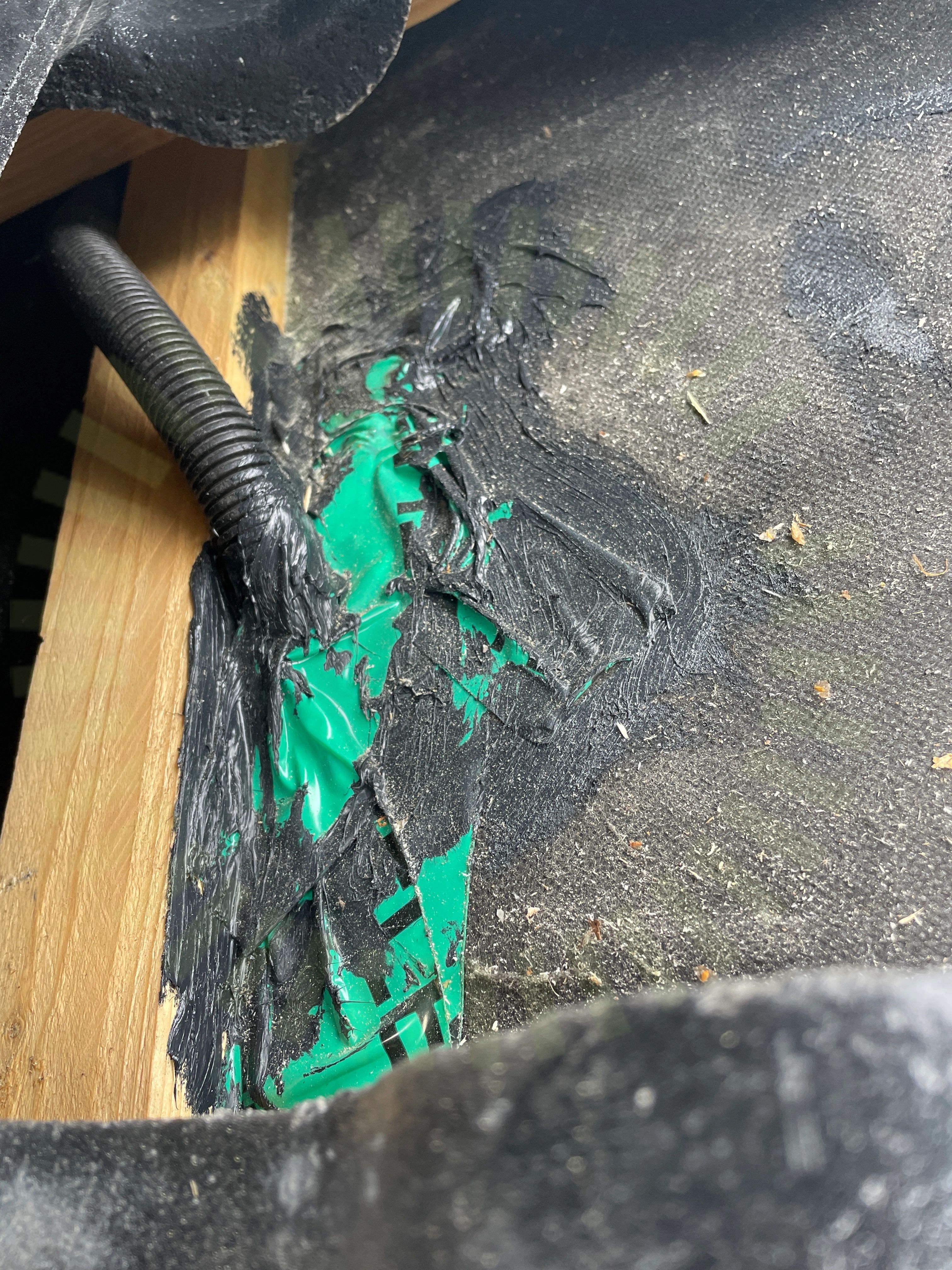

Takgenomföring 2

3.11 Takgenomföring 2

Inte godkänd

Ej fackmässigt utfört

Underliggande takpanna

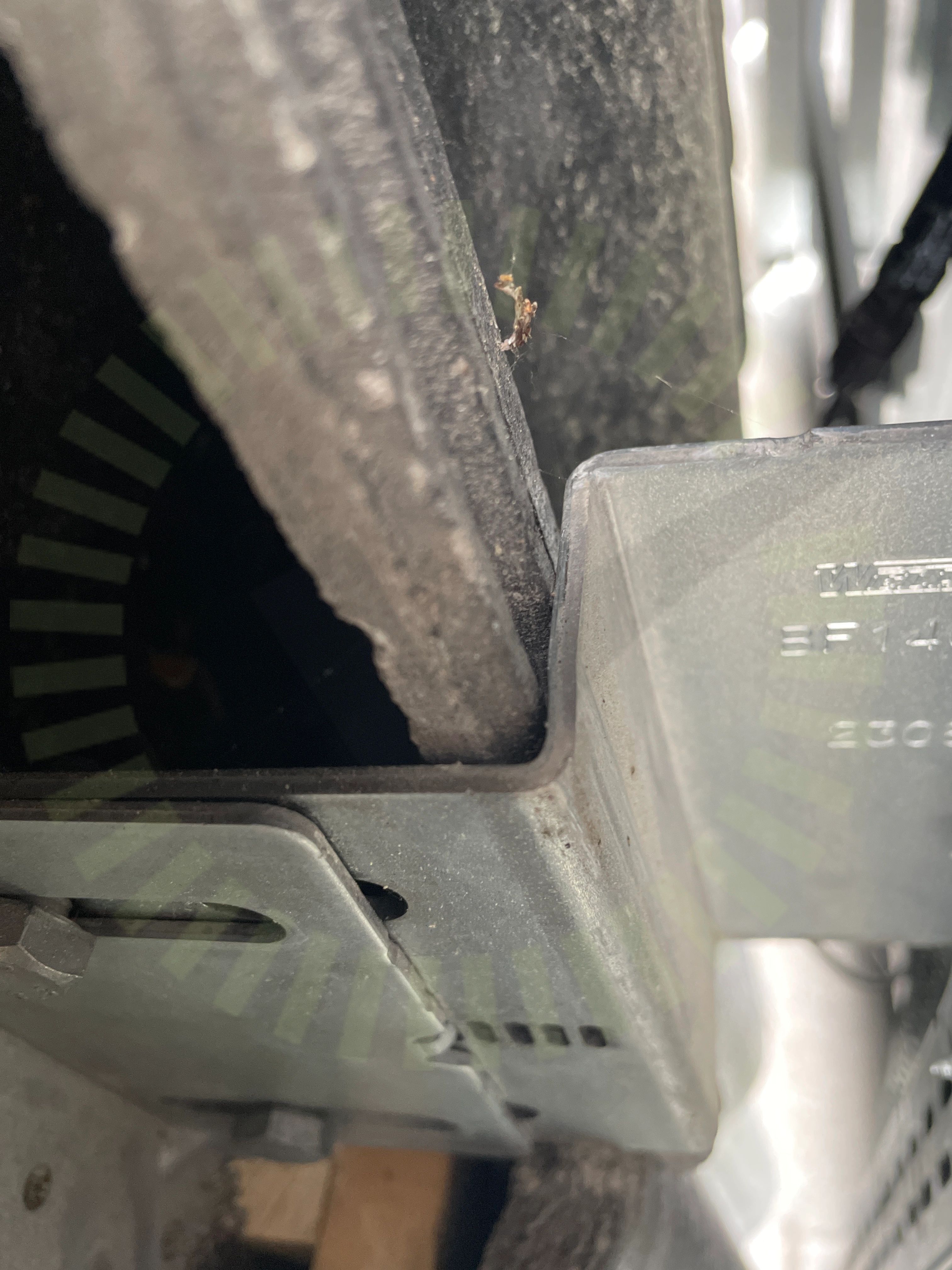

3.12 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101
Ändklämmor skena

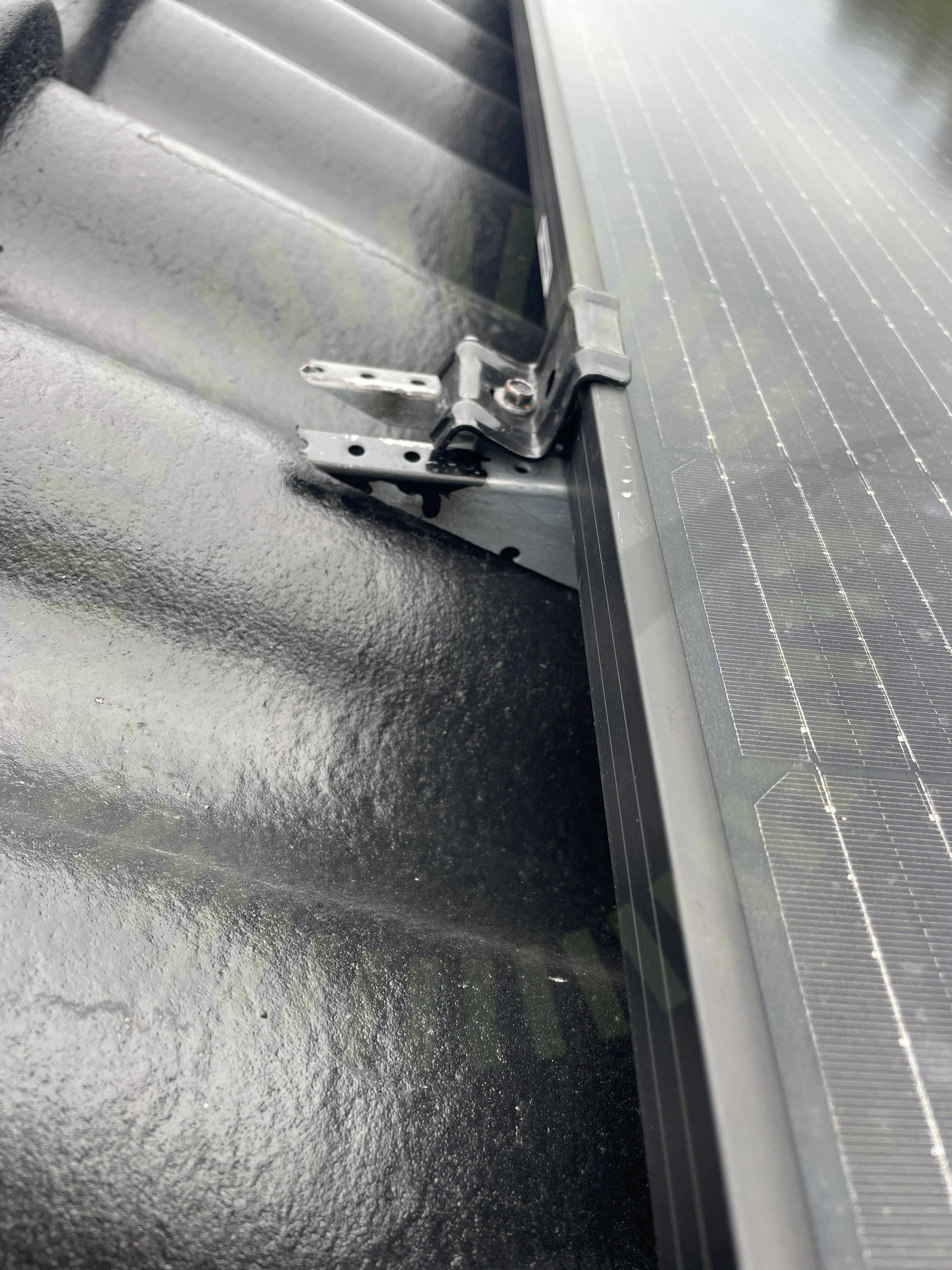

3.13 Ändklämmor skena

Inte godkänd

Skenor har kapats för att inte ta i taket och försämrats i sin hållfasthet.

MA5111 Sid 1 (1) | Version 4 - 221117
Ändklämmor skruv

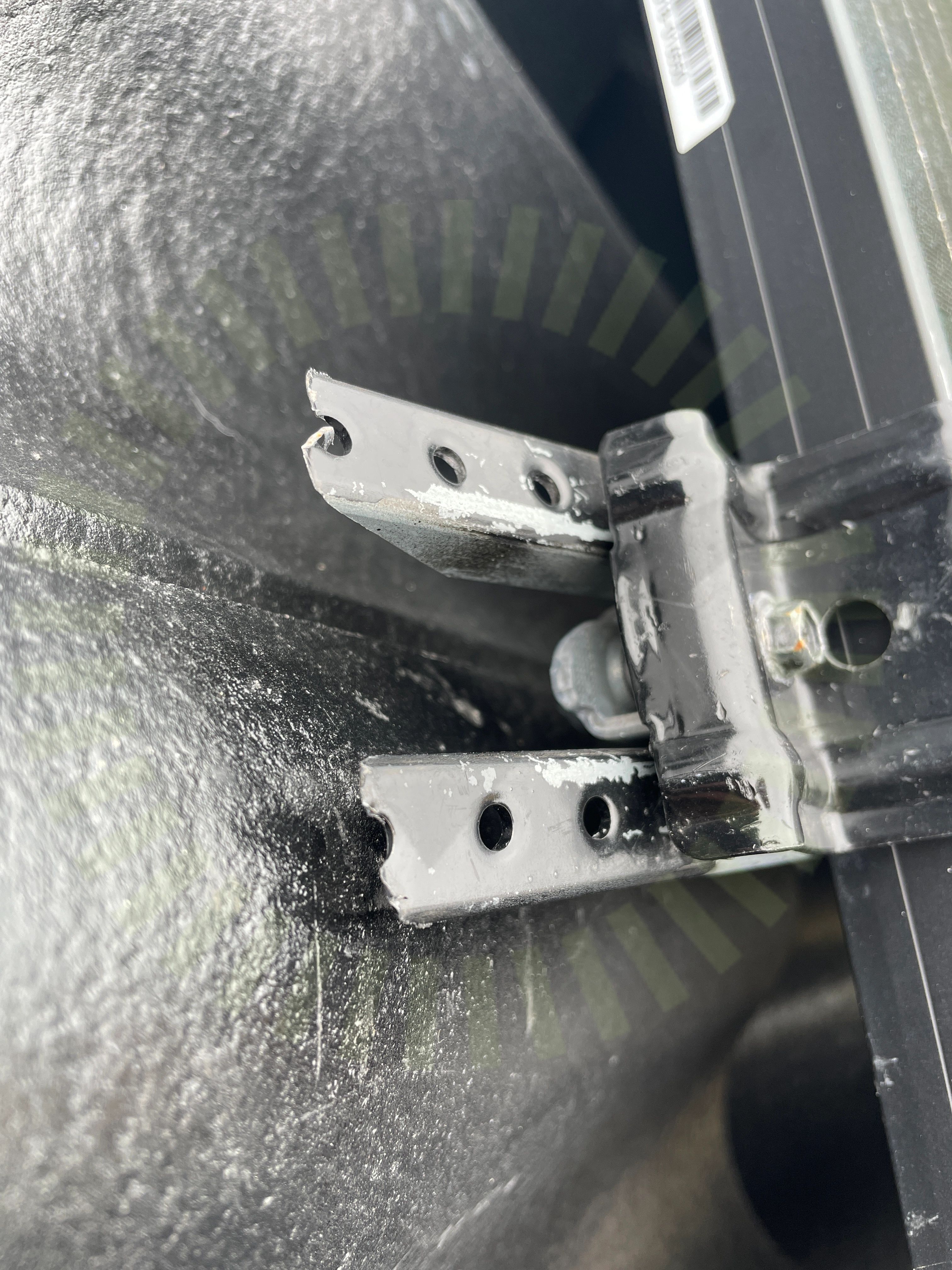

3.14 Ändklämmor skruv

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

3.15 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas

MA5102 Sid 1 (1) | Version 3 - 221101

Ej tillgängligt vid besiktning

12/27
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareRåspontsinfästningSkadorTvådelad TakkrokUnderbyggnadVäderbeständigt material

Optimerare

Ej tillgängligt vid besiktning

5/5
DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering

Papp, Denim U M3B 410 BTG 108H

Anmärkningar

2/15
Klämmornas placering

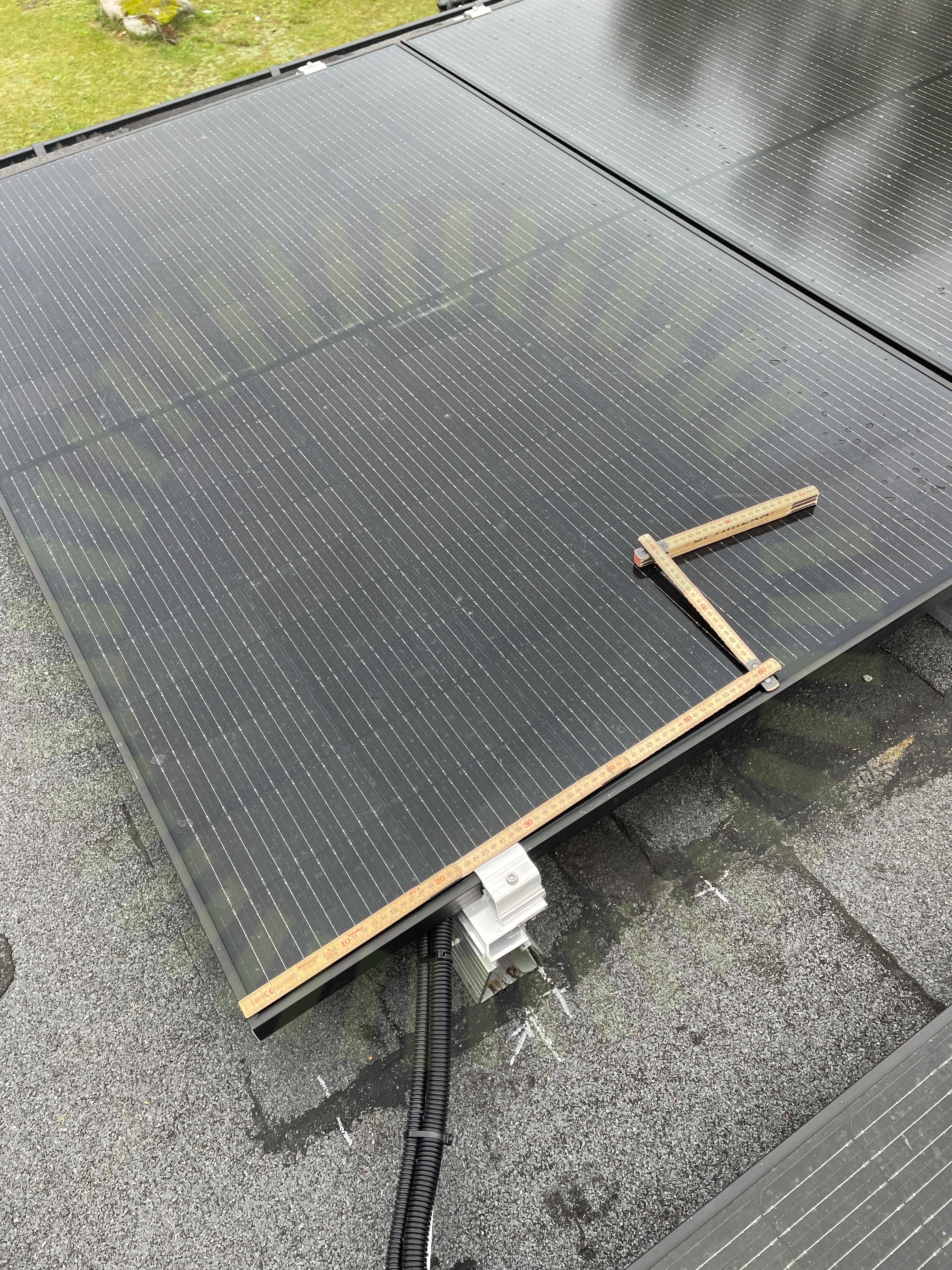

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för klämzon på kortsida saknas.

Denim Installation for double glass modules manual, Sida 8-9
Klämmornas överlappning

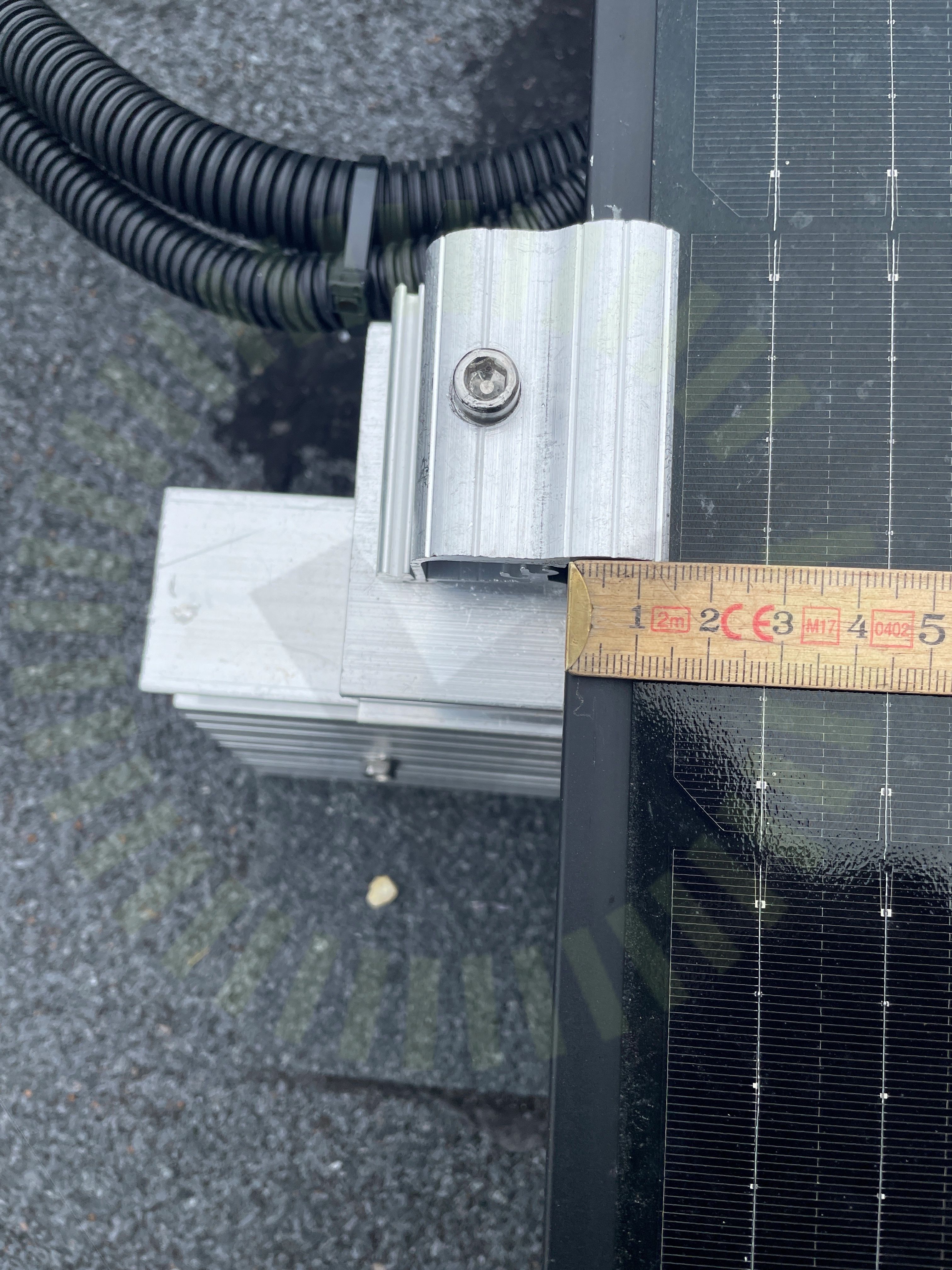

5.2 Klämmornas överlappning

Inte godkänd

Panelklämman överlappar mer än paneltillverkarens maximala mått på 10 mm

Denim Installation for double glass modules manual, Sida 7

Ej tillgängligt vid besiktning

13/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Papp, Dome Solar

Anmärkningar

3/3
Infästning i bärande konstruktion

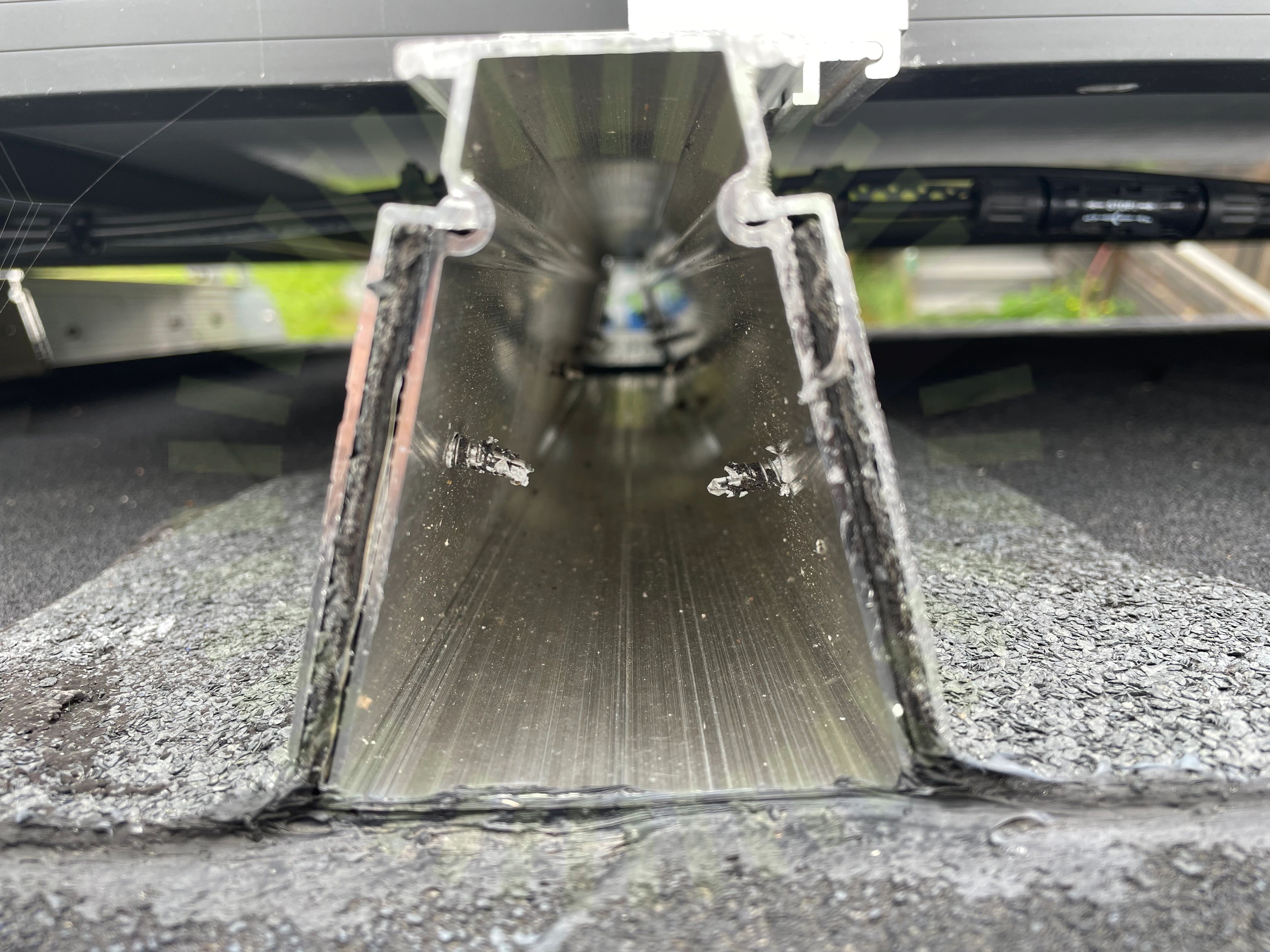

6.1 Infästning i bärande konstruktion

Inte godkänd

Infästning måste vara skruvad i underkonstruktion, endast bränna i papp ej godkänt. Pappen under är enbart svetsad i överlappning och inte helsvetsad.

Degranulerad ytbeläggning

6.2 Degranulerad ytbeläggning

Inte godkänd

Ej förberett enligt krav i monteringsanvisningen. Granulat ska avlägsnas på underliggande papp innan svetsning

DomeSolar INSTALLATION INSTRUCTIONS V23032022 Punkt 1.1

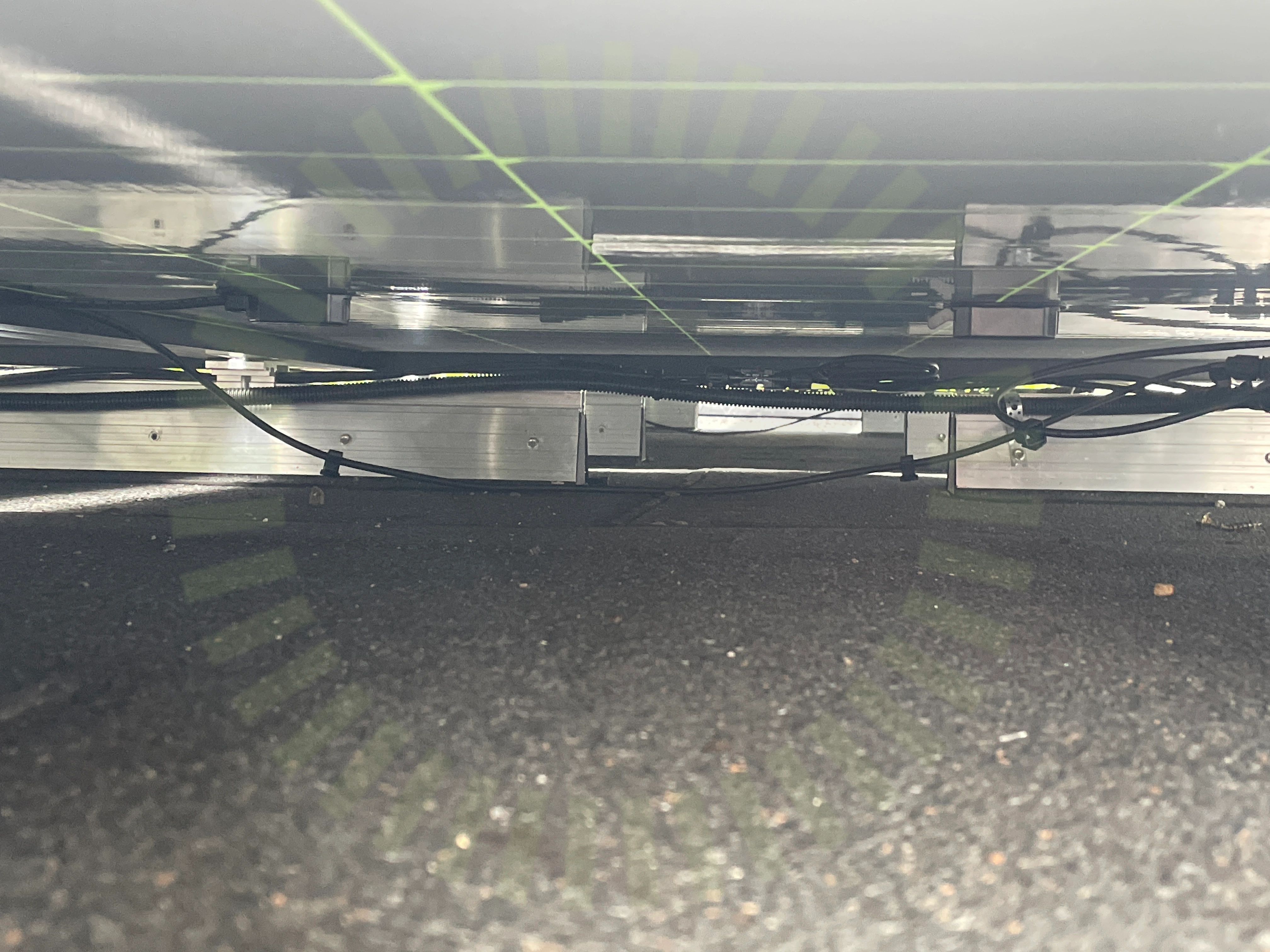

Kabelförläggning

6.3 Kabelförläggning

Inte godkänd

Kablar ligger oskyddade mot undertaket

Plåt, Denim U M3B 410 BTG 108H

Ej tillgängligt vid besiktning

15/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Plåt, Weland Stål: Plåttak

Anmärkningar

4/19
Använd skruv

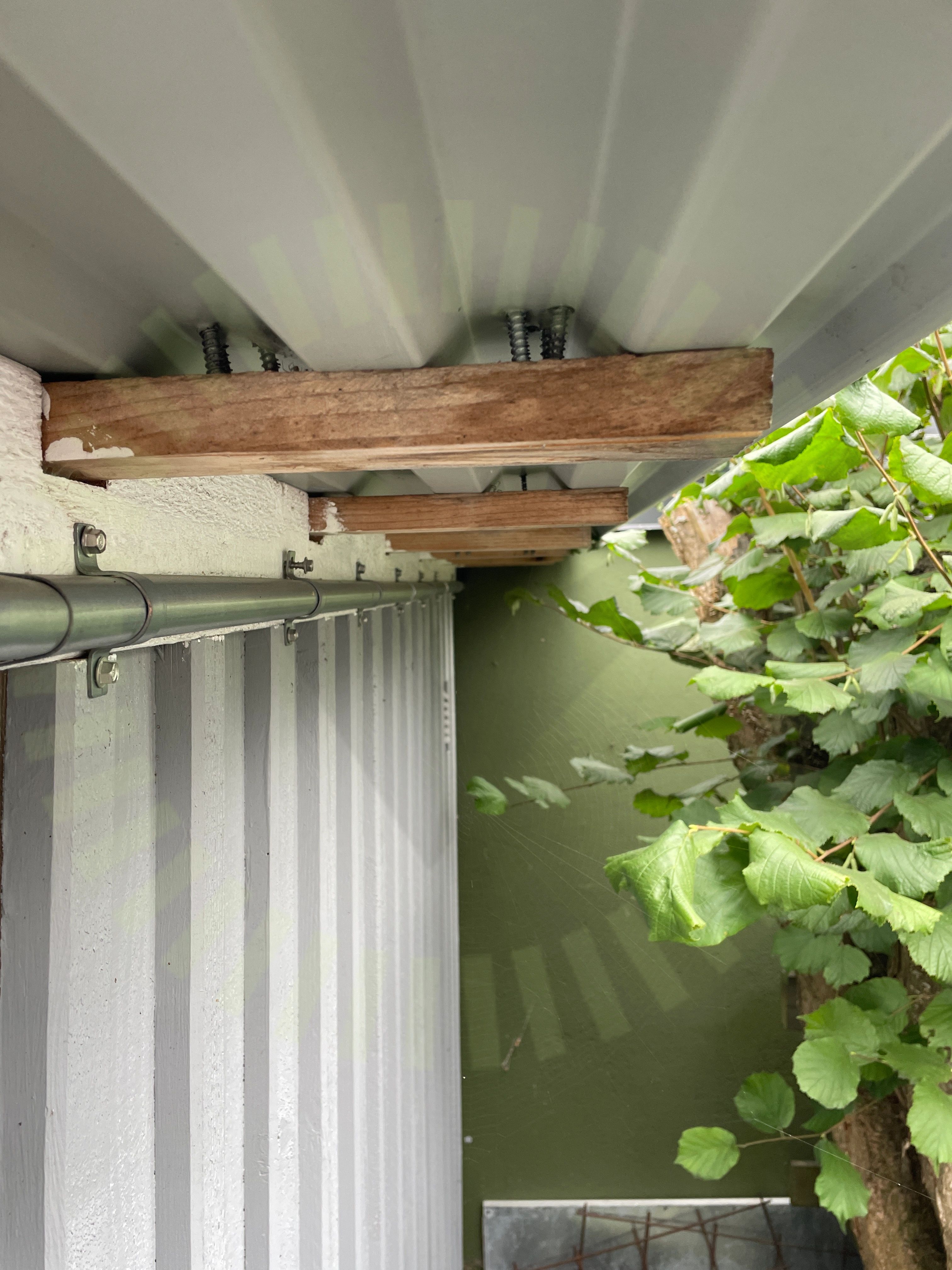

8.1 Använd skruv

Inte godkänd

Använd skruv för infästning är inte korrekt.

MA5101 Sid 1 (1) | Version 4 - 221219

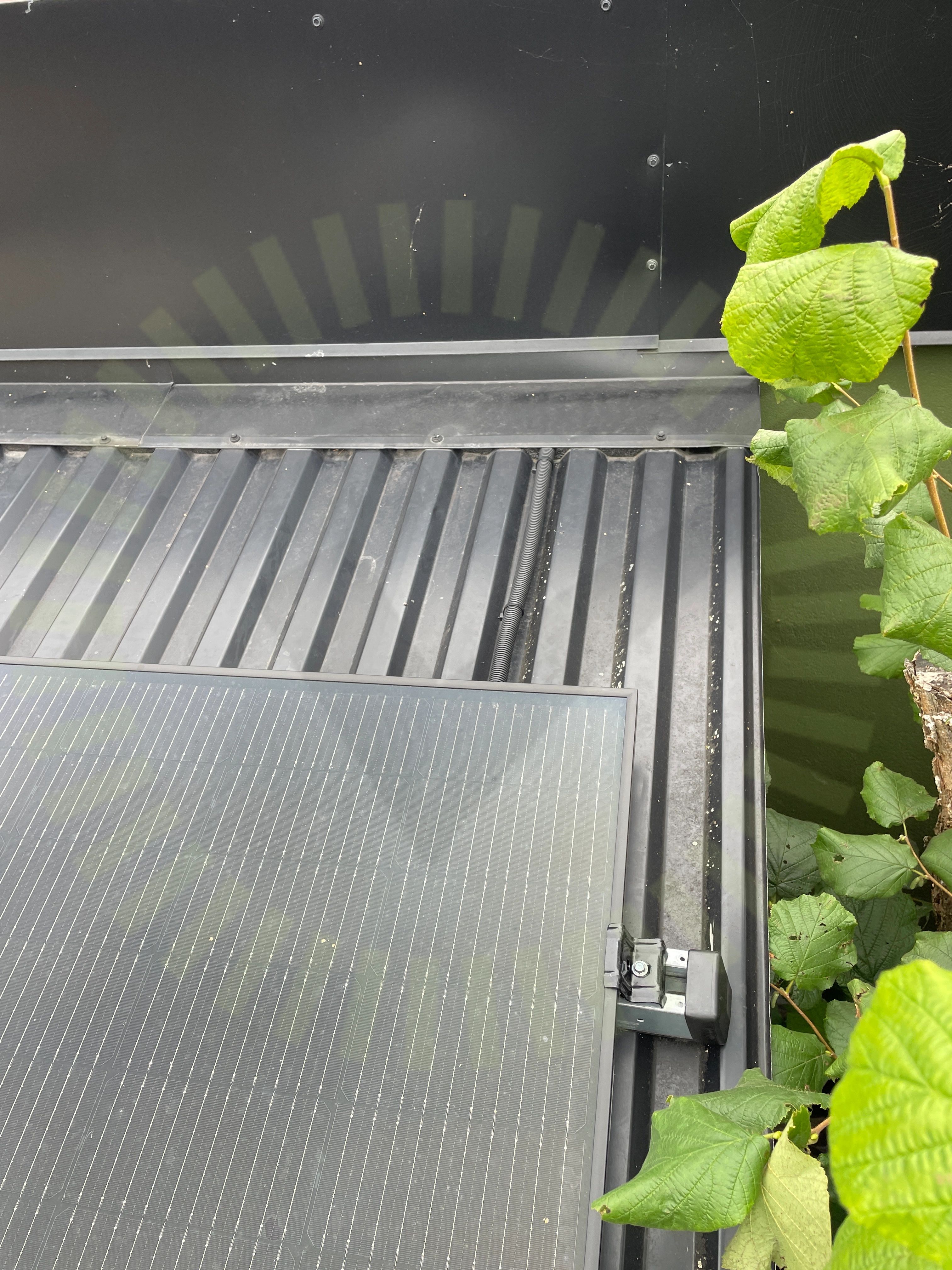

Kabeldragning mellan takytor

8.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

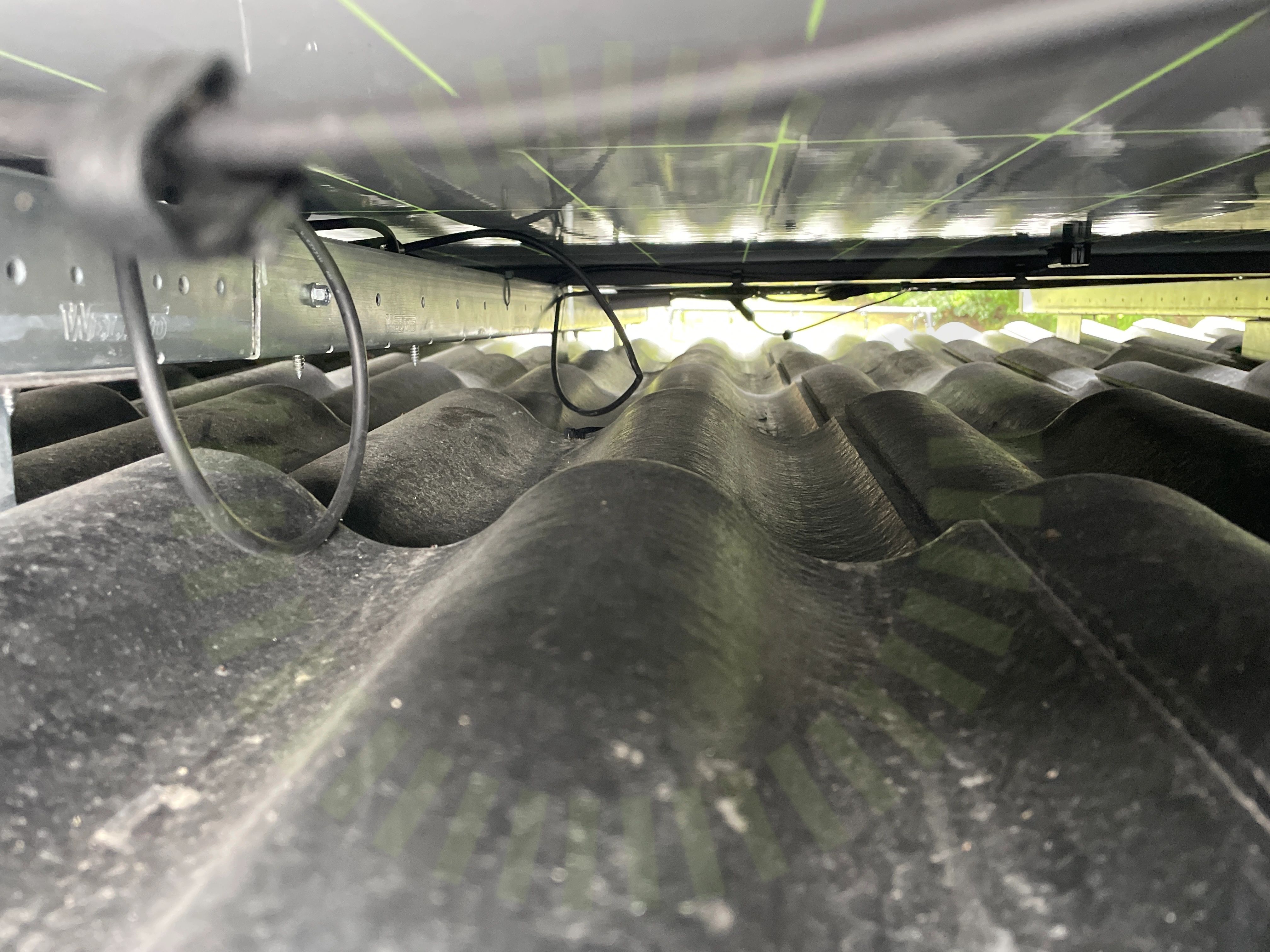

Kabeluppfästning

8.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

8.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Ej tillgängligt vid besiktning

15/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning skenaKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringPotentialutjämningsledareSkadorSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Ej tillgängligt vid besiktning

9/9
BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

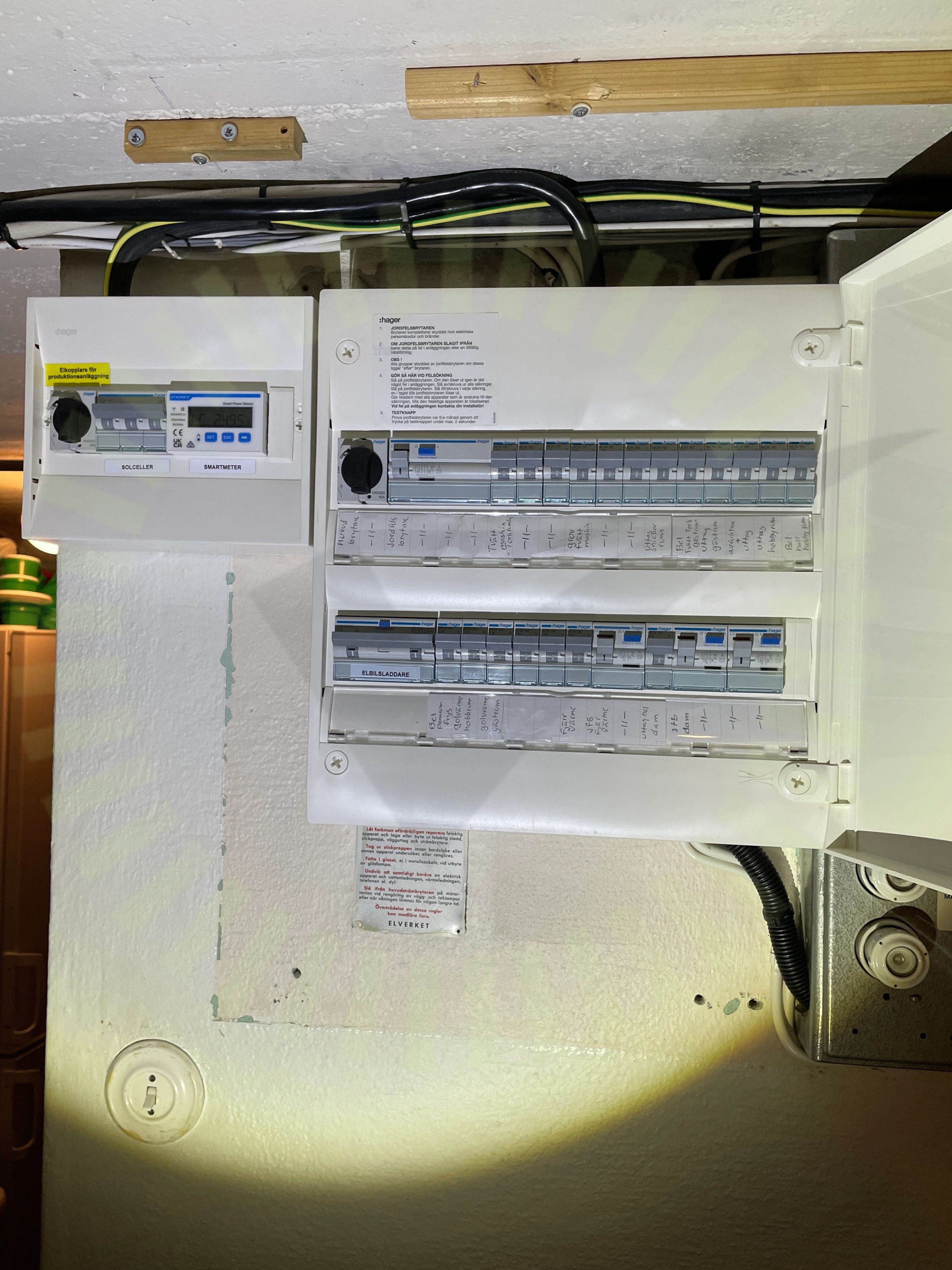

10.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

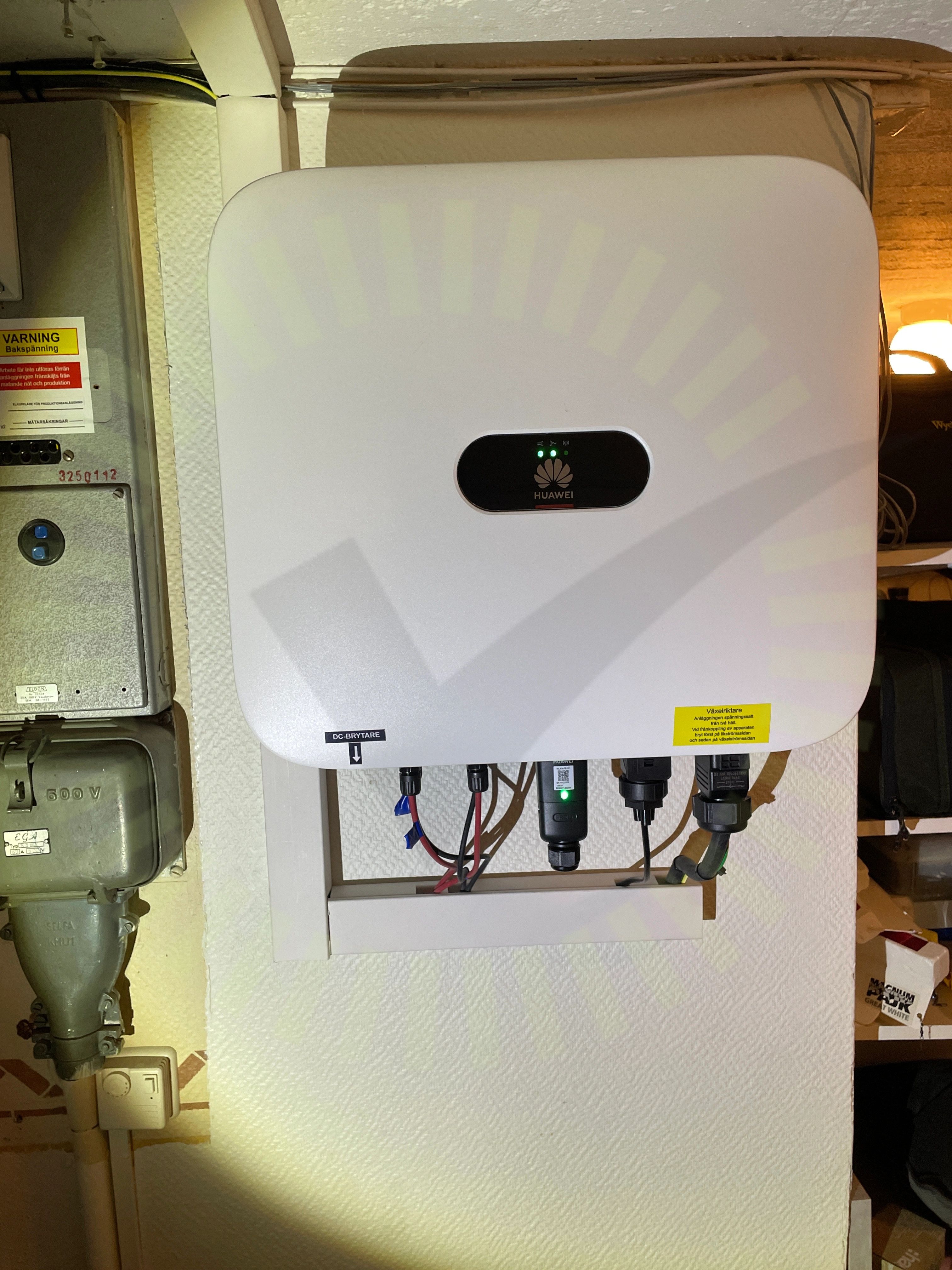

Varning för likspänning

10.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Ej tillgängligt vid besiktning

3/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

3/36

11.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements
Förskruvning

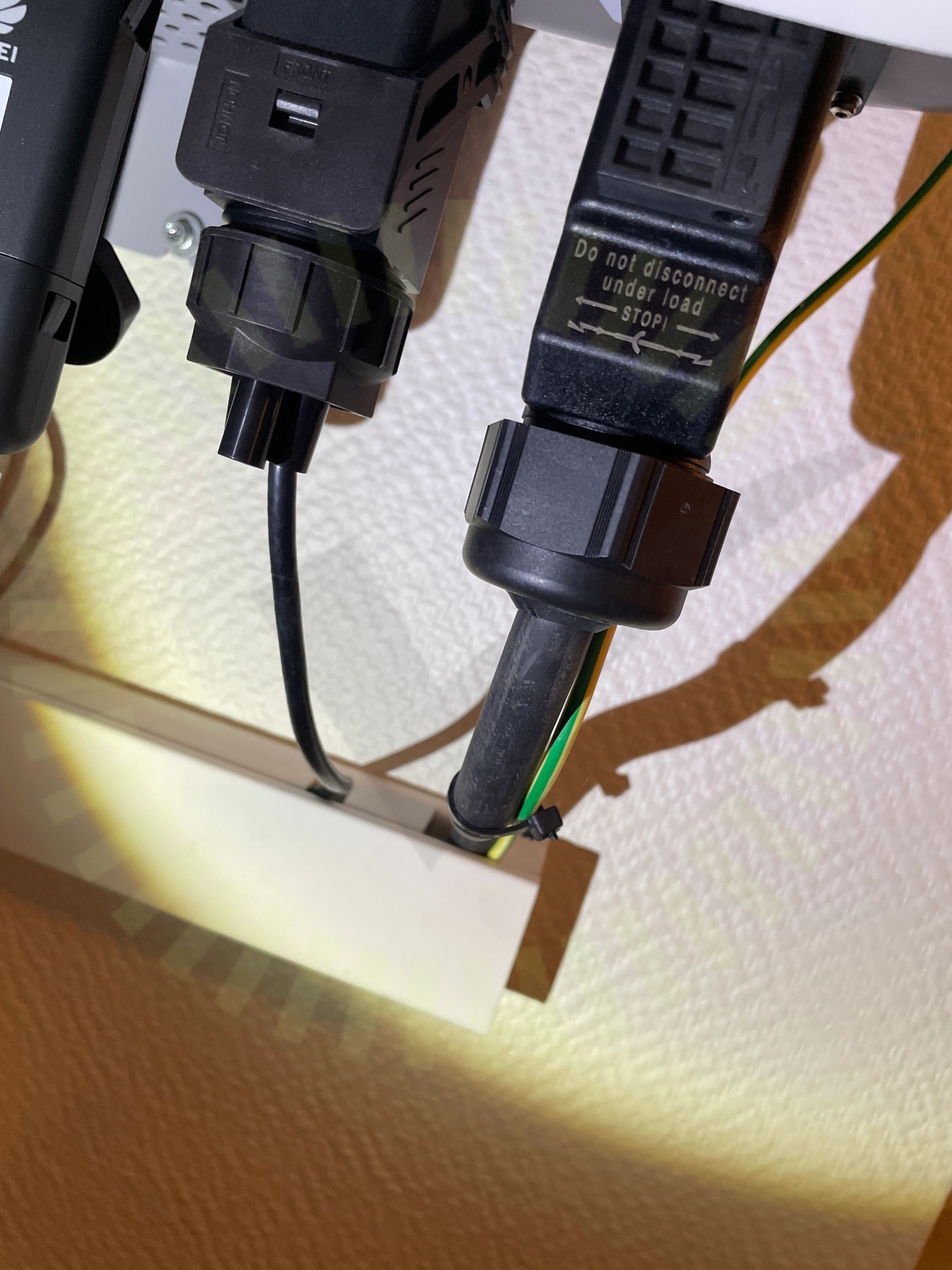

11.2 Förskruvning

Inte godkänd

Förskruvningen håller ej kabel på plats.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

11.3 Strängdesign

Inte godkänd

Projekteringsunderlag för växelriktaren med korrekta förutsättningar beträffande taklutning och Azimut ska översändas enligt överenskommelse med installatör

Ej tillgängligt vid besiktning

33/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
