Besiktningsrapport
9.3
Installation genom
Svea Solar
Datum
25 oktober 2023
Ort
Vendelsö, Stockholms län
AC anslutning växelriktare
Varning för likspänning
94% godkända
6% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
12/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/5

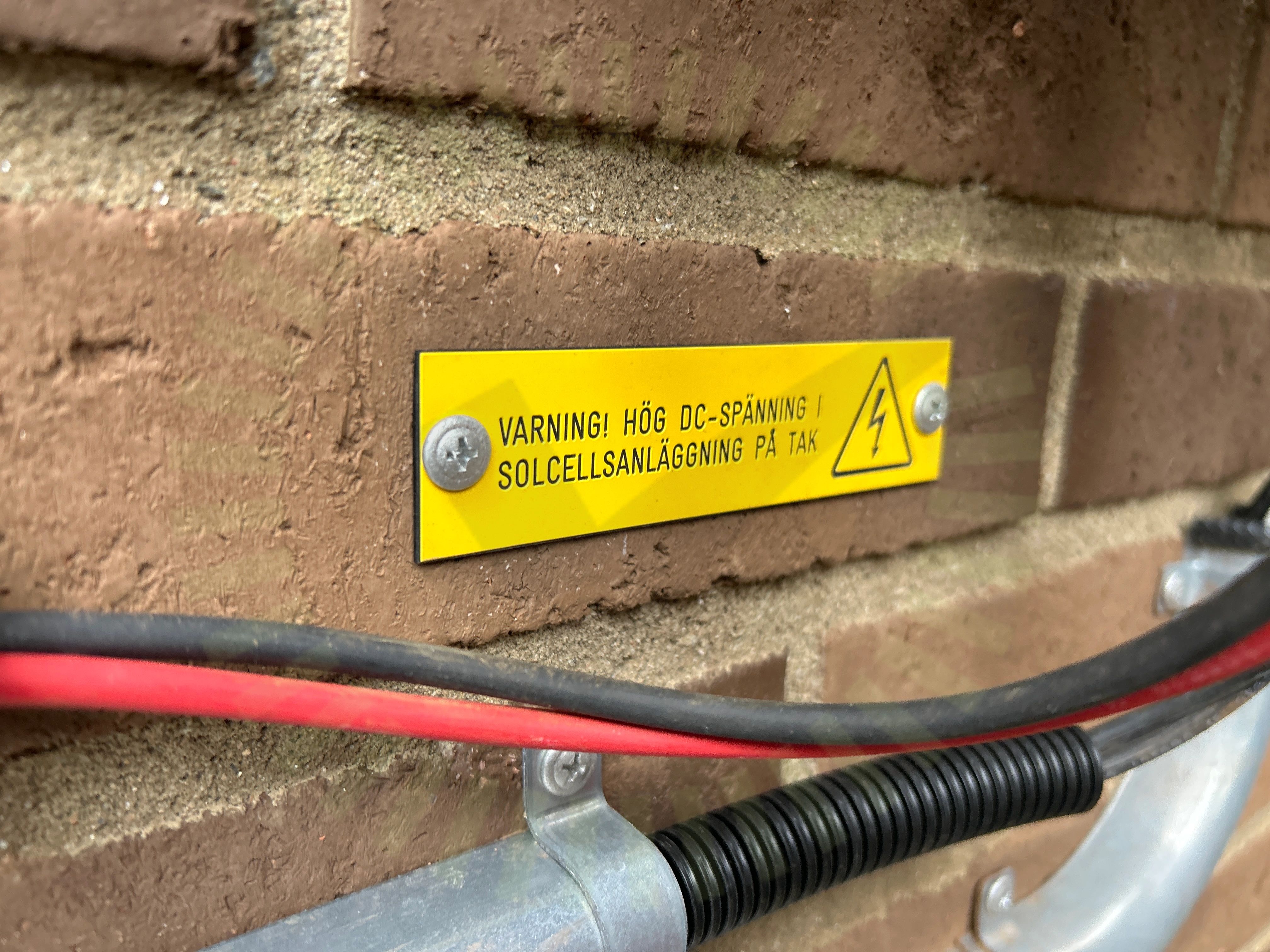

2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. På varselmärkningen ska det framgå att spänningssatta delar inte går att göra spänningslösa.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/35
3.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
3.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
Godkända kontrollpunkter
31/35
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/35
Genomföringar
Strängdesign
