Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Svea Solar

Datum

25 oktober 2023

Ort

Vendelsö, Stockholms län
PEN-ledare
AC anslutning växelriktare
Optimerarfäste
92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR
OptimerareHuawei: SUN2000P - 450W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

2/24

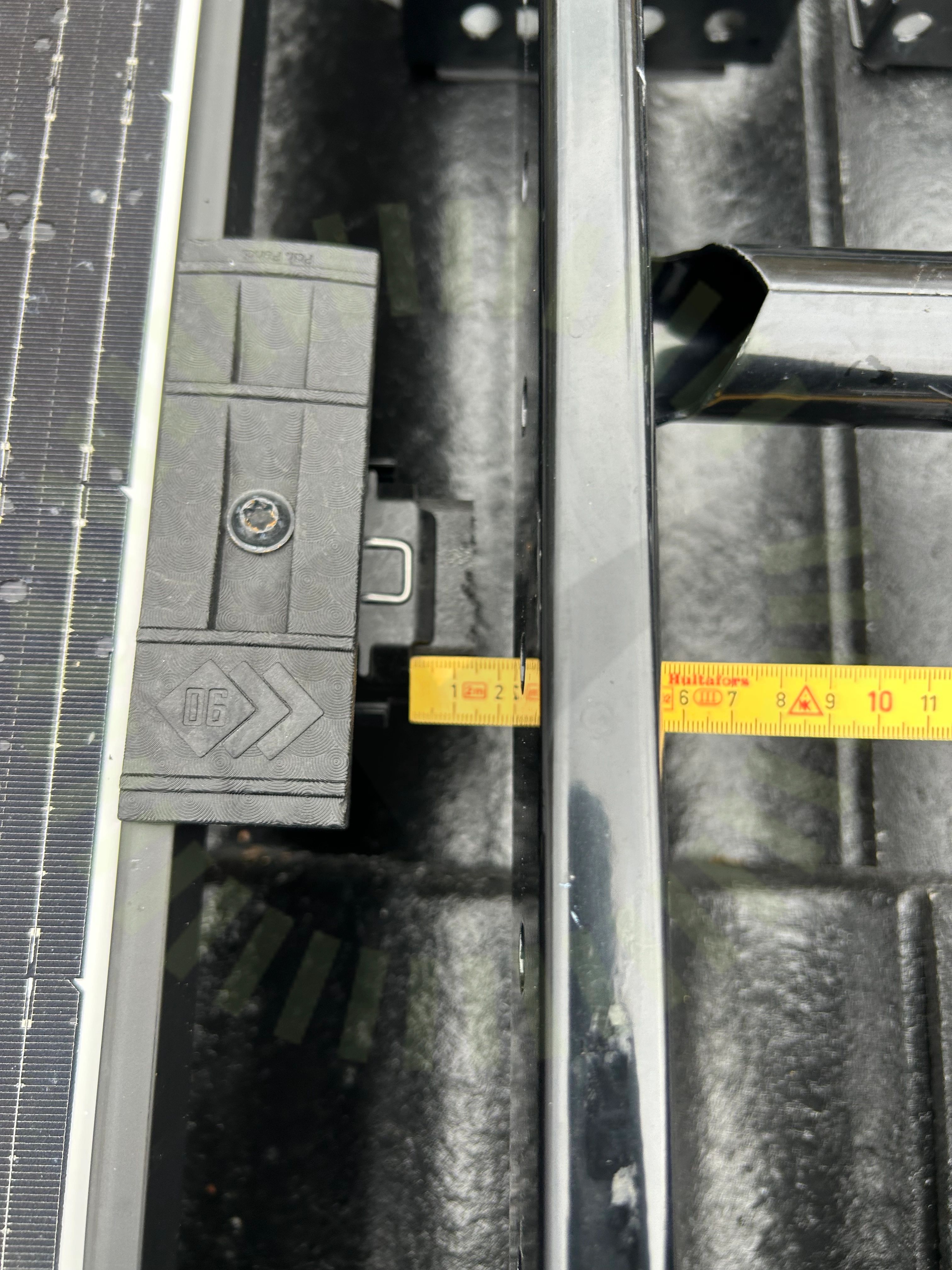

Skenans utstick för klämma

3.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

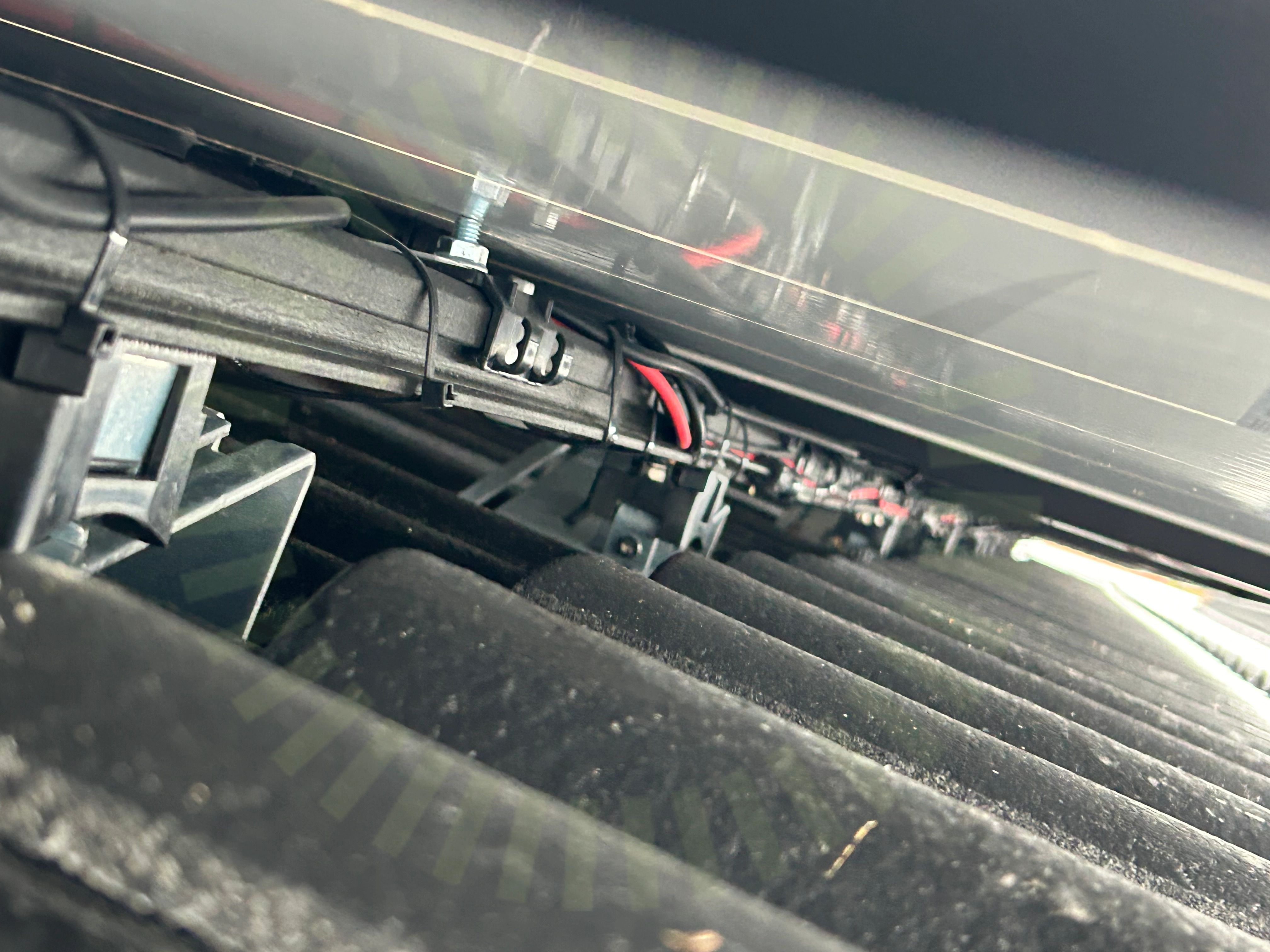

Optimerarfäste

3.2 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida.

Godkända kontrollpunkter

22/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

6/6
Antal optimerareAvstånd närliggande objektDragavlastadeFastsäkring av optimerareKontakterSträngdesign för SUN2000-M1

Tak 1, JA Solar: JAM54S30 xxx/GR

Anmärkningar

1/17

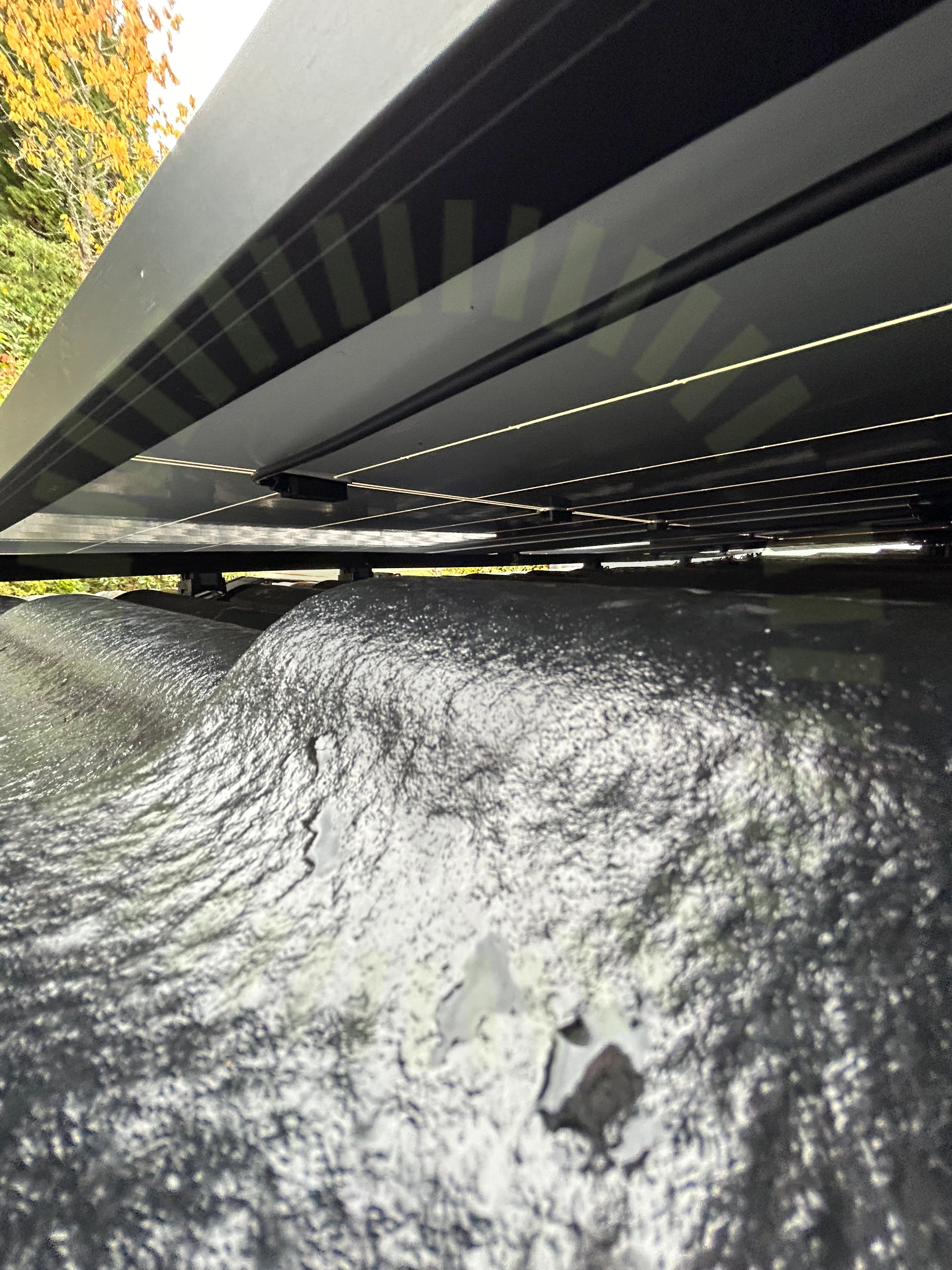

Panelkablaget generell böjradie

5.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

16/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/5
PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

4/5
InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. På varselmärkningen ska det framgå att spänningssatta delar inte går att göra spänningslösa.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/35
AC anslutning växelriktare

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Godkända kontrollpunkter

31/35
AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35
GenomföringarSträngdesign
