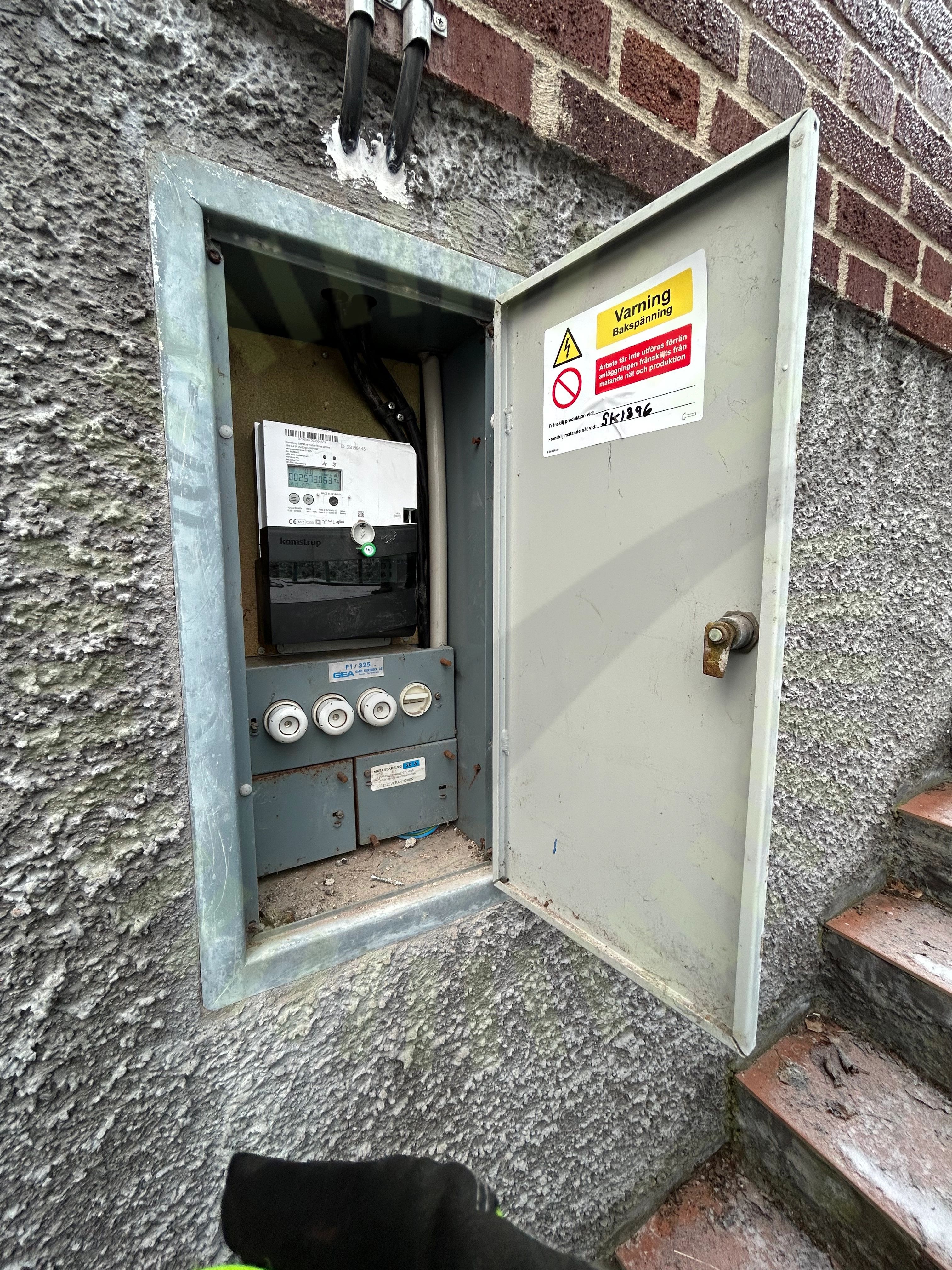

2.1 Felkoppling i mätarskåp
KundkommentarPå grund av felkoppling slutade luftvärmepumpen att fungera. Detta åtgärdas av elektrikern.
Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
10 januari 2024
Ort
Mölndal, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Allmänt
Anmärkningar
1/1GroWatt: MOD 3-10KTL3-XH
Anmärkningar
5/39

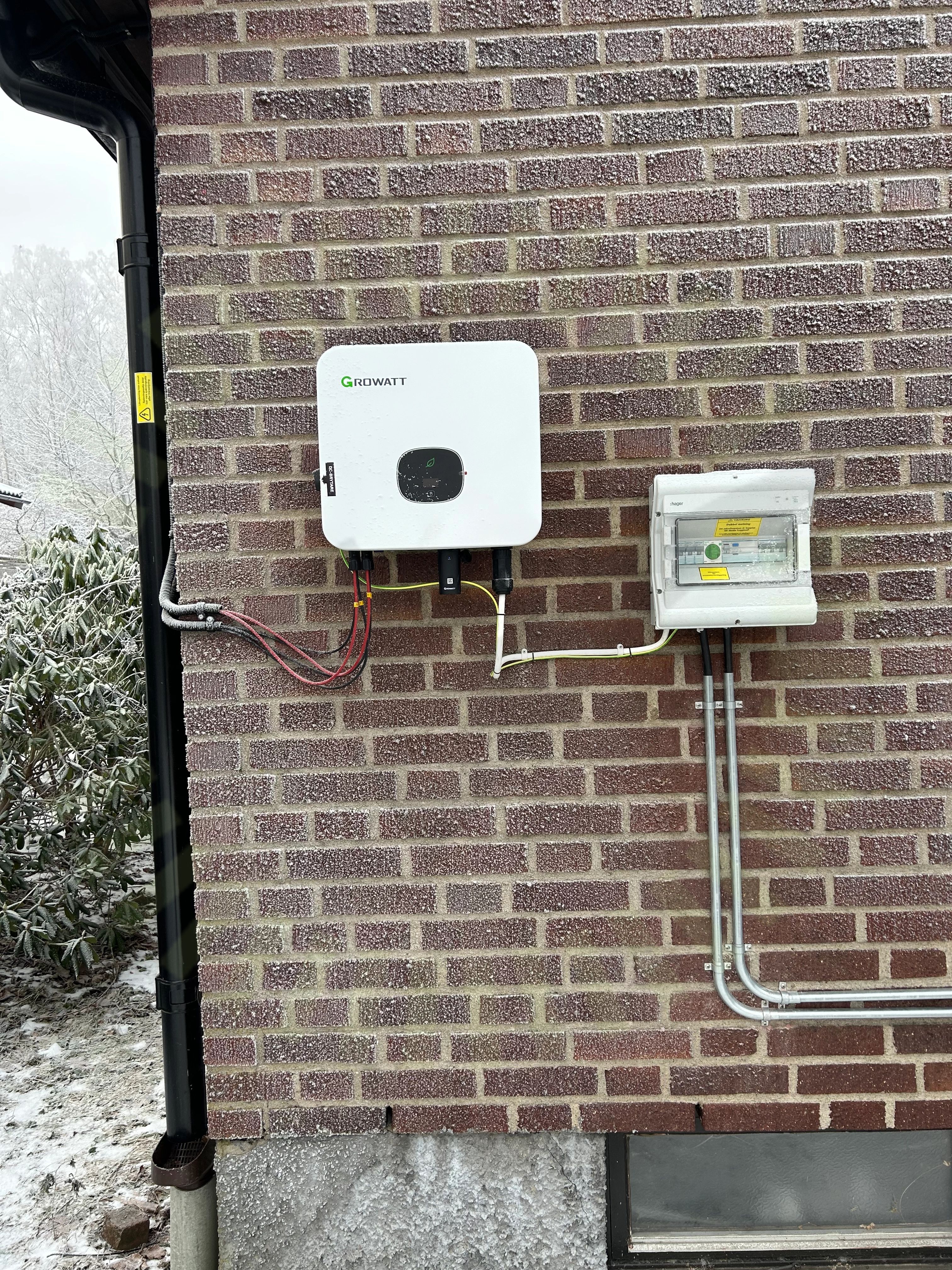

3.1 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

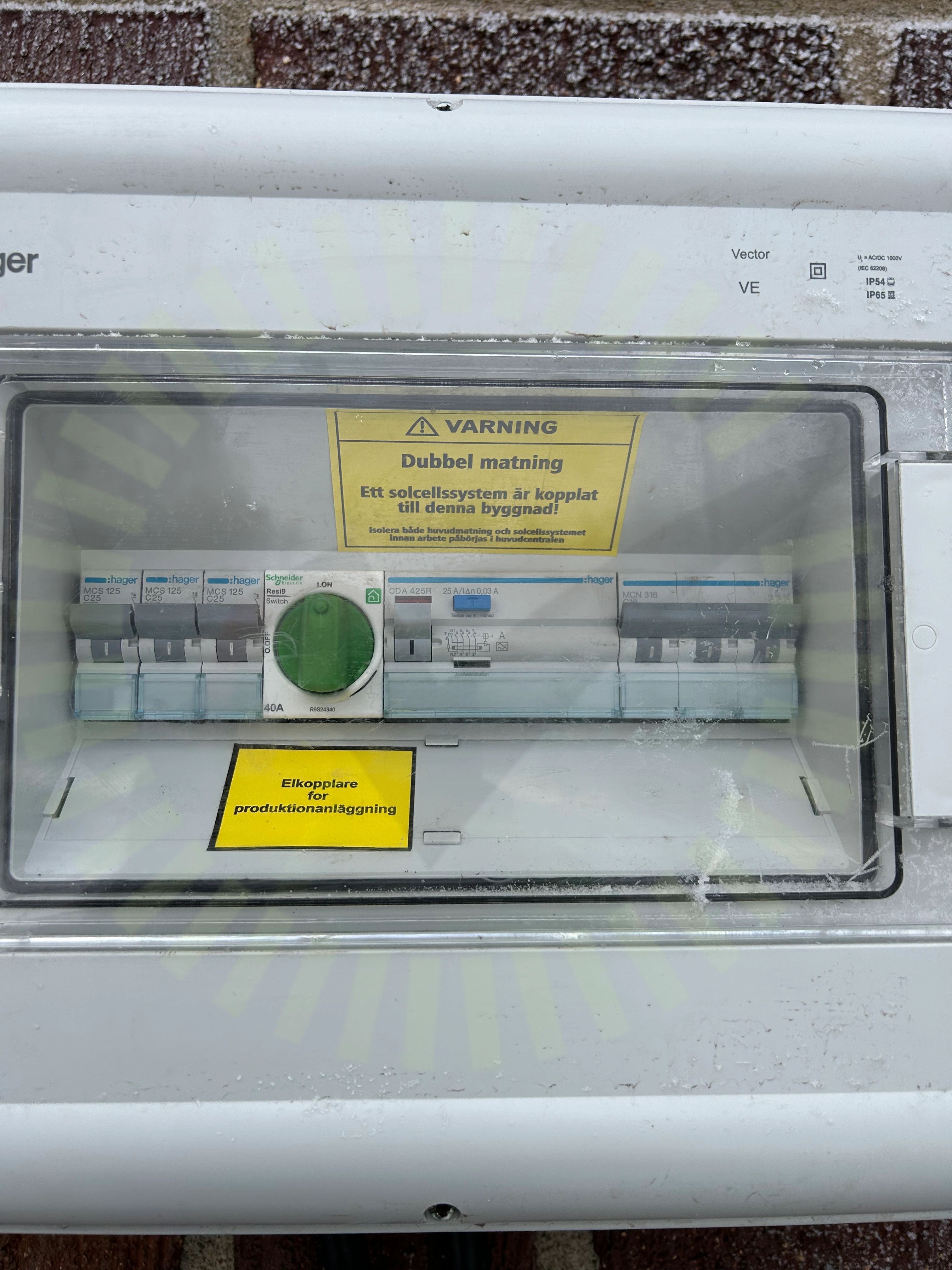

3.2 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
3.3 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

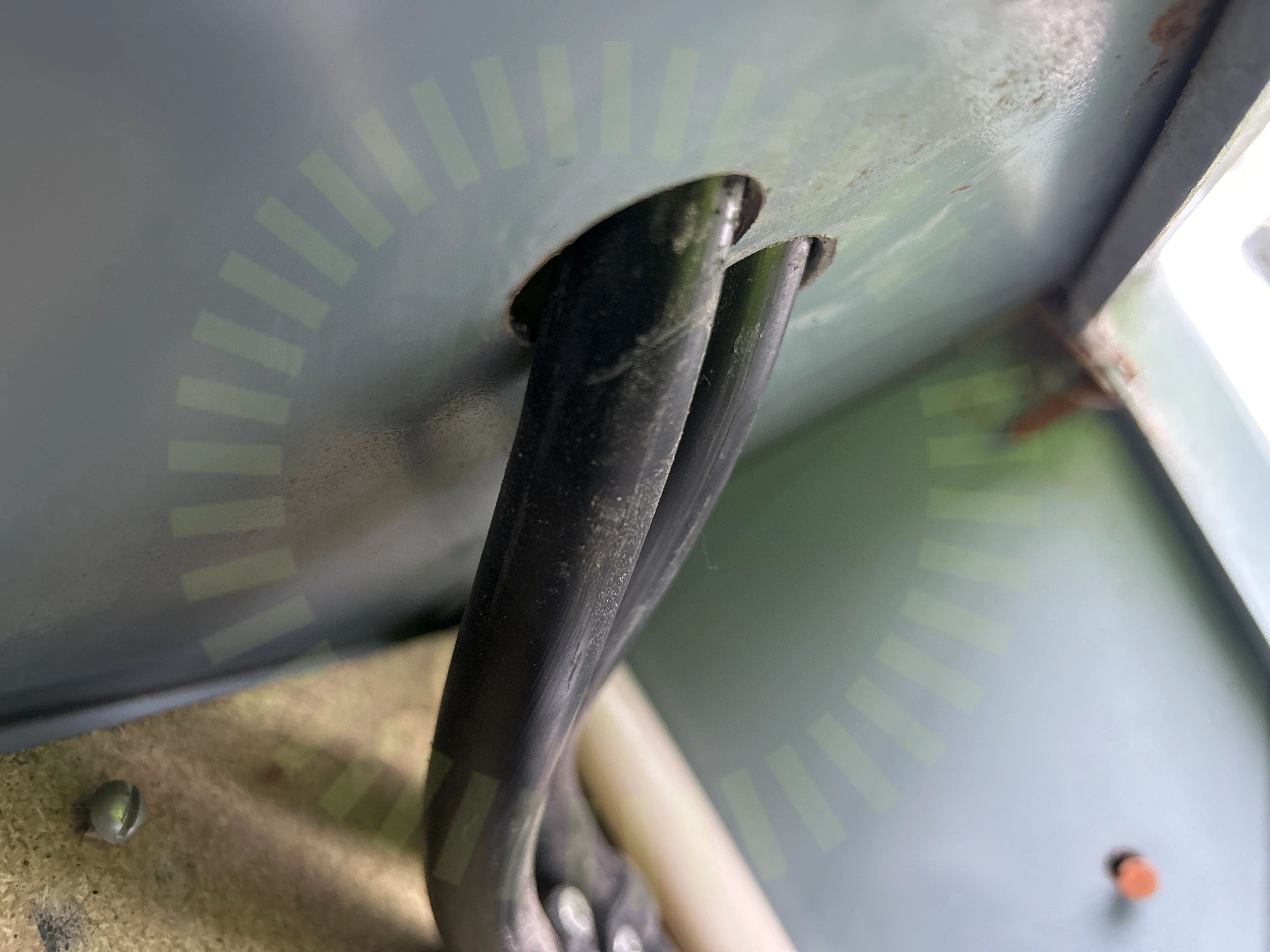

3.4 Skarp kant
Inte godkändKablage ligger mot skarp kant.

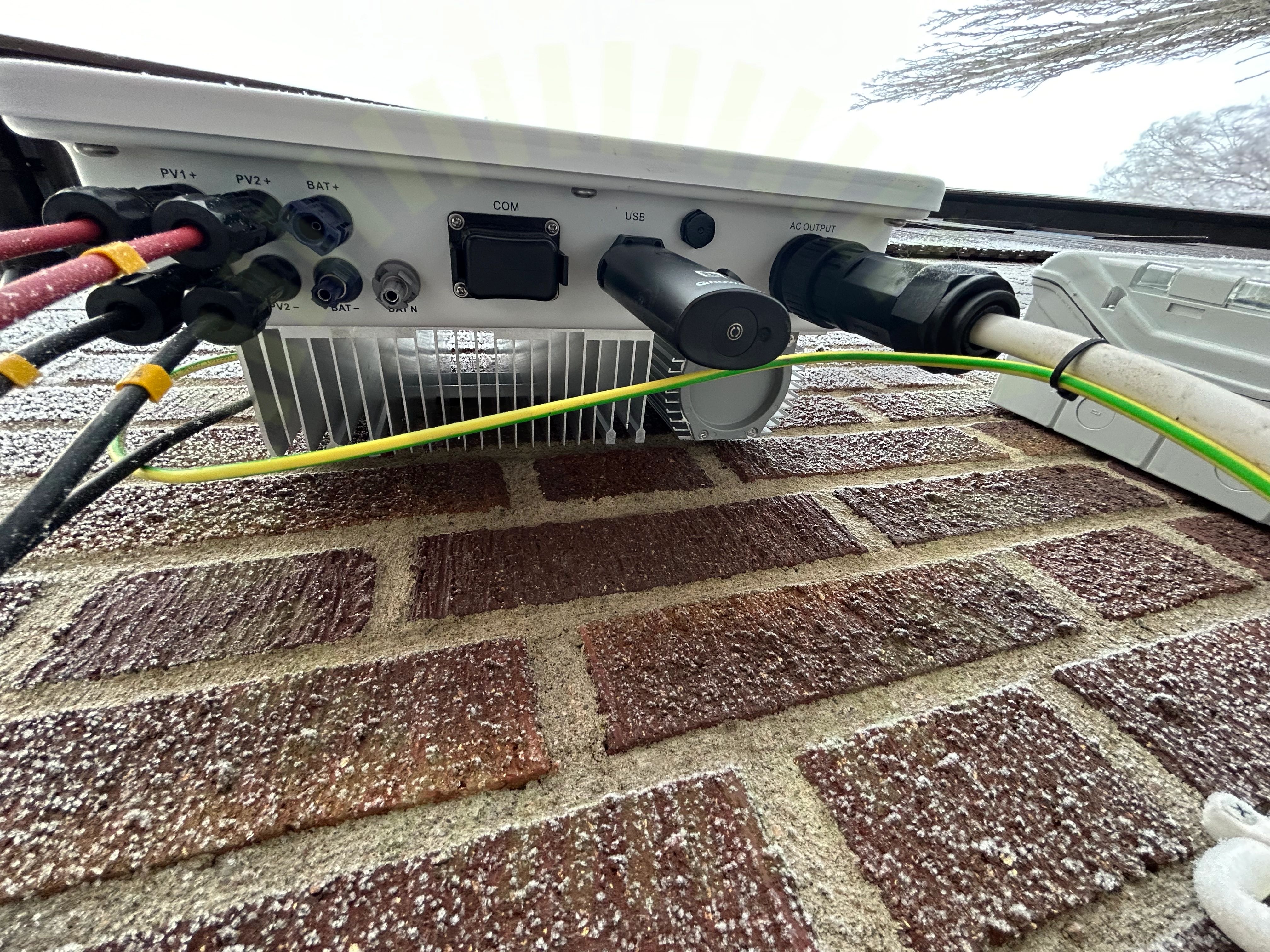

3.5 Växelriktarens IP klassning
Inte godkändEj använda ingångar skall vara tätade vid montage utomhus.
Godkända kontrollpunkter
34/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringJordning av chassiKablagets böjradieMekanisk påverkanMissvisande varselmärkningSkadat kablageStress på kontakterSträngdesignSäkringsdimensionVarning för backspänningVarning för likspänningVäderbeständigt materialInfästningKabeldimensioneringLikspänningskomponenterTillgänglighet
Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

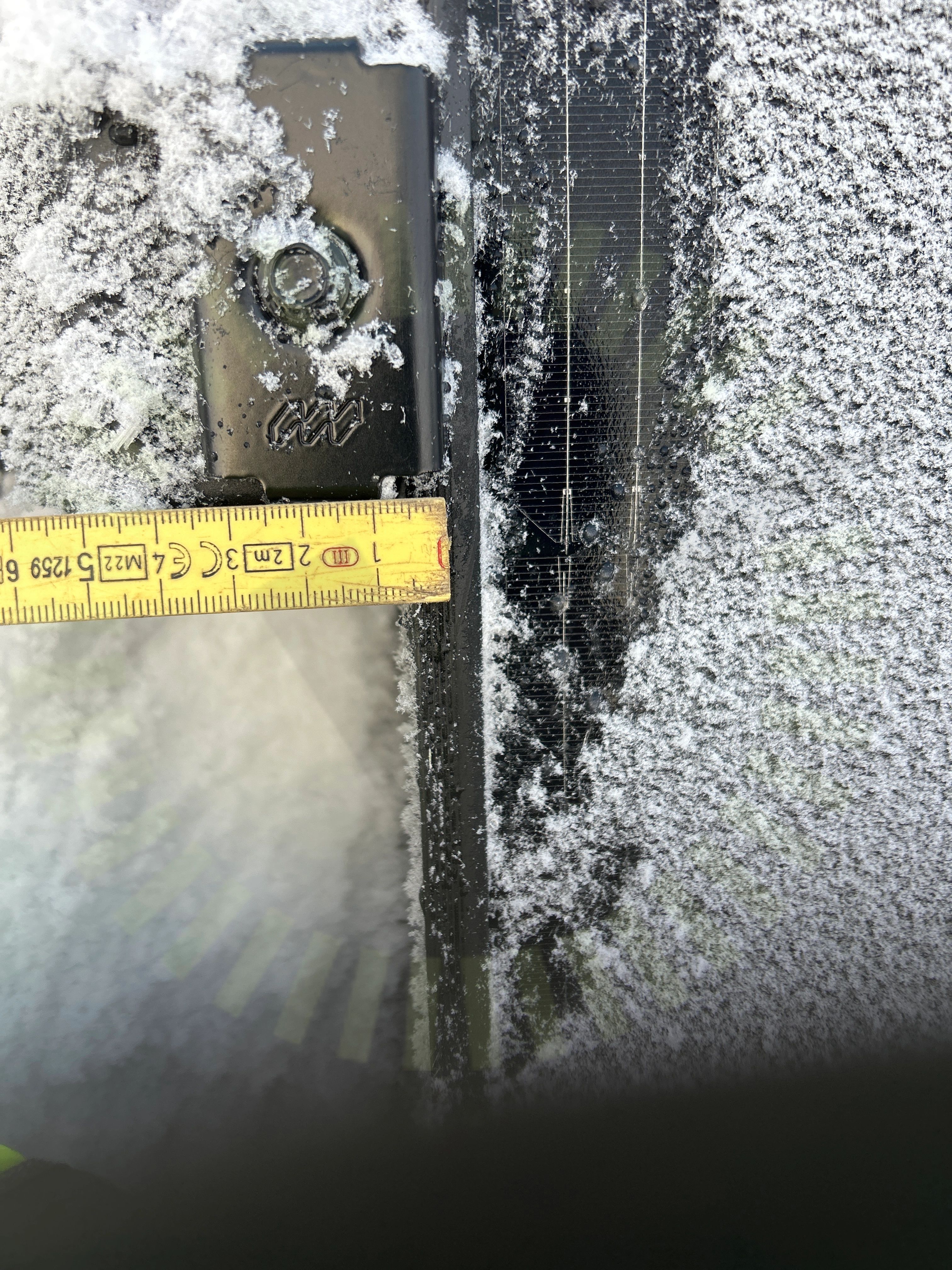

4.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
13/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
3/17PunktbelastningSkador på panelSträngförläggning
Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
