Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Nova Solar

Datum

24 september 2024

Ort

Alingsås, Västra Götalands län
Matning till smartmätare
Ändklämmor
Underliggande takpanna
92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2-(5-10)K-T2
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

CHINT: DTSU666

Anmärkningar

2/2
Matning till smartmätare

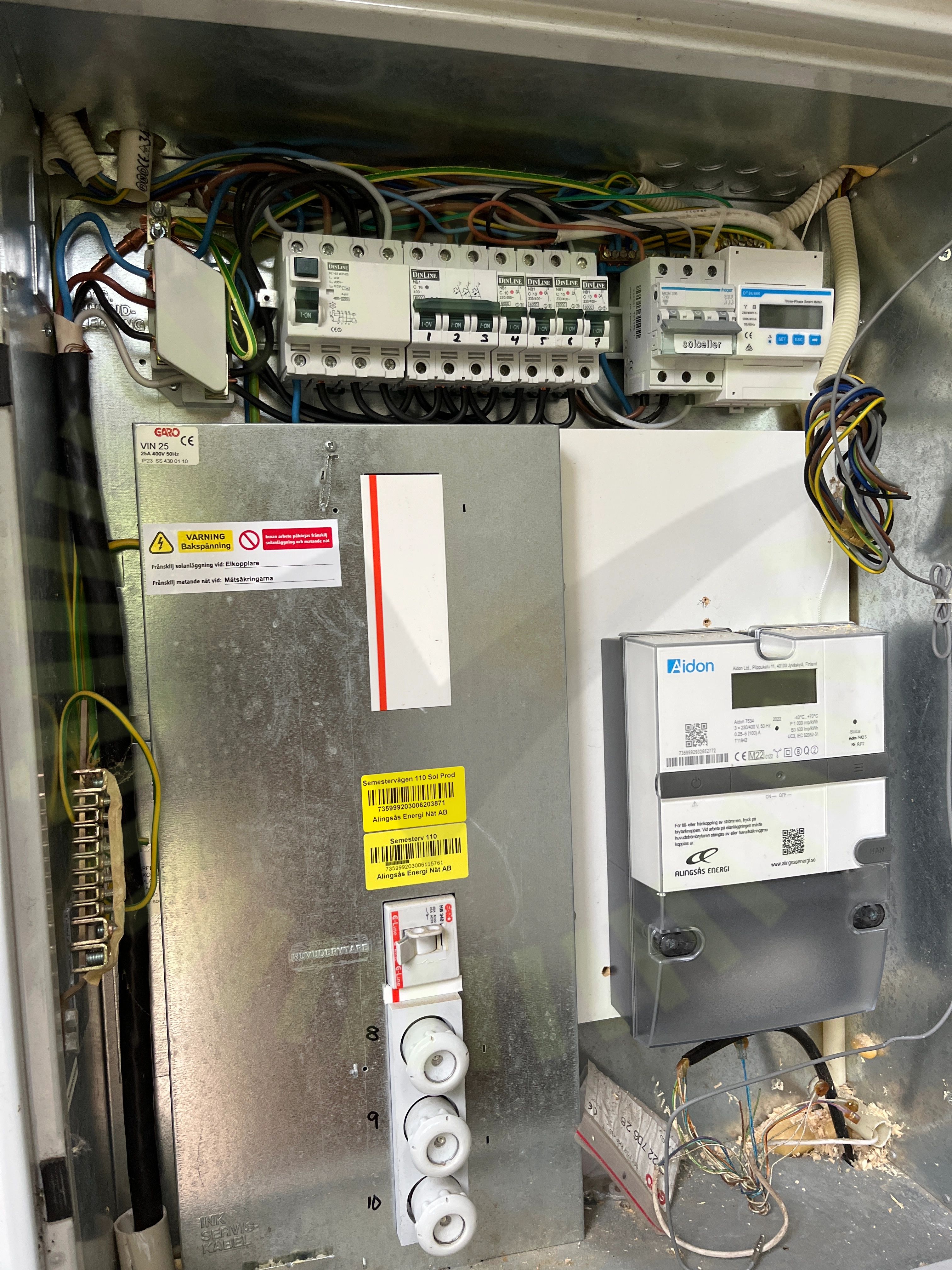

2.1 Matning till smartmätare

Inte godkänd

Smartmätaren är inte inkopplad.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4./DTSU666-QIEN-Ver13-202007, Sida 6

2.2 Signalkabel till växelriktaren

Inte godkänd

Signalkabel mellan växelriktare och smartmätare saknas.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Nordmount Panntak: Bärläkt

Anmärkningar

2/24
Underliggande takpanna

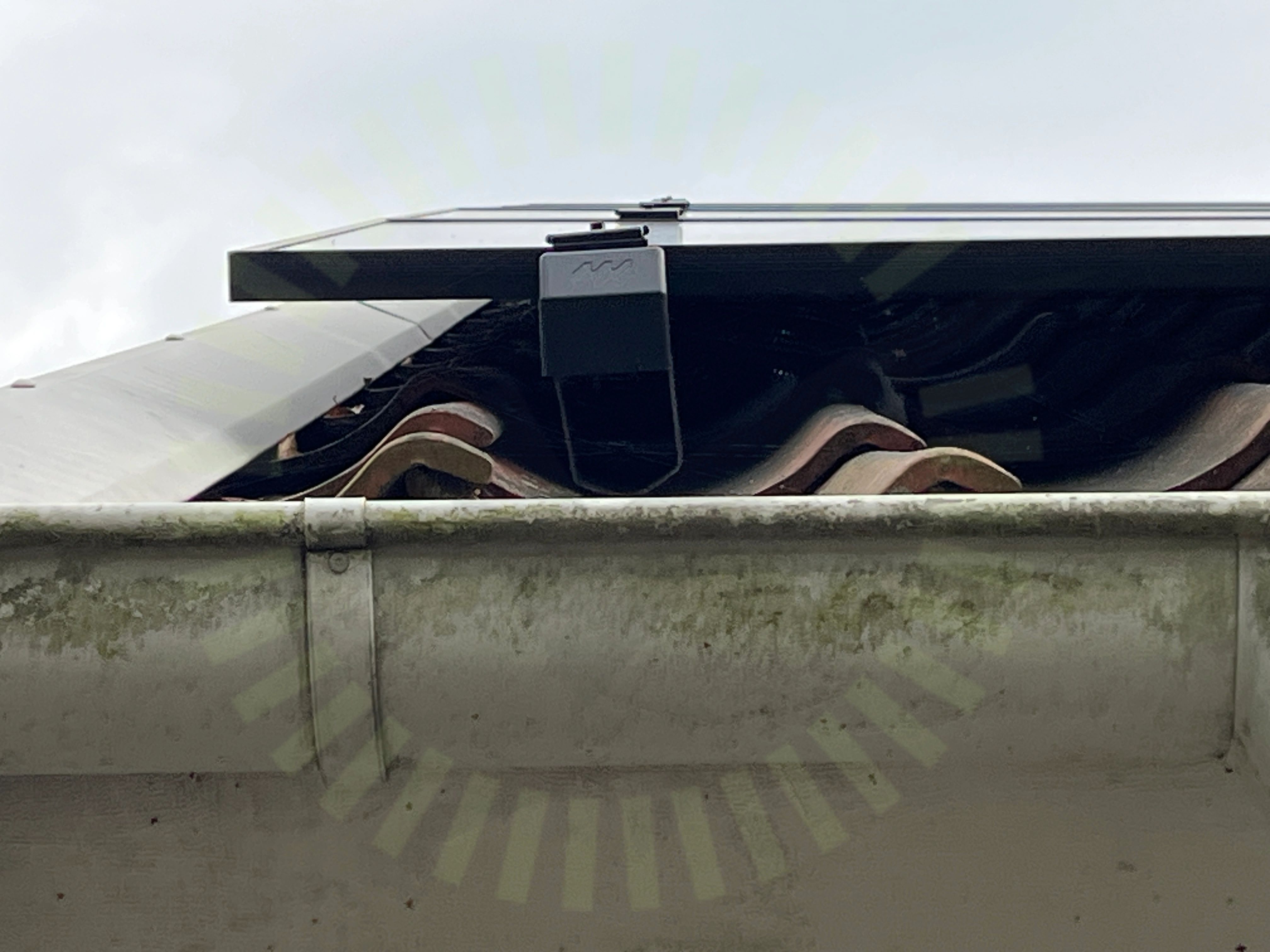

3.1 Underliggande takpanna

Inte godkänd

Takkroken är monterad snett vilket belastar underliggande takpanna felaktigt.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2
Ändklämmor

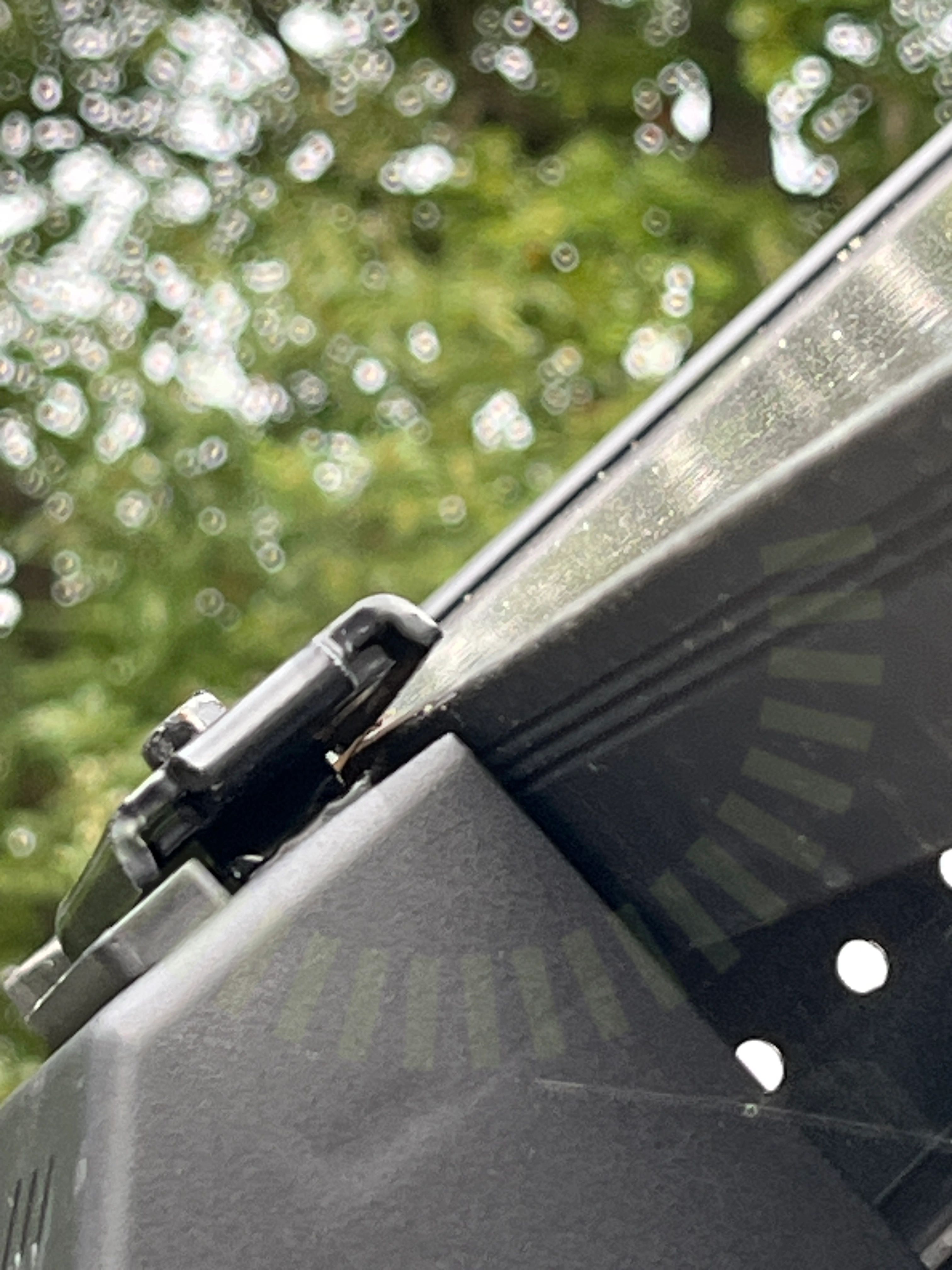

3.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

Godkända kontrollpunkter

21/24
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCVäderbeständigt material

Ej tillgängligt vid besiktning

1/24
Takgenomföring

SAJ: H2-(5-10)K-T2

Anmärkningar

3/38
Anslutning av ledare

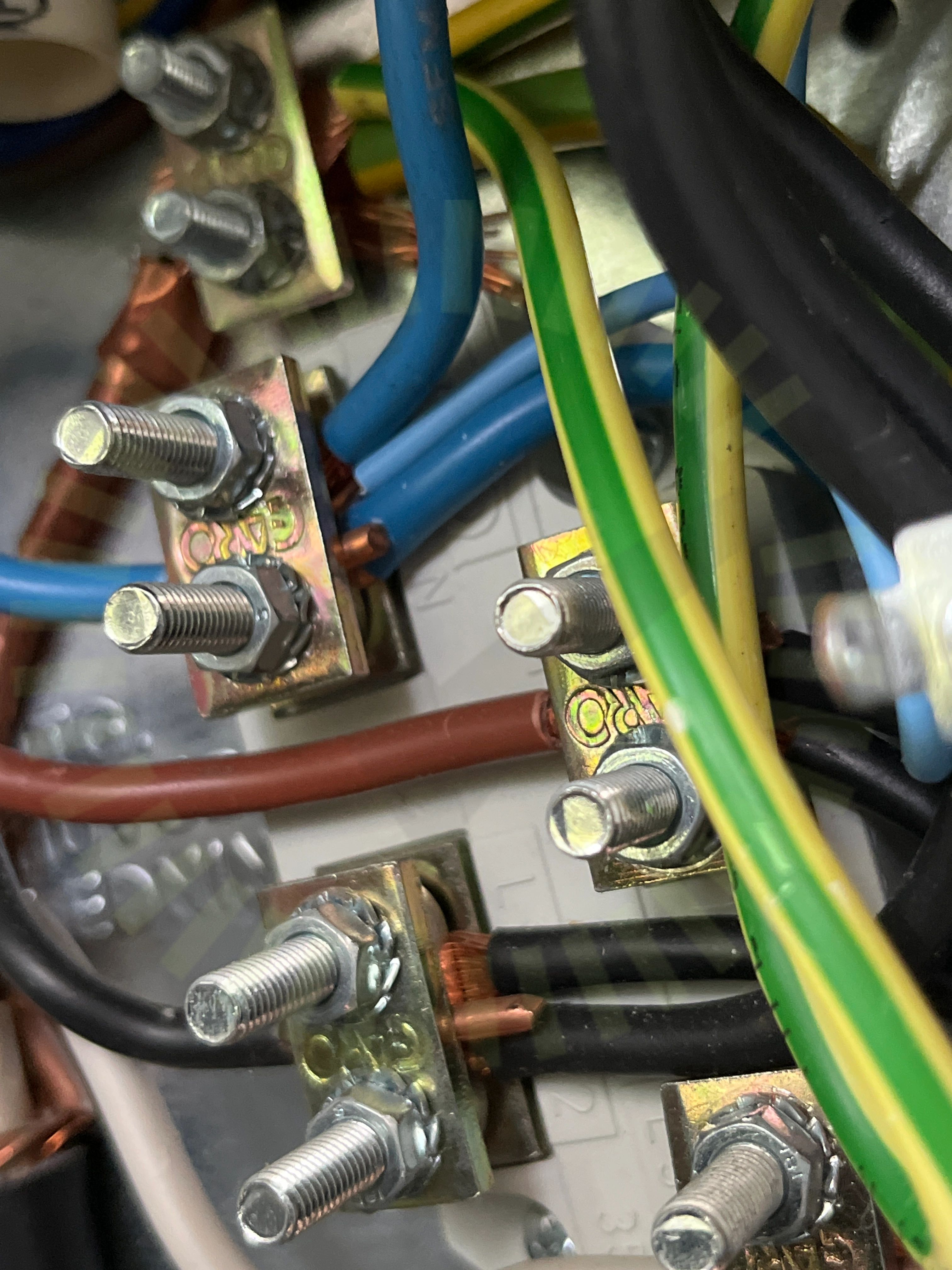

4.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)
DC Kontakter

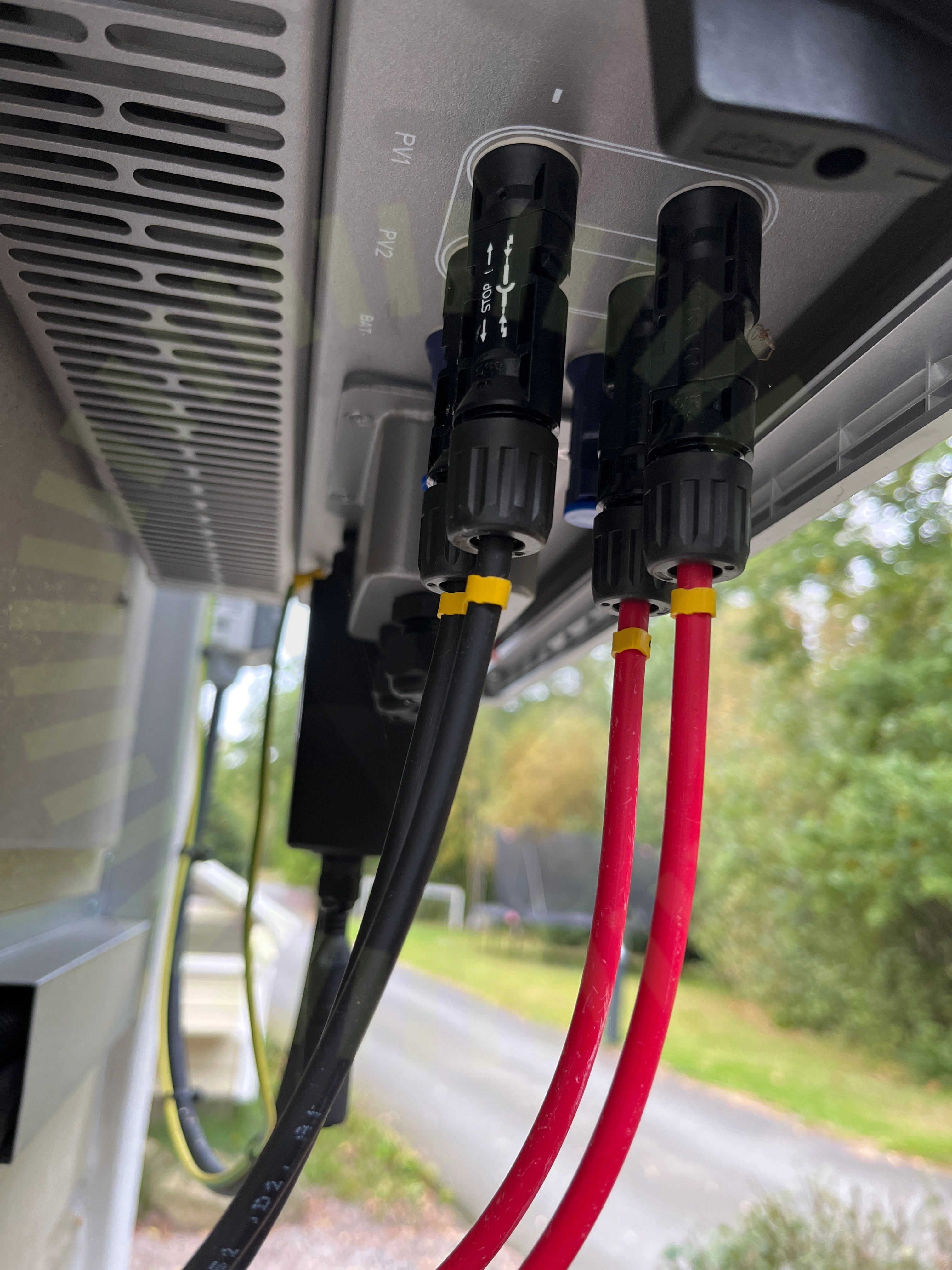

4.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Dubbel matning

4.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/38
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38
Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning
