Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Hammarö Solenergi

Datum

7 oktober 2025

Ort

Skoghall, Värmlands län
DC anslutning
Informering av solceller
Anslutning av ledare
91% godkända9% ej godkända

Om installationen

VäxelriktareReco: RHT-XK-40
BatteriEnerShare: Core
Hammarö Solenergi

Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/16

1.1 Batteri PE

Inte godkänd

Batteriets jordkabel har för klen area. Enligt tillverkarens anvisningar ska jordkabeln vara 10mm2.

Enershare CORE Series Battery Operating Manual V1.4, sid 30
DC anslutning

1.2 DC anslutning

Inte godkänd

DC-kontakterna kopplade till batteriet är inte korrekt monterade, sitter löst.

Enershare CORE Series Battery Operating Manual V1.4, sid 36-37

Godkända kontrollpunkter

14/16
Antal batterimodulerAvstånd närliggande objektAvstånd till växelriktareFastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4
Informering av solceller

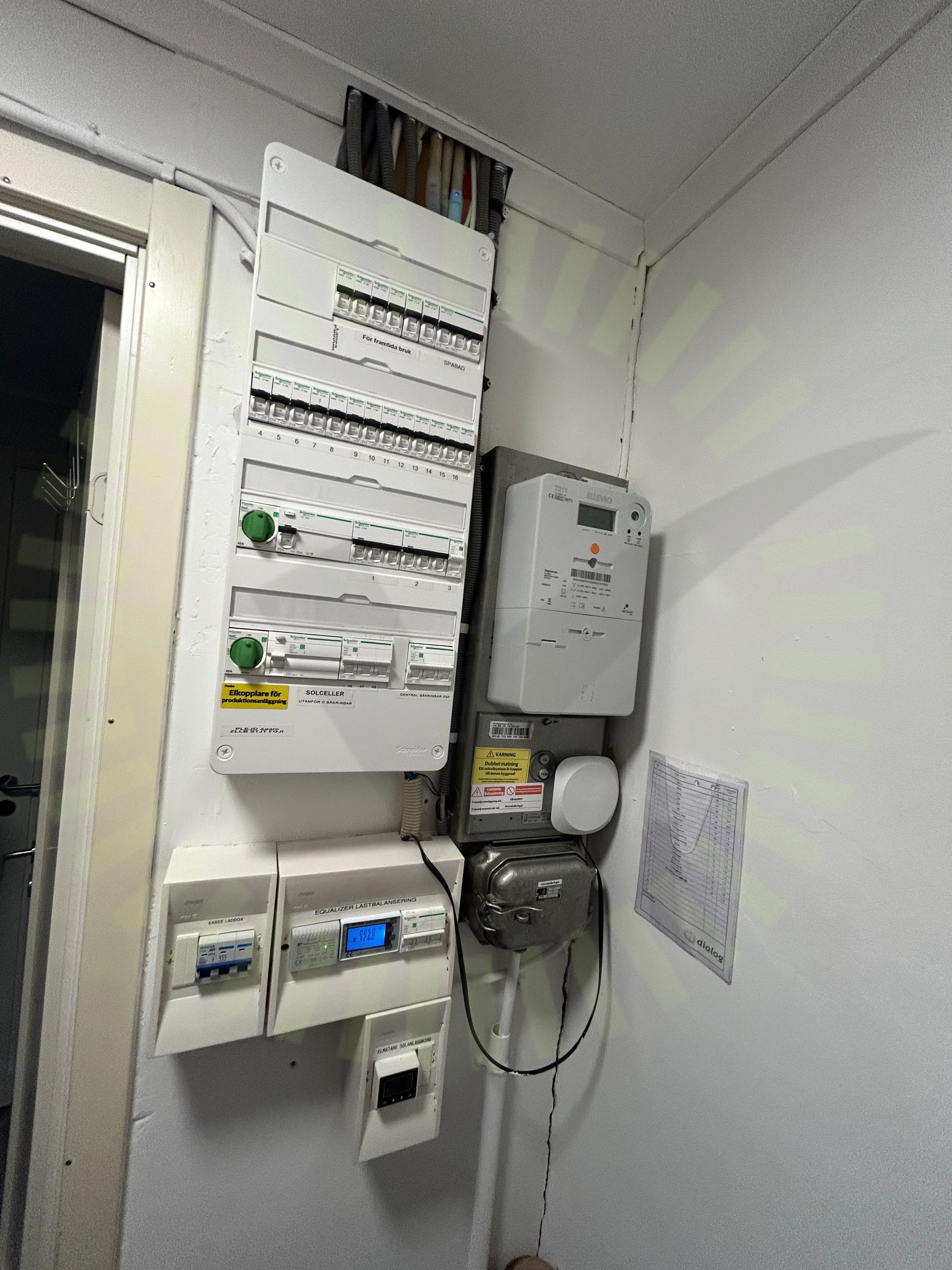

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33
Anslutning av ledare

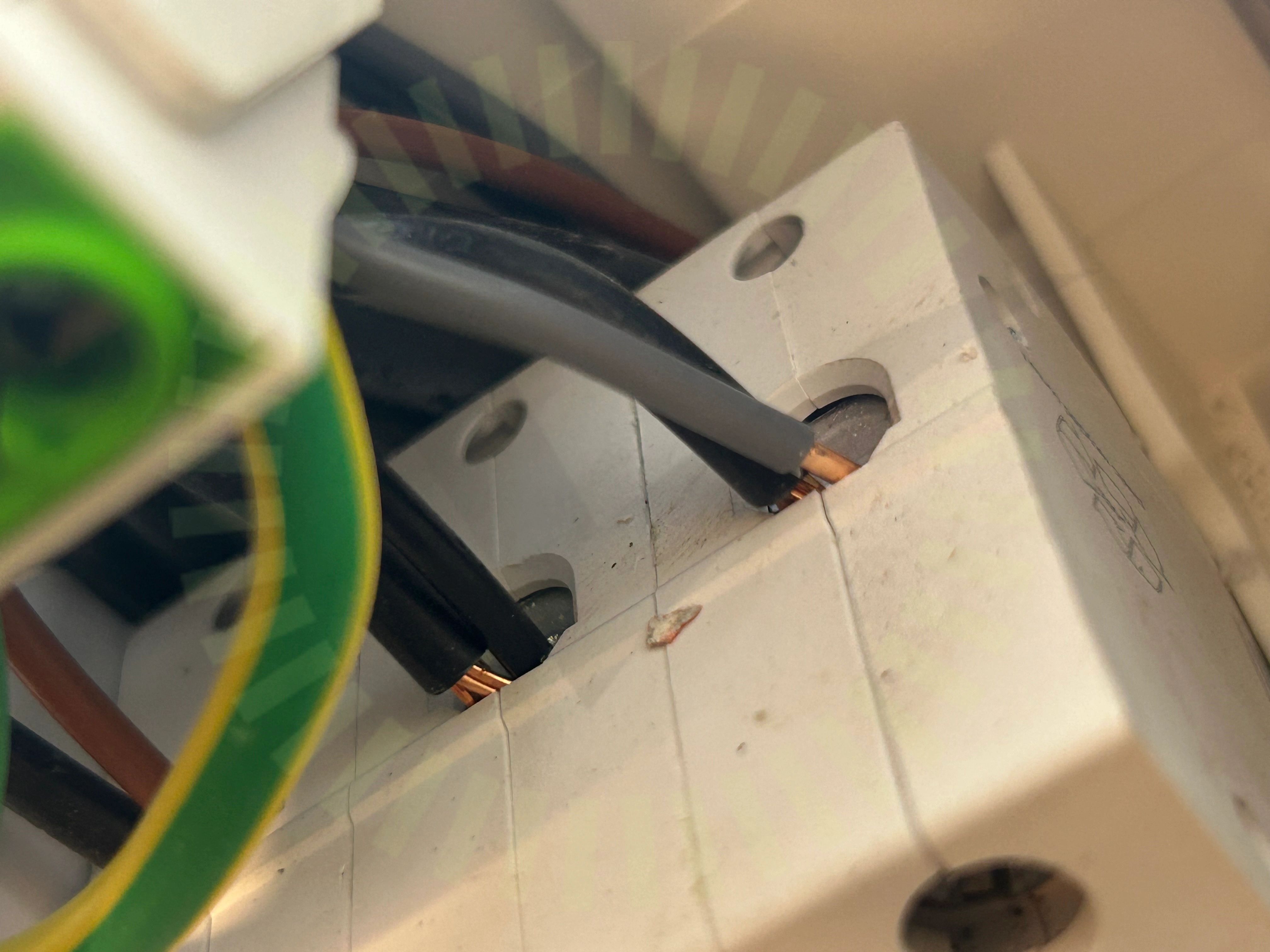

3.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)
Enkelisolerade ledare

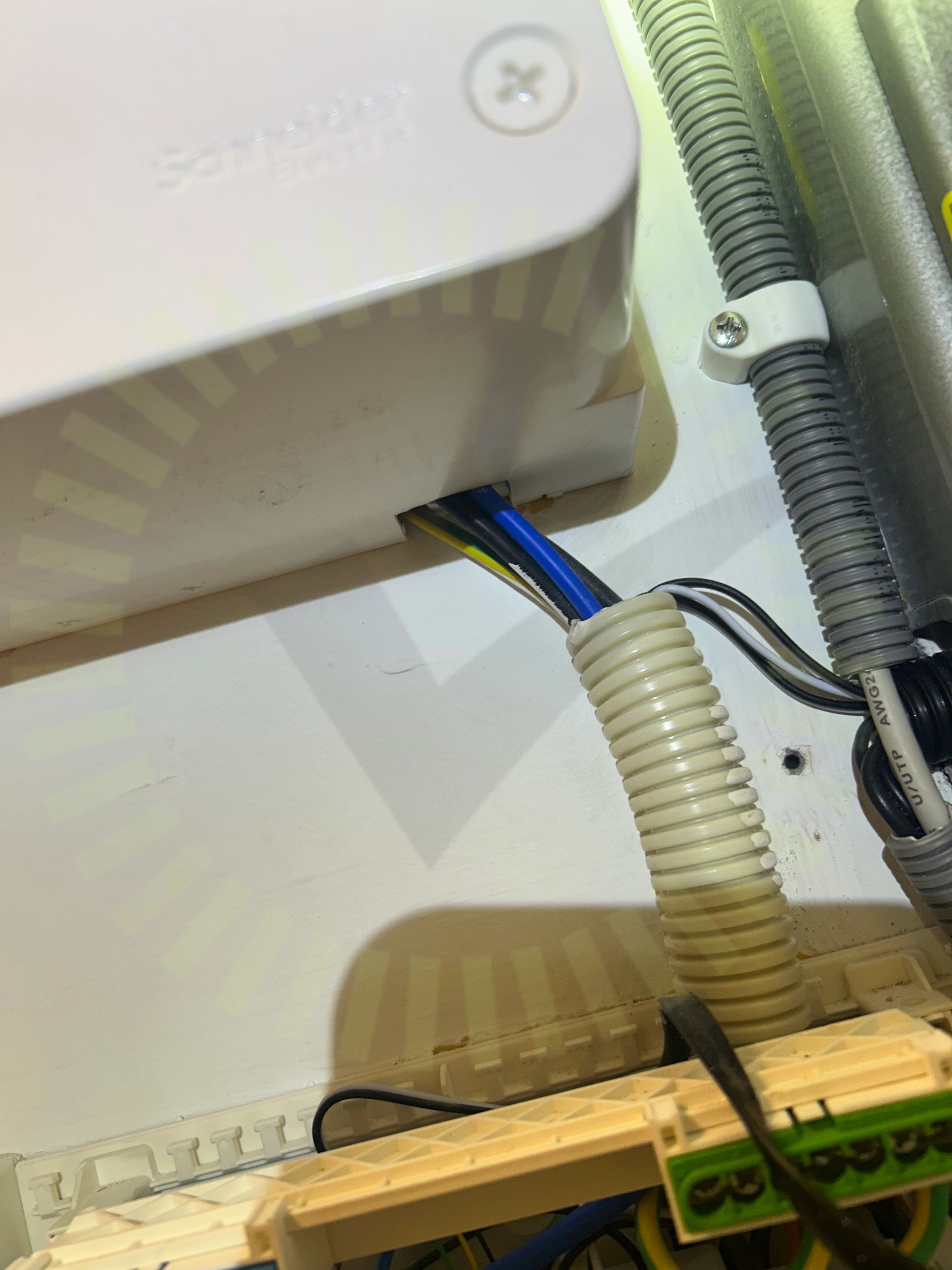

3.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

3.3 Jordfelsbrytare

Inte godkänd

JFB bryter inte på korrekt mA enligt tillverkarens anvisningar, ska bryta på 300mA.

Godkända kontrollpunkter

30/33
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
