Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

1KOMMA5°

Datum

20 april 2023

Ort

VÄRMDÖ, Stockholms län
Takkrokarnas CC
Klämmornas placering

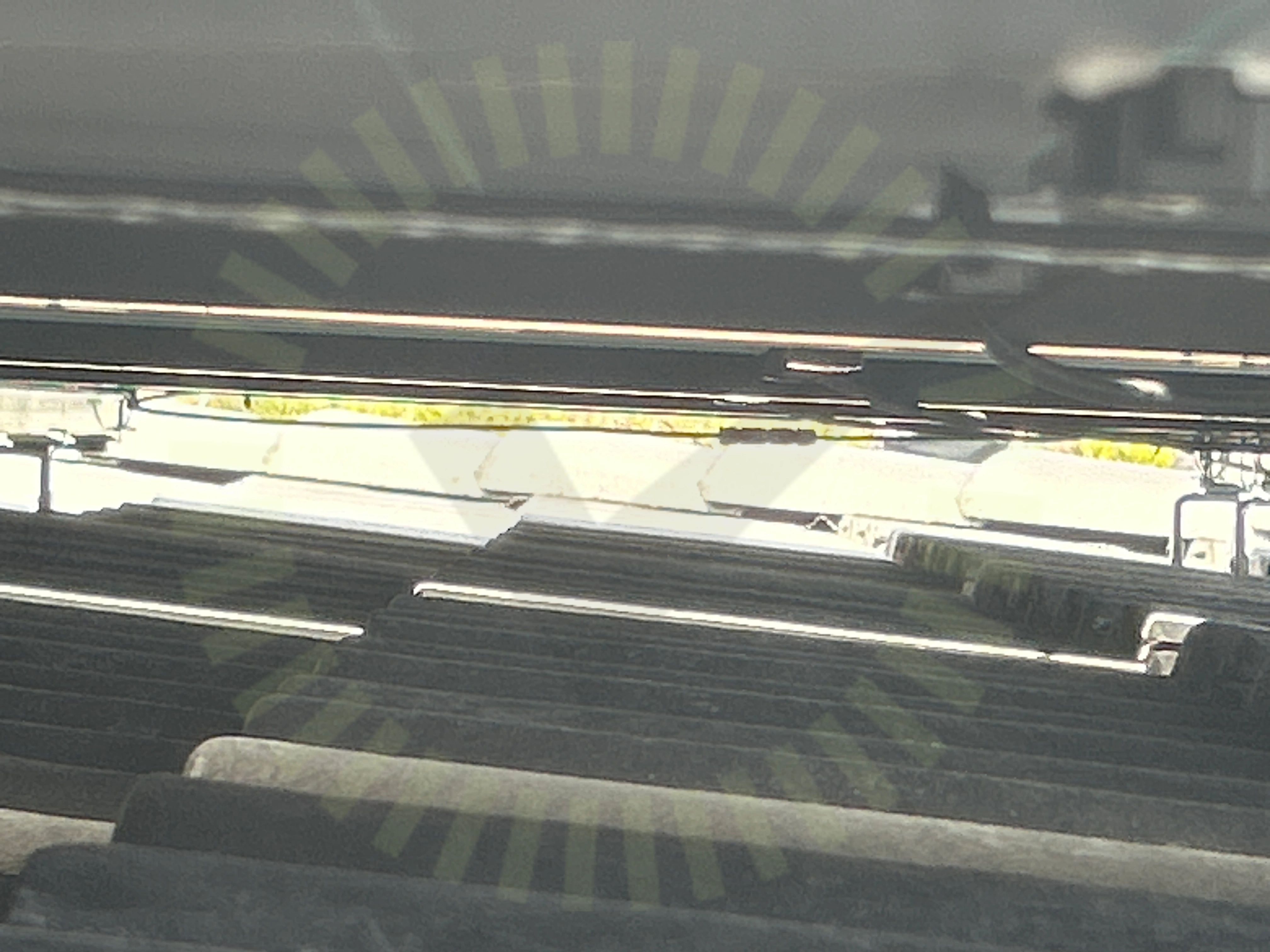

Kopplingslåda
81% godkända19% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareHuawei: SUN2000 (20KTL-40KTL)-M3
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/2
Strängschema

Kapsling

Anmärkningar

1/8

2.1 Installation

Inte godkänd

Täcklock saknas för kapsling.

Godkända kontrollpunkter

7/8
BrytareBöjradieInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Anmärkningar

1/7

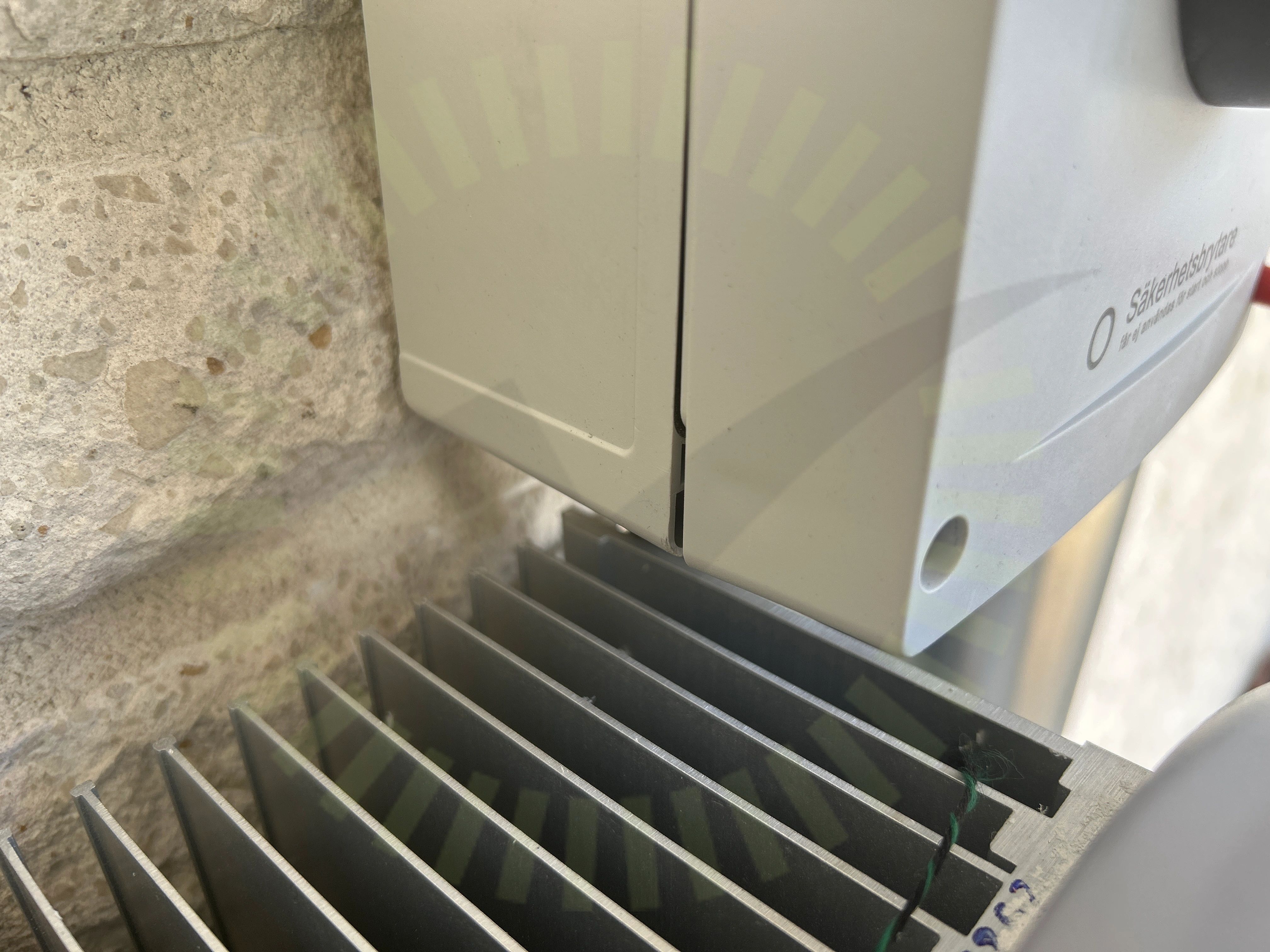

IP-klassning

3.1 IP-klassning

Inte godkänd

Säkerhetsbrytarens lock är inte korrekt återmonterat.

Godkända kontrollpunkter

6/7
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/29

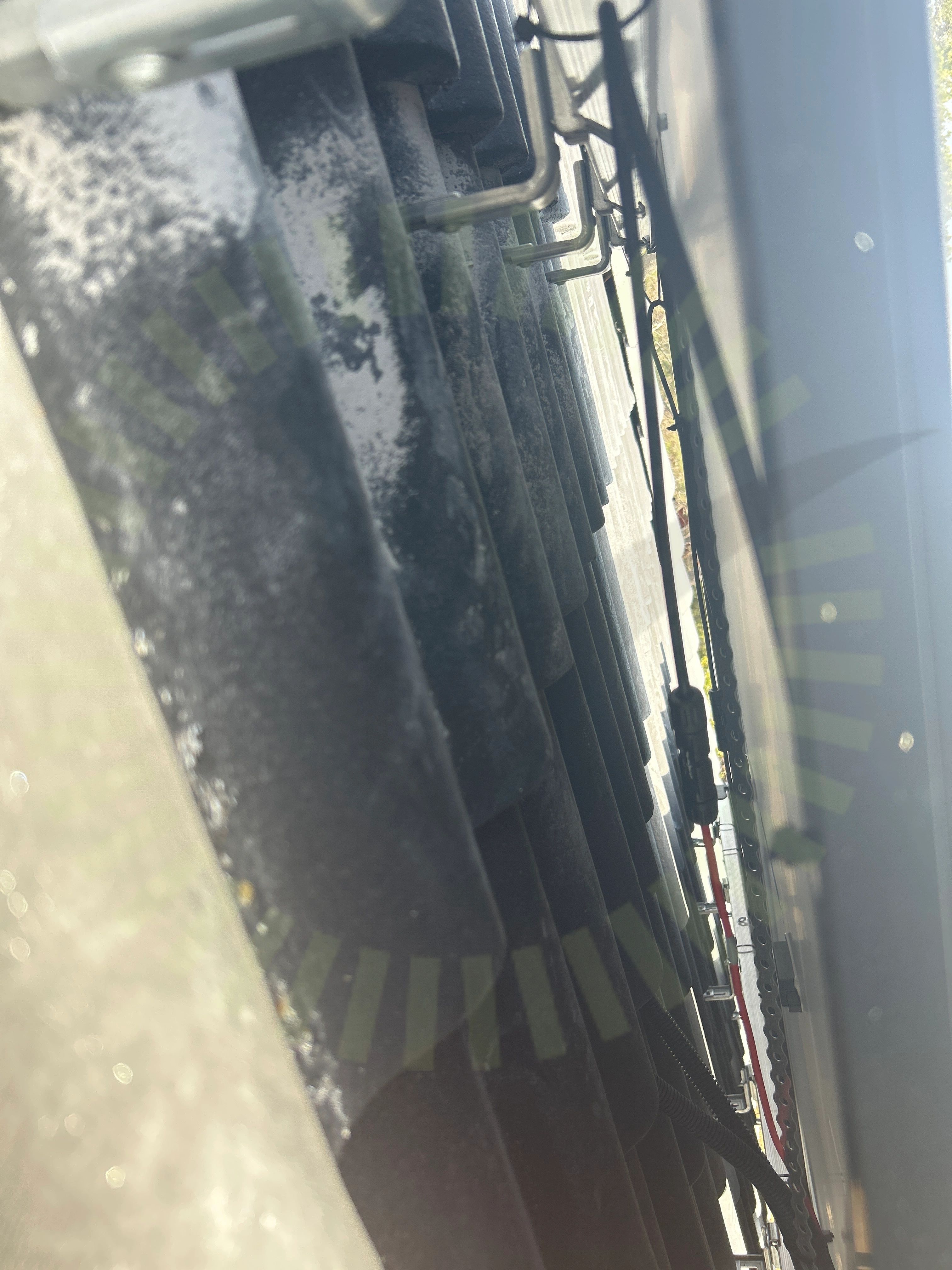

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablage går långa sträckor utan tillförlitlig uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

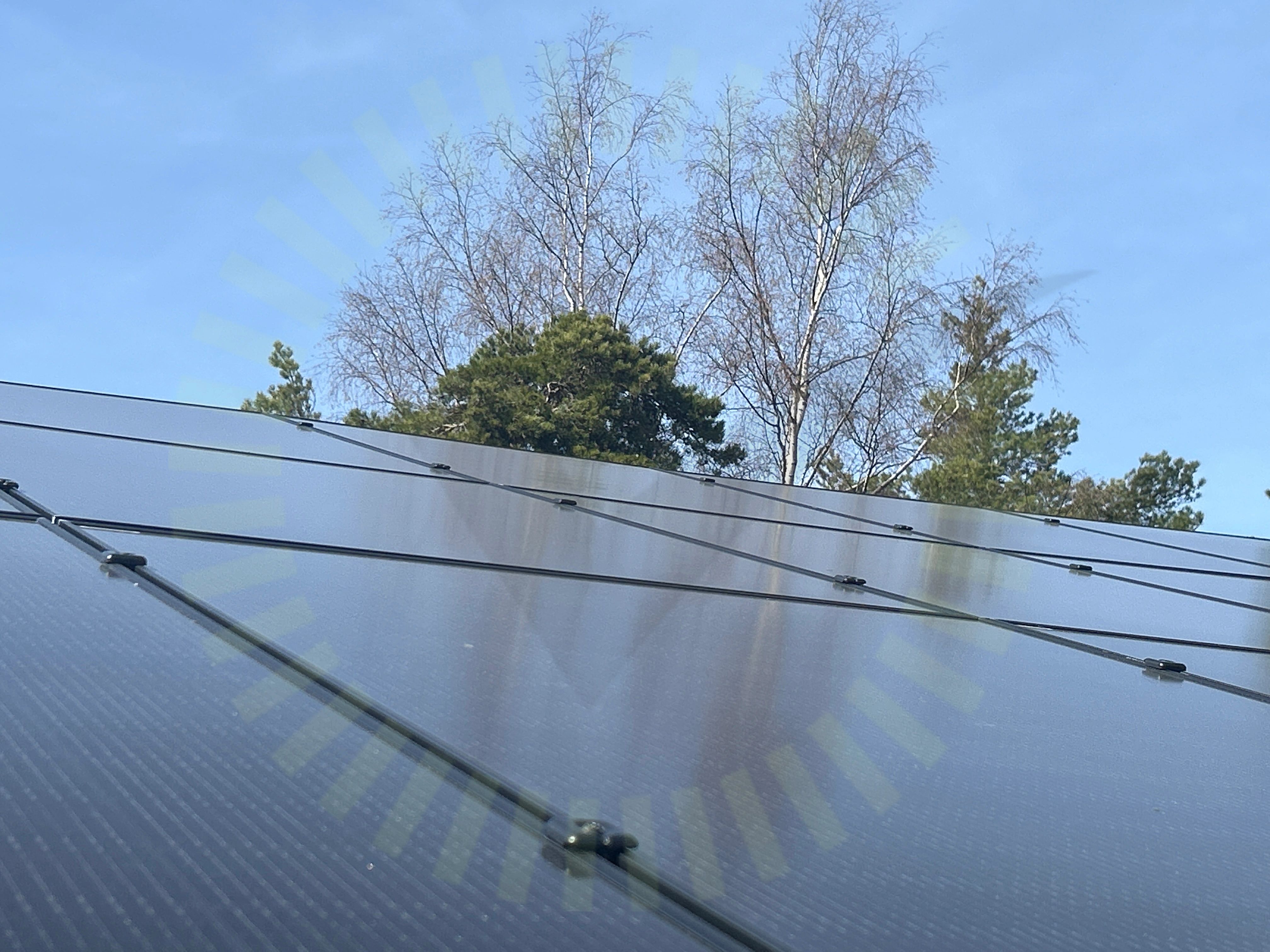

Klämmans dräneringshål

4.2 Klämmans dräneringshål

Inte godkänd

Klämmans dräneringshål är vänt åt fel håll.

Tillverkarens anvisningar

4.3 Nockpannor

Inte godkänd

Takpannor inte återmonterade efter montage.

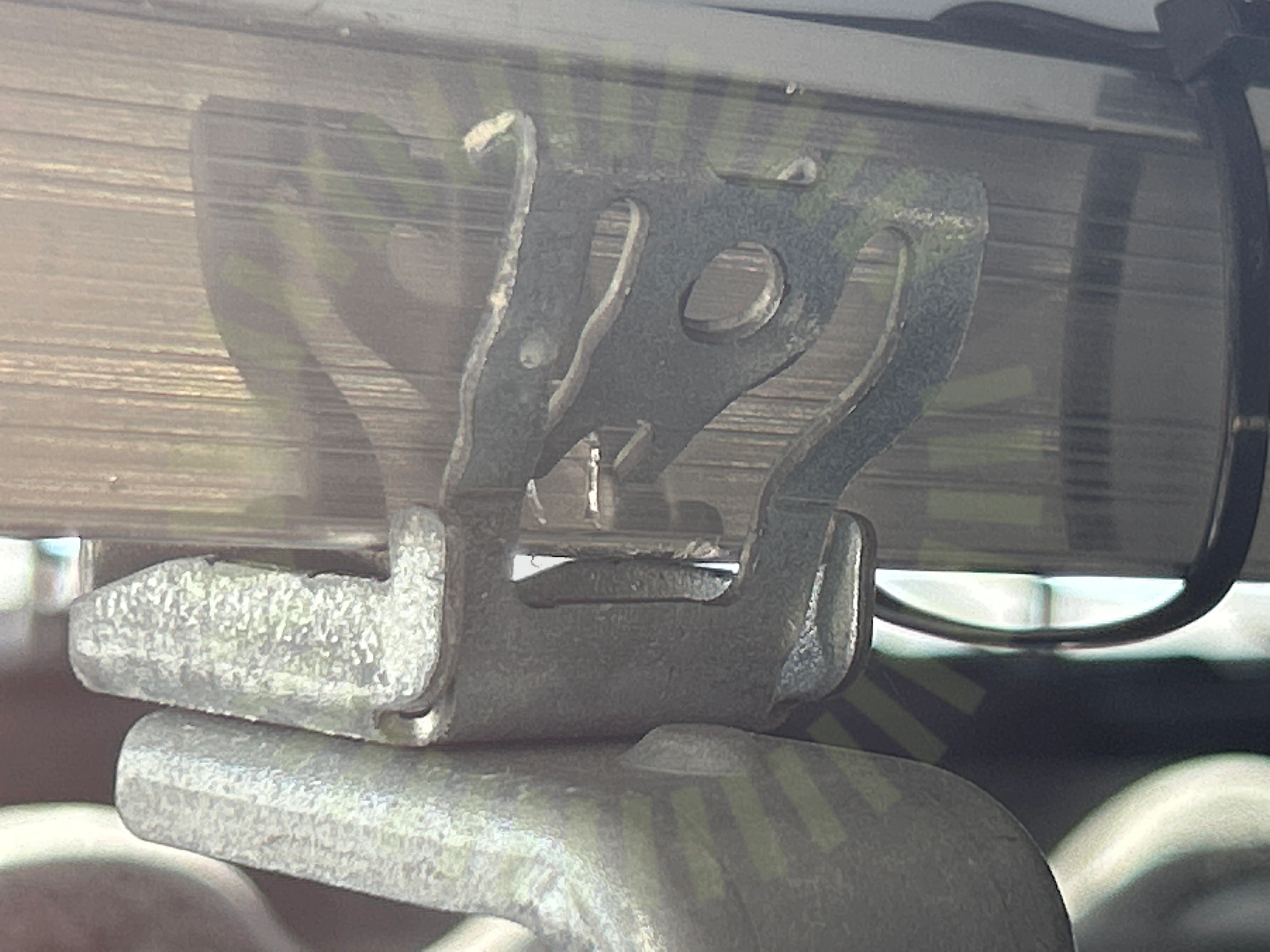

Skenornas infästning

4.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

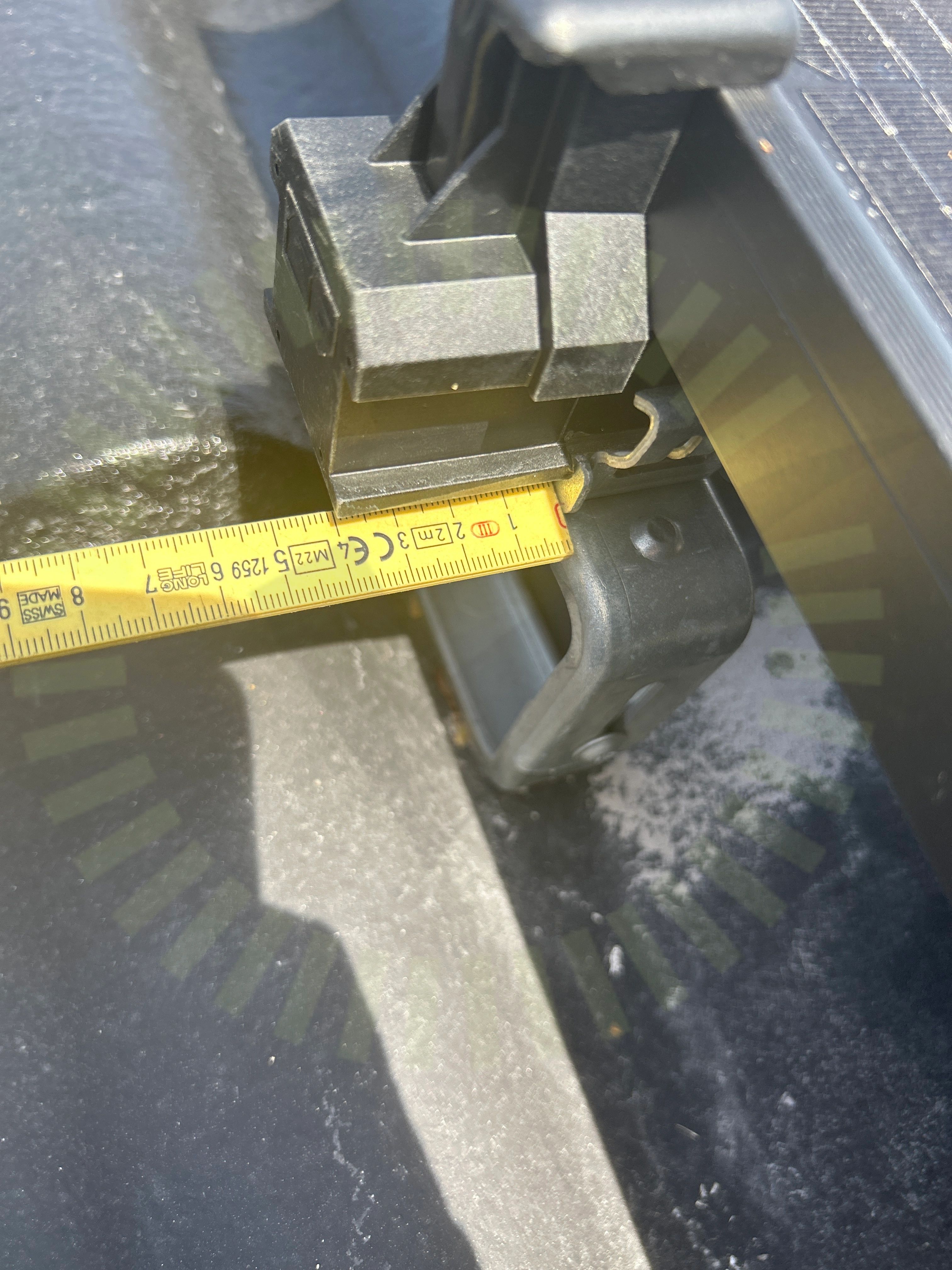

Skenornas överhäng

4.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

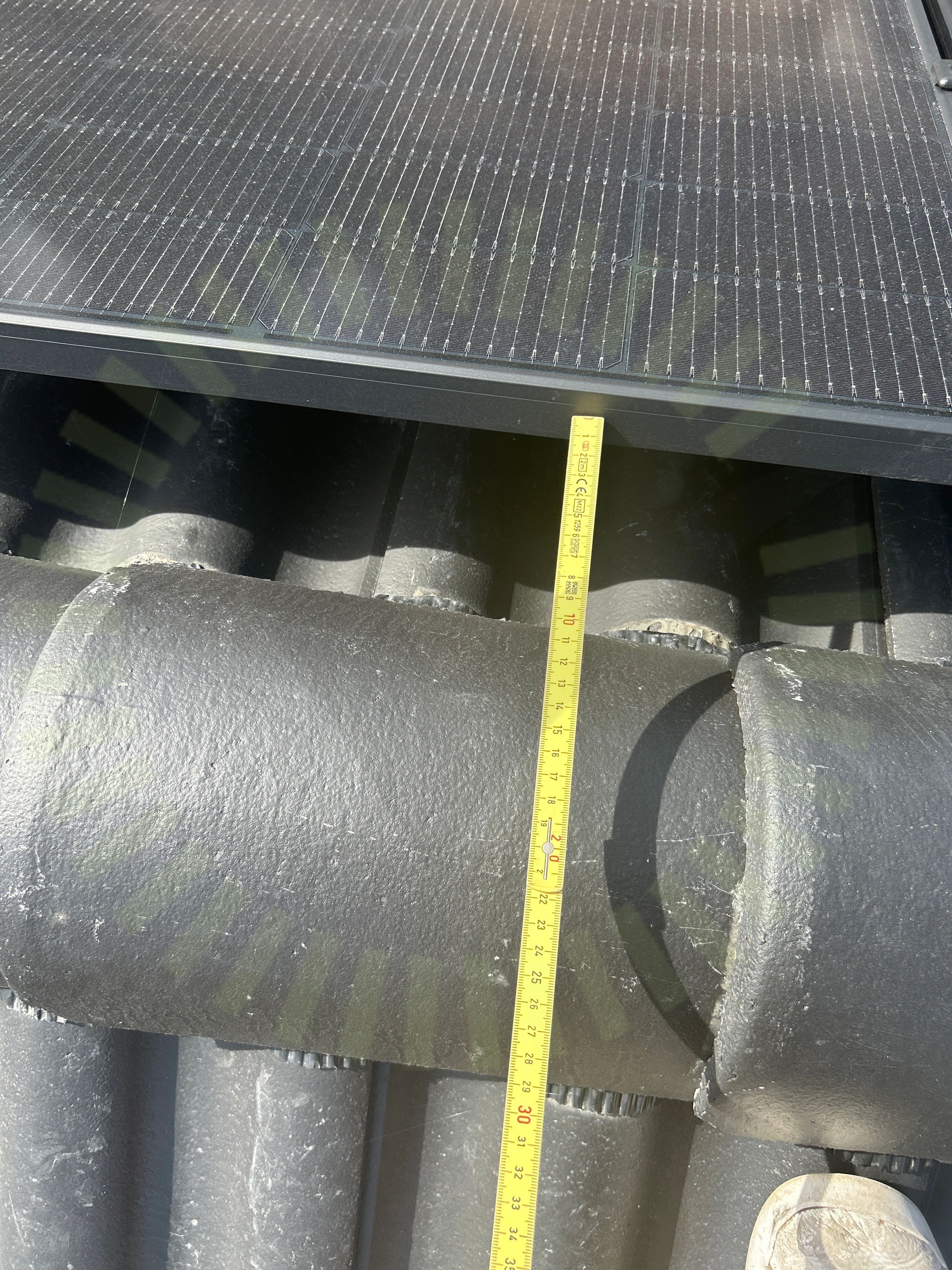

Säkerhetsavstånd

4.6 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Takkrokarnas CC

4.7 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd överstiger lastberäkningens mått.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/29
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekRåspontsinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/17

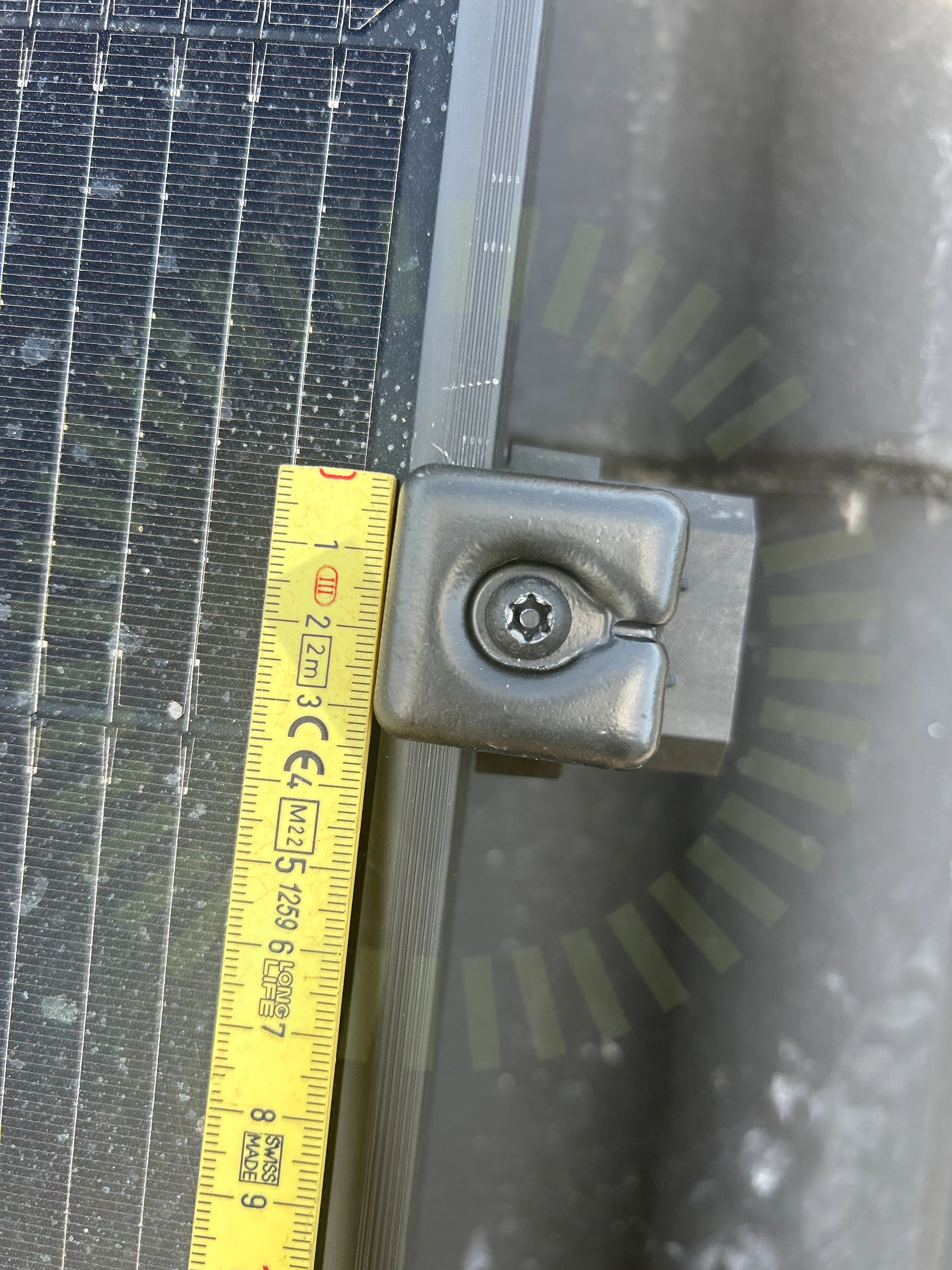

Klämmornas storlek

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

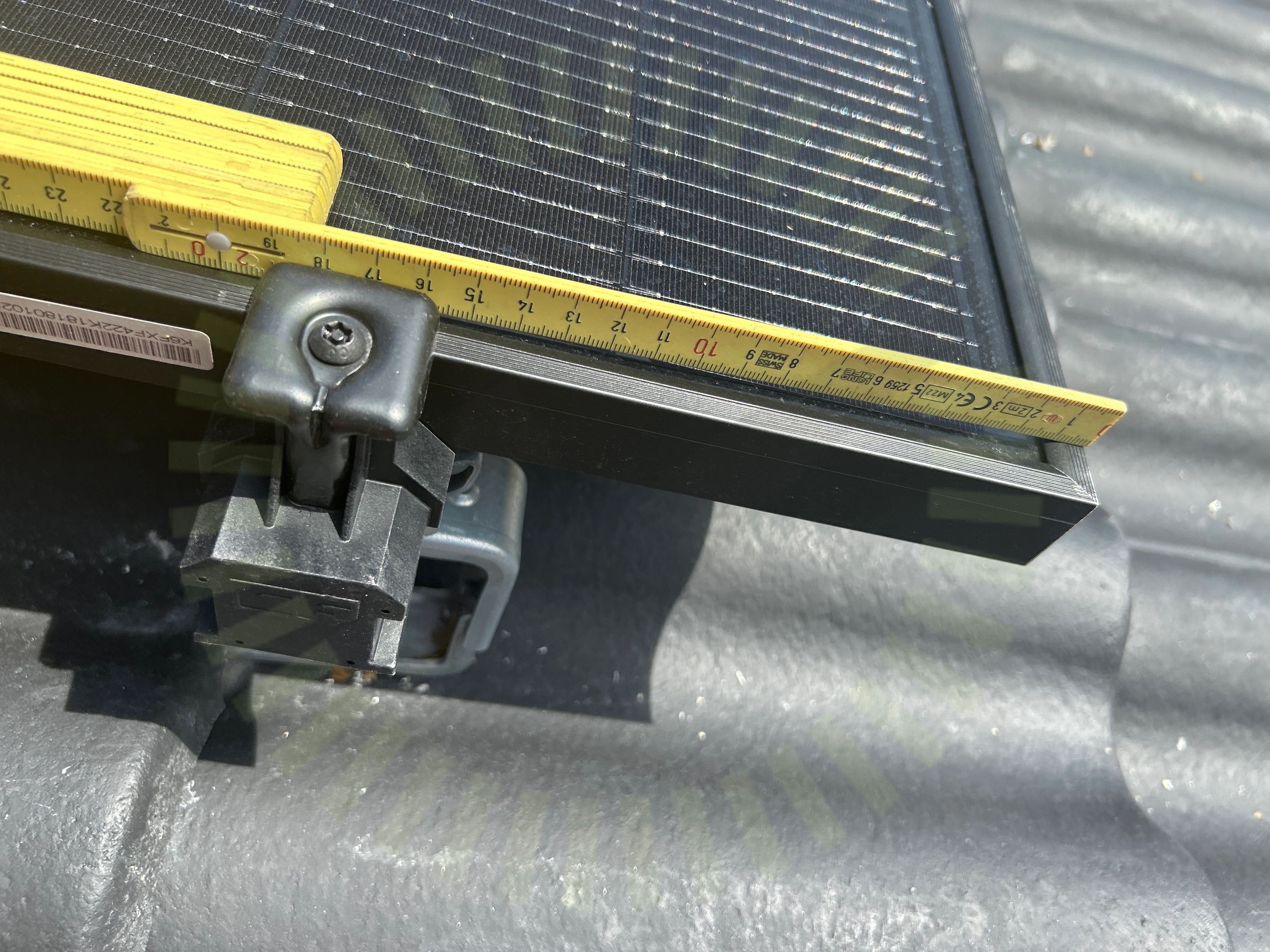

Klämmornas placering

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon för områdets förväntade laster.

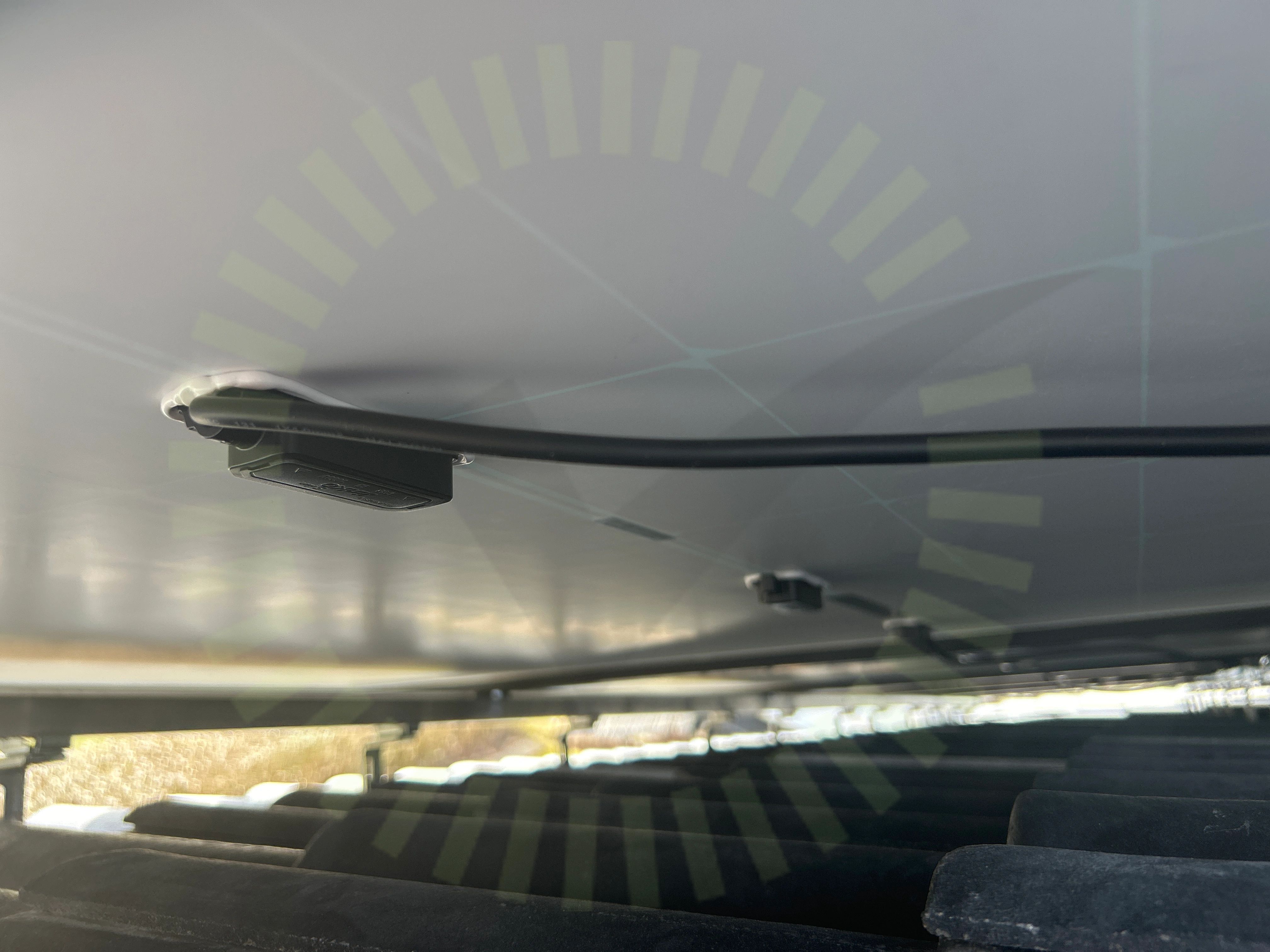

Kopplingslåda

5.3 Kopplingslåda

Inte godkänd

Böjradie från panelens utgång är för skarp.

Stress på kontakter

5.4 Stress på kontakter

Inte godkänd

Kontakt hänger uppspänd mellan två skenor, kablage drar åt båda håll.

Godkända kontrollpunkter

13/17
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/5

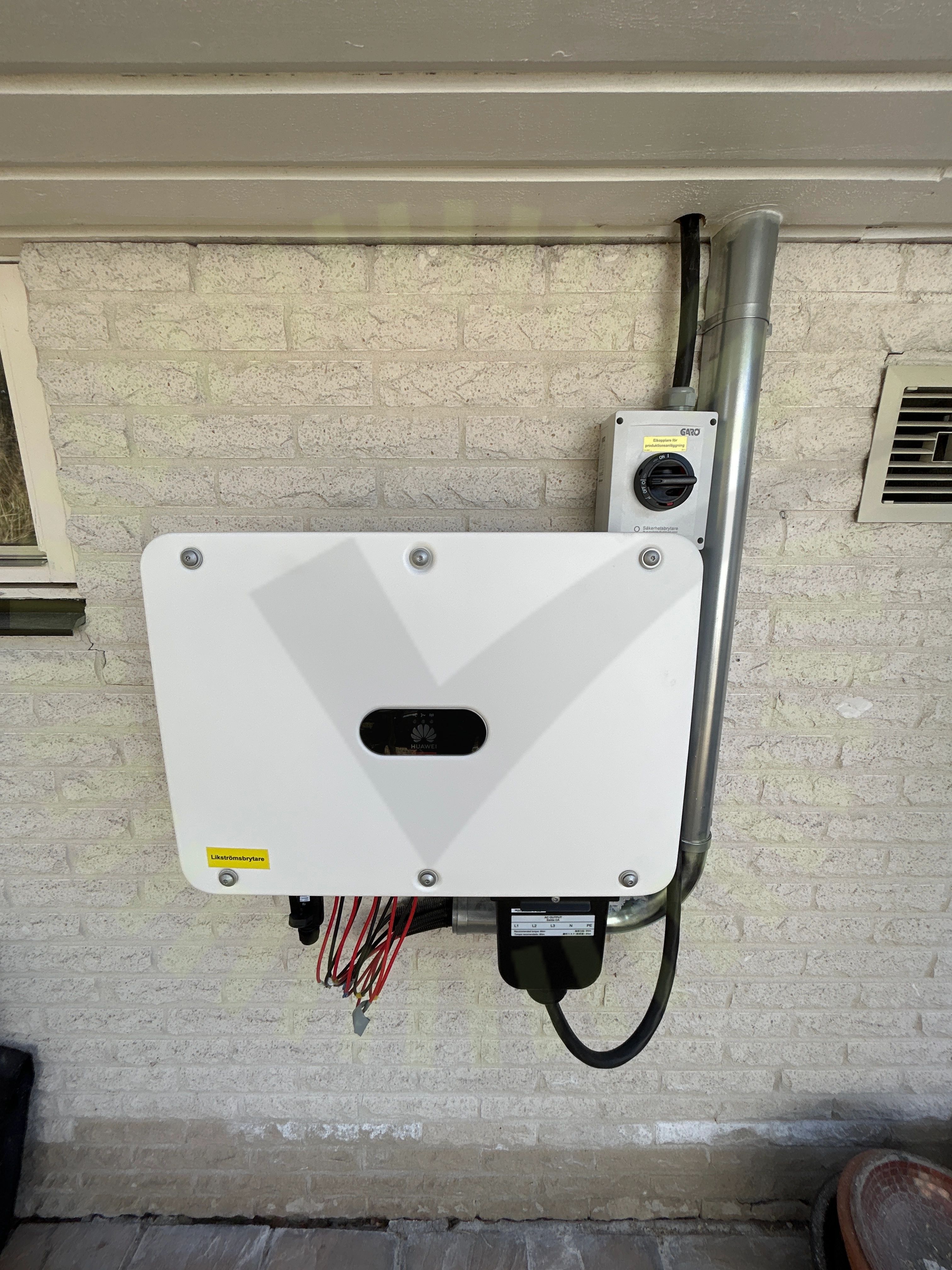

Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/33

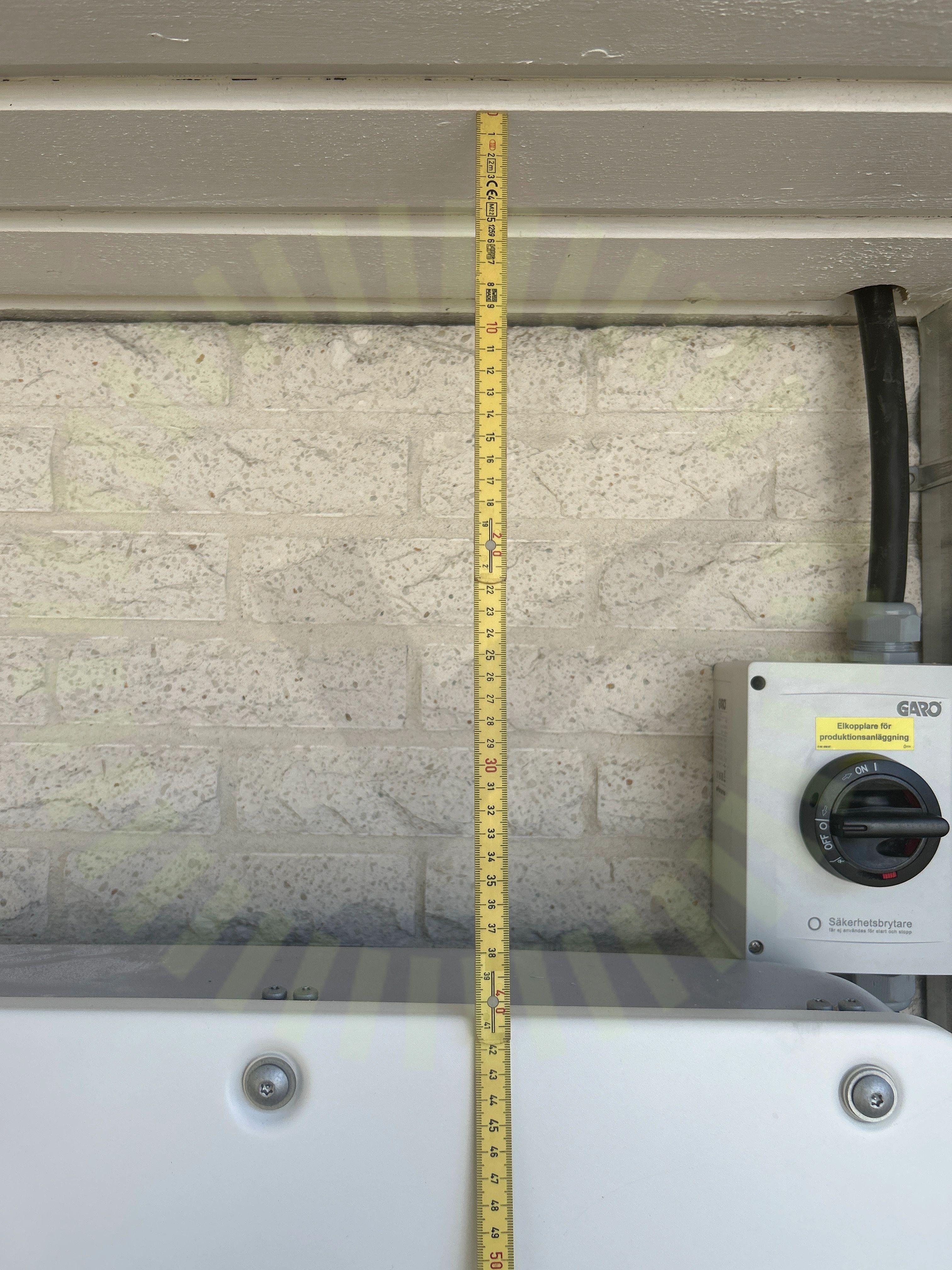

Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(20KTL-40KTL)-M3 User Manual ,Issue 02 (2022-02-08), Sida 19-20

7.2 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar.

ELSÄK-FS 2022:1 (3 kap. 6 §)

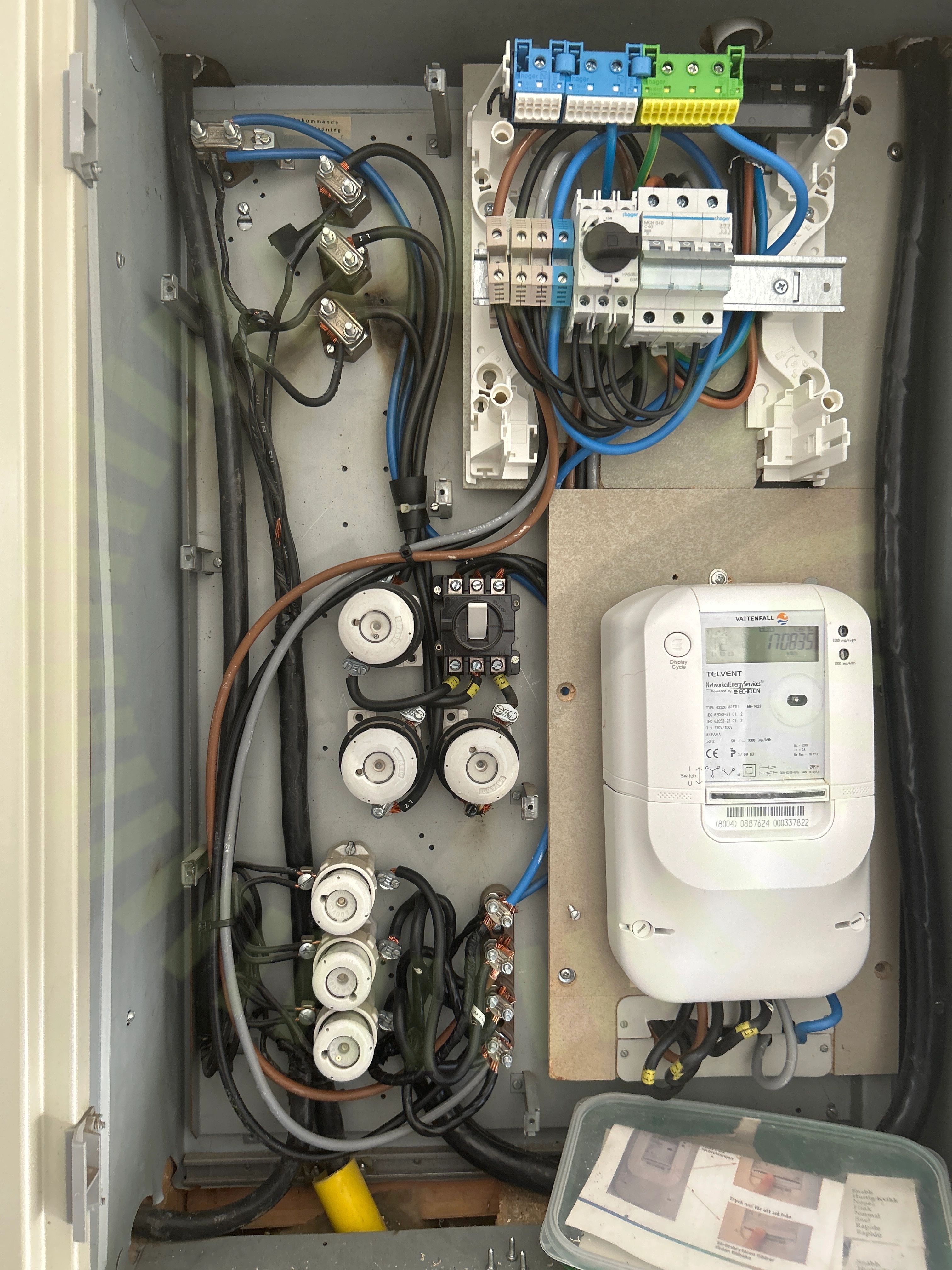

PEN-Ledare

7.3 PEN-Ledare

Inte godkänd

PEN-Ledare har felaktig märkning.

Branschstandard

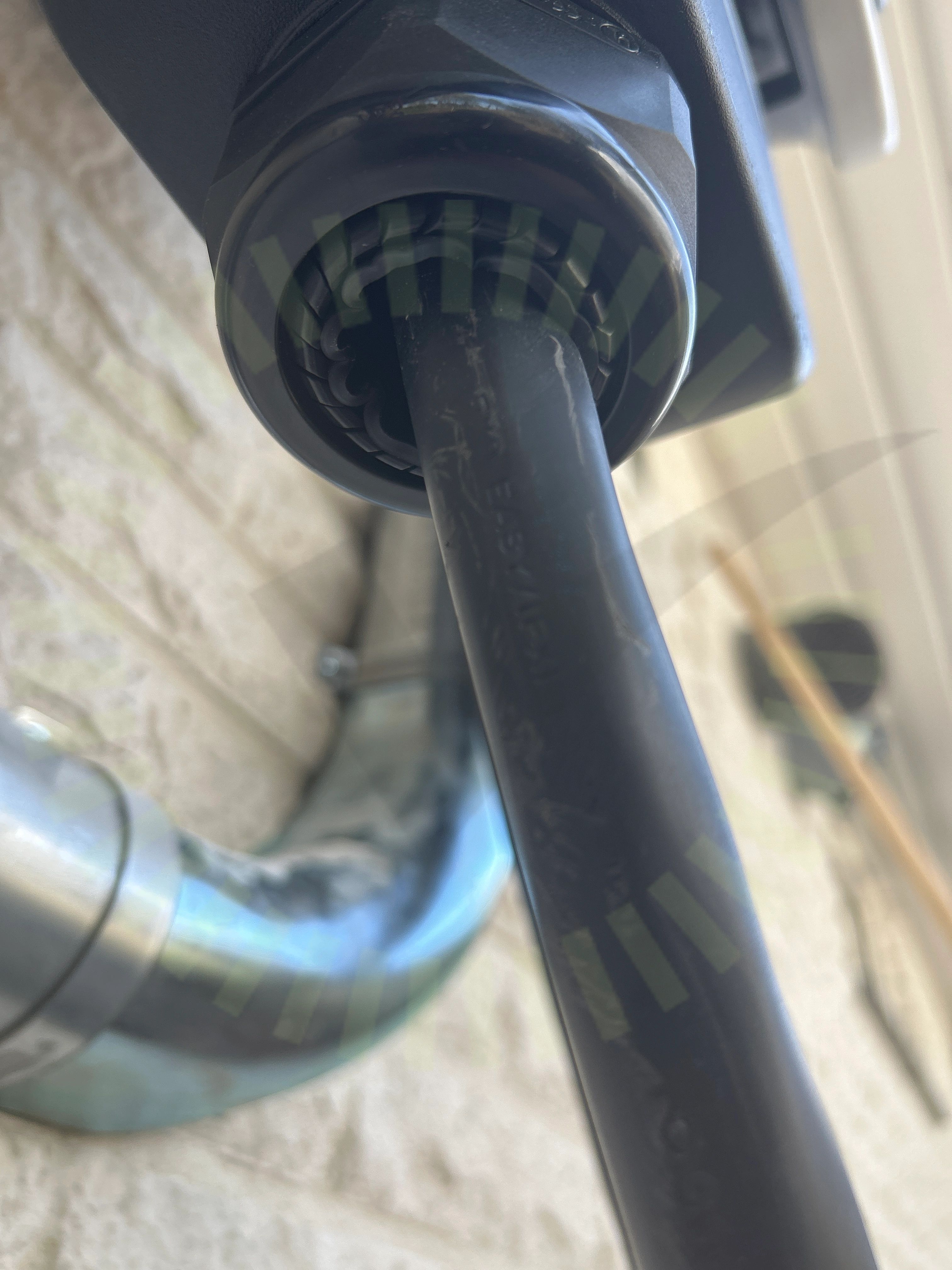

Förskruvning
