Besiktningsrapport

8.7

Installation genom

Sesol

Datum

24 augusti 2023

Ort

Tyresö, Södermanlands län

Dubbel matning

Skenors avstånd till varandra

Kabeluppfästning

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakterPanelkablagets böjradieSträngförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

5/21

5.1 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt. Infästningar sitter på varje fals nästan överallt, på några platser varannan, avstånd mellan falsar cirka 450mm

MA5101 Sid 1 (1) | Version 4 - 221219

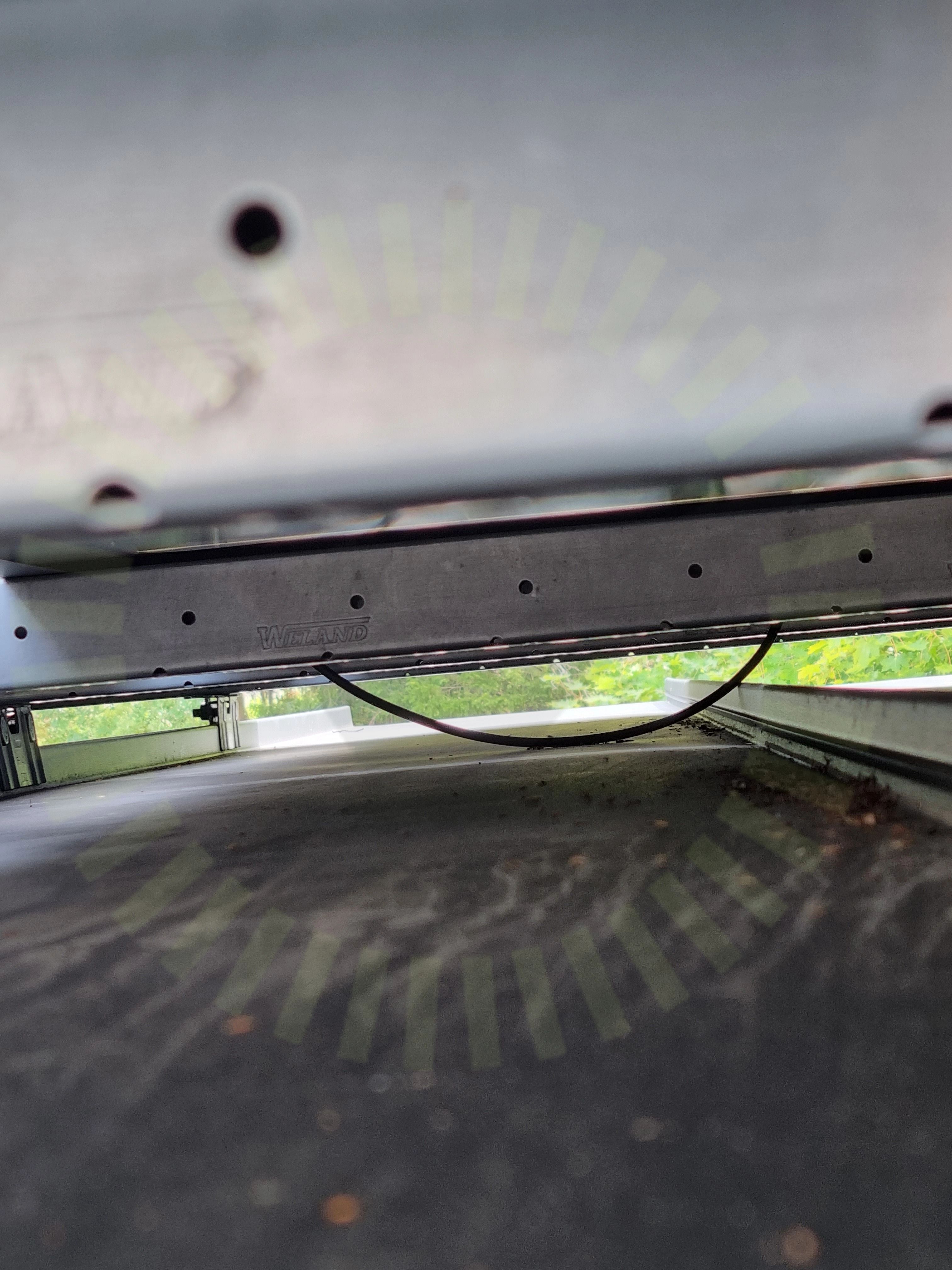

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

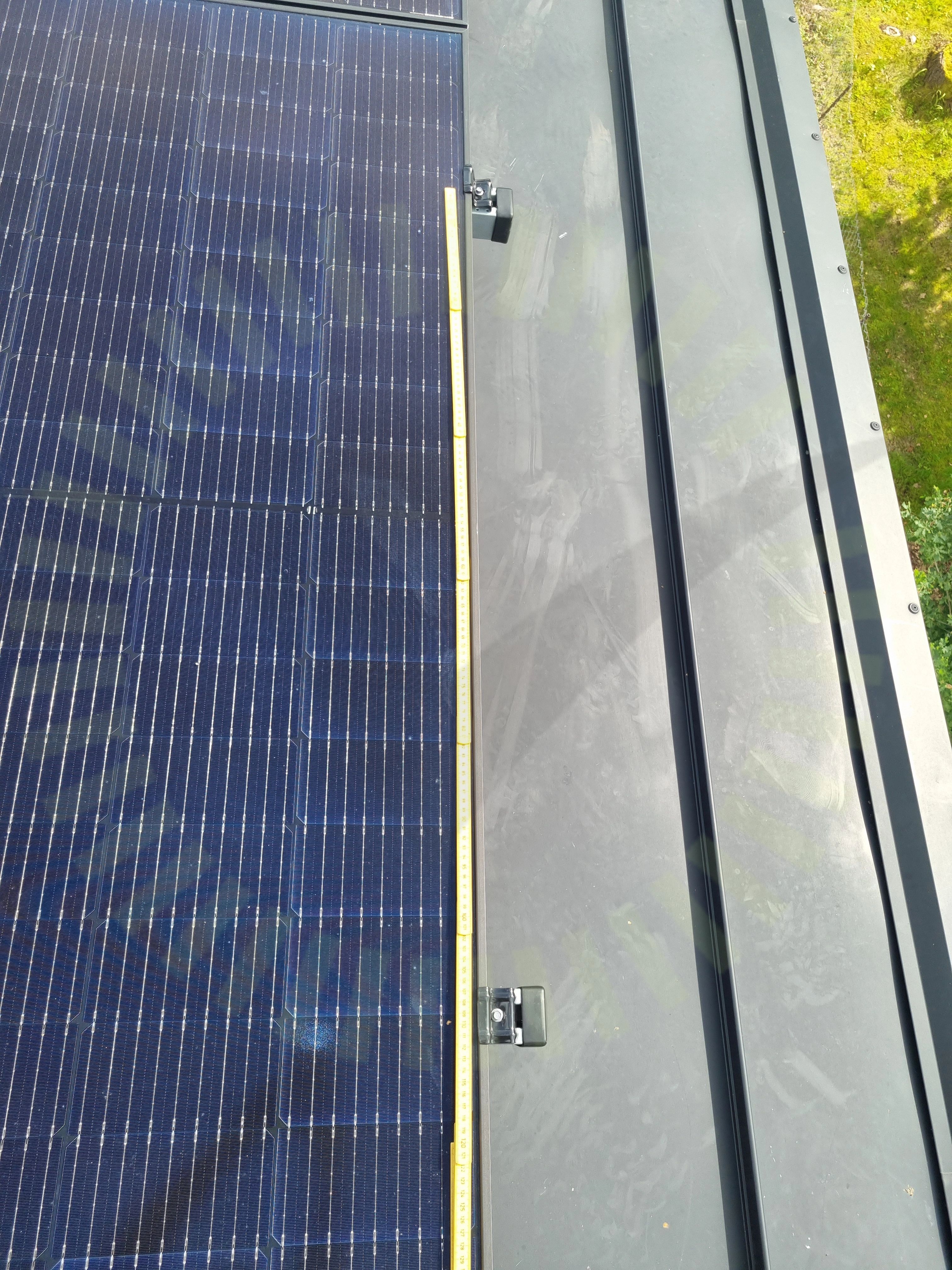

5.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt avstånd mellan skenor 1080 mm

Snö- och vindlastberäkning

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.5 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

16/21

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/33

7.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Godkända kontrollpunkter

31/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/33

Strängdesign
