Besiktningsrapport

9.5
x

Installation genom

Takkraft

Datum

13 juni 2024

Ort

Märsta, Stockholms län
Skador på panel
Kabeluppfästning
Panelramar separerade
97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH15/20/25T
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

2/18

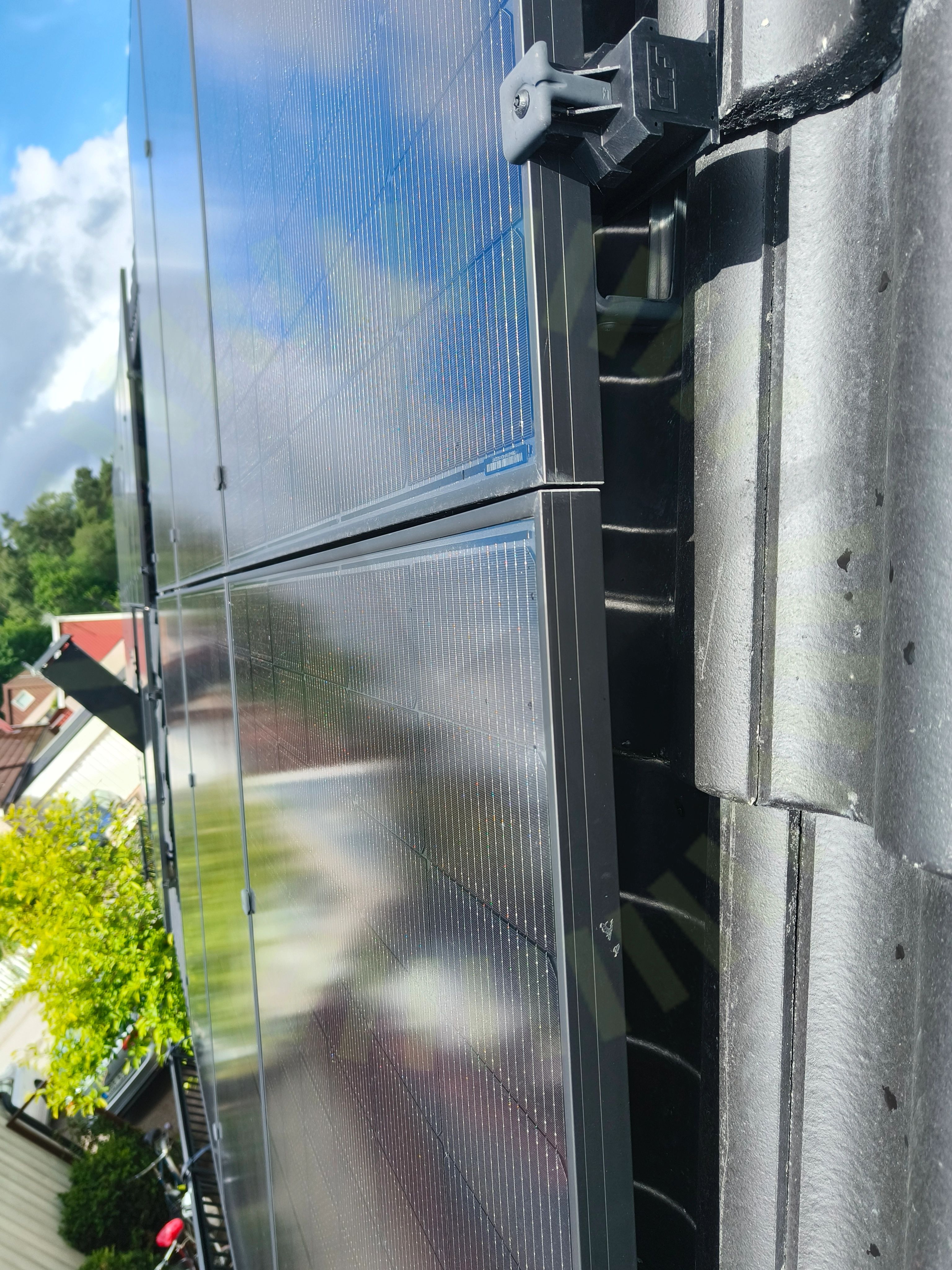

Panelramar separerade

3.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7
Skador på panel

3.2 Skador på panel

Inte godkänd

Tydligt att det utvecklas värme på två paneler, cellerna har en annan färg och bilder tagna med värmekamera.

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

1/18

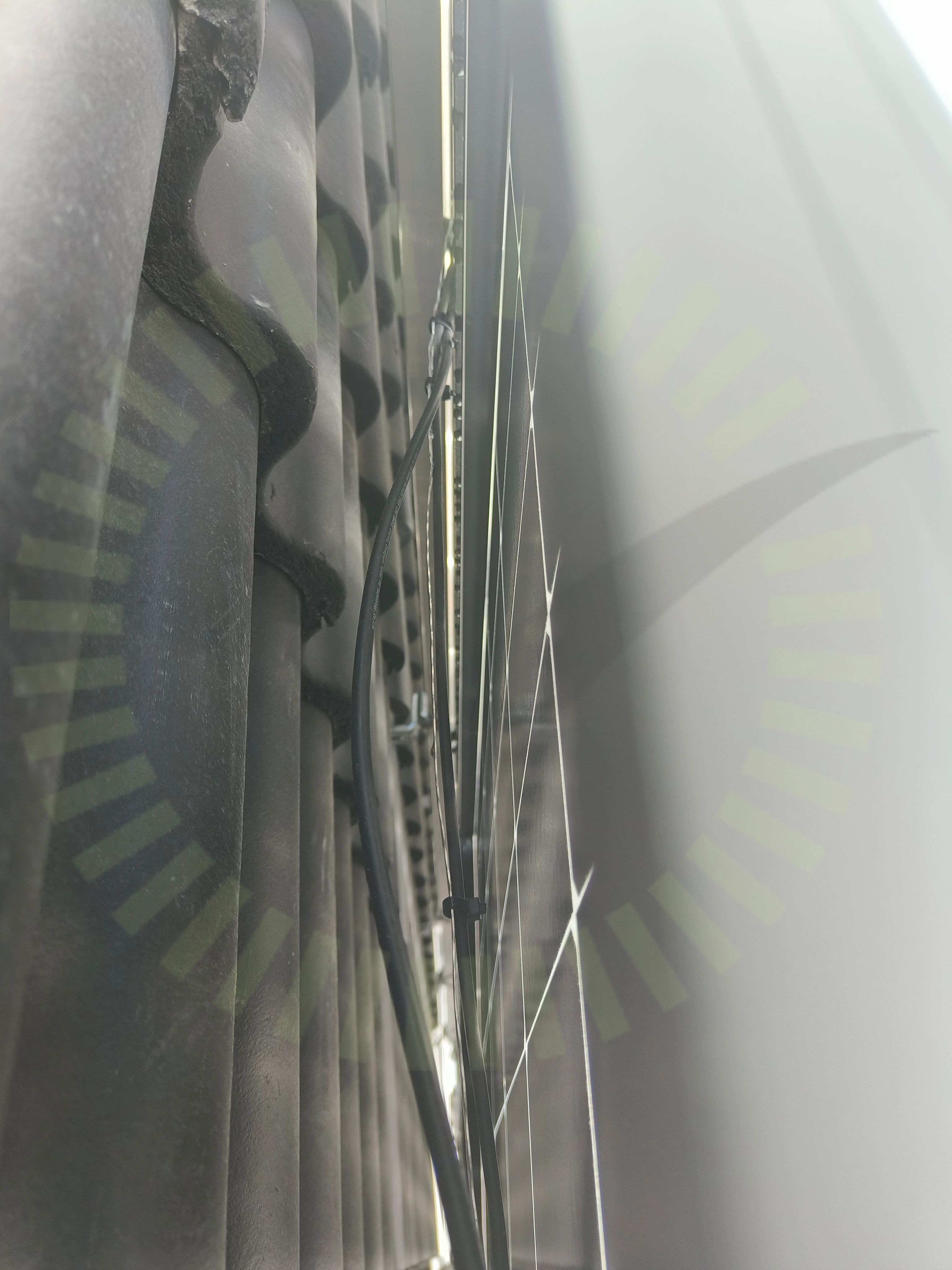

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

16/18
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorSkadorSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/18
Takgenomföring

SunGrow: SBR(XXX)

Godkända kontrollpunkter

15/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH15/20/25T

Anmärkningar

1/40

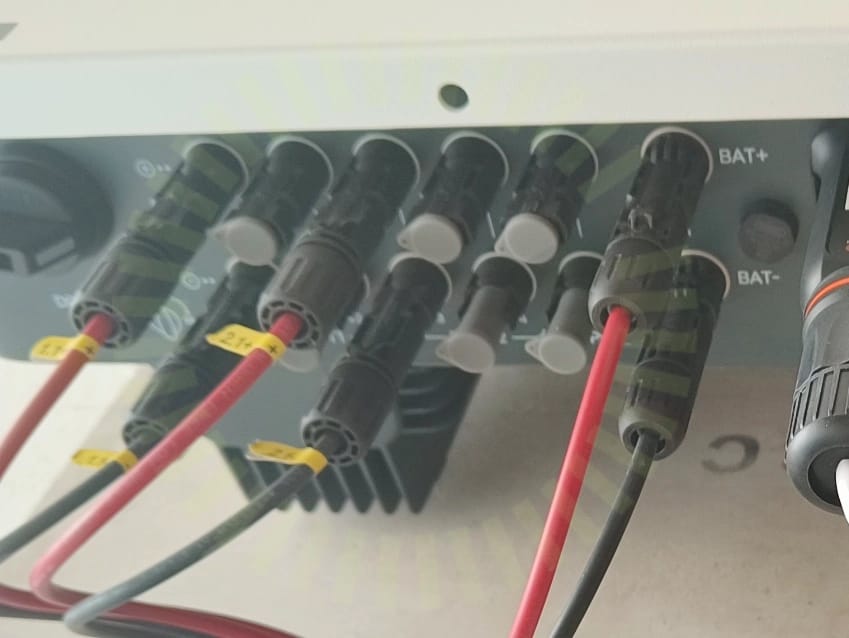

DC Kontakter

6.1 DC Kontakter

Inte godkänd

DC-kontakter avviker från tillverkarens anvisningar.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

39/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

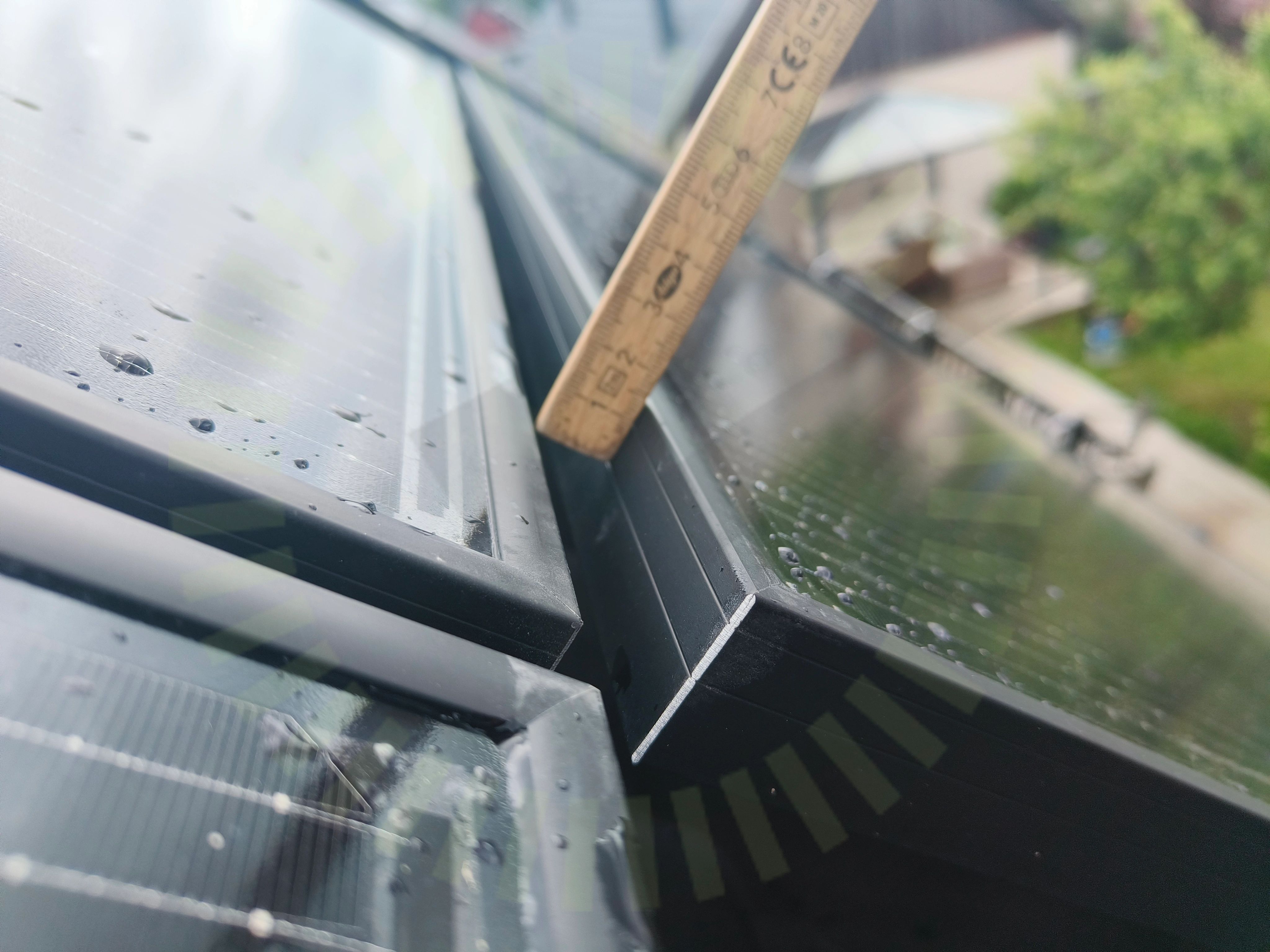

Höjdskillnad

7.1 Höjdskillnad

Kundkommentar

Nivåskillnader mellan paneler.

Undercentral

Godkända kontrollpunkter

6/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
