Besiktningsrapport

8.8

Installation genom

Otovo

Datum

25 juli 2023

Ort

Västerhaninge, Stockholms län

Genomföringar

Klämmor rätt förläggning

CC infästningar

+ 2

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HTH

MontagesystemWeland Stål: Papptak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HTH

Anmärkningar

1/16

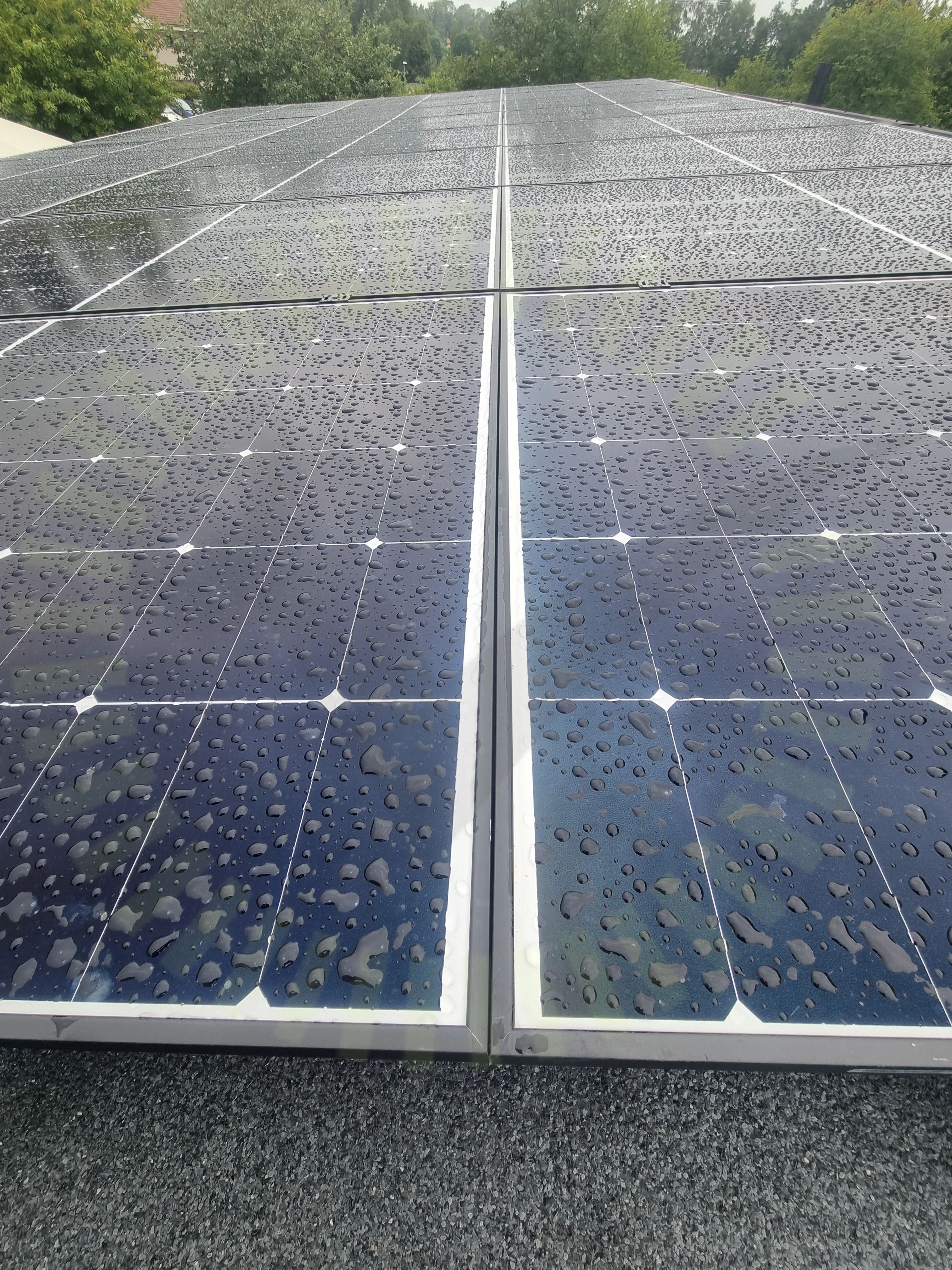

3.1 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

5/24

4.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Endast en skruv/mutter till varje infästning

MA5103 Sid 1 (2) | Version 4 - 201103

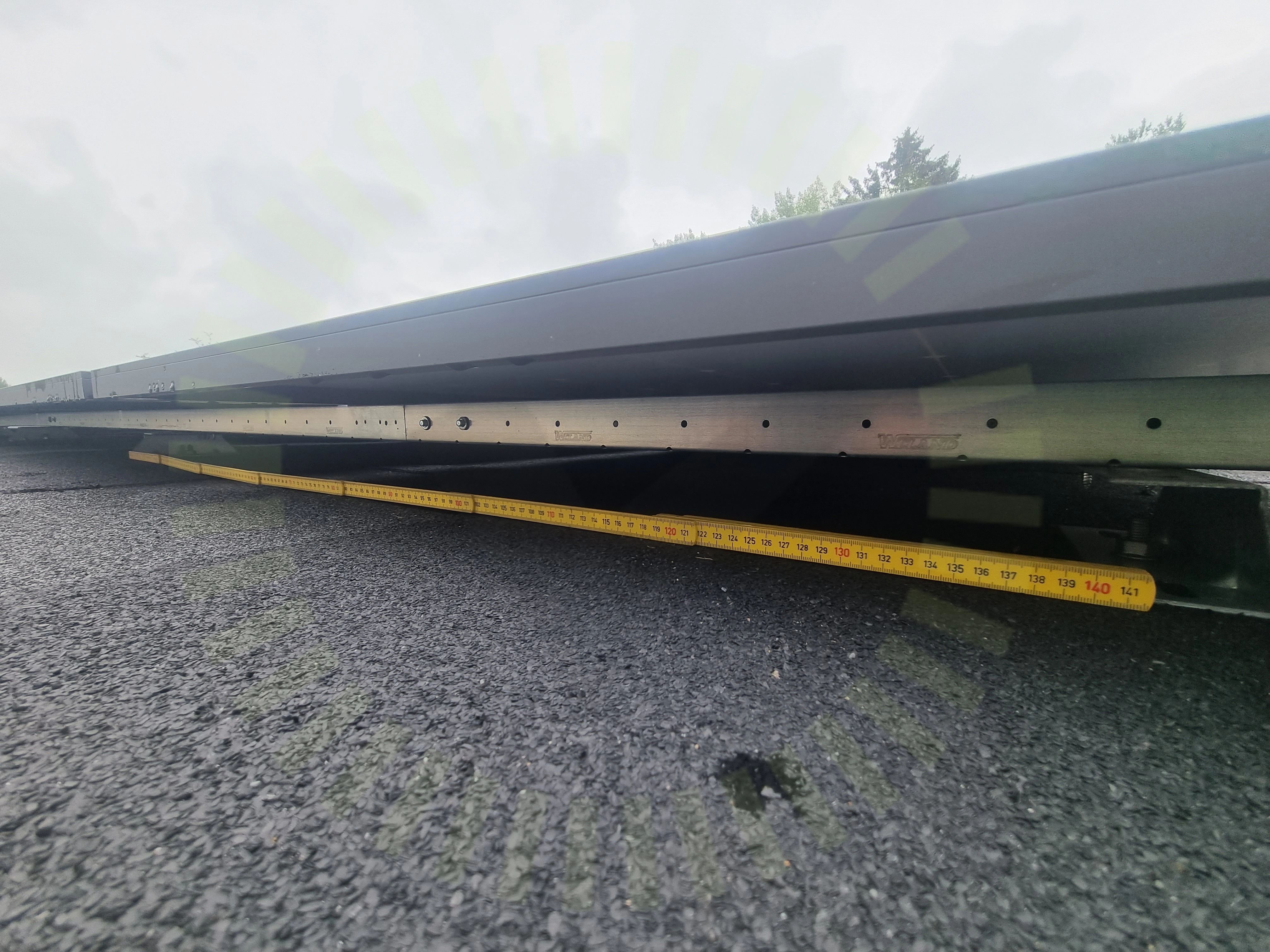

4.2 CC infästningar

Inte godkänd

Lastberäkning saknas uppmätt cc mått 1400mm

MA1008 Sid 1 (1) | Version 3 - 220218

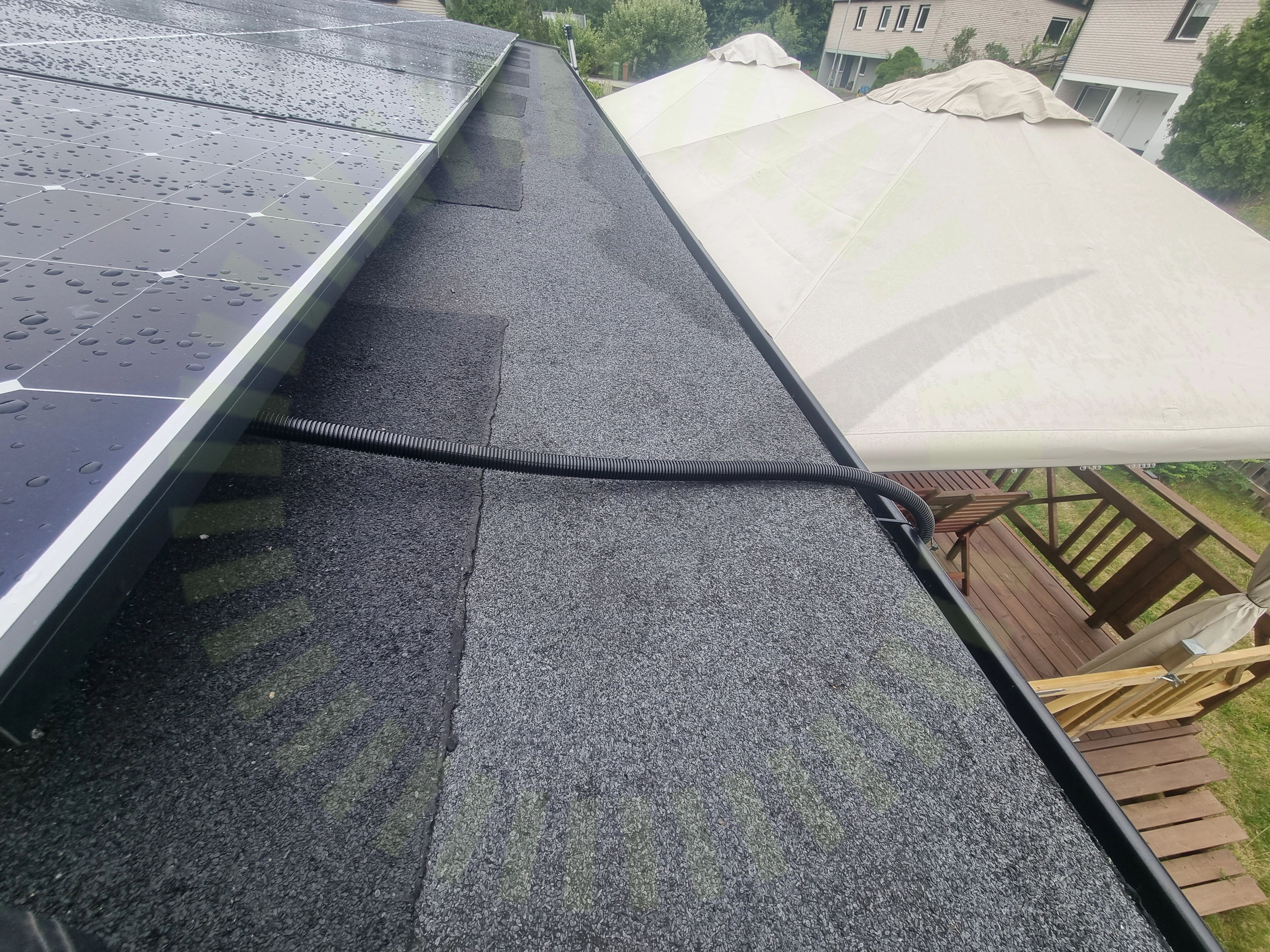

4.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Dc kabel som går ner från taket Ligger löst

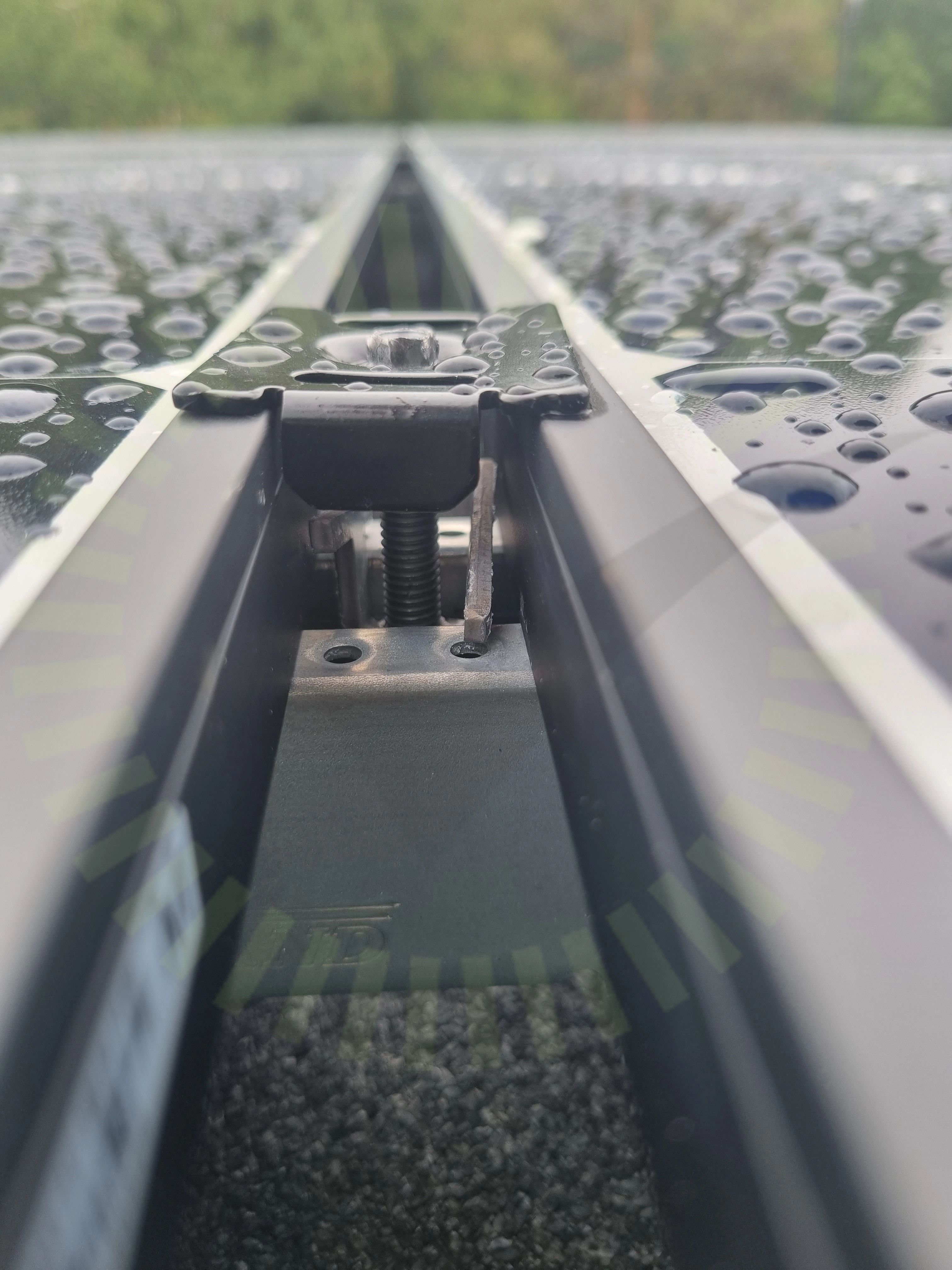

4.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/24

Använd tätskiktsdukDC kabel förläggningFastskruvning av stödplattaFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/24

Infästning: Infästning RåspontPlacering stödplatta

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/33

7.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad. Genomförning dc kabel till källare/växelriktare

Godkända kontrollpunkter

30/33

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
