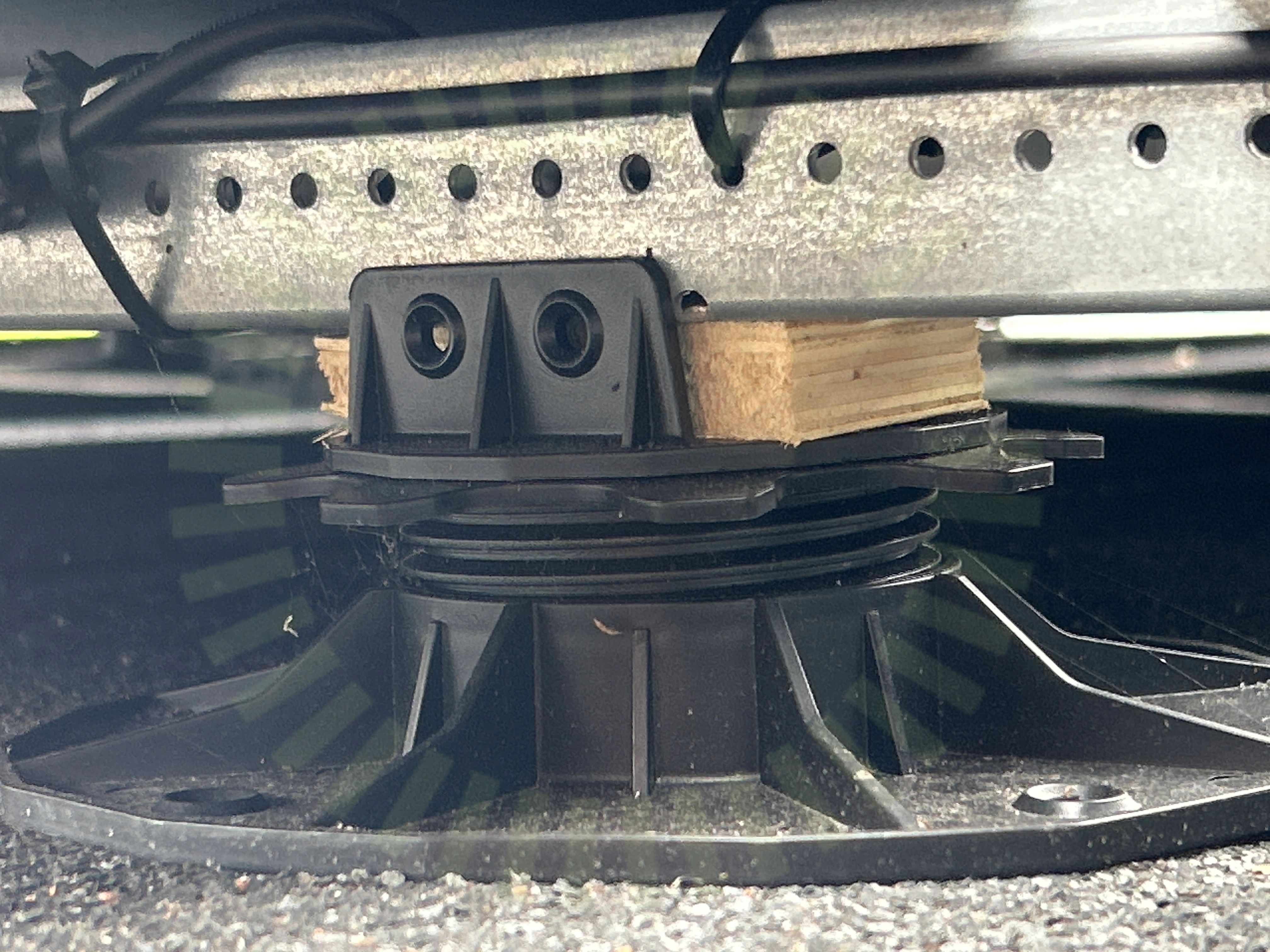

4.1 Stödplatta infästning
Inte godkändEn träbit har lagts mellan skena och stöttningsplatta. Detta är inget som följer manualen.
Nordmount: Papptak - Monteringsanvisning, Sida 4
Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
11 augusti 2025
Ort
Södra Sandby, Skåne län
97% godkända3% ej godkända
Om installationen
PanelerAIKO: MAH60Db
MontagesystemNordmount: Papptak
VäxelriktareSolis: 3P(5-10)K-4G
BatteriDyness ESS
TillbehörUndercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
11/11Avstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning LutningSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Tak 1: AIKO: MAH60Db
Godkända kontrollpunkter
15/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1: Nordmount: Papptak
Anmärkningar
3/23
4.2 Skenornas infästning
Inte godkändEnbart en skruv är använd för infästning. Skall vara två.
Nordmount: Papptak - Monteringsanvisning, Sida 4/ Lastberäkning

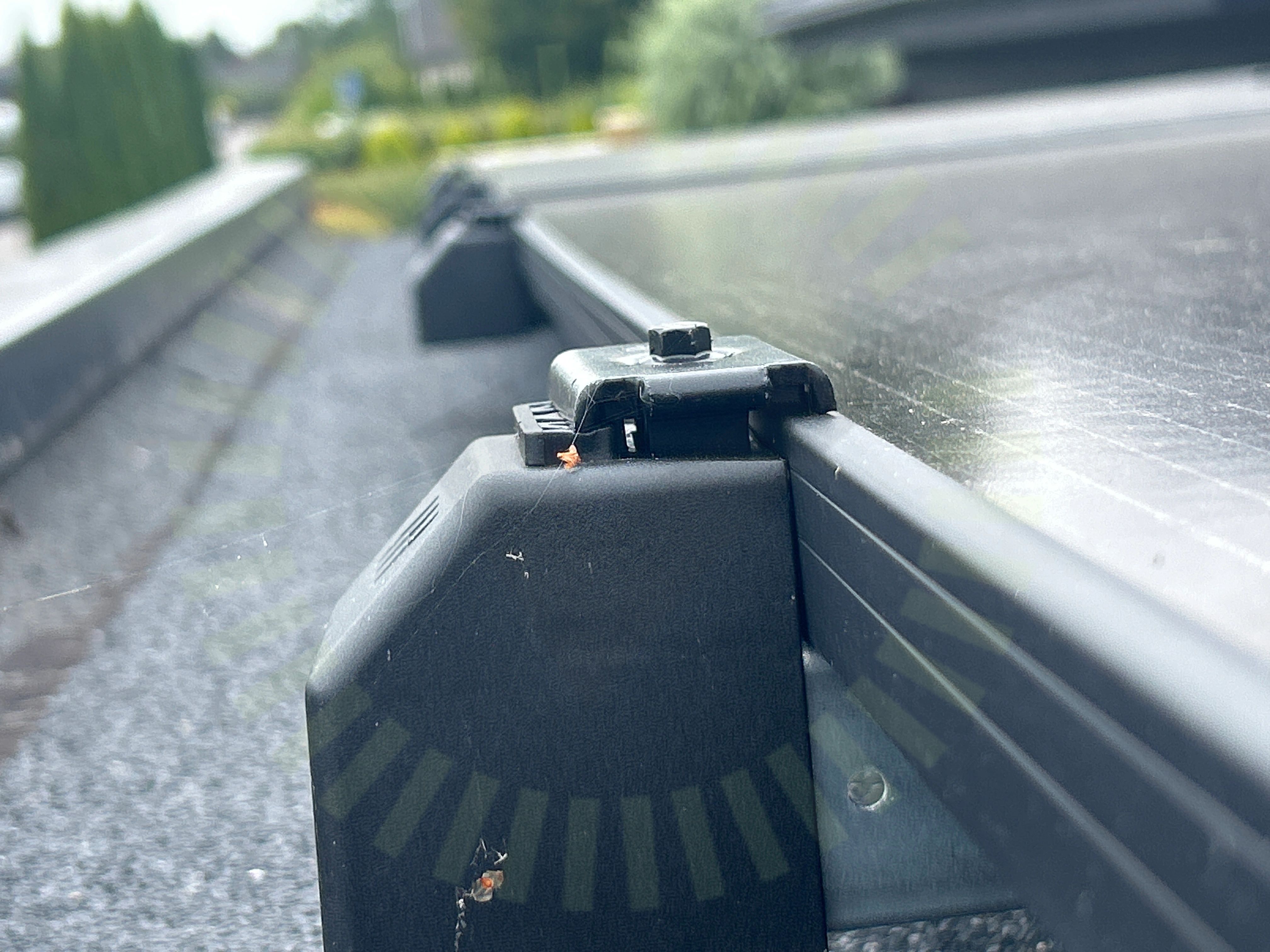

4.3 Ändklämmor
Inte godkändPlastkloss på ändkopp är inte avbruten. Skall göras vid 30mm tjocklek av ramen på paneler.
Nordmount: Papptak - Monteringsanvisning, Sida 6-7
Godkända kontrollpunkter
19/23Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSnö- och VindlastberäkningSkenornas överhängSkenskarvarStödplatta placeringSvetsning av pappSäkerhetsavståndVäderbeständigt material
Ej tillgängligt vid besiktning
1/23Infästning i råspont
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
