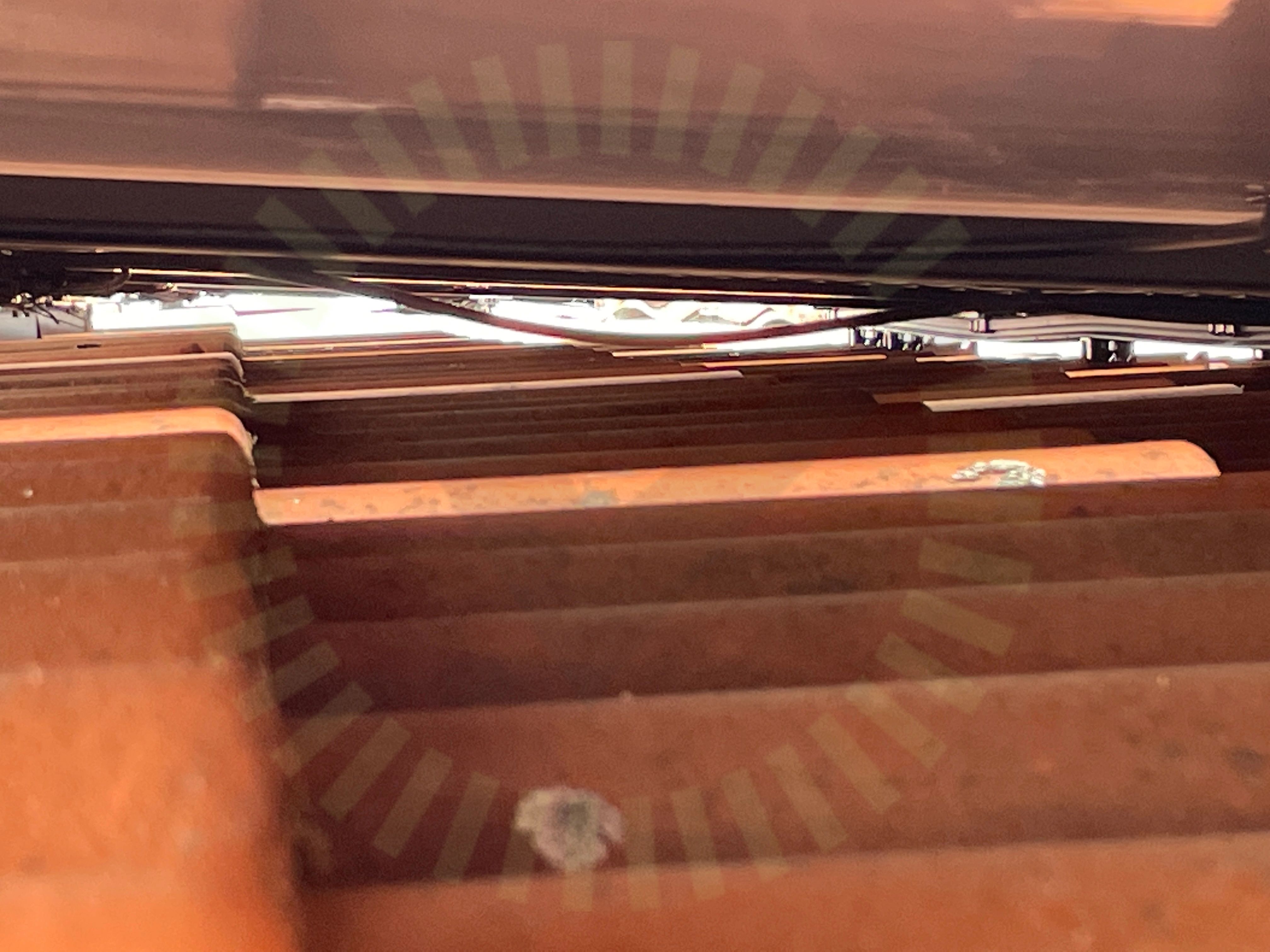

1.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
Besiktningsrapport
8.9
Installation genom
Svea Solar
Datum
21 juni 2023
Ort
Lund, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
CC90- UNUM Betongpannor
Anmärkningar
3/24

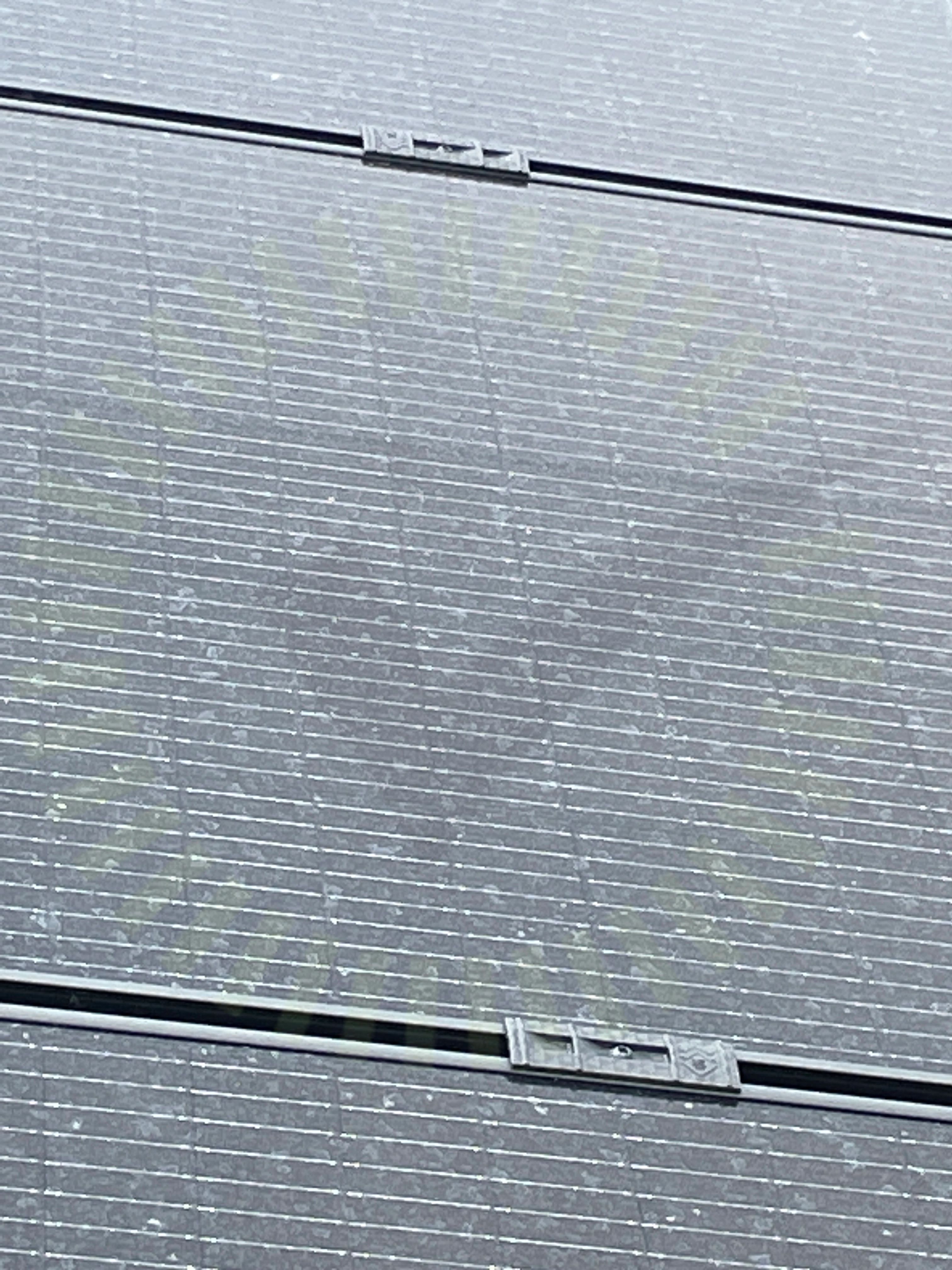

1.2 Klämmans orientering
Inte godkändKlämmor är felvända, vattenavrinningen ska vara neråt och märkning uppåt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
1.3 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad, uppfäst i sista kroken.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
20/24DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Risen: RSM40-8
Anmärkningar
2/17

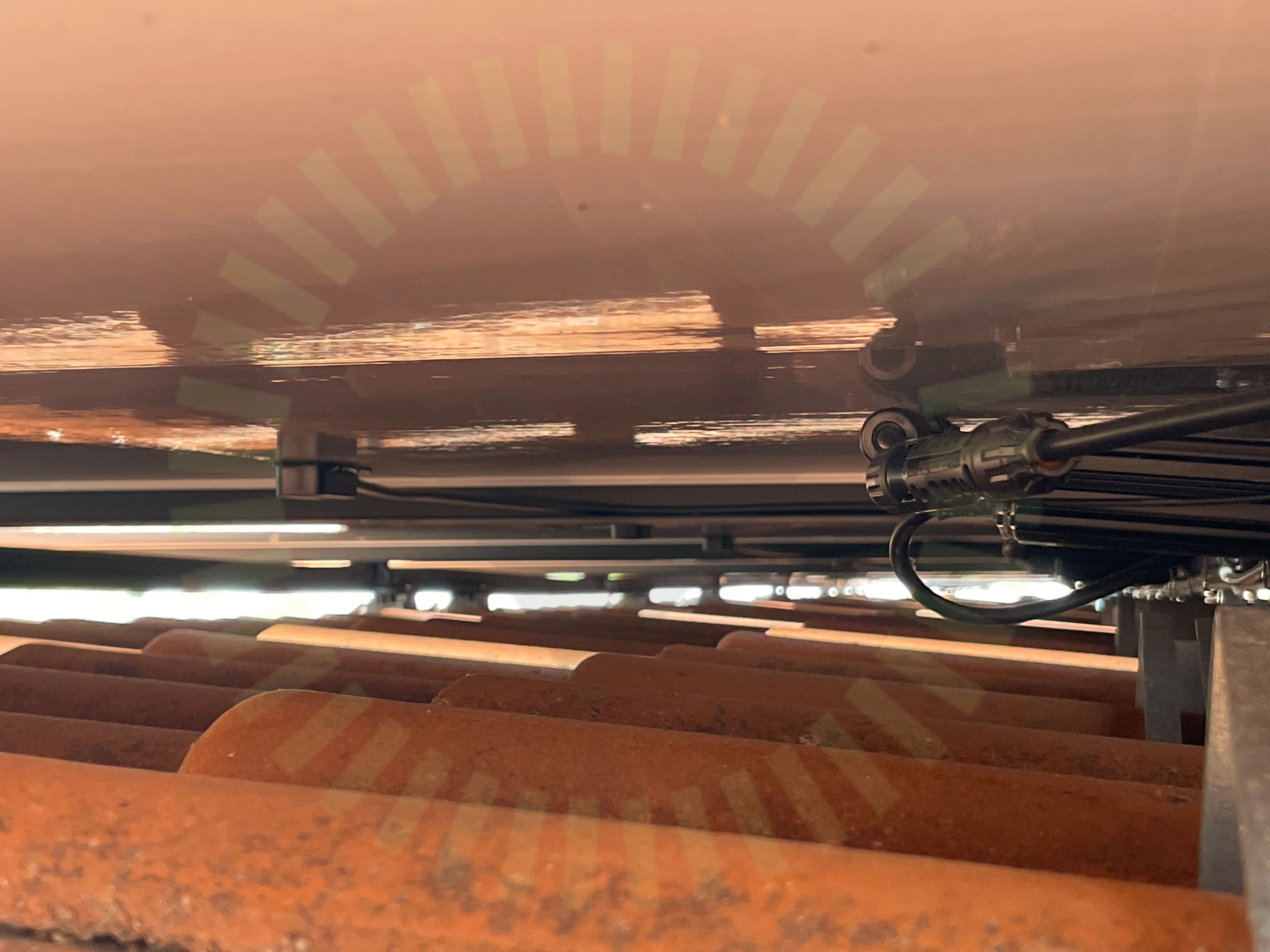

2.1 Föremål mot bakstycke
Inte godkändKontakten är uppfäst på ett sådant vis att den trycker mot panelens bakstycke.

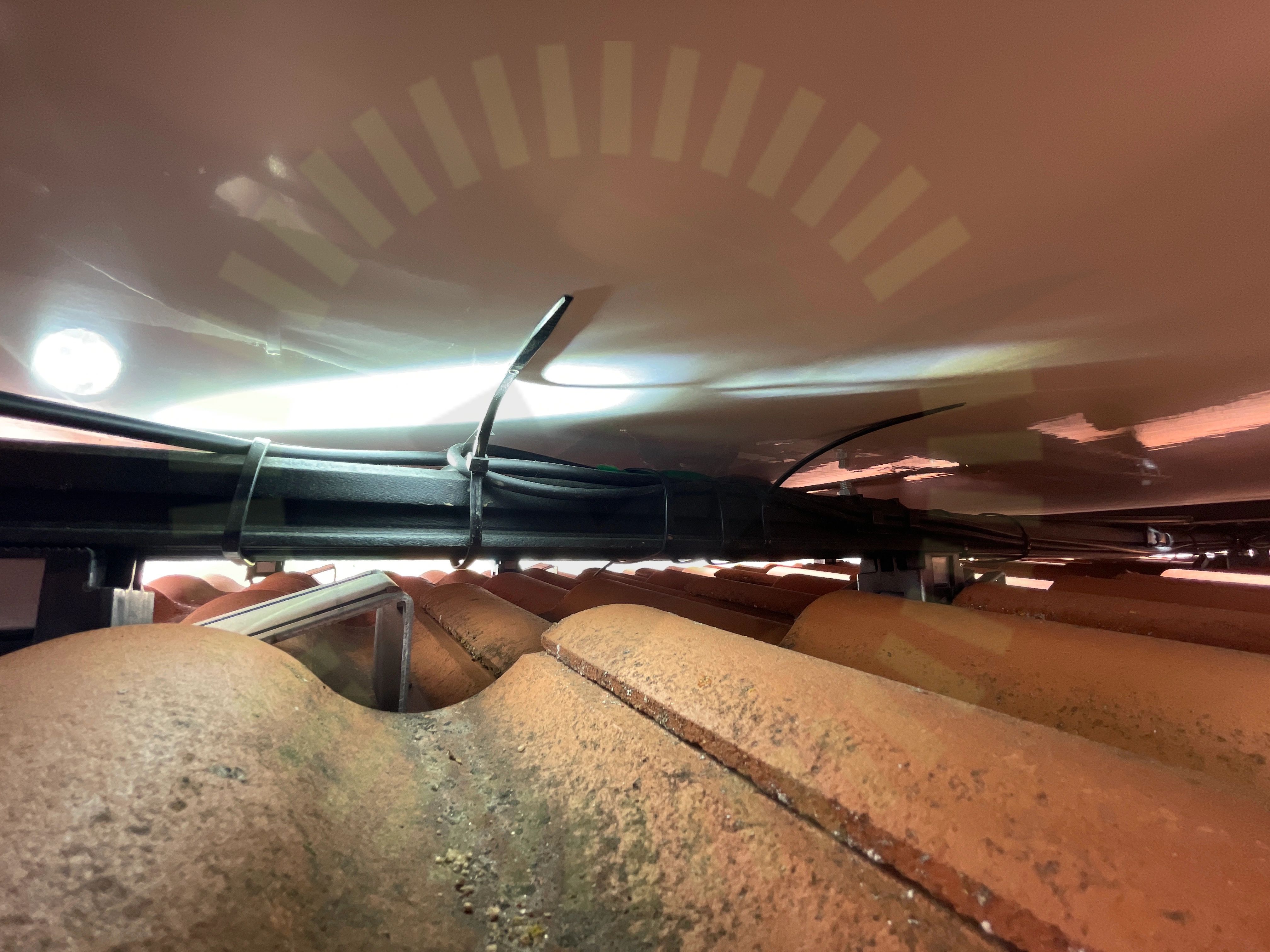

2.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Påfrestas vid buntbandet.
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
SolarEdge: S-Serie
Anmärkningar
1/5

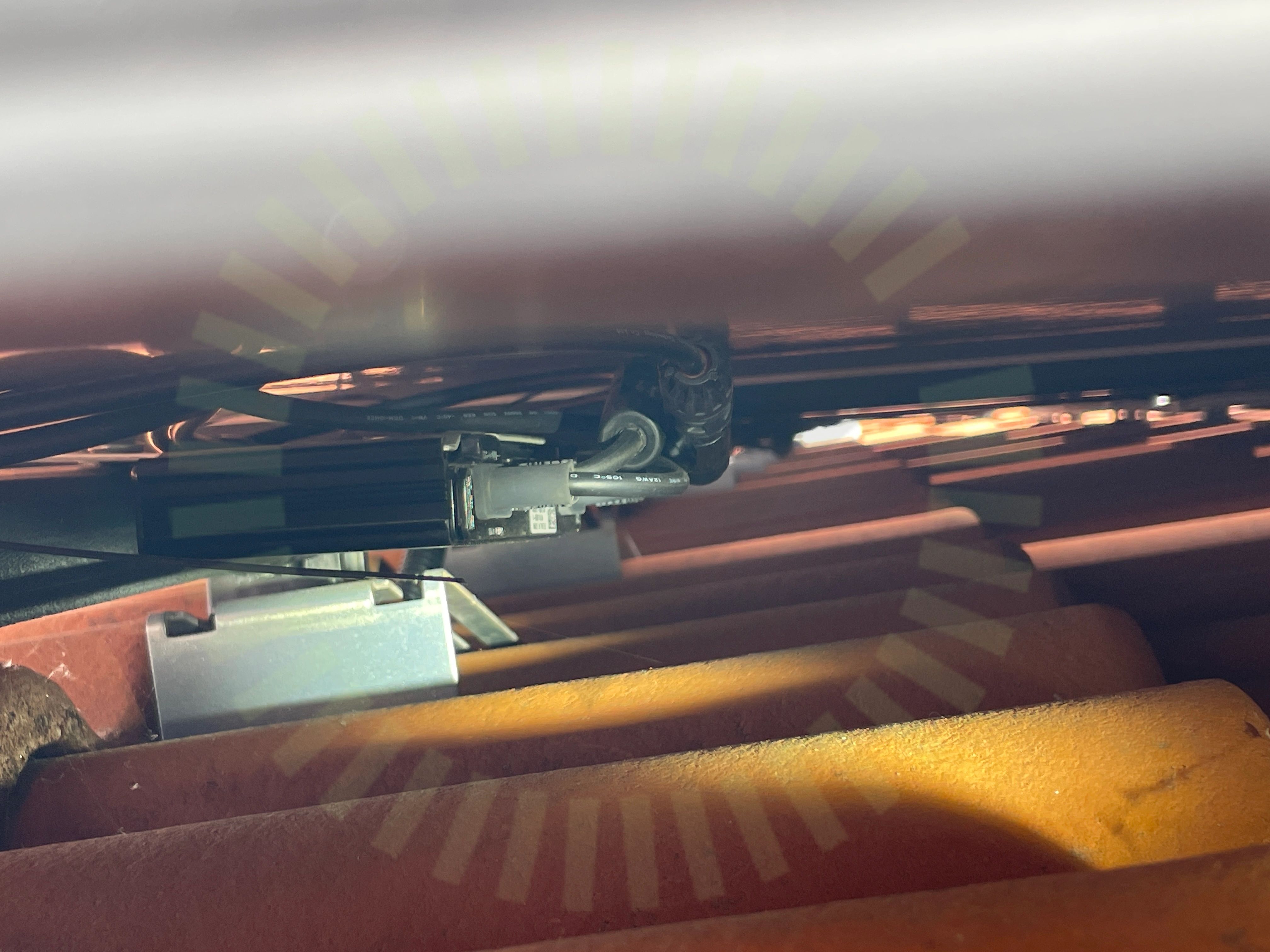

3.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas utgångar.
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE3K-10K
Anmärkningar
3/37

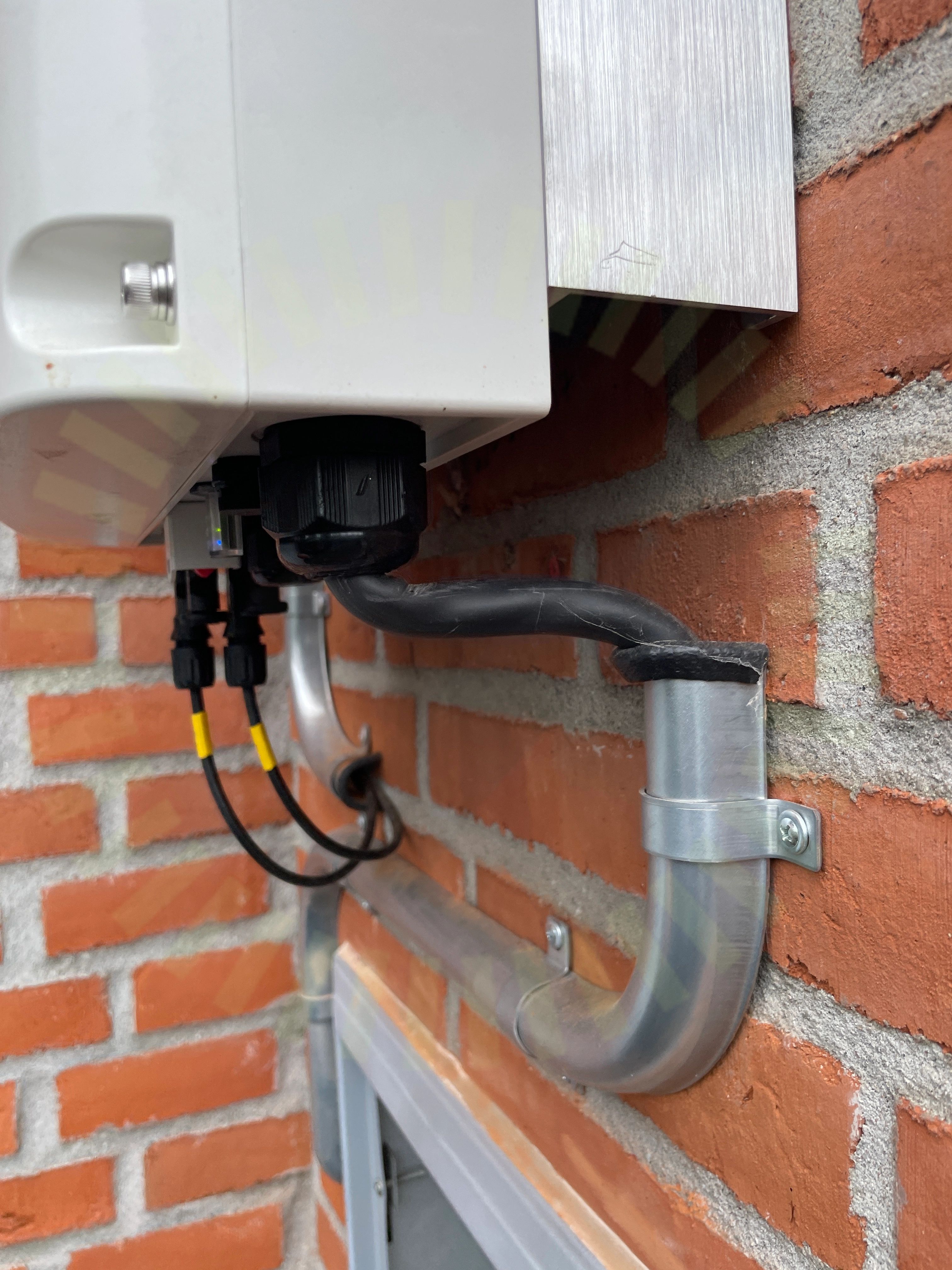

4.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd.

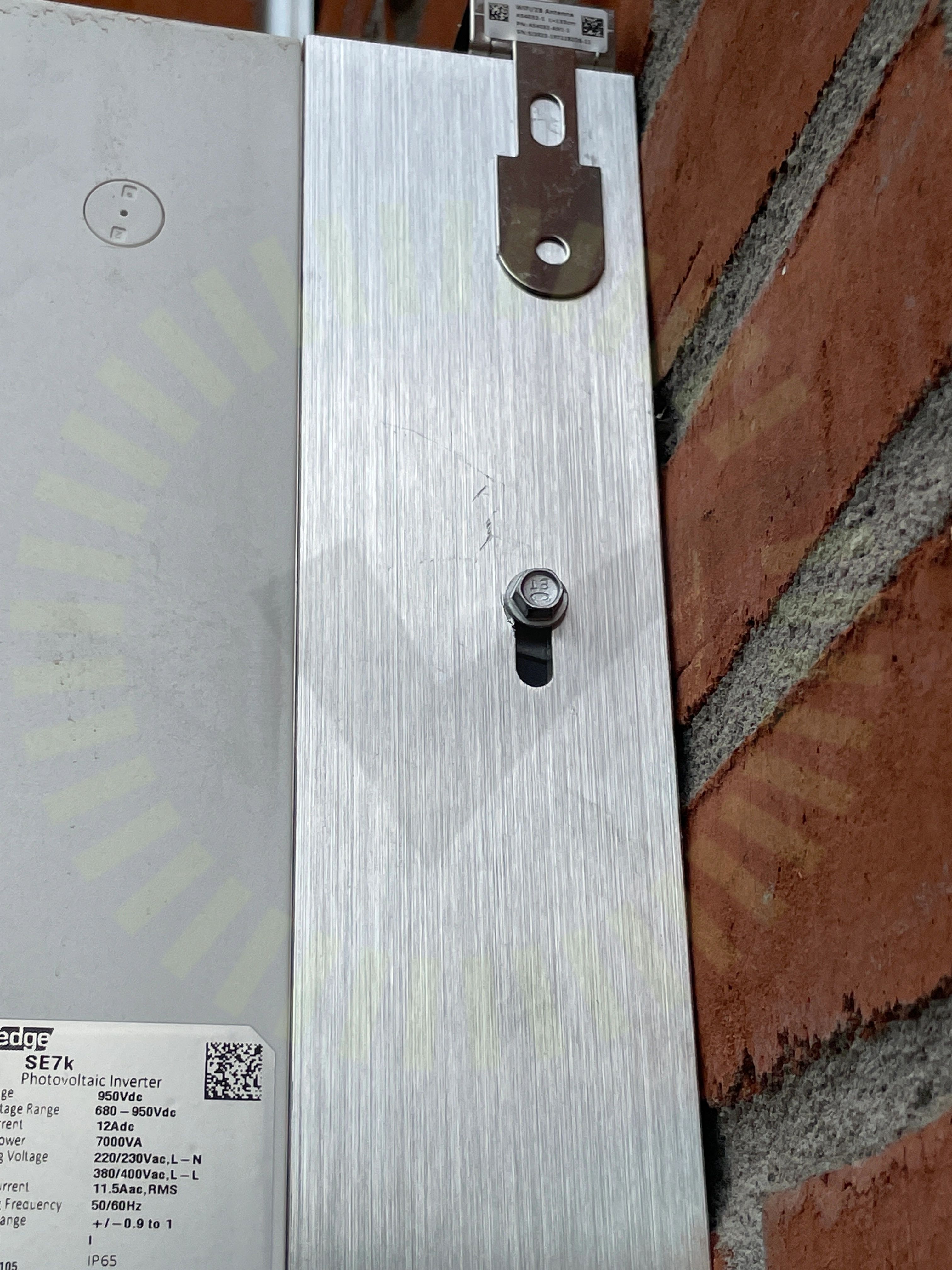

4.2 Fastsäkring av växelriktare
Inte godkändVäxelriktaren är inte fastsäkrad med produktens egna skruv.
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29
4.3 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknar märkning i centralen inomhus.
SEK 457, Sida 42
Godkända kontrollpunkter
33/37AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Ej tillgängligt vid besiktning
1/37Tillförlitligt fäst
