Besiktningsrapport

9.4

Installation genom

1KOMMA5°

Datum

13 december 2023

Ort

Furulund , Skåne län

Klämmor rätt förläggning

Kopplingslåda

Kabeluppfästning

+ 1

93% godkända7% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Papptak

VäxelriktareSolarEdge: SE5-10K RWS

TillbehörElmaterial: Kapsling

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

1/15

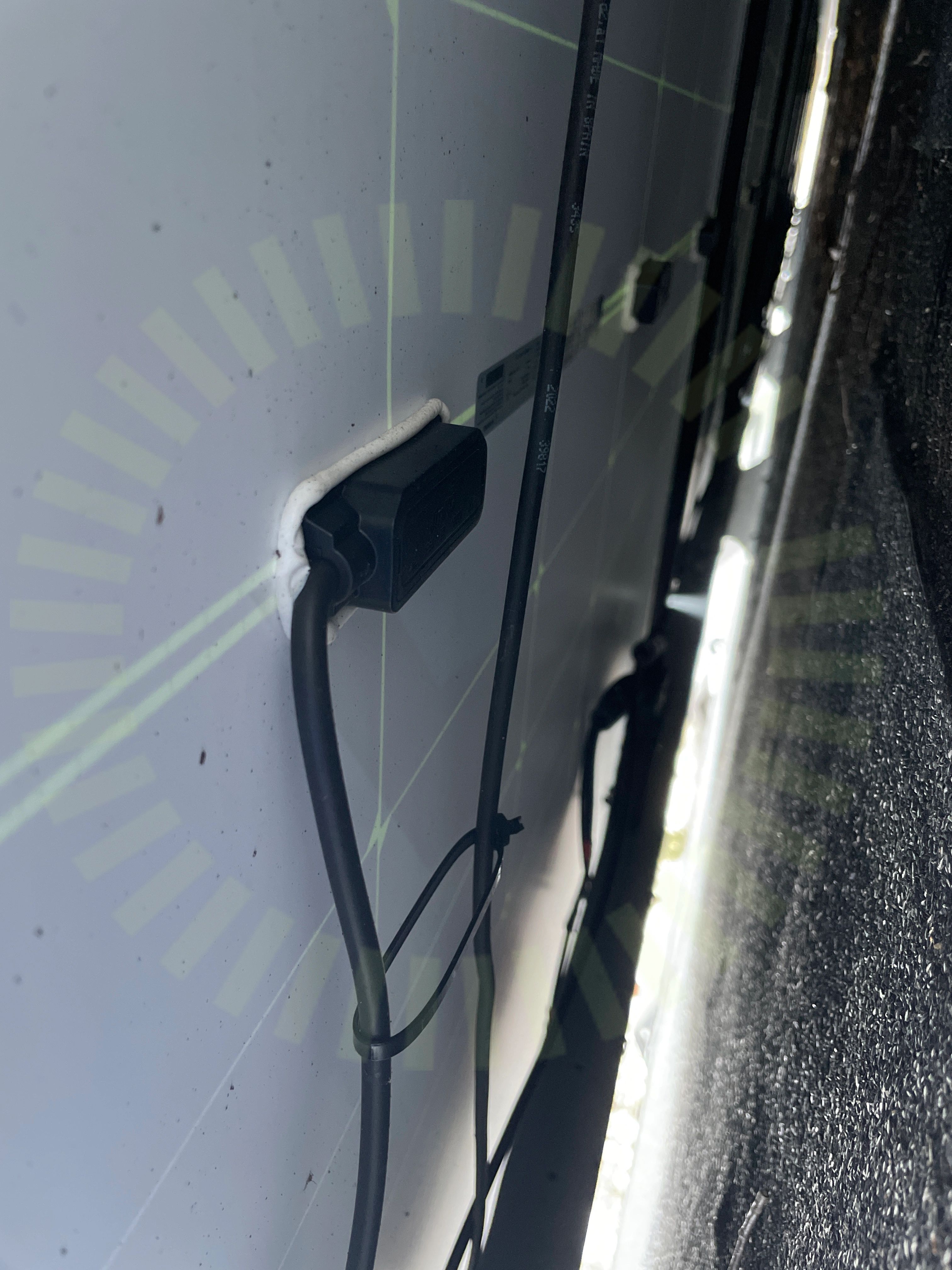

2.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/15

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolarEdge: S-Serie

Anmärkningar

1/5

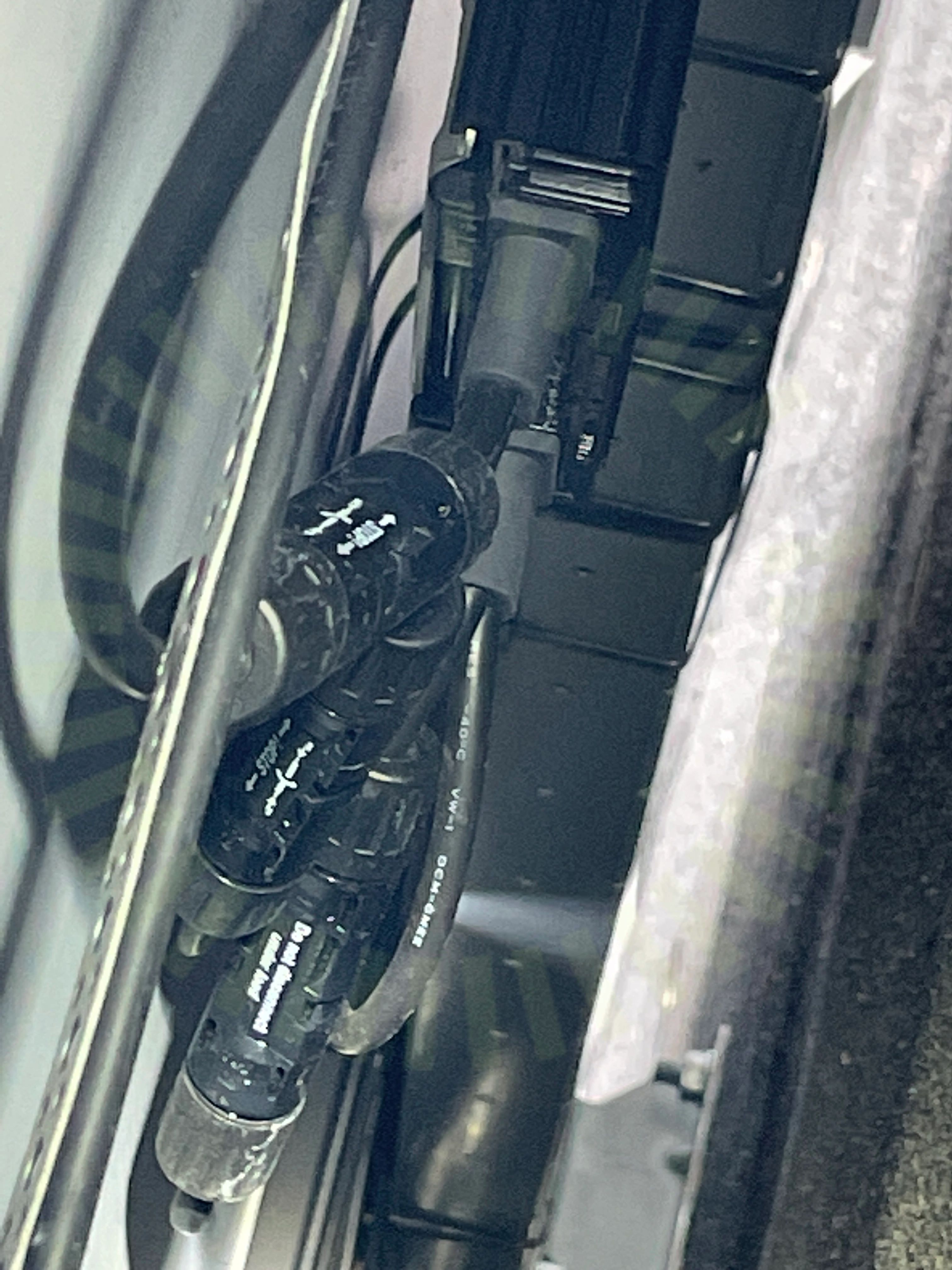

3.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE5-10K RWS

Anmärkningar

2/41

4.1 Placering: Avstånd

Inte godkänd

Avstånd till tak 320mm och avstånd till vägg är 75mm. Avstånd stämmer inte överens med tillverkarens anvisningar.

Application Note - Clearance Guidelines for Mounting Three Phase Inverters

4.2 Växelriktare: El: Dimensionering

Inte godkänd

Uträkning från SolarEdge Design saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

39/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressGenomföringarHuvudsäkringInformering av solcellerKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlacering: InfästningPlacering: VinkelSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: El: KontakterVäxelriktare: InstallationVäxelriktare: InternetVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

1/1

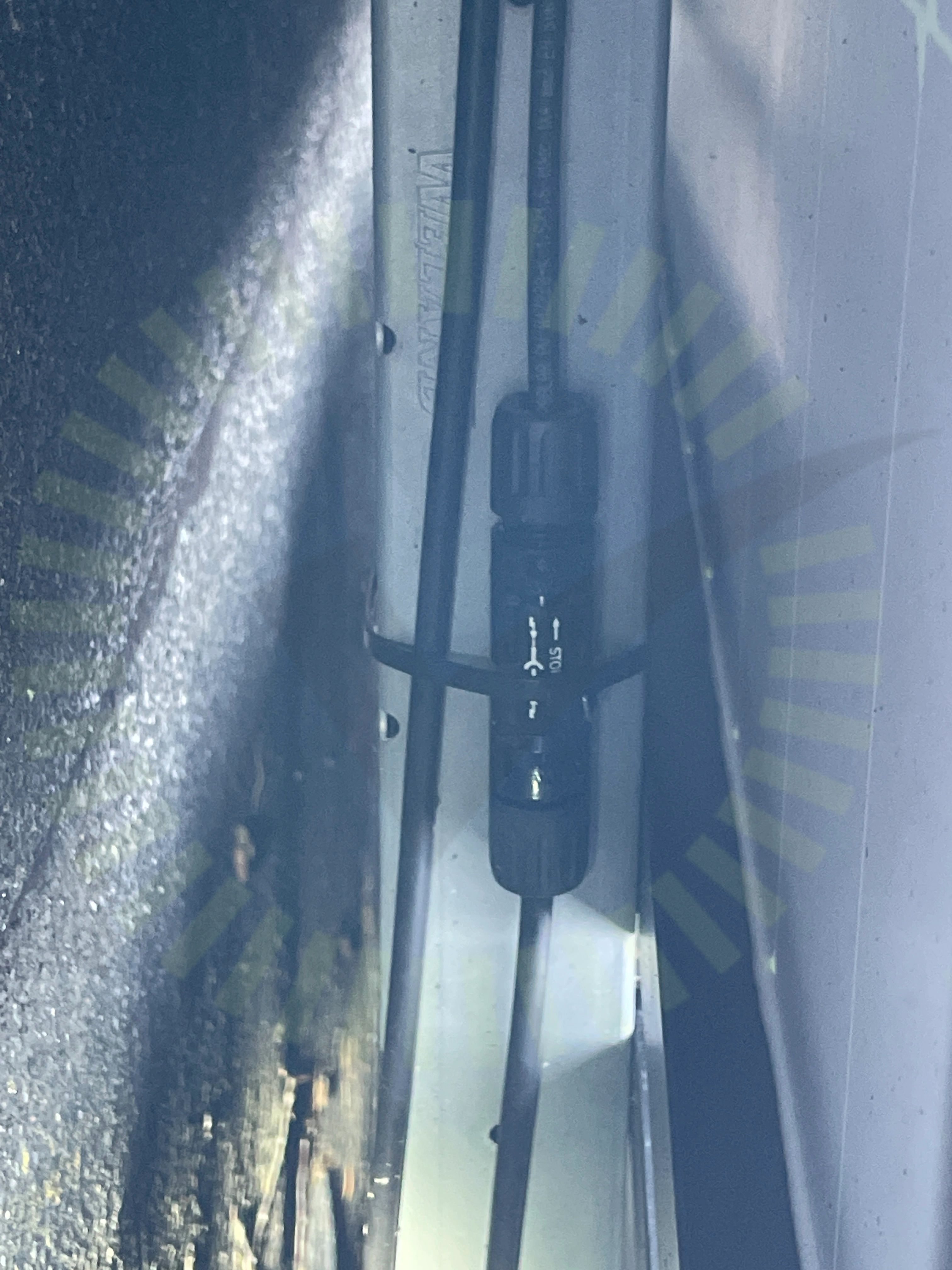

5.1 Kontaktdon

Inte godkänd

Buntband får ej fästas över kontaktkroppen.

MA231 (de_en) Assembly instructions, Sida 3.

Weland Stål: Papptak

Anmärkningar

2/23

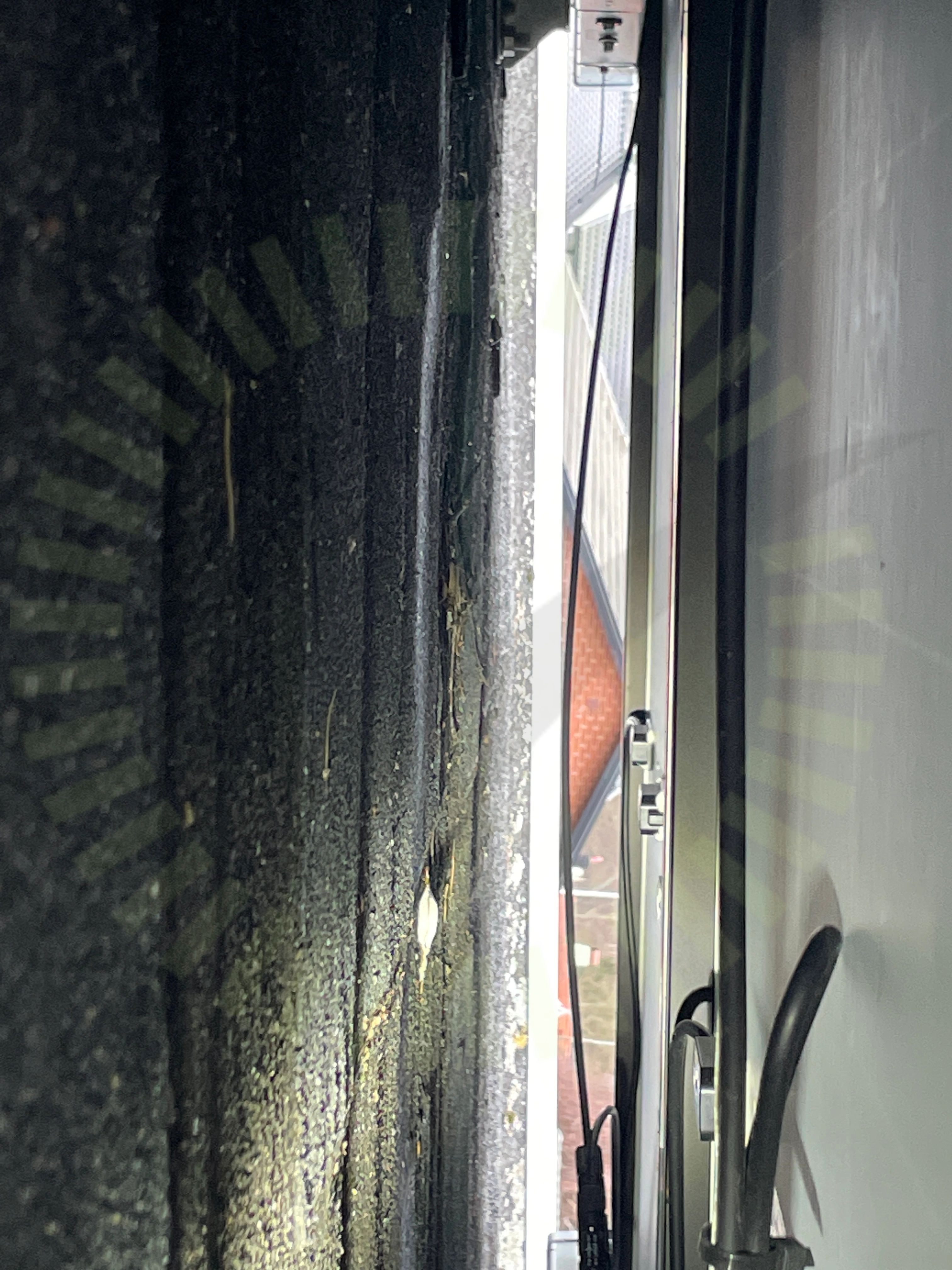

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

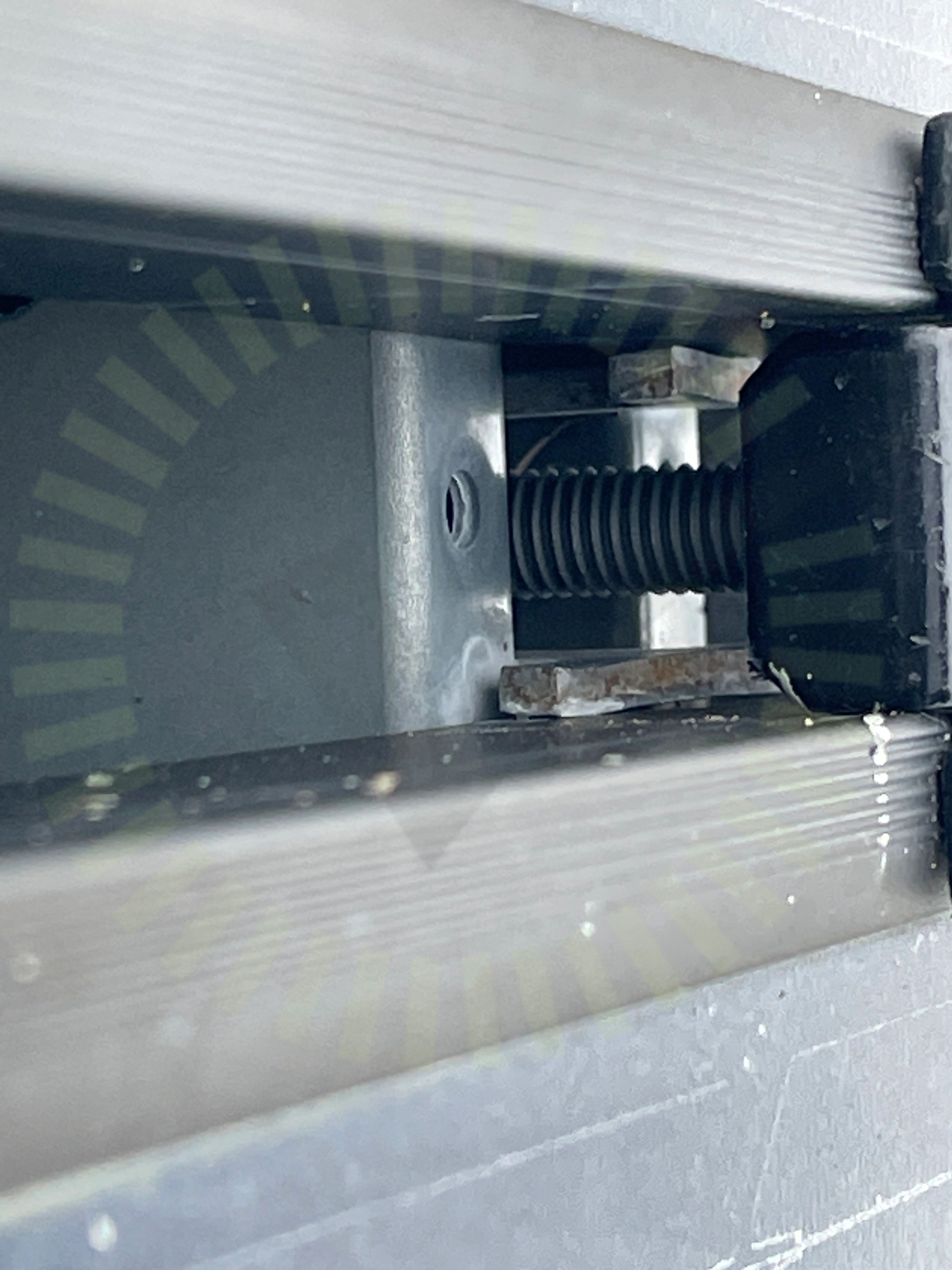

6.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

20/23

Använd tätskiktsdukCC infästningarDC kabel förläggningFastskruvning av stödplattaFrämmande materialFöremål mellan skena och panelramInfästning: Infästning RåspontKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

C-profil
