Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Svea Solar

Datum

19 april 2023

Ort

Rimbo, Stockholms län
Takkrokarnas CC skenstart
Skenskarvar
Kabeluppfästning
82% godkända18% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareGoodWe: GW17-25K SDT G2 Series
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

9/25
Främmande material

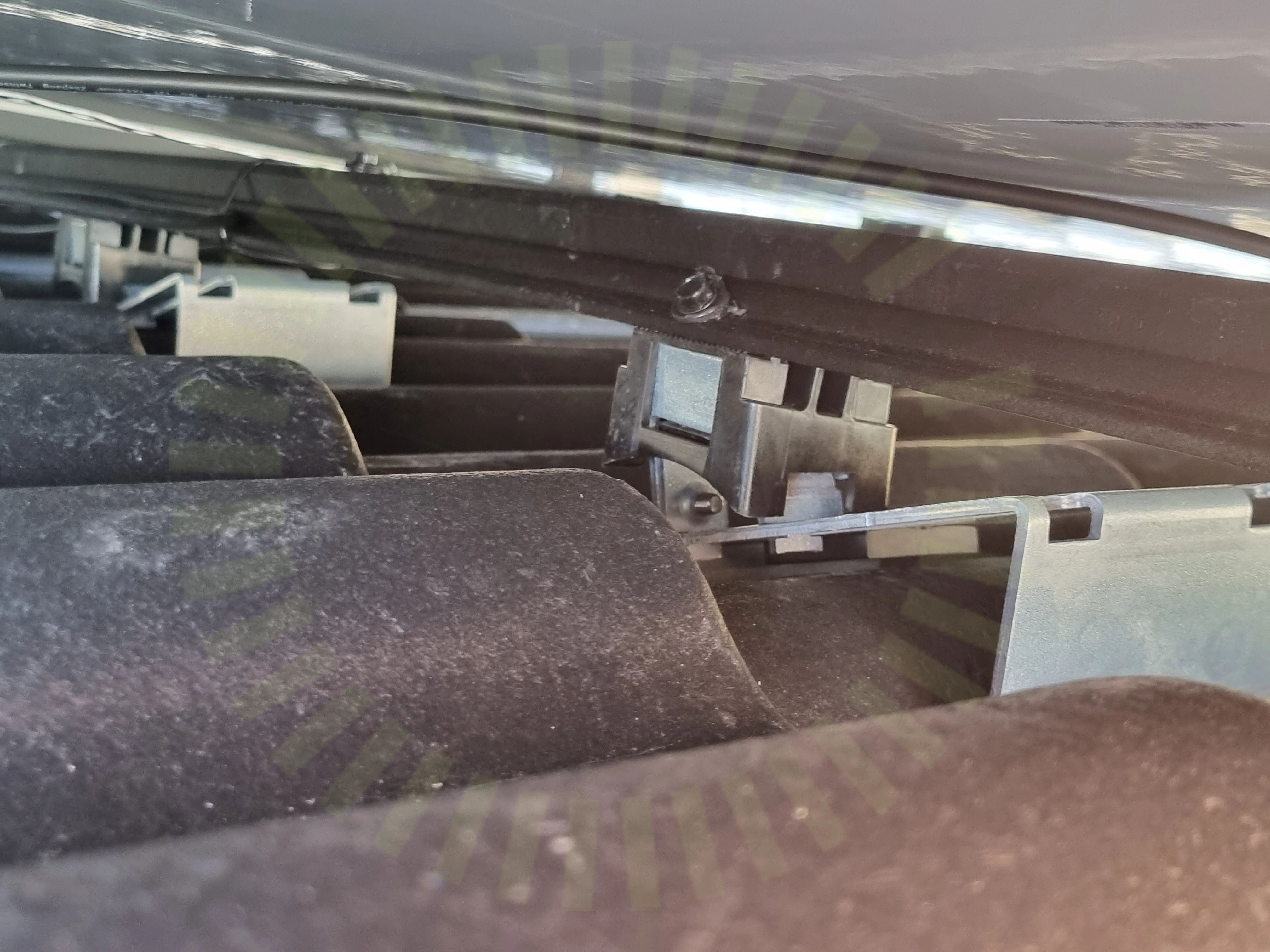

2.1 Främmande material

Inte godkänd

Fel skruv är använda till infästningarna.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Klämmans orientering

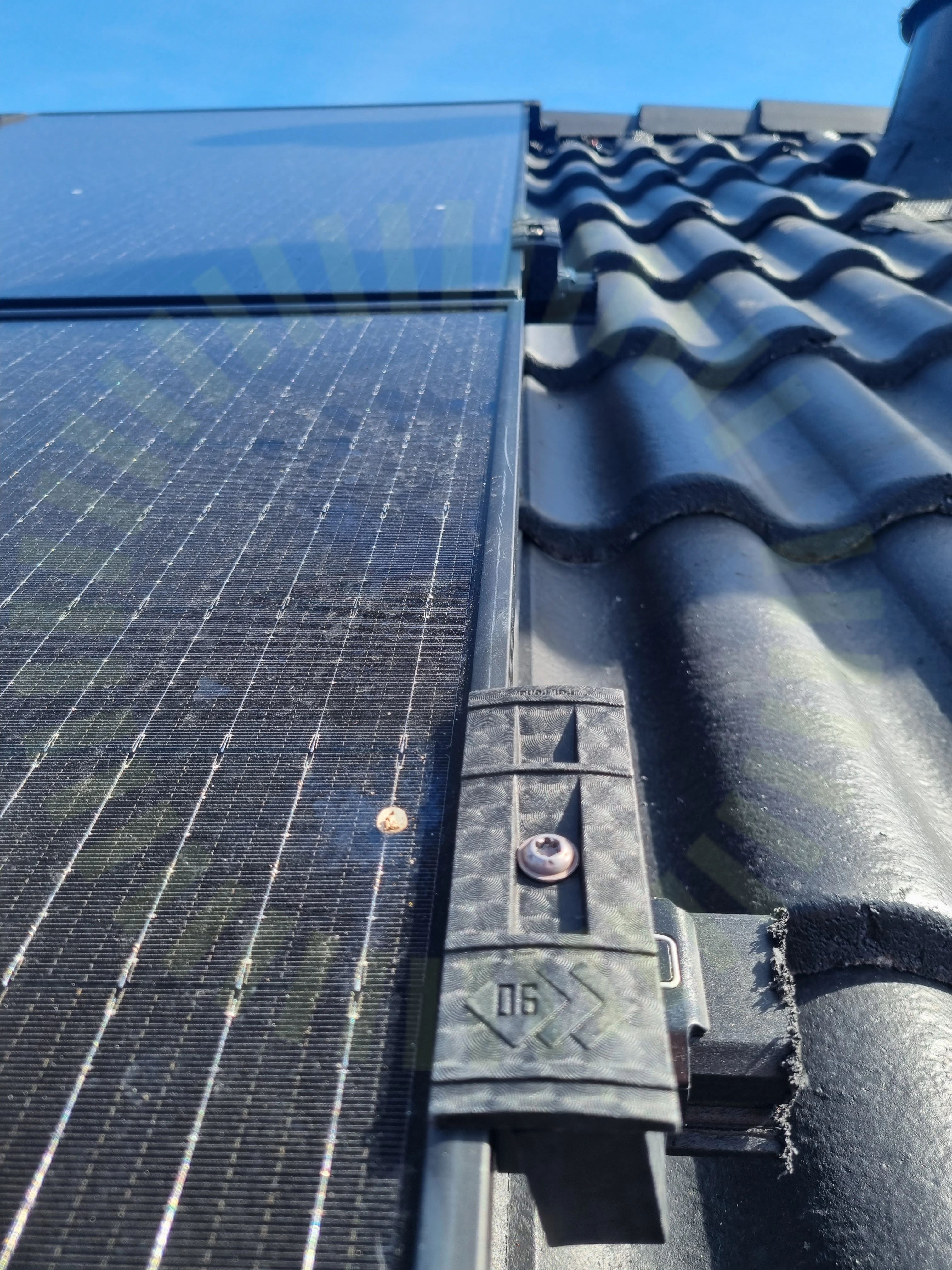

2.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Kabeluppfästning

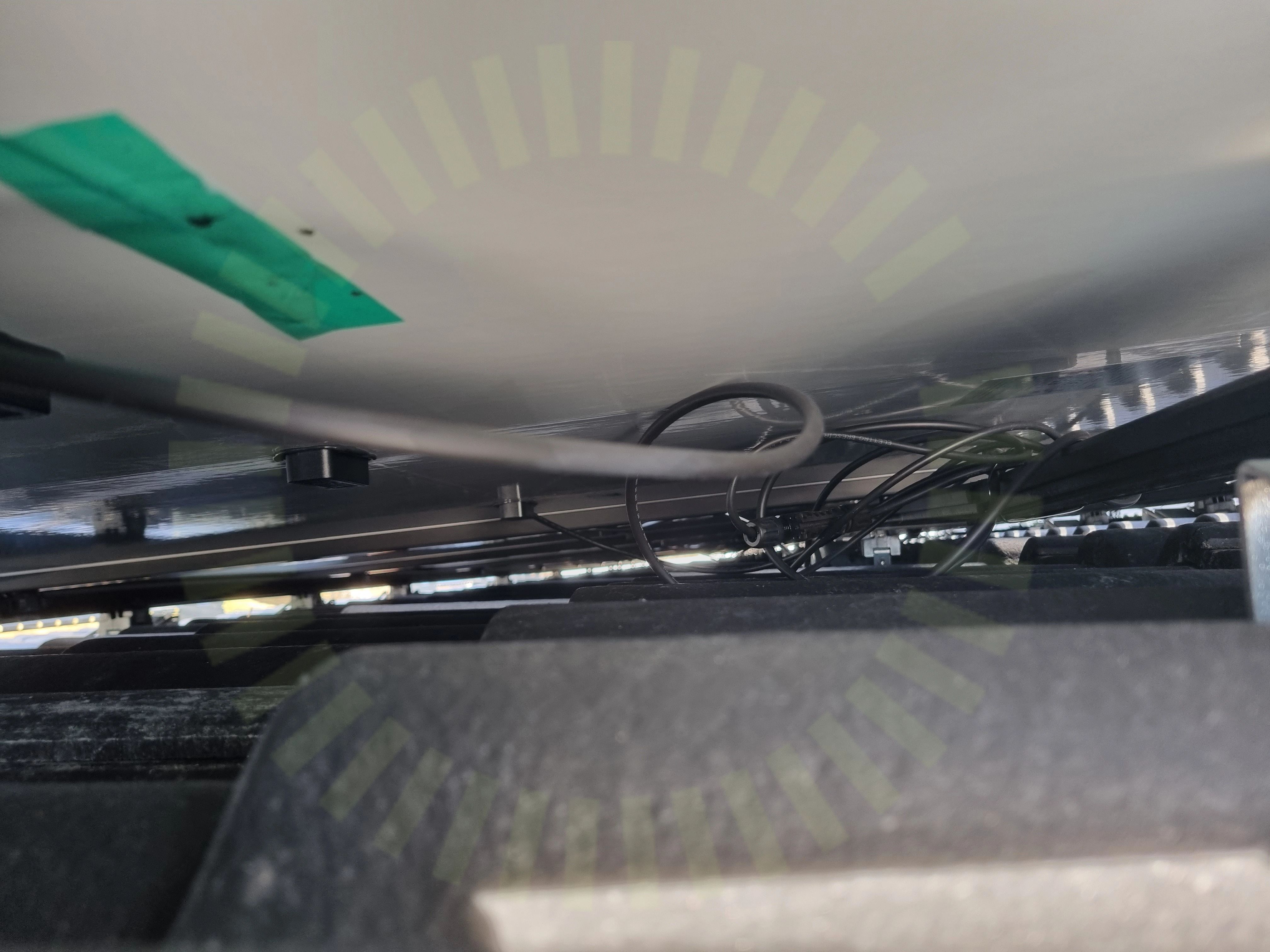

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

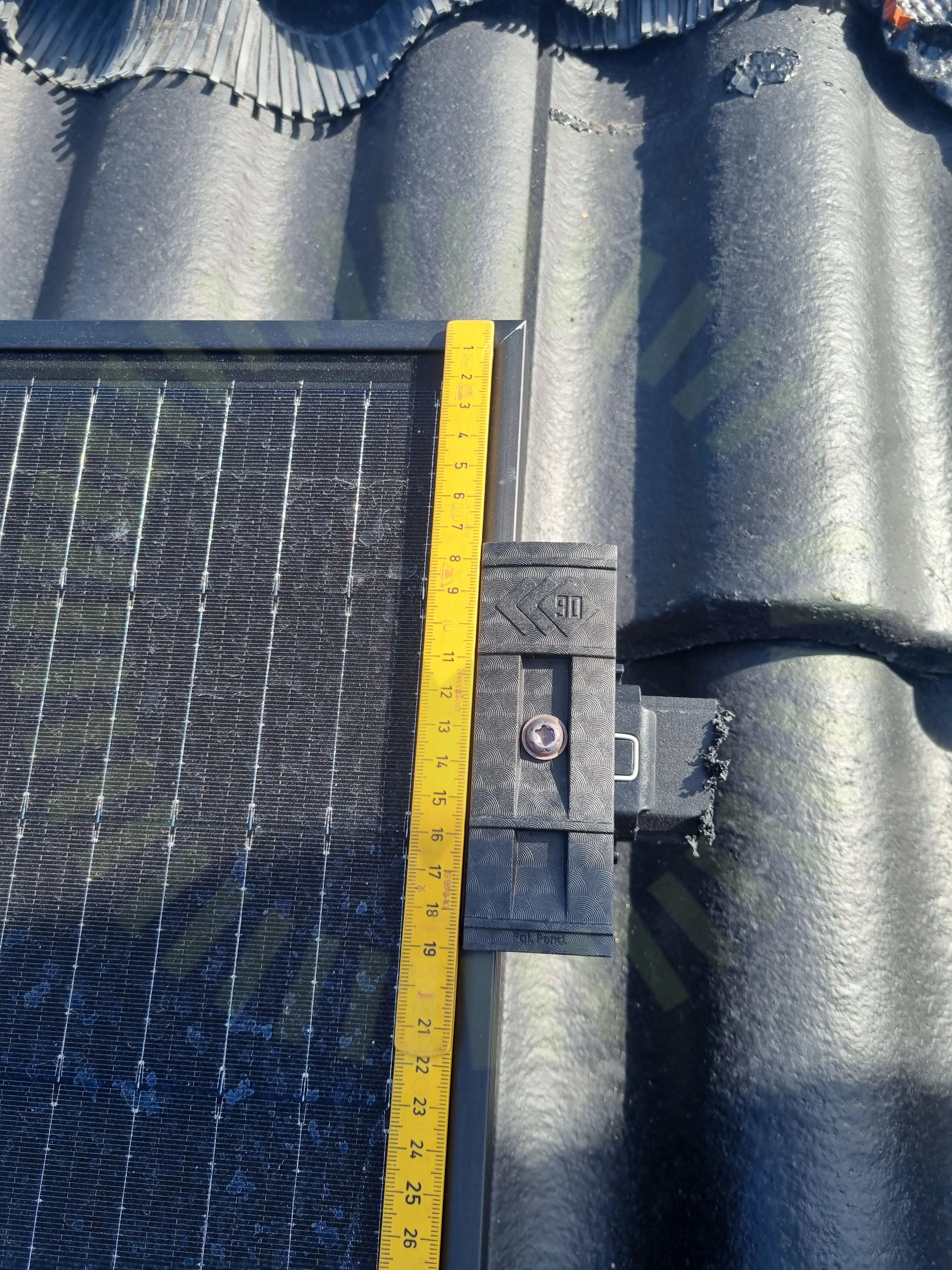

Skenans utstick för klämma

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

2.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas på vissa skenor helt, andra är felplacerade.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

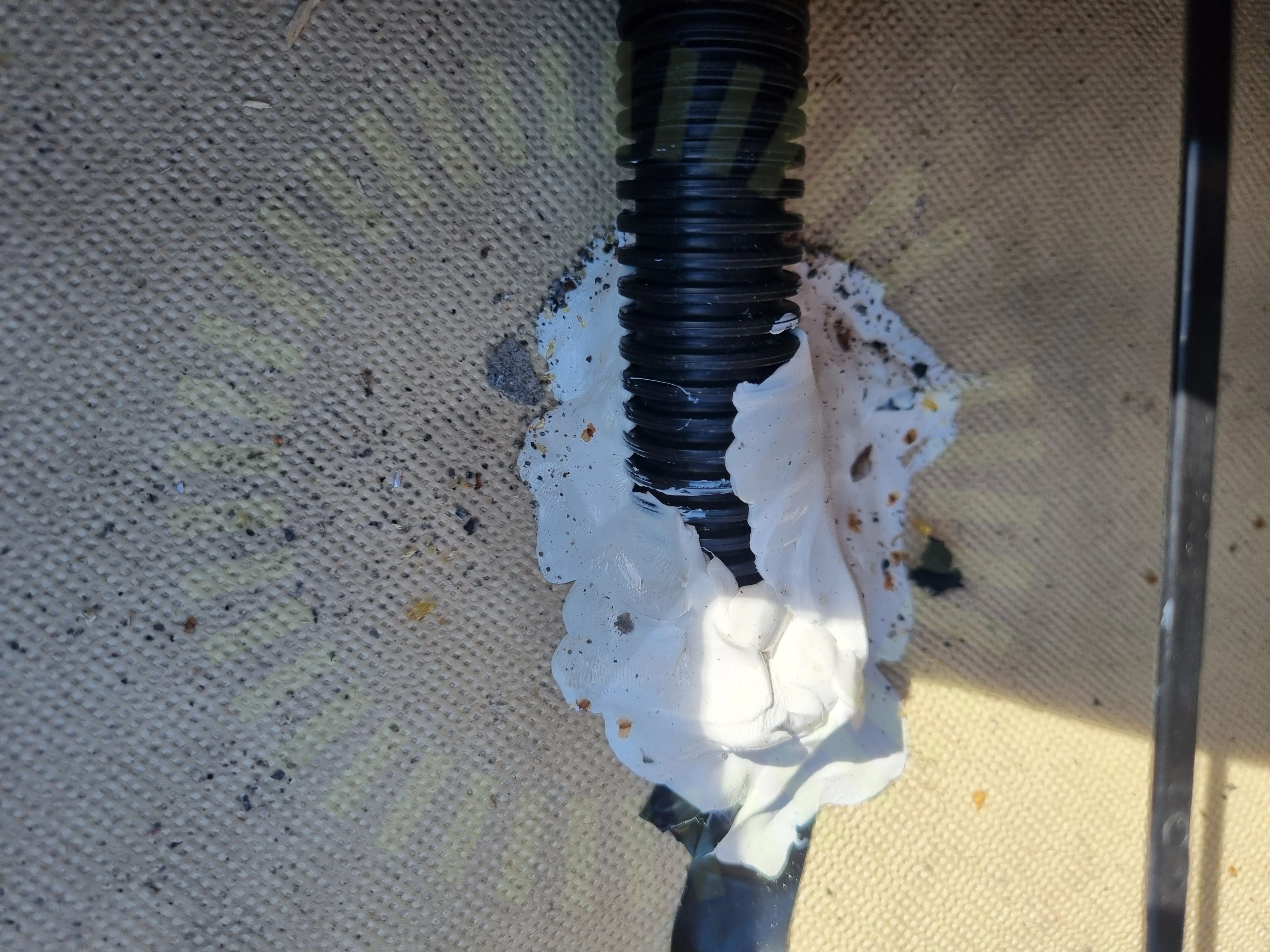

Takgenomföring

2.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenskarvar

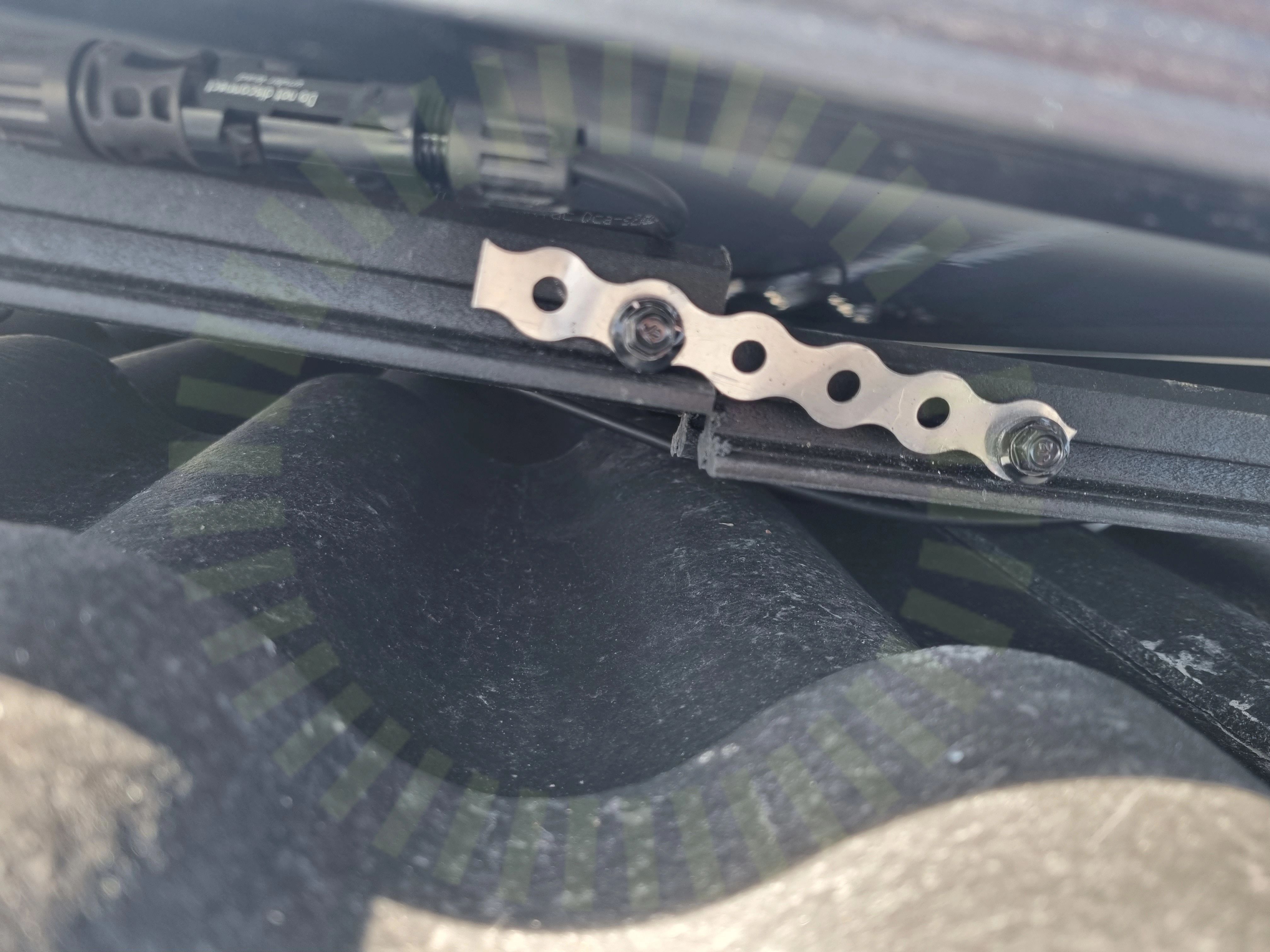

2.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

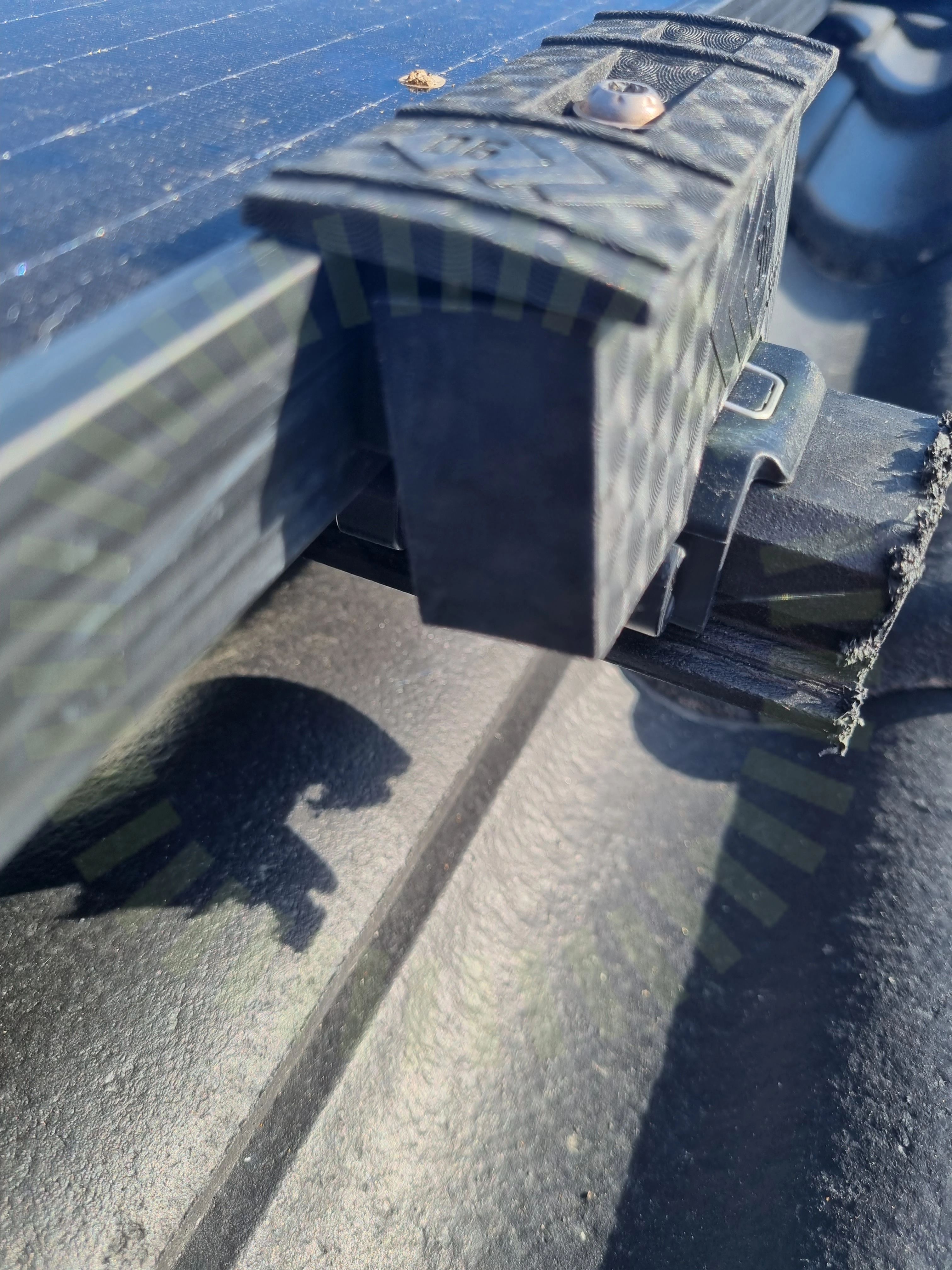

Ändklämmor

2.8 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7
Takkrokarnas CC skenstart

2.9 Takkrokarnas CC skenstart

Inte godkänd

Avstånd mellan första och andra infästning felaktig. Uppmätt 1200mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

16/25
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialTakkrokstyperTermisk brytpunkt skenor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

5/18

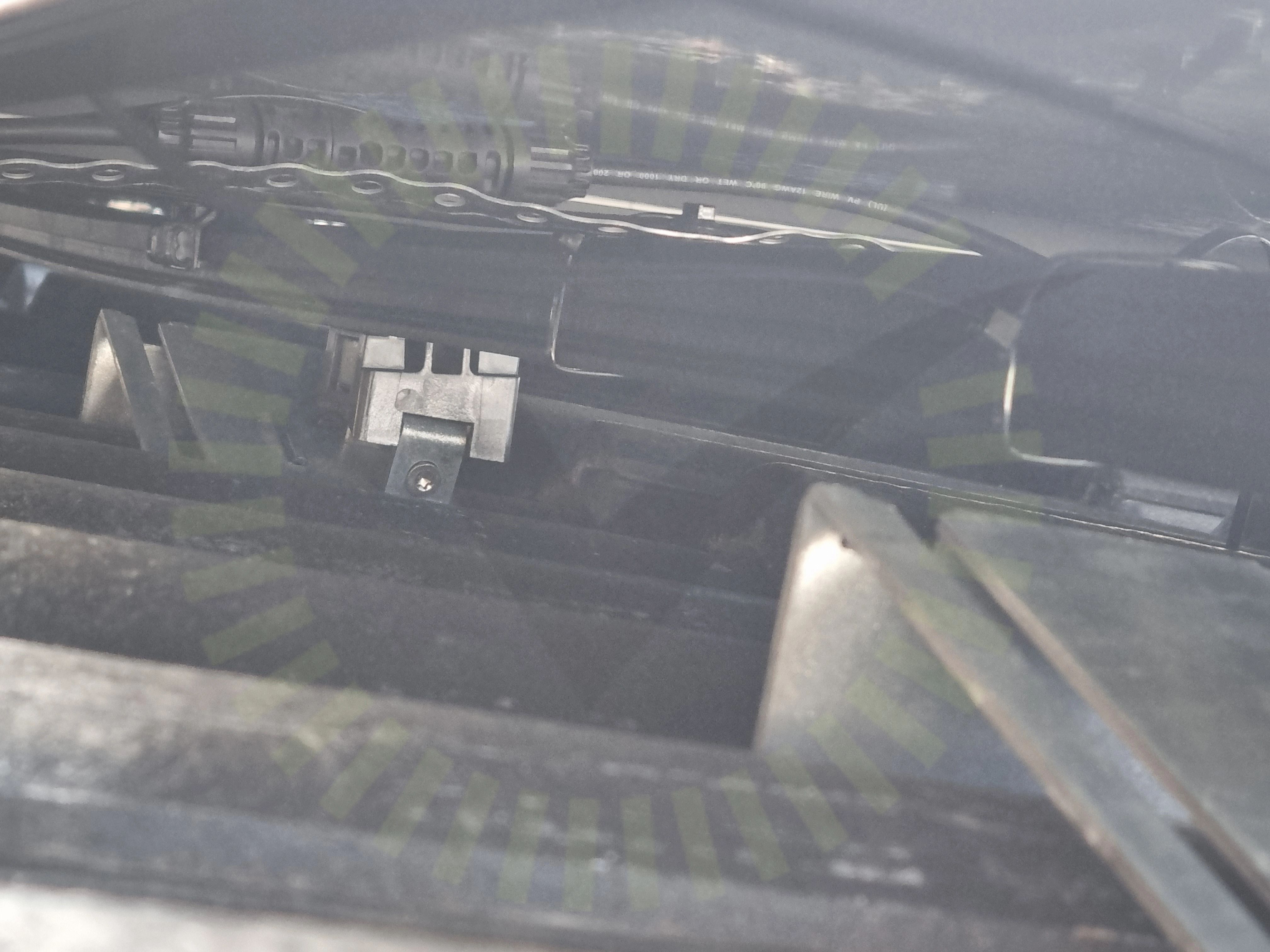

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.
Kontakter

3.3 Kontakter

Inte godkänd

Kontakt monterad av installatör är ej korrekt åtdragen.

Kopplingslåda

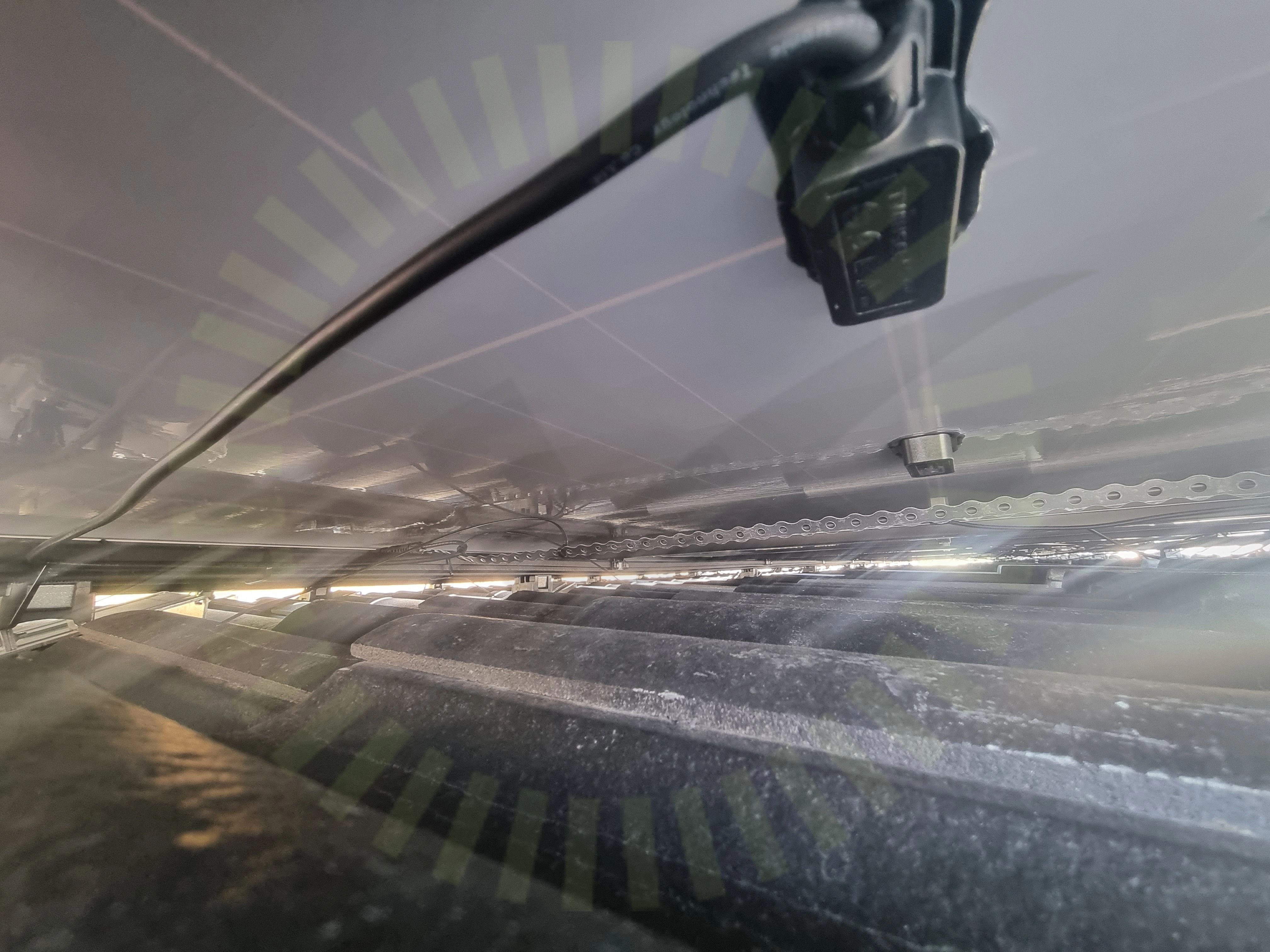

3.4 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade.

Stress på kontakter

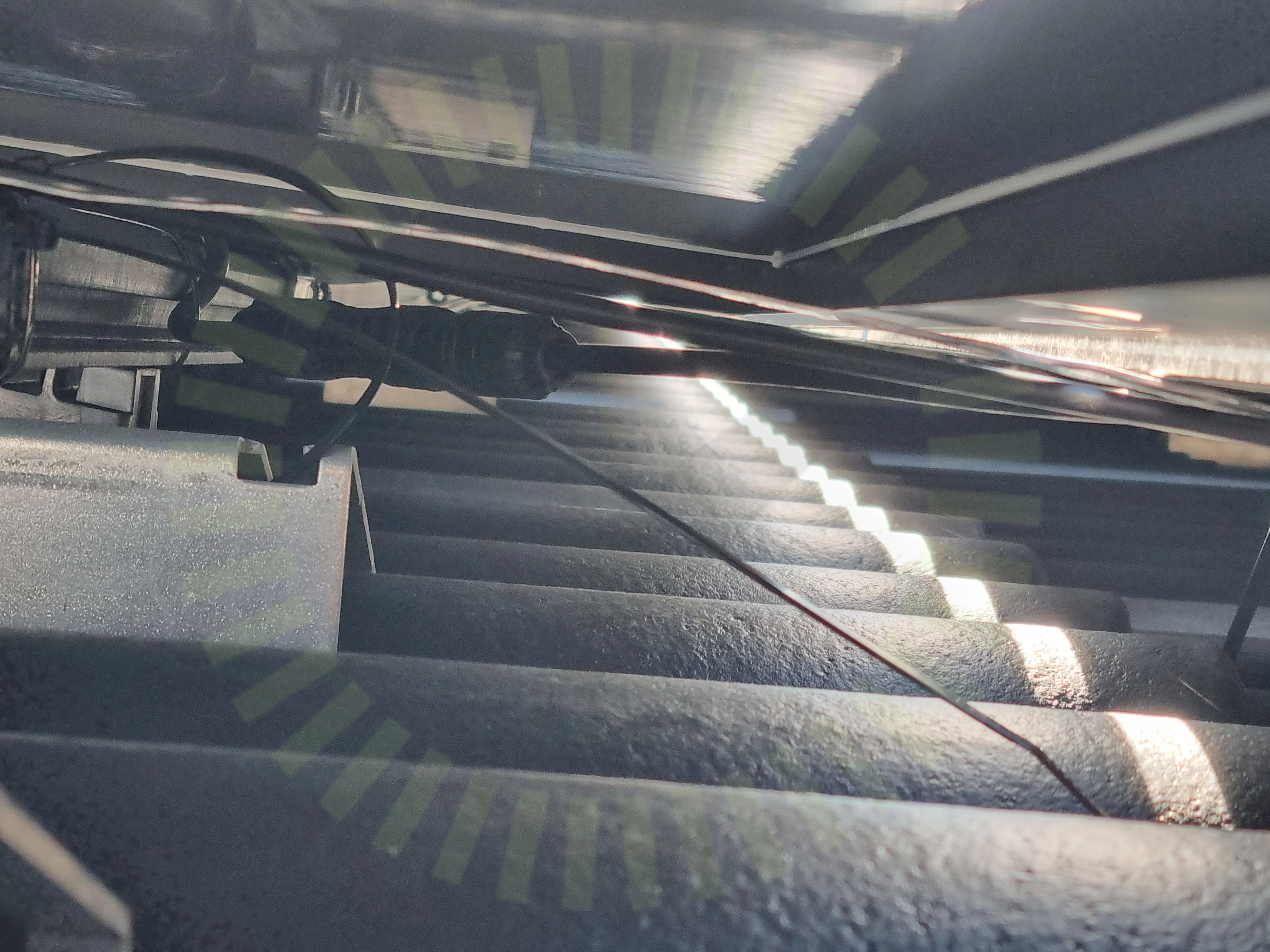

3.5 Stress på kontakter

Inte godkänd

Kontakt hänger med kablage som drar åt vars ett håll.

Godkända kontrollpunkter

12/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35
Genomföringar

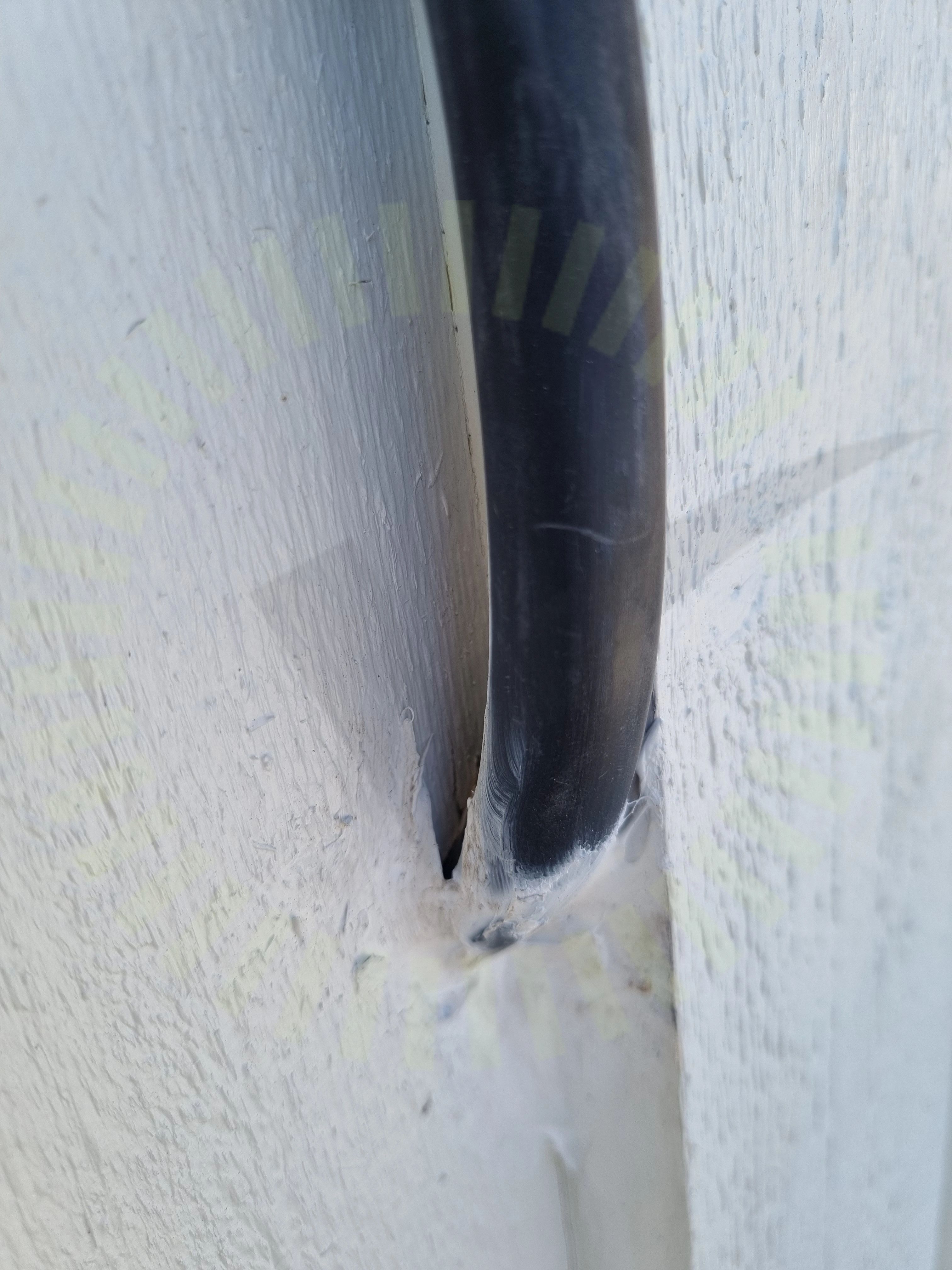

5.1 Genomföringar

Inte godkänd

Genomföring inte tätad ordentligt.

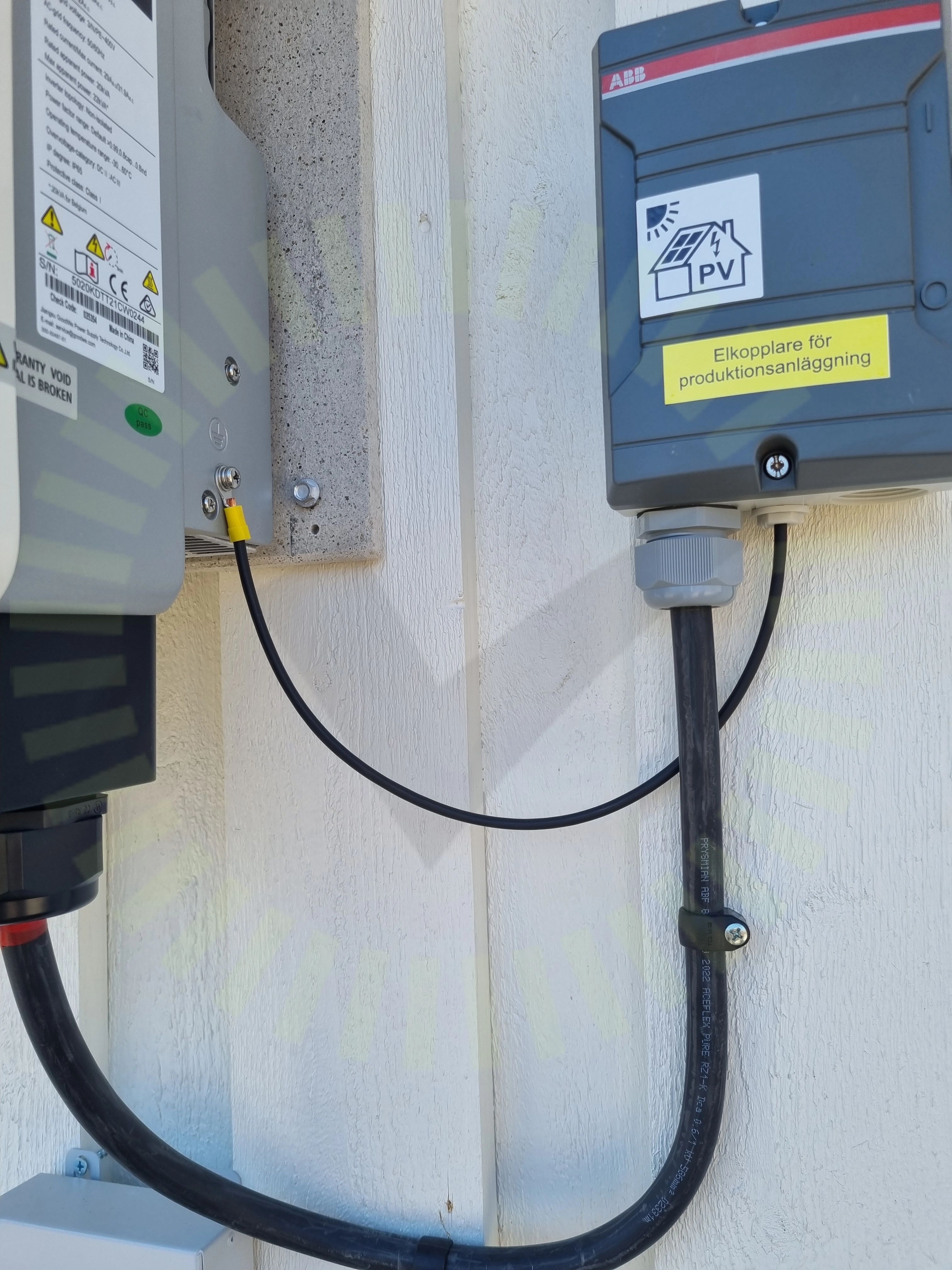

Jordning av chassi

5.2 Jordning av chassi

Inte godkänd

Jordledare har fel färg till växelriktaren.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

Godkända kontrollpunkter

33/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
