Besiktningsrapport
8.1
Installation genom
Sunpower Group Sweden 1 AB
Datum
23 oktober 2023
Ort
Älmeboda, Kronobergs län
Förbindelse av kontakter
Skenornas infästning
DC kabel förläggning
+ 10
81% godkända
19% ej godkända
Om installationen
Paneler
Longi: LR5-54HIH
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
GroWatt: MID15~25KTL3-X
Tillbehör
Säkerhetsbrytare AC
Installerad av Sunpower Group Sweden 1 AB som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Tak 1, Longi: LR5-54HIH
Anmärkningar
6/17

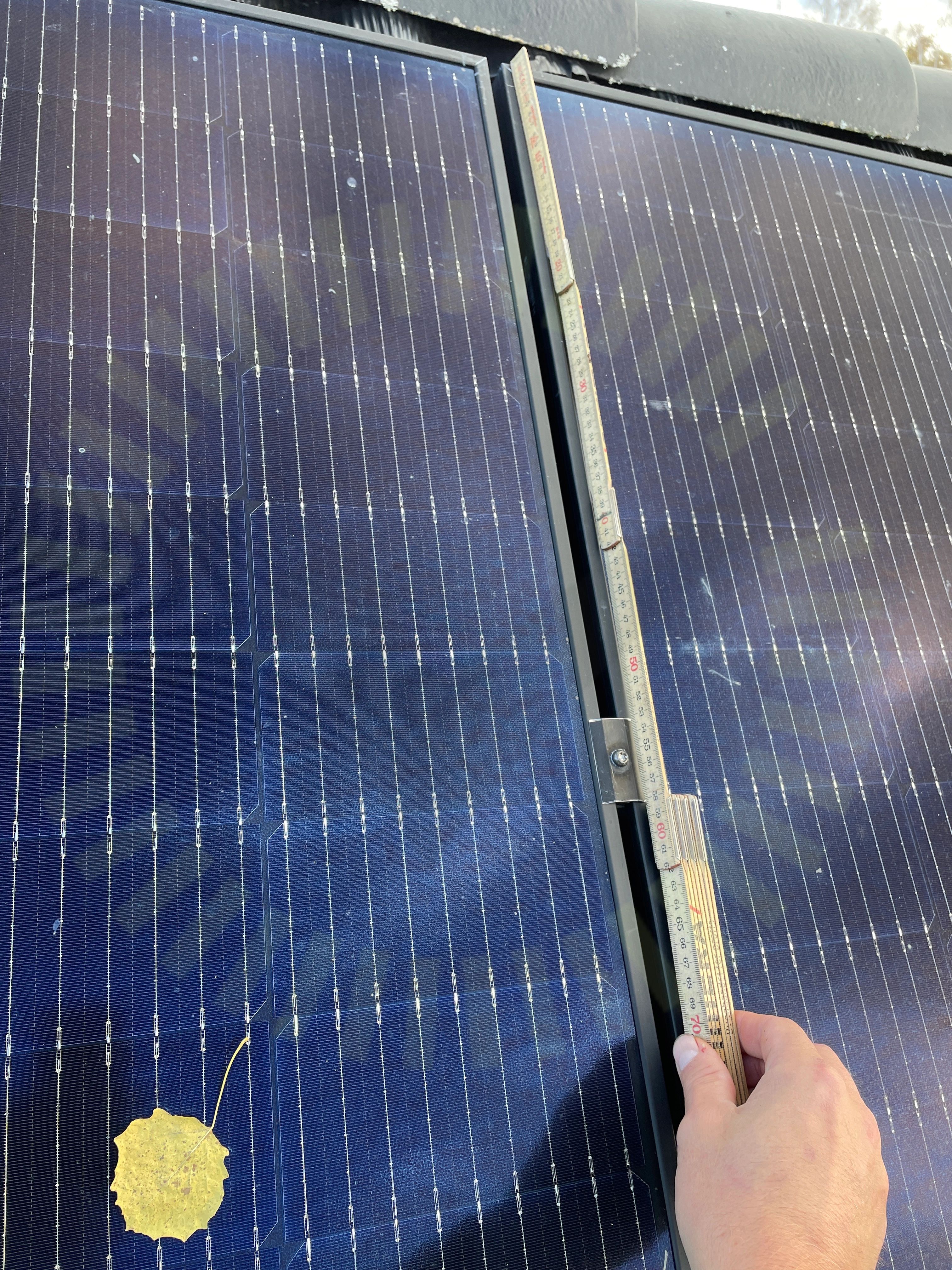

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
3.2 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.
3.3 Panelkablaget generell böjradie
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.
3.4 Panelkablagets böjradie
Inte godkänd
Paneltillverkaren anvisar minsta böjradie till 43 mm. Uppmätt ca 20 mm
3.5 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

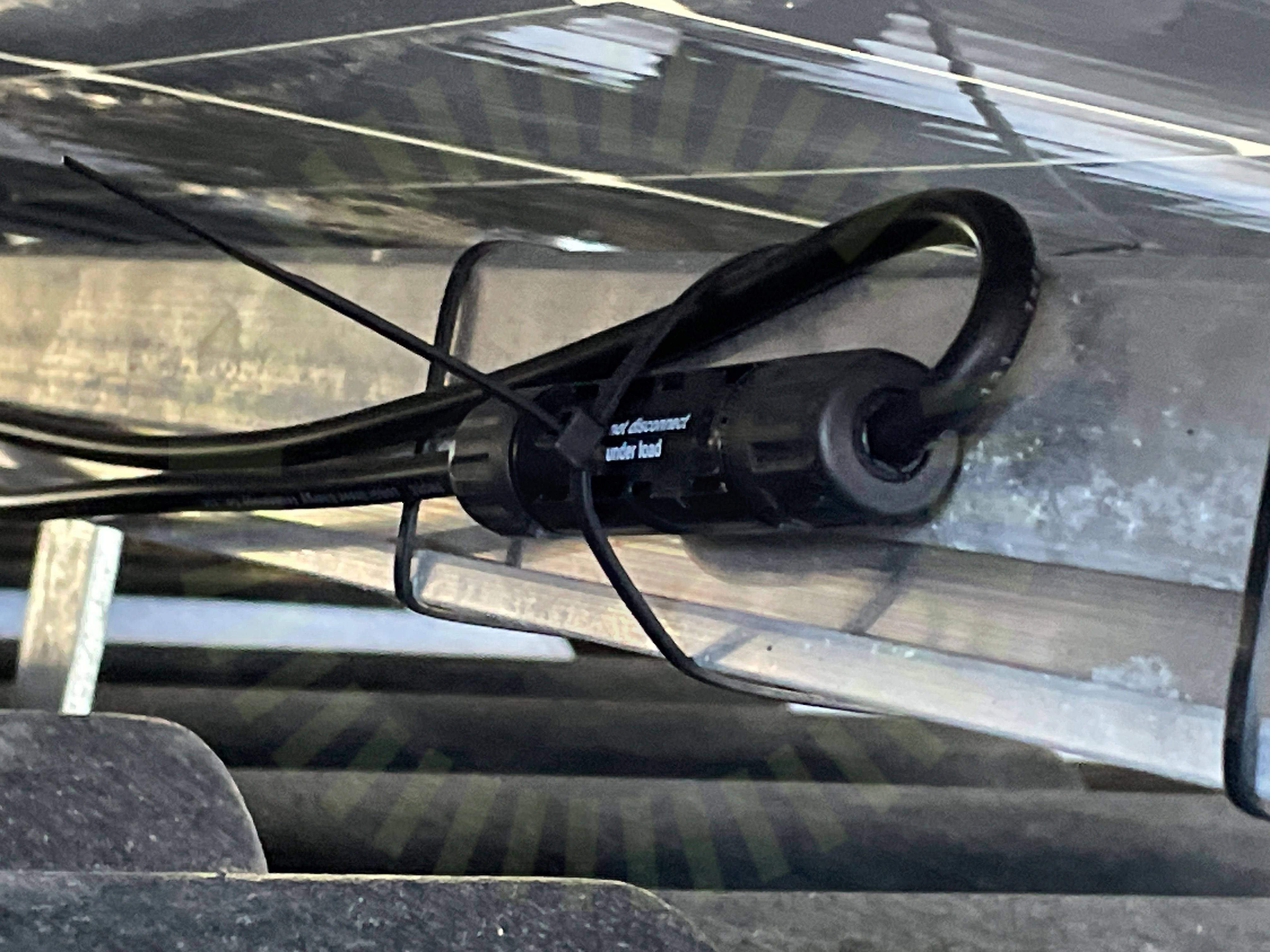

3.6 Stress på kontakter
Inte godkänd
Buntband får ej placeras över kontaktdonet och kabeln ska förläggas rakt ur kontaktdonet.
Godkända kontrollpunkter
10/17
Ej tillgängligt vid besiktning
1/17
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
7/22

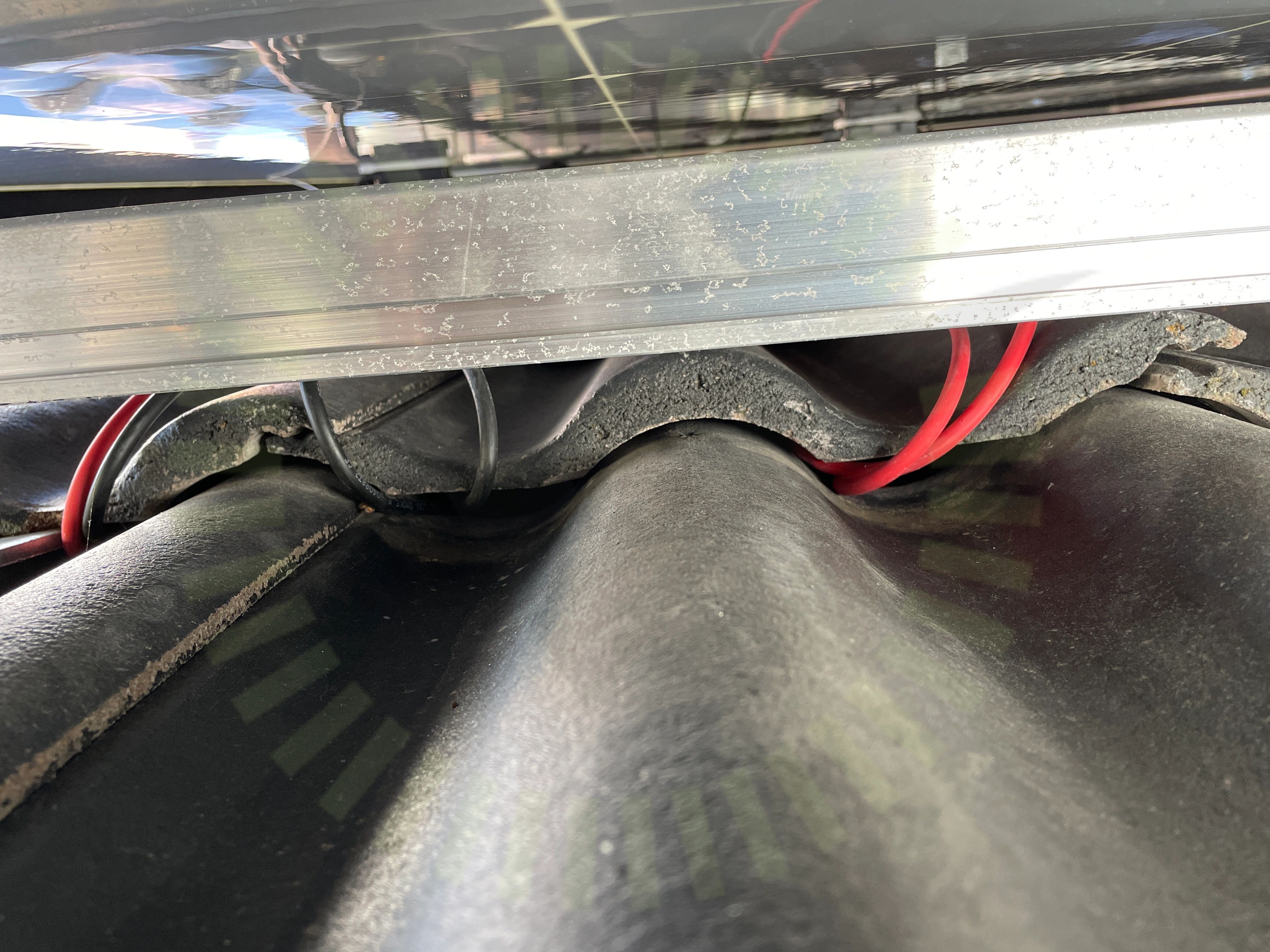

4.1 DC kabel förläggning
Inte godkänd
Kablage ligger mot skarp kant.

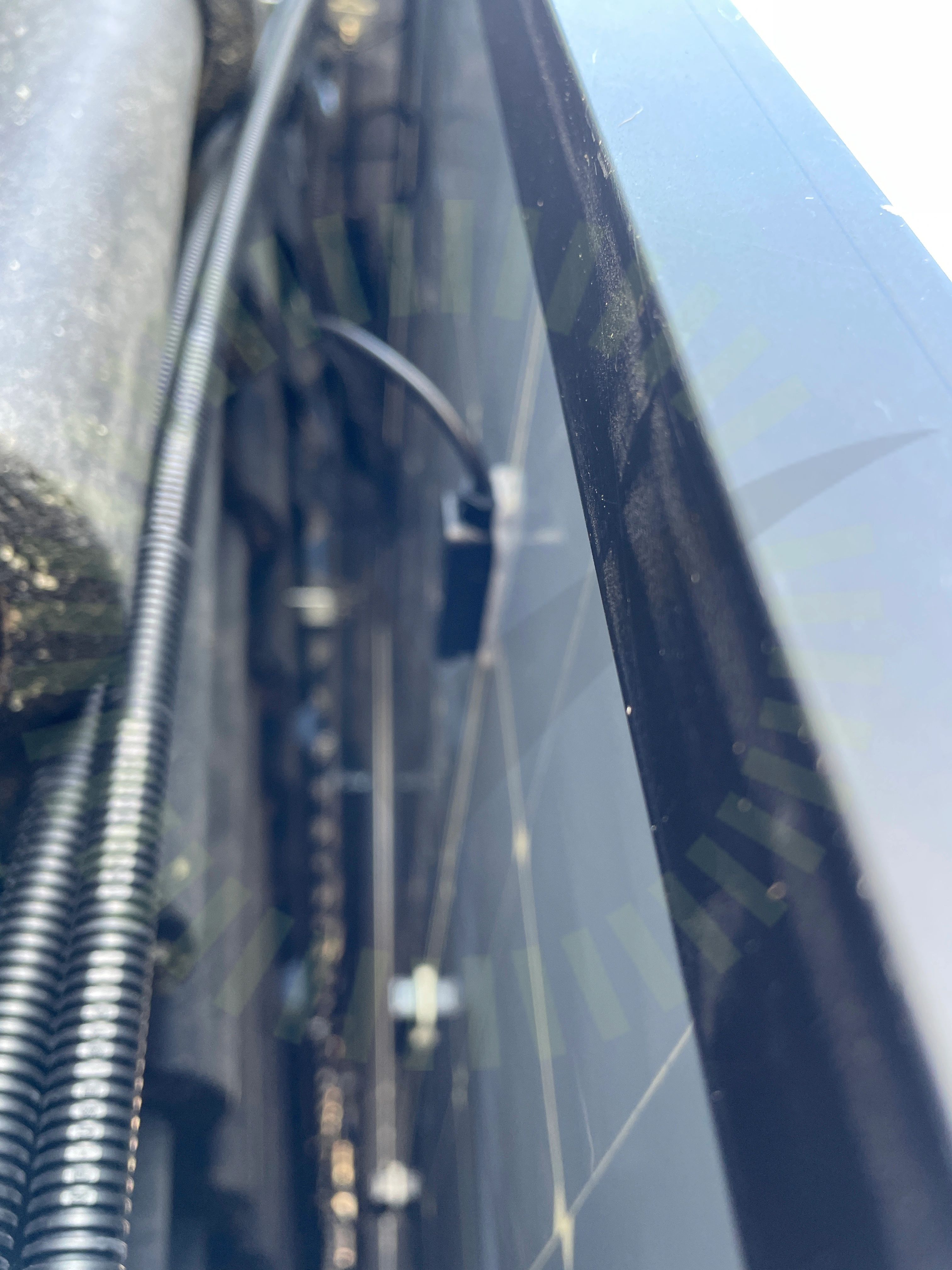

4.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.
4.3 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
4.4 Råspontsinfästning
Inte godkänd
Råspåntsinfästning är felaktigt utförd.

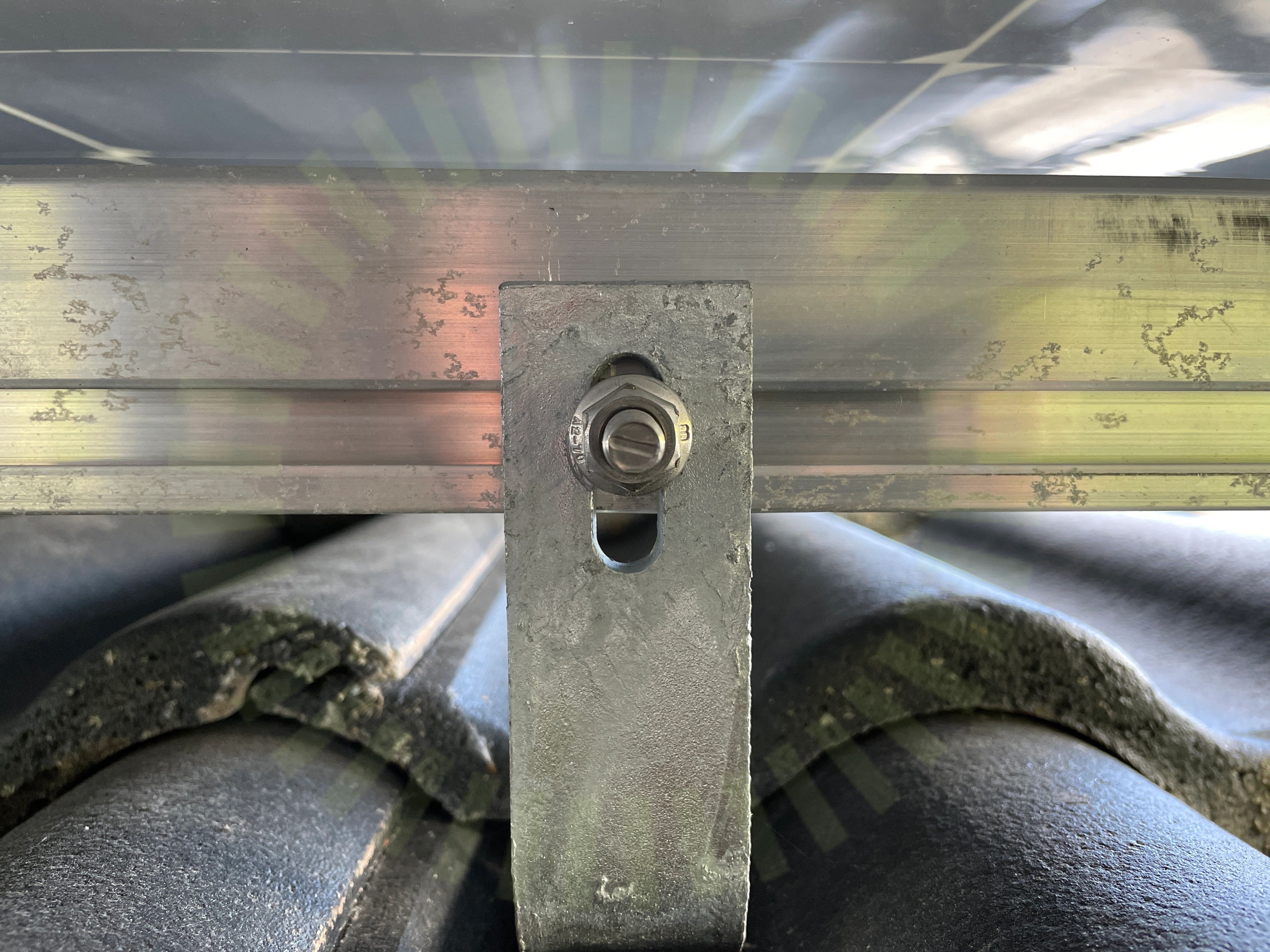

4.5 Skenornas infästning
Inte godkänd
T-bulten sitter inte korrekt i skenan.

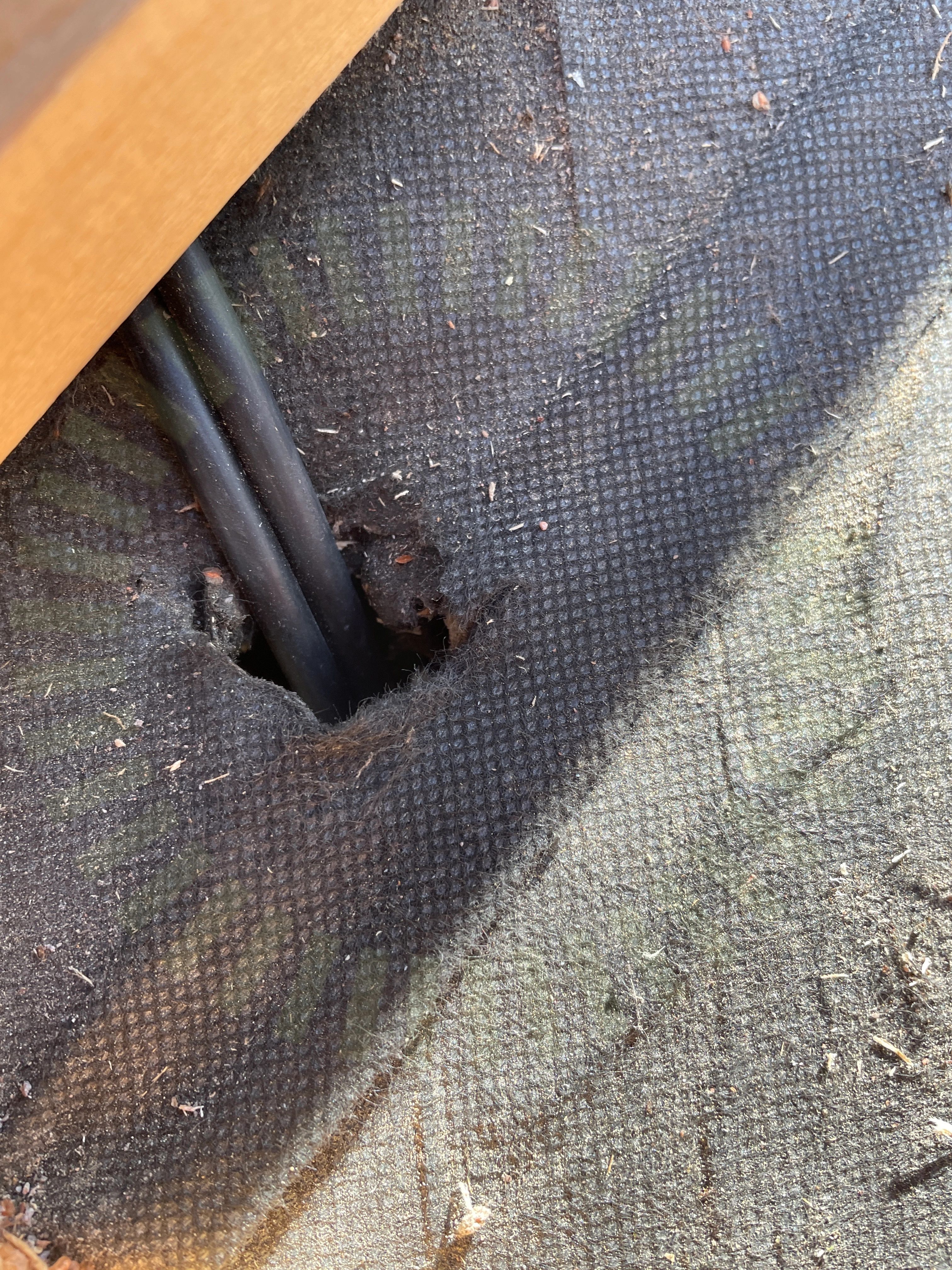

4.6 Takgenomföring
Inte godkänd
Underlagspapp är inte tätad.

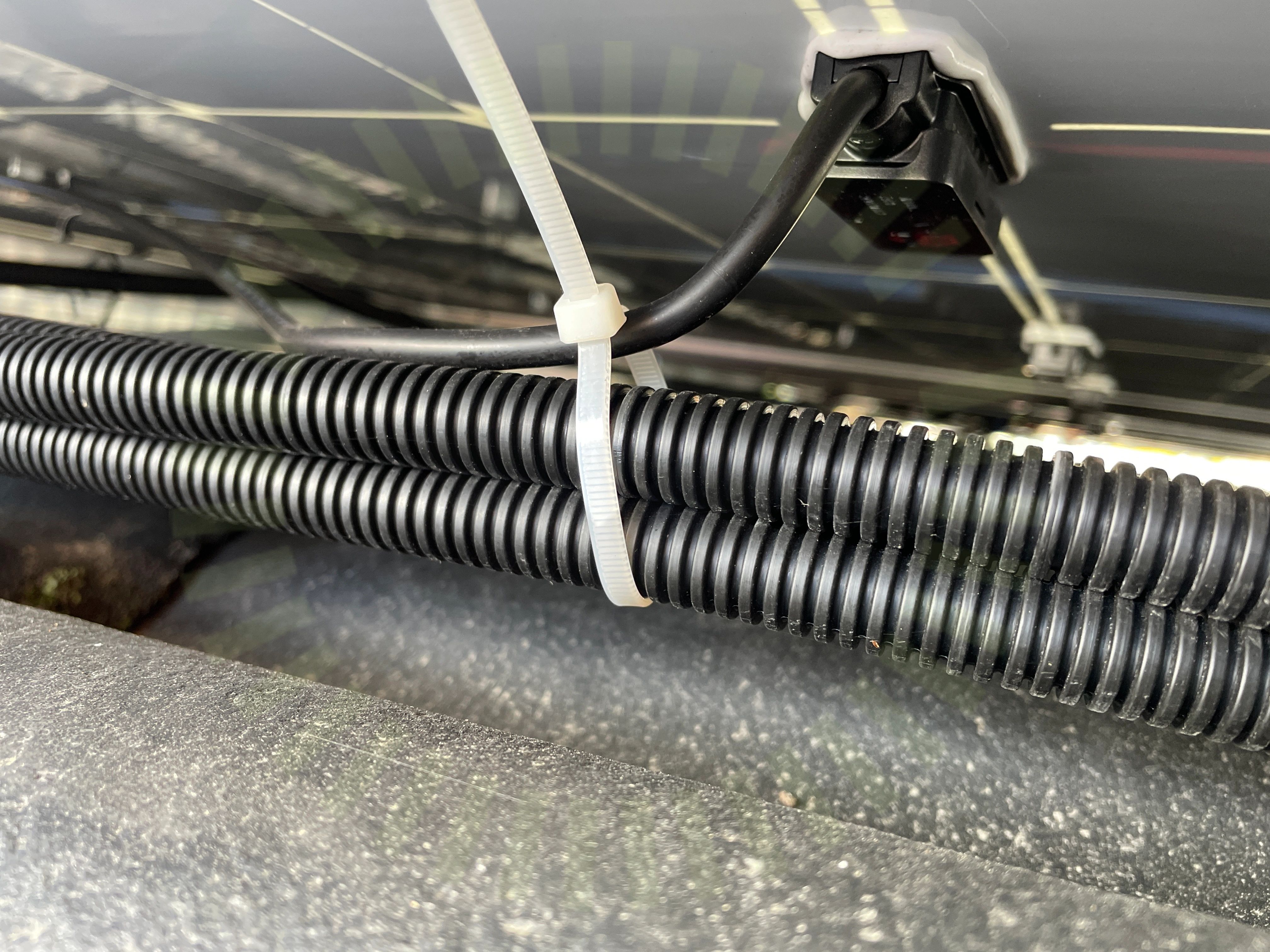

4.7 Väderbeständigt material
Inte godkänd
Använt material är inte väderbeständigt.
Godkända kontrollpunkter
15/22
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
4/35
6.1 Bakomliggande material
Inte godkänd
Växelriktaren får inte monteras på brännbart material.
6.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
6.3 Huvudsäkring
Inte godkänd
Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.
6.4 Säkringsdimension
Inte godkänd
Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.
