Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Moveco

Datum

31 januari 2025

Ort

Vendelsö, Stockholms län
Avstånd till yta
PEN-ledare
Informering av solceller
92% godkända8% ej godkända

Om installationen

PanelerAIKO: A-MAH54Db
MontagesystemWeland Stål: Plåttak Långskena
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Moveco

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, AIKO: A-MAH54Db

Anmärkningar

1/16
Avstånd till yta

4.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 6 och 10

Godkända kontrollpunkter

13/16
Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterKontaktdon

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

1/15

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panellayout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/15
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

1/6

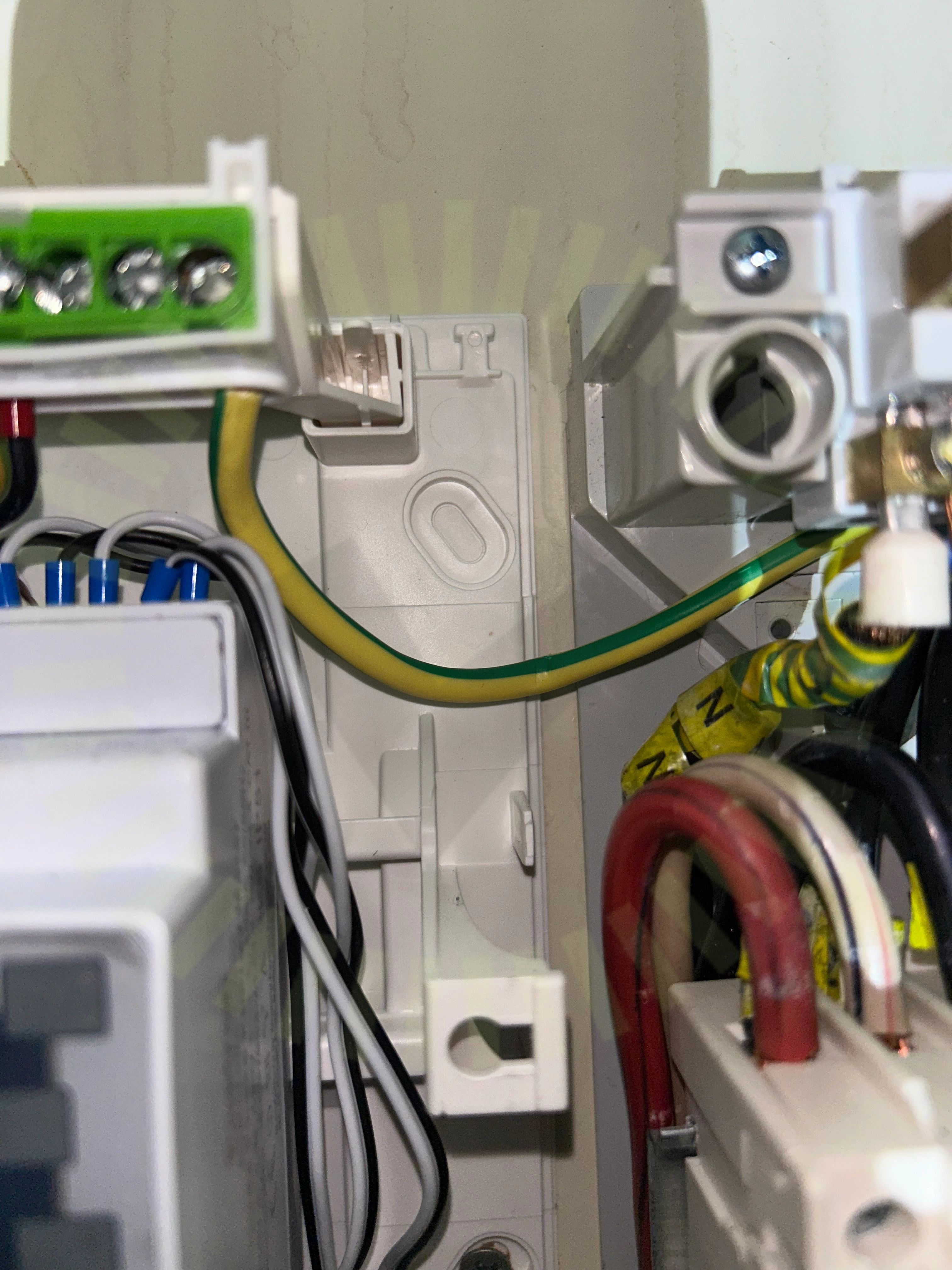

PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

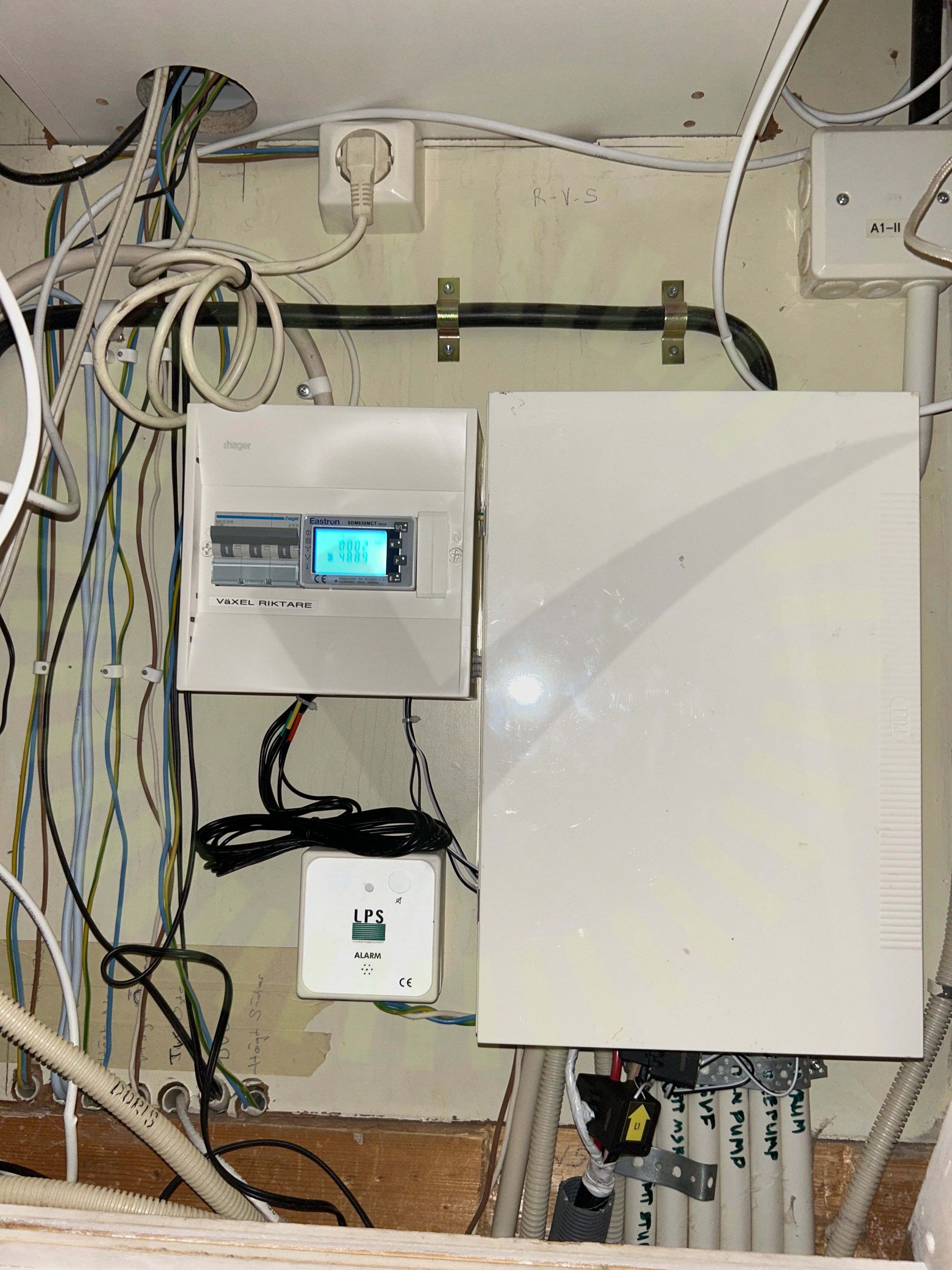

Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

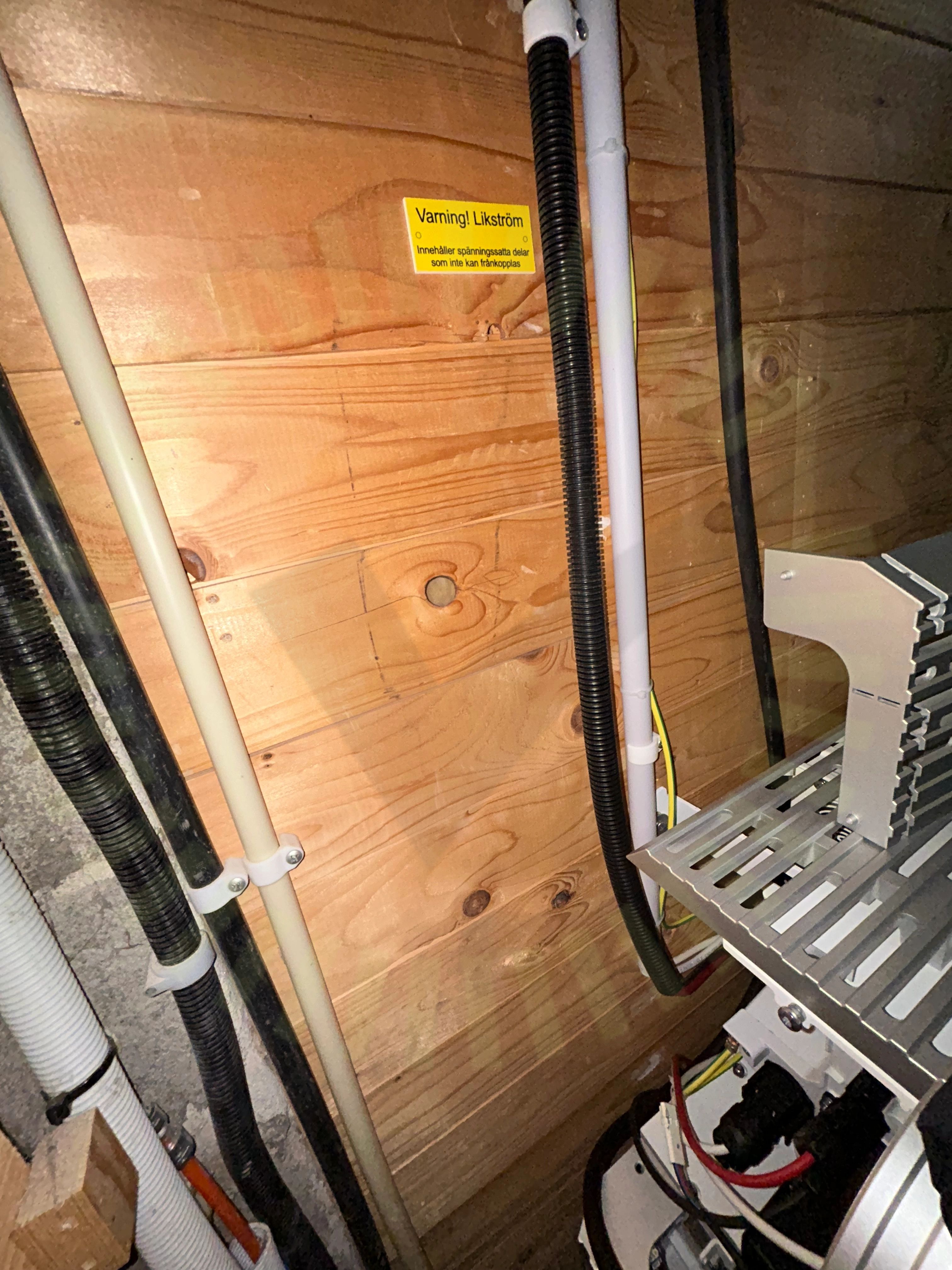

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35

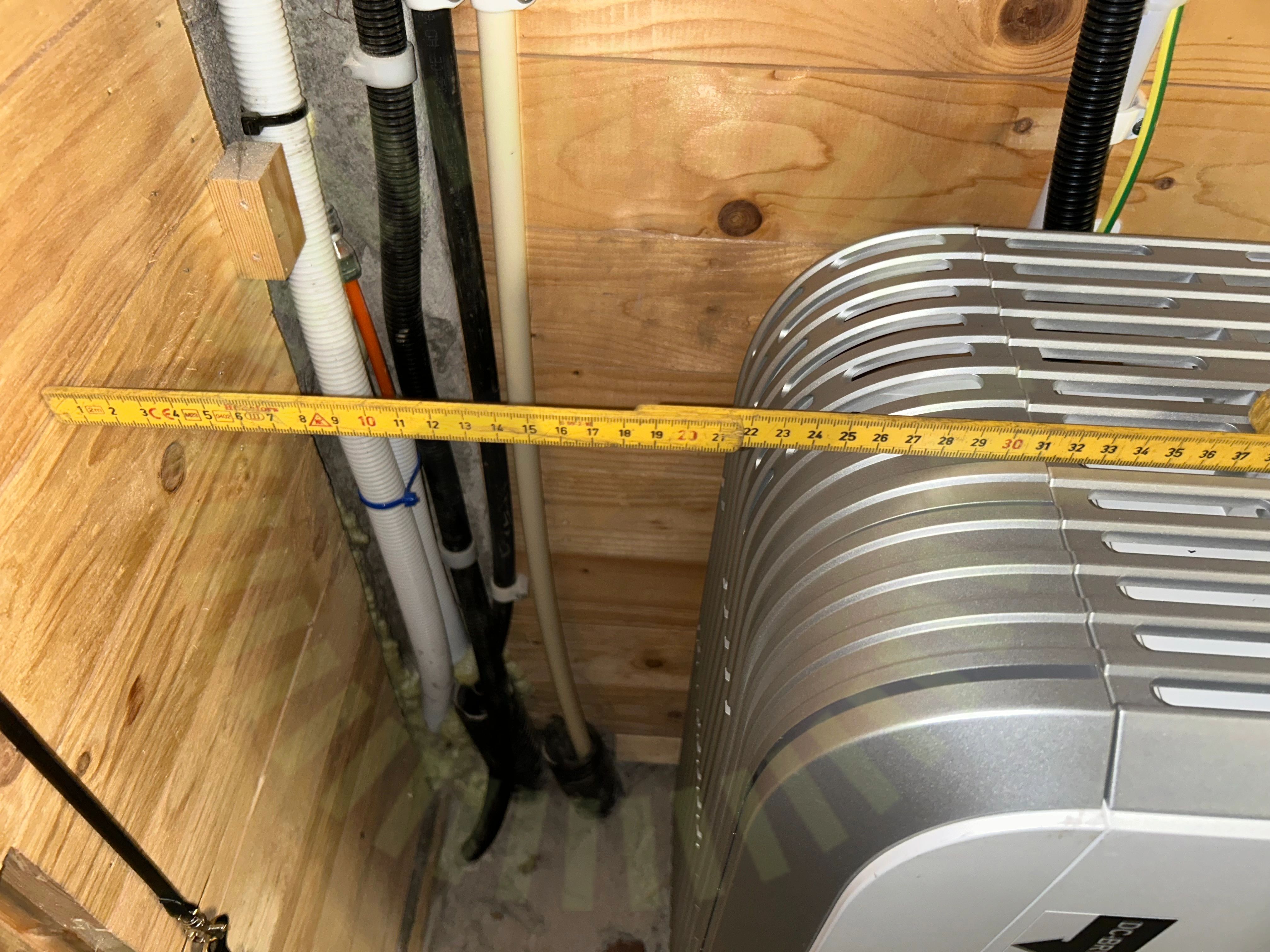

Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled.

User manual ver 2.0 Sida 24

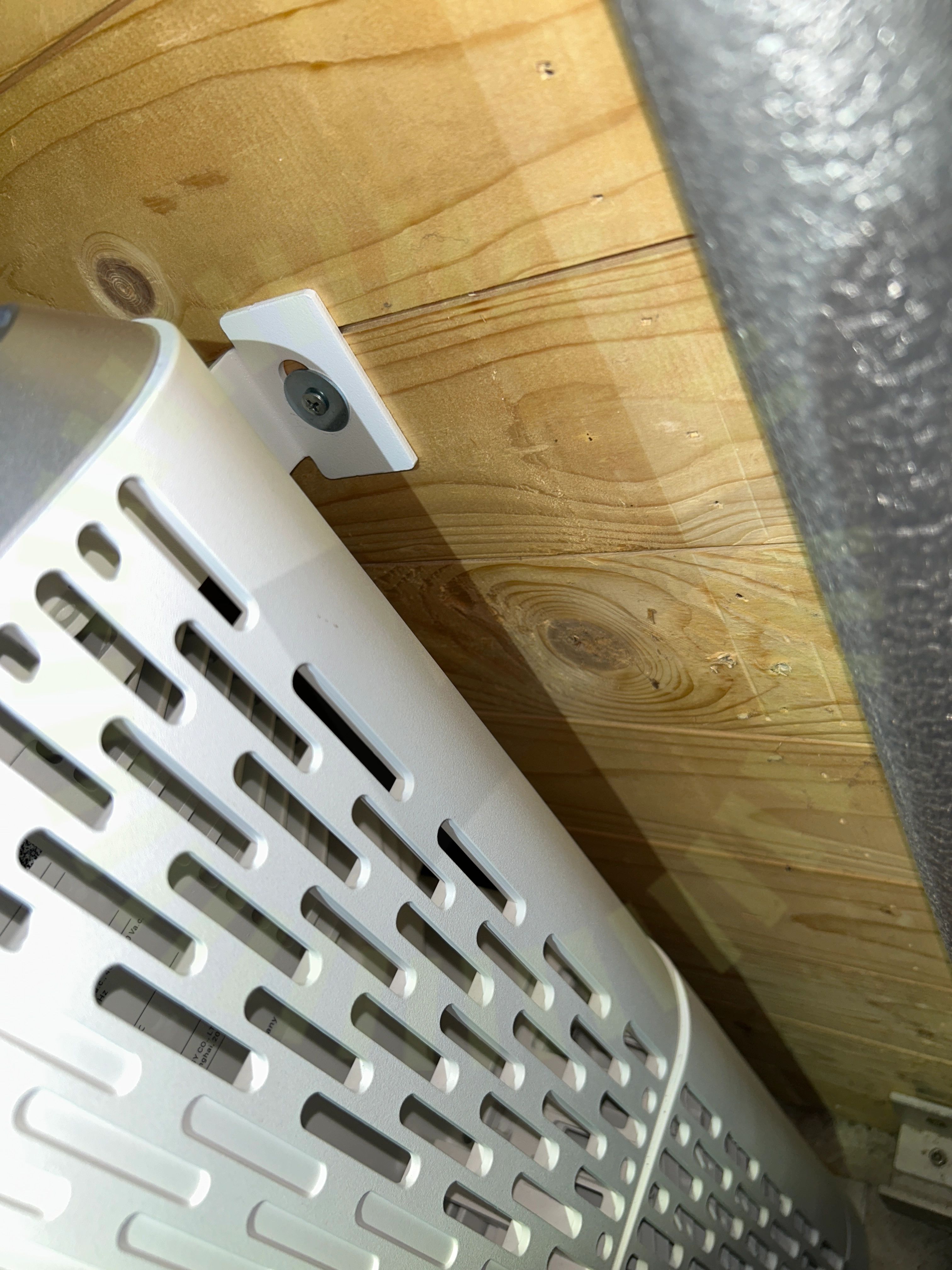

Bakomliggande material

8.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SigenStor Home Installation Guide Version: 02, Sida 8
DC Kablage förläggning

8.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

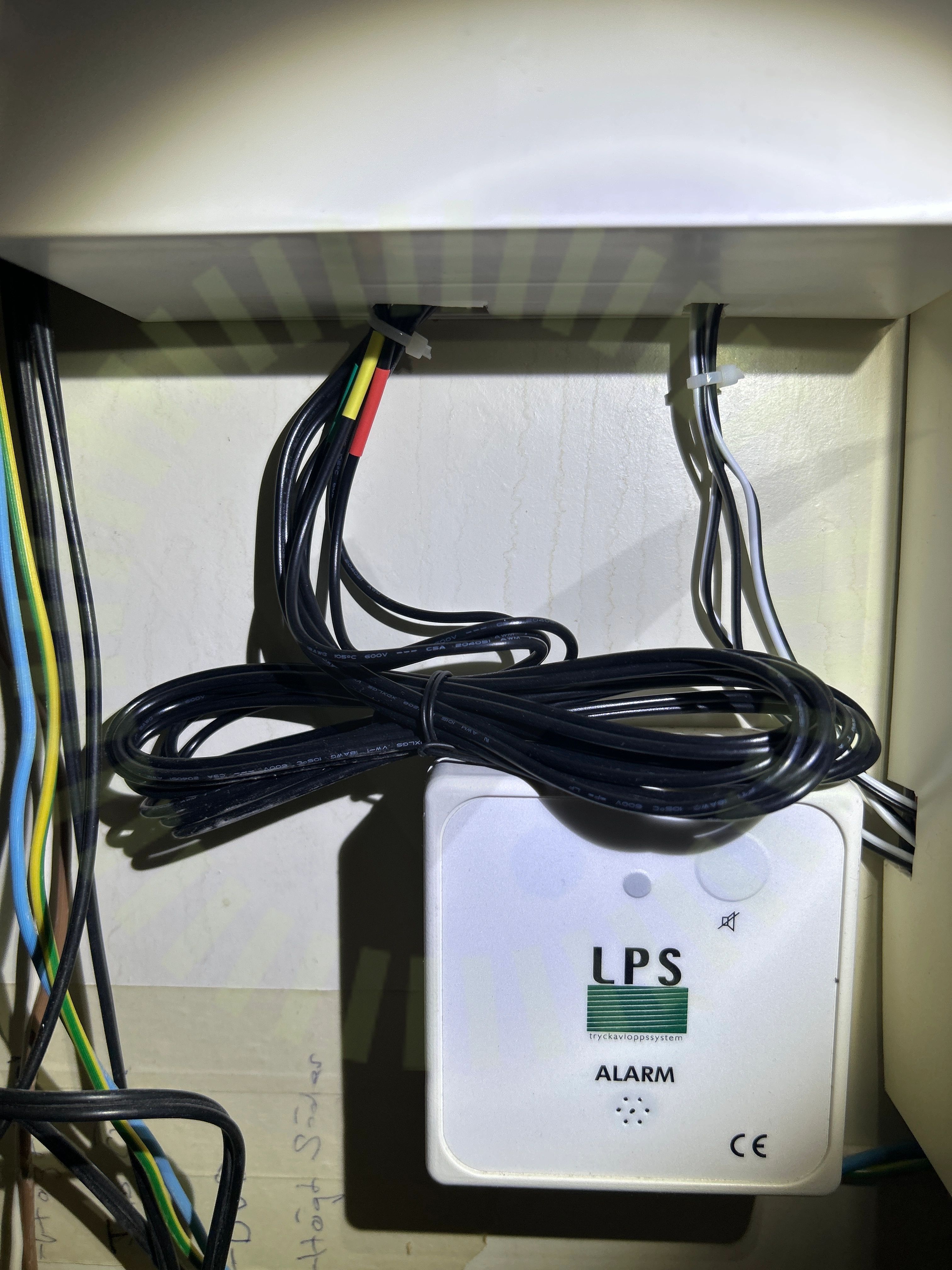

Enkelisolerade ledare

8.4 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

31/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
