Besiktningsrapport

9.2

Installation genom

1KOMMA5°

Datum

4 augusti 2025

Ort

Limhamn, Skåne län

Kabeluppfästning

Skenornas infästning

Ändklämma

+ 2

94% godkända6% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareFoxEss: 1Komma5: HI-(XXX)-V1

BatteriFoxEss: 1Komma5-BAT-4300-L(X)

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/2

Strängschema

Batteri

Godkända kontrollpunkter

14/14

Avstånd närliggande objektAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Tak 1: 1Komma5° - Fullblack

Anmärkningar

1/17

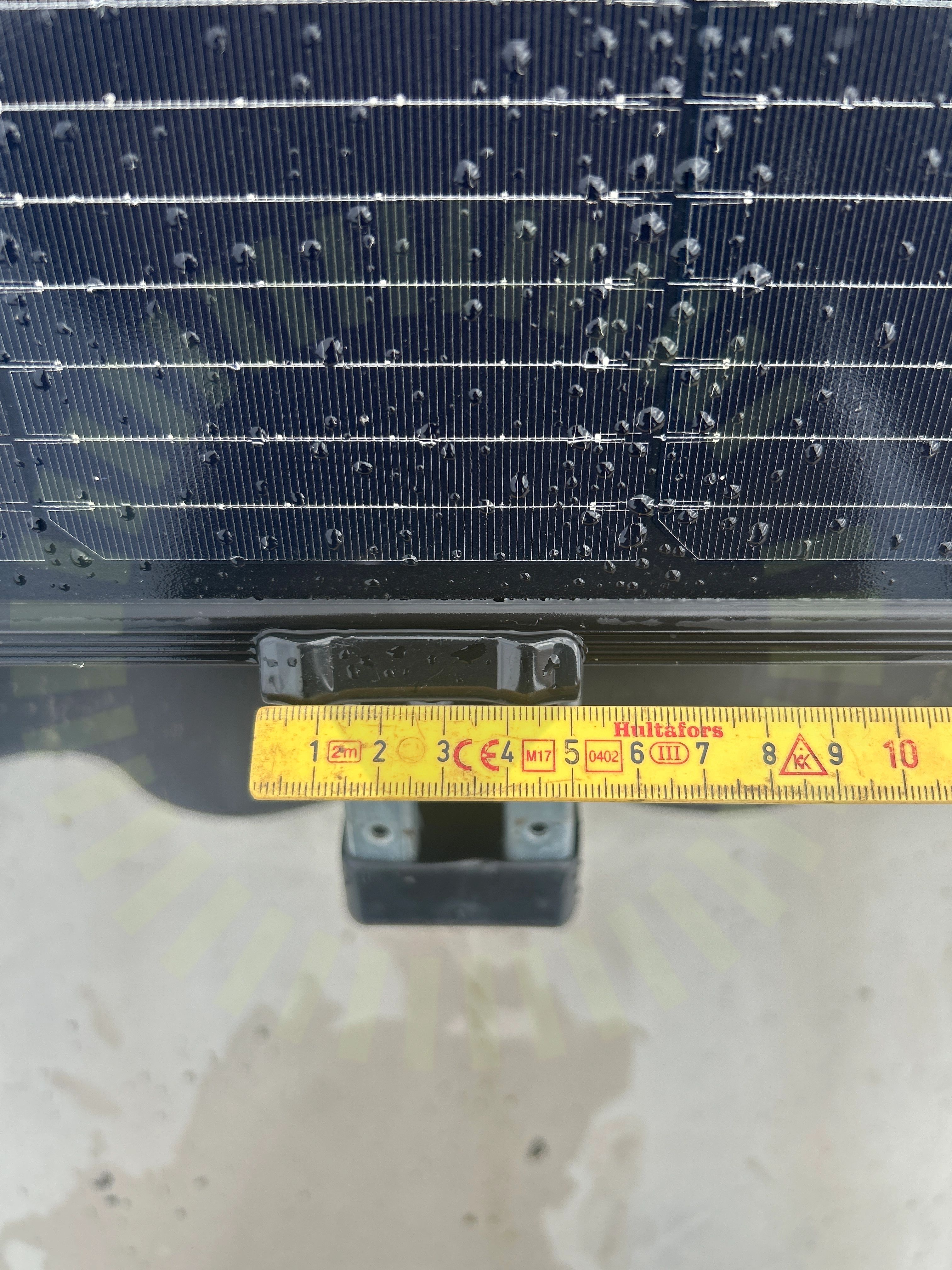

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

Godkända kontrollpunkter

15/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1: Weland Stål: Pannfäste Läkt

Anmärkningar

4/21

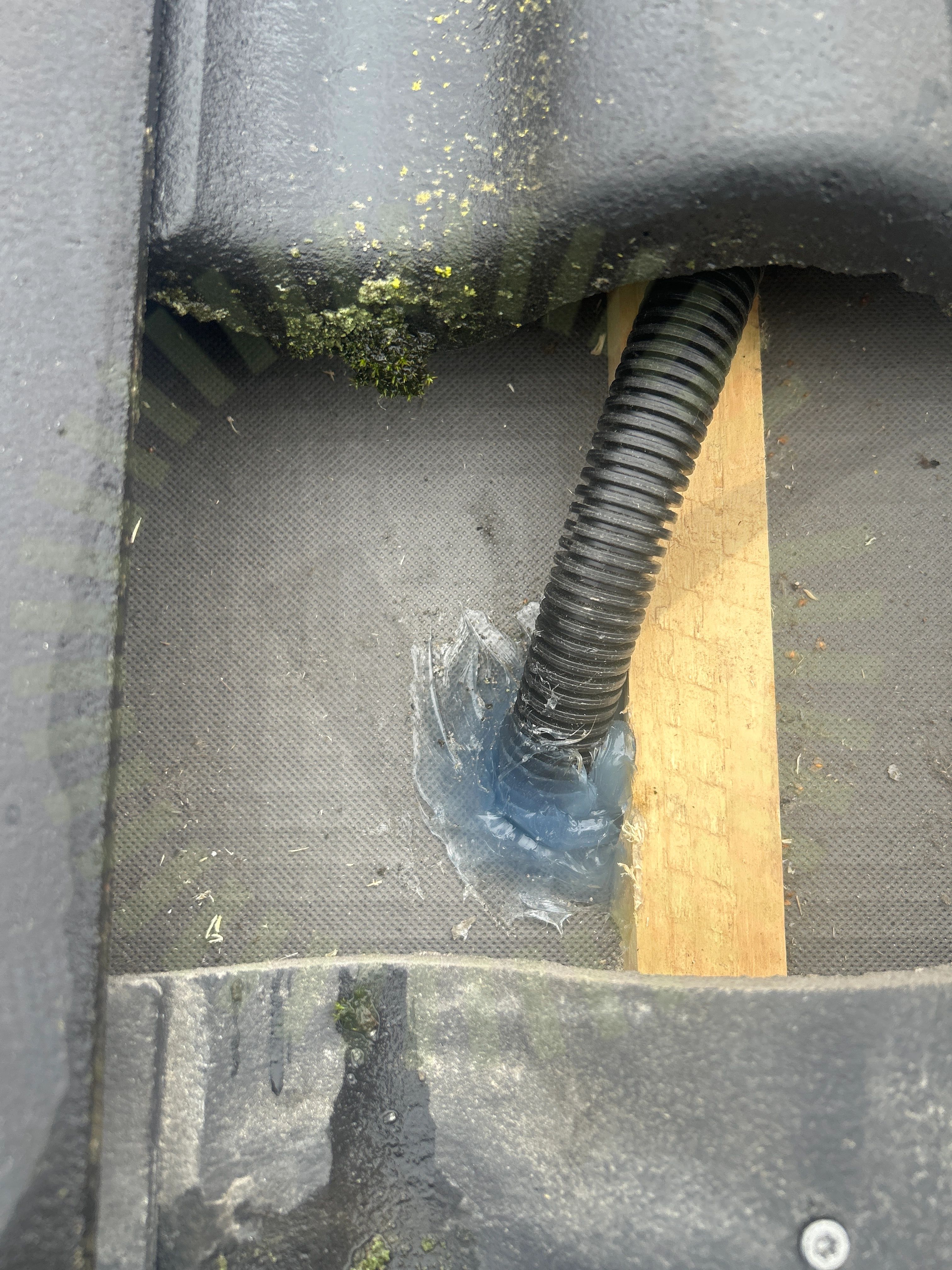

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

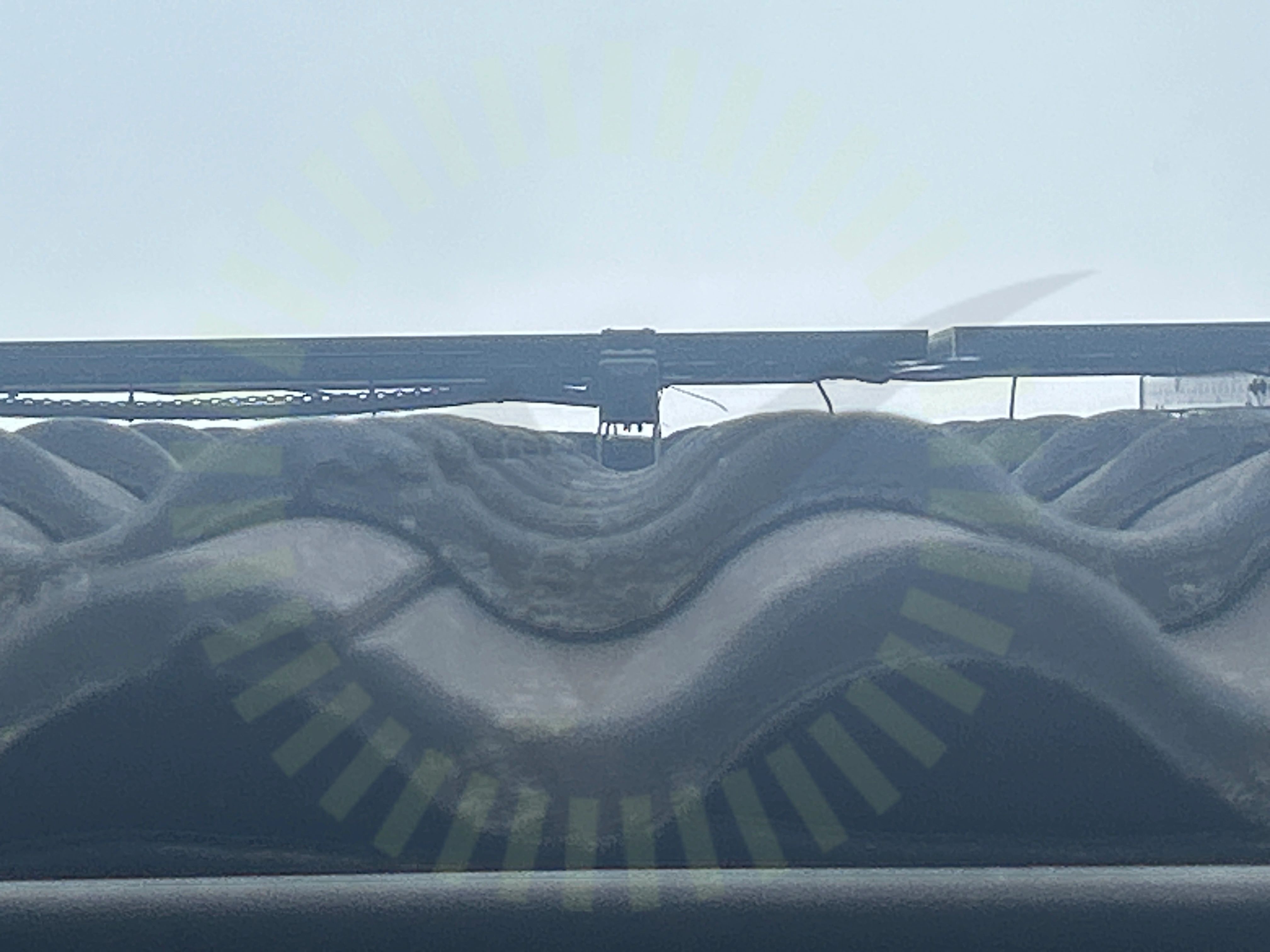

4.3 Skenornas infästning

Inte godkänd

Skruvar saknas för skenans infästning i nedersta fästet.

MA5125 Sid 2 (2) | Version 1 - 240416

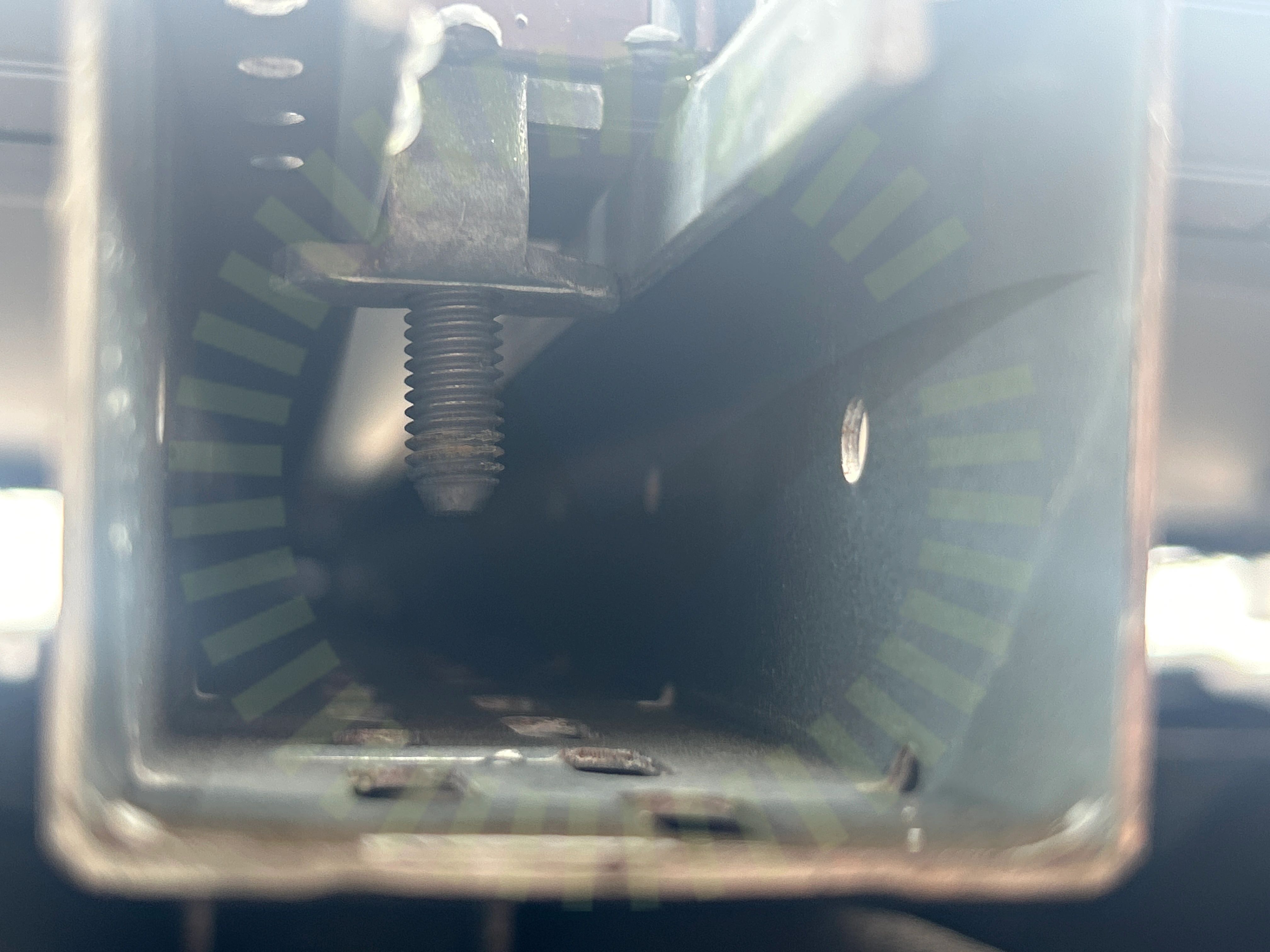

4.4 Ändklämma

Inte godkänd

Ändklämma ligger inte centrerad i skena vilket gör att ena sidan av klämmans underdel inte är spänd mot skenan.

Godkända kontrollpunkter

17/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningPlaceringKlämmor rätt förläggningMittklämmorSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/34

7.1 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

33/34

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
