Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
6 november 2023
Ort
Öjersjö, Västra Götalands län
Jordning av chassi
Anslutning av växelriktare
Ändklämmor
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Longi: LR5-54HPB
Godkända kontrollpunkter
17/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Mellanrum
Panelkablaget generell böjradie
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/22

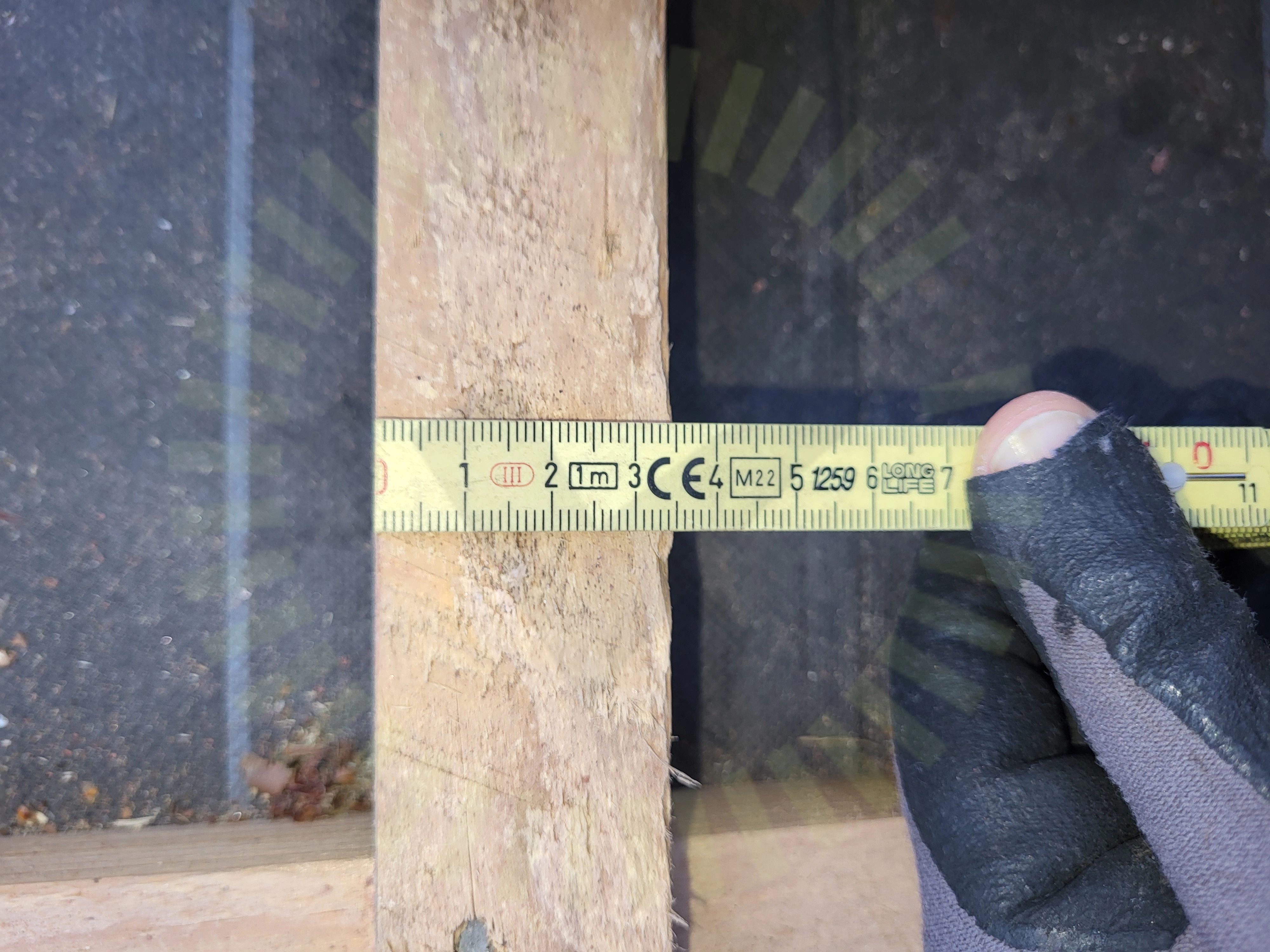

3.1 Bärläktens dimension
Inte godkänd
Bärläkten har inte rätt dimensioner för valt montagesystem.
Nordmount planner - konfigurator för solcellsmontage
3.2 Ändklämmor
Inte godkänd
Ändklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
4/35
5.1 DC Max Ström
Rekommendation
Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

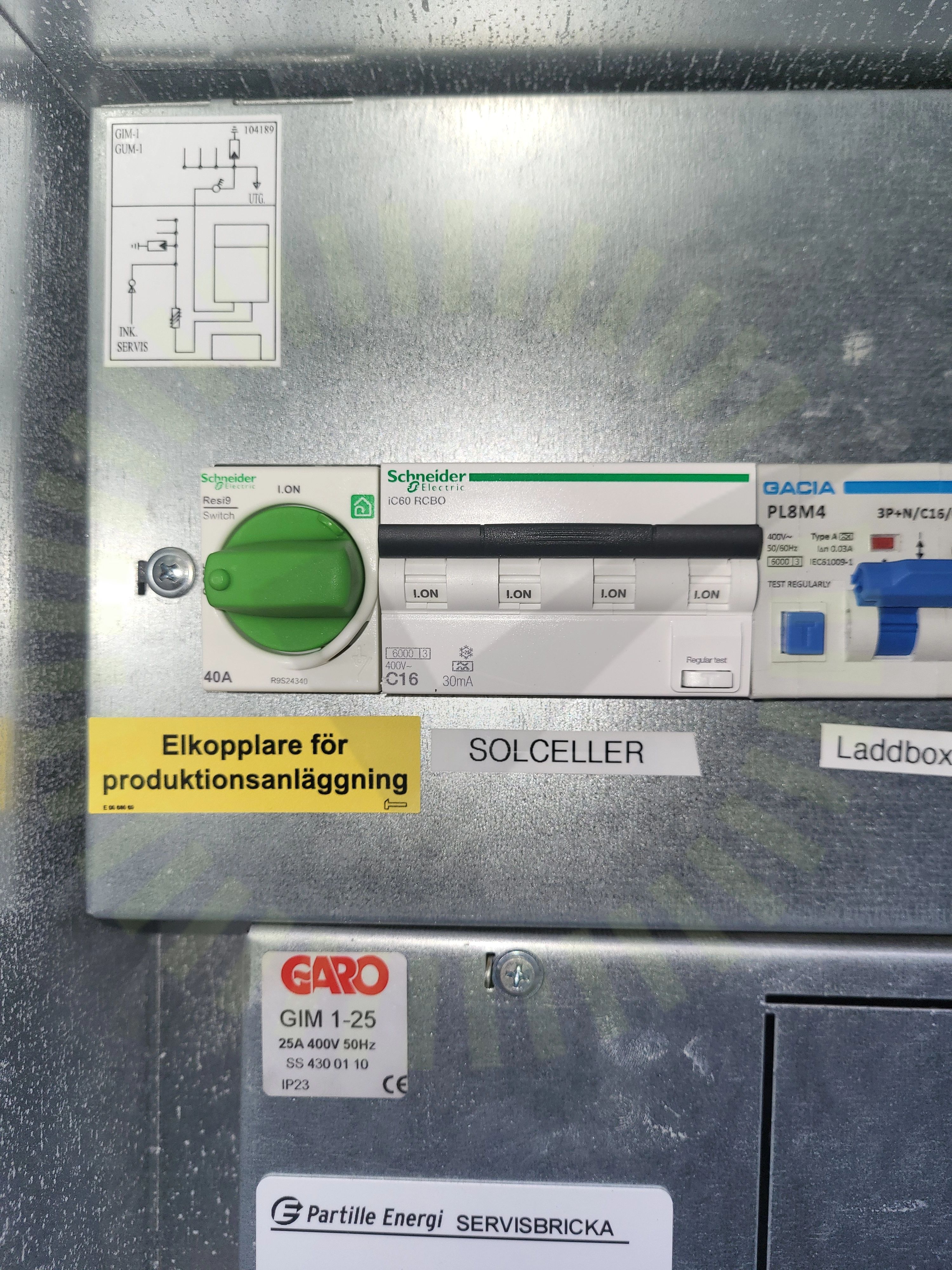

5.2 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

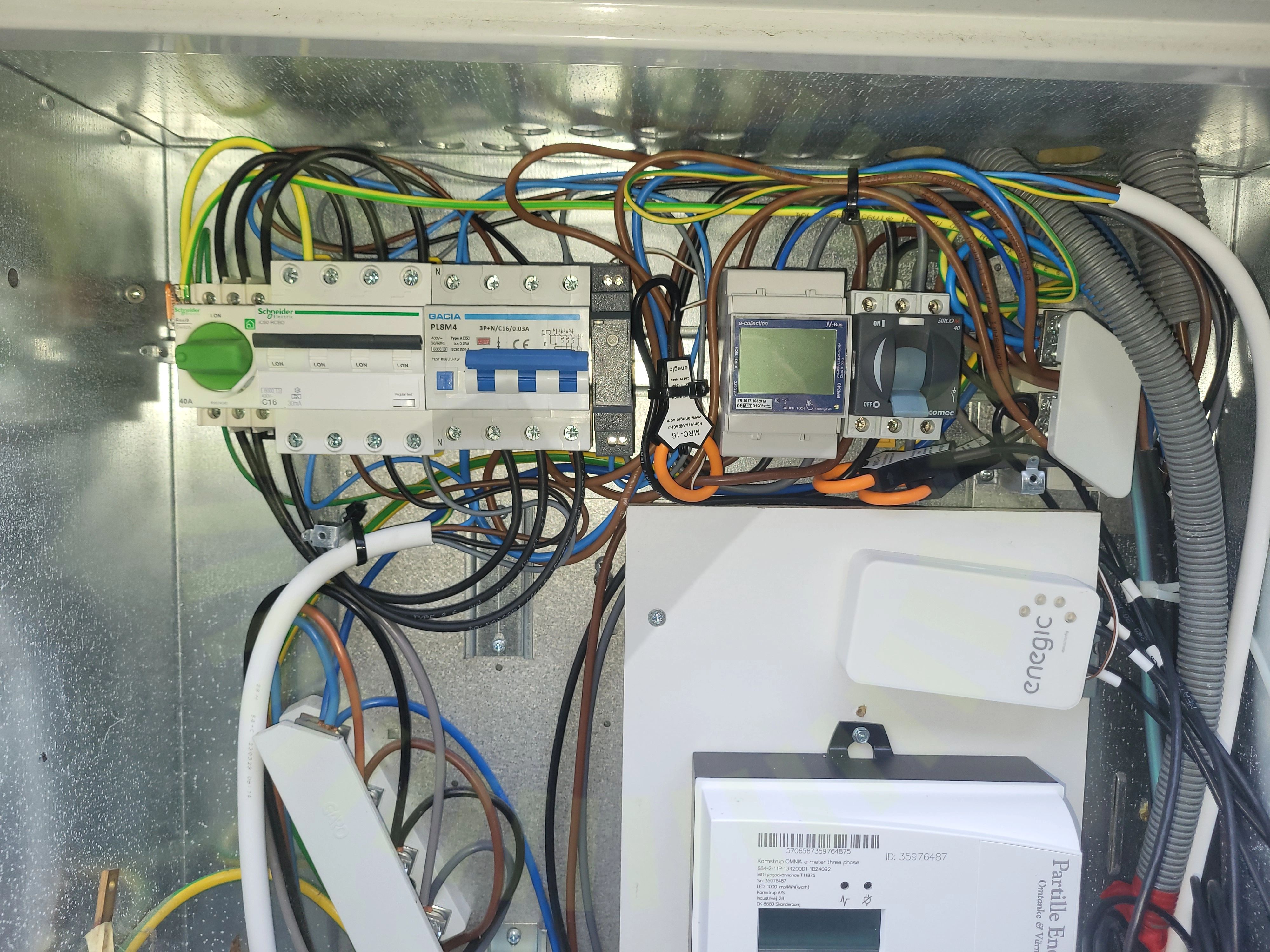

5.3 Anslutning av växelriktare
Inte godkänd
Växelriktaren är inte korrekt ansluten. Neutralledaren är inte ansluten till nollpunkt.
5.4 Jordning av chassi
Inte godkänd
Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Godkända kontrollpunkter
31/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
