Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

E.ON

Datum

20 januari 2023

Ort

Brösarp, Skåne län
Skenornas infästning
AC kabel skarp kant
Dragavlastade
93% godkända7% ej godkända

Om installationen

PanelerJAM54S31 MR
OptimerareSolarEdge: S-Serie
MontagesystemRenusol: VS+
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JAM54S31 MR

Anmärkningar

1/10

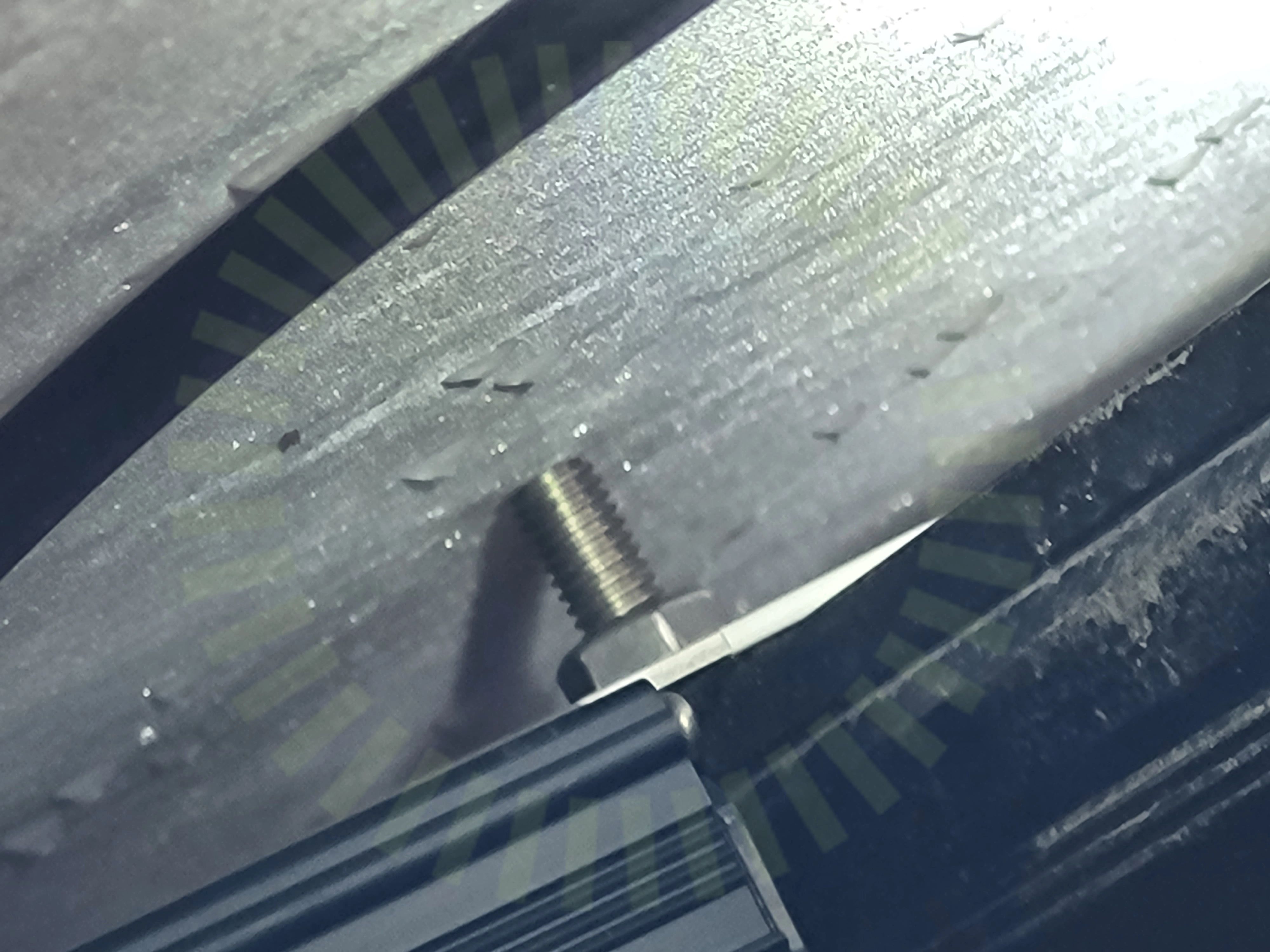

Föremål Bakstycke

2.1 Föremål Bakstycke

Inte godkänd

Skruv som håller fast optimerarna trycker på baksidan av panelerna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/10
DragavlastadeDräneringshålFästens placeringFörbindelse av kontakterHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

1/18
Skenornas infästning

3.1 Skenornas infästning

Inte godkänd

T-bultarna har inte vridits rätt överallt.

Tillverkarens anvisningar

Godkända kontrollpunkter

17/18
Avstånd pannaCC måttFrämmande materialInfästning TakstolKabeluppfästningMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas skarvtakSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningTaklutningVäderbeständigt material

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

4.1 Dragavlastade

Inte godkänd

Kablarna är för hårt spända vid utgångarna på optimererna.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/27
AC kabel skarp kant

6.1 AC kabel skarp kant

Inte godkänd

AC kabeln ligger emot vass kant I fasadskåp.

6.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

25/27
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSträngschemaSäkringTätningsinsattsUtrymmeVentilationVinkelVärmeutveckling
