Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Solsystem Sverige AB

Datum

12 maj 2023

Ort

Trelleborg, Skåne län
Infästning i tak
Förläggning DC kontakter
DC Kontakter
86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemNovotegra: Tile Roof
VäxelriktareSAJ: R6-(3-15K)-T2 32
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2
Mätprotokoll DCSträngschema

Panntak, Longi: LR5-54HPB 390-410M

Anmärkningar

3/15
Förläggning DC kontakter

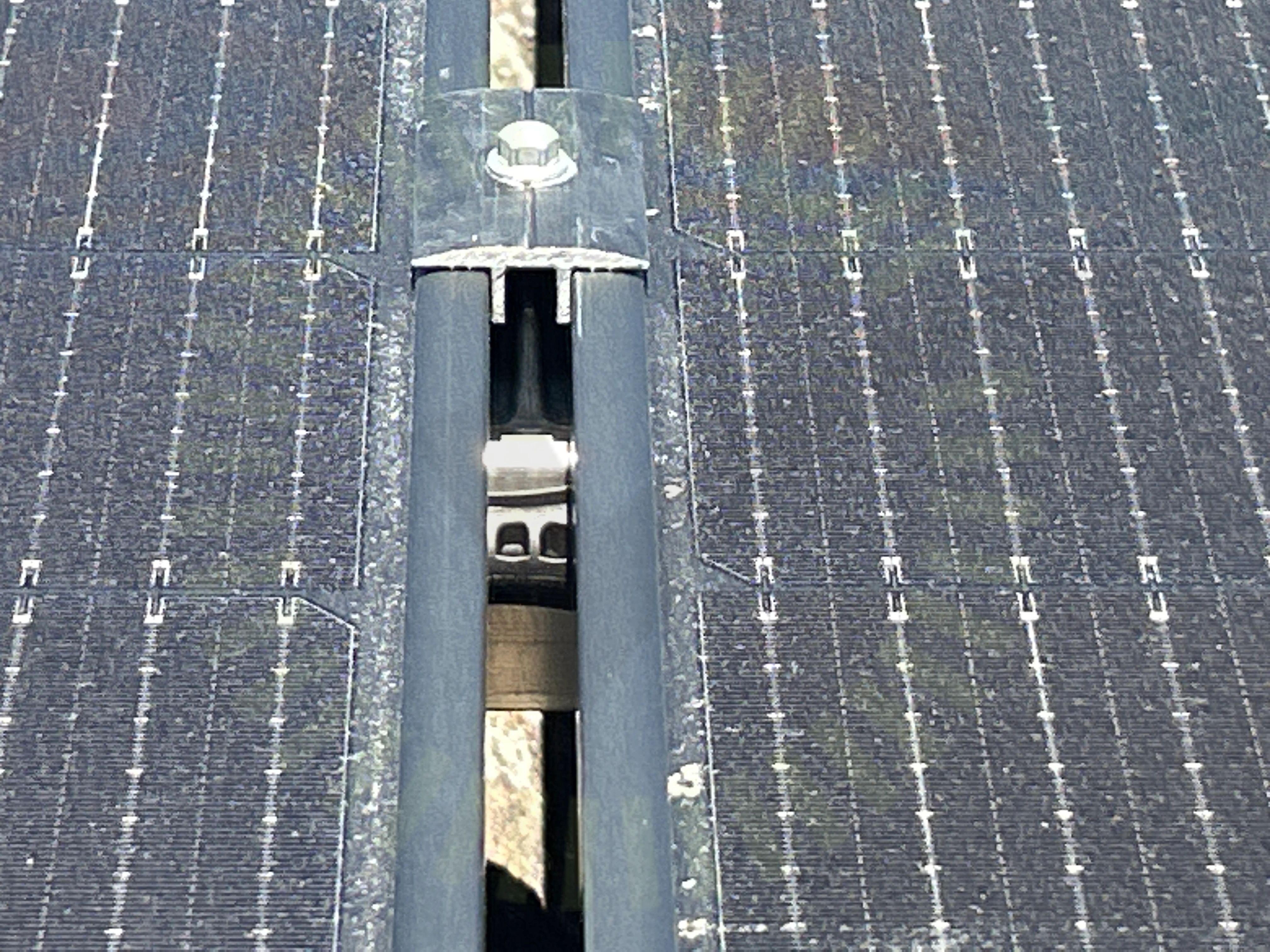

2.1 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

2.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Skugga

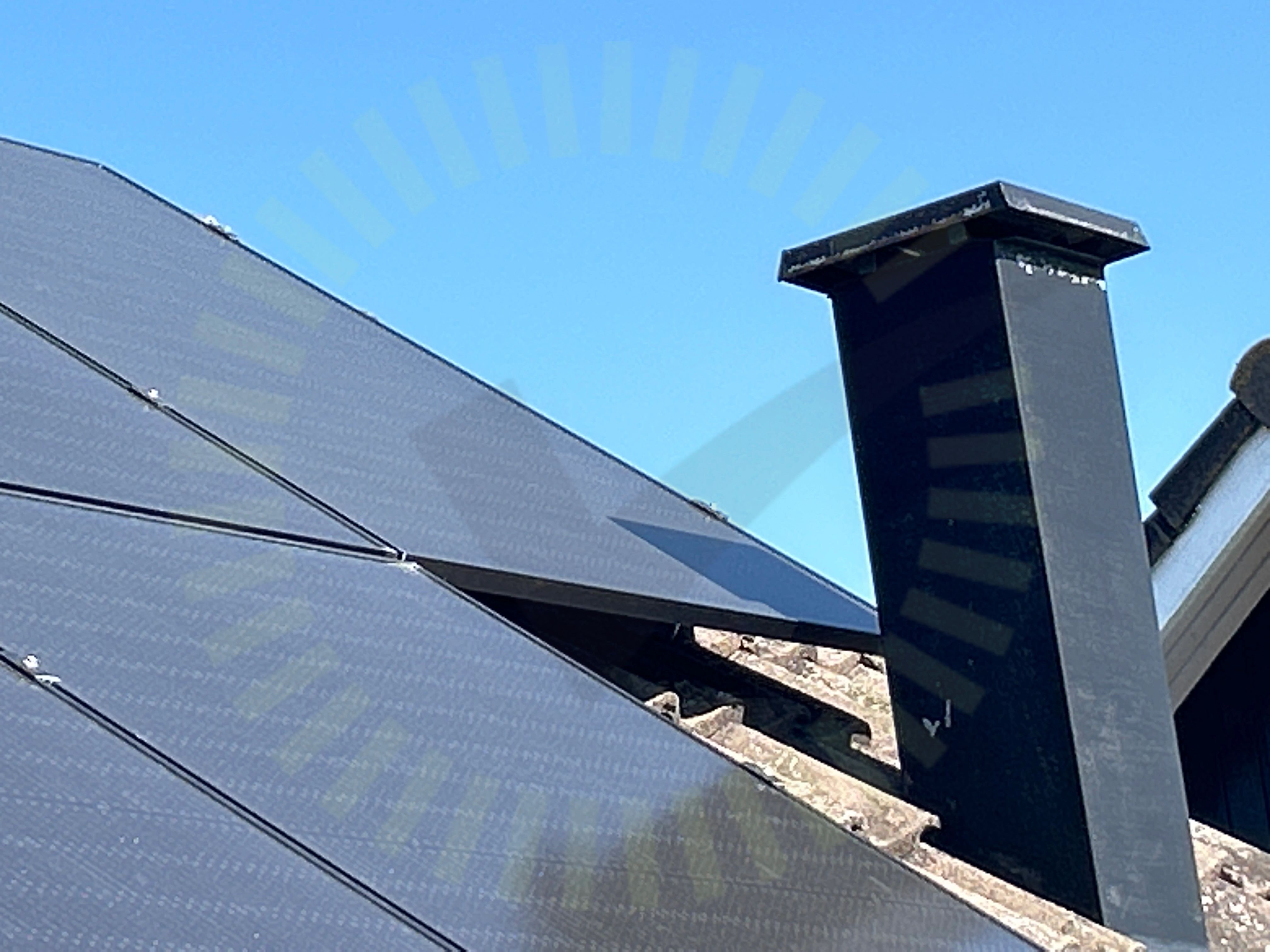

2.3 Skugga

Inte godkänd

Panelen är placerad i hård återkommande skugga.

Godkända kontrollpunkter

11/15
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKopplingslådaMellanrumPunktbelastningSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Panntak, Novotegra: Tile Roof

Anmärkningar

4/20
Avstånd underliggande takpanna

3.1 Avstånd underliggande takpanna

Inte godkänd

Takkrok ligger mot den underliggande takpannan.

Tillverkarens anvisningar

3.2 Skador

Inte godkänd

Skada hittad. Hål tagen i masonit sen har krok flyttats. Ingen tätning gjord.

Skenornas skarv

3.3 Skenornas skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skenor separerade i skarven.

Tillverkarens anvisningar
Infästning i tak

3.4 Infästning i tak

Inte godkänd

Infästning i tak är inte korrekt utförd. Infästningar sitter i masonit och mindre reglar.

Godkända kontrollpunkter

15/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPanelbreddPlaceringSkenornas överhängSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTaklutningUrspårningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20
Kabeldragning mellan takytor

Säkerhetsbrytare AC

Anmärkningar

1/6

4.1 Förskruvningar

Inte godkänd

Förskruvning till jordledare in i brytare håller inte tätt. Kablage går att röra in och ut.

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

1/5

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/32
DC Kablage förläggning

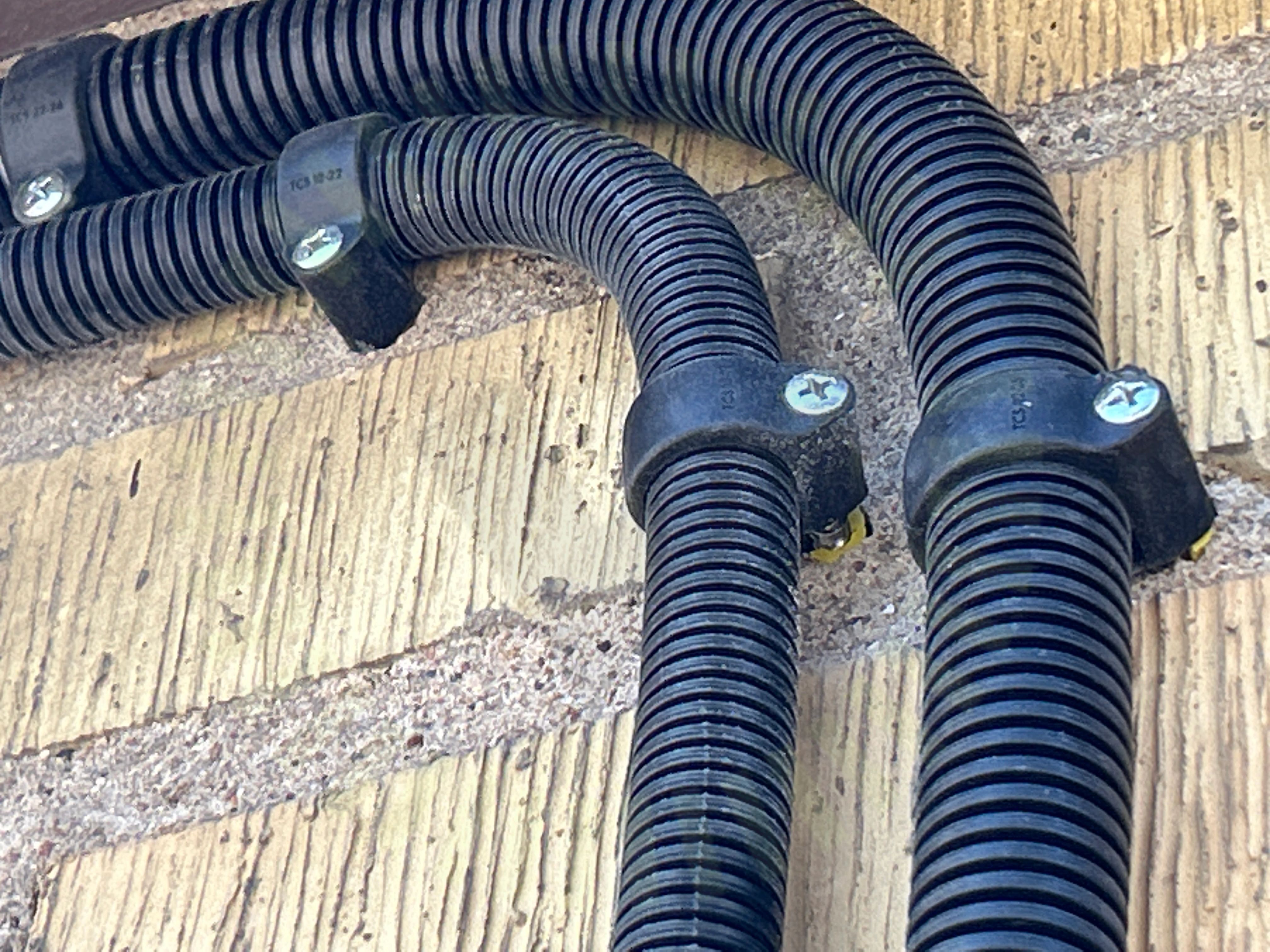

6.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd. Klammer sitter lös.

SS 436 40 00 (522.8.4)
DC Kontakter

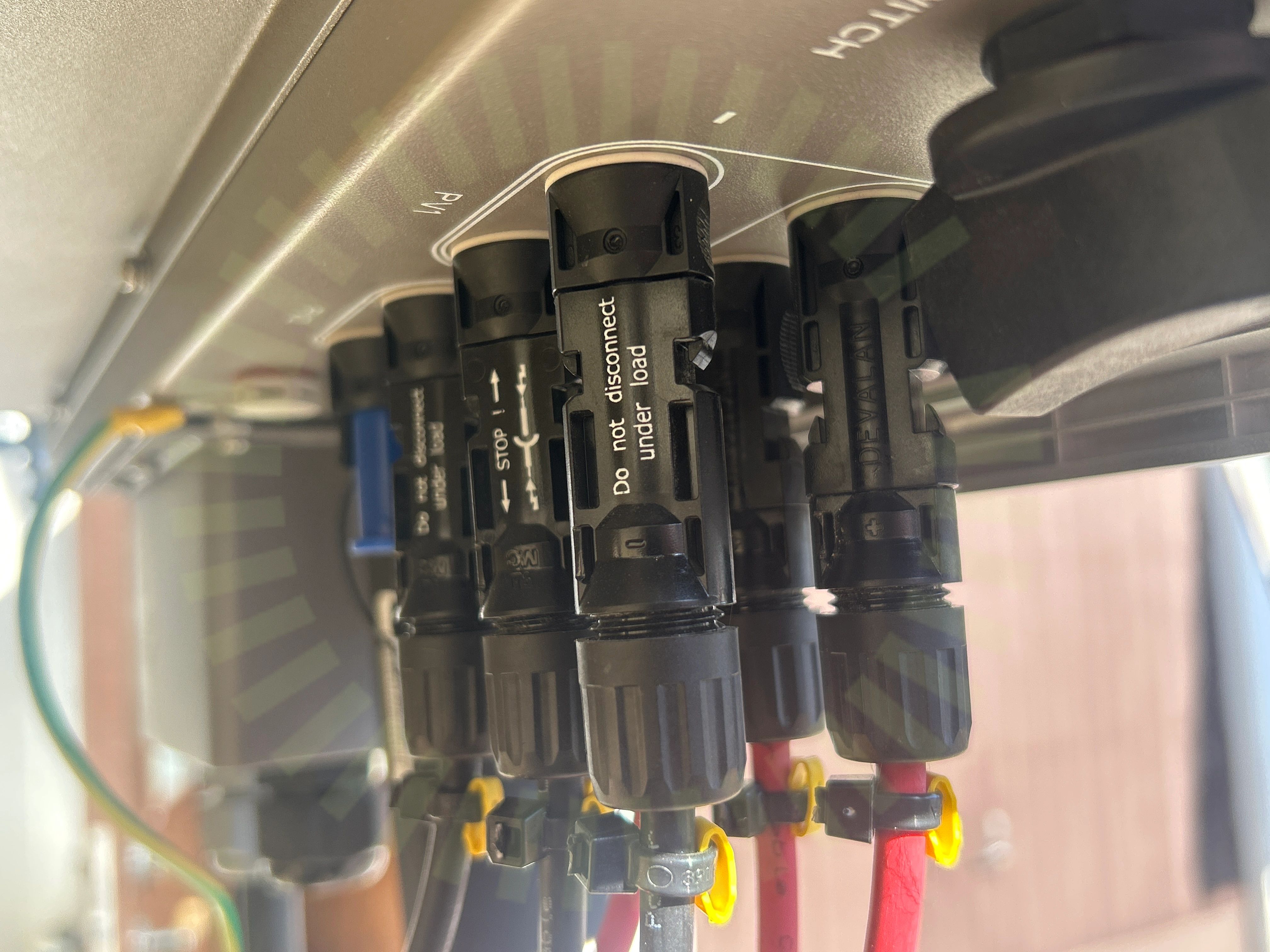

6.2 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. Kontakter i förbindelse är av olika tillverkare.

PEN

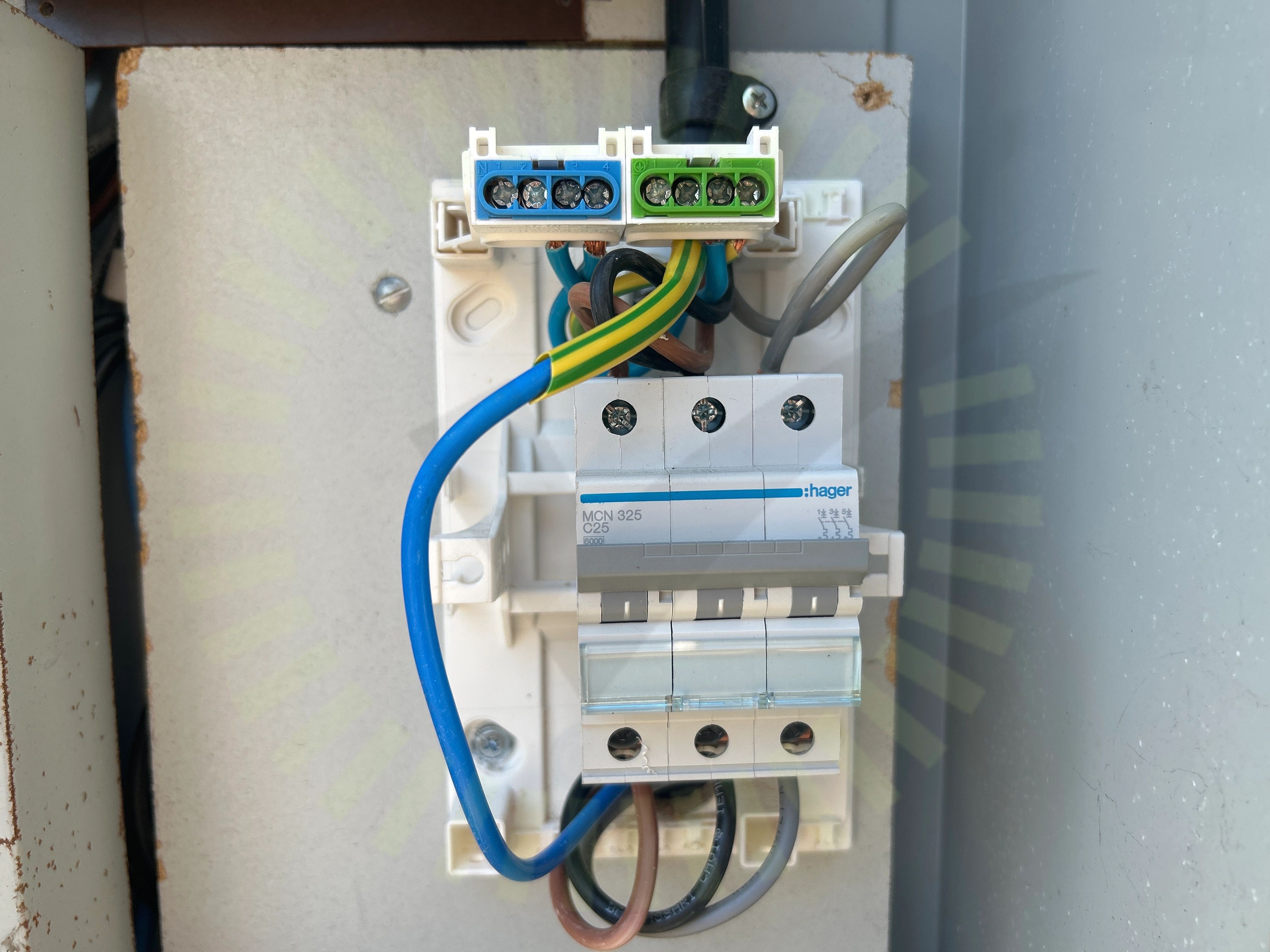

6.3 PEN

Inte godkänd

Använd PEN ledare är feldimensionerad.

Godkända kontrollpunkter

29/32
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaMax total effektMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
