Besiktningsrapport

9.0

Installation genom

Takkraft

Datum

20 september 2026

Ort

Upplands Väsby, Stockholms län

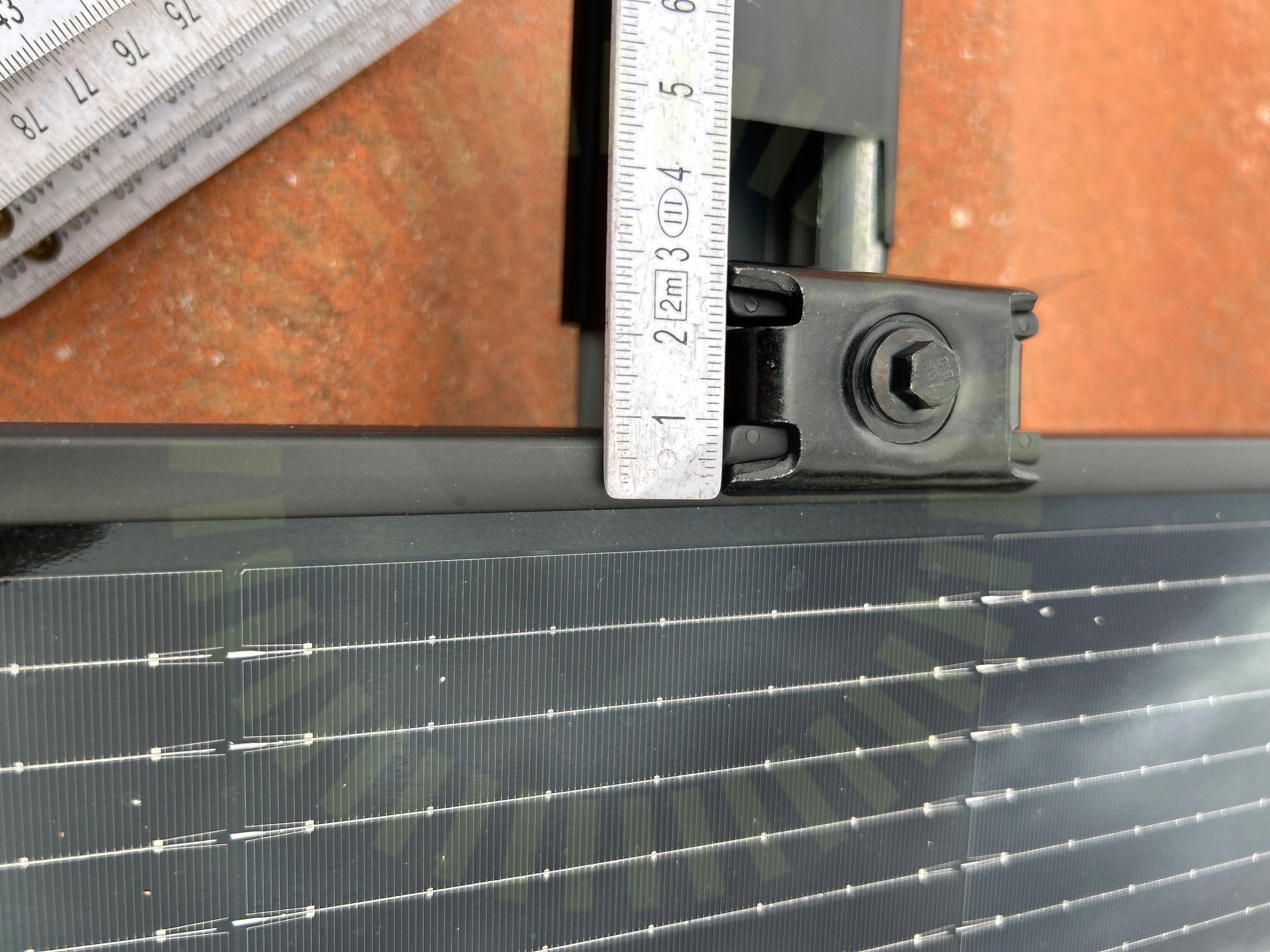

Klämmornas överlappning

92% godkända8% ej godkända

Om installationen

MontagesystemMAFI: Roof Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörEastron: SEM3-M-2

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Antal paneler stämmer inte överens med vad som var avtalat.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema stämmer ej med verkligheten. Fel layout på en av takytorna.

Godkända kontrollpunkter

1/3

Mätprotokoll DC

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

2/17

2.1 Klämmornas placering

Inte godkänd

Underlag för godkända klämzoner saknas med den valda klämman.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Eastron: SEM3-M-2

Godkända kontrollpunkter

4/5

AvsäkringFastsäkringKabelareaSignalkabel

Ej tillgängligt vid besiktning

1/5

Placering av CT klämmor

MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/19

4.1 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Maximalt överhäng avgörs av krokarnas CC.

MAFI Solar Montagehandbok 2025 Rev J, sid 4

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panellayout på en av takytorna i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

4.3 Takkrokarnas CC

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/19

Takgenomföring

SigeEnergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

1/46

5.1 Identifiering

Inte godkänd

Smartmätarens säkringar ej uppmärkta.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

45/46

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
