Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Takkraft

Datum

30 juli 2025

Ort

Skogås, Stockholms län
Kabeluppfästning
Stress på kontakter
Skenornas överhäng
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Concrete Tile Bracket Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3
Avtal

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

2/19

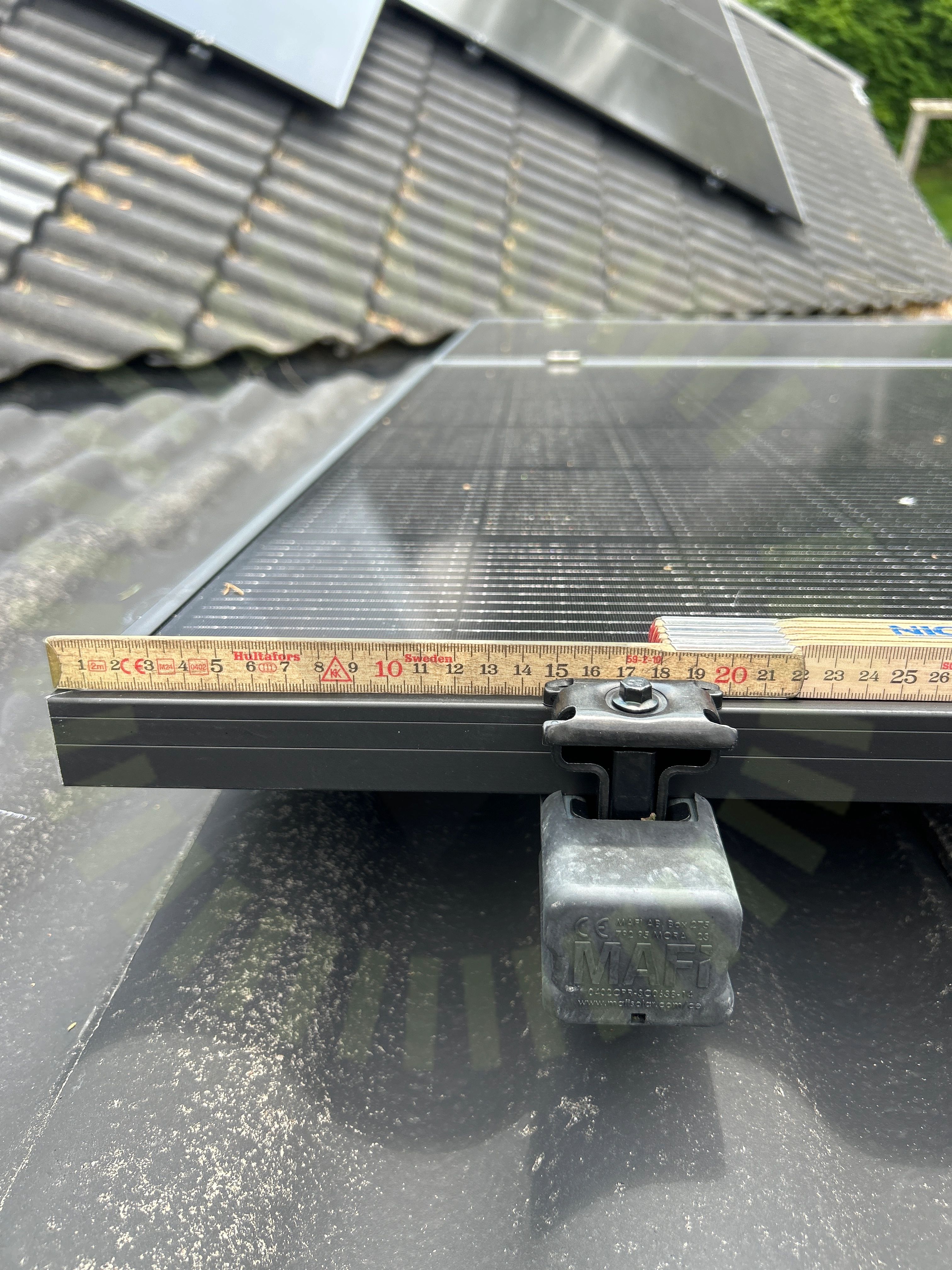

Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 15-17

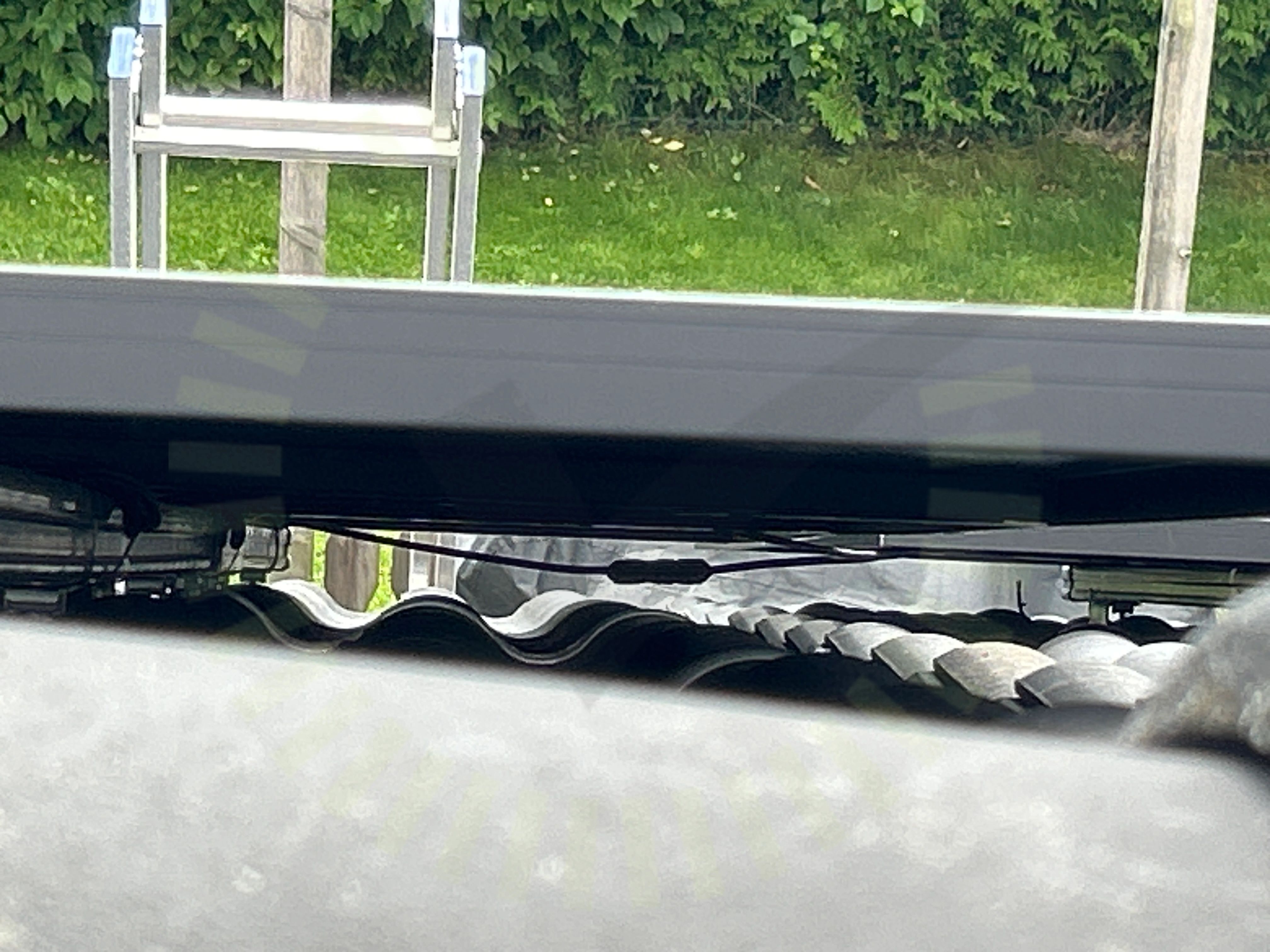

Stress på kontakter

2.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

17/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1: MAFI: Concrete Tile Bracket Läktfästen

Anmärkningar

5/20
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning och ligger mot yttertaket på flera ställen.

SS 436 40 00 (712.522.101)

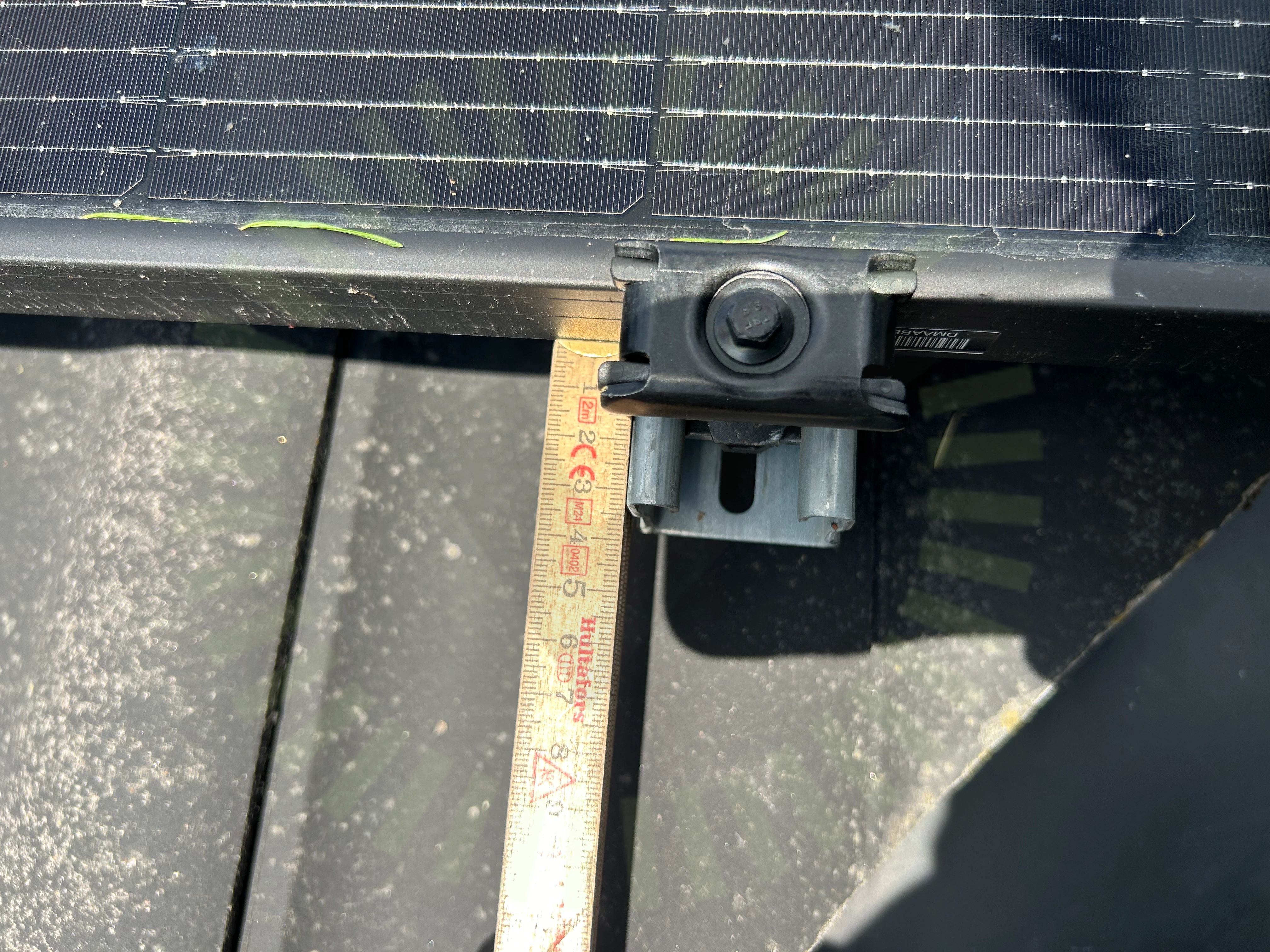

Skenans utstick för klämma

3.2 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

MAFI Solar Montagehandbok 2024 Rev H, Sida 11

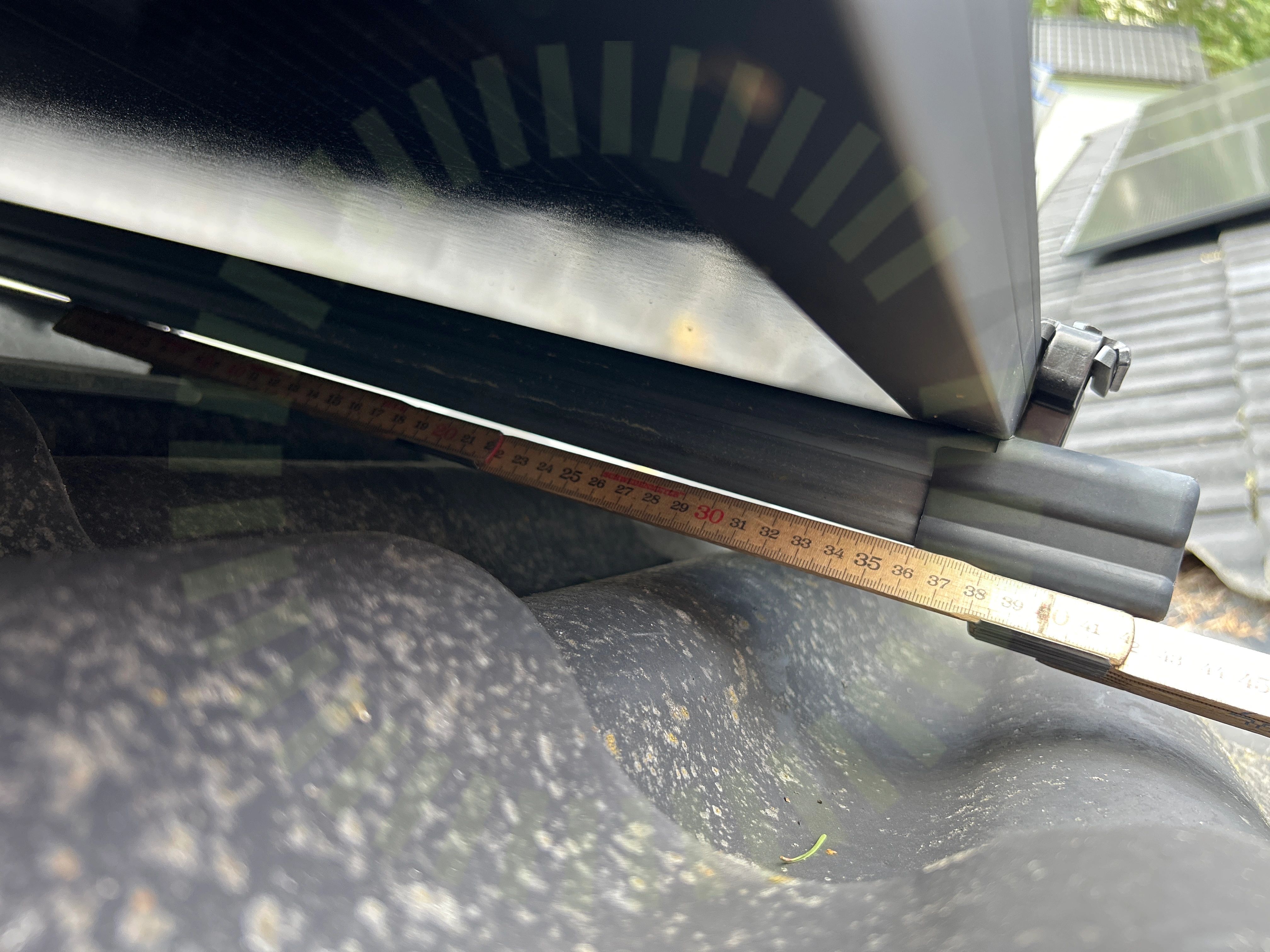

Skenornas överhäng

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

MAFI Solar Montagehandbok 2024 Rev H, Sida 2

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för en av takytorna saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas för en av takytorna. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakgenomföringTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

Tillbehör: Eastron: Sigen Sensor TP-CT120-DH

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Växelriktare: SigenEnergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

2/46
Enkelisolerade ledare

5.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

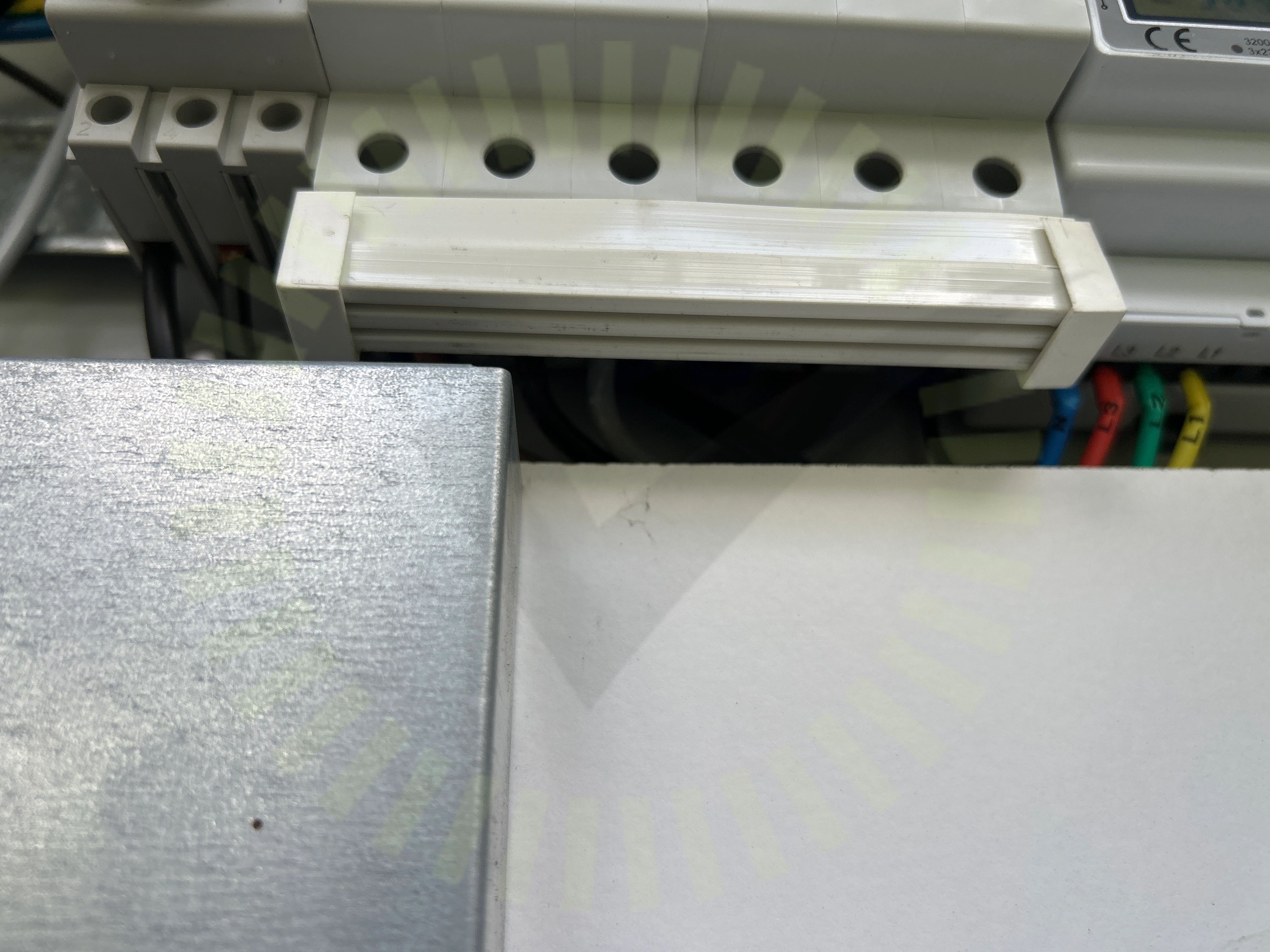

Fasskena

5.2 Fasskena

Inte godkänd

Fasskena installerat i utrymme där det finns risk för kondens.

Godkända kontrollpunkter

44/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabelareaKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
