Besiktningsrapport

9.0

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

25 april 2024

Ort

Höllviken, Skåne län

Närliggande objekt

Kabelinföringar

Skenornas överhäng

+ 2

94% godkända6% ej godkända

Om installationen

PanelerDenim: U N3 XXX BW 108H

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Anmärkningar

1/13

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

12/13

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Smartmätare

Godkända kontrollpunkter

4/6

Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6

Anslutning av CT klämmorPlacering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut från ena säkerhetsbrytare, leverantör har även använt sig av svart tejp för att förskruvningen ska sluta om kablaget.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U N3 XXX BW 108H

Anmärkningar

2/17

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

Denim: Installation manual for glass glass modules 2023.07, Sida 8

5.2 Avstånd till hav

Inte godkänd

Tillverkarens garantivillkor tillåter inte installation för nära havet.

Denim: Installation manual for glass glass modules 2023.07, Sida 4

Godkända kontrollpunkter

15/17

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

2/22

6.1 CC infästningar

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Sektion 1:2.

MA5103 Sid 1 (2) | Version 7 - 230914

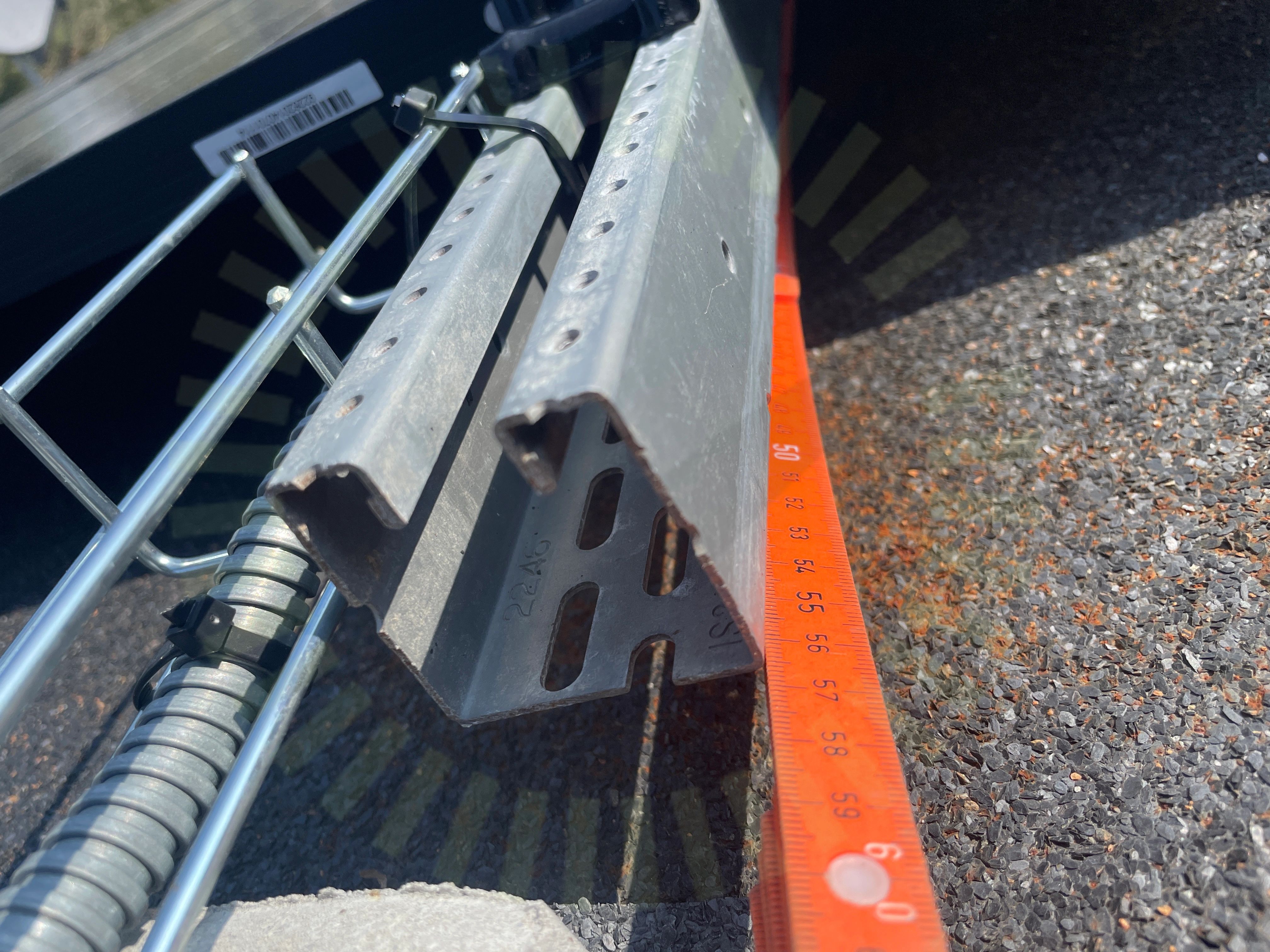

6.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Godkända kontrollpunkter

19/22

Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÅverkan på skenorÄndfästeÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37

9.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

9.2 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

9.3 Växelriktare: Dålig produktion

Kundkommentar

Kund nämner att ena växelriktaren ger dålig produktion samt blinkar rött vissa tillfällen. Leverantör ska kolla upp vad detta beror på men ej gett någon förklaring till kund. Kund önskar en förklaring på hur det funkar och hur växelriktarna arbetar ihop.

Godkända kontrollpunkter

34/37

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
