1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.3
Installation genom
Skandica Solar
Datum
27 september 2023
Ort
Torslanda, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemIBC: Aerofix
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan
Tak 1, IBC: Aerofix
Anmärkningar
3/23

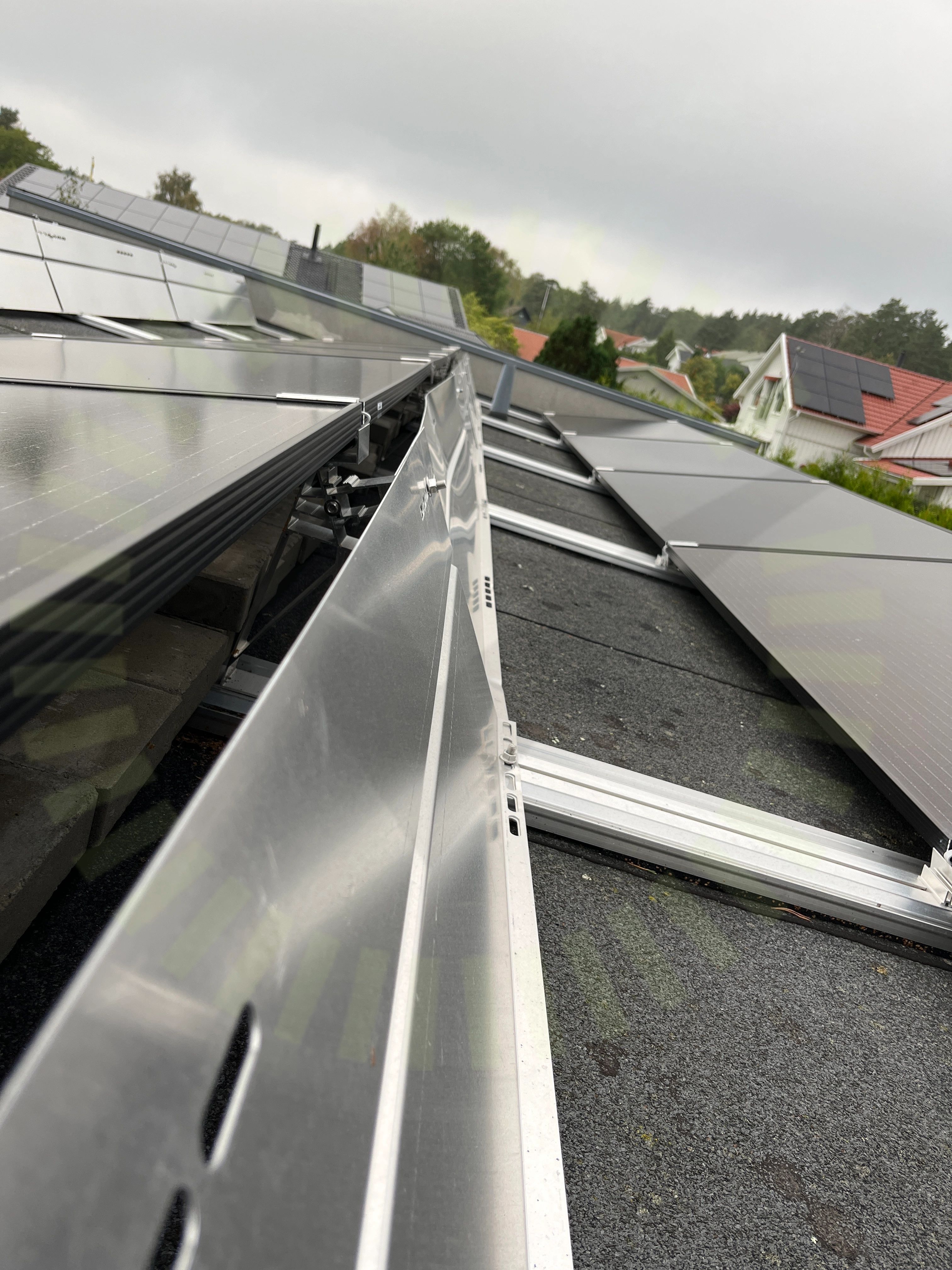

3.1 Skador
Inte godkändSkador noterade på vindplåtarna.

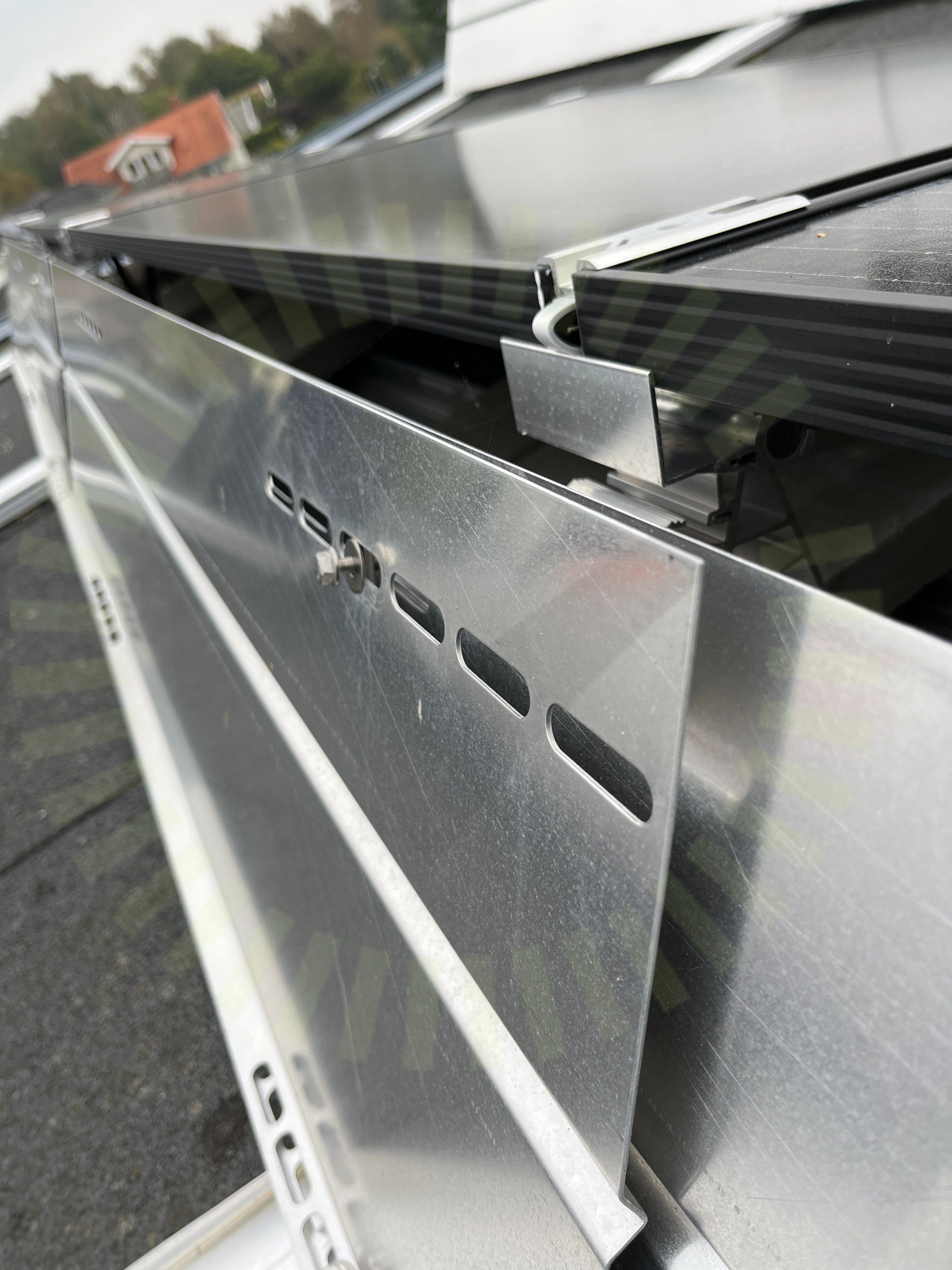

3.2 Vindplåt
Inte godkändVindplåtar ej monterade enligt anvisningar. Lös skruv noteras vid besiktningen.
Installation Manual: IBC AeroFix-AeroFlat, Sida 40-42

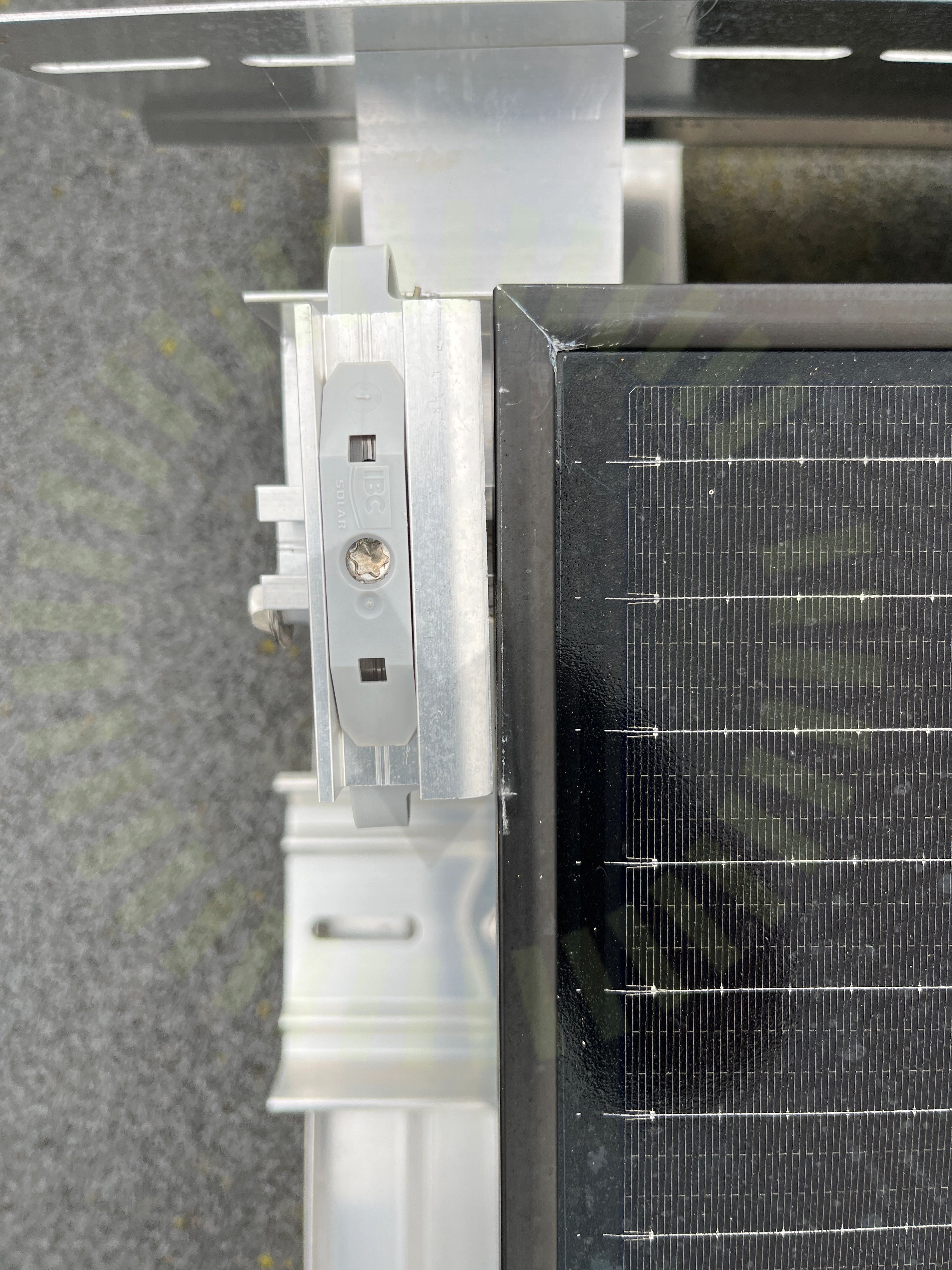

3.3 Ändklämmor
Inte godkändÄndklämman sitter inte fast på panelen.
Installation Manual: IBC AeroFix-AeroFlat, Sida 54-55
Godkända kontrollpunkter
20/23Ballast tillförlitligt lagdaDC kabel förläggningFastsäkring ballastplåtarFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPanelstödPlaceringPotentialutjämningsledareSkada på klämmorSkenors avstånd till varandraSkenskarvarSkydd under skenaSnö- och VindlastberäkningSupport för skenaTakets lutningViktfördelningVäderbeständigt material
Tak 1, Risen: RSM40-8
Anmärkningar
1/17
4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
PV module installation and maintenance manual A1 2023 sida 26.
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33
6.1 Förskruvning
Inte godkändHandske inte låst med skruv enligt anvisningar.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

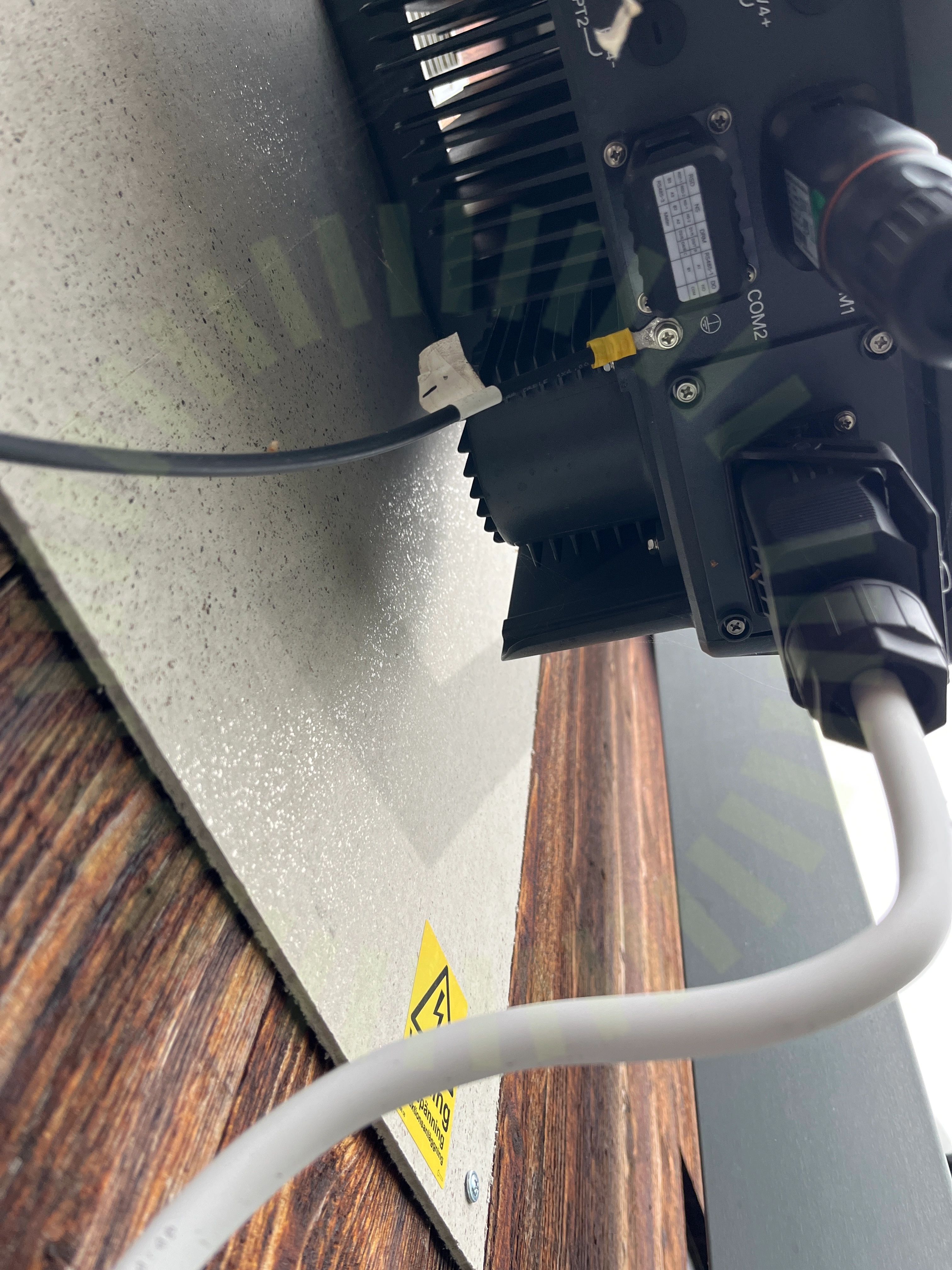

6.2 Jordning av chassi
