Besiktningsrapport

7.5

Installation genom

Sesol

Datum

5 september 2023

Ort

Halmstad, Hallands län

Ändklämmor skena

Underliggande takpanna

Skenskarvar

+ 14

82% godkända18% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Godkända kontrollpunkter

35/37

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

2/37

DC Max StrömSträngdesign

Longi: LR5-54HPB 390-410M

Anmärkningar

5/34

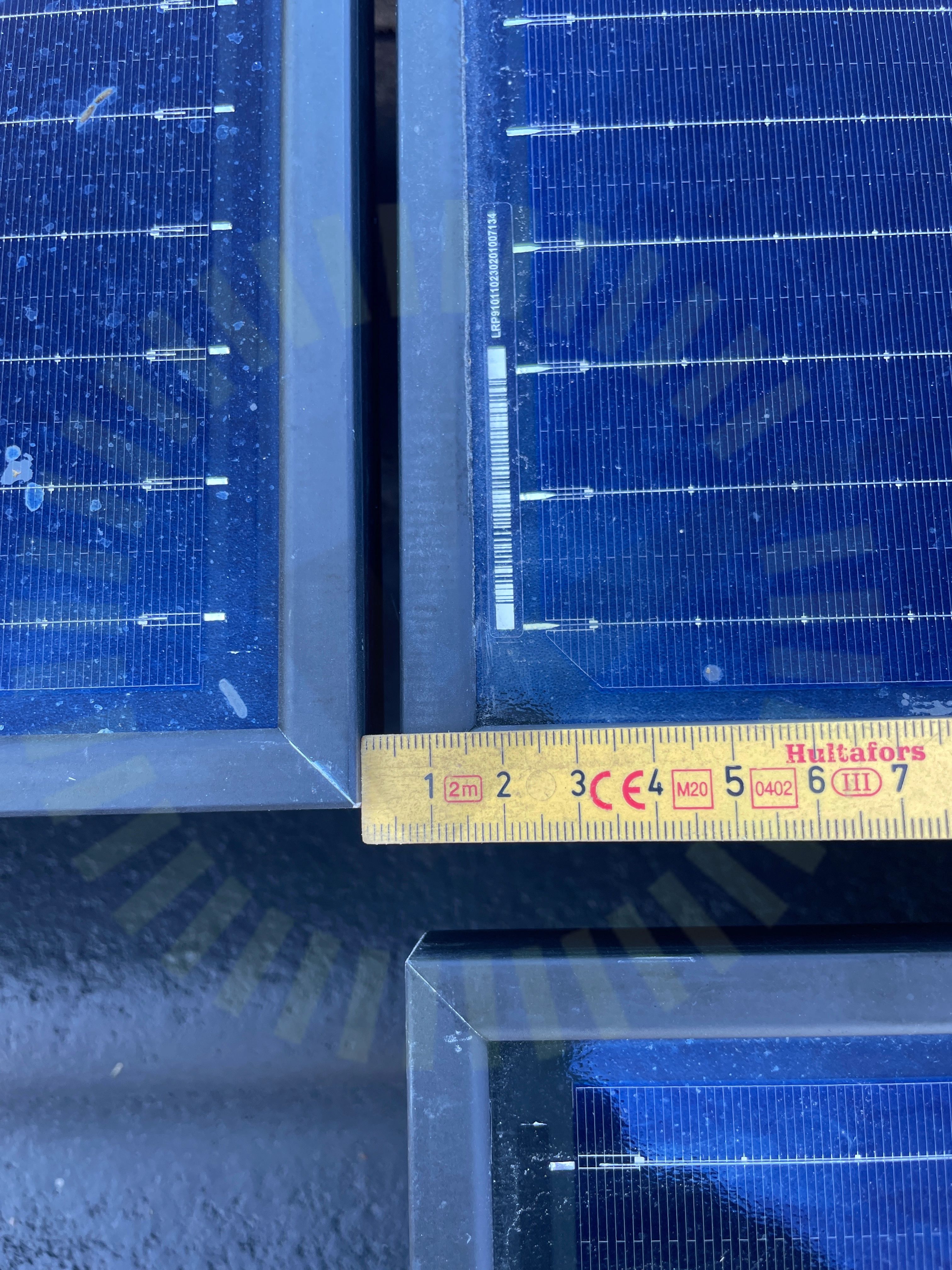

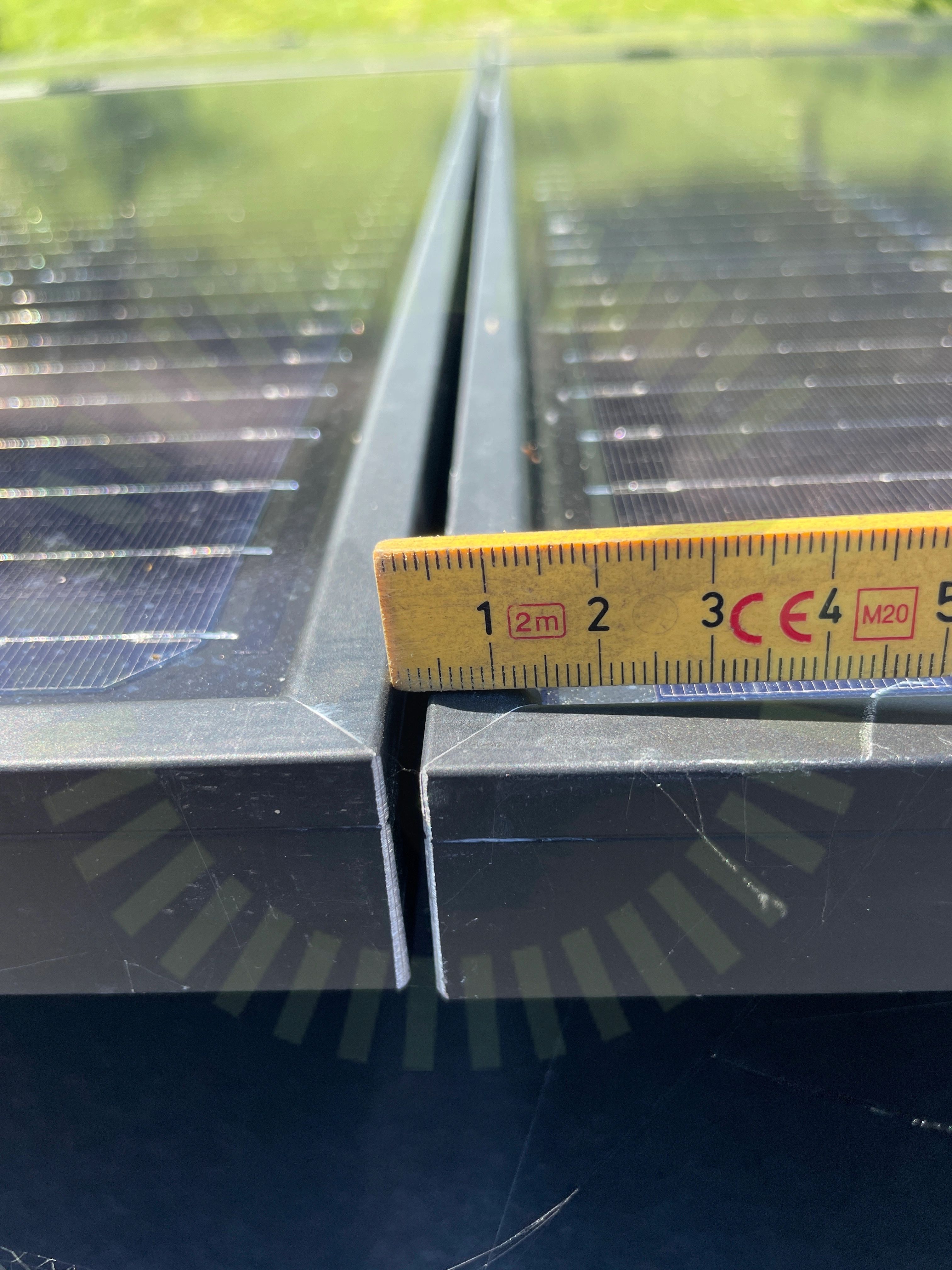

4.1 Mellanrum

Inte godkänd

Paneler är inte separerade med rätt avstånd enligt tillverkaren. Ska vara ett avstånd på minst 10mm.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

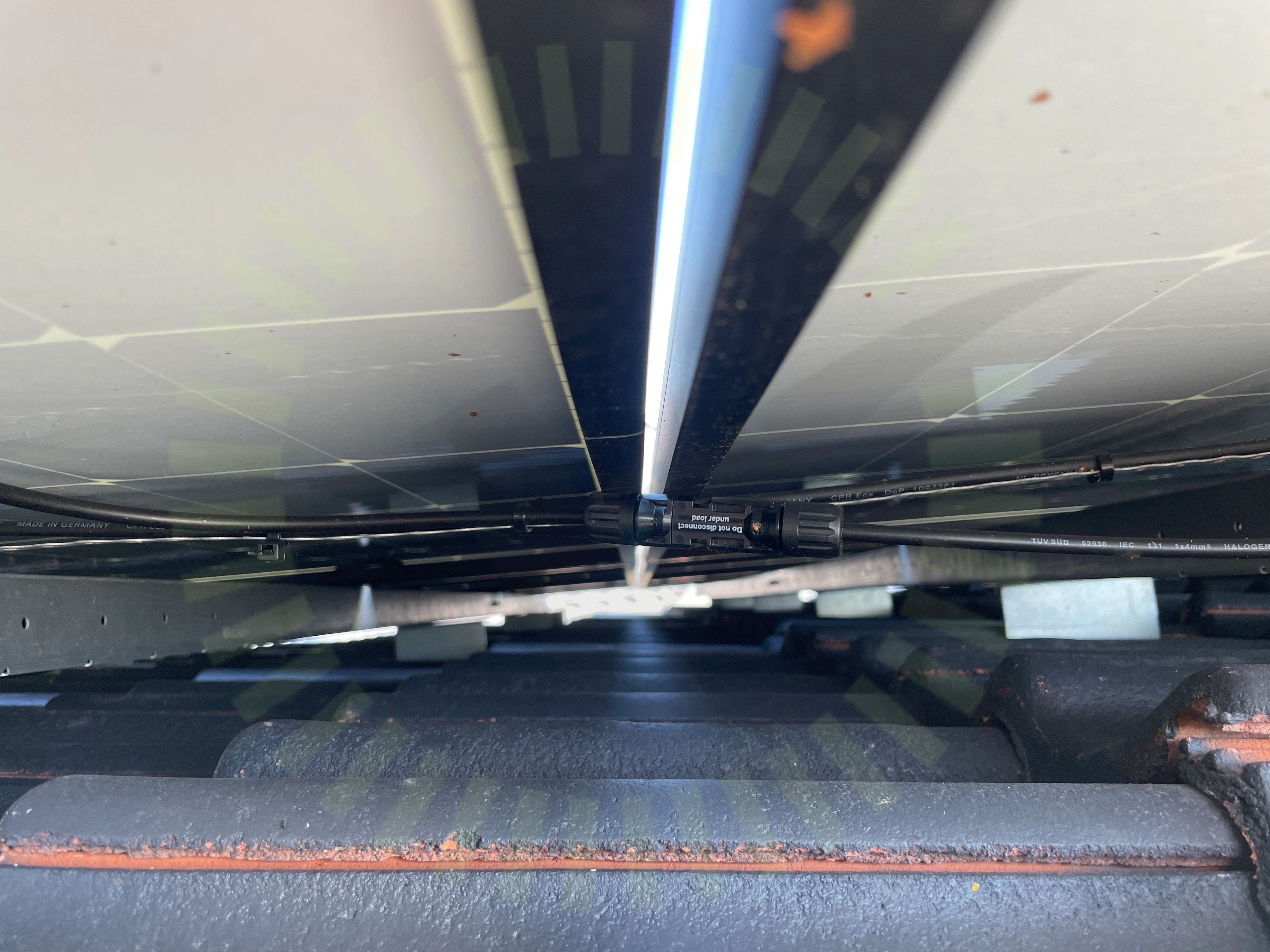

4.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

4.3 Mellanrum

Inte godkänd

Paneler är inte separerade med rätt avstånd. Paneltillverkaren har krav på minst 10mm mellan paneler.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

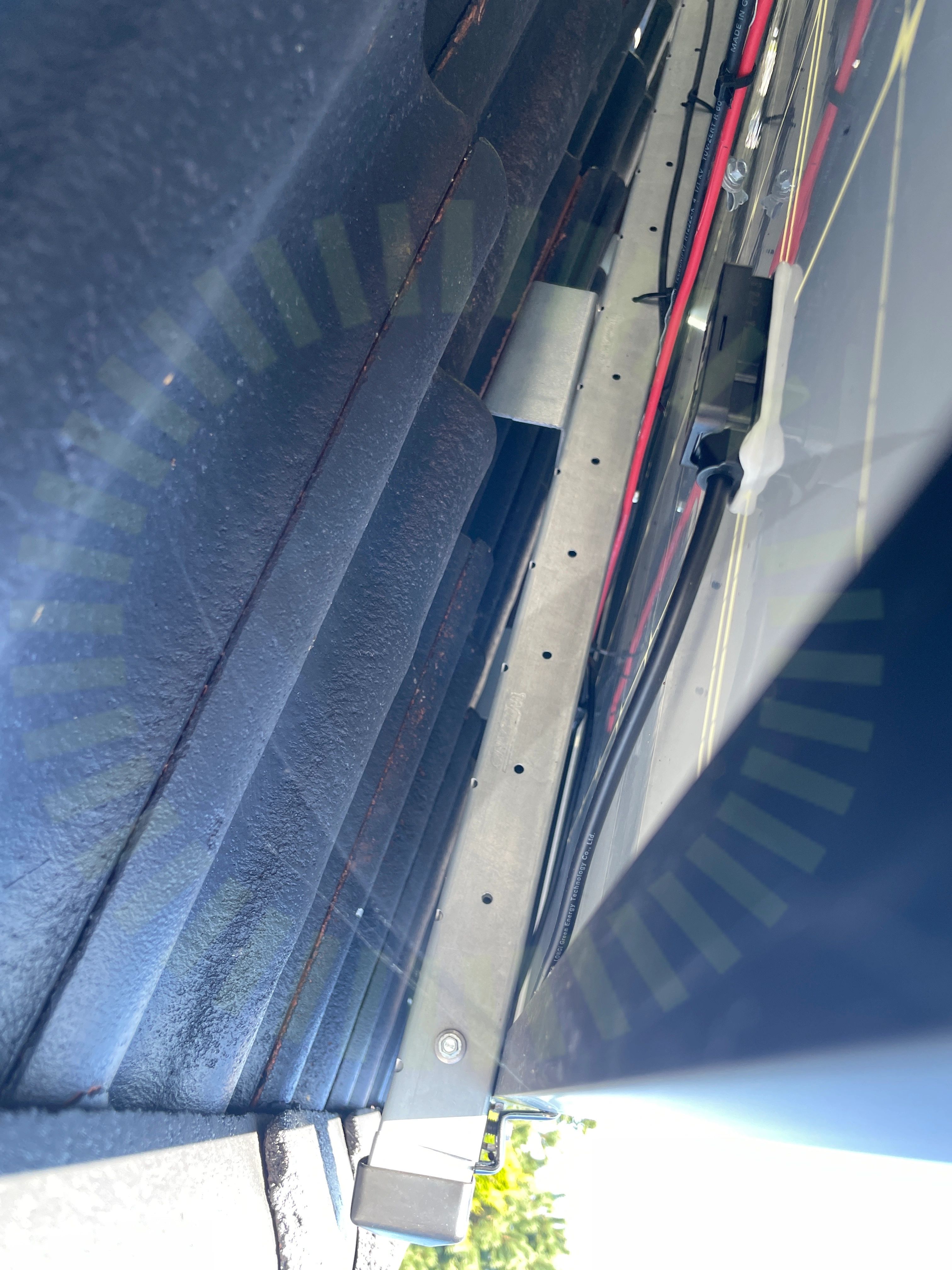

4.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

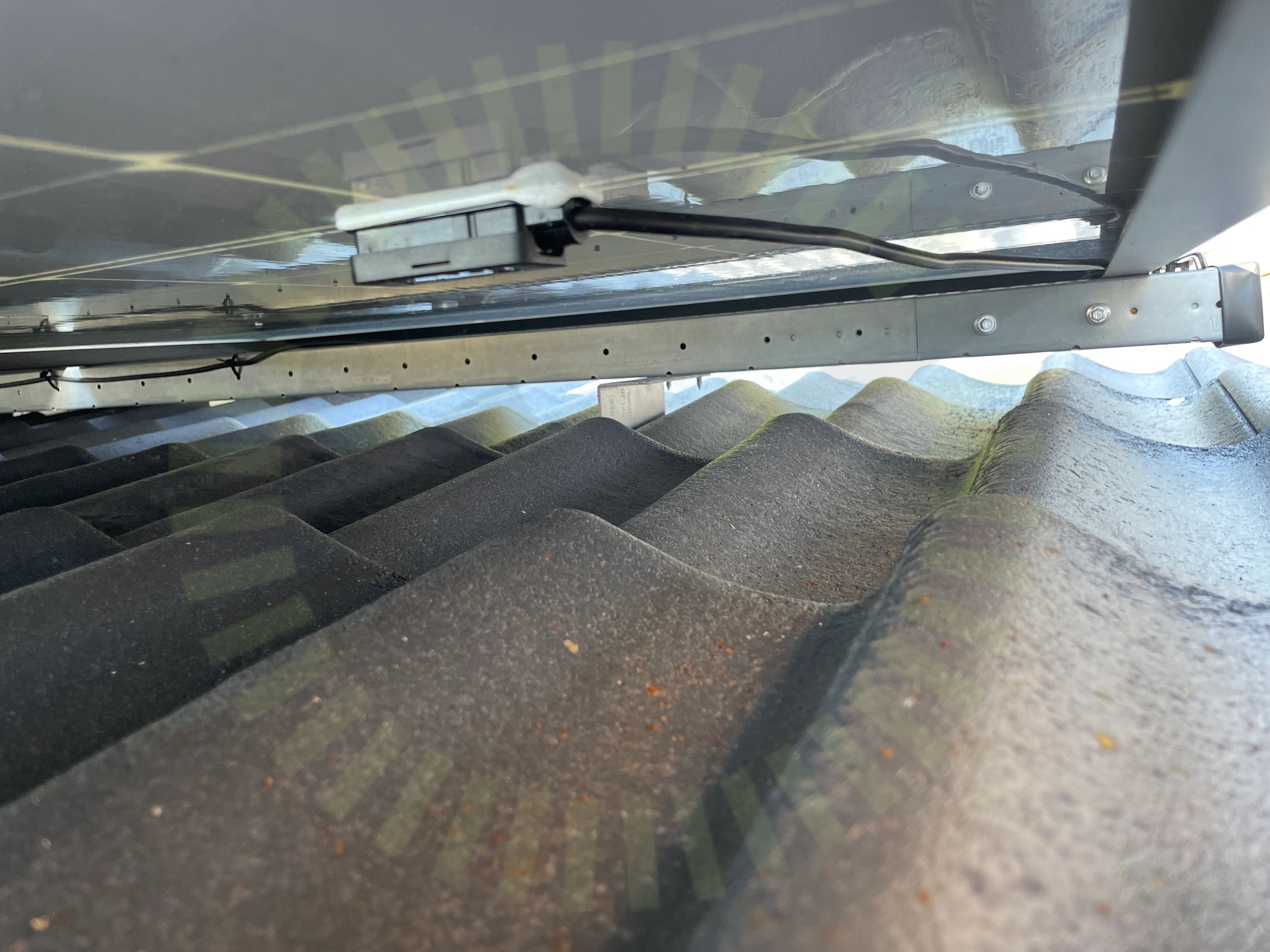

4.5 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

28/34

Avstånd till takAvstånd till takDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKontaktdonKontaktdonFörläggning DC kontakterKlämmornas placeringKlämmornas placeringPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningÖverlappningÖverlappning

Ej tillgängligt vid besiktning

1/34

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/7

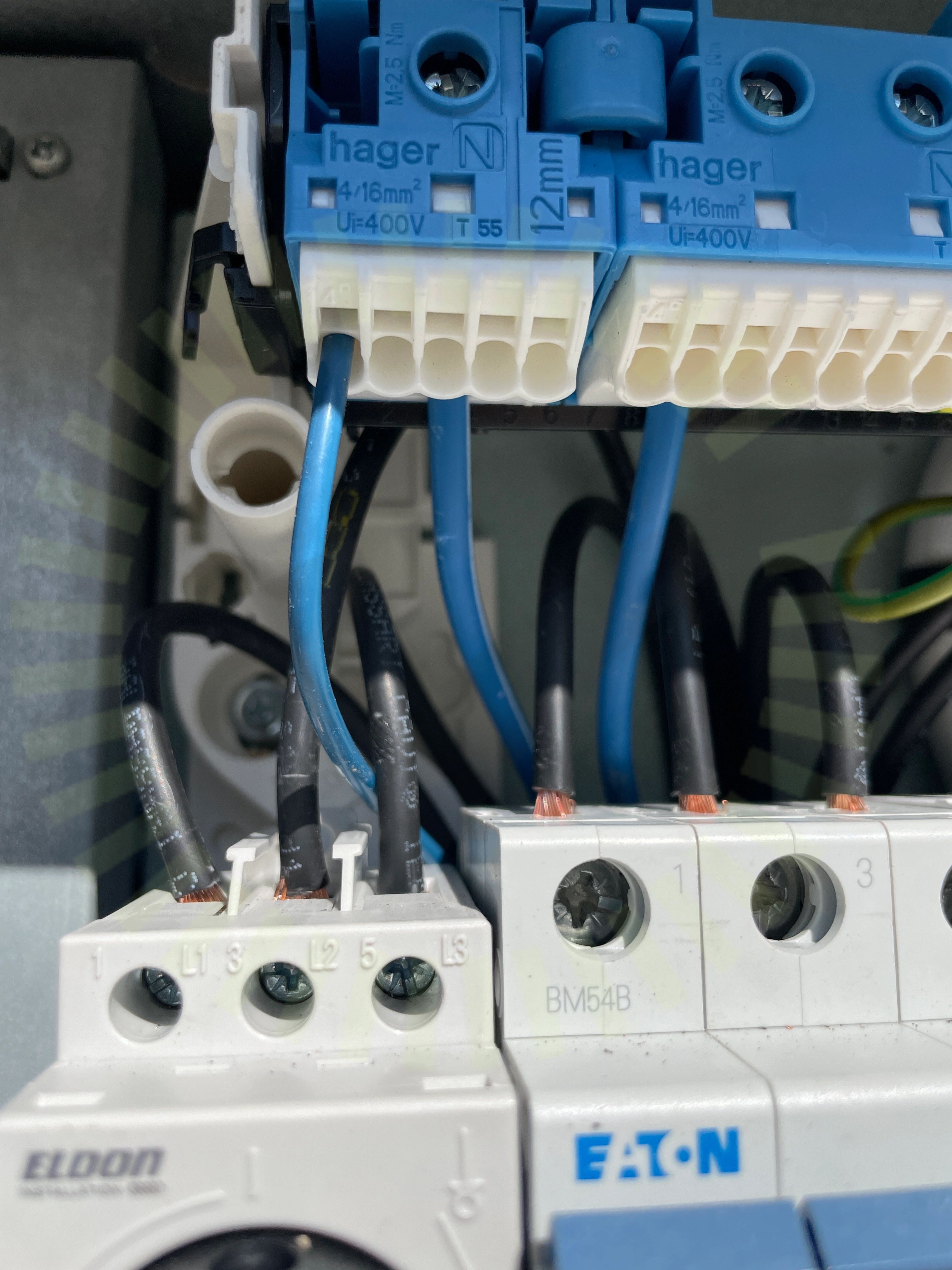

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

BrytareBöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Läktfästen

Anmärkningar

20/47

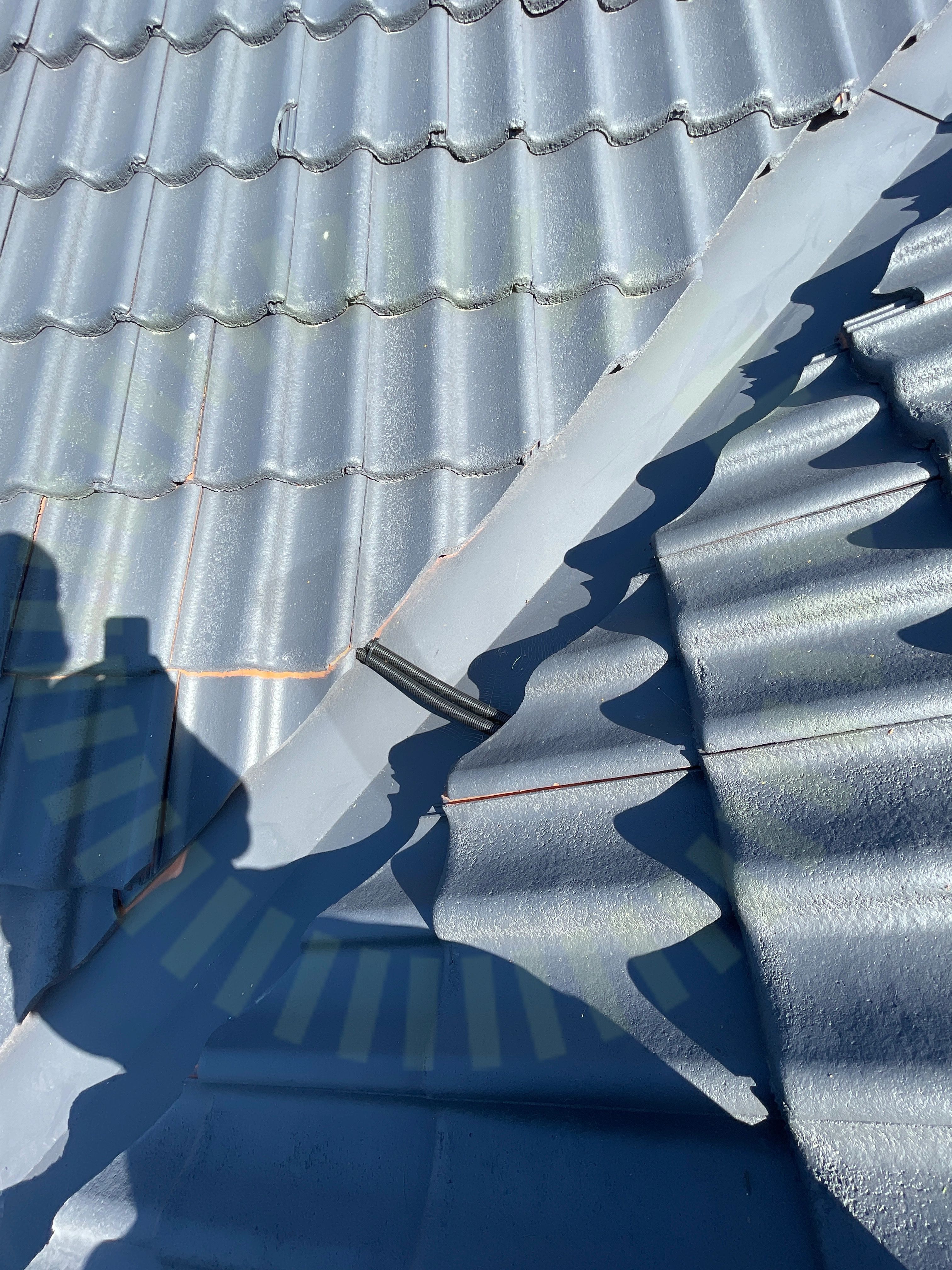

8.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

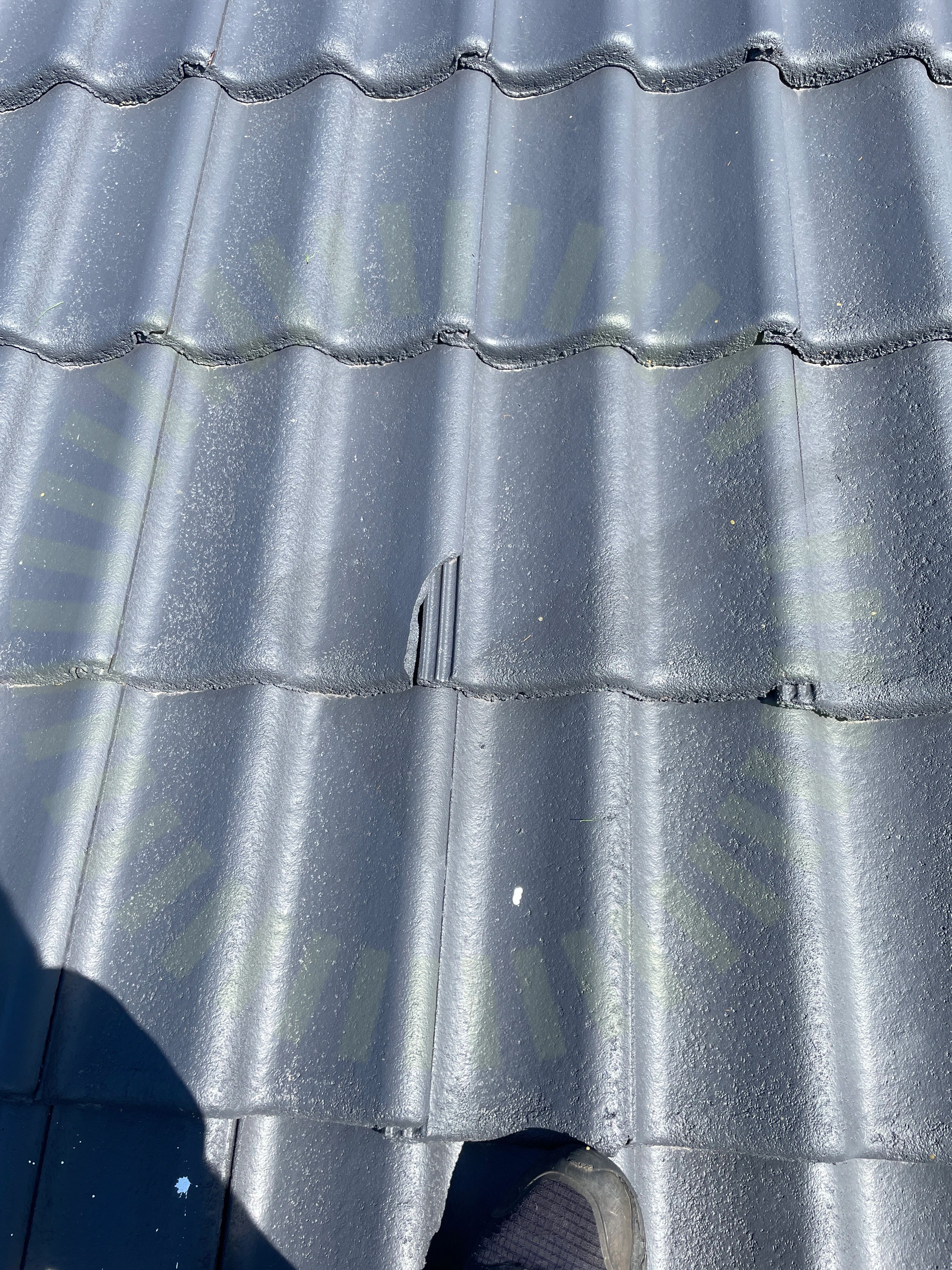

8.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

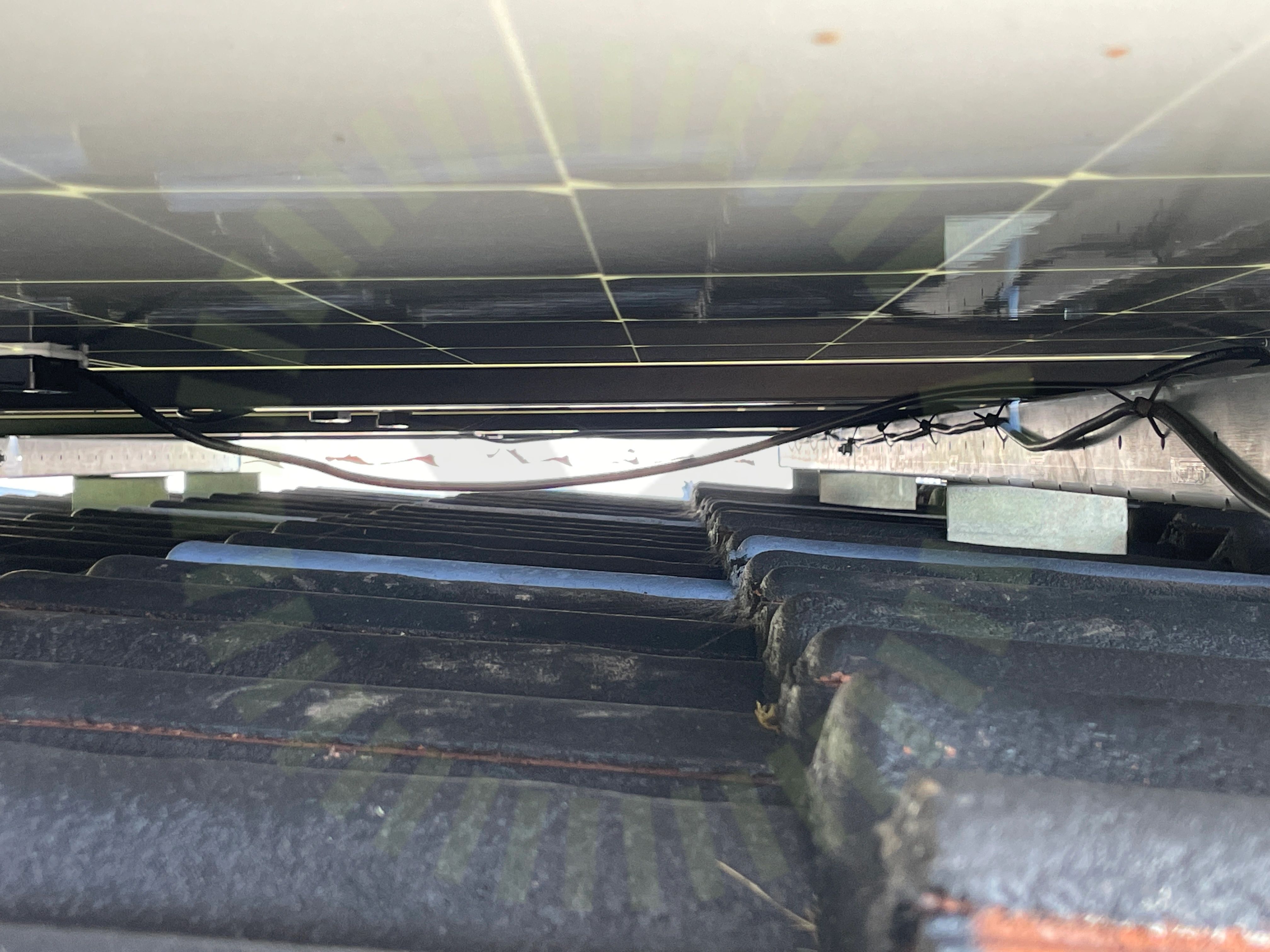

8.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

8.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

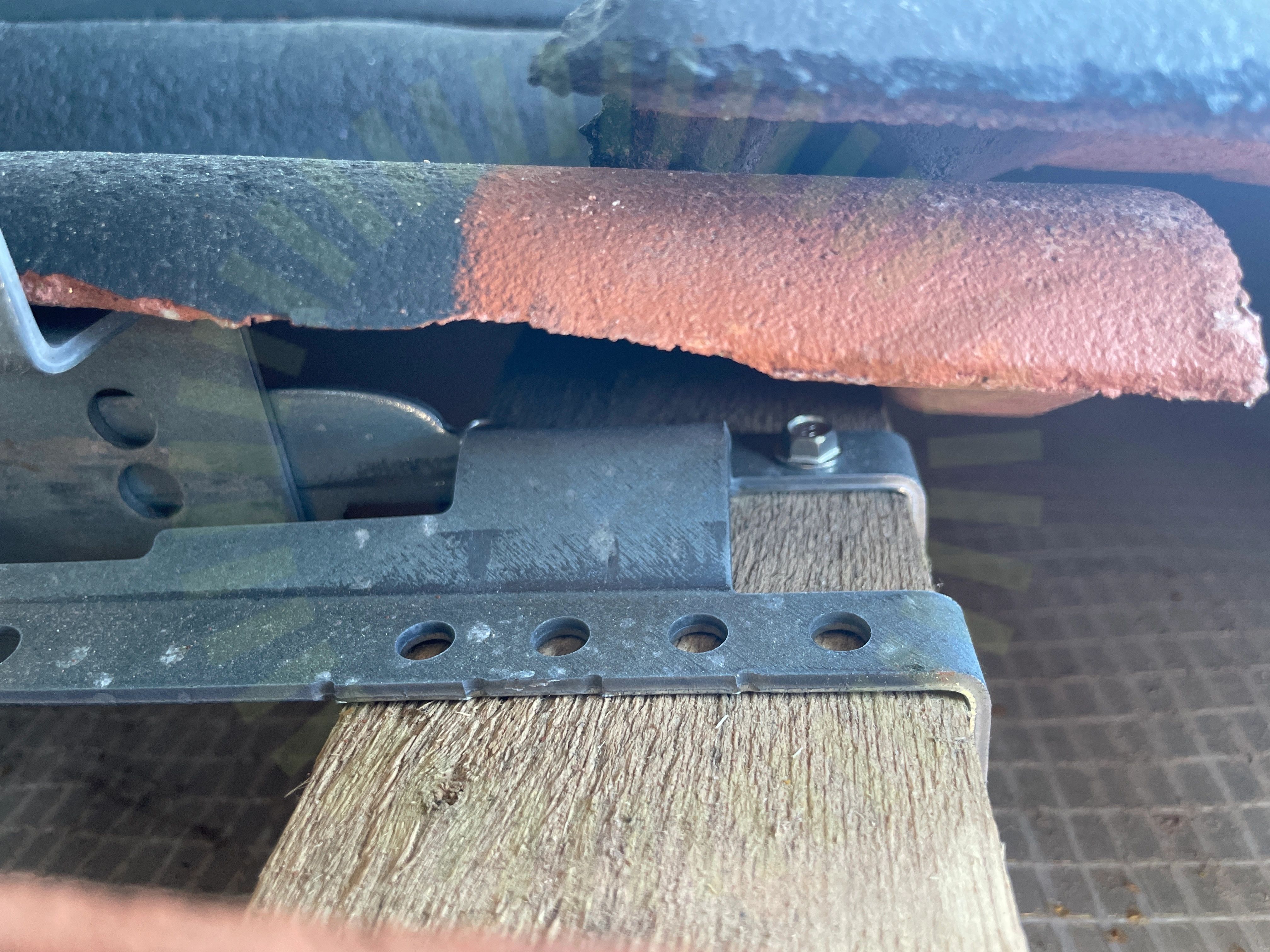

8.5 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar är felplacerade. Sitter på samma sida.

MA5104. Sid 1 (1) | Version 4 - 221101

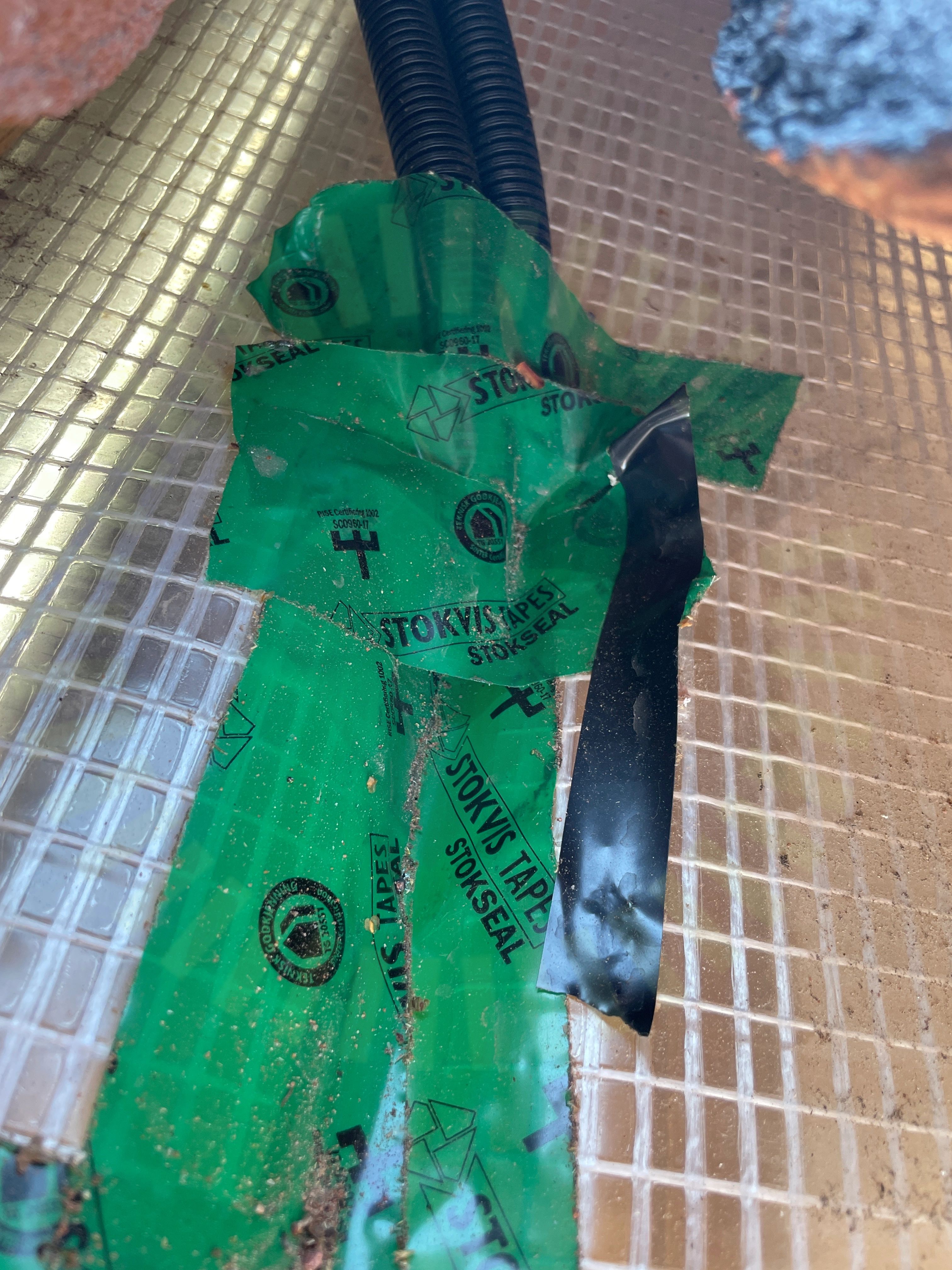

8.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

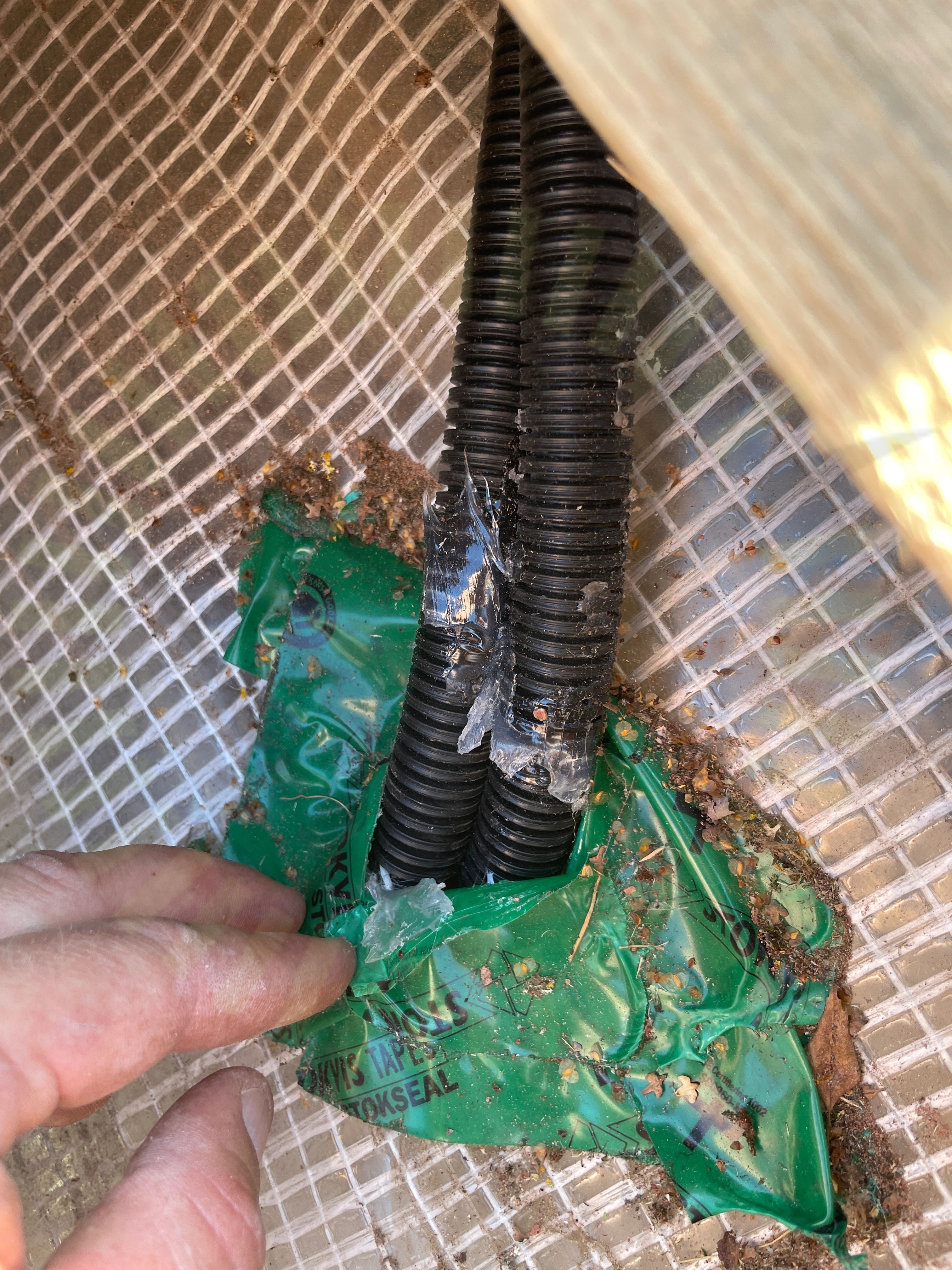

8.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

8.8 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt 1200mm.

Snö- och vindlastberäkning

8.9 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Avstånd mellan skenor 1000mm.

Snö- och vindlastberäkning

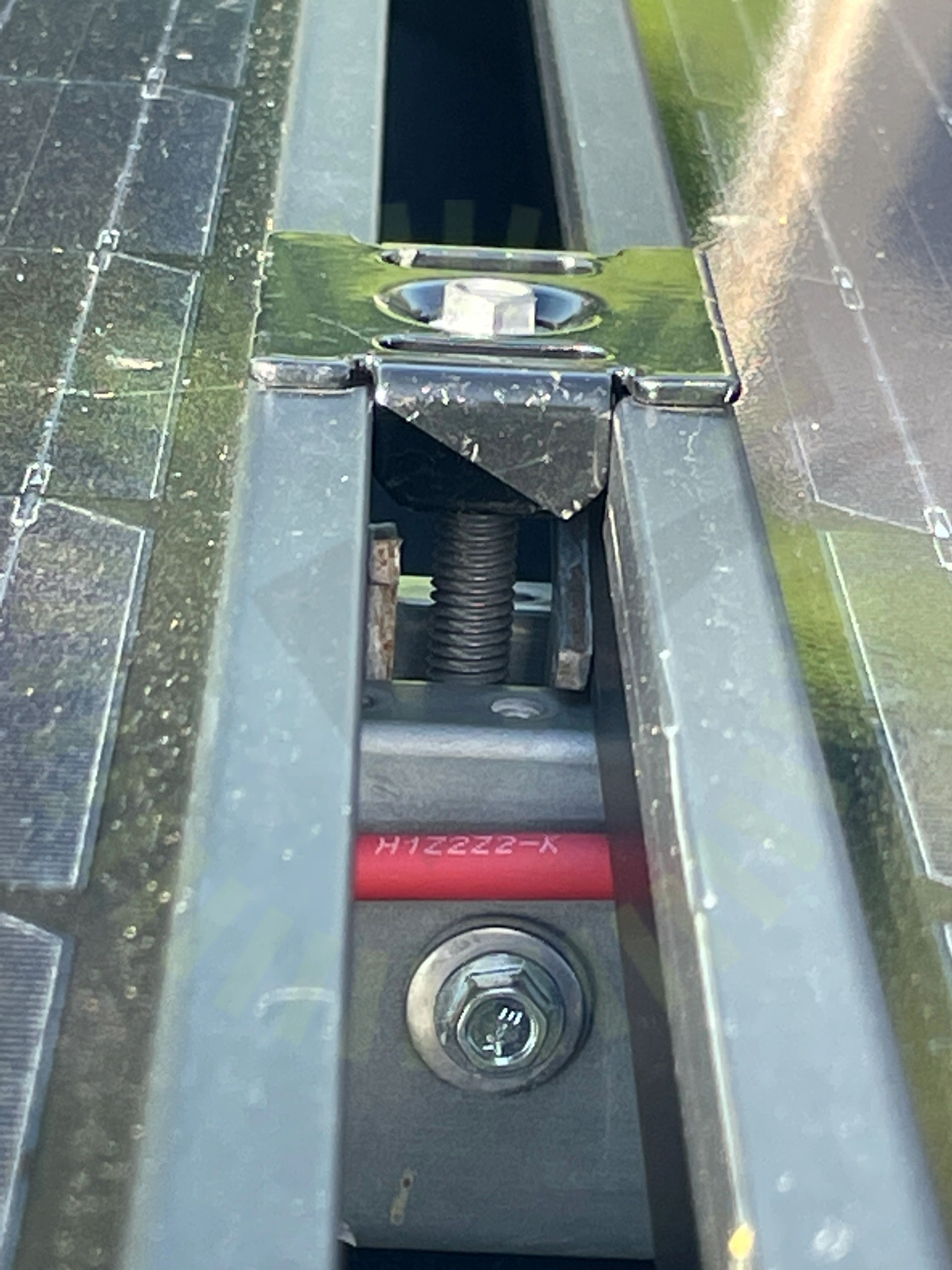

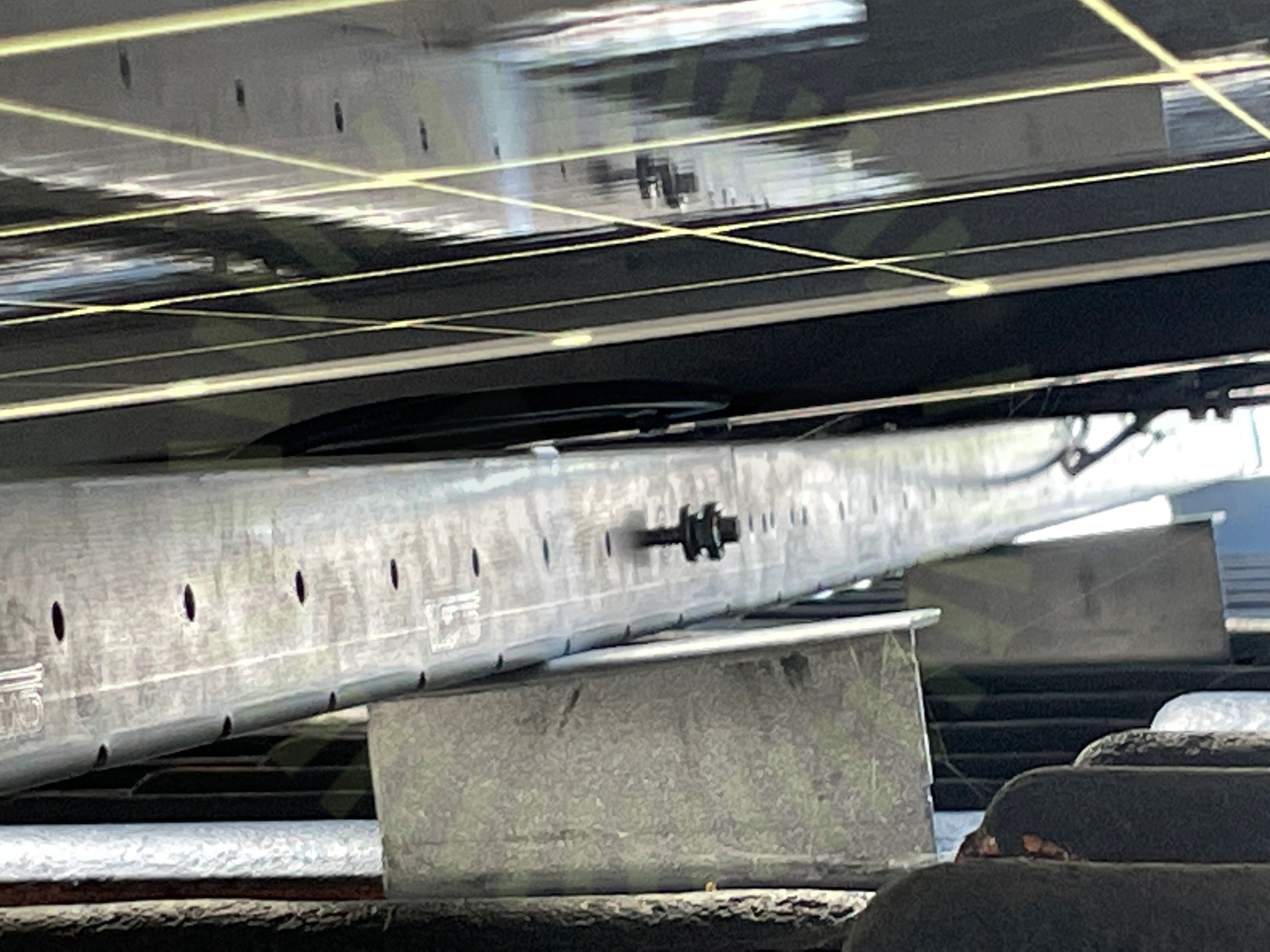

8.10 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

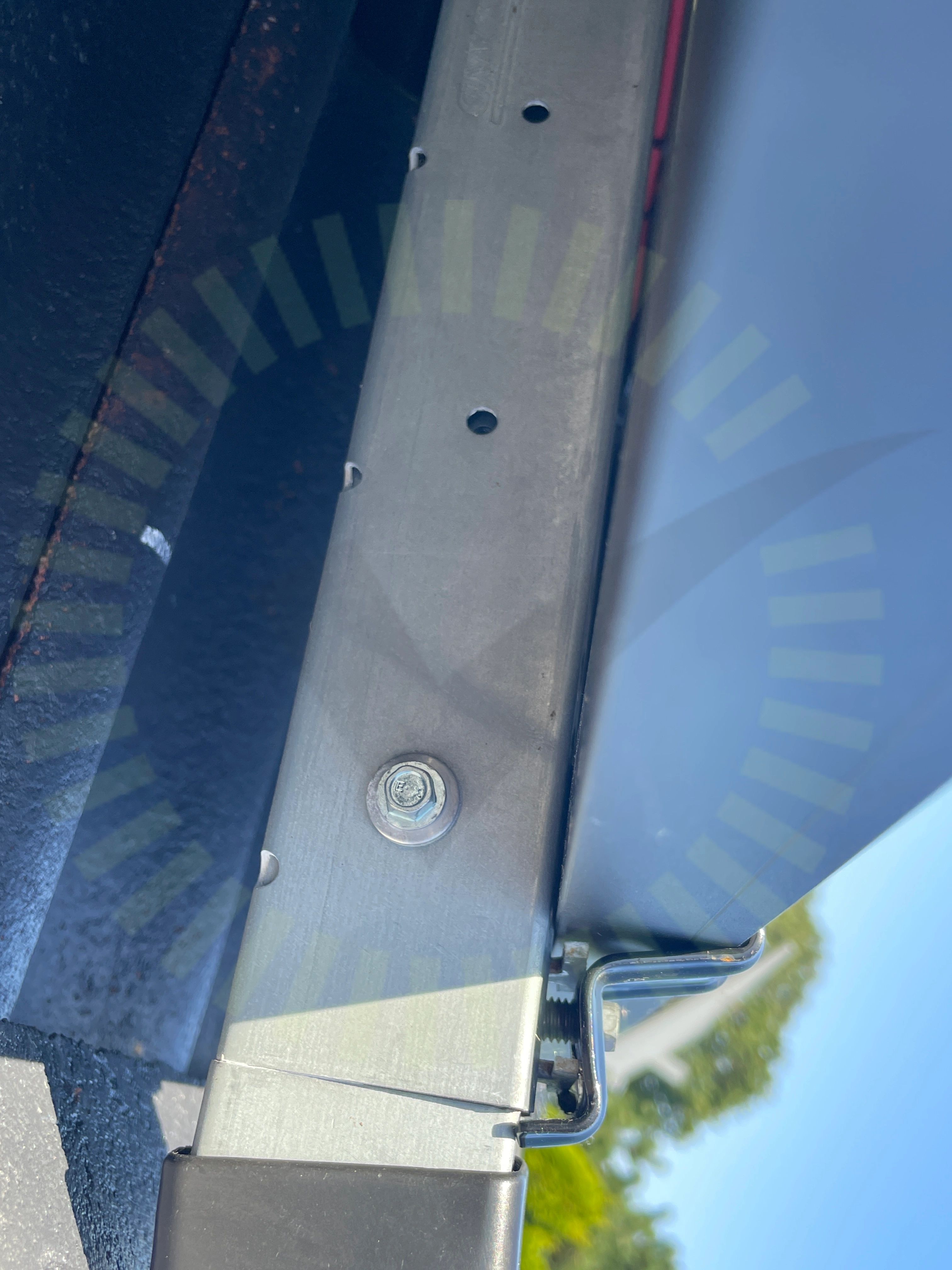

8.11 Skenskarvar

Inte godkänd

Skruv ej iskruvade helt.

MA5104. Sid 1 (1) | Version 4 - 221101

8.12 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

8.13 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

8.14 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

PD5109 | Version 4 - 221028 | Sid 1 (1)

8.15 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

PD5109 | Version 4 - 221028 | Sid 1 (1)

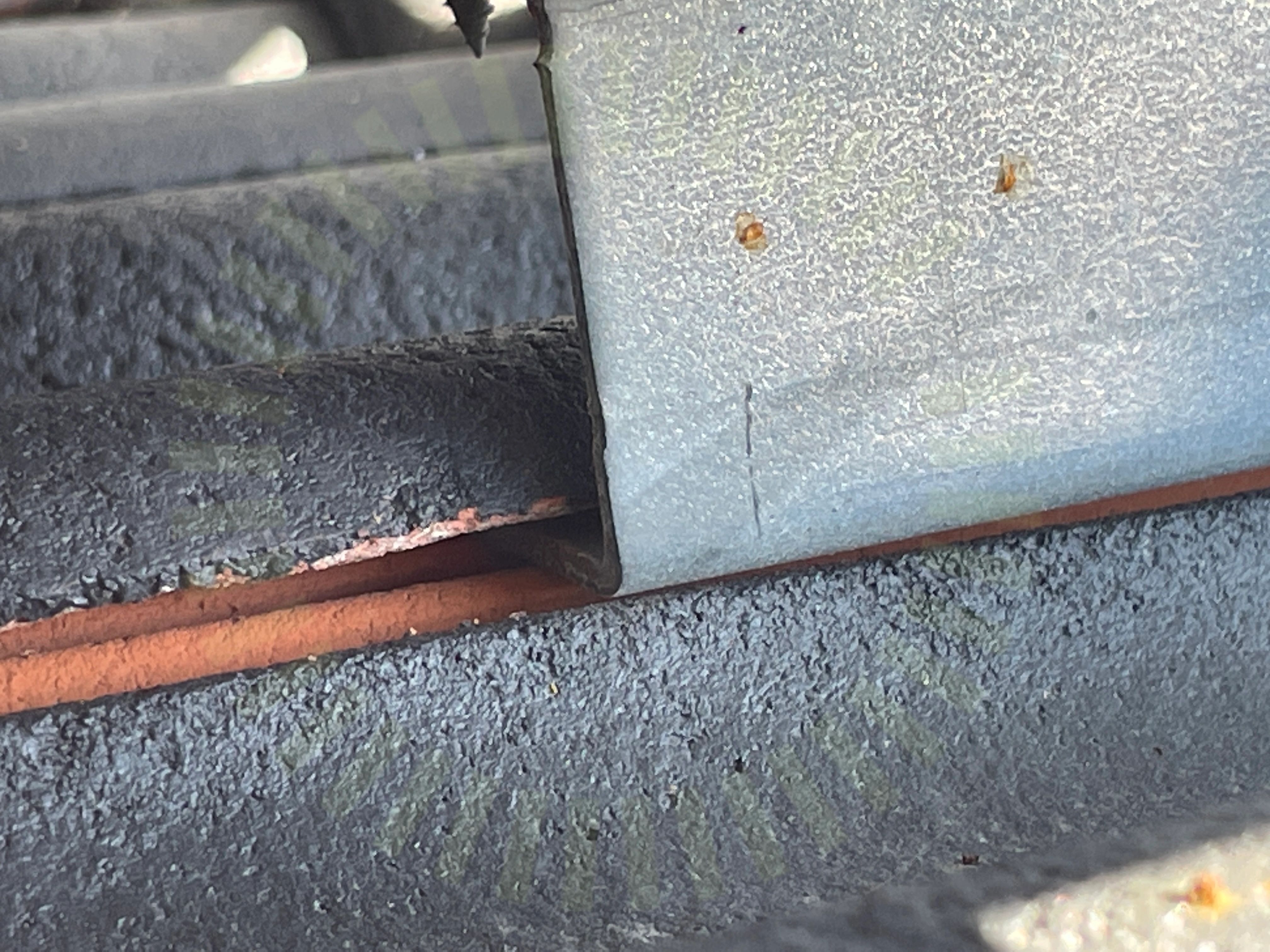

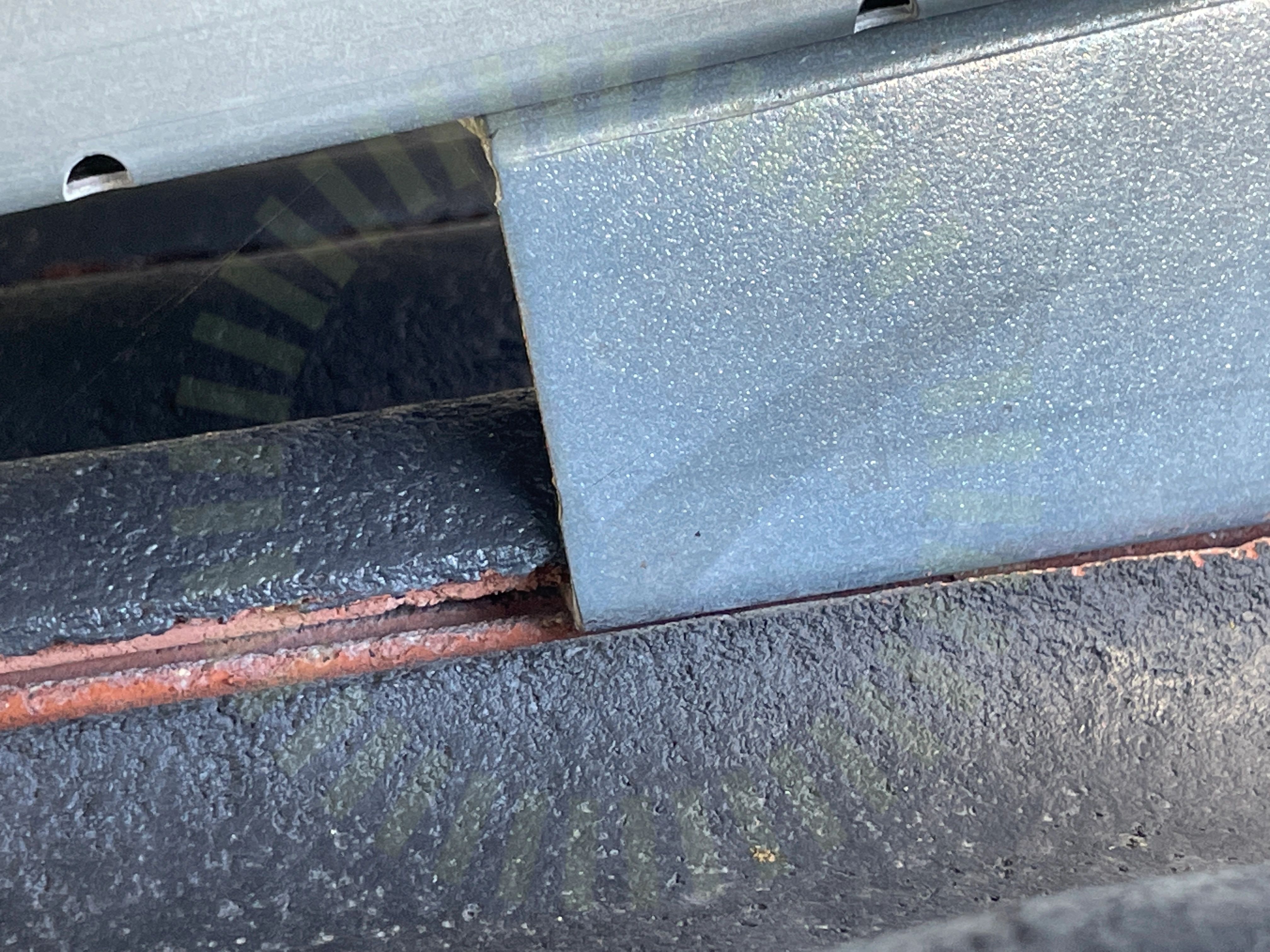

8.16 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

8.17 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

8.18 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. Uppmätt 750mm.

MA5104. Sid 1 (1) | Version 4 - 221101

8.19 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. Uppmätt avstånd 1200mm.

MA5104. Sid 1 (1) | Version 4 - 221101

8.20 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

27/47

DC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämma skruvMittklämmorMittklämmorPlaceringPlaceringSkadorSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängVäderbeständigt materialTvådelad TakkrokTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruvÄndklämmor skruv
