Besiktningsrapport

7.0

Installation genom

1KOMMA5°

Datum

10 juli 2024

Ort

Hörby, Skåne län

Fastsäkring av produkt

Klämmornas placering

Kopplingslåda böjradie

+ 10

82% godkända18% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareEnphase: IQ8 Series

BatteriEnphase: IQ BAttery 3T

TillbehörUndercentral

TillbehörEnphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Batteri

Anmärkningar

1/9

2.1 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

8/9

AC anslutning Avstånd närliggande objektPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Micro-växelriktare

Anmärkningar

2/15

3.1 AC kabel förläggning

Inte godkänd

AC kablage dragen över skruvens huvud. Risk för skadad kabel över tid.

3.2 Kabeldragning

Inte godkänd

Kablage inte tillförlitligt uppfäst.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

13/15

Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare

Tak 1, Denim: U N3 XXX BBG 108H

Anmärkningar

3/15

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation manual Denim V.Feb-2024-1, Sida 10-12

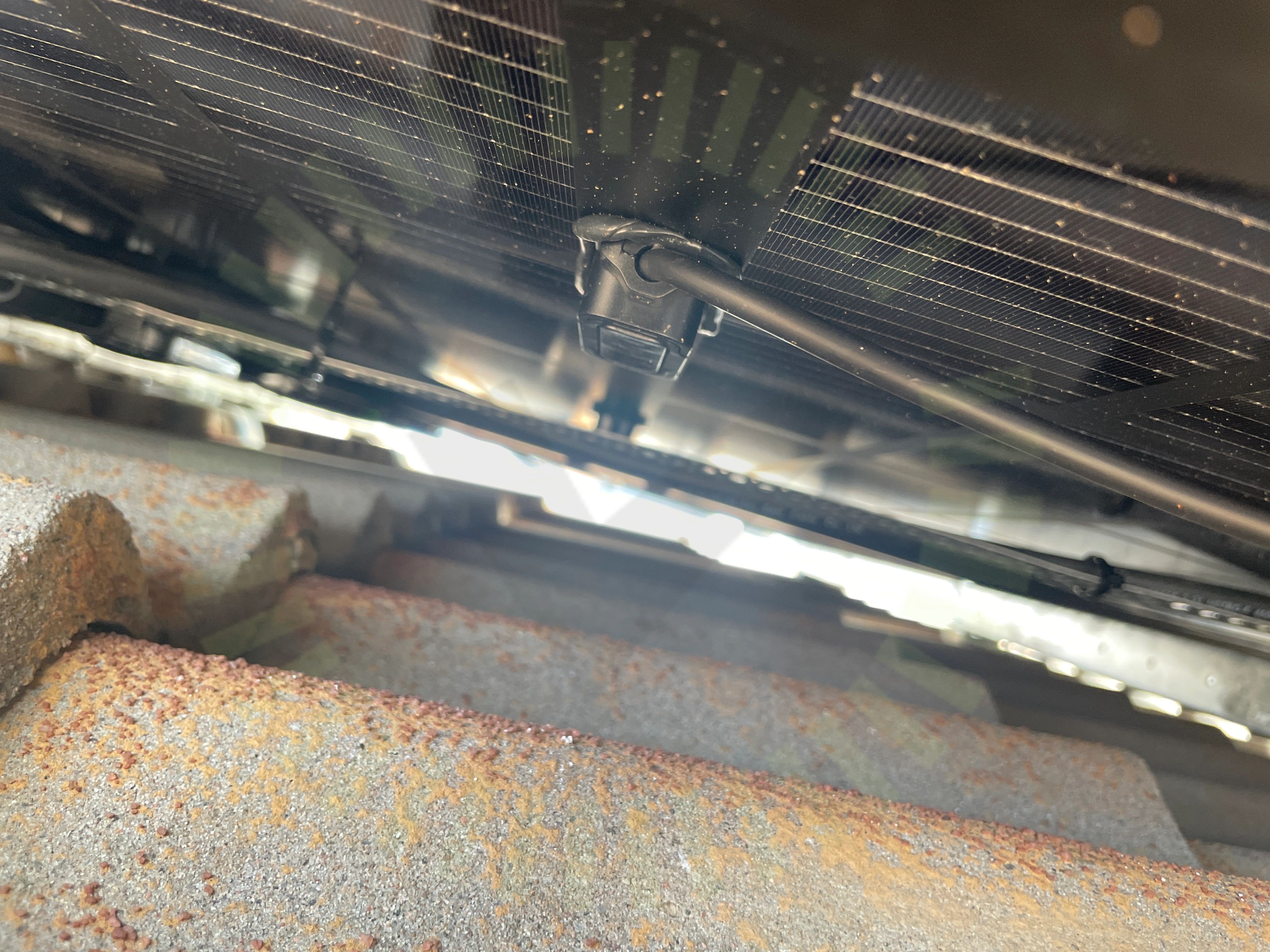

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp vid flertalet ställen.

SS 436 40 00 (522.8.3)

4.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

12/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaStress på kontakterSträngförläggning

Tak 1, Weland Stål: Pannfäste Läkt

Anmärkningar

8/21

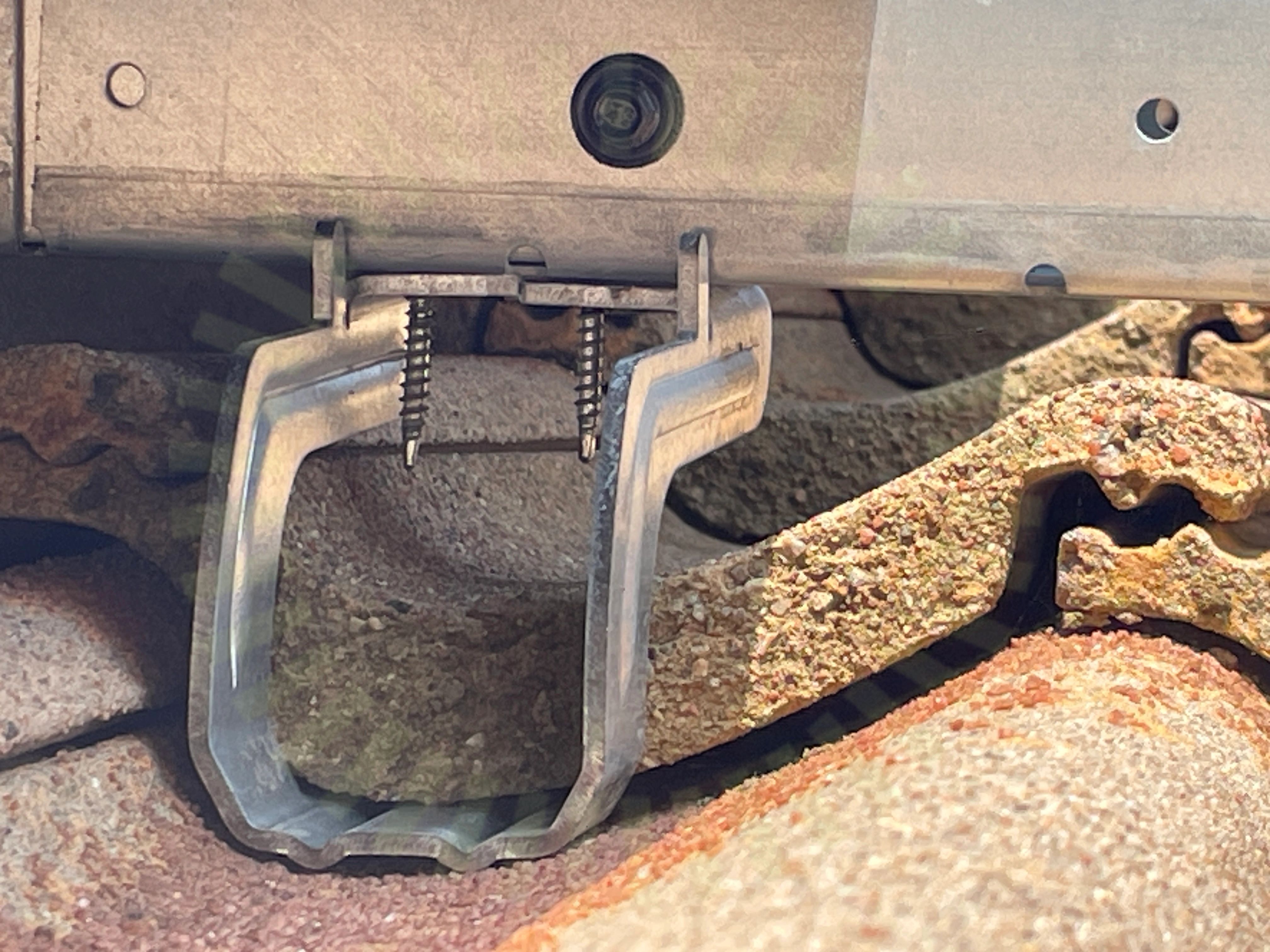

5.1 Främmande material

Inte godkänd

Använda skruv är inte från tillverkaren av montagesystemet.

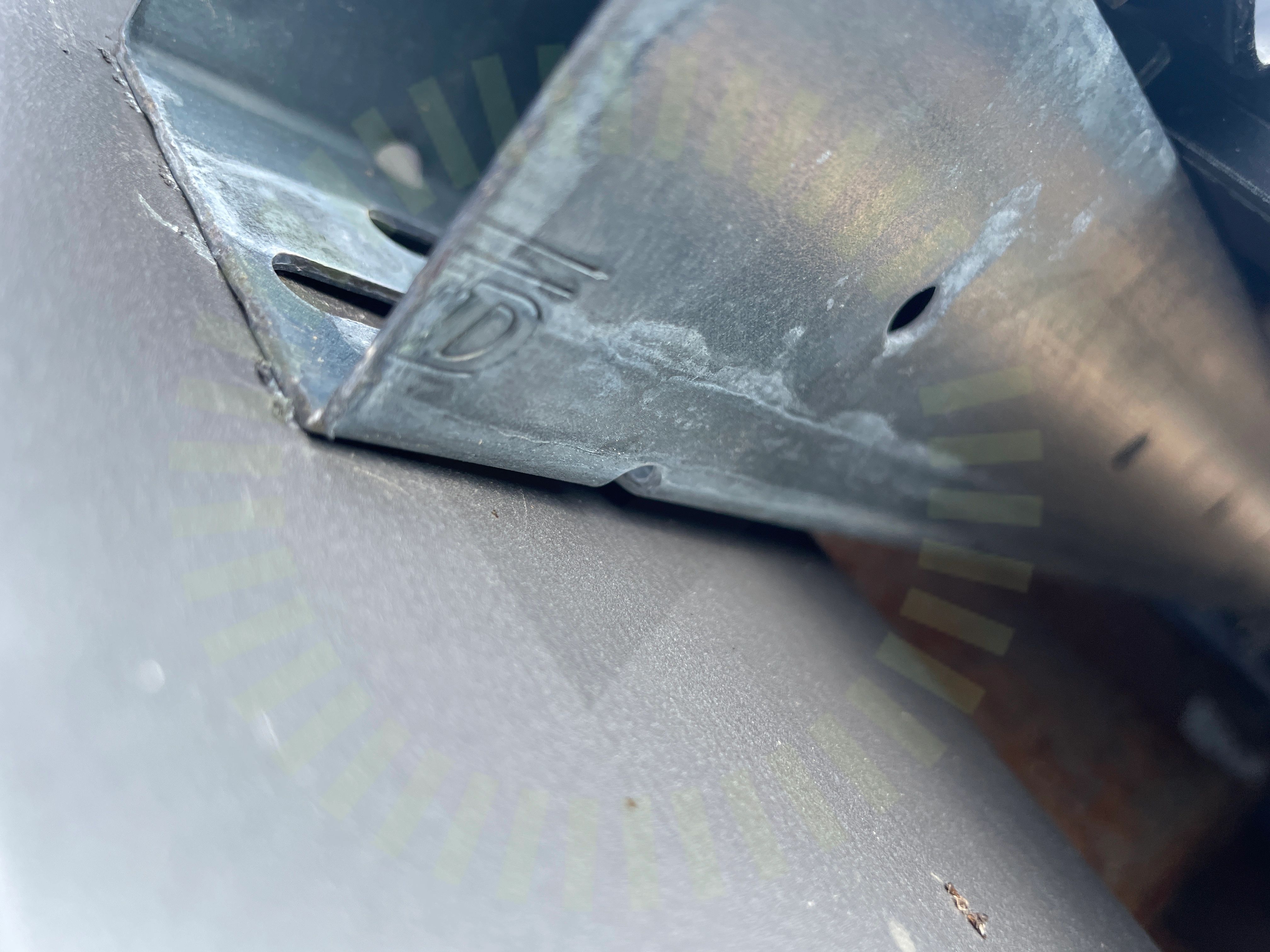

5.2 Skador

Inte godkänd

Skador noterade på kantplåt som är orsakade av montagesystemet.

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning vid flertalet ställen.

SS 436 40 00 (712.522.101)

5.4 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5125 Sid 2 (2) | Version 1 - 240416

5.5 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

5.6 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

Tillverkarens anvisningar

5.7 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Infästning - pannfäste i verkligheten.

Tillverkarens montageanvisningar

5.8 Takkrokarnas CC

Inte godkänd

Lastberäkning som stämmer överens med verkligheten saknas. • Infästning verkligheten - pannfäste.

Snö- och vindlastberäkning

Godkända kontrollpunkter

12/21

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkenornas överhängUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/3

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/3

Informering av solcellerMissvisande varselmärkning

Växelriktare

Anmärkningar

3/26

8.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

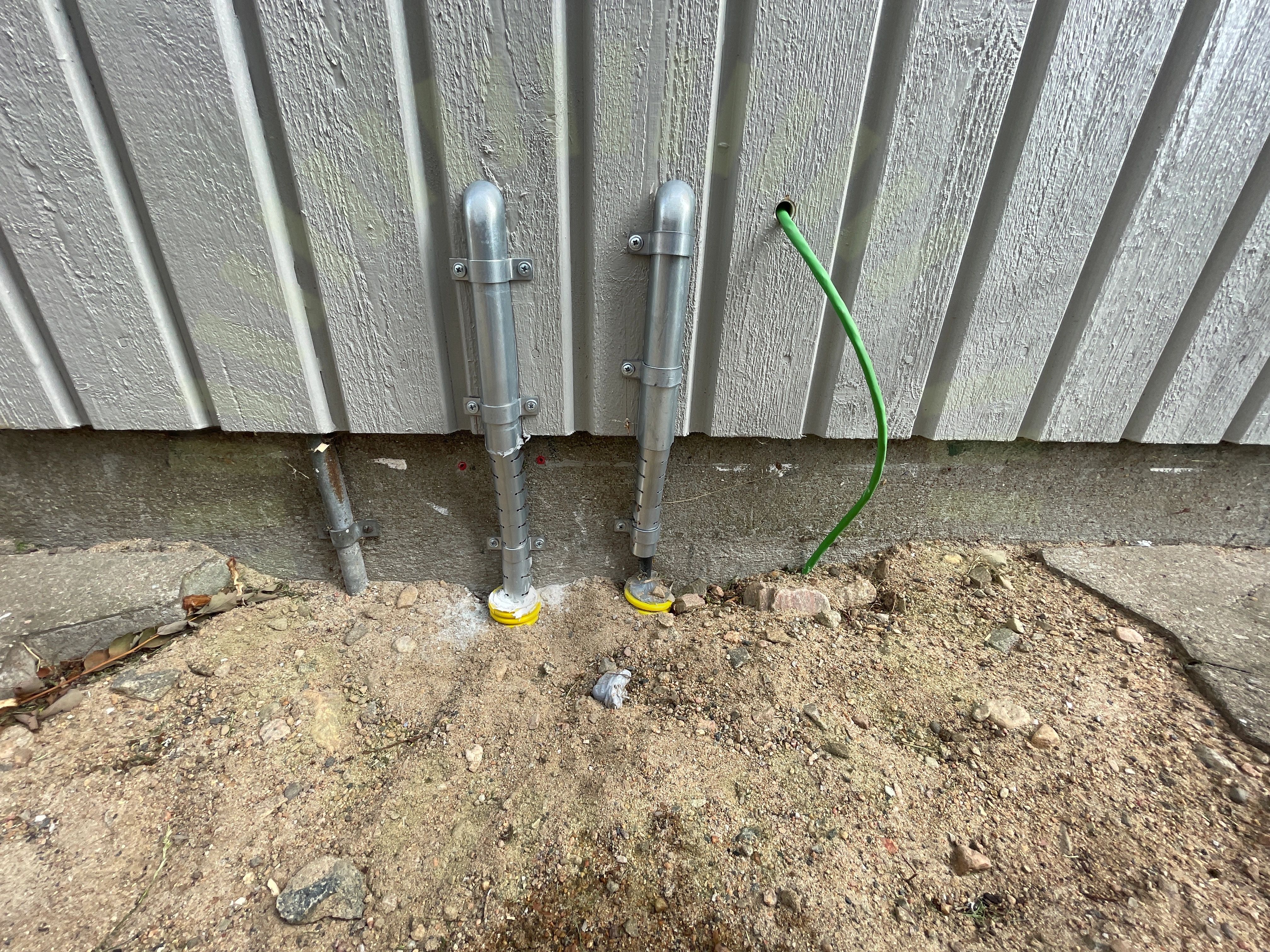

8.2 Mekanisk påverkan

Inte godkänd

Kablage är inte skyddat mot mekanisk påfrestning och genomföring är inte tätad.

SS 436 40 00 (522.6.2)

8.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

23/26
