2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kantclips har släppt från panelramen.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
4 juli 2024
Ort
Tyresö , Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 xxx/GR
OptimerareSolarEdge: S-Serie
MontagesystemCWL falsfäste med Wasi skena
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, CWL falsfäste med Wasi skena
Anmärkningar
1/16Godkända kontrollpunkter
15/16CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
Tak 1, JA Solar: JAM54S30 xxx/GR
Godkända kontrollpunkter
15/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

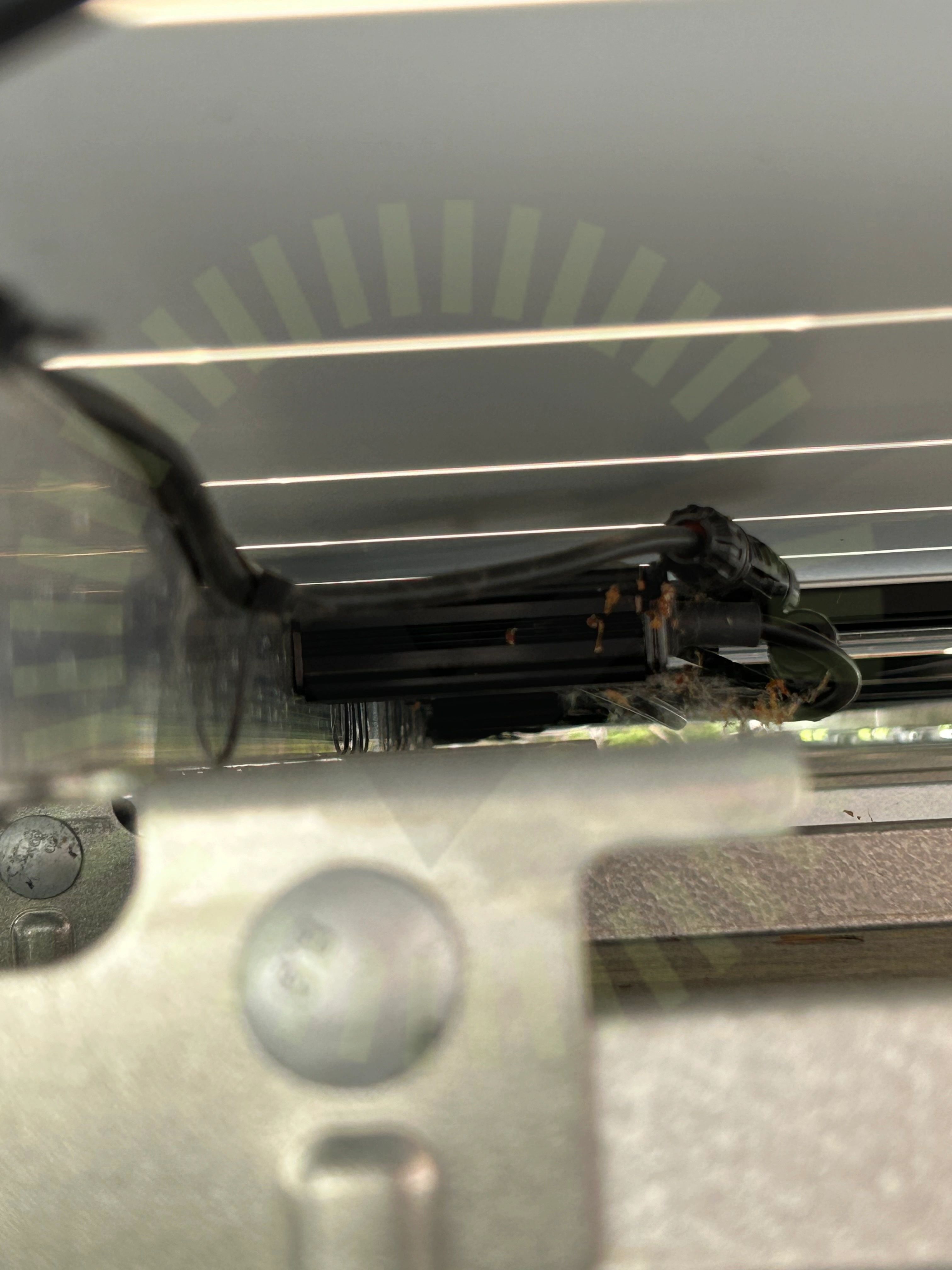

4.1 Placering
Inte godkändFör kort avstånd mellan optimerare och skena.
Applikationsdokument: Montageutrymme Effektoptimerare
Godkända kontrollpunkter
4/5DragavlastadeFastsäkring av produktKompatibilitetKontakter
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

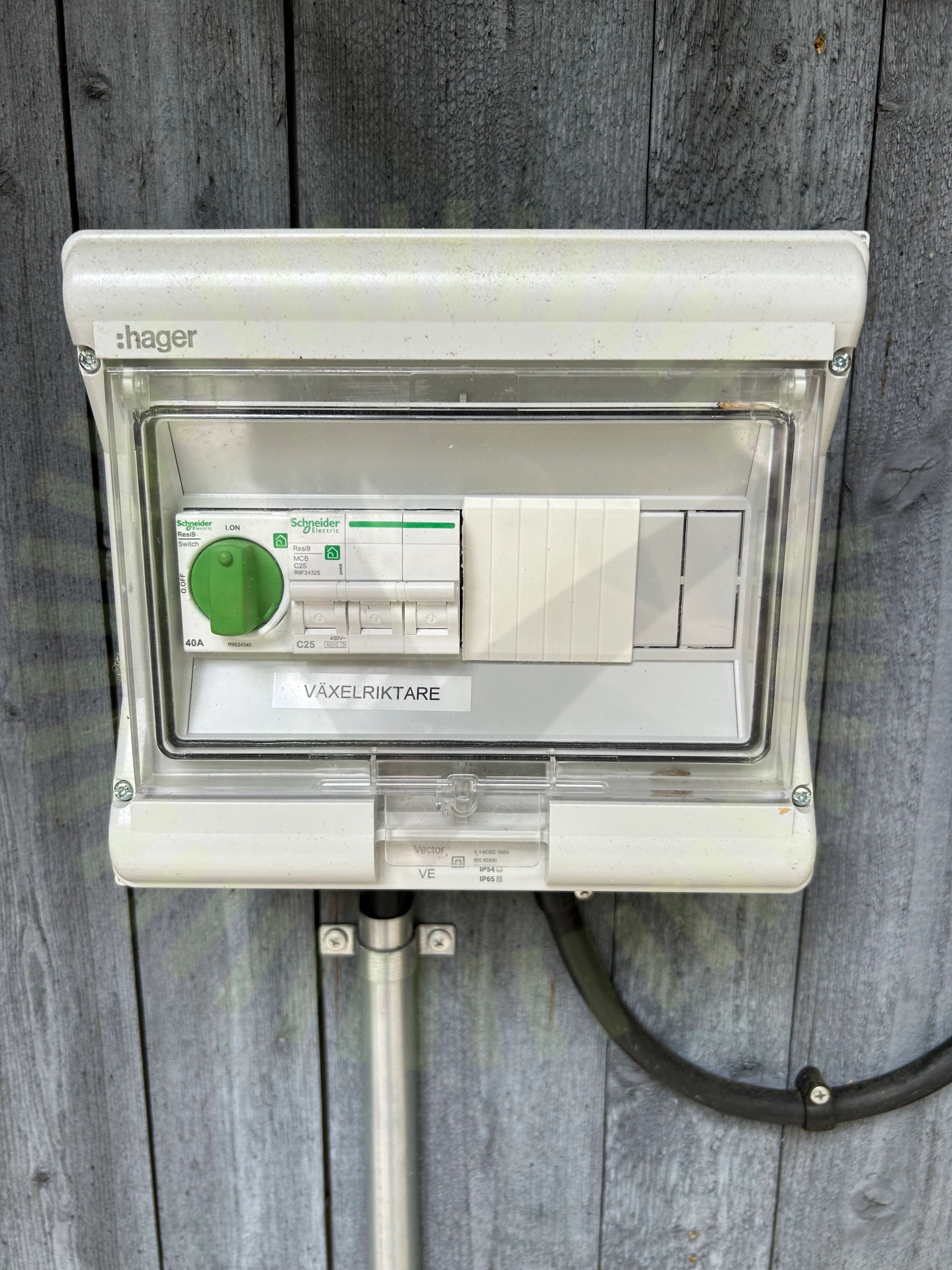

6.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42

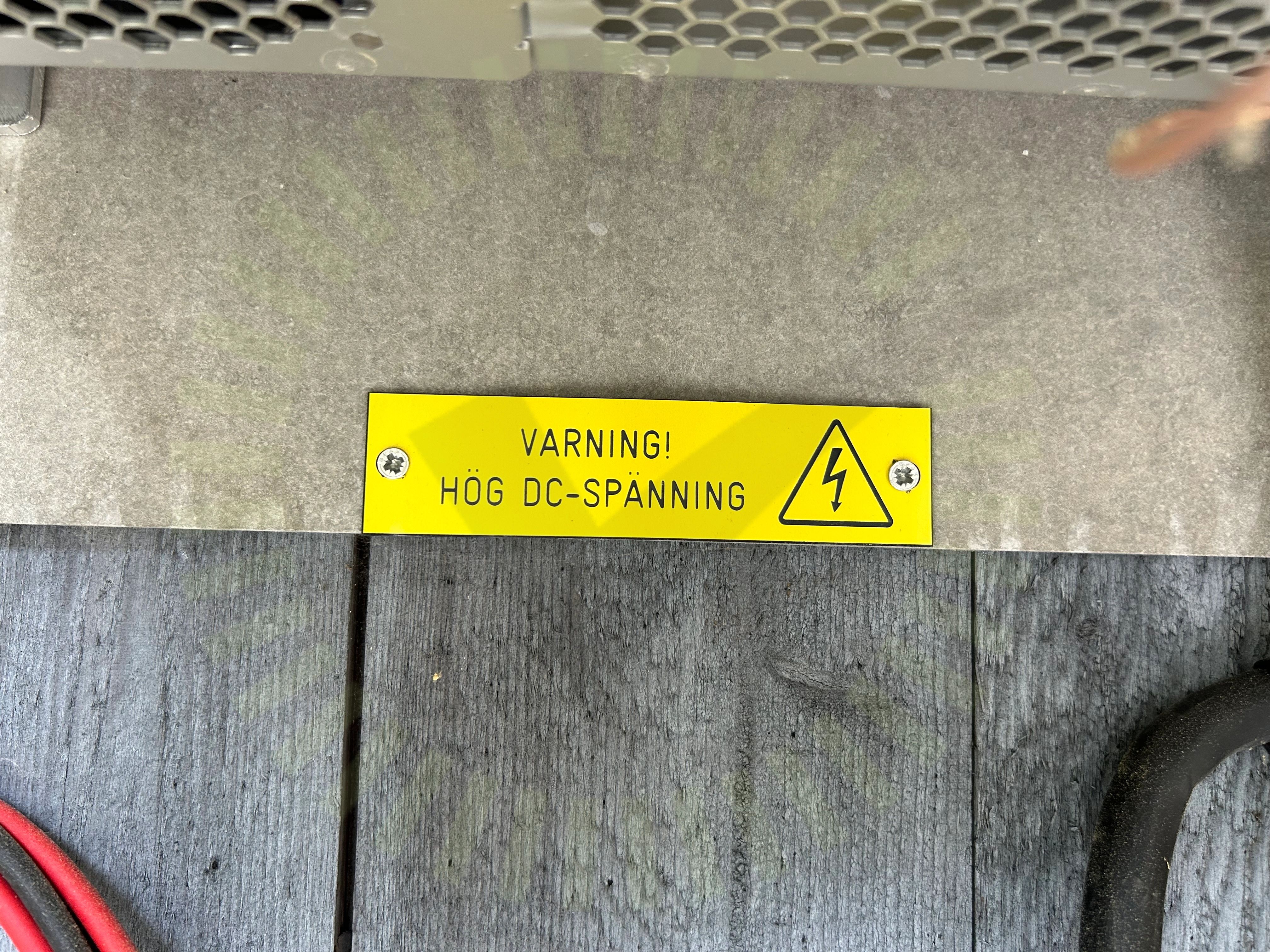

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Informering av solcellerMissvisande varselmärkning
Växelriktare
Anmärkningar
2/317.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
7.2 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.
Godkända kontrollpunkter
29/31AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av växelriktareFörskruvningIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
