Besiktningsrapport

8.1

Installation genom

Svea Solar

Datum

17 december 2024

Ort

Strängnäs, Södermanlands län

AC anslutning växelriktare

DC Kontakter anslutning

Klämmornas placering

+ 7

86% godkända14% ej godkända

Om installationen

PanelerTrina: TSM-NEG9R.25

OptimerareHuawei: SUN2000-450W-P2

MontagesystemESDEC Lutande Panntak

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW

BatteriHuawei: LUNA2000-7/14/21-S1

TillbehörCHINT: Huawei DTSU666 (med CT)

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/13

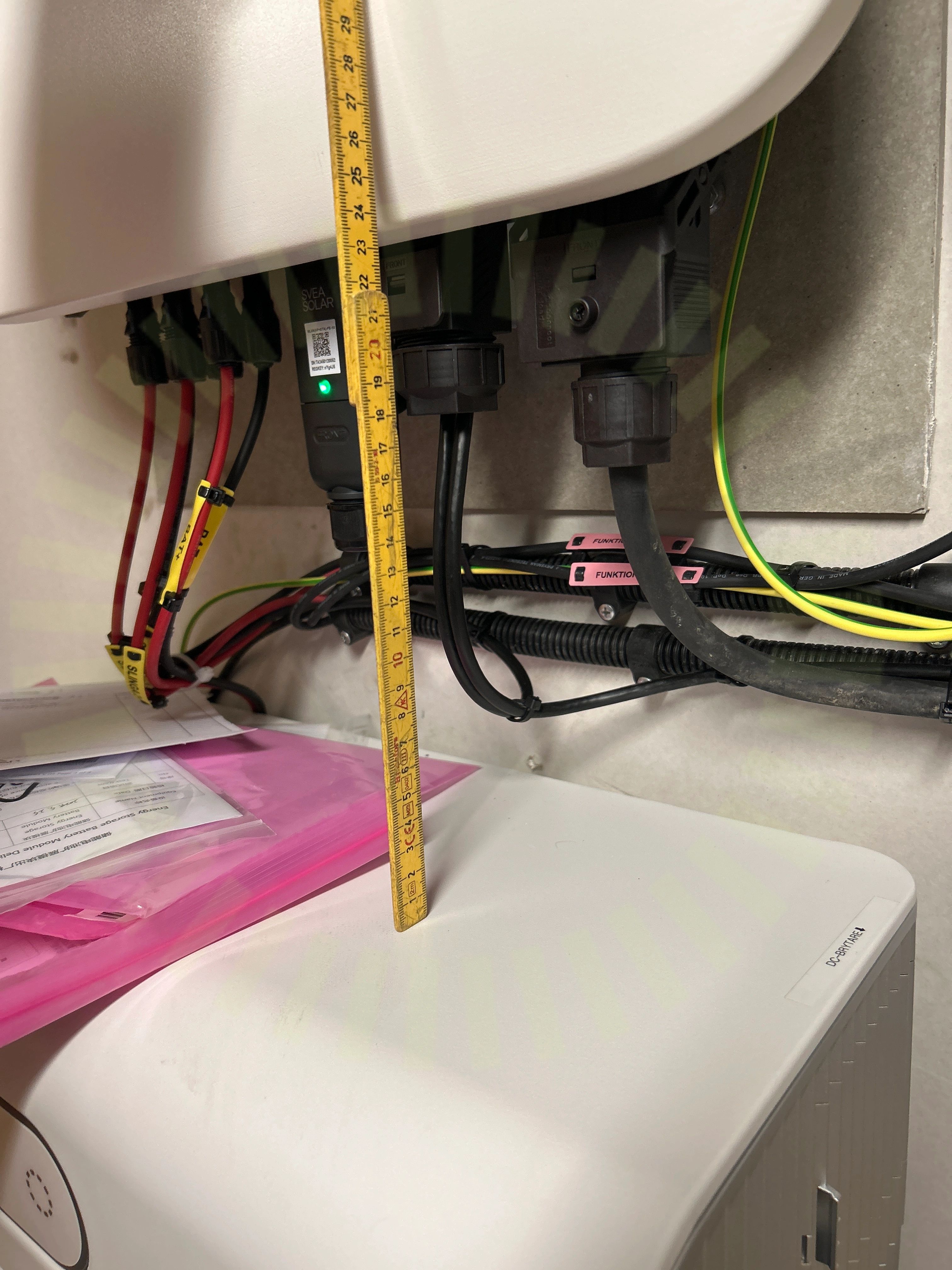

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 49

Godkända kontrollpunkter

12/13

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/28

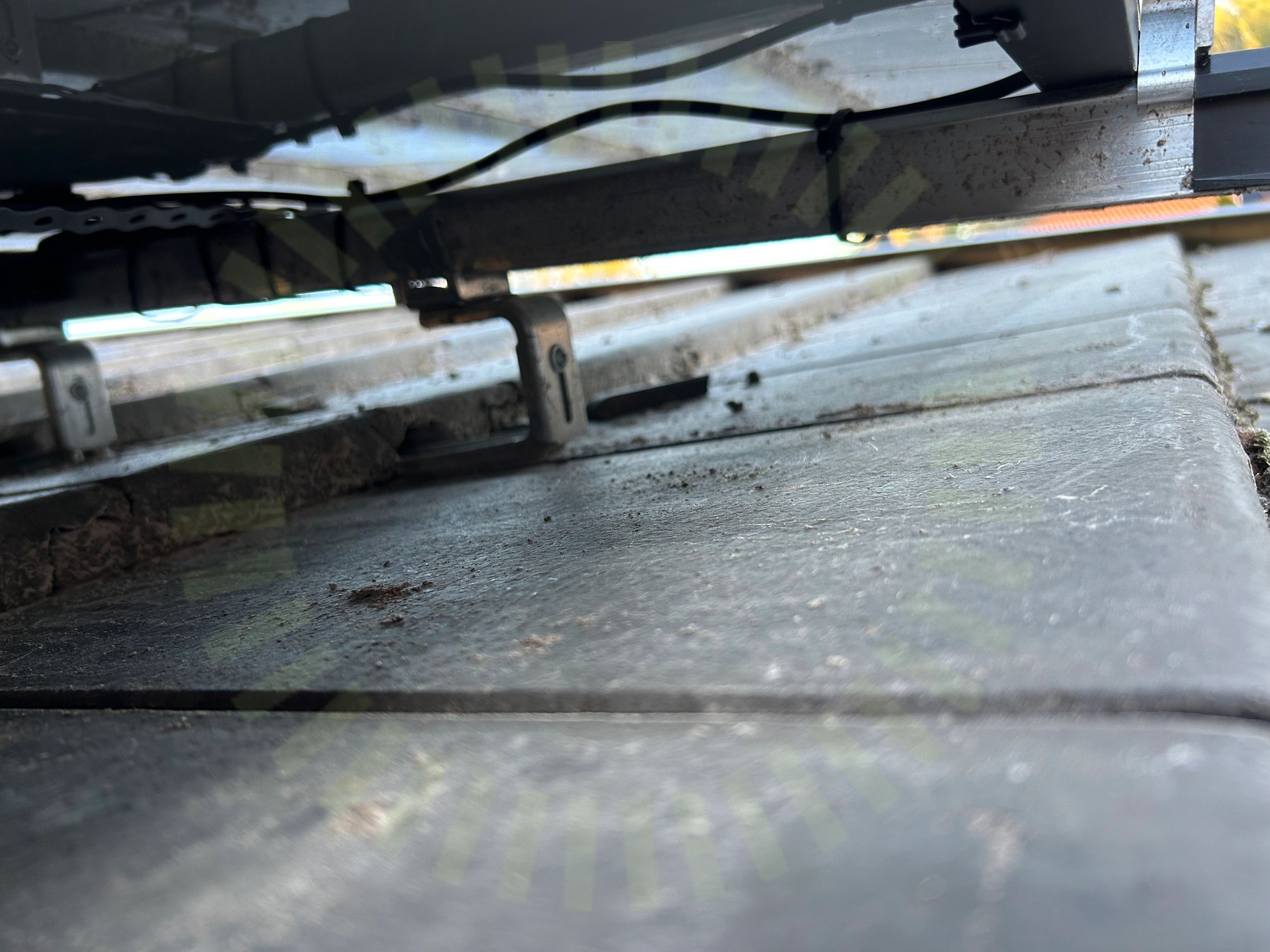

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikal skena saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte korrekt mot panelram.

Tillverkarens anvisningar

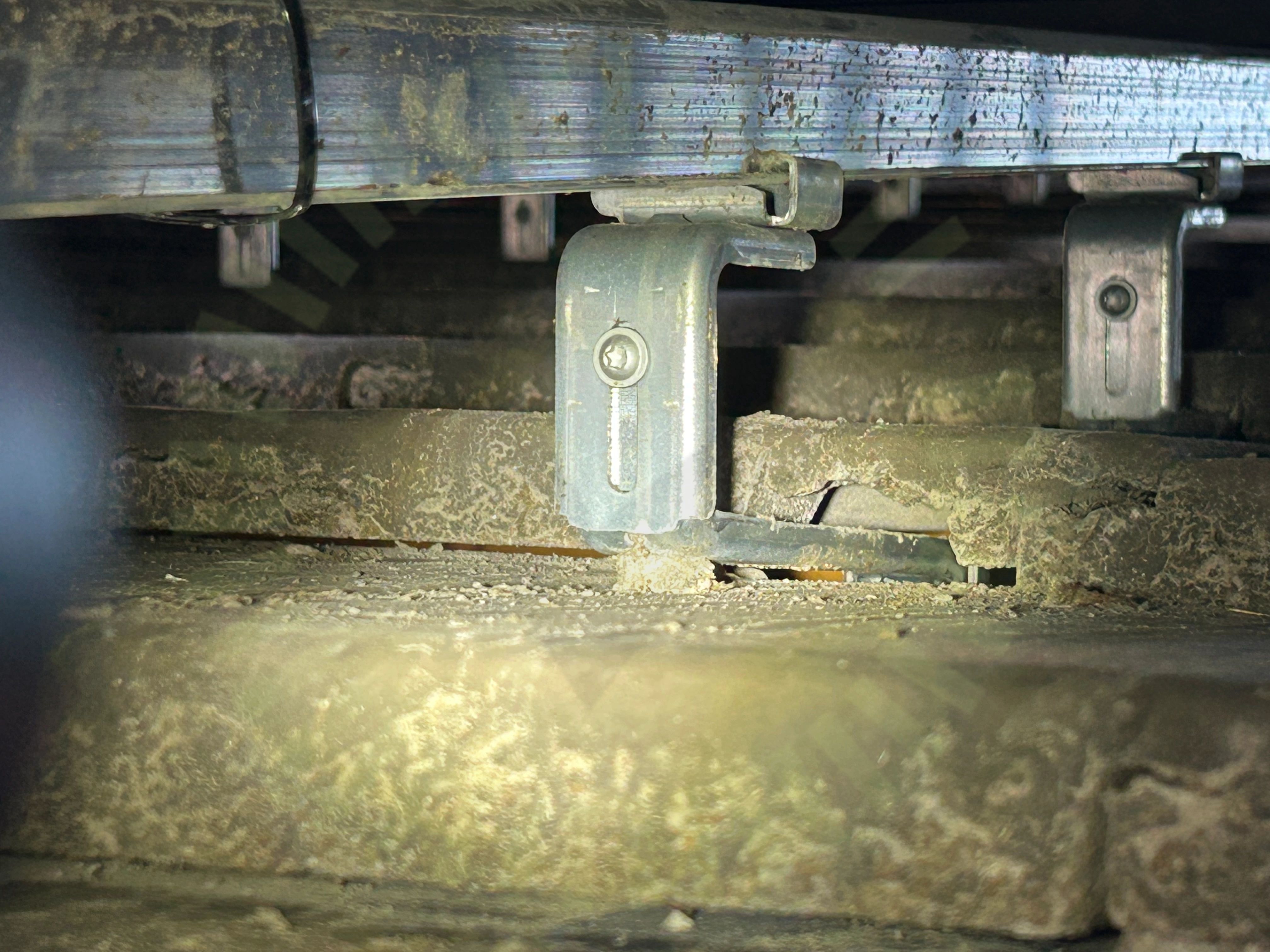

4.4 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17

4.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/28

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringVäderbeständigt material

Ej tillgängligt vid besiktning

4/28

LäktinfästningRåspontsinfästningTakgenomföringUnderbyggnad

Tak 1, Huawei: SUN2000-450W-P2

Anmärkningar

1/9

5.1 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknas.

Huawei: SUN2000 Smart PV Optimizer User Manual Issue 9 Date 2024-01-31, Sida 25

Godkända kontrollpunkter

8/9

Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterDragavlastadeFastsäkring av optimerareMax total effektSträngdesign för SUN2000-M1

Tak 1, Trina: TSM-NEG9R.25

Anmärkningar

3/13

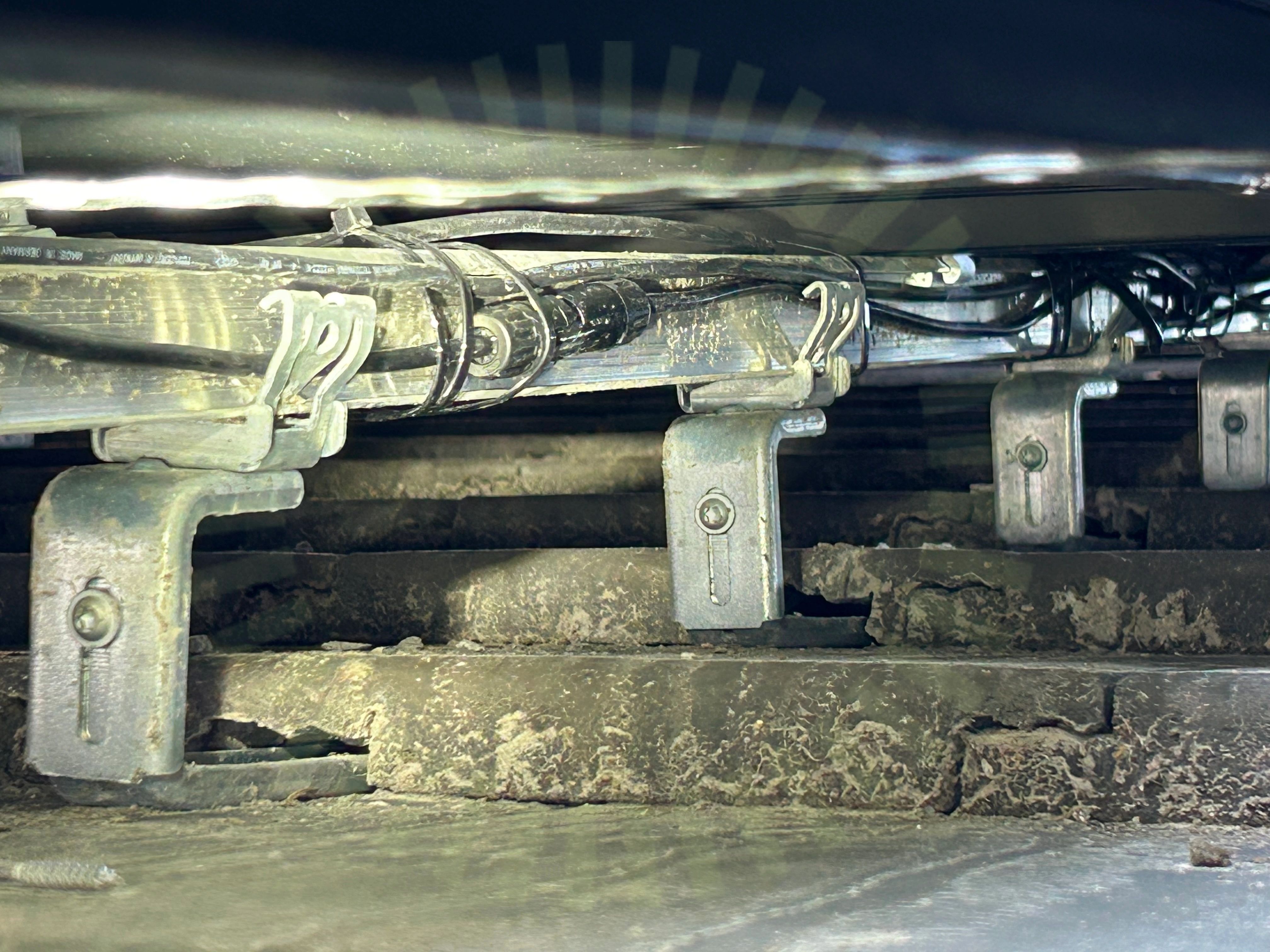

6.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

6.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

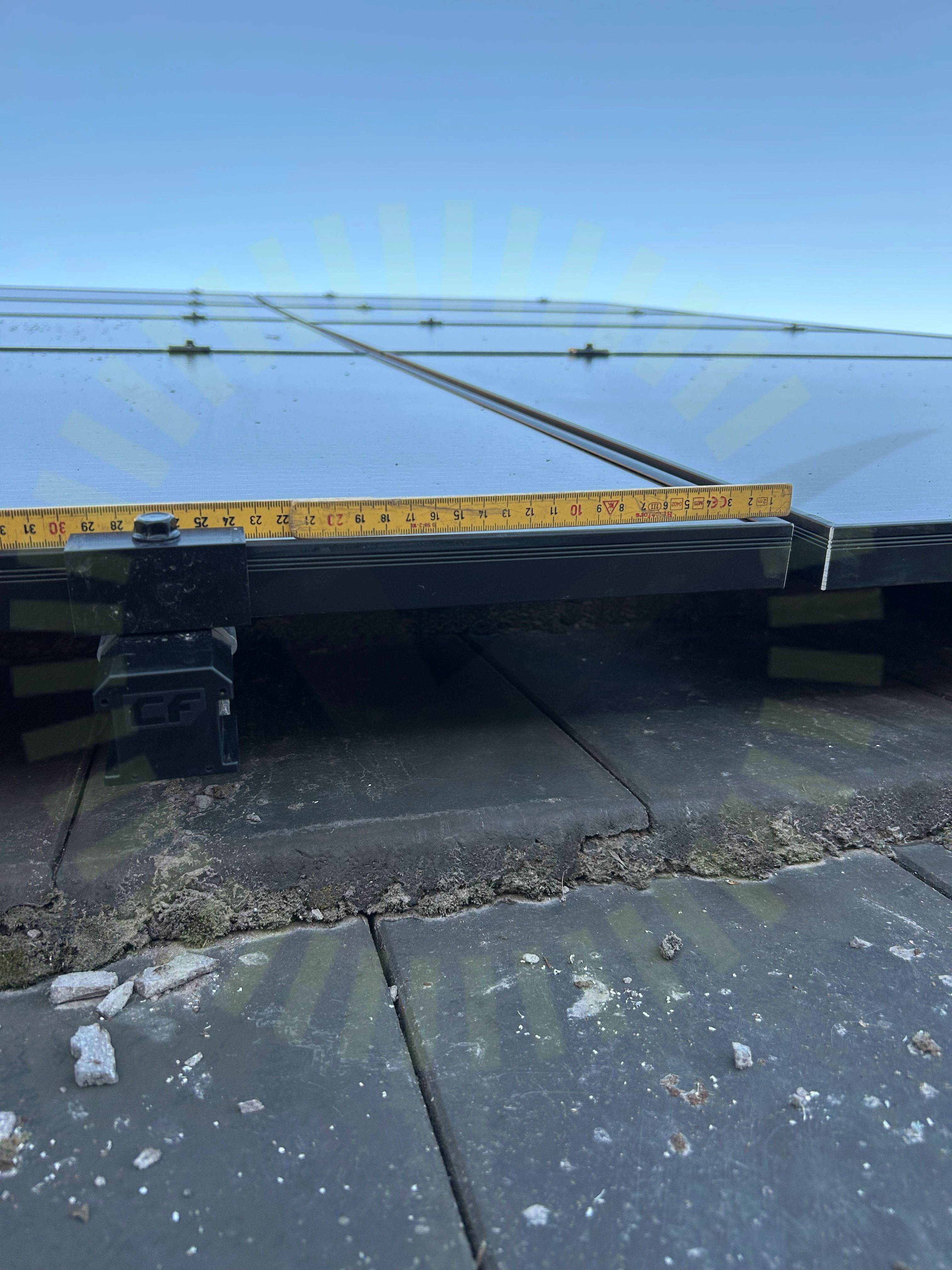

6.3 Klämmornas placering

Inte godkänd

Underlag för använda klämzoner saknas.

Godkända kontrollpunkter

10/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

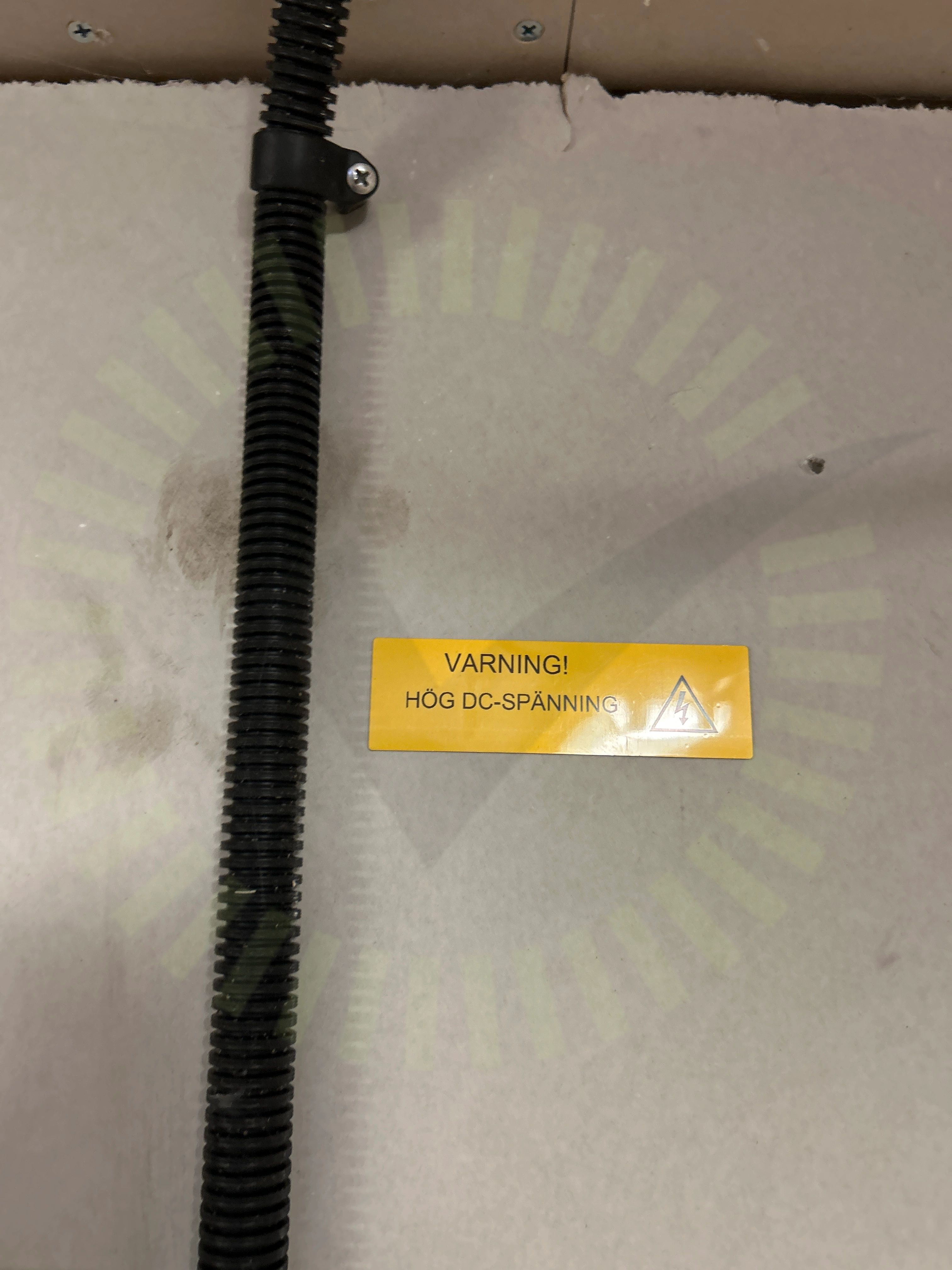

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/35

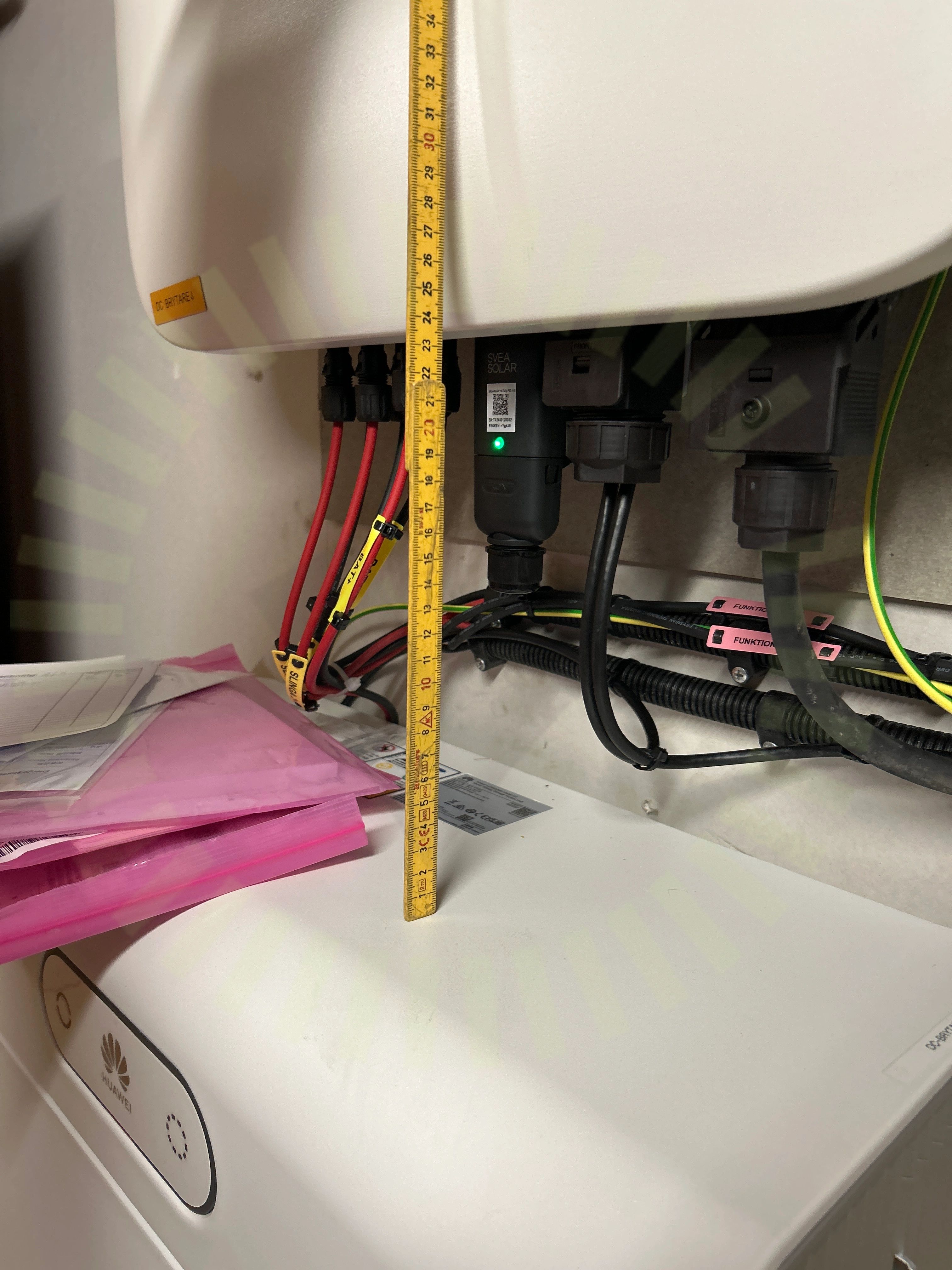

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 23-24

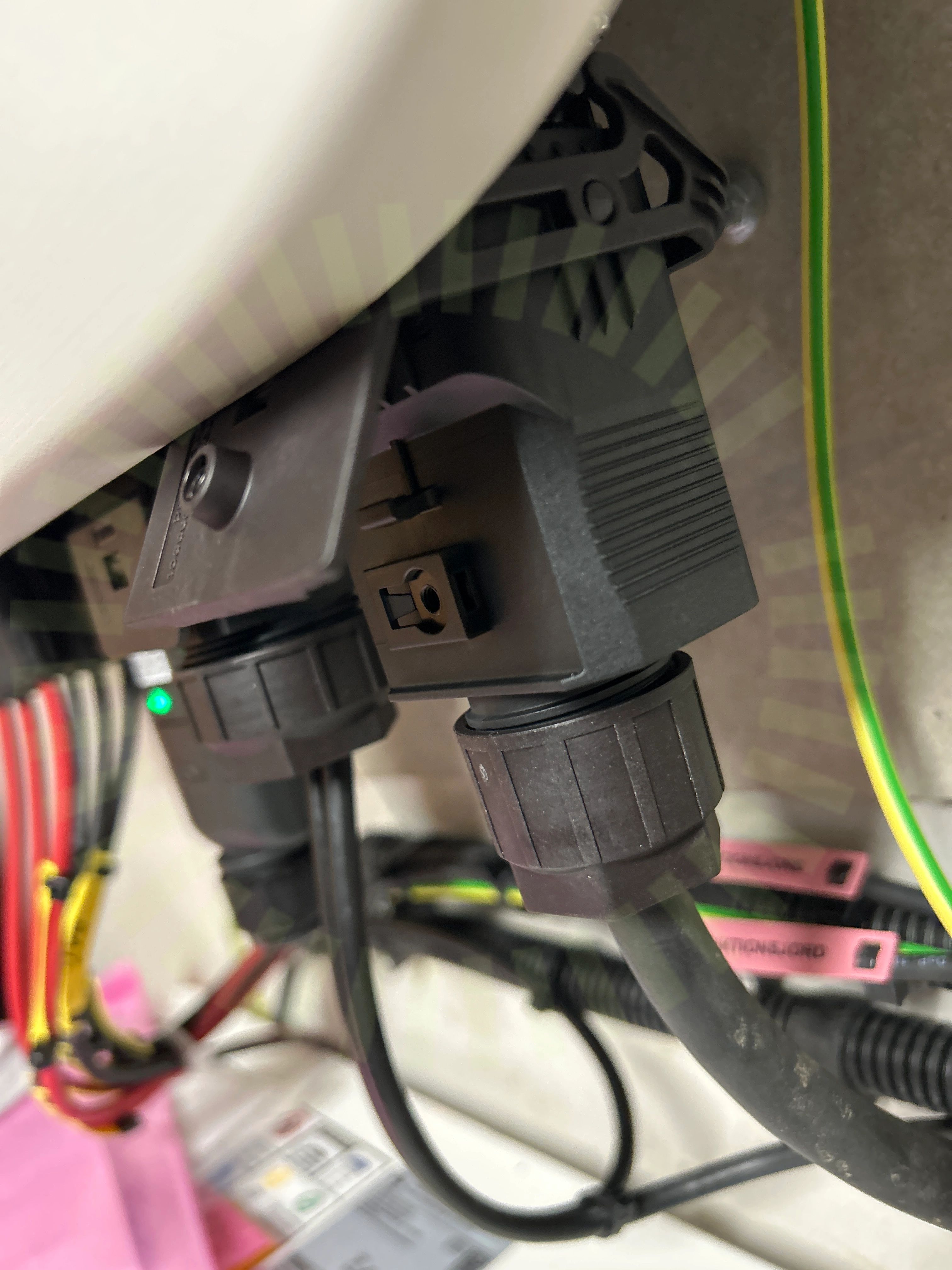

9.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 40-44

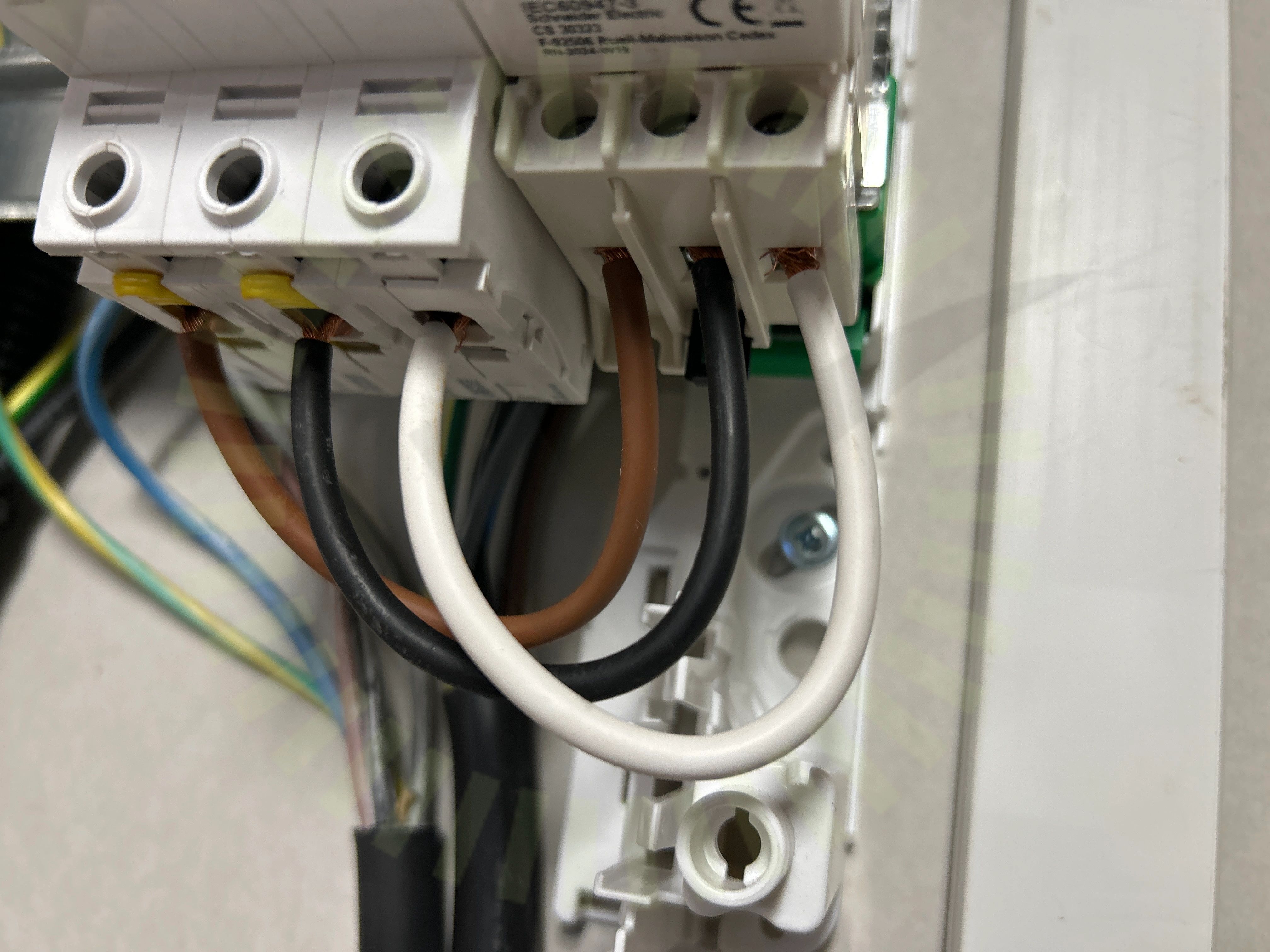

9.3 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

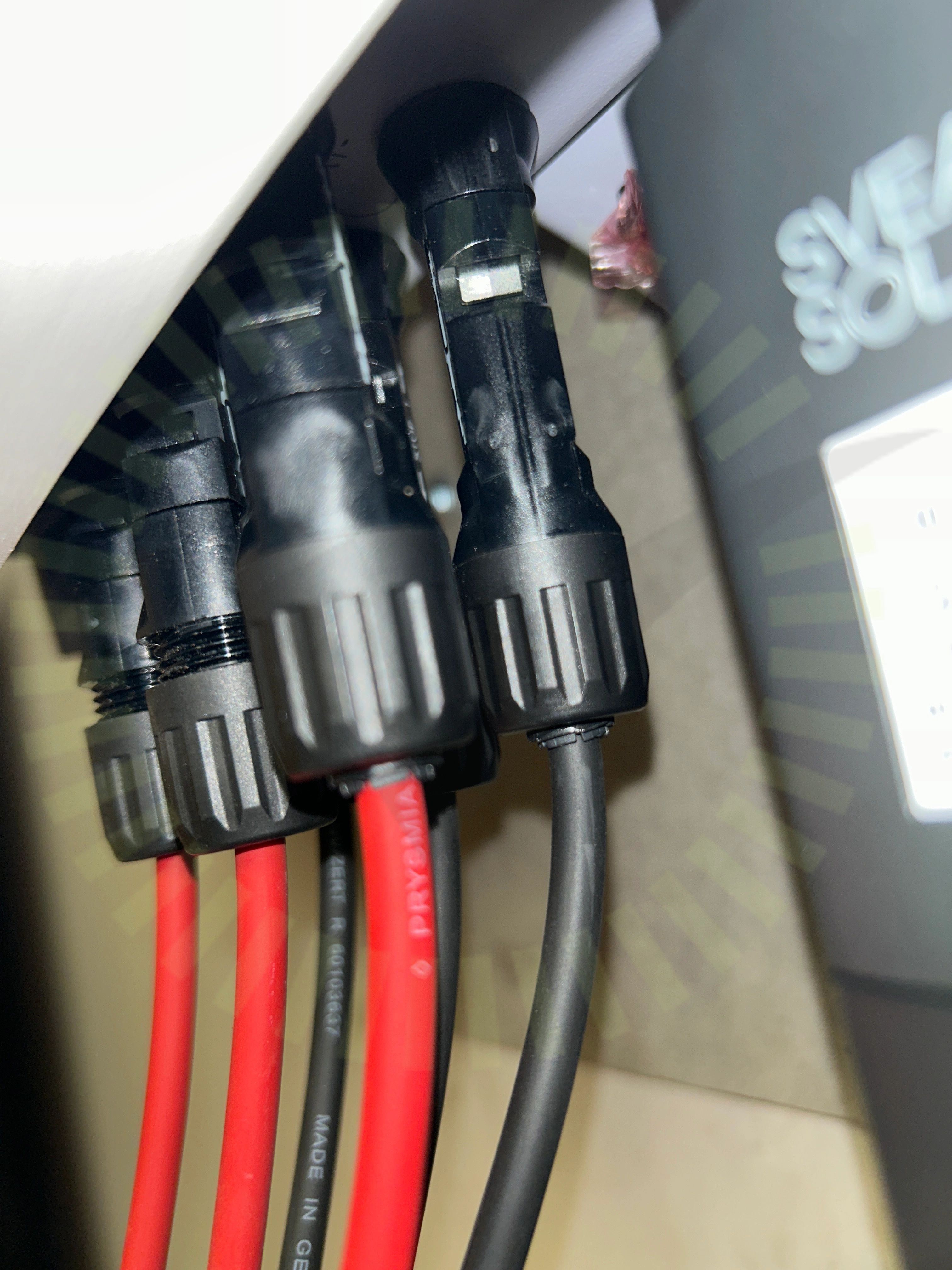

9.4 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

Stäubli MA231. Sida 10.

Godkända kontrollpunkter

28/35

AC kablage förläggningAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max SpänningDC Min SpänningSträngdesign
