Besiktningsrapport

9.0

Installation av

Sesol

Datum

16 oktober 2023

Ort

Karlshamn, Blekinge län

Femledarsystem

Överlappning

Panelkablaget generell böjradie

+ 7

80% godkända

20% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HPB (17)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (9)Varselmärkning (5)Växelriktare (38)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/15

2.1 Panelkablaget generell böjradie

Inte godkänd

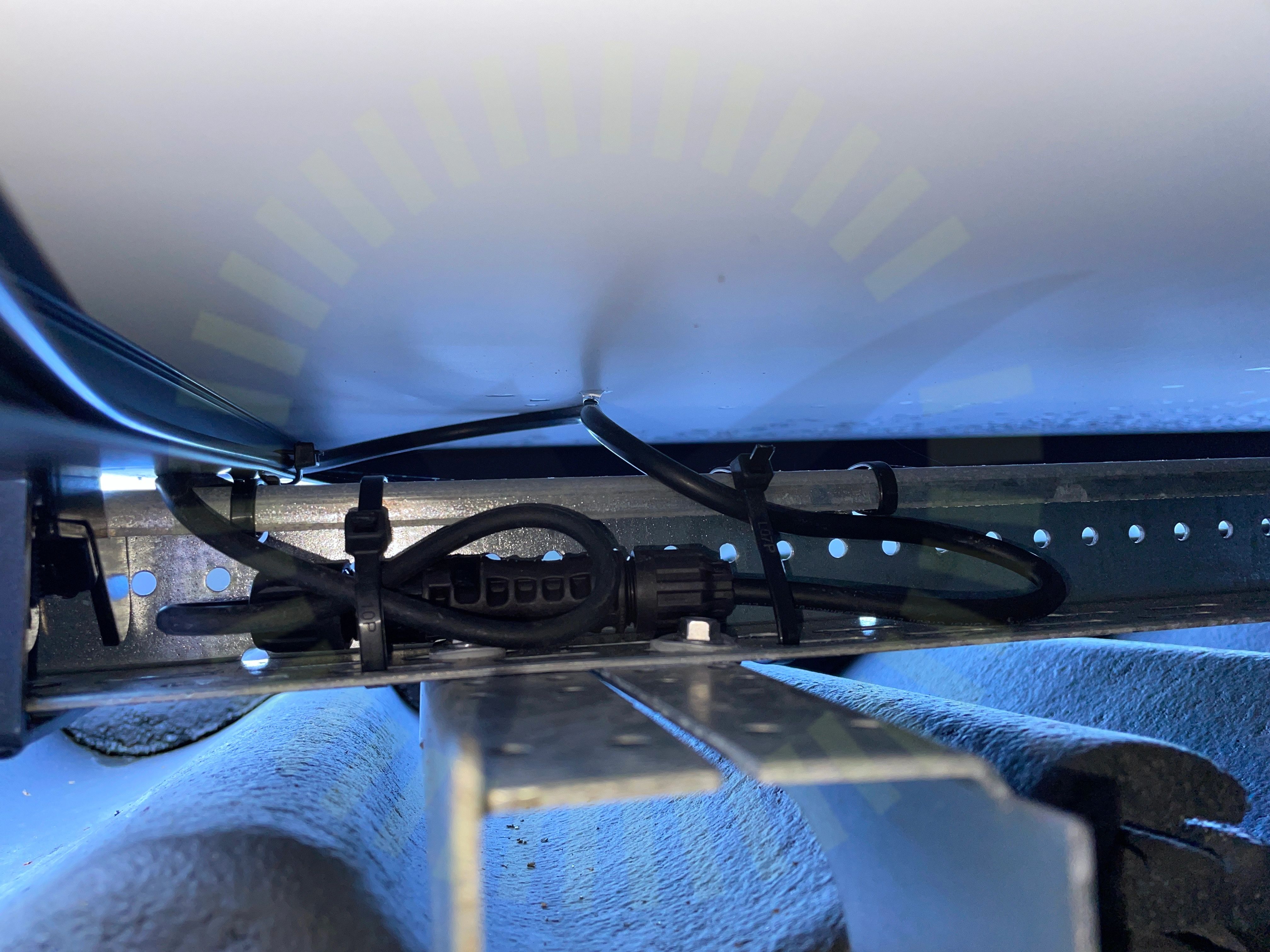

Kabelns böjradie är för skarp vid kontaktdon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

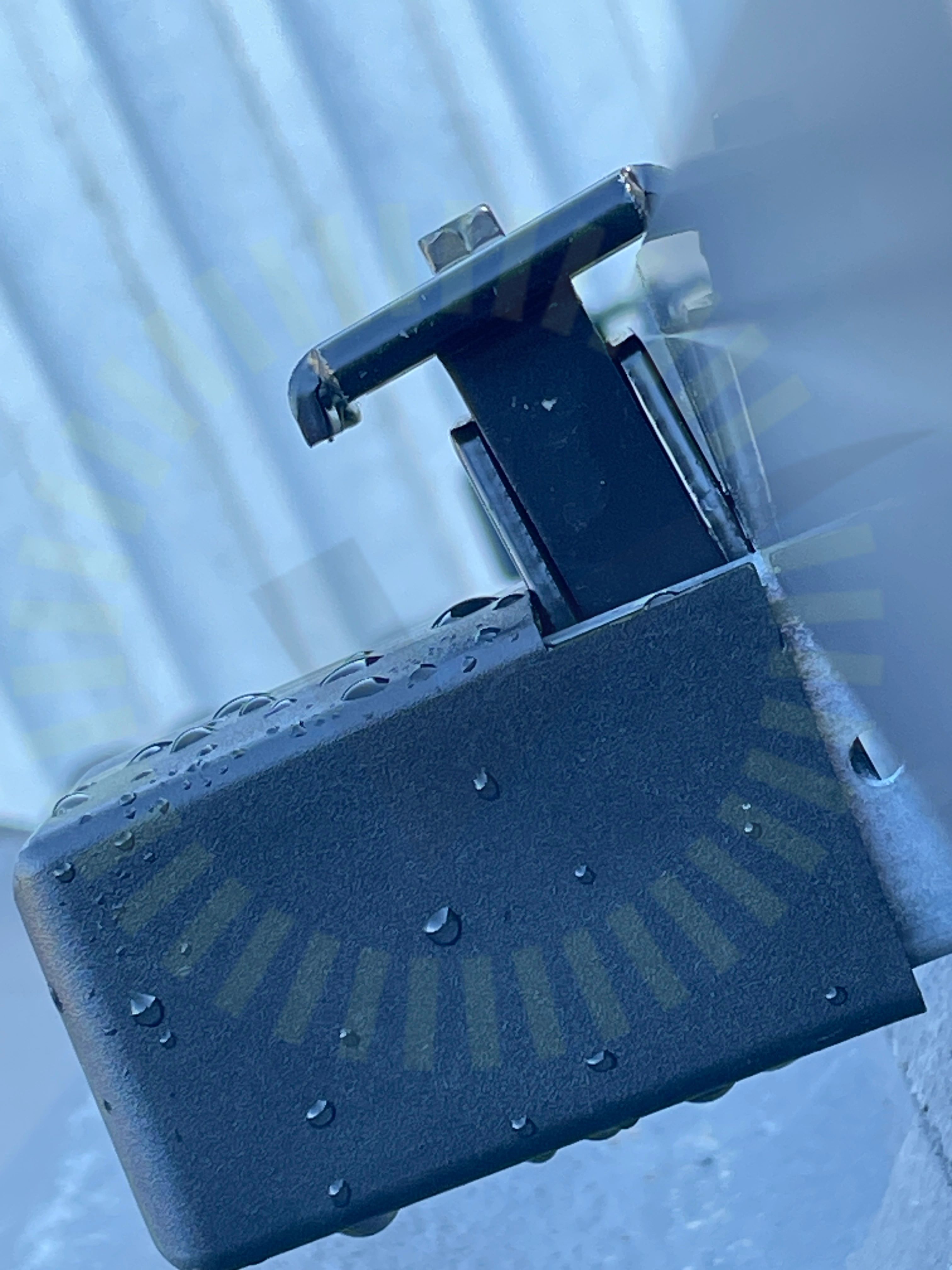

2.2 Överlappning

Inte godkänd

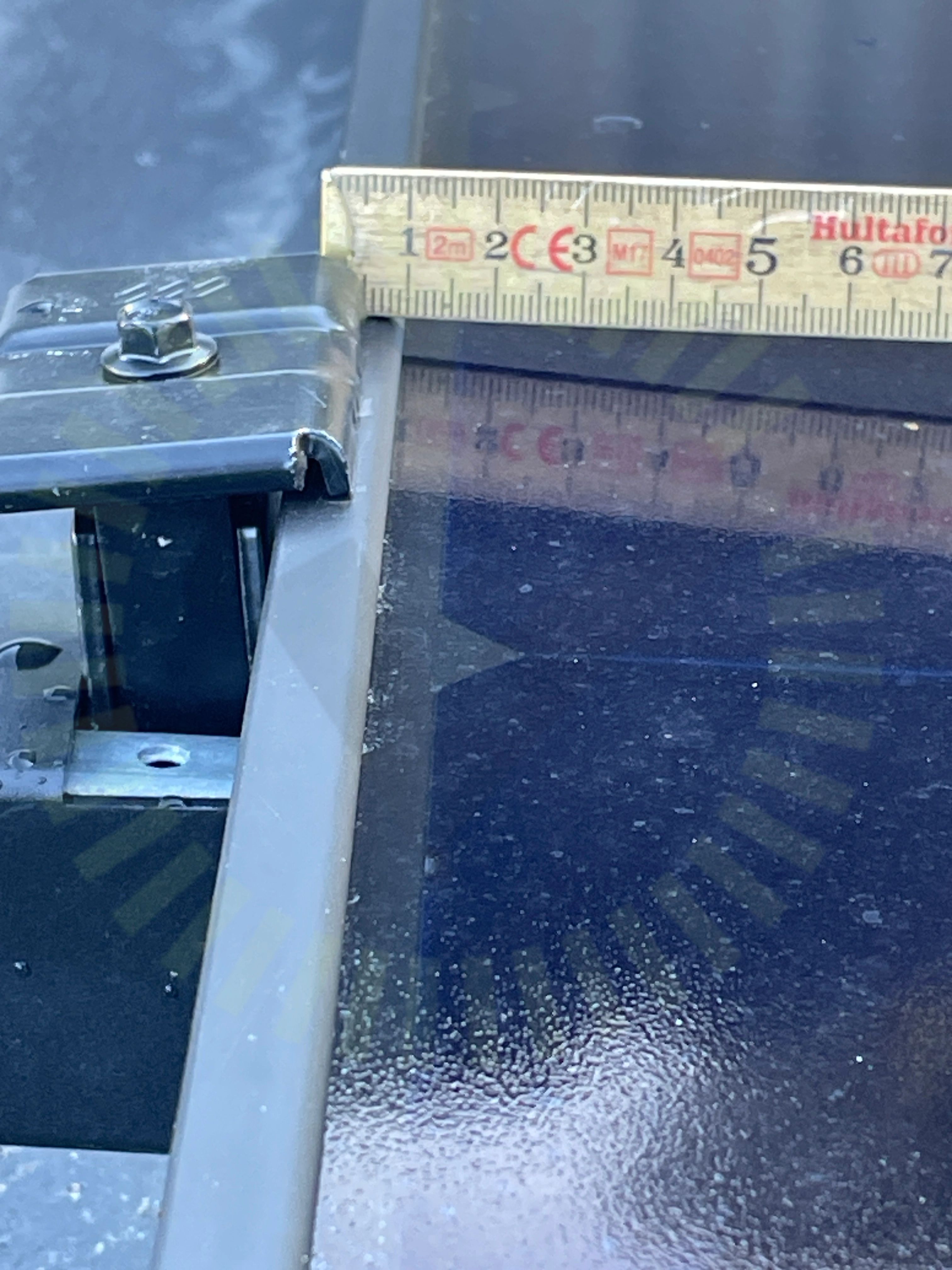

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

13/15

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Punktbelastning

Skador på panel

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/21

3.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.2 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

18/21

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Undercentral

Anmärkningar

3/7

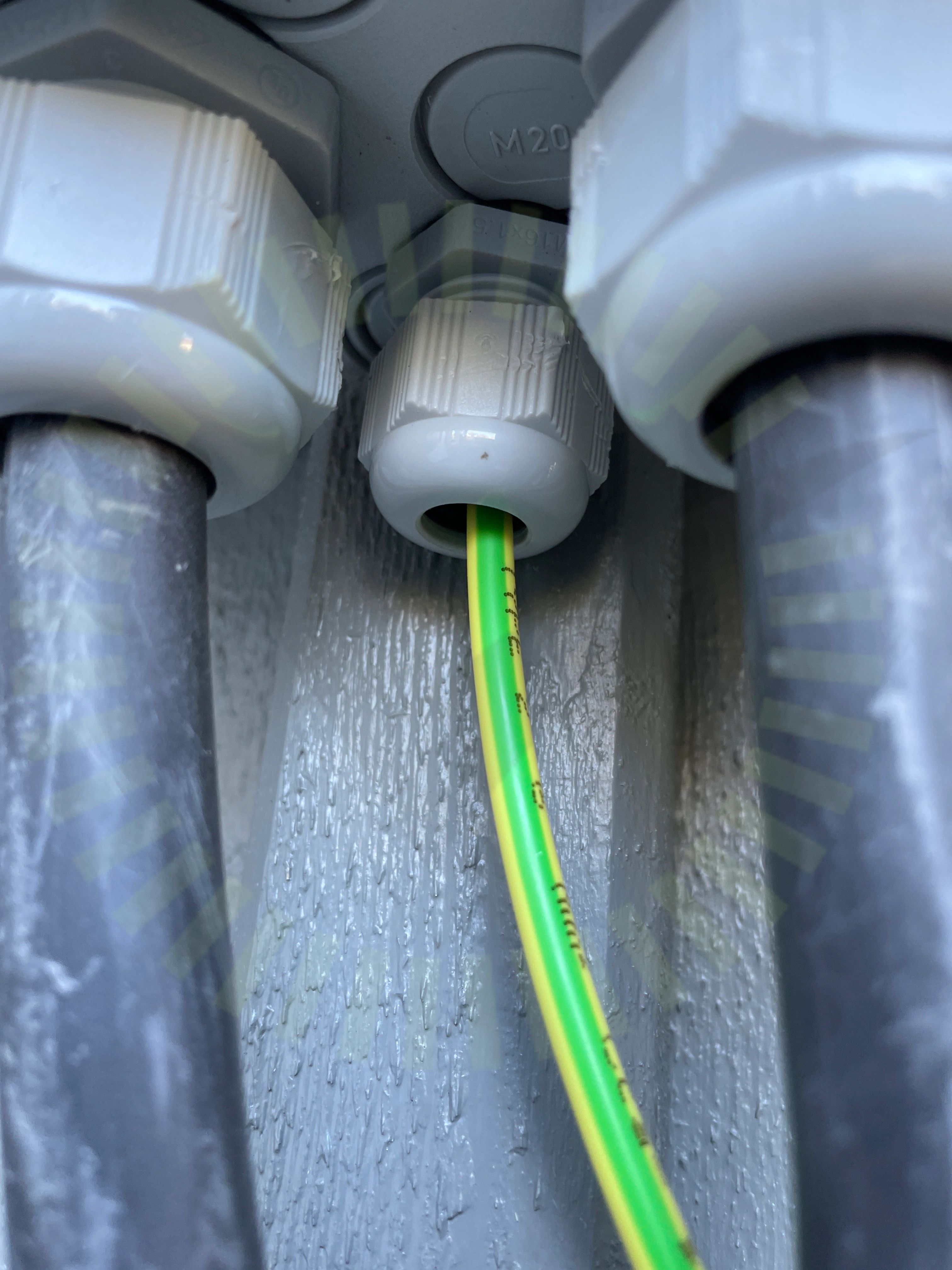

4.1 Förskruvningar

Inte godkänd

Kabel sitter inte fast i förskruvningen.

4.2 Femledarsystem

Inte godkänd

Femledarsystem initierar TN-S. PE och Neutral blandat och byglat till PEN. Återgång till TN-C får ej ske.

4.3 IP-Klassning

Inte godkänd

Då förskruvning till PE ledare ej är tät så påverkar detta kapslingens IP klassning.

Godkända kontrollpunkter

4/7

Böjradie

Infästning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

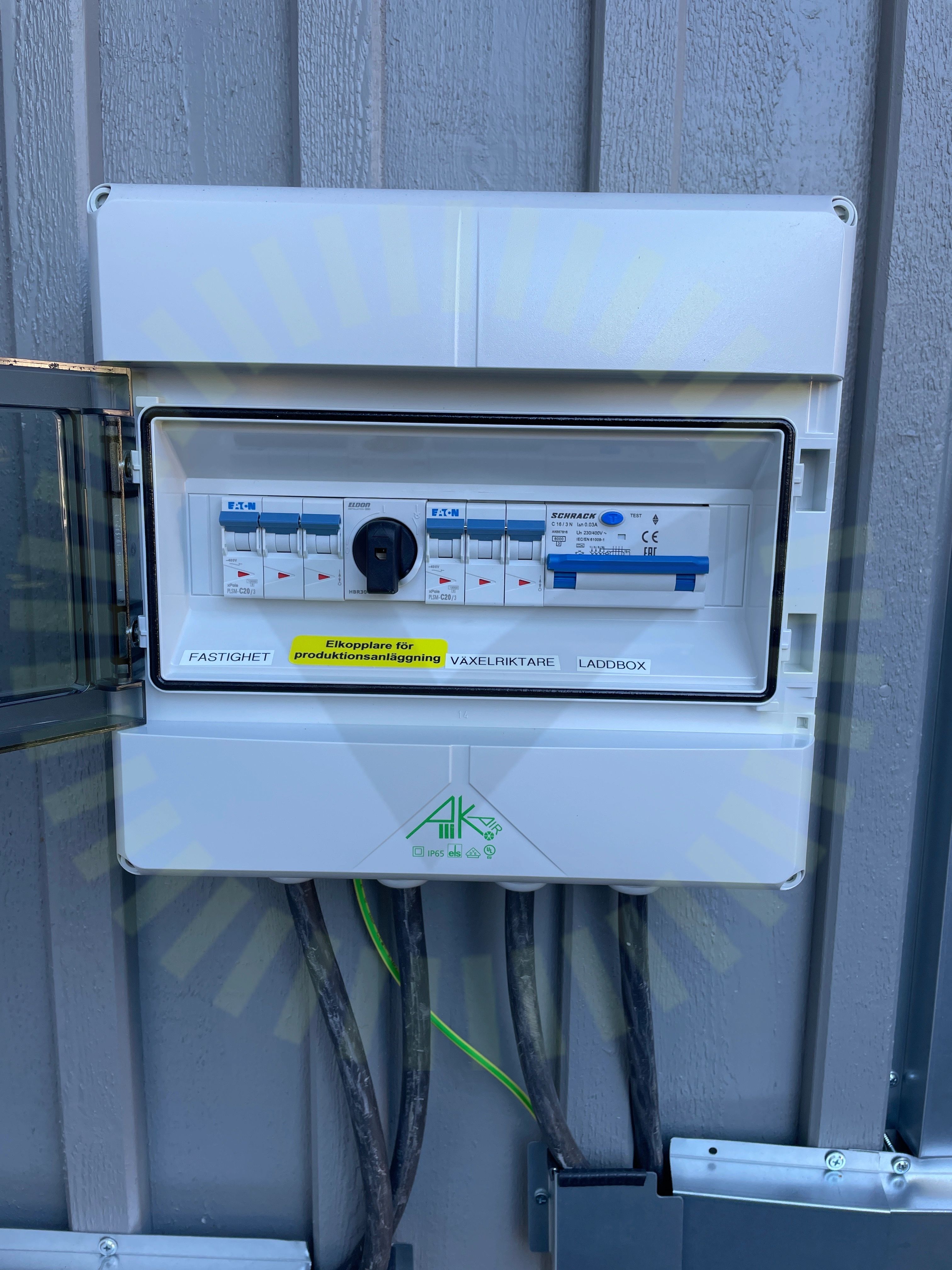

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

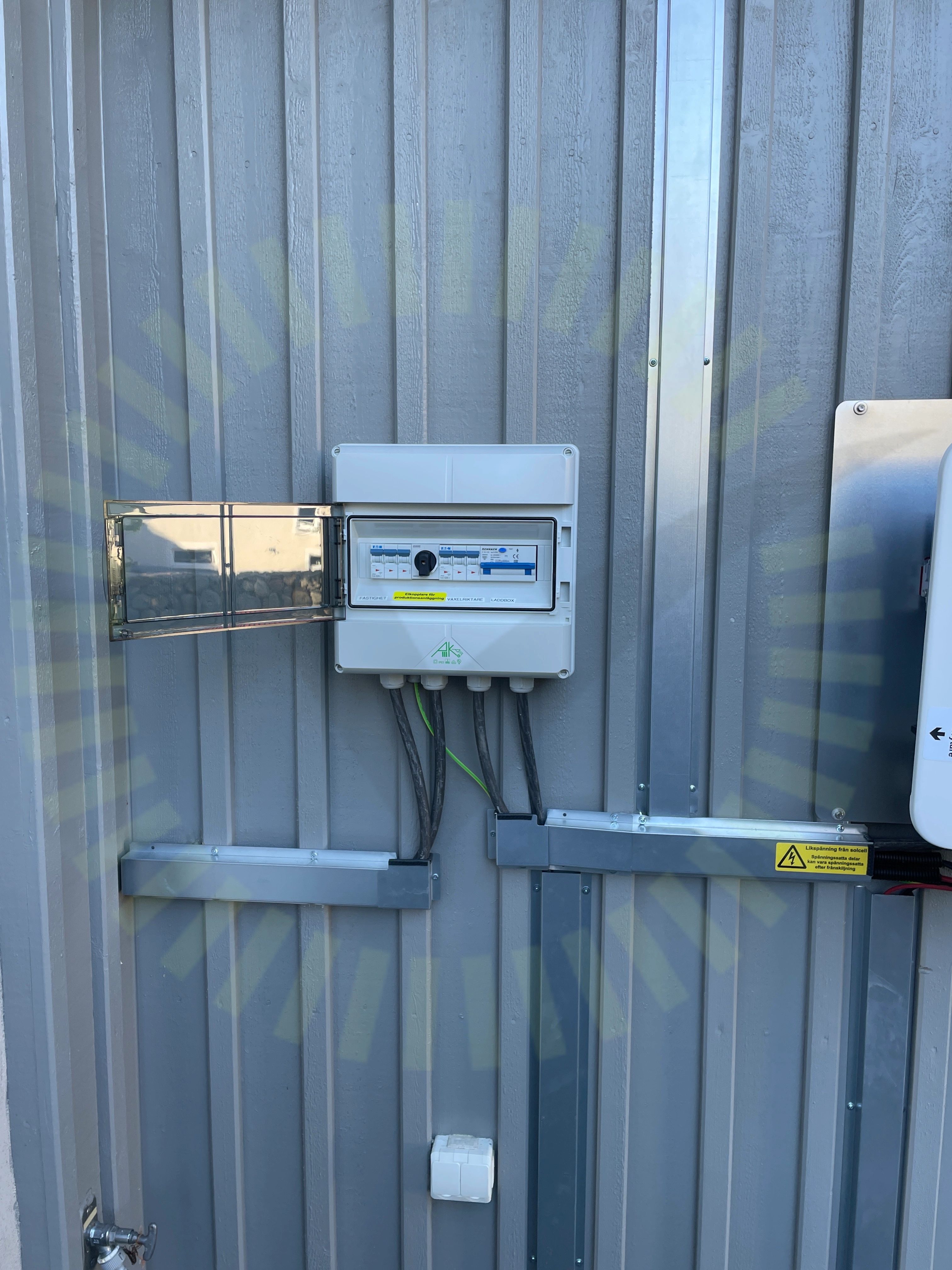

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral som matas från växelriktare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

4/37

6.1 DC Kablage förläggning

Inte godkänd

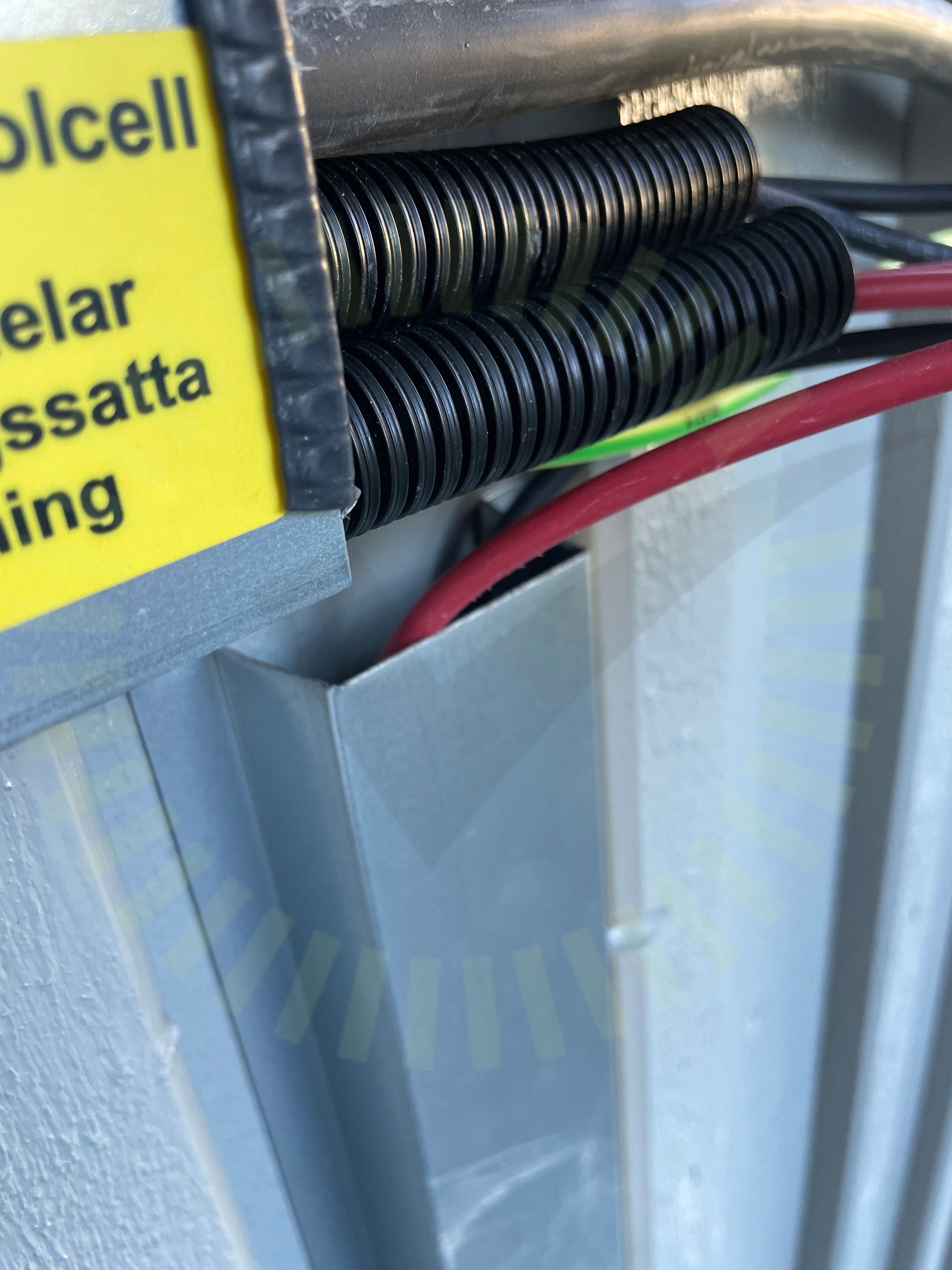

Kablaget ligger oskyddat vid skarp kant.

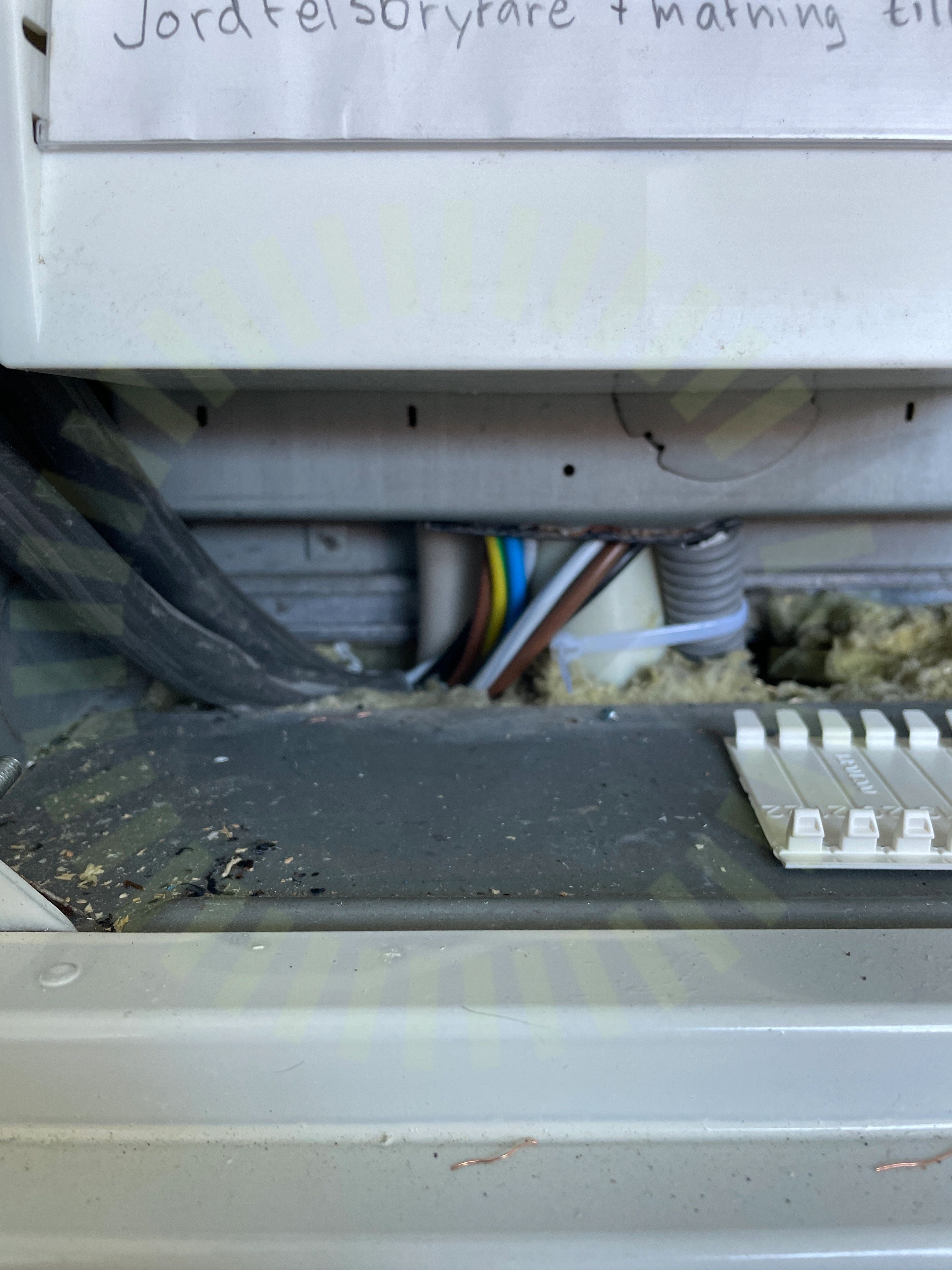

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

6.3 Mekanisk påverkan

Inte godkänd

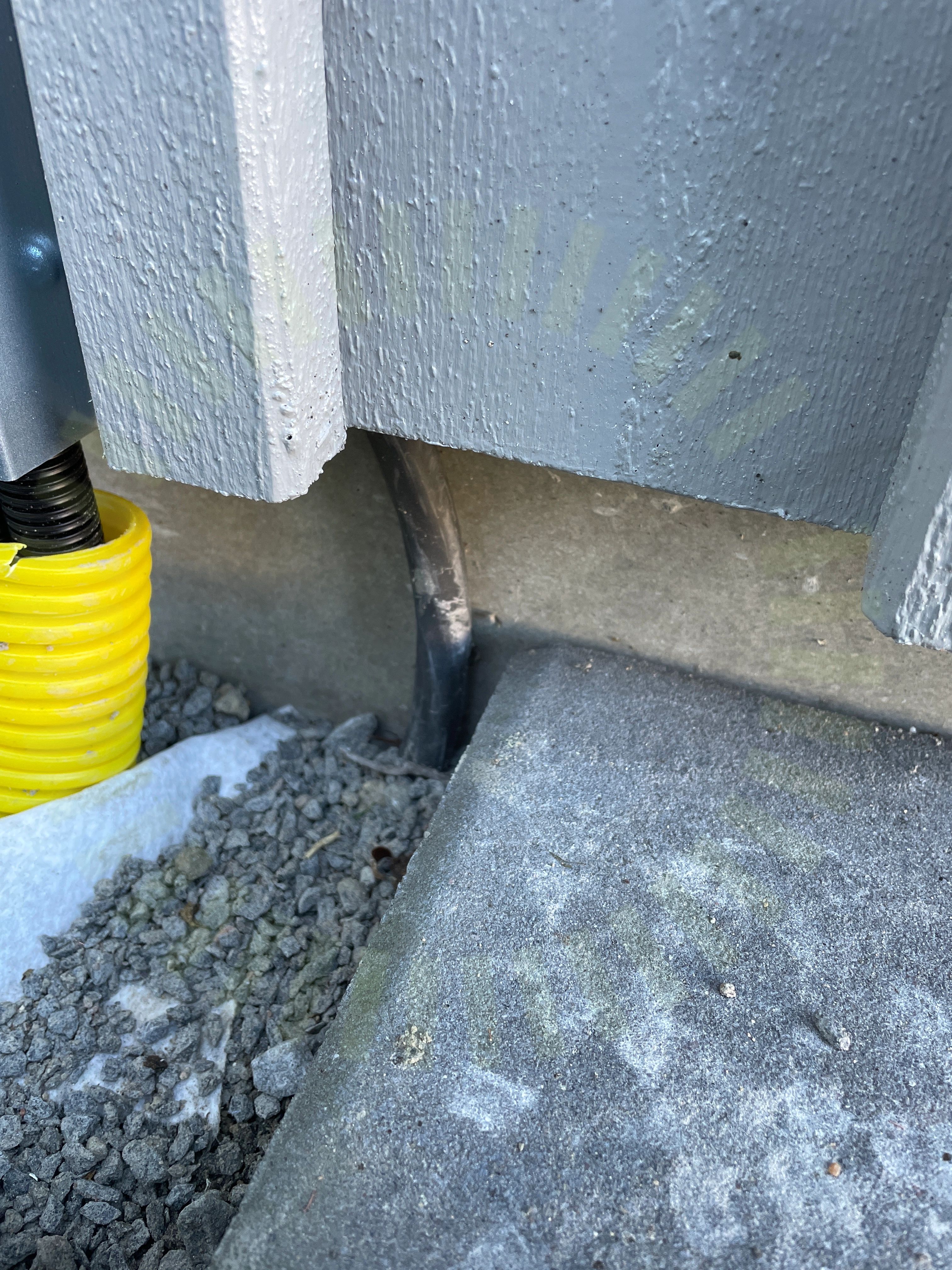

Kablage är inte förlagt eller skyddat för mekanisk påverkan mellan fasad och mark. Dokumentation på att kabel får förläggas i mark utan skyddsrör saknas.

SS 436 40 00 (522.6.2)

6.4 Tillgänglighet

Inte godkänd

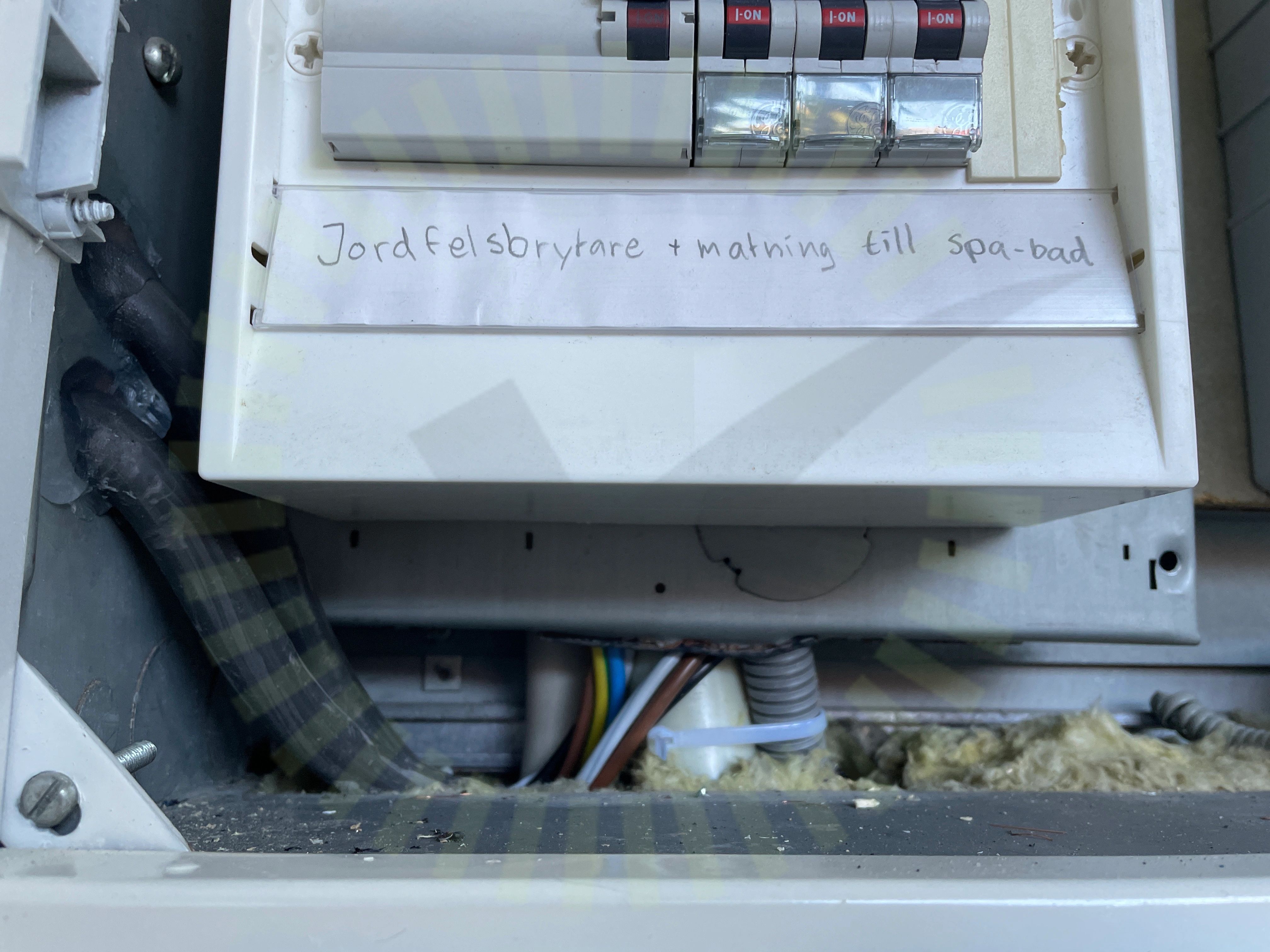

Materiel är inte monterat så det är tillgängligt. Matning till växelriktarens undercentral är förlagd så åtkomst till anslutningsplintar ej kan ske utan att riskera åverkan på kapsling.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

27/37

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Ström

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

6/37

Anslutning av ledare

Anslutning av växelriktare

DC Max Spänning

DC Min Spänning

Dubbel matning

Strängdesign
