Besiktningsrapport

9.5

Installation genom

Smålands Solenergi

Datum

15 januari 2025

Ort

Tranås, Jönköpings län

Underliggande takpanna

Kontaktdon

Kabeldragning mellan takytor

Takgenomföring

95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Råspont

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörSäkerhetsbrytare DC Norwesco

Installerad av Smålands Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GroWatt: MOD 3-10KTL3-XH

Godkända kontrollpunkter

38/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB

Anmärkningar

1/16

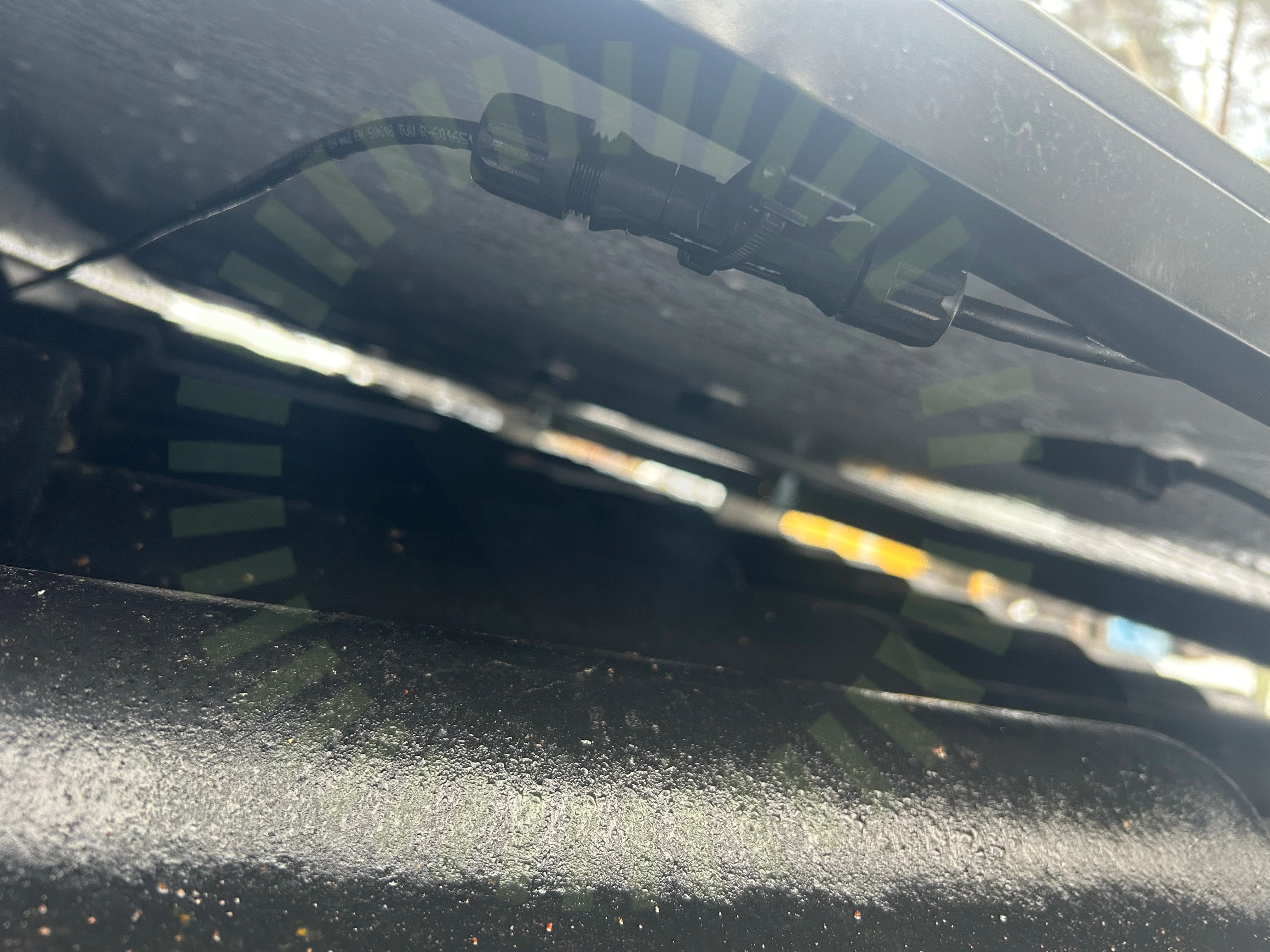

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

15/16

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC Norwesco

Anmärkningar

1/8

5.1 Förskruvningar på ovansidan

Rekommendation

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

Godkända kontrollpunkter

7/8

BöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Weland Stål: Råspont

Godkända kontrollpunkter

1/1

Infästning genom takpapp

Weland Stål: Råspont

Anmärkningar

4/21

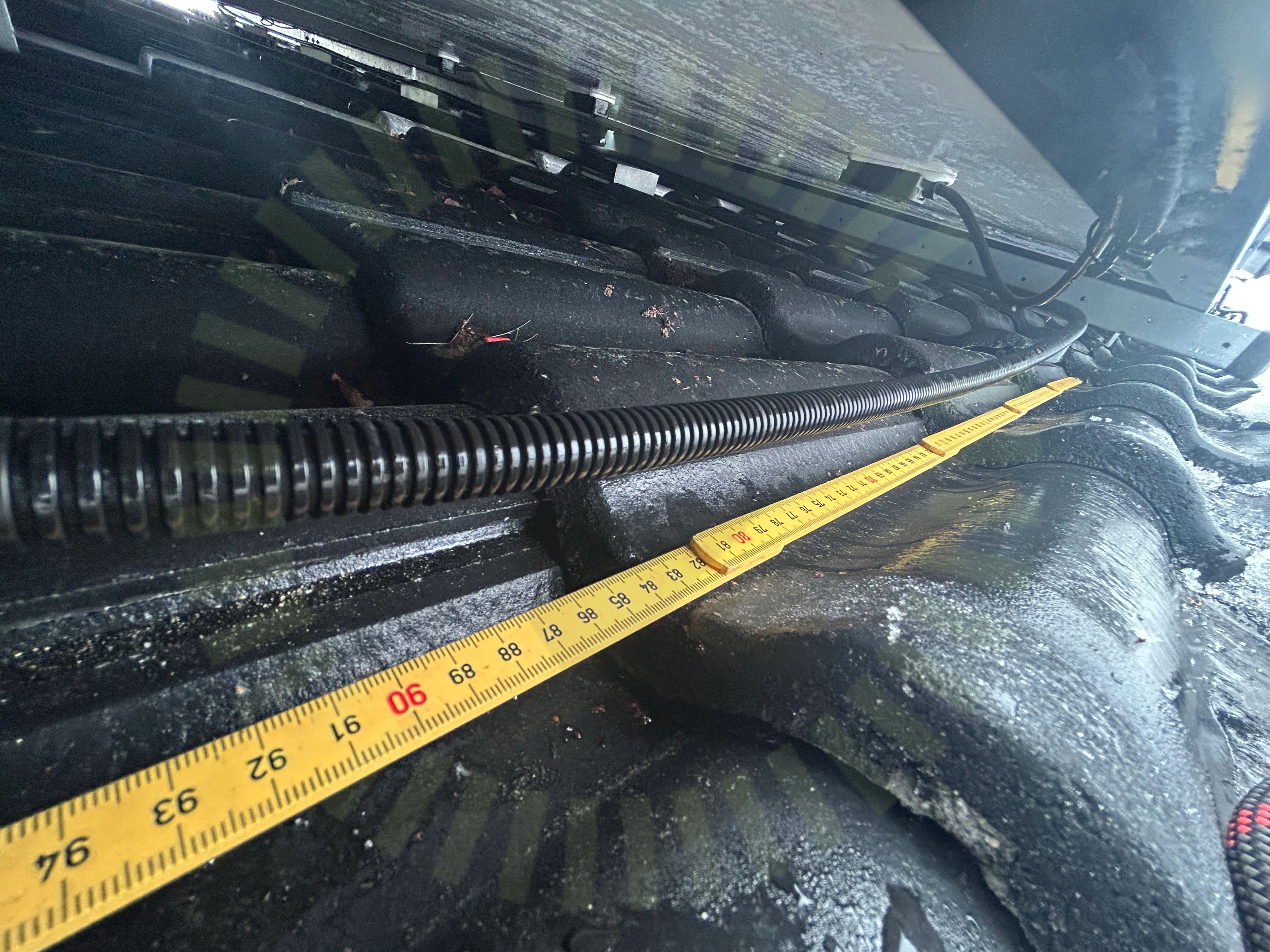

7.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt uppfäst, det ligger mot takytan.

SS 436 40 00 (712.522.101)

7.2 Takgenomföring

Inte godkänd

Dokumentation som styrker valt material för tätning av gammal takgenomföring saknas.

7.3 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade lasten. Komplettering med fler infästningar behövs.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

7.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/21
