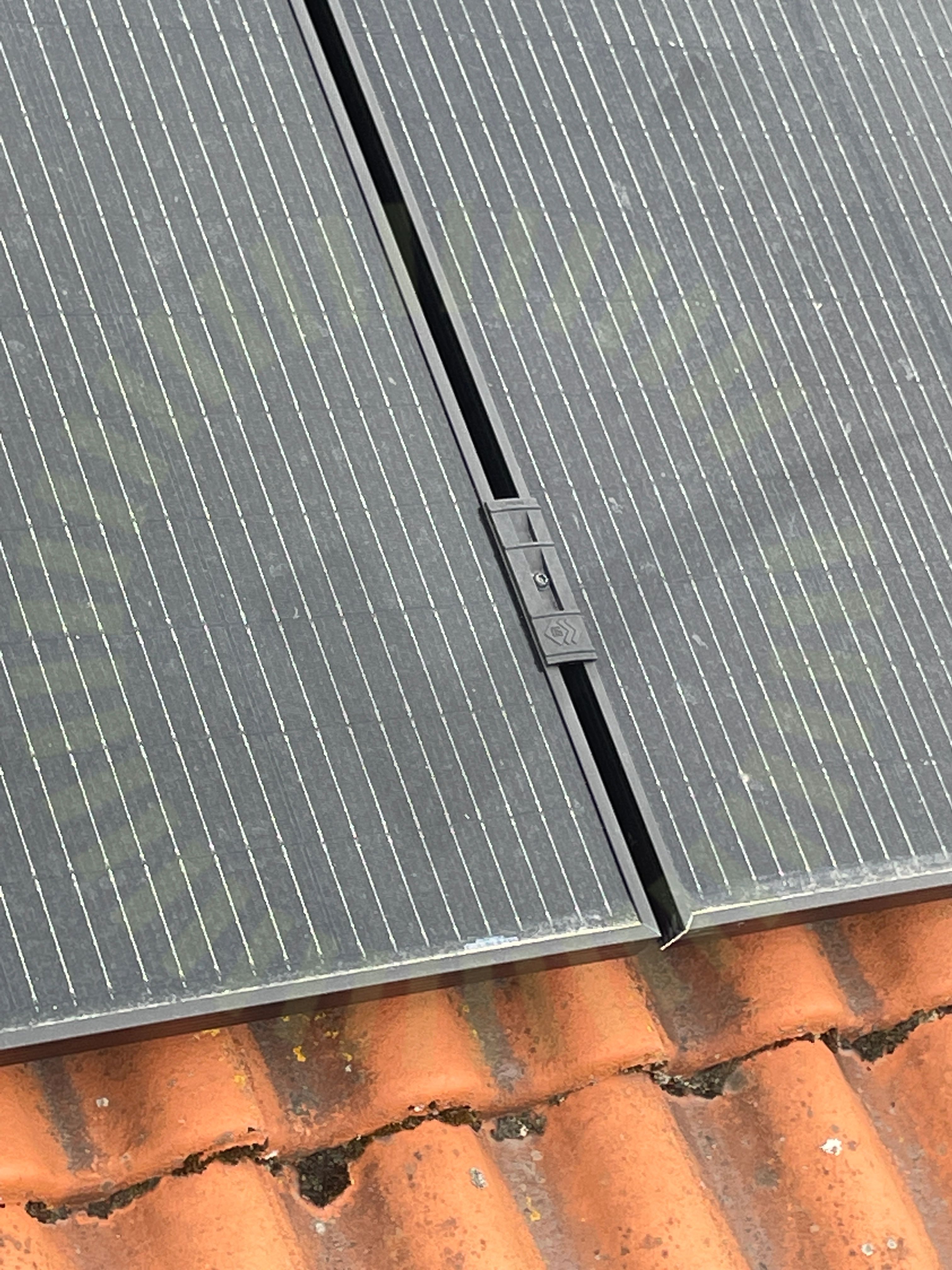

1.1 Klämmans orientering
Inte godkändKlämmor är felvända. Vattenavrinningen ska vara nedåt. Märkning uppåt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Besiktningsrapport
8.9
Installation genom
Svea Solar
Datum
21 juni 2023
Ort
Lund, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
CC90- UNUM Betongpannor
Anmärkningar
3/25

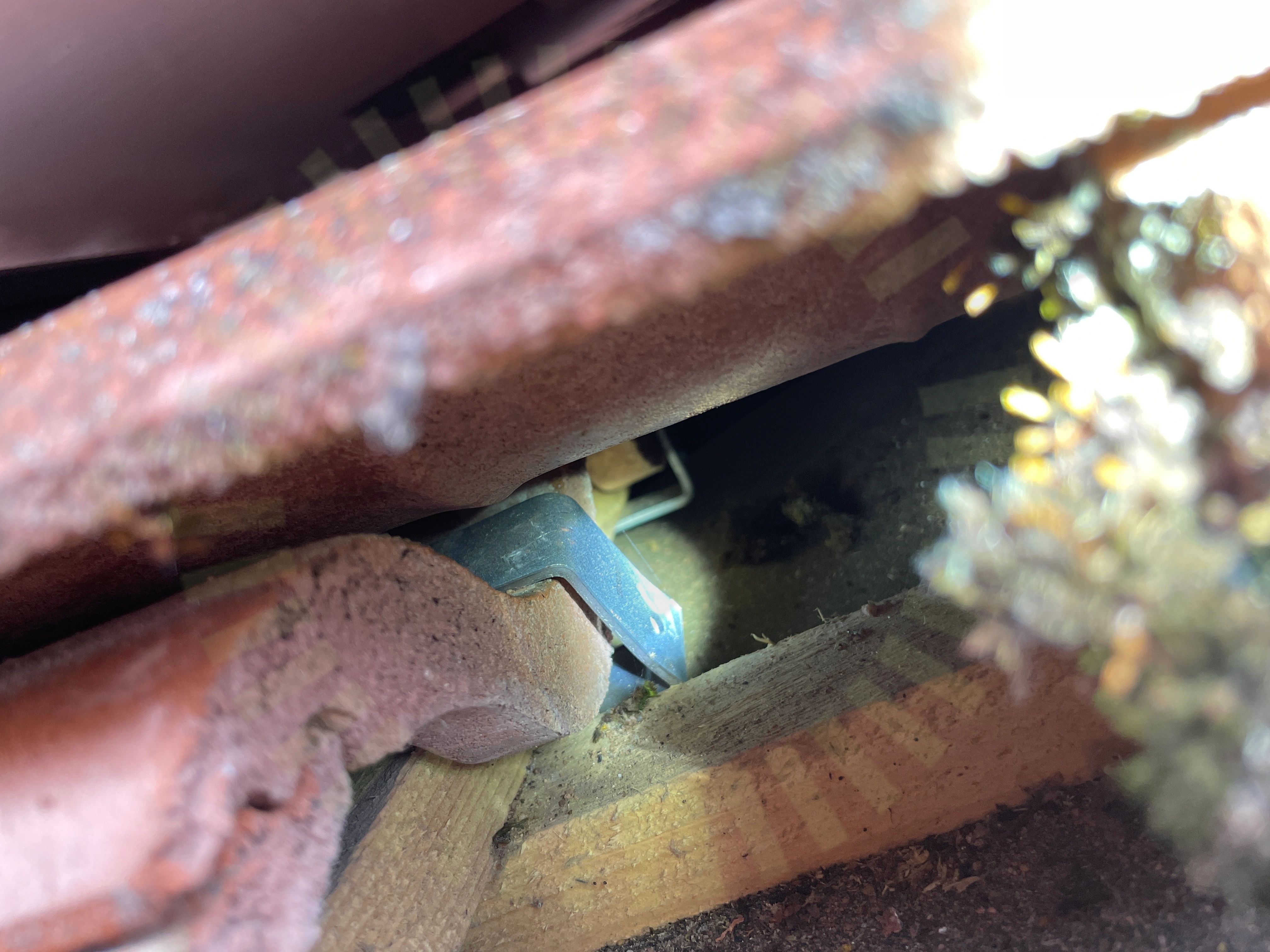

1.2 Läktinfästning
Inte godkändKroken är påtvingad vid läkte, resulterat i att krokens konstruktion har gett vika och vridit sig och försvagat kroken.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3

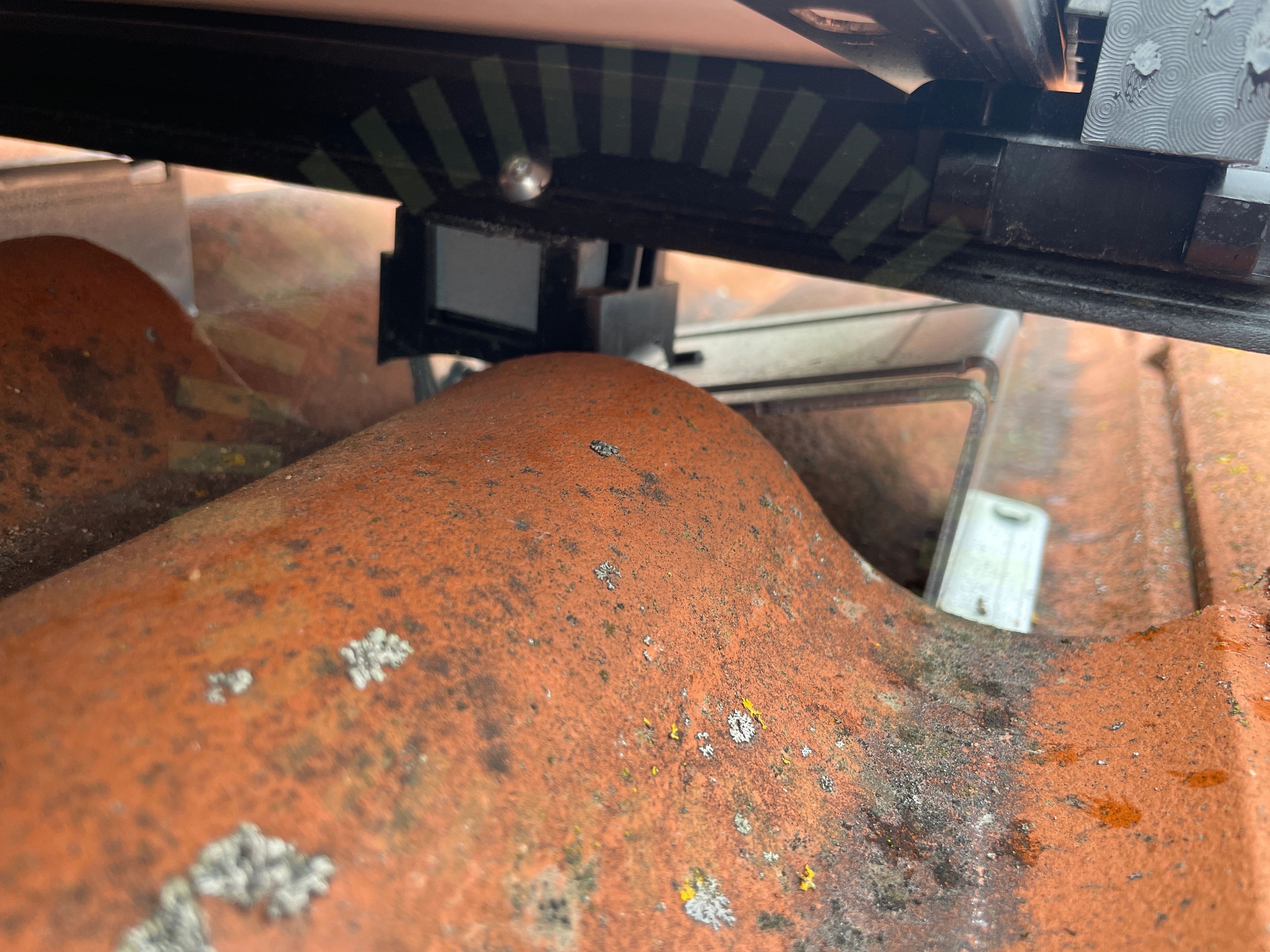

1.3 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad och skruvad i sista kroken.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
21/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Takgenomföring
Risen: RSM40-8
Anmärkningar
1/17
2.1 Föremål mot bakstycke
Inte godkändSkruven trycker mot panelens bakstycke.
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
SolarEdge: S-Serie
Anmärkningar
2/4

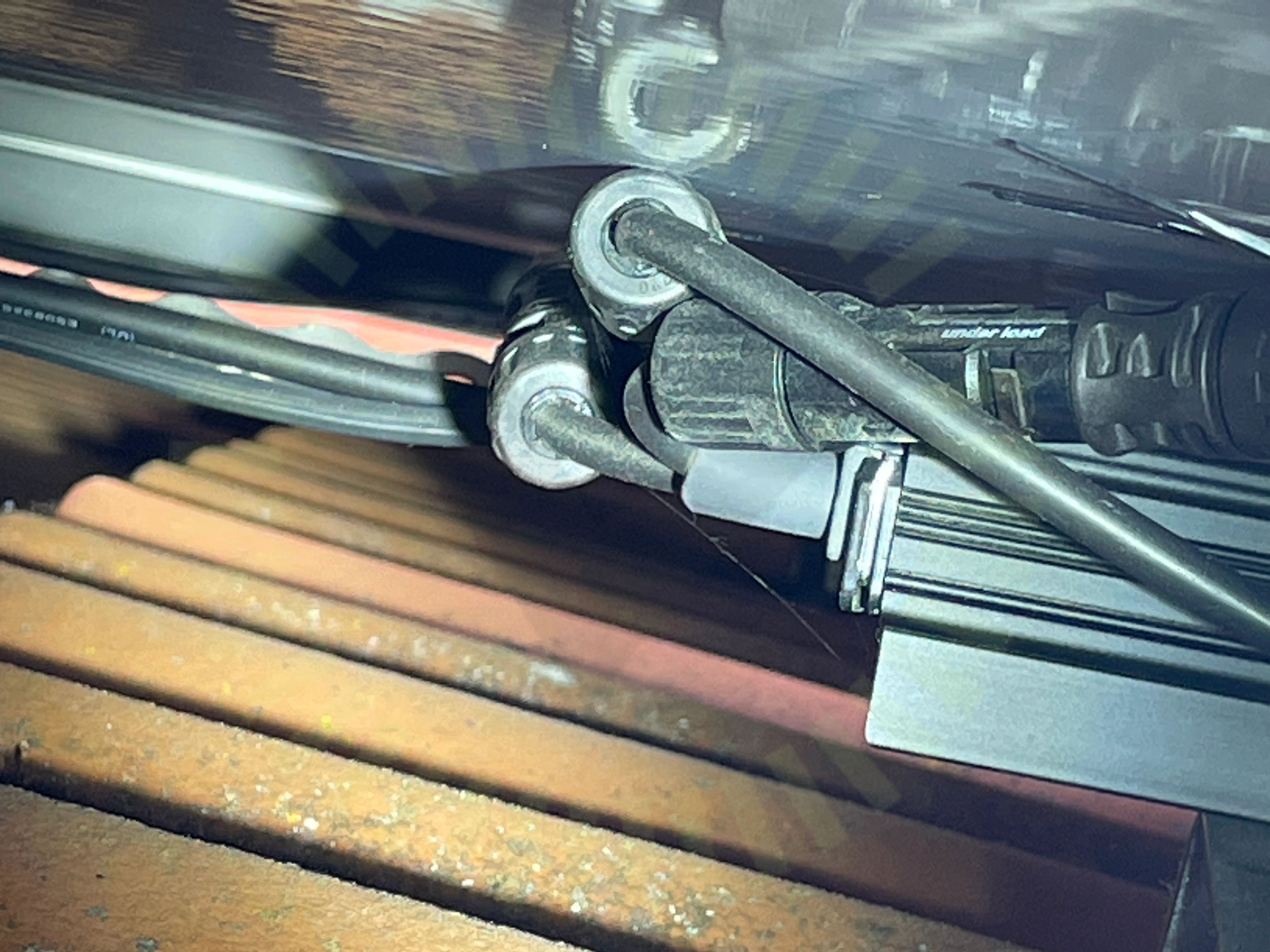

3.1 Dragavlastade
Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Tillverkarens anvisningar

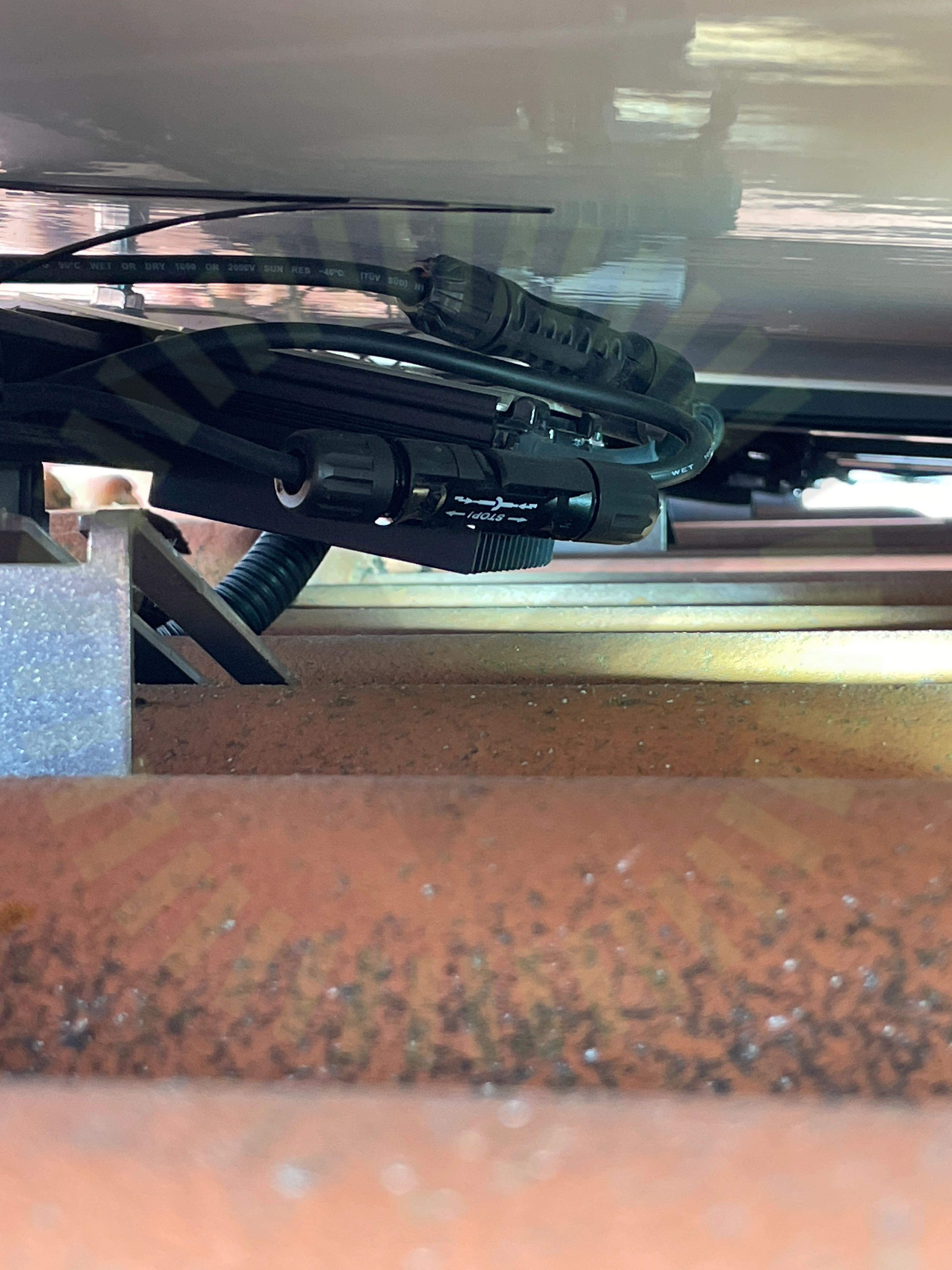

3.2 Fastsäkring av produkt
Inte godkändOptimeraren riskerar trilla ner med tiden då den sitter fäst längst ut på sin skenkant.
Tillverkarens anvisningar
Godkända kontrollpunkter
2/4KompatibilitetKontakter
SolarEdge: SE3K-10K
Anmärkningar
3/37

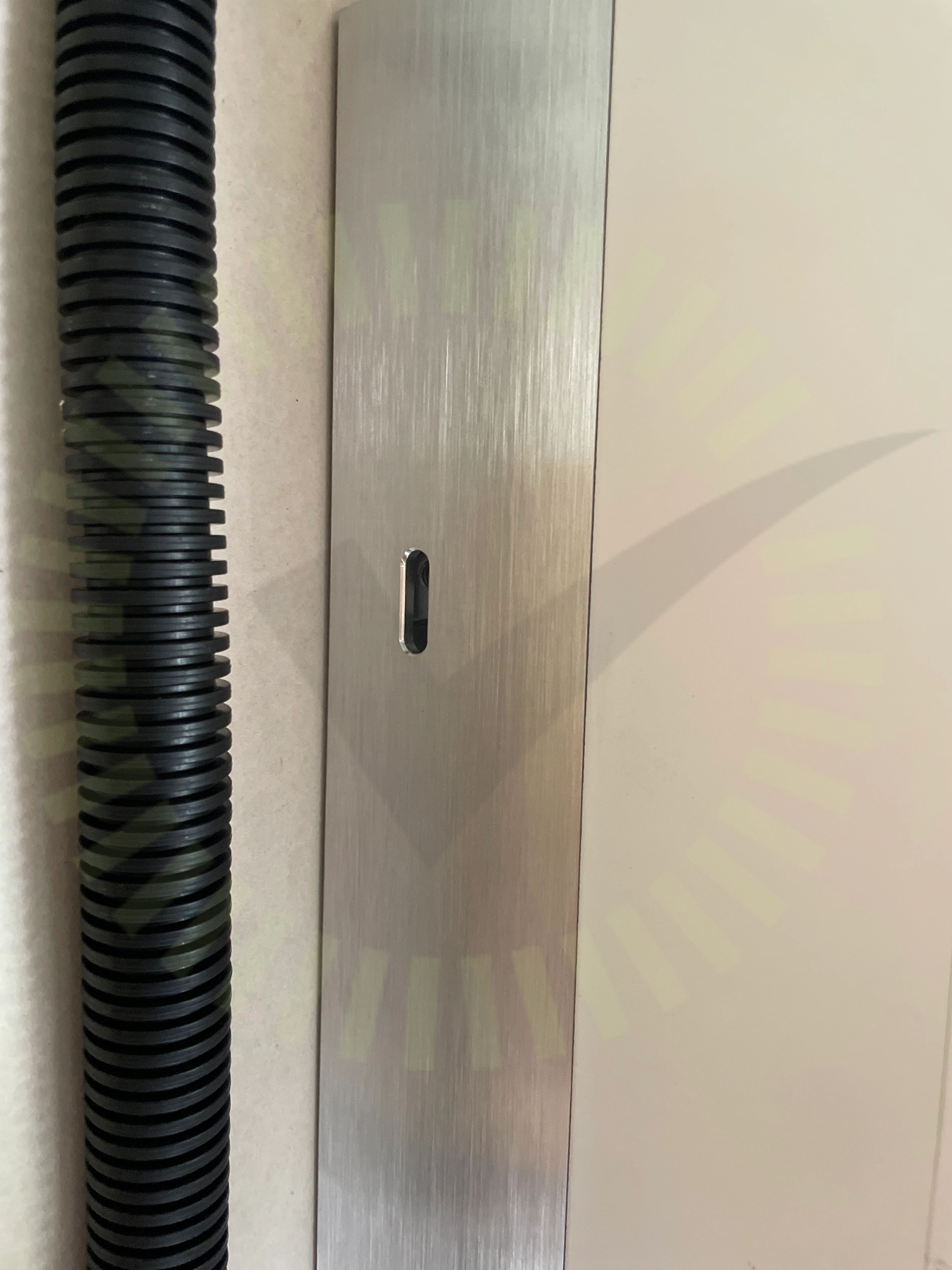

4.1 Fastsäkring av växelriktare
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt, saknar skruv på vardera sida.
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29
4.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
4.3 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknar varning bakspänning på säkerhetsbrytaren.
SEK 457, Sida 42
Godkända kontrollpunkter
33/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Ej tillgängligt vid besiktning
1/37Strängdesign
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
