1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.7
Installation genom
Elteknik i Lund
Datum
12 april 2026
Ort
Lyckeby, Blekinge län
77% godkända23% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54-NB
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Falsad/Klickplåt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Tak 1: Leapton: LP182*182-M-54-NB
Anmärkningar
2/16
3.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Leapton: Installation & Maintenance 2023 V4, Sida 15-17
Godkända kontrollpunkter
14/16Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
8/24

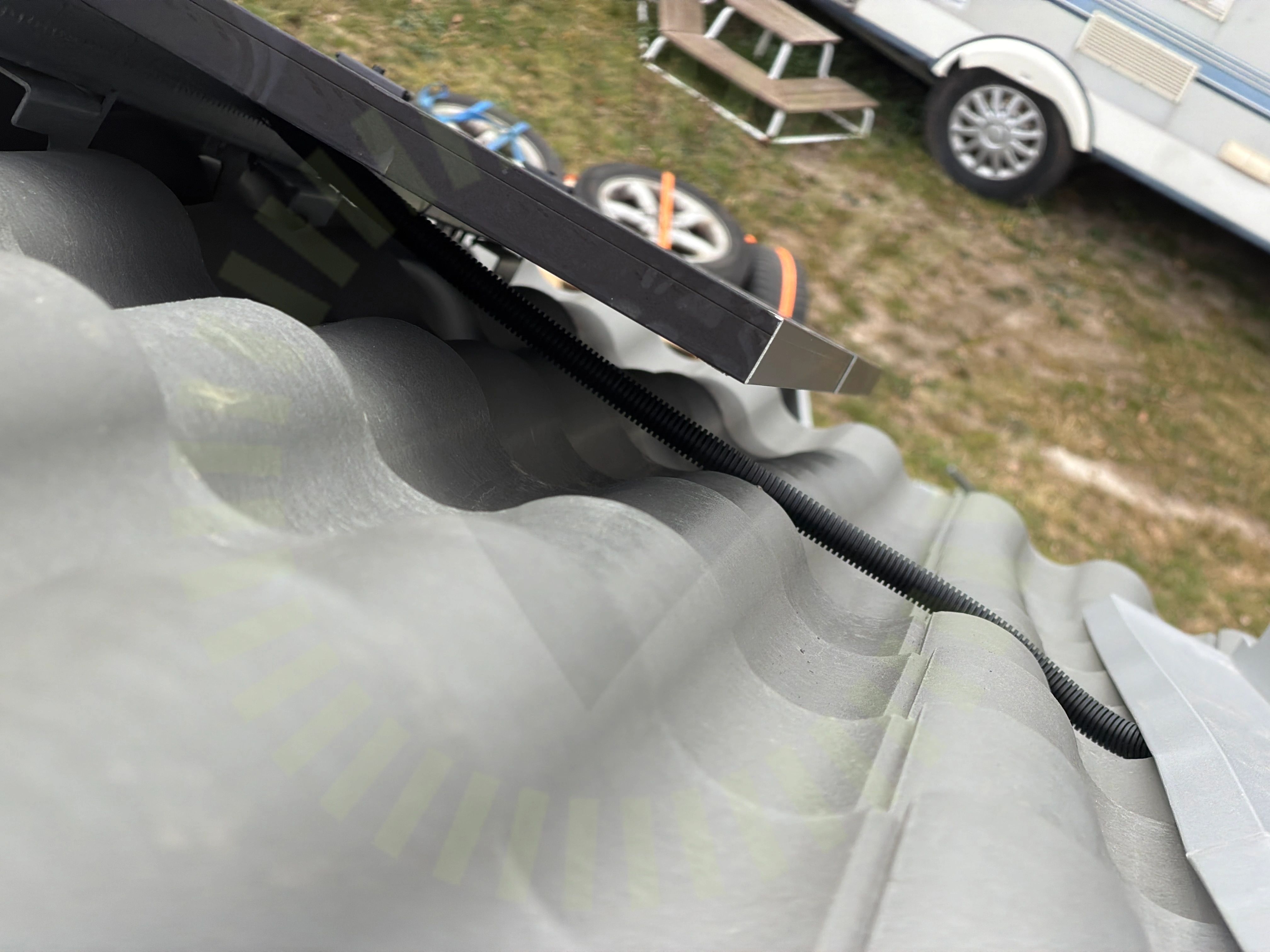

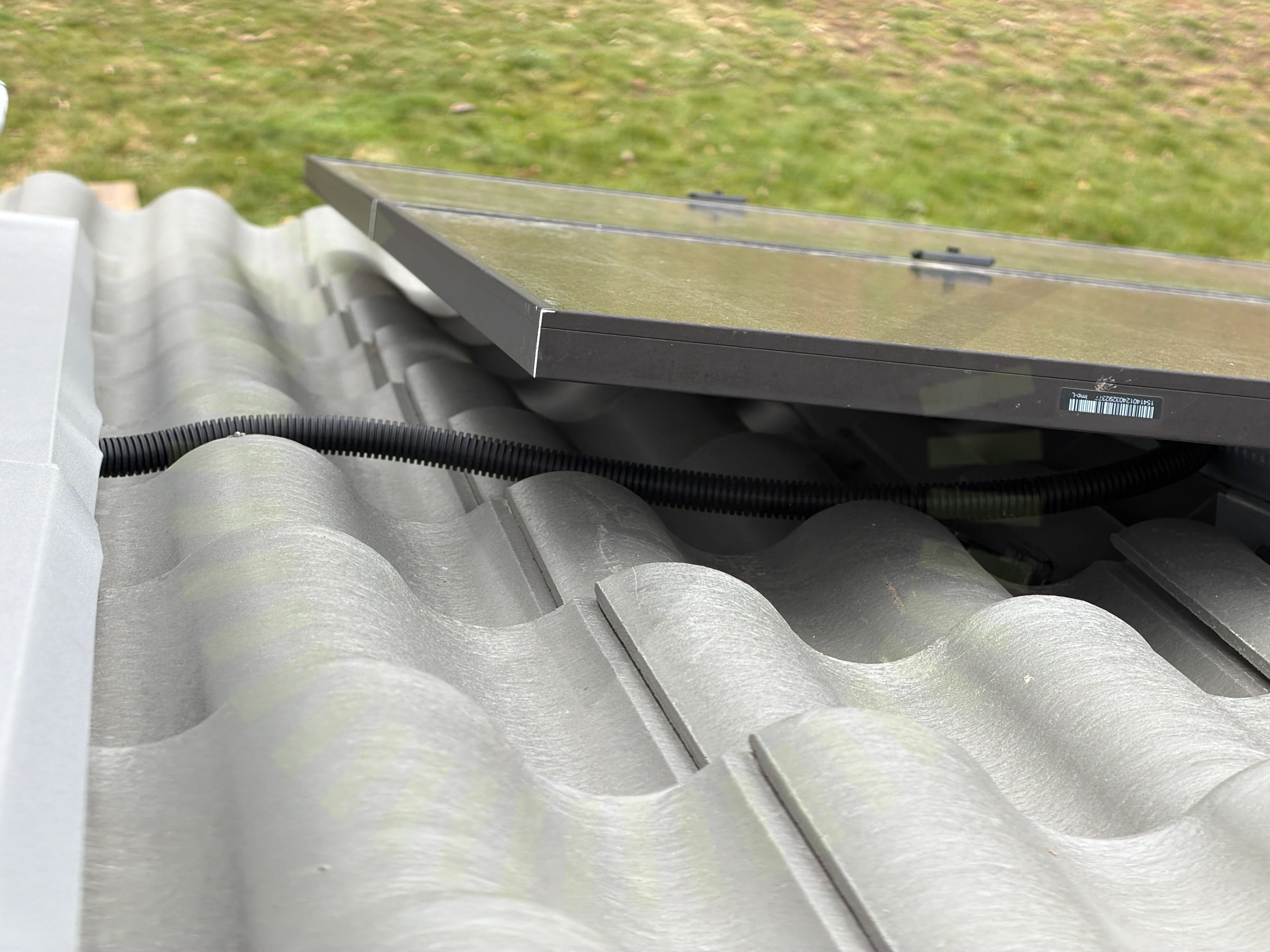

4.1 Kabeldragning mellan takytor
Inte godkändSlang för kablage ligger löst mellan takytor ovanpå takpannorna.
SS 436 40 00 (712.522.101)
4.2 Takgenomföring
Inte godkändProdukt för genomföring är inte korrekt monterad.

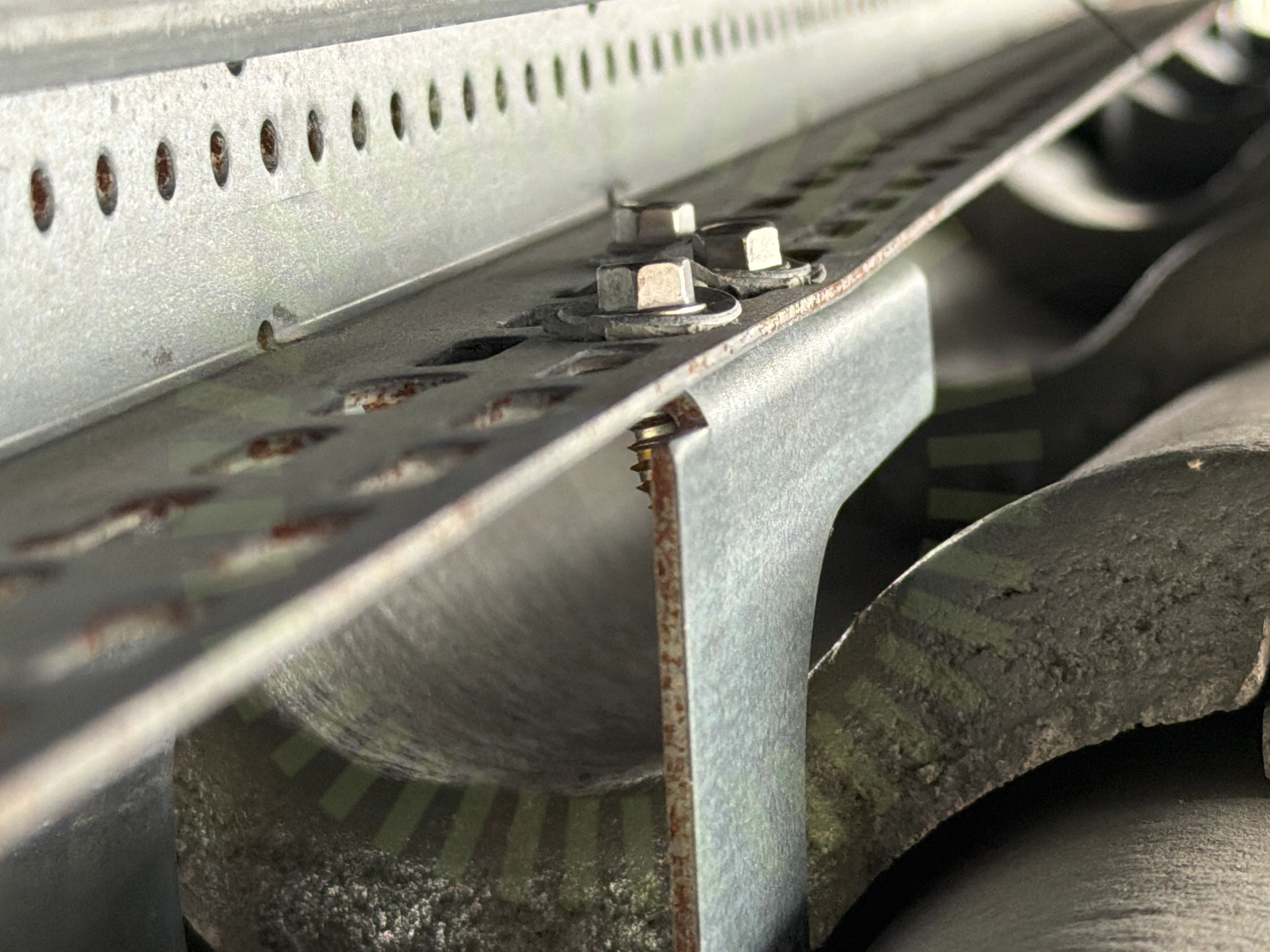

4.3 Skenornas infästning
Inte godkändSkenor infästa i takkrokens yttersta hålbild. De två yttre hålraderna i tallriken får inte användas vid stående skenor.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 3
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

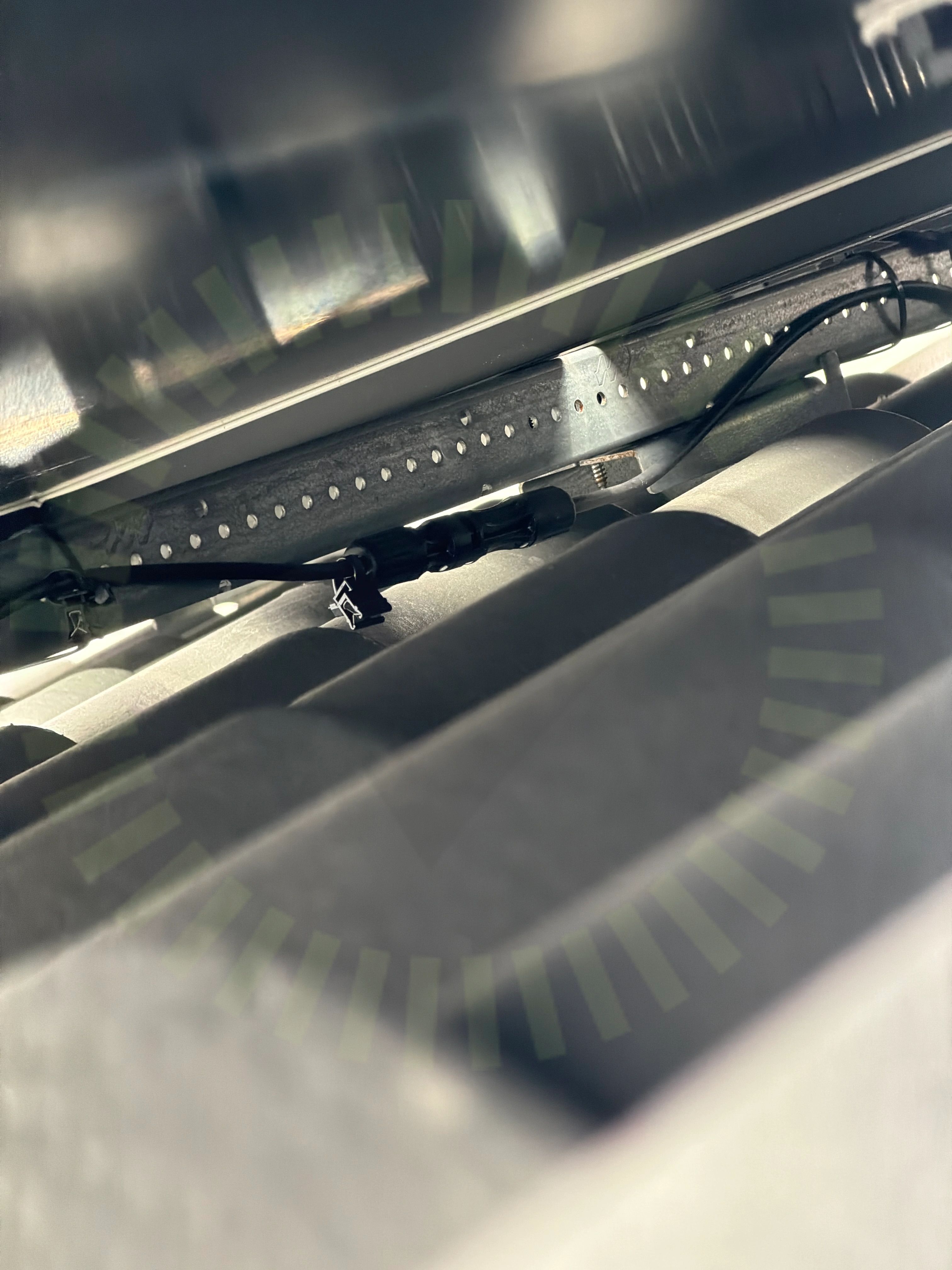

4.5 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

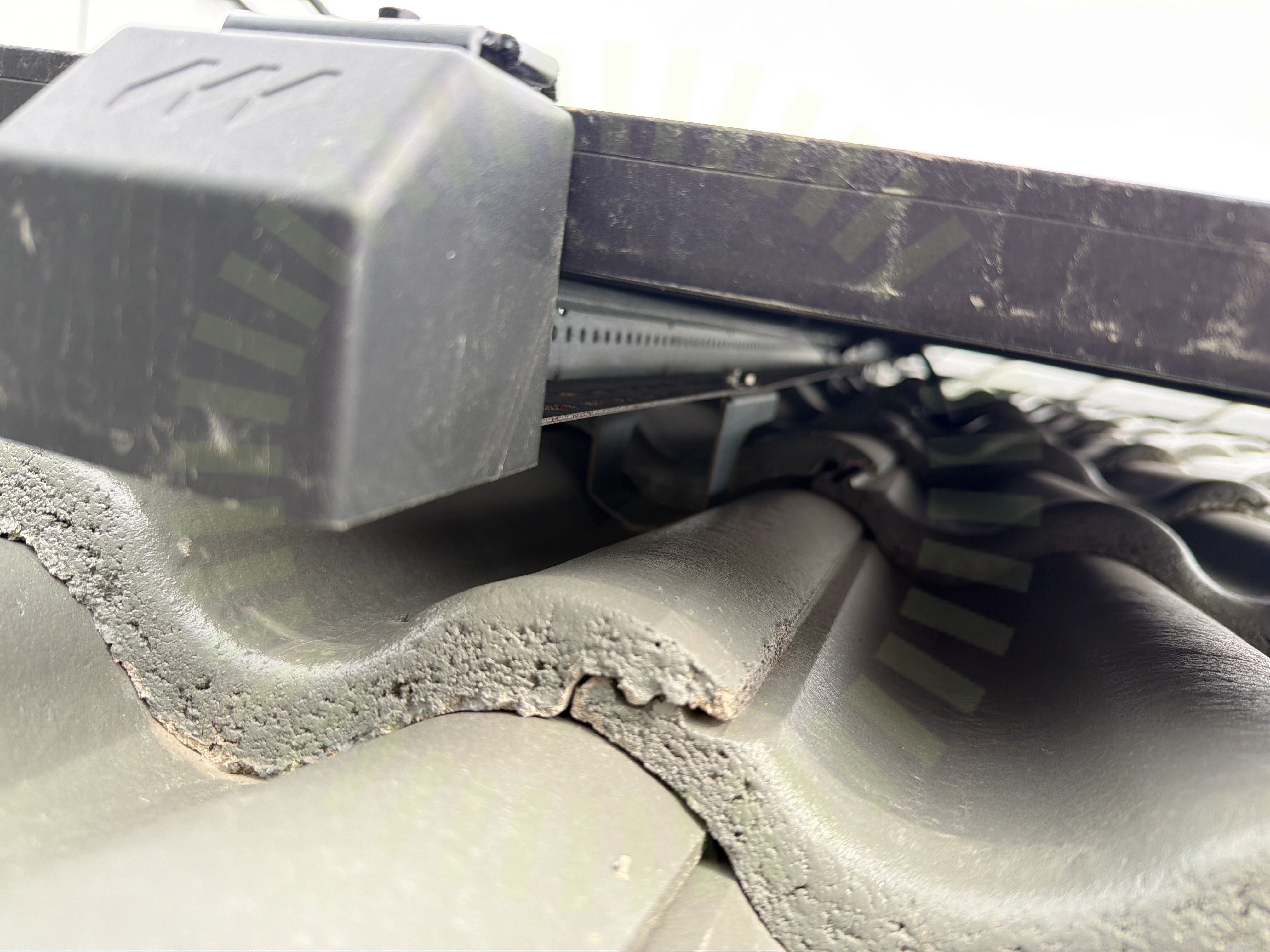

4.6 Stående skenor
Inte godkändStående skena i ytterkant är felvänd. Rygg ska vara mot takets slut.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 4

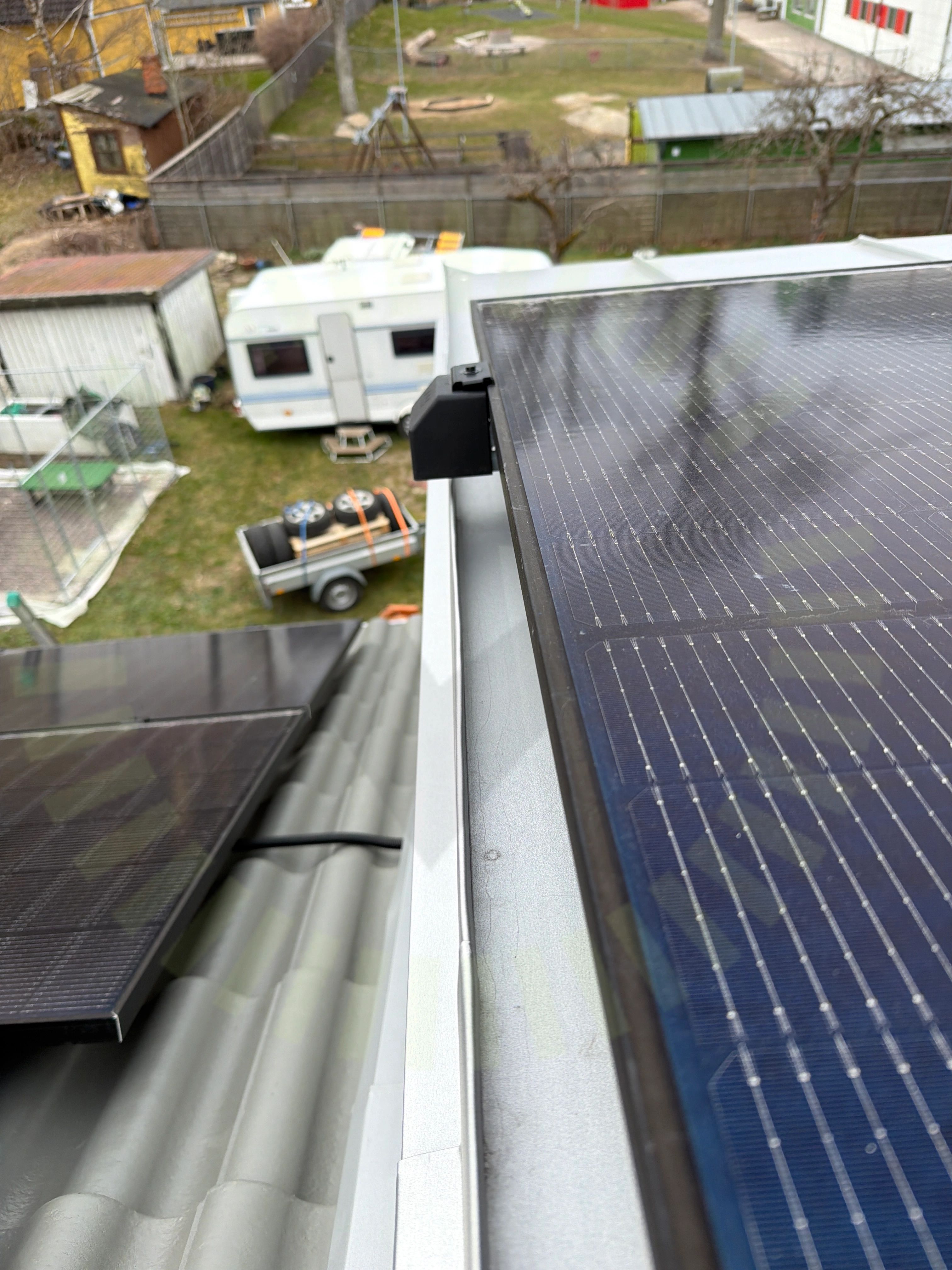

4.7 Säkerhetsavstånd
Inte godkändLastberäkning att kontrollera korrekt avstånd mot takkant saknas.
Snö- och vindlastberäkning
4.8 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningLäktinfästningSkenans utstick för klämmaSkenornas överhängMittklämmorSkadorSkenskarvarUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1: Nordmount: Falsad/Klickplåt
Anmärkningar
8/205.1 CC mått Infästning
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
5.2 DC kabel förläggning
Inte godkändKablage är olämpligt uppfäst.

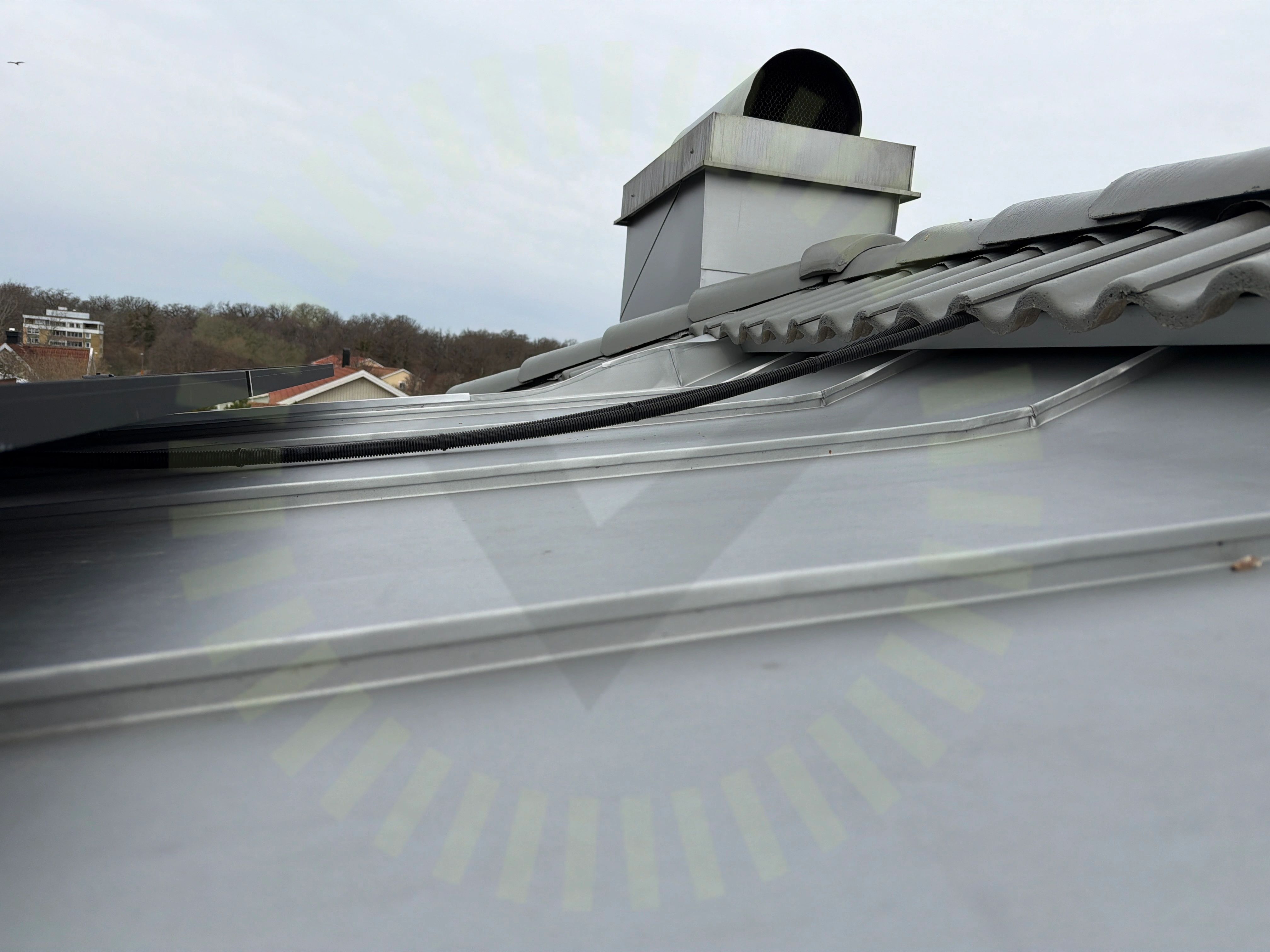

5.3 Kabeldragning mellan takytor
Inte godkändSlang mellan takytor med kablage ligger löst ovanpå takpannorna.
SS 436 40 00 (712.522.101)

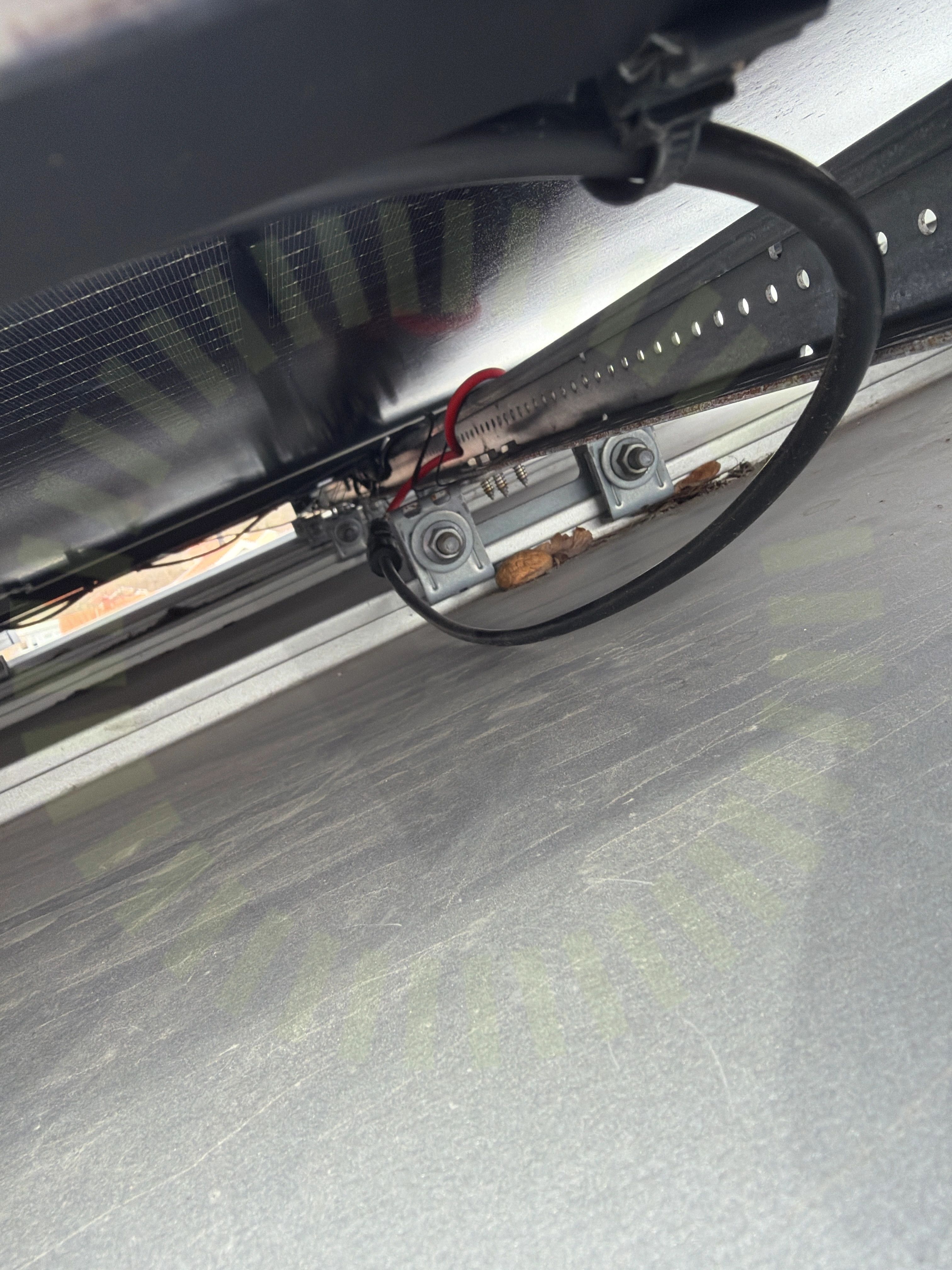

5.4 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

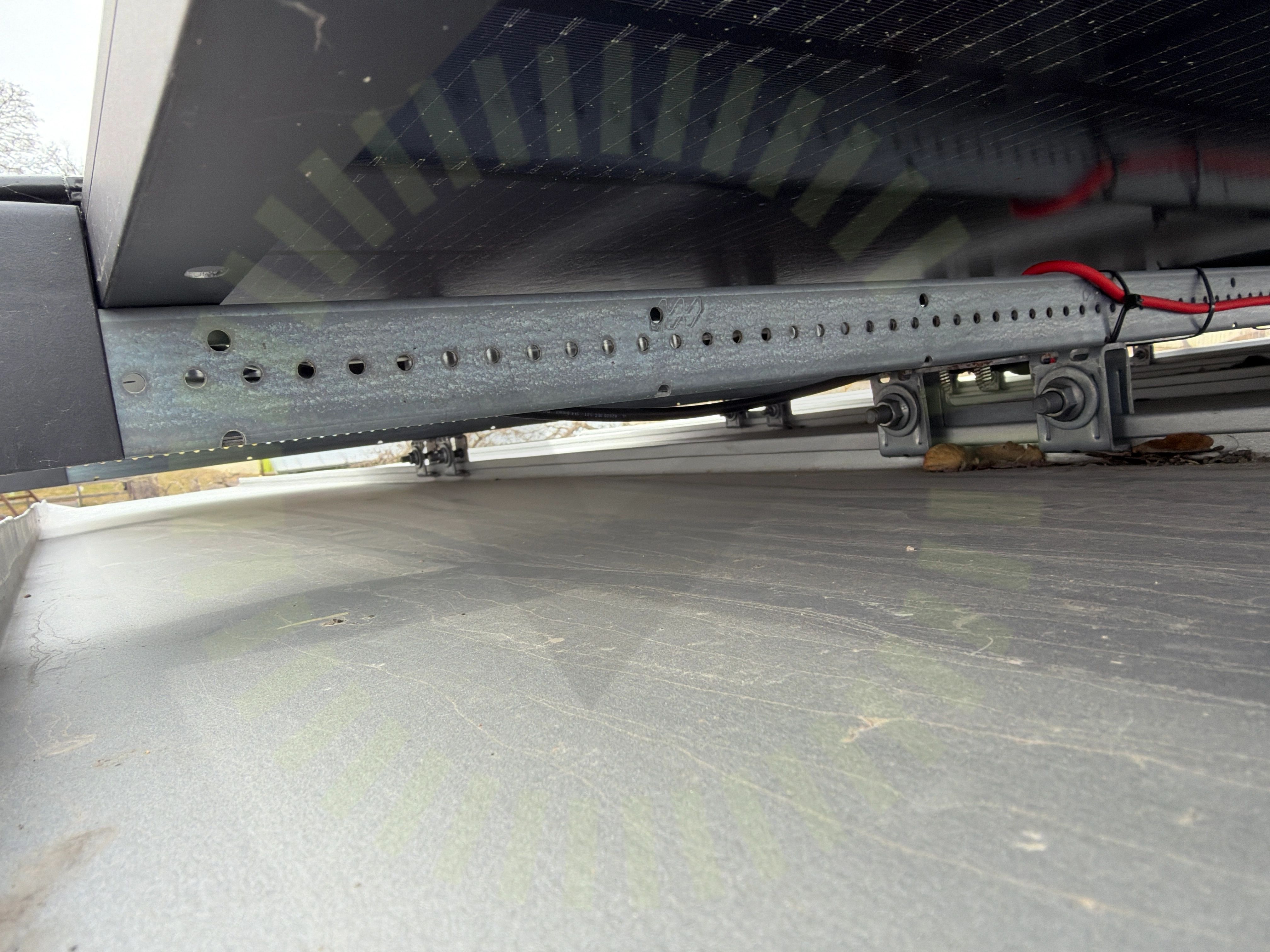

5.5 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är för långt.
Snö- och vindlastberäkning
5.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.7 Säkerhetsavstånd
Inte godkändLastberäkning saknas. Korrekt avstånd till takets kant går inte att kontrollera då underlag saknas.
Snö- och vindlastberäkning

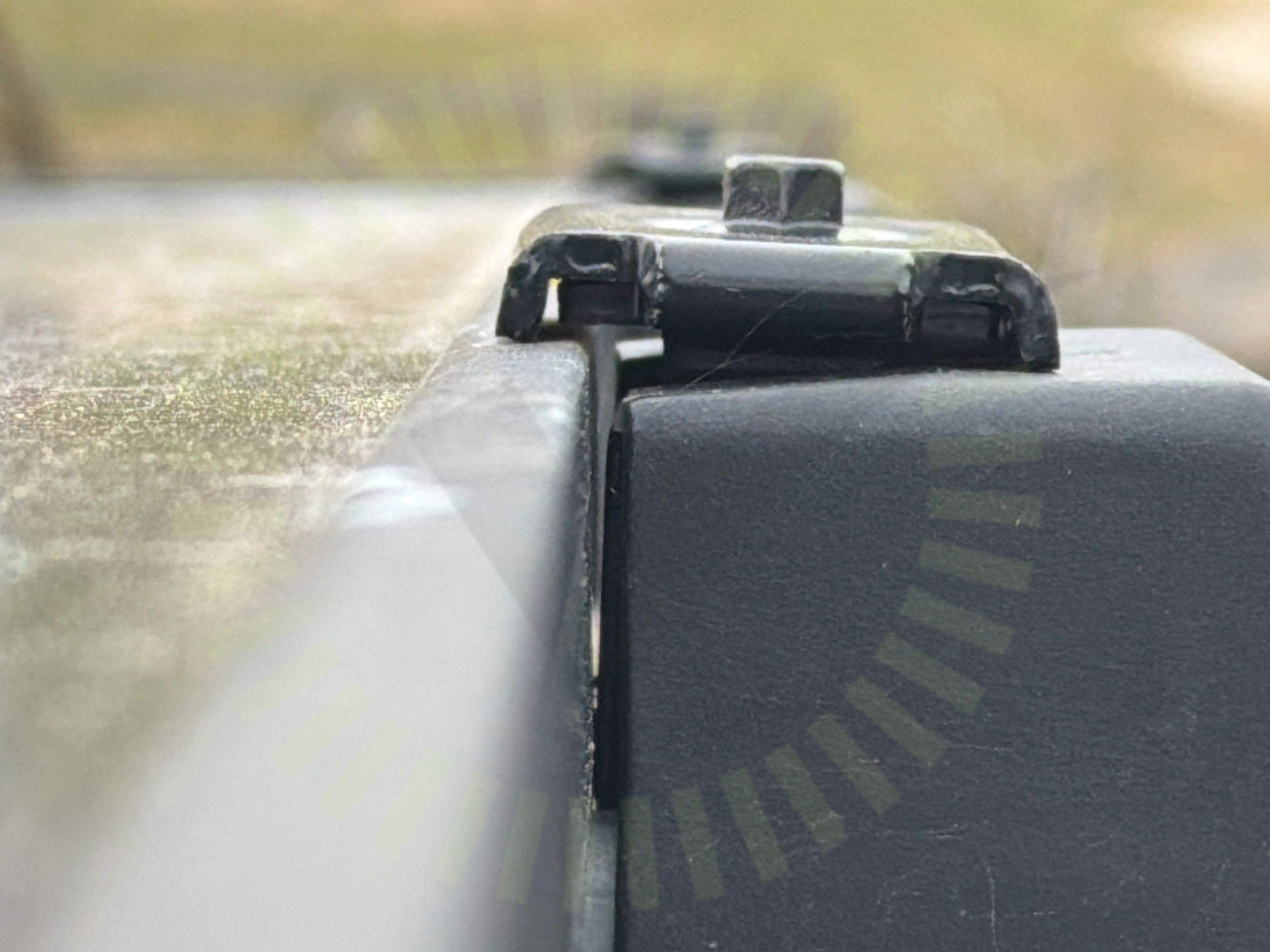

5.8 Ändklämmor
Inte godkändÄndklämmas rygg ligger inte emot panelens ram.
Falsad/Klickplåt - monteringsanvisning, Sida 3-4
Godkända kontrollpunkter
12/20Främmande materialFöremål mellan skena och panelramKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarVal av klämmaVäderbeständigt material
Undercentral
Anmärkningar
1/7

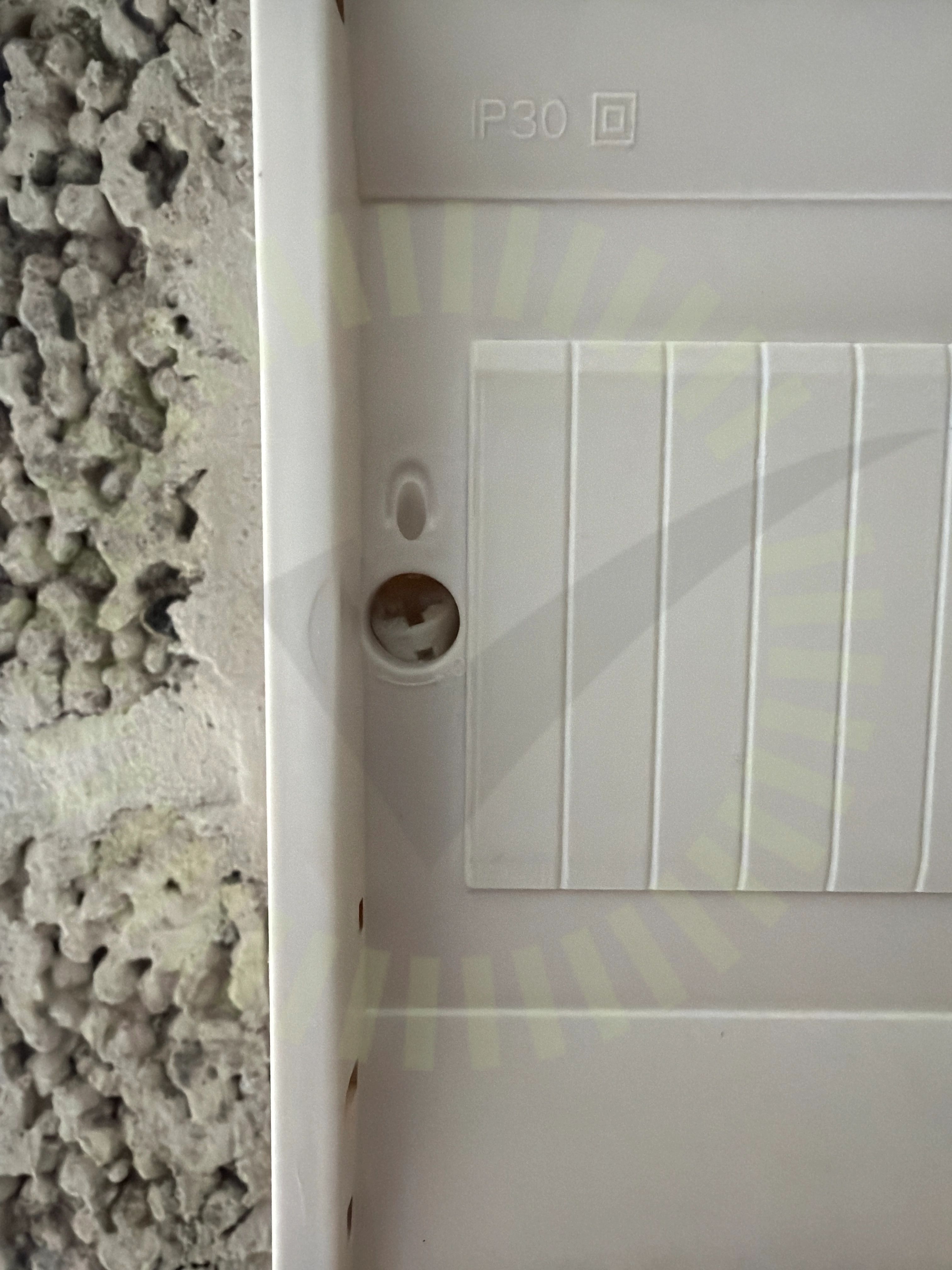

6.1 Skada
Inte godkändCentralens låsning är skadad.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/47.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
6/35

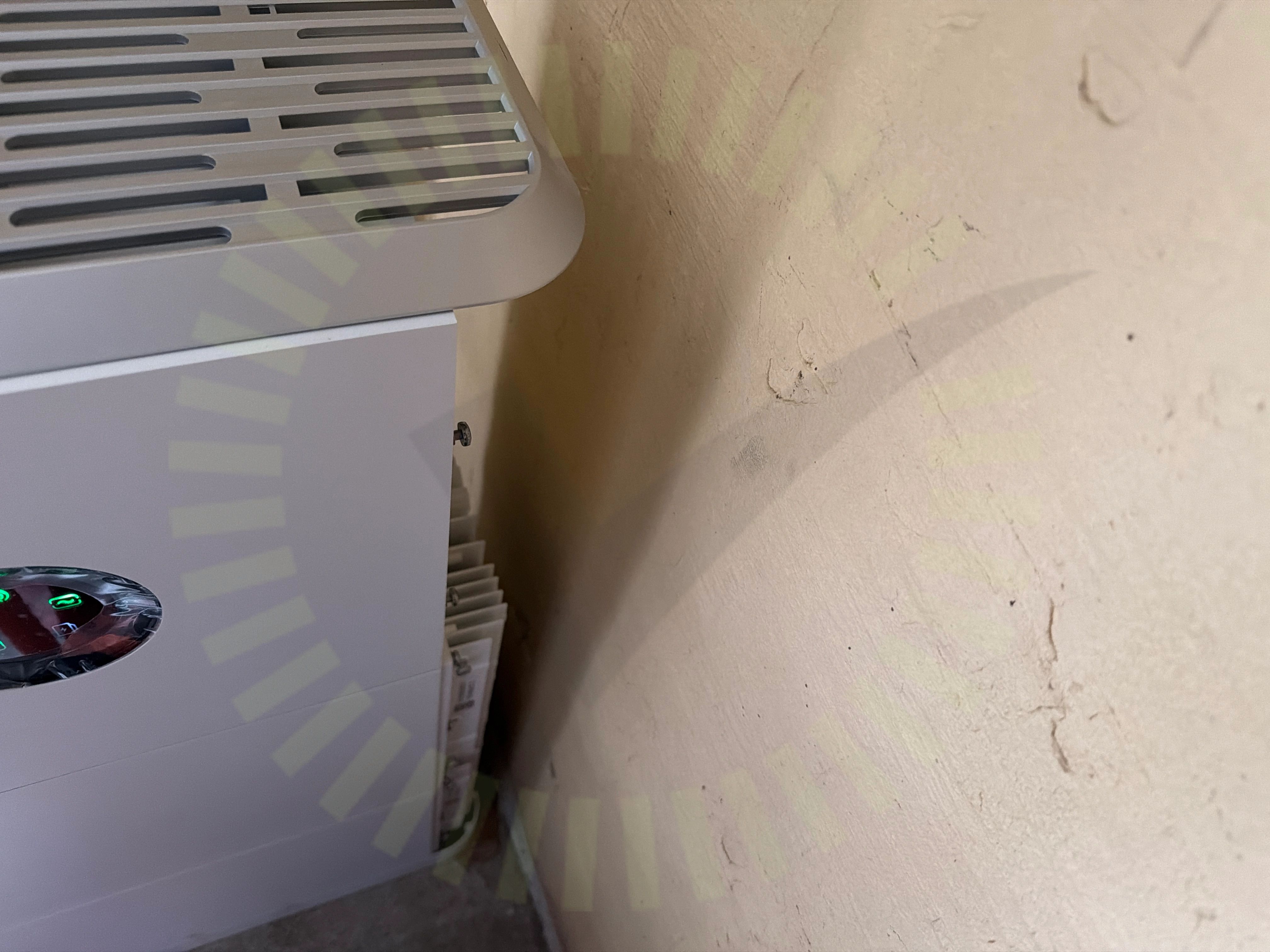

8.1 Avstånd närliggande objekt
Inte godkändProdukten har för lite fritt utrymme i sidled.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

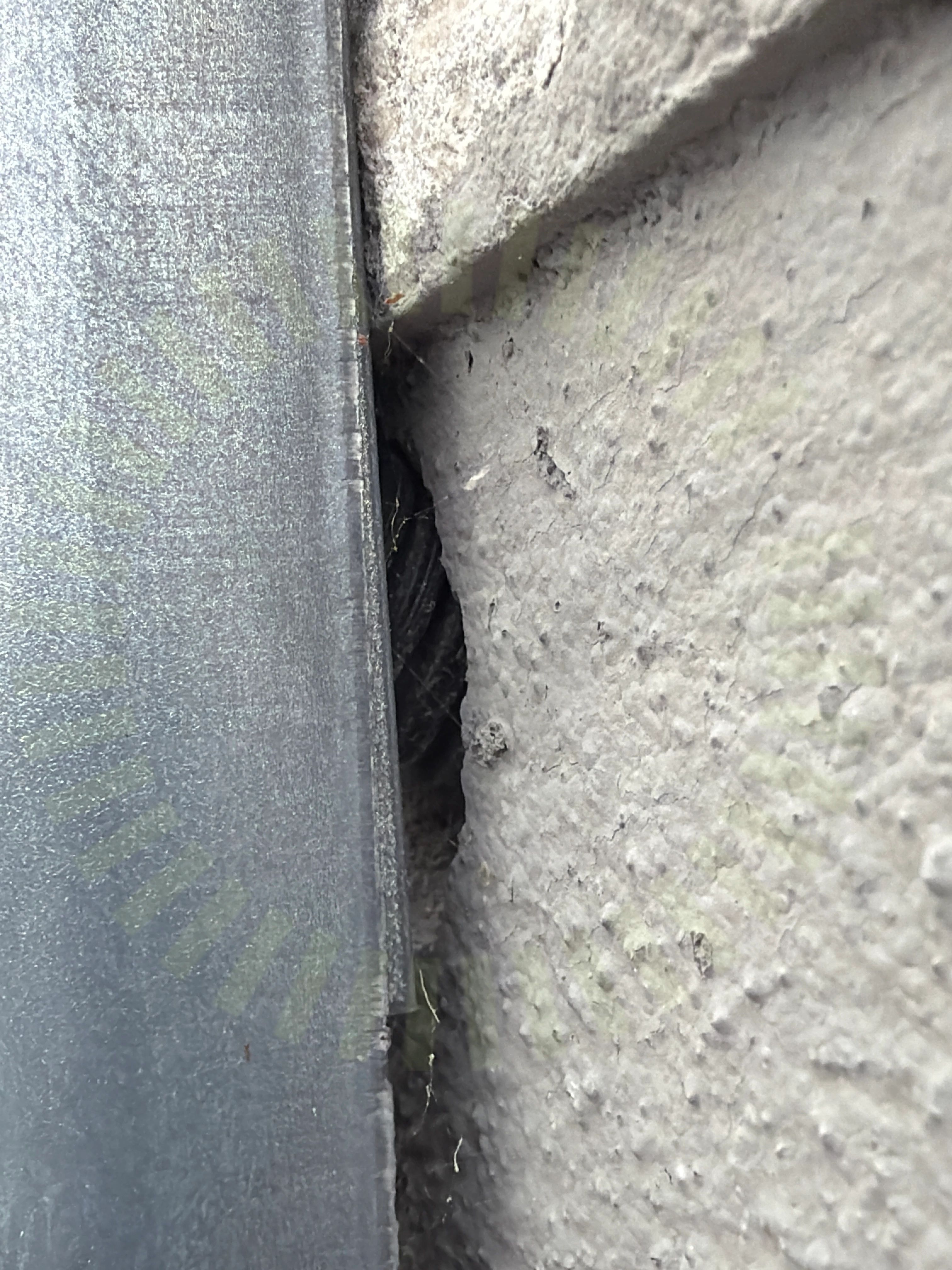

8.2 Genomföringar
Inte godkändGenomföring är inte tätad.
SS 436 40 00 (527.2.1)

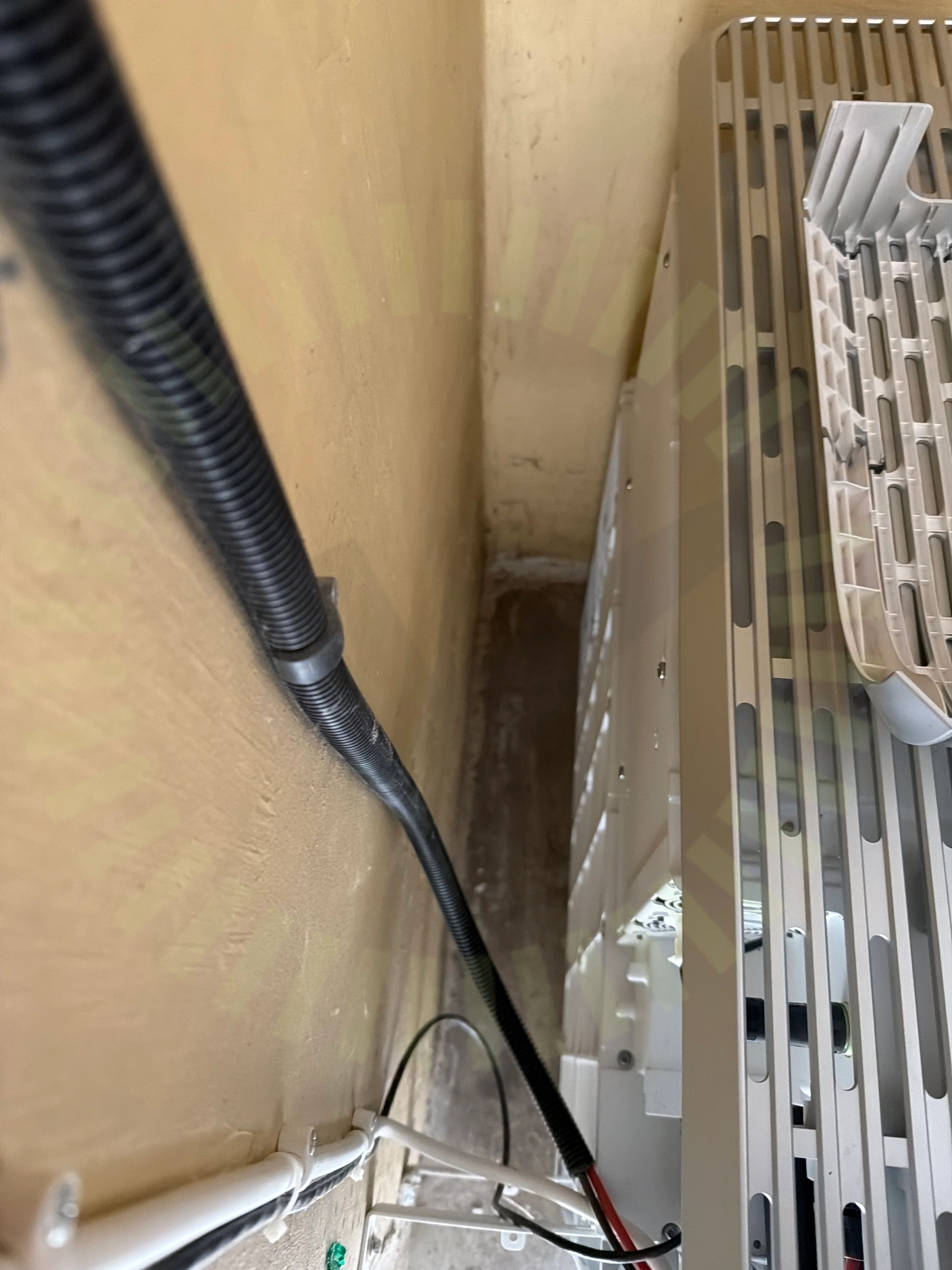

8.3 Infästning
Inte godkändEnbart infäst i ena sidan.

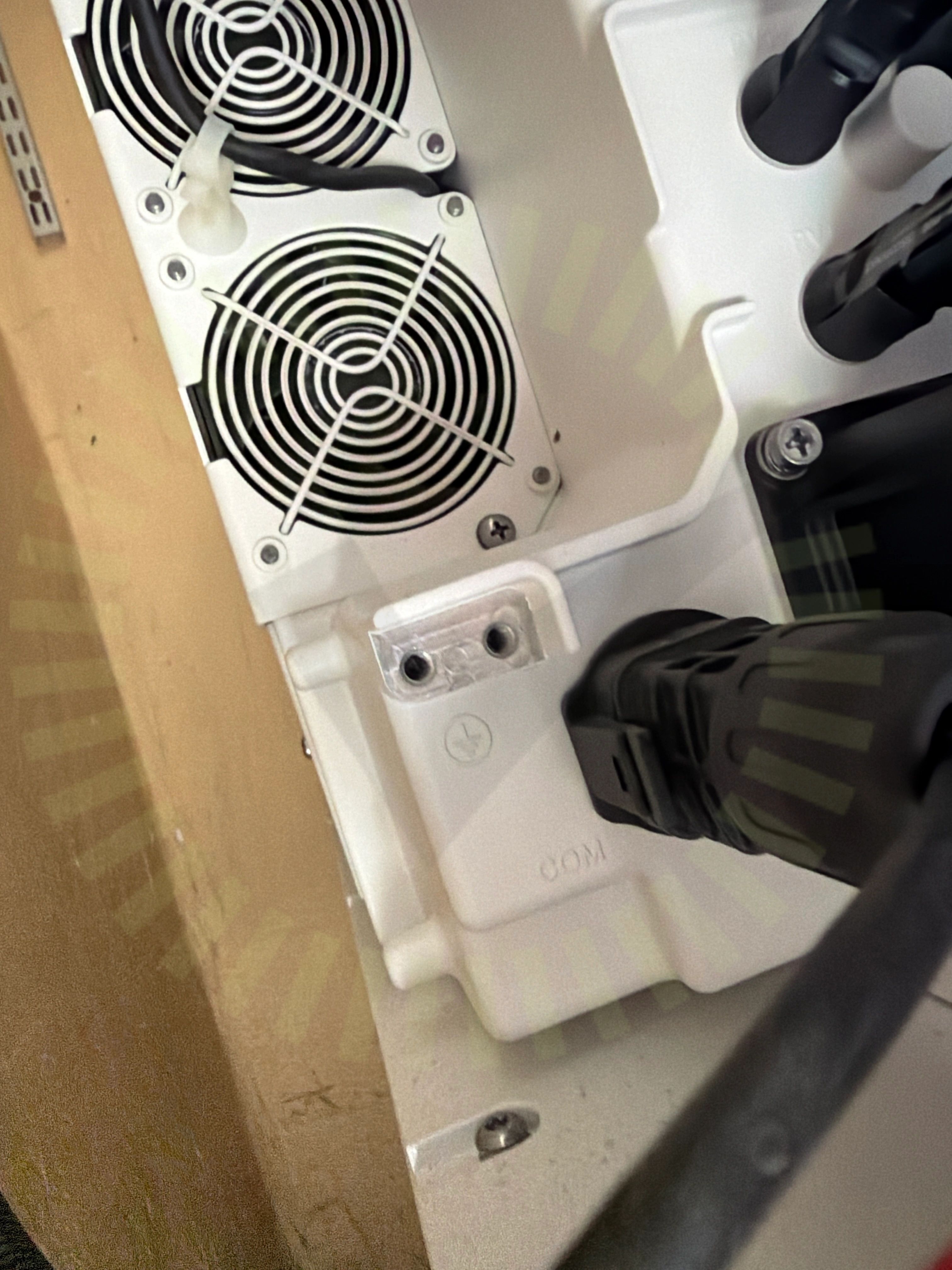

8.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 4

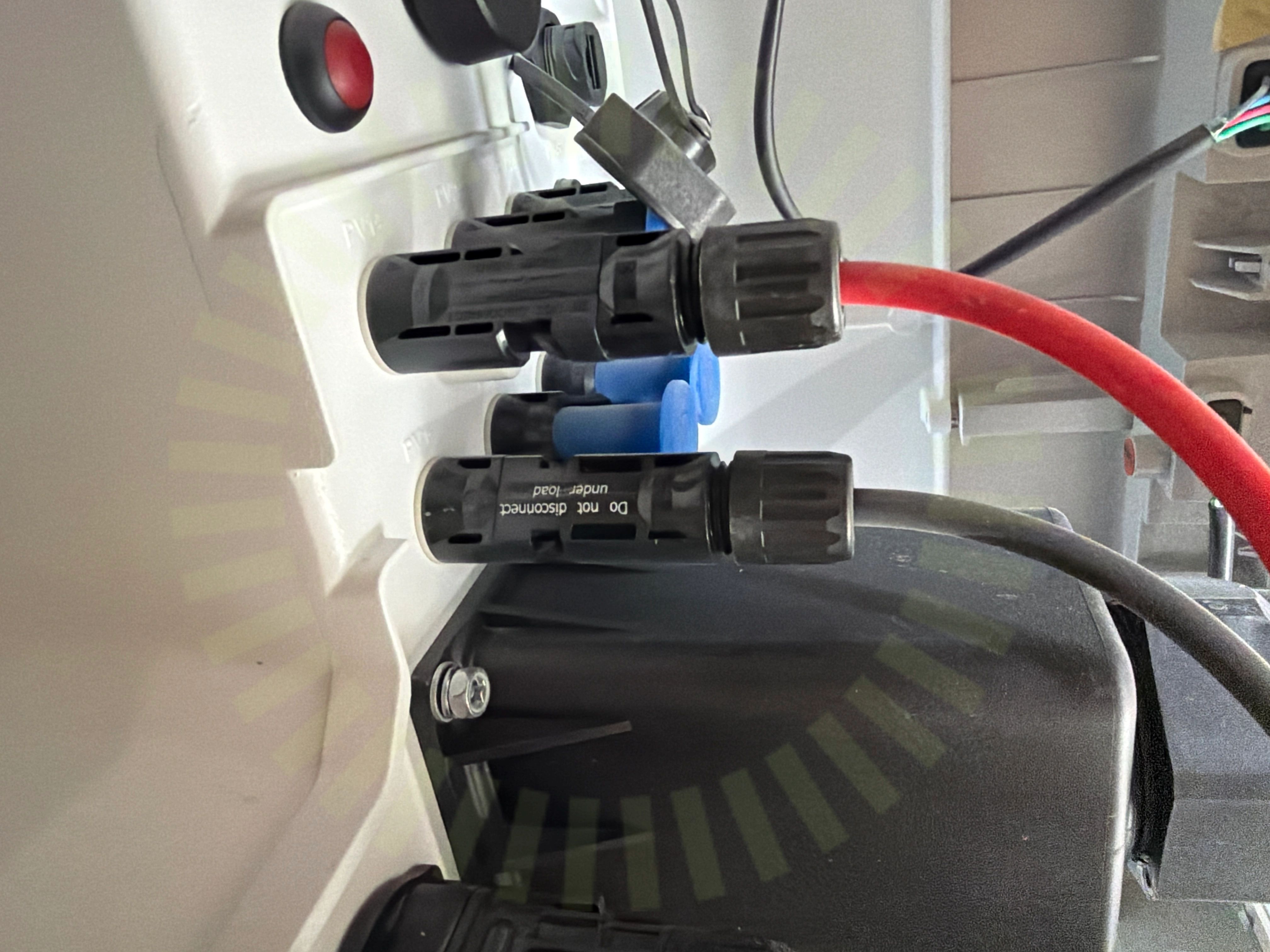

8.5 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
8.6 Strängdesign
Inte godkändPaneler i olika väderstreck samt lutningar är kopplade i samma sträng.
Godkända kontrollpunkter
29/35AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
