Besiktningsrapport

8.9

Installation genom

Energiteknik

Datum

12 mars 2023

Ort

STAFFANSTORP, Skåne län

Stress på kontakter

Kopplingslåda

Klämmornas placering

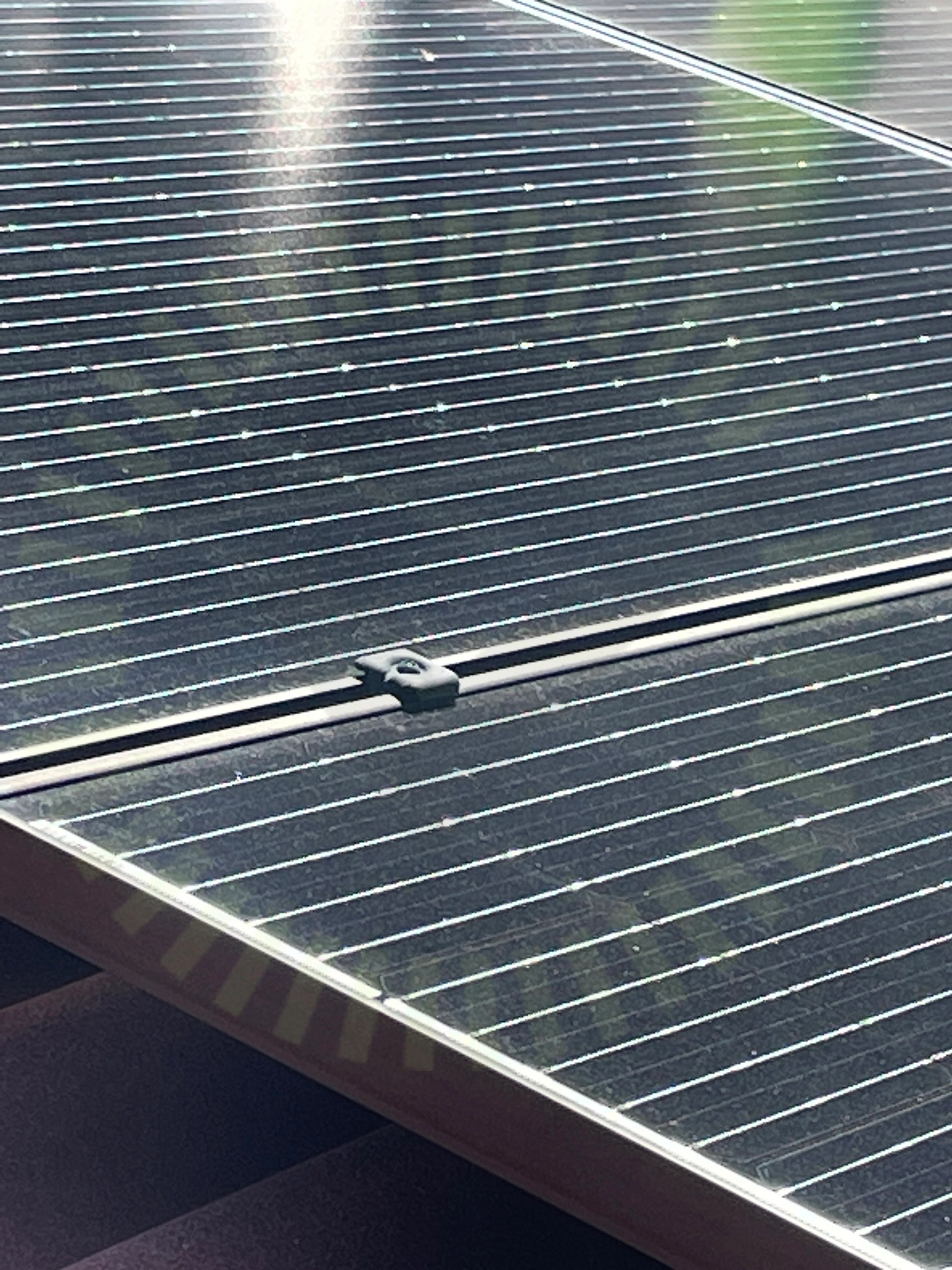

+ 5

91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR

PanelerJA Solar: JAM60D09 305-325/BP

OptimerareFerroAmp: SSO 8kW

MontagesystemESDEC Lutande Panntak

VäxelriktareFerroAmp: FerroAmp 14kVA

TillbehörSäkerhetsbrytare AC

Installerad av Energiteknik som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Övrigt

Rekommendation

Kund saknar garantisammanställning av leverantör

ESDEC Lutande Panntak

Anmärkningar

3/28

2.1 Dräneringshål pekar neråt

Inte godkänd

Dräneringshål på Mittfäste är monterade så det pekar uppåt

Tillverkarens anvisningar

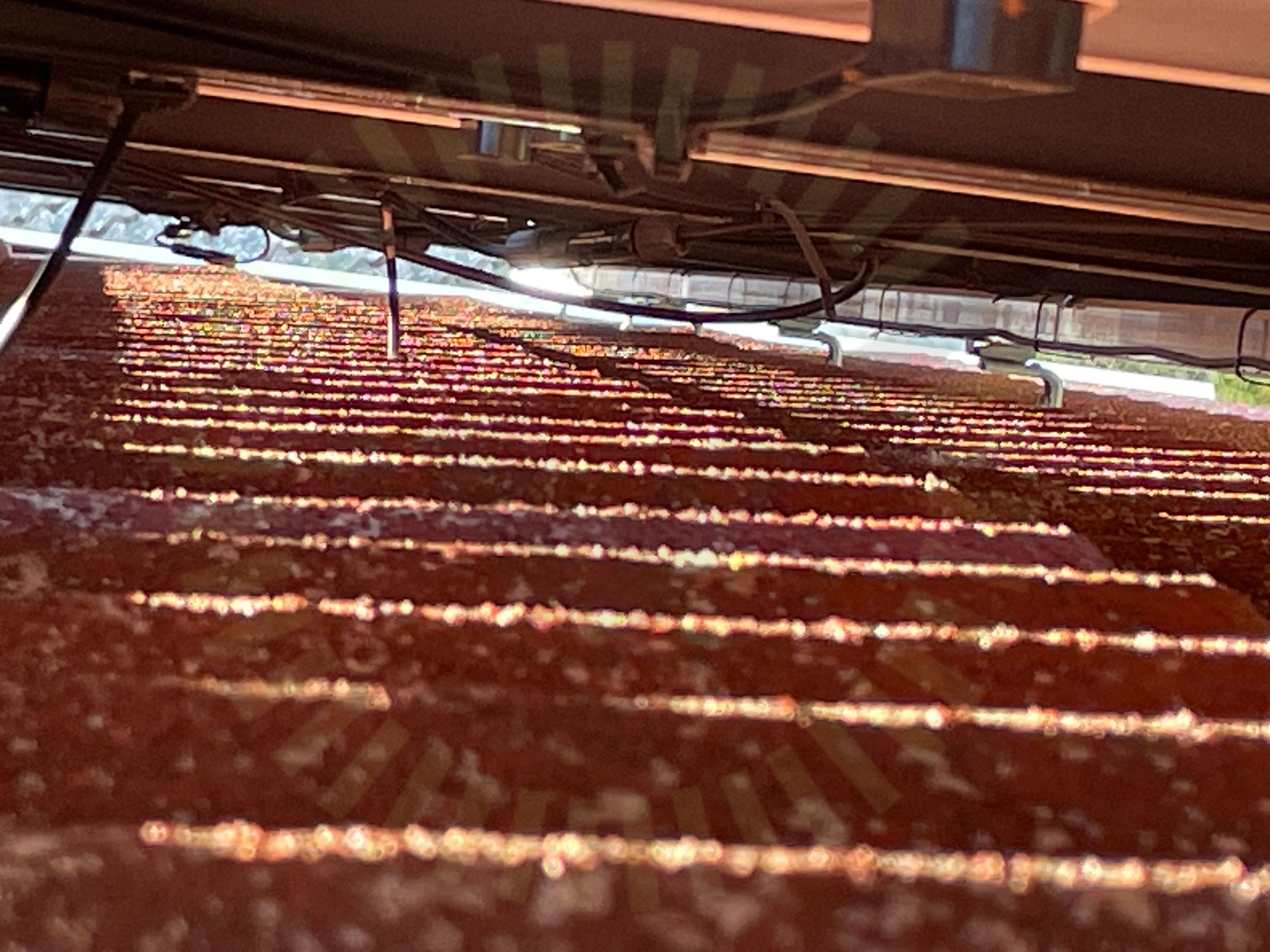

2.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

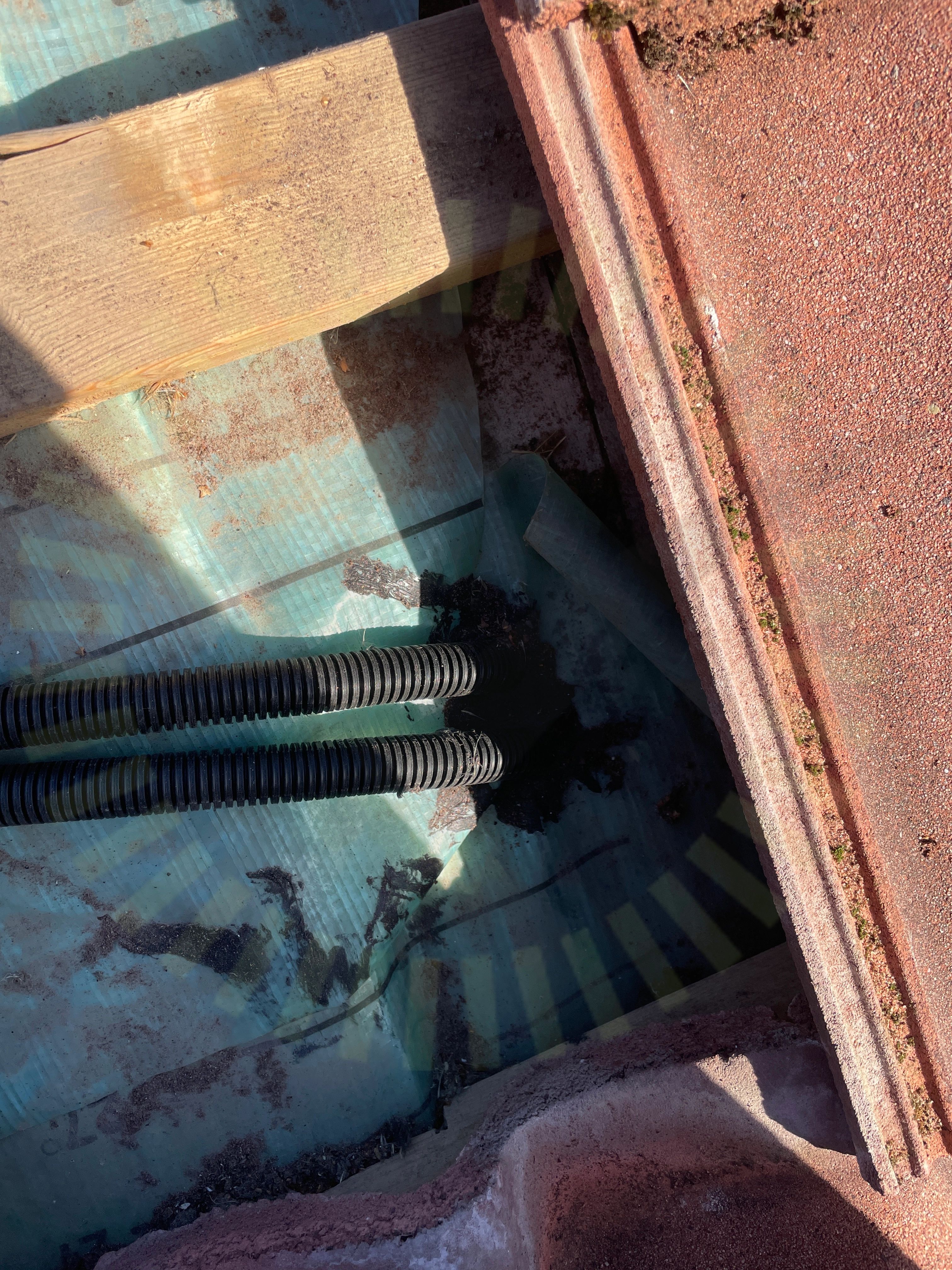

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

25/28

Använd skruv för klämmaFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

FerroAmp: FerroAmp 14kVA

Anmärkningar

5/33

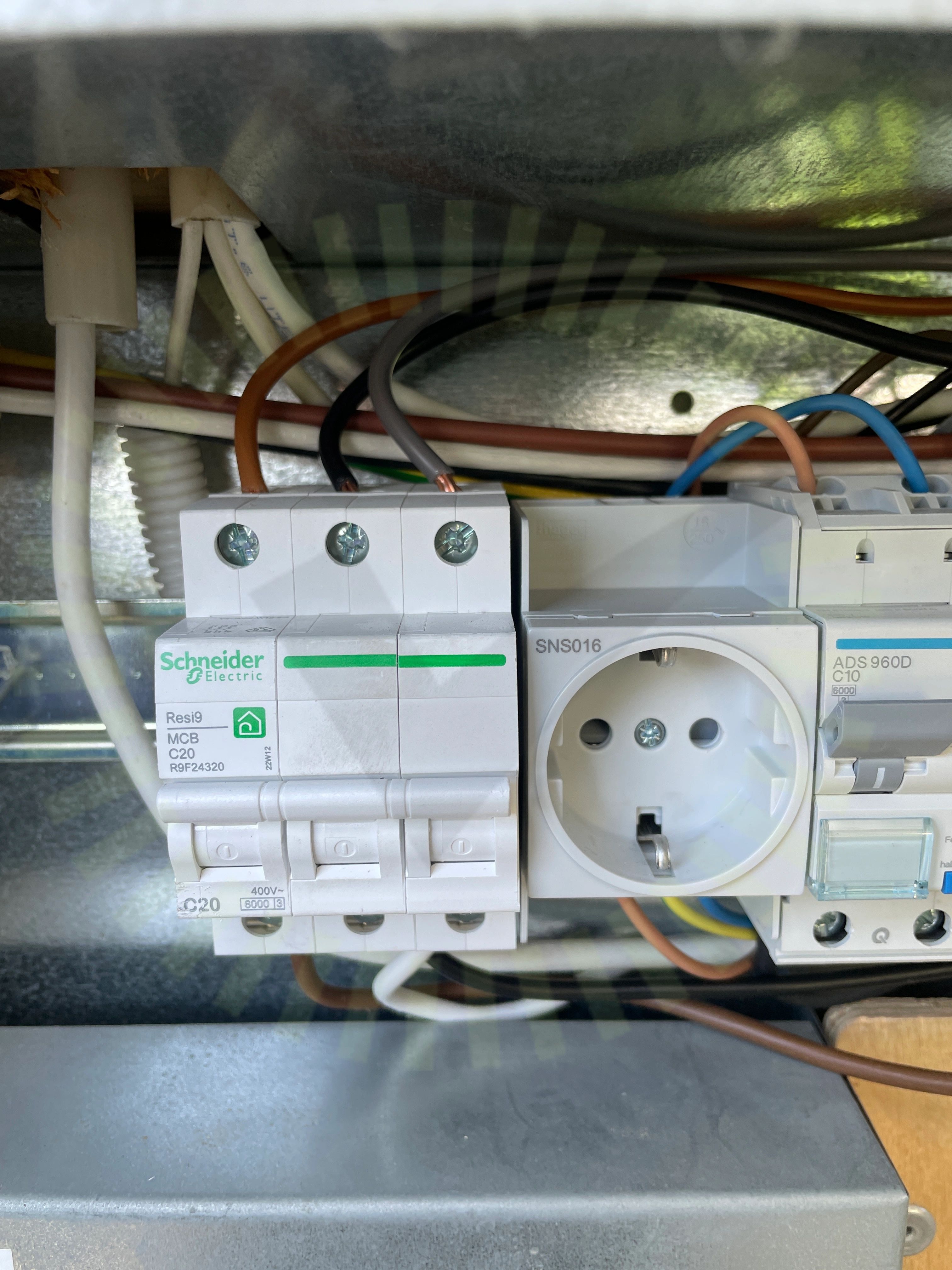

3.1 AC Anslutning Växelriktare

Rekommendation

Kablage uppskalat för mycket vid anslutningspunkt

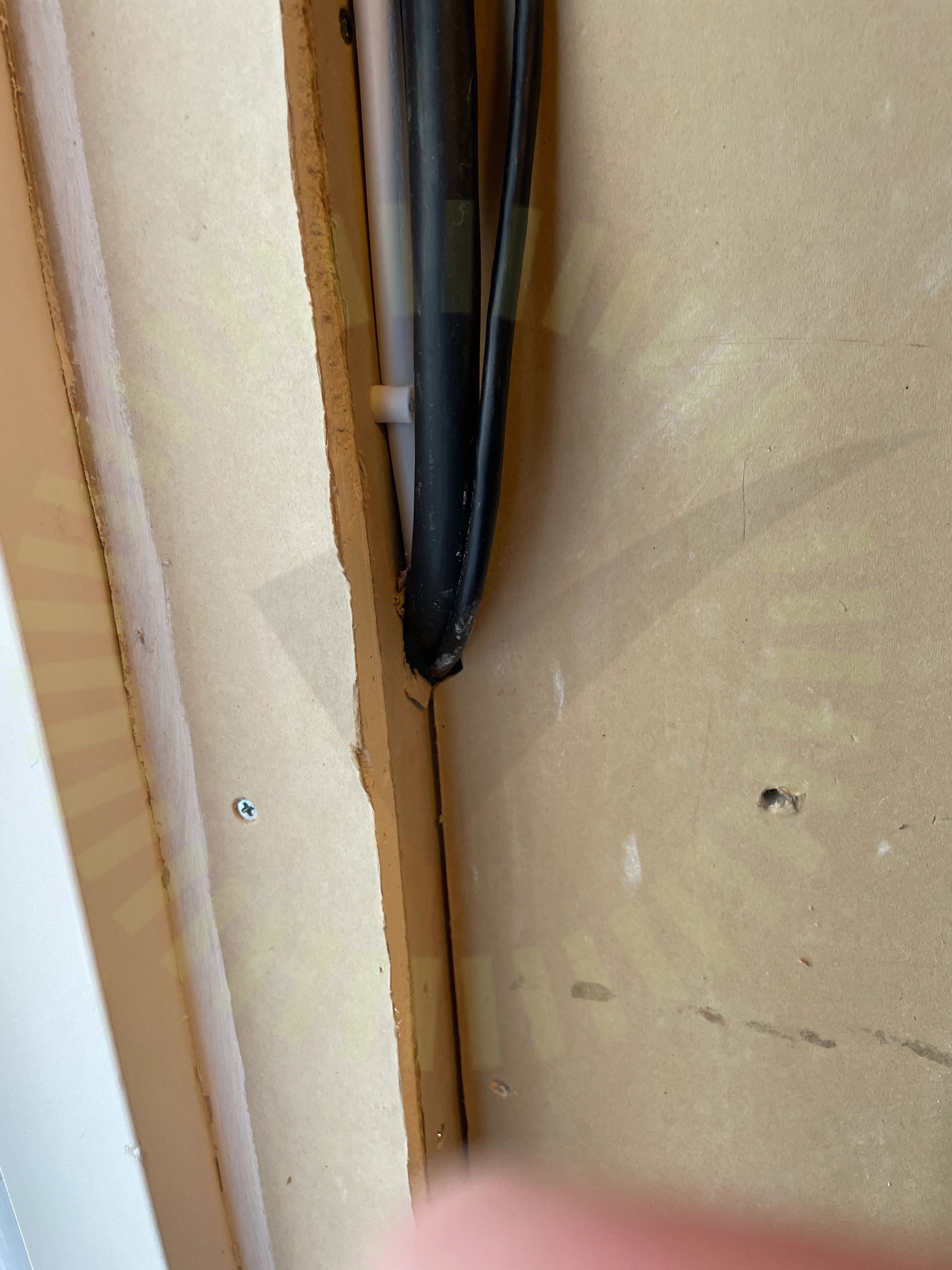

3.2 AC Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

SS 436 40 00 (527.2.1)

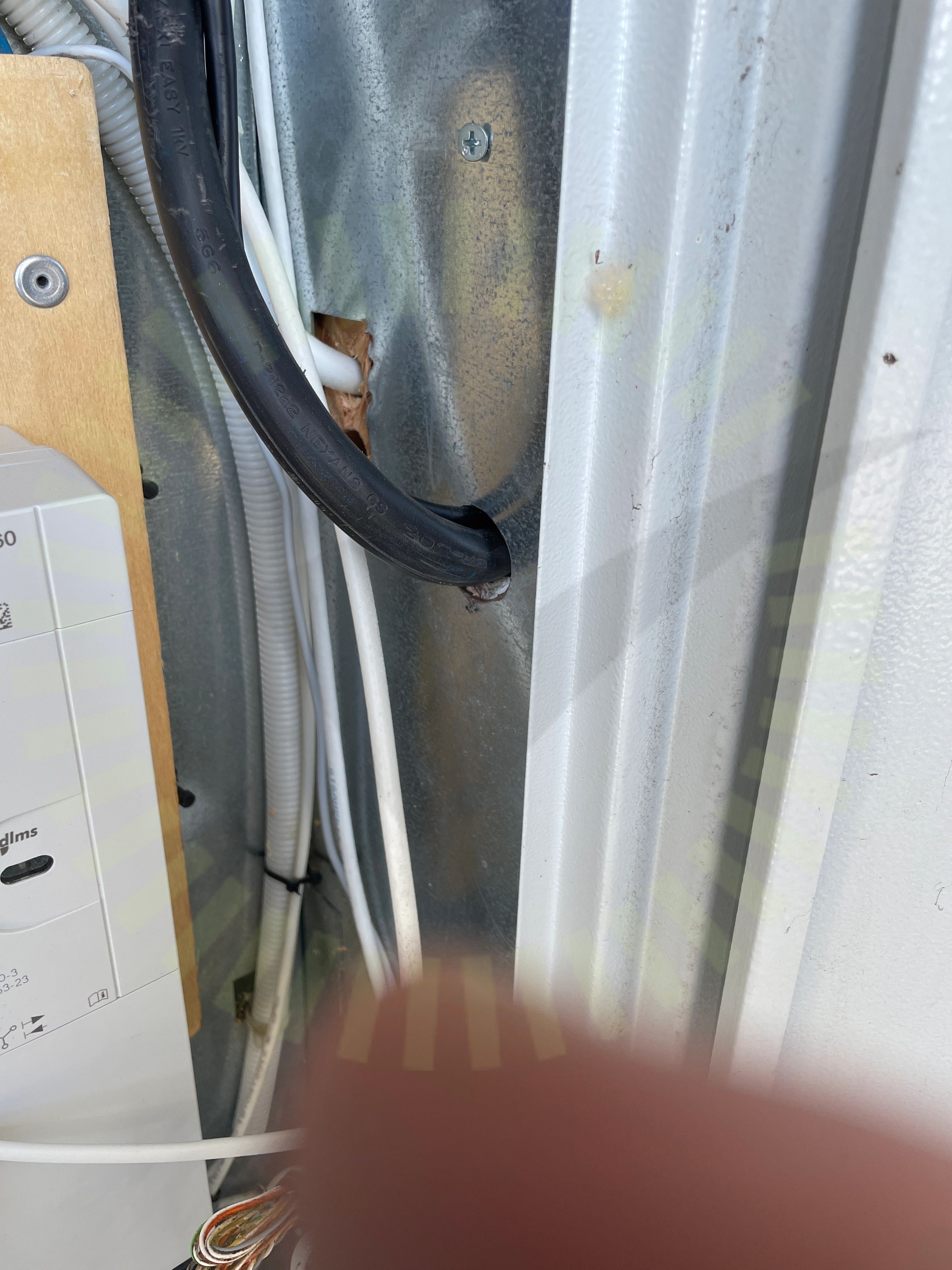

3.3 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

3.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.5 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

28/33

AC BöjradieAC Kablage förläggningAC kablage skadaAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningStrömtransformatorerSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

JA Solar: JAM60D09 305-325/BP

Anmärkningar

2/17

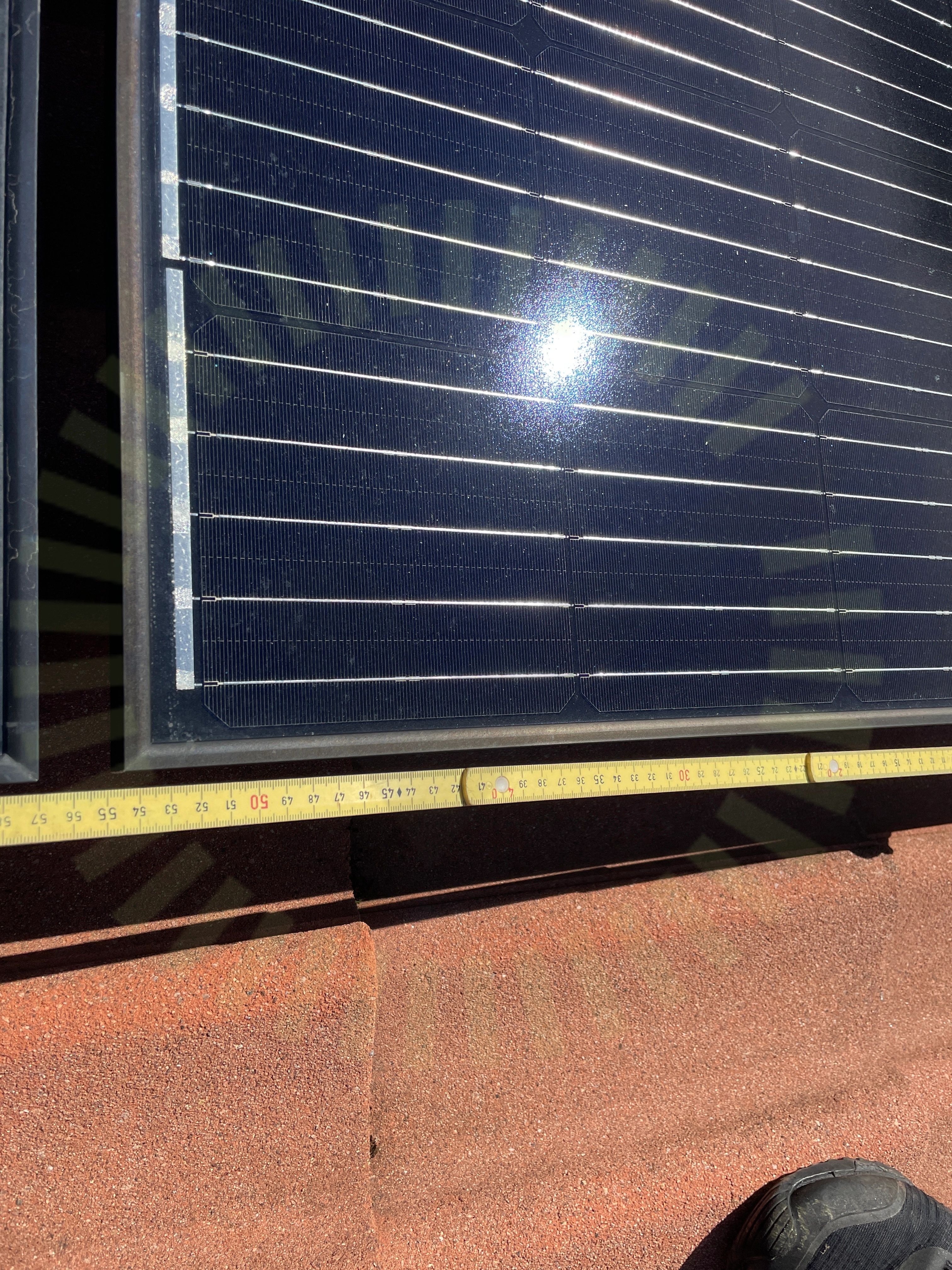

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

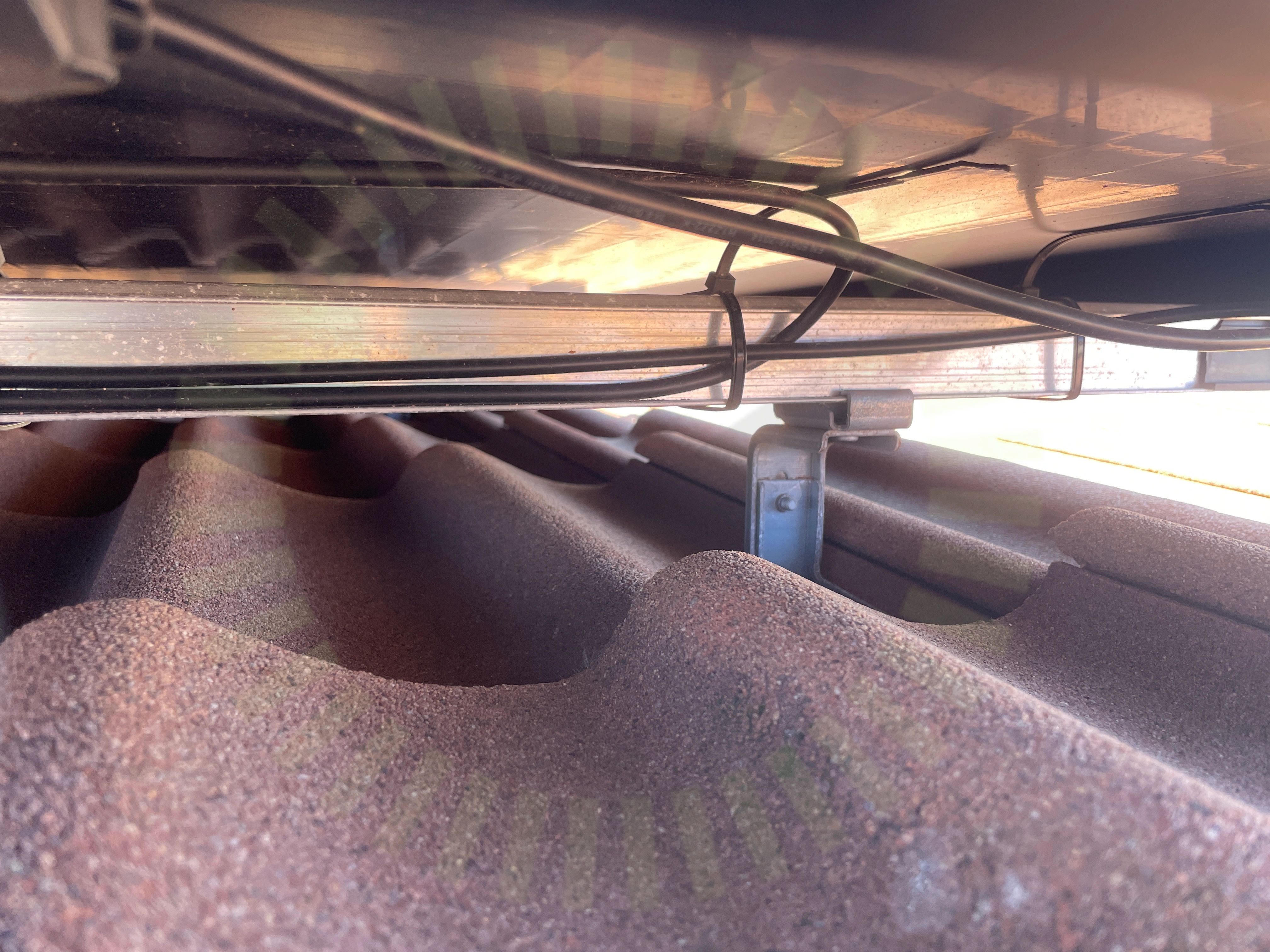

5.2 Kopplingslåda

Inte godkänd

Kablage ut från panel är ej uppfäst med tillräckligt stöd, påverkar dragavlastningen

Godkända kontrollpunkter

15/17

Avstånd till ytaDräneringshålFästenas storlekFörbindelse av kontakterFöremål mot bakstyckeKablarnas böjradieKlämmornas överlappningKontakter skyddadeMellanrum panelramPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningYttre påverkan

JA Solar: JAM60S20/21 355-375MR

Anmärkningar

1/17

6.1 Stress på kontakter

Inte godkänd

Kontakt hänger fritt mellan två skenor

Godkända kontrollpunkter

15/17

Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
