Besiktningsrapport

8.8

Installation genom

E.ON

Datum

23 augusti 2023

Ort

Karlskrona, Blekinge län

DC Kontakter

Panelkablagets böjradie

Råspontsinfästning

+ 7

89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemRenusol: VS+

MontagesystemWeland Stål: Falsfäste

VäxelriktareGoodWe: GW4-15K SDT G2 Series

TillbehörSäkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Vid kontrollinmätning fick kund direktiv om att ta fram lankabel inför installation. Leverans innehåll bara trådlös dongel trots detta. Korrekt leverans har ej skett efter 24 juli då detta bestämdes

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Elfel efter installation

Kundkommentar

Efter installation startar induktionsspis ej när växelriktaren producerar. Stängs växelriktaren av försvinner problemet. Felanmälan inskickad till eon solceller 8 augusti

GoodWe: GW4-15K SDT G2 Series

Anmärkningar

4/40

3.1 DC Kontakter

Inte godkänd

Förskruvning är bottnad

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 22

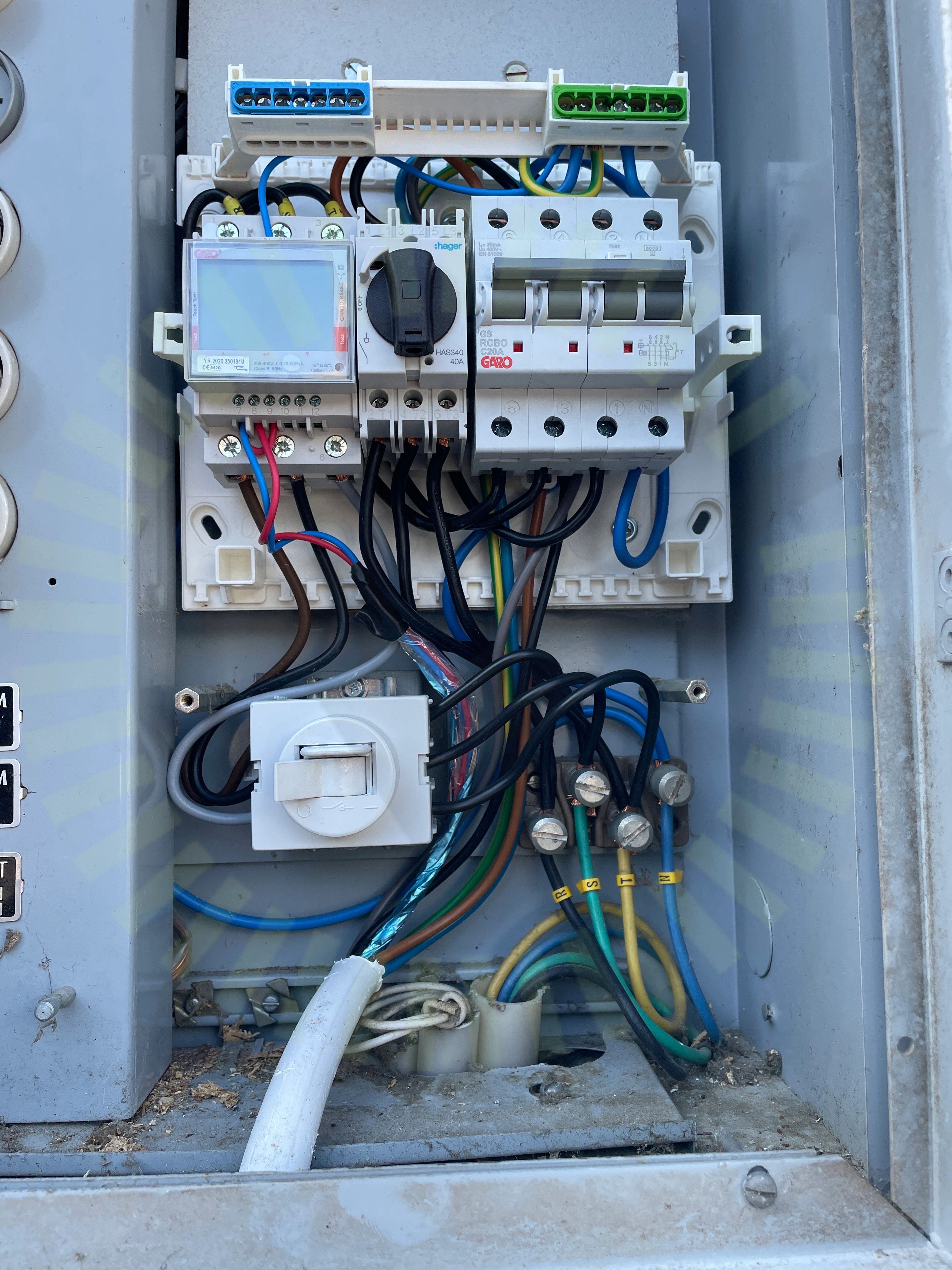

3.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

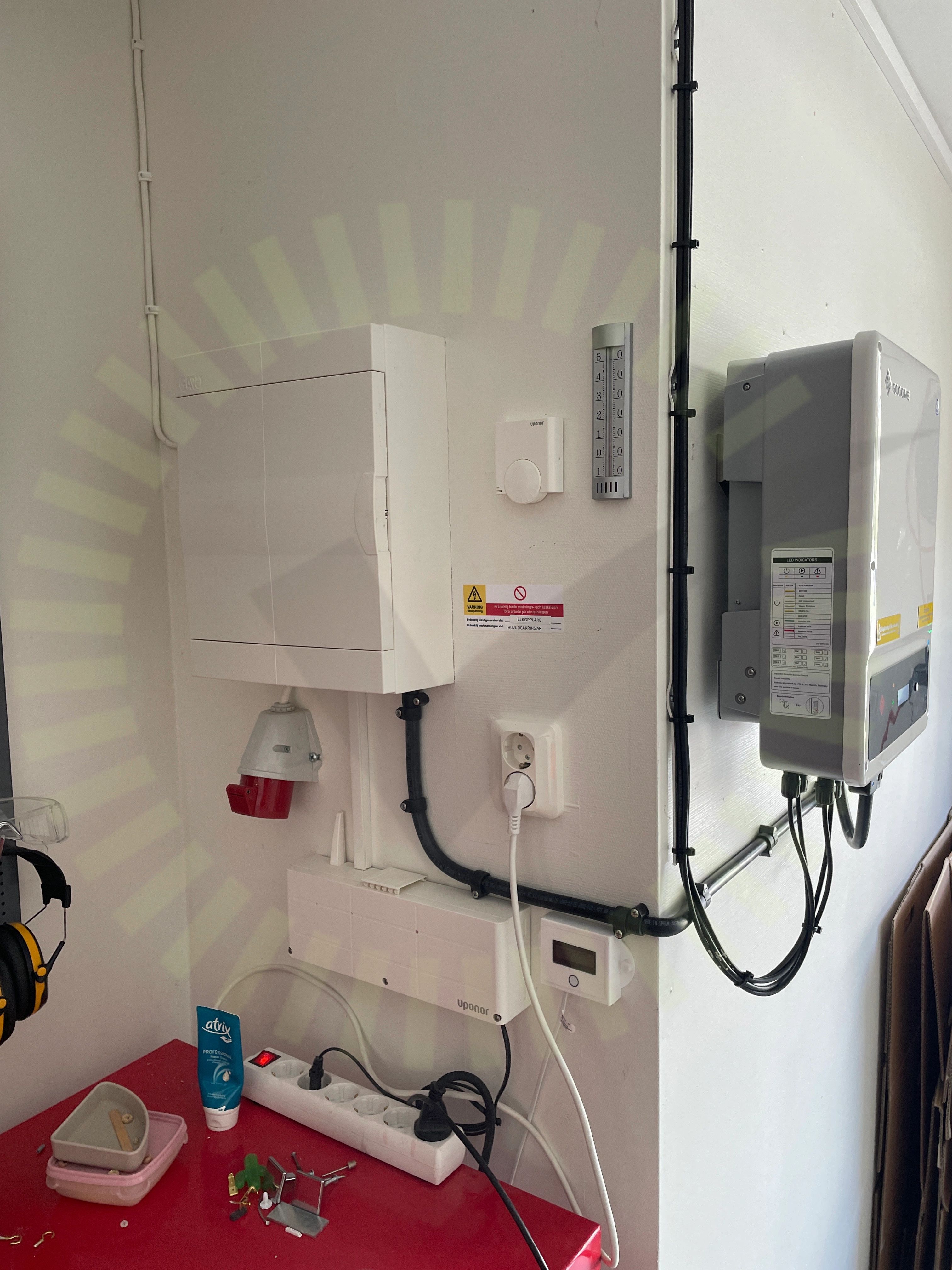

3.3 Informering av solceller

Inte godkänd

Varselmärkning saknas vid undercentral som matas av växelriktaren

SS 436 40 00 (712.514.101)

3.4 Tillförlitligt fäst

Inte godkänd

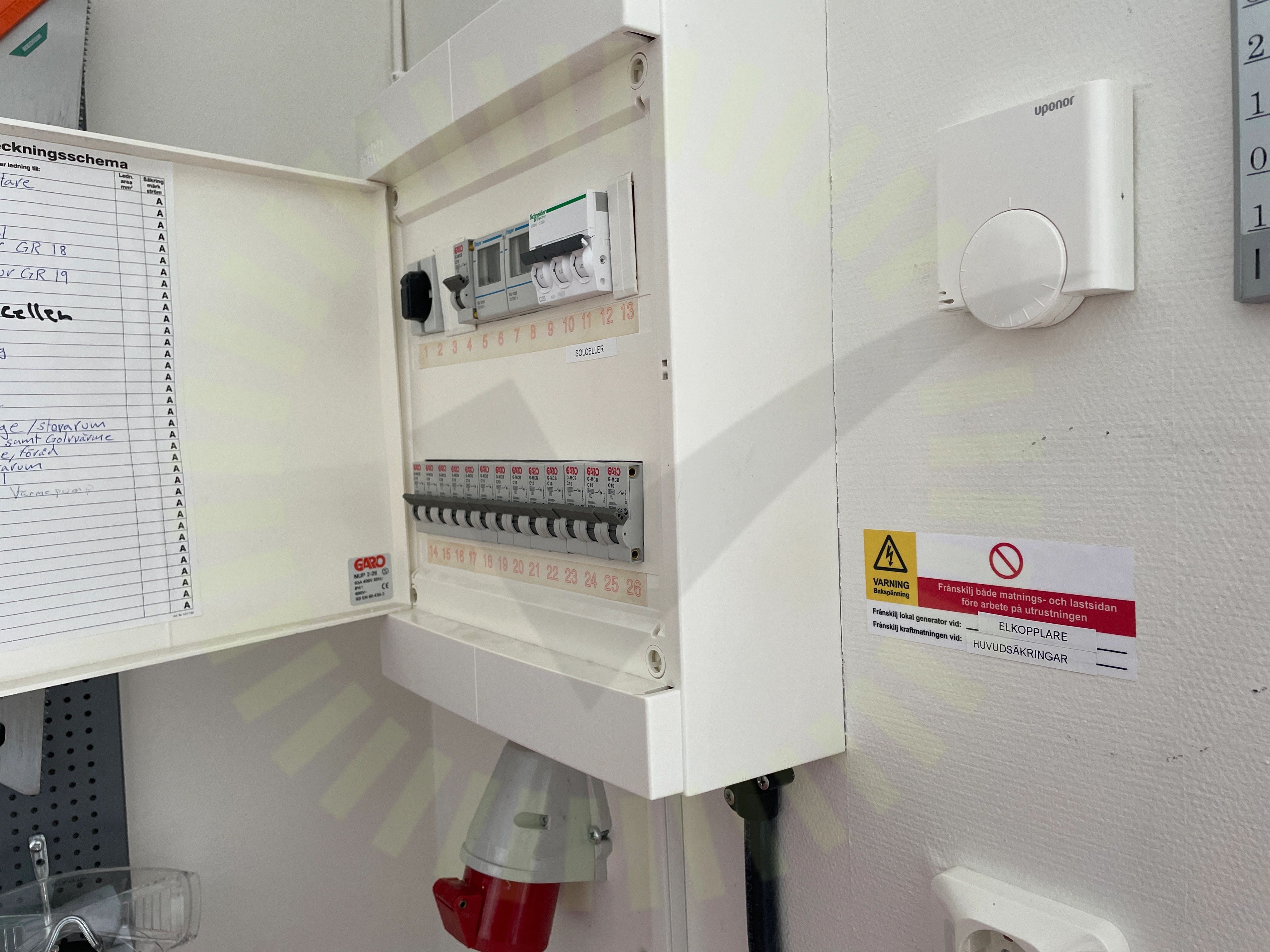

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Godkända kontrollpunkter

36/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/34

4.1 Kontaktdon

Inte godkänd

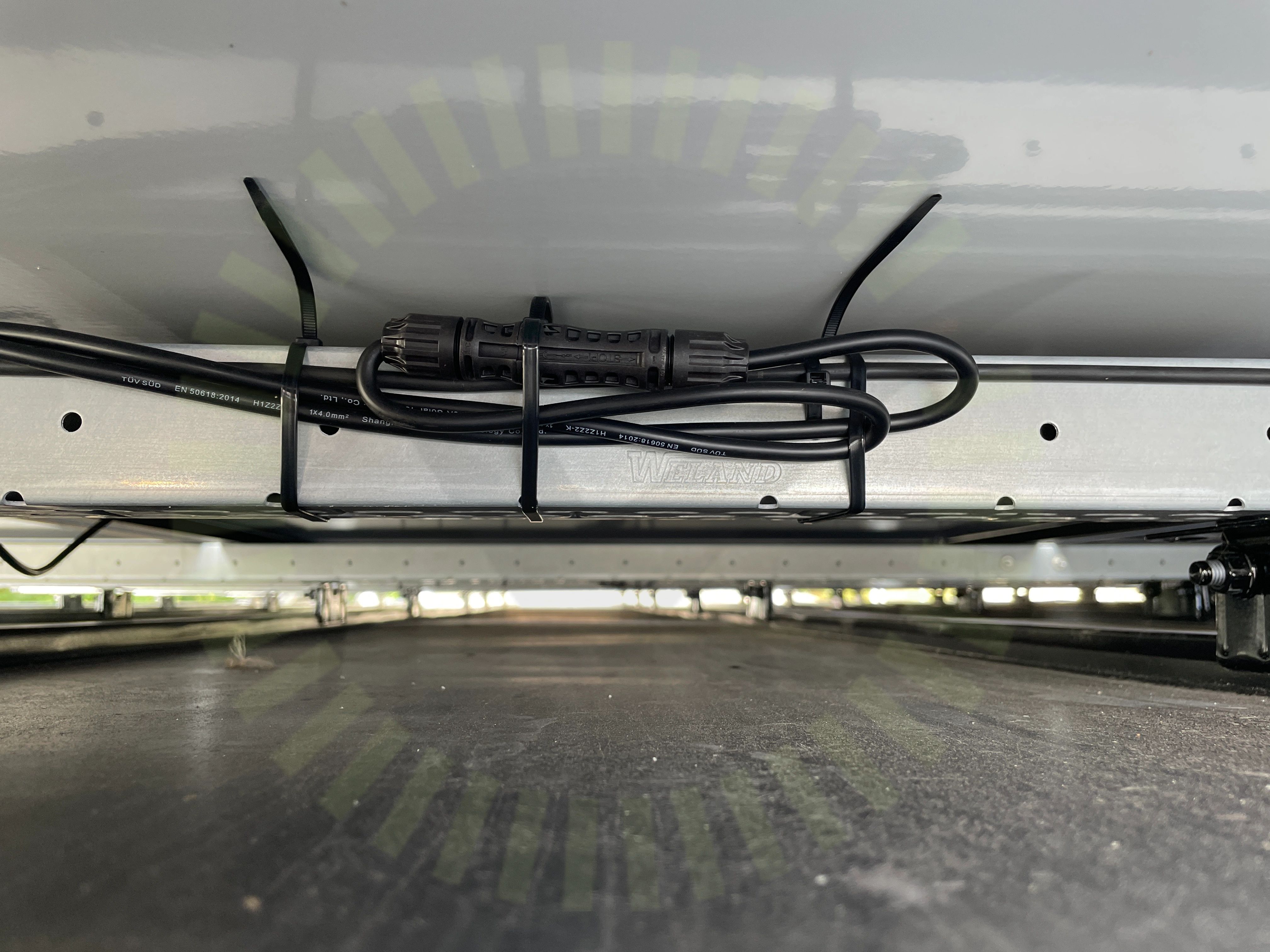

Buntband får inte placeras över kontaktdonens hölje.

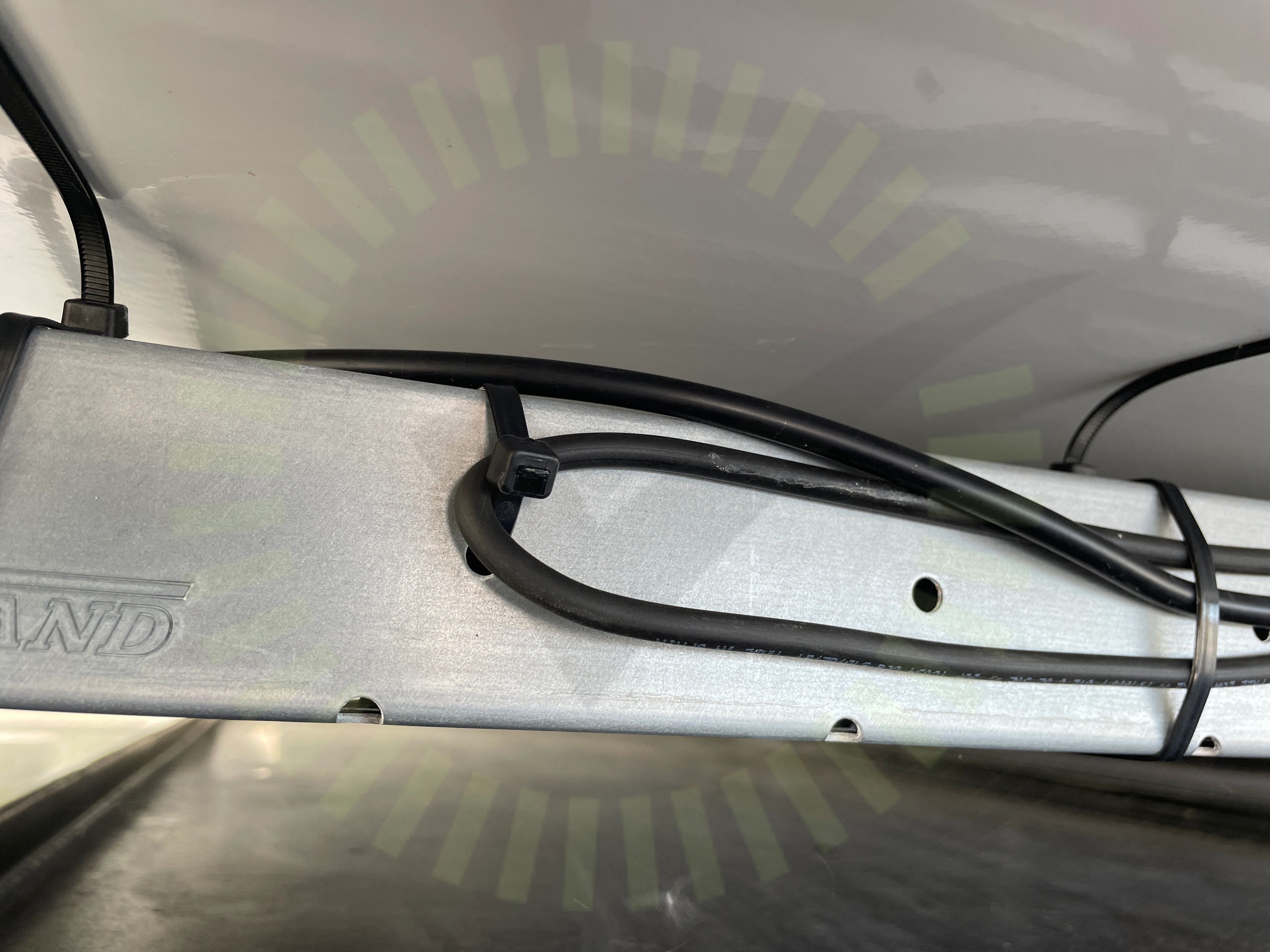

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

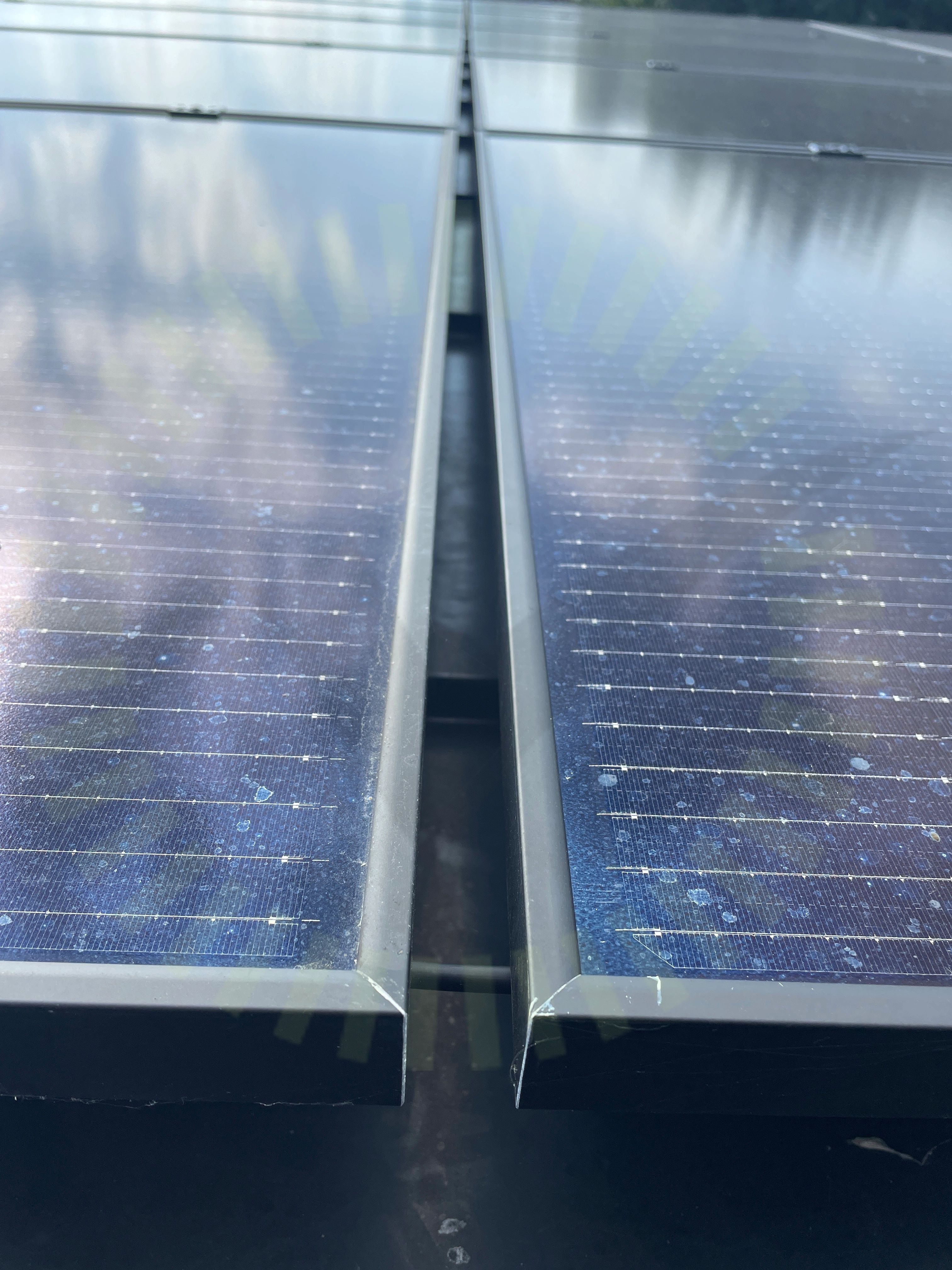

4.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

Godkända kontrollpunkter

29/34

Avstånd till havetAvstånd till havetAvstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKopplingslådaKopplingslådaPanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakter

Ej tillgängligt vid besiktning

2/34

KontaktdonSträngförläggning

Renusol: VS+

Anmärkningar

6/24

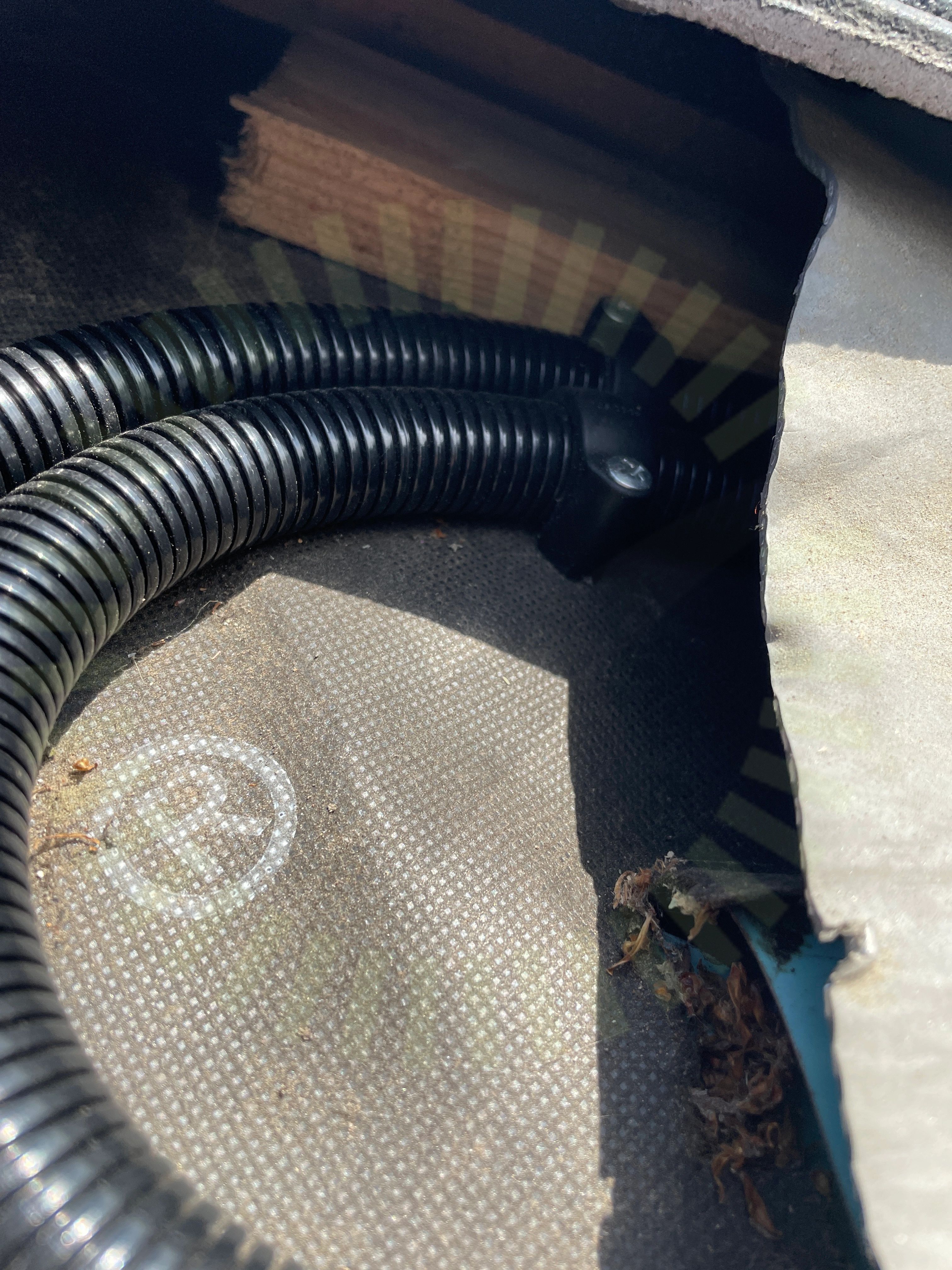

5.1 Kabeldragning mellan takytor

Inte godkänd

Slangklämmor skruvade igenom papp saknar tätning

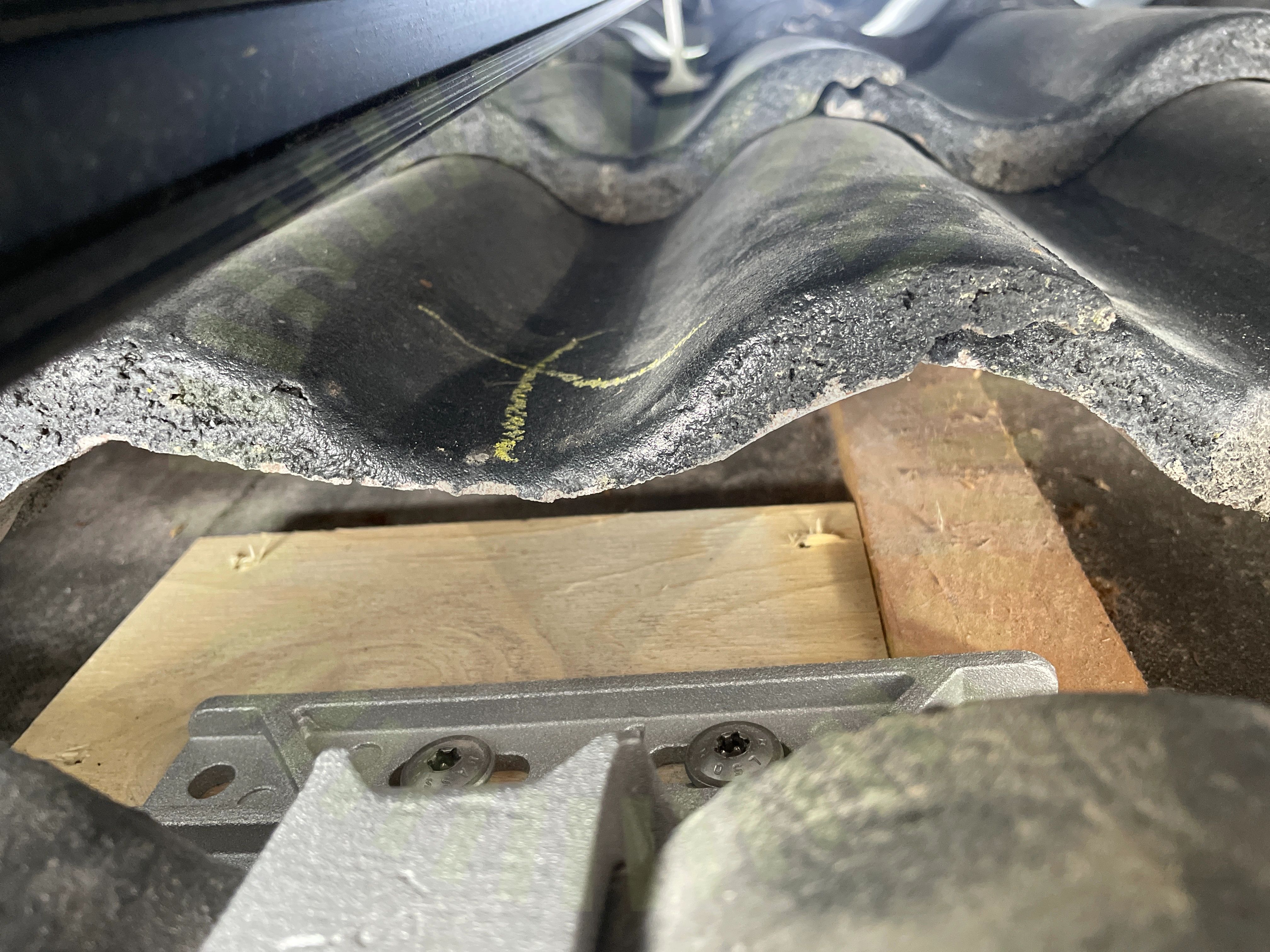

5.2 Råspontsinfästning

Inte godkänd

Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Förstärkningsplattan ska vara sluttande så vatten leds bort.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

5.3 Takkrokarnas CC

Inte godkänd

Antal infästningar stämmer med lastberäkning men då förutsättningar avviker finns inget korrekt underlag att jämföra mot.

Snö- och vindlastberäkning

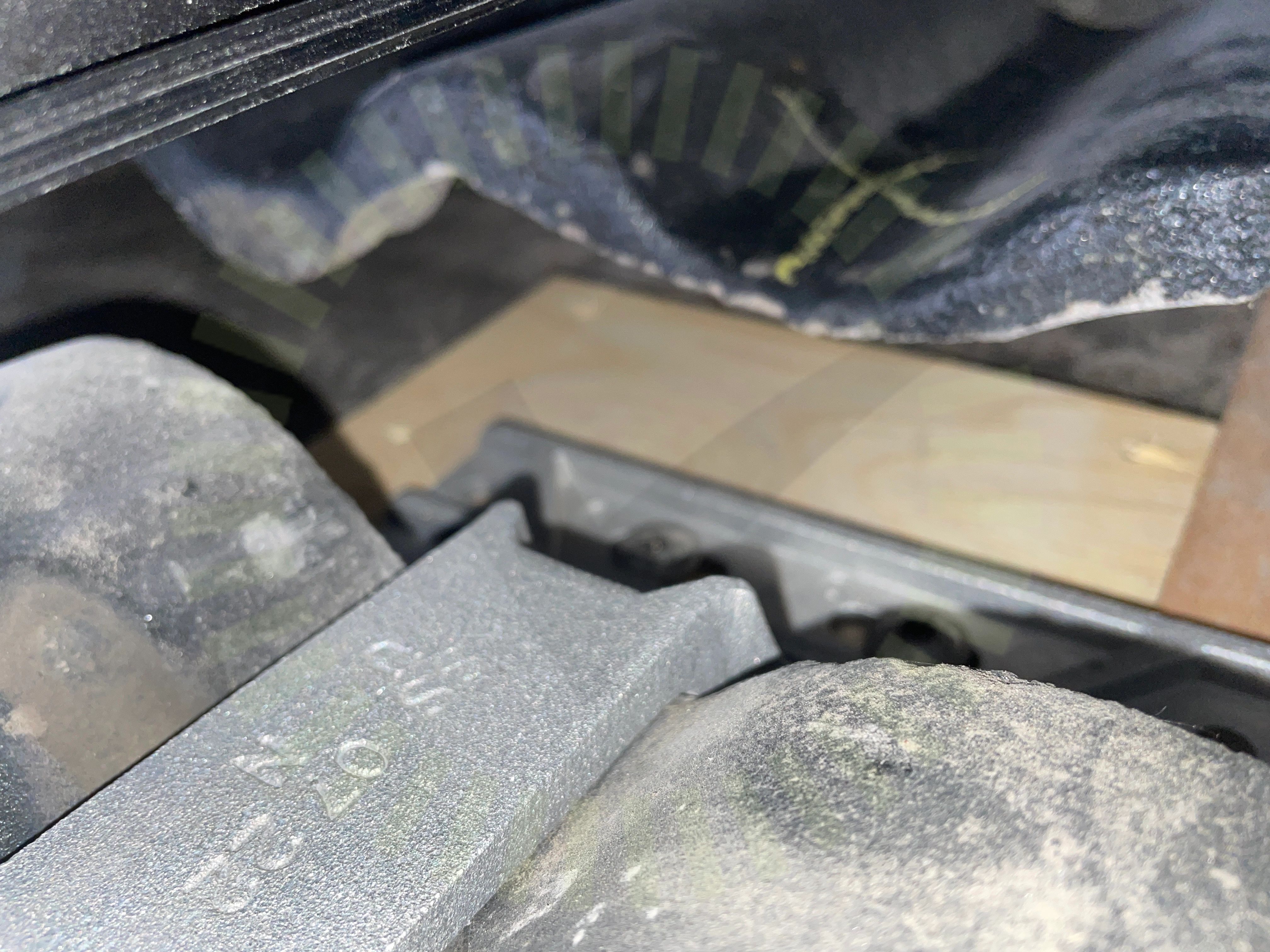

5.4 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande takpanna.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning anger att takstolar sitter var tionde cm och att alla infästningar sitter i takstol. Stämmer ej med verkligheten

Tillverkarens montageanvisningar

5.6 Takstolsinfästning

Inte godkänd

Takkrokens skruvar är inte monterade korrekt. Det förekommer skruvar som missat takstol helt.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

Godkända kontrollpunkter

18/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarTakets lutningVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Weland Stål: Falsfäste

Anmärkningar

1/20

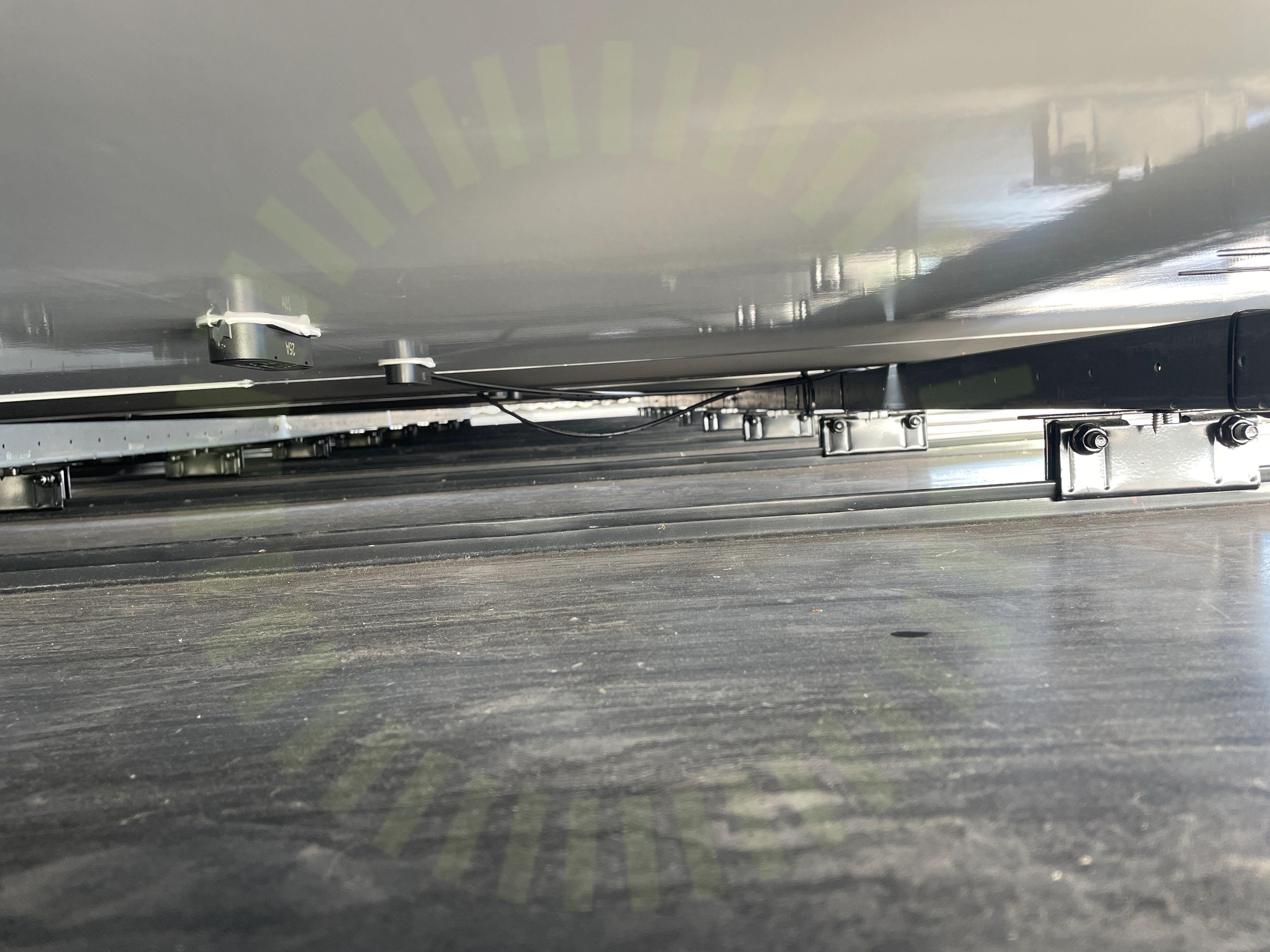

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Godkända kontrollpunkter

19/20

DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
