Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

1KOMMA5°

Datum

15 juni 2023

Ort

Halmstad, Hallands län
Fästens placering
Dragavlastade
Infästning skena
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande tegeltak
VäxelriktareSunGrow: SG15-20RT
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/12

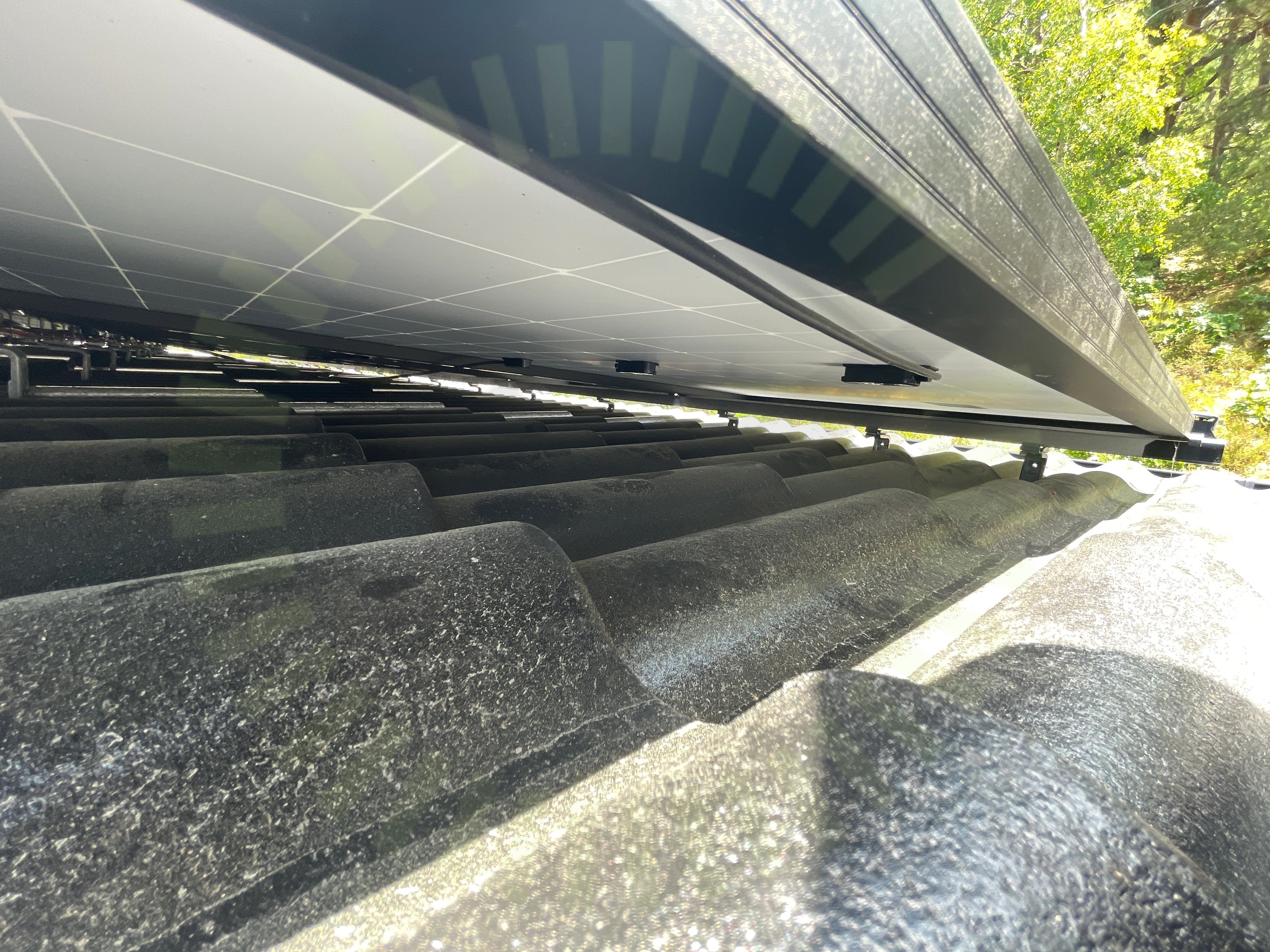

Dragavlastade

1.1 Dragavlastade

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd. Skarpt draget från utgång till skena.

SS 436 40 00 (522.8.3)
Fästens placering

1.2 Fästens placering

Inte godkänd

Fästen ej placerade enligt tillverkarens anvisningar, därav gäller inte tillverkarens garantier. Uppmätt mått mellan cc fäste och panelens kortsida 320mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

10/12
DräneringshålFästenas överlappningFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

3/26

2.1 Avstånd mellan takkrokar

Inte godkänd

Följer inte lastberäkning, högst uppmätt mått mellan krokar på segment nr 5 är 750mm. under panel 5 och under panel 6.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17
Infästning skena

2.2 Infästning skena

Inte godkänd

Infästning av skena ej utfört korrekt. Gafflar har tvingats ner och gjort åverkan på railen. Infästning och skena skadad.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

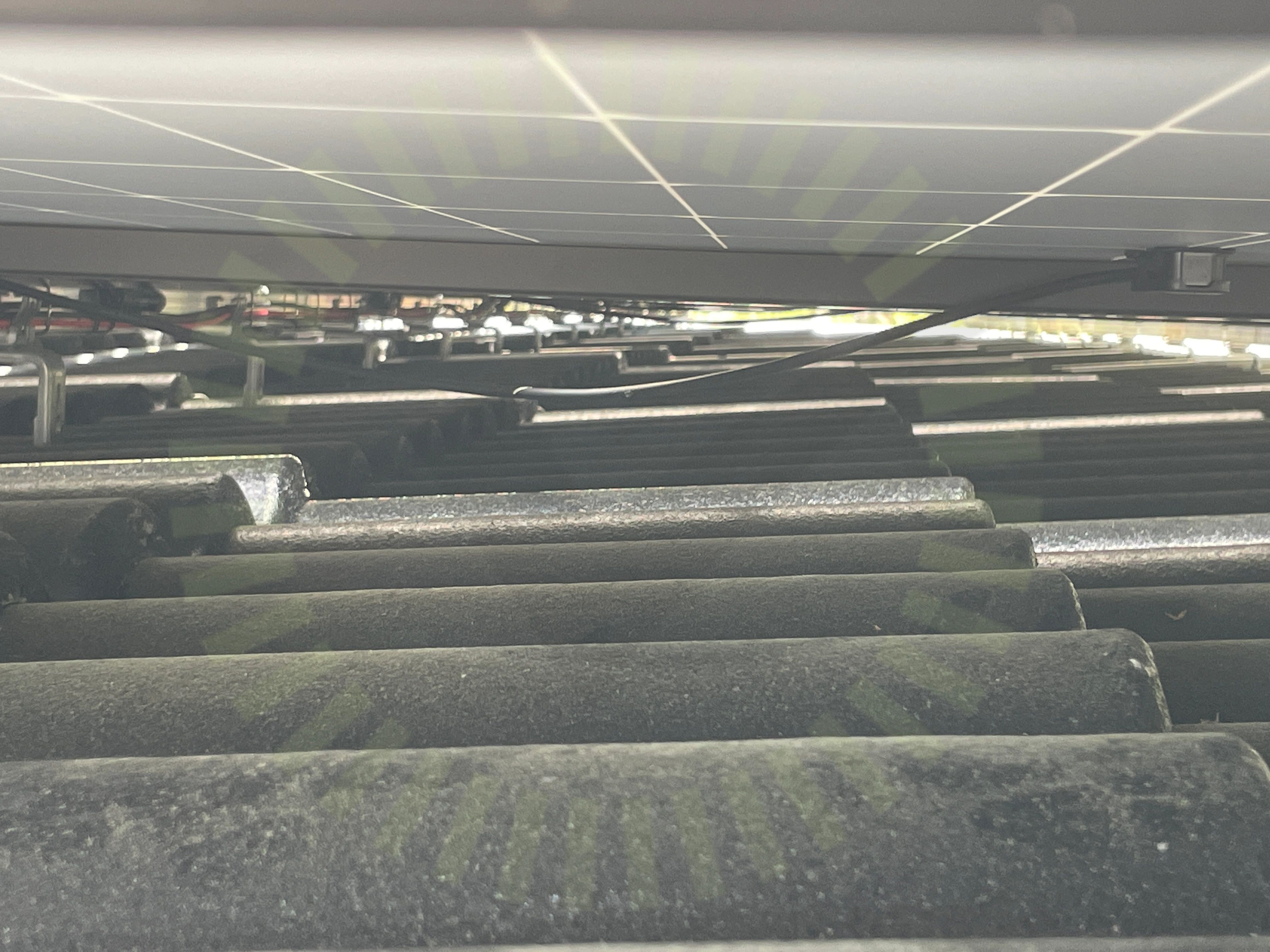

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

23/26
Anpassade takpannorBärläktFrämmande materialKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/26

4.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.2 Utrymme

Rekommendation

Placerad utomhus på vägg som vetter mot NÖ. snö kan lägga sig på växelriktaren. regn kan nå växelriktaren.

Tillverkarens anvisningar

Godkända kontrollpunkter

24/26
AC BöjradieAC FörläggningAC KabelAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelLedare fastspändaMärkningPEPlaceringSkadorSträngschemaSäkringVinkel
