Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Clean Sun Sverige AB

Datum

1 februari 2024

Ort

Sigtuna, Stockholms län
Takkrokarnas CC
Klämmornas placering
Klämmornas överlappning
89% godkända11% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Clean Sun Sverige AB

Installerad av Clean Sun Sverige AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7

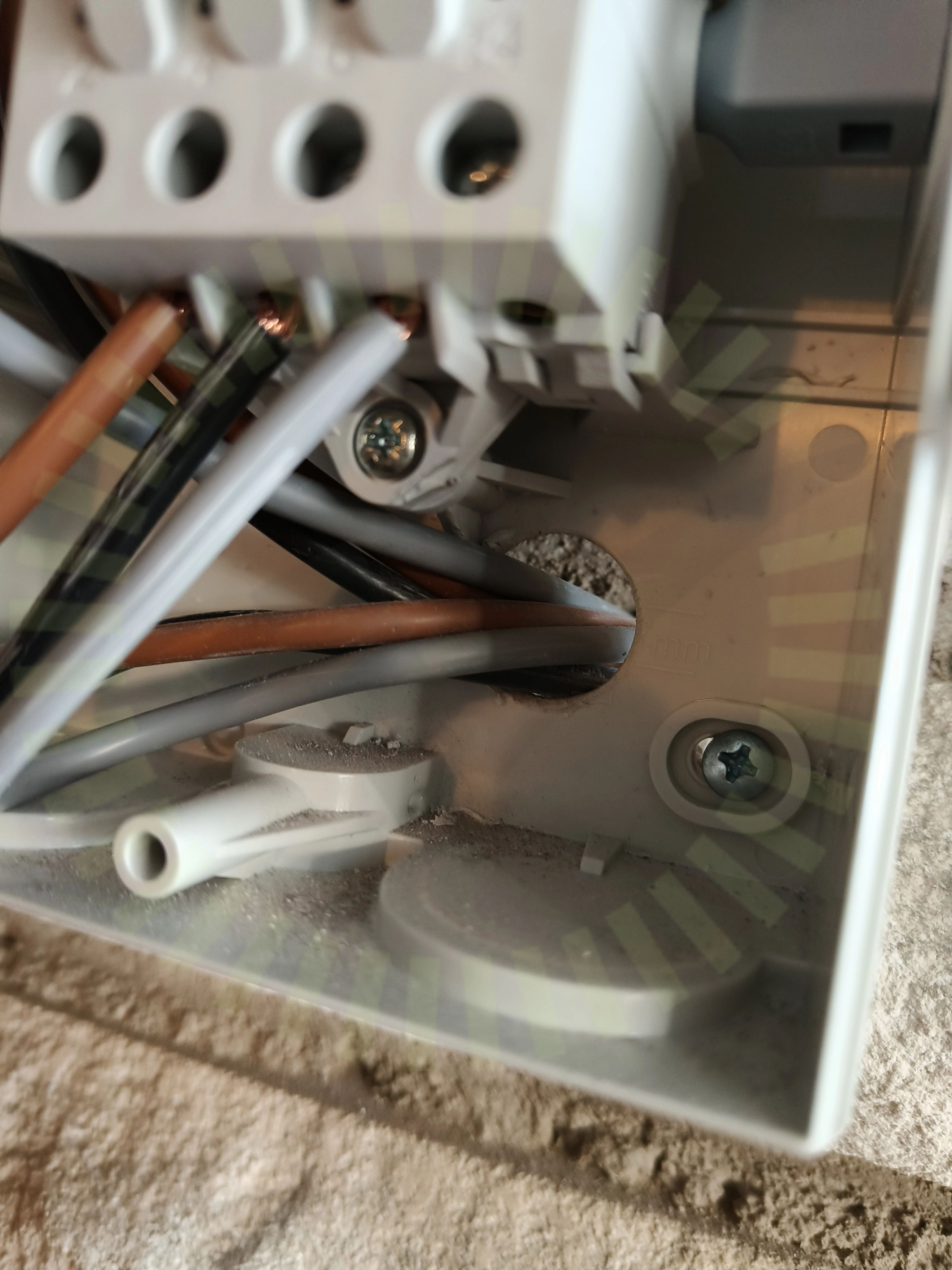

Kabelinföringar

2.1 Kabelinföringar

Inte godkänd

Kabelinföring sluter inte runt kabeln och håller inte tätt.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

5/17
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

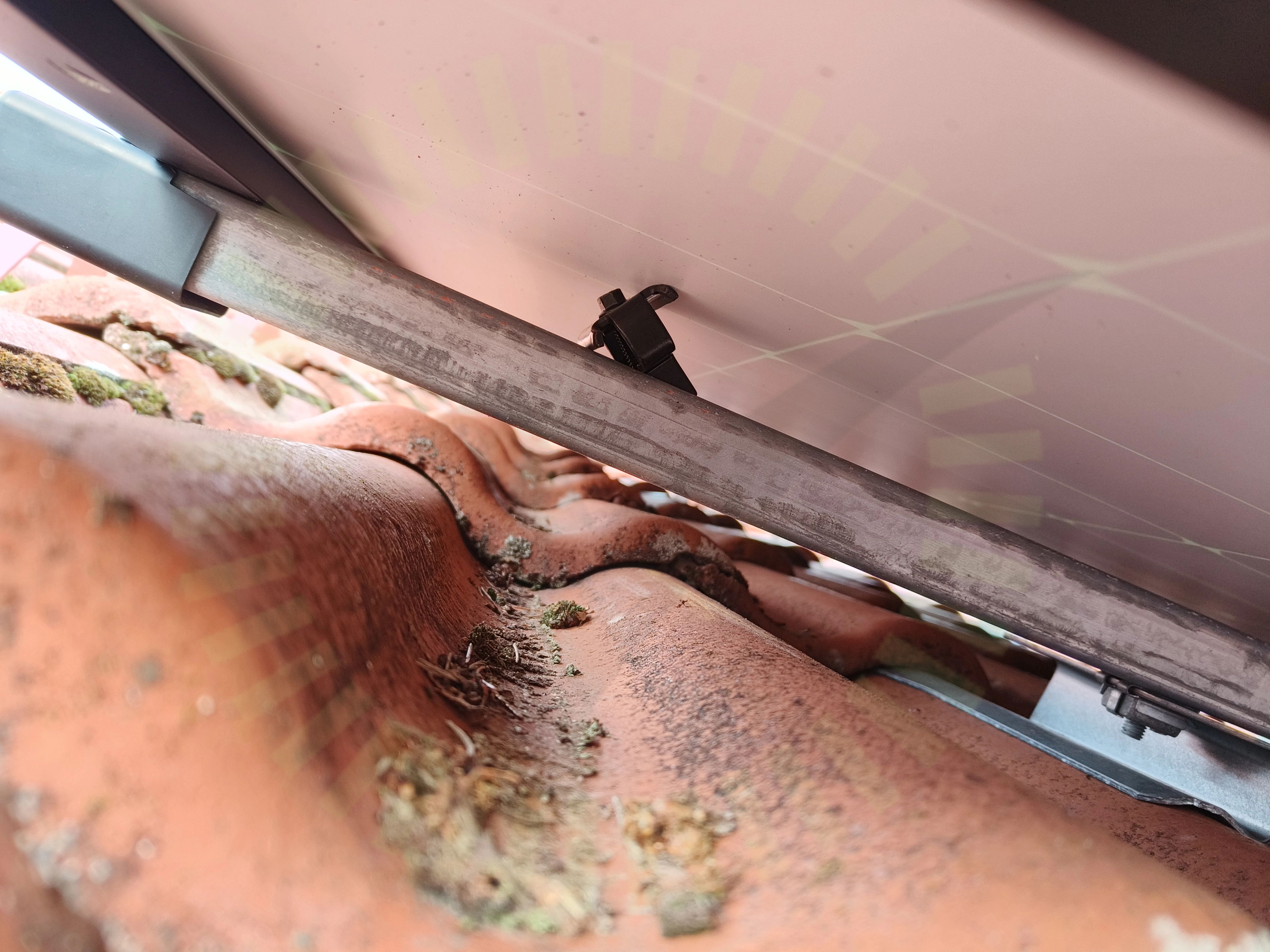

Föremål trycker mot panelens undersida.

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

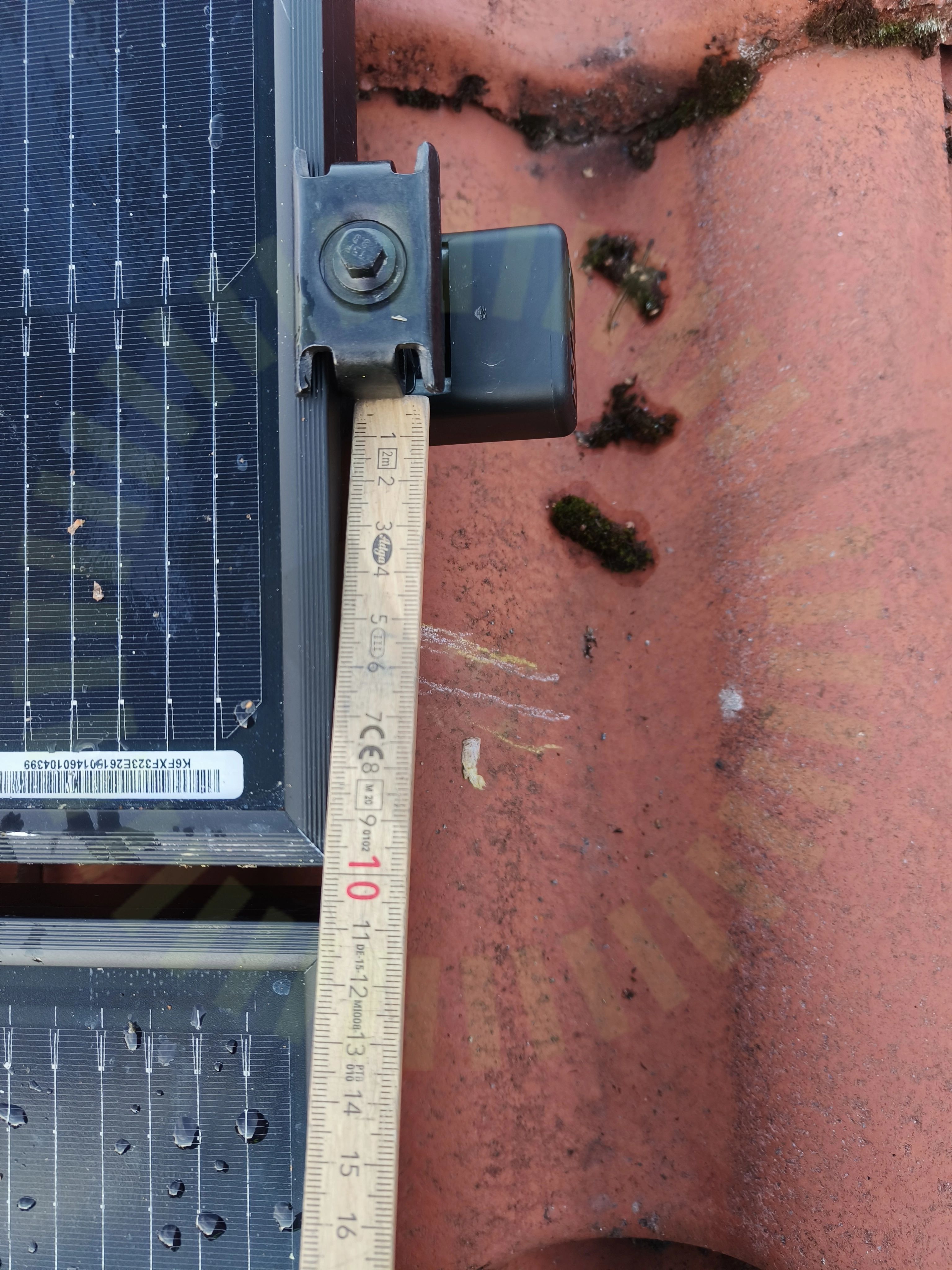

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15
Klämmornas överlappning

3.3 Klämmornas överlappning

Inte godkänd

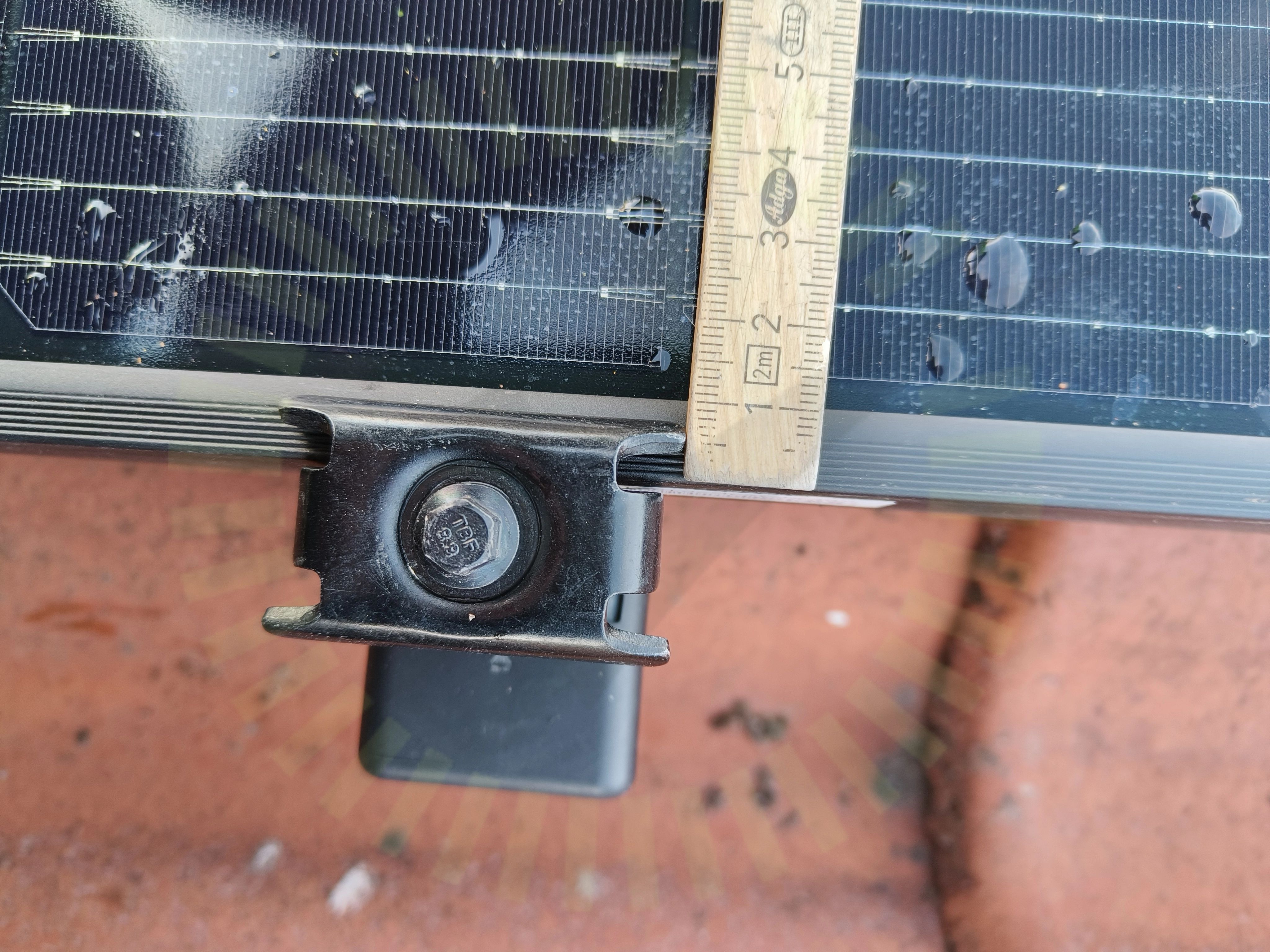

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Panelkablaget böjradie

3.4 Panelkablaget böjradie

Inte godkänd

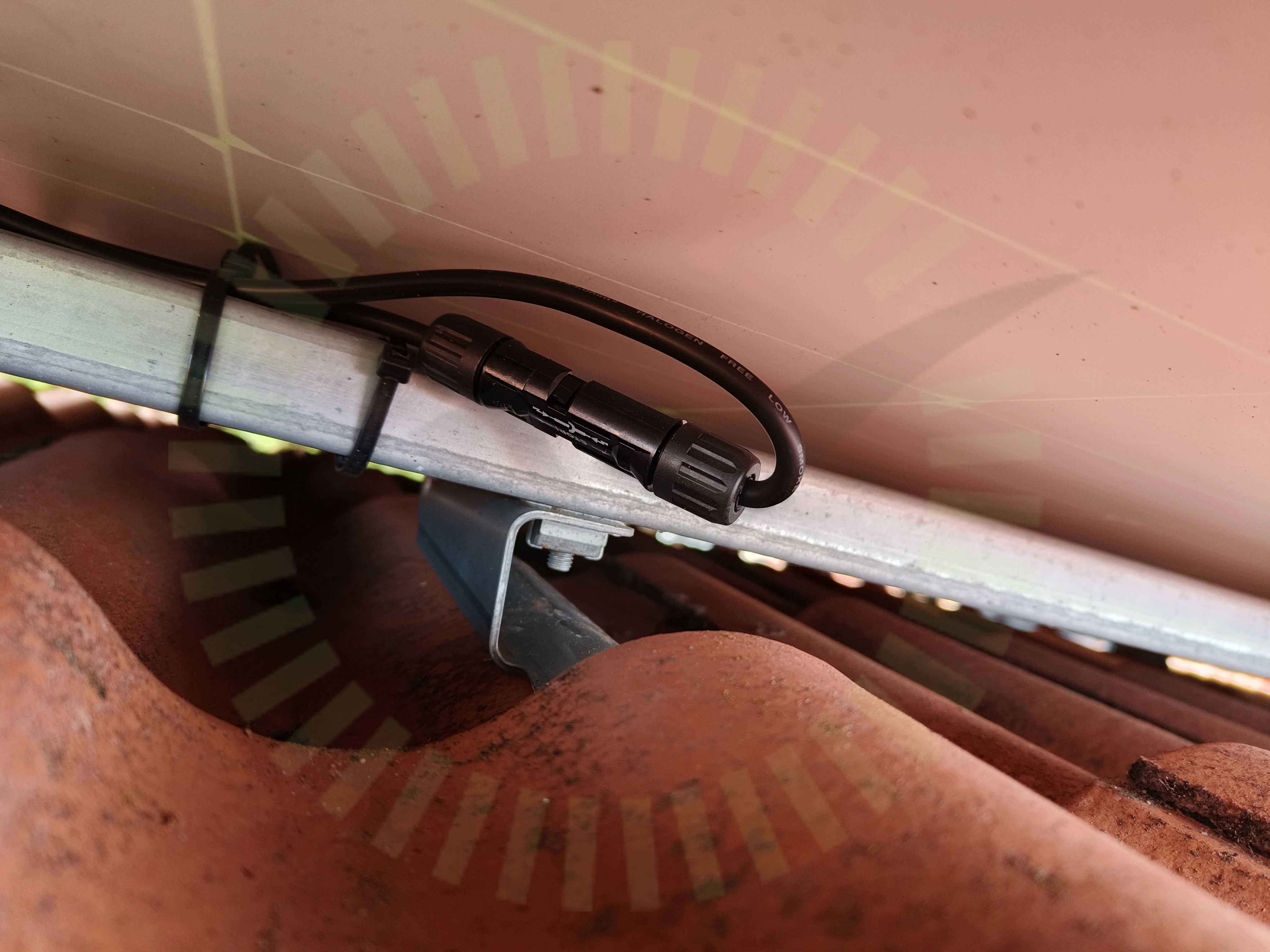

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)
Kopplingslåda böjradie

3.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Samt att dem ej är uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/17
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

6/21

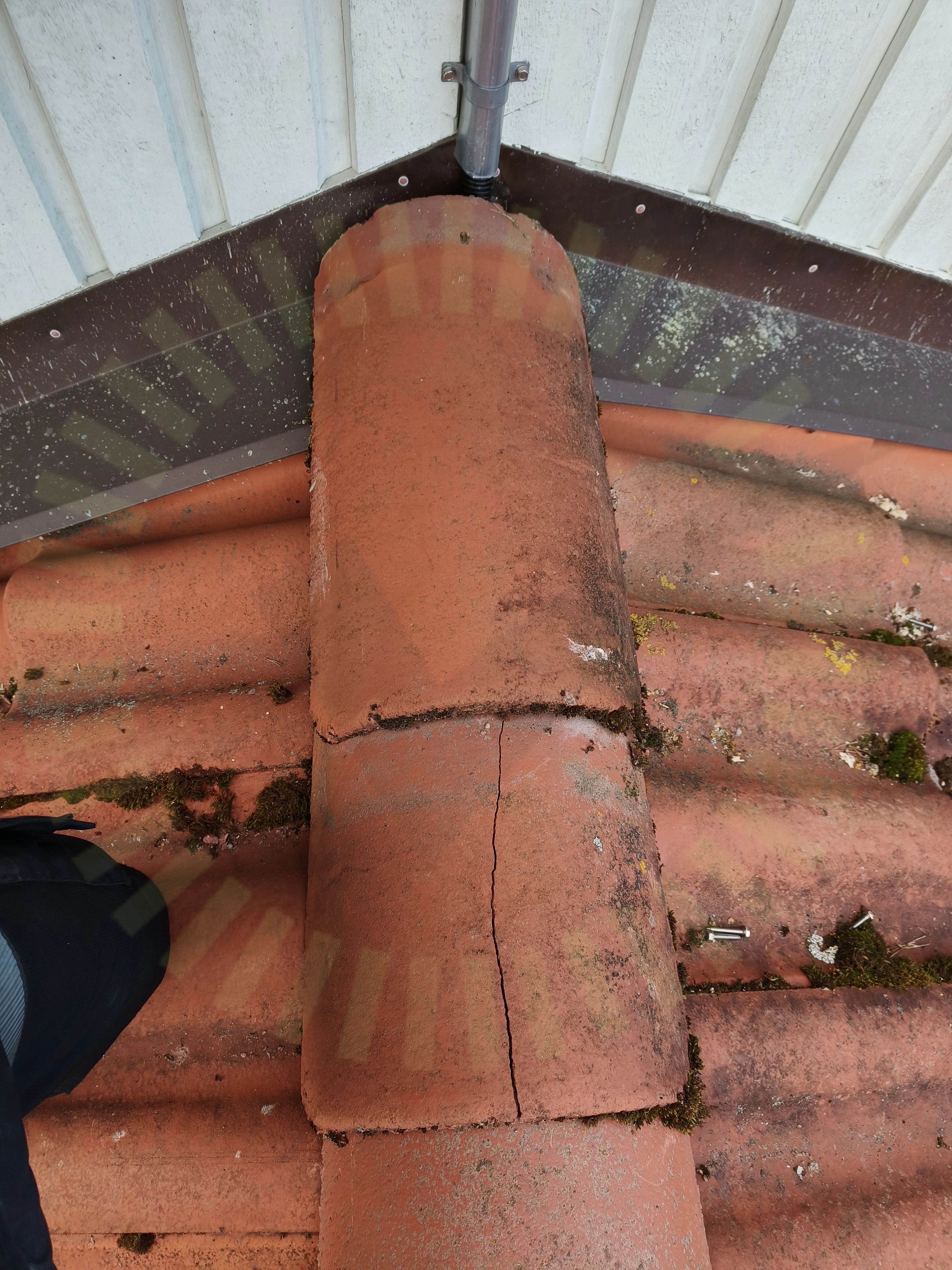

Skador

4.1 Skador

Inte godkänd

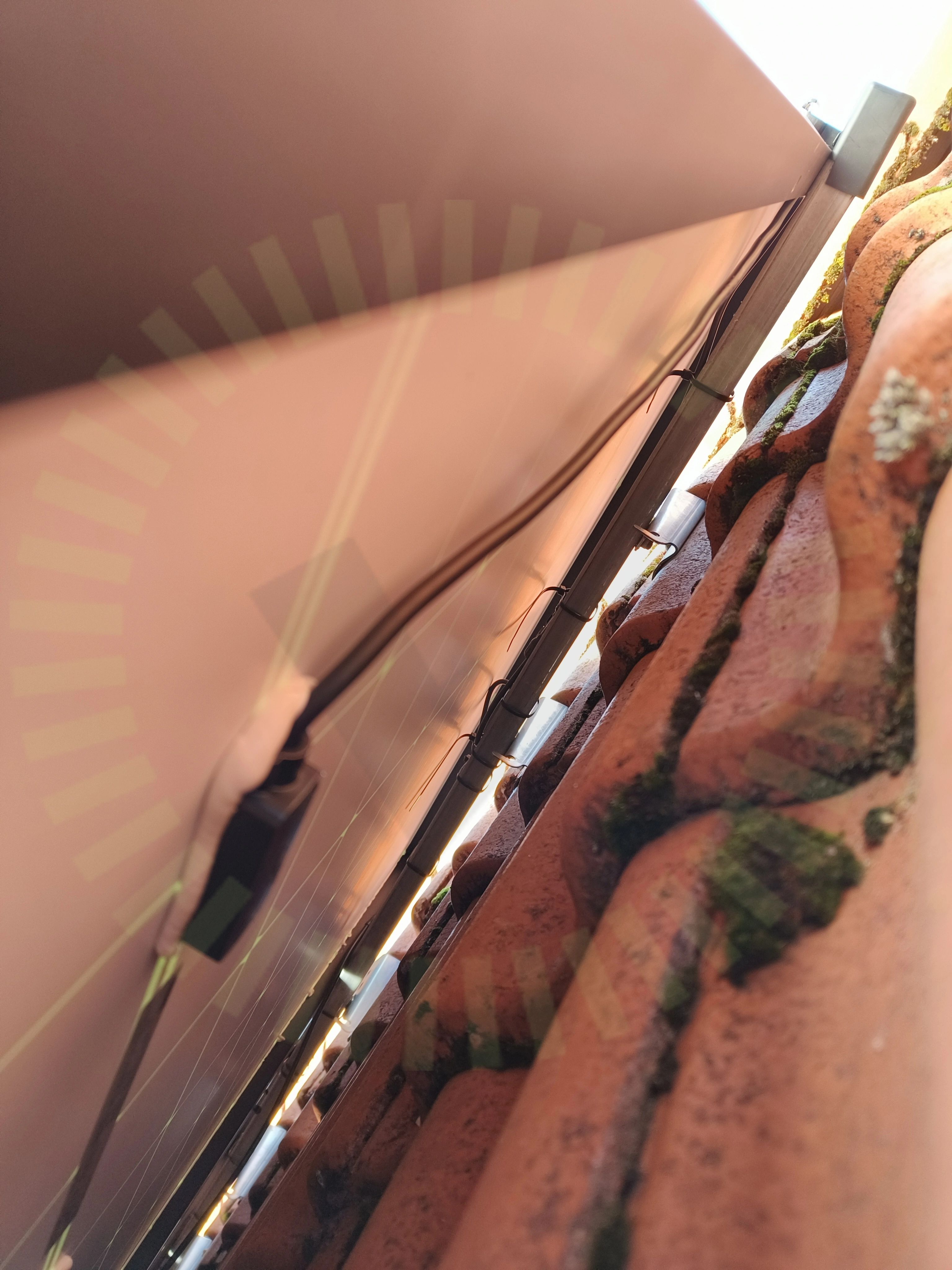

Skador noterade på montagesystemet. Nock pannor är inte spikade efter kabeldragning samt att en är sprucken.

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng cirka 500mm.

Mounting Description MAFI Solar, Sida 4/7, 2022

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.4 Säkerhetsavstånd

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Takgenomföring

4.5 Takgenomföring

Inte godkänd

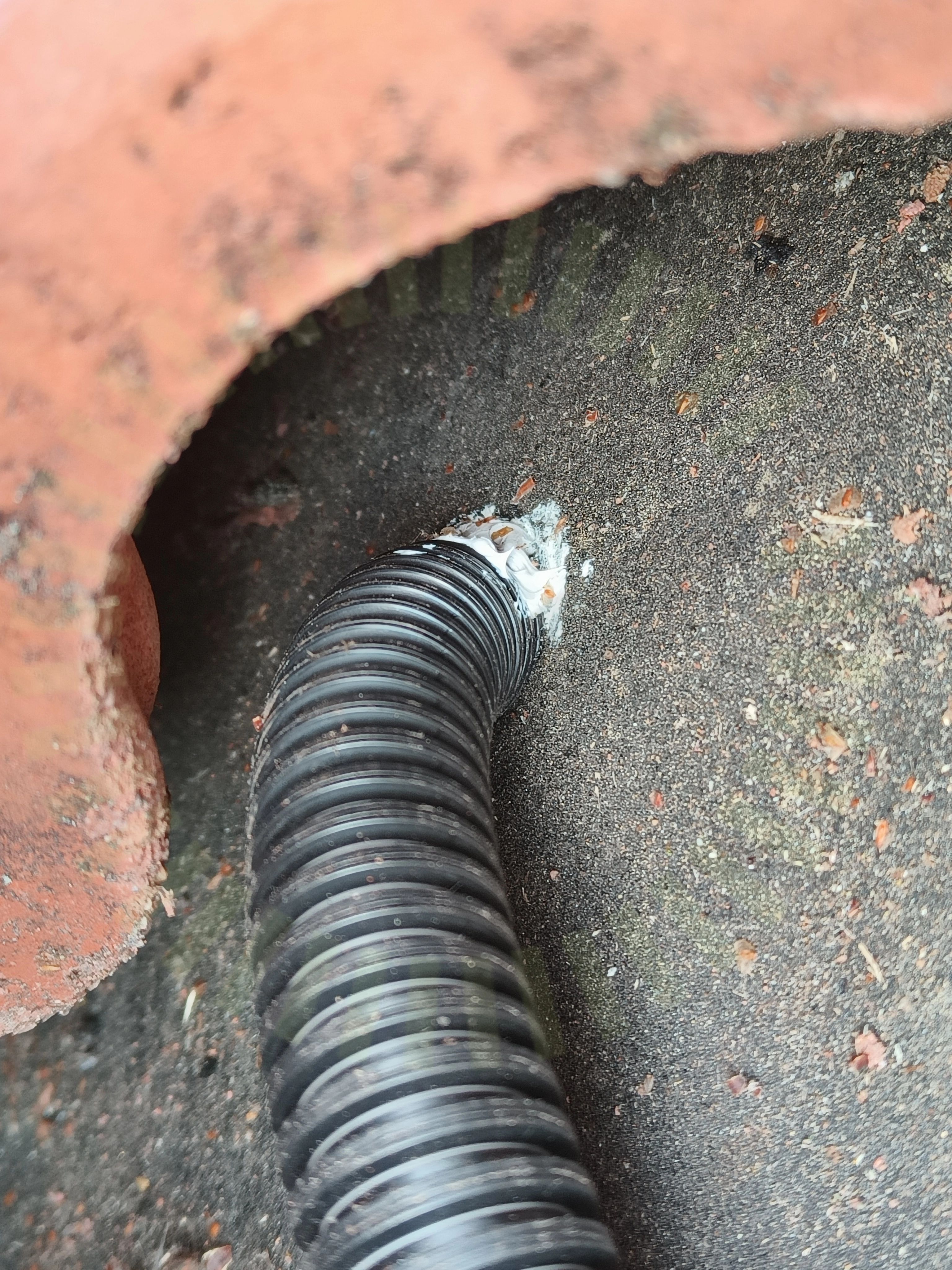

Takgenomföring är inte fackmässigt utförd.

Takkrokarnas CC

4.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Uppmätt cc mått cirka 900mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarTermisk brytpunkt skenorUnderbyggnadVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/7

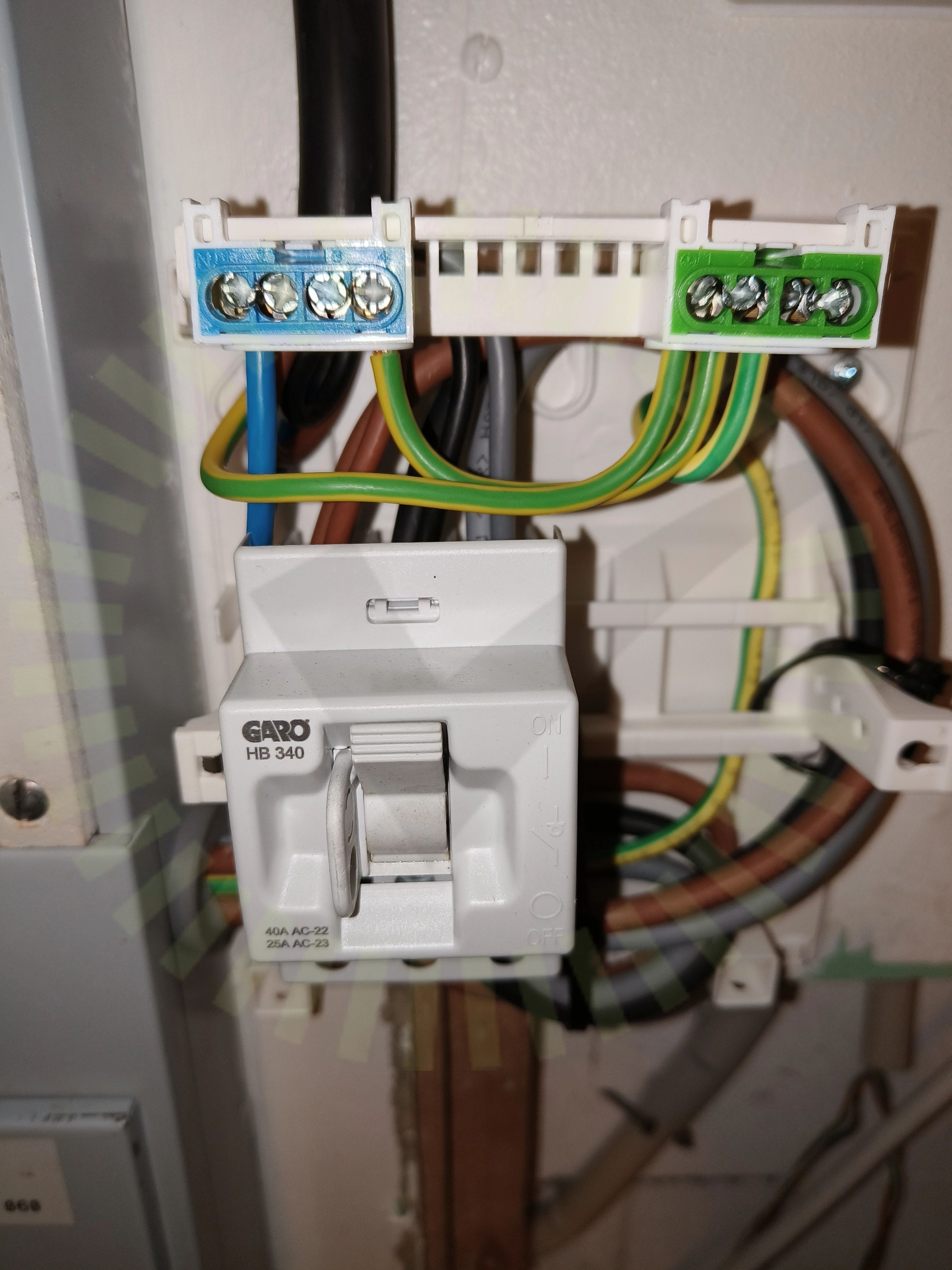

PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

8/8
Informering av solcellerInformering av solcellerMissvisande varselmärkningMissvisande varselmärkningVarning för backspänningVarning för backspänningVarning för likspänningVarning för likspänning

Växelriktare

Anmärkningar

3/73
AC anslutning växelriktare

7.1 AC anslutning växelriktare

Inte godkänd

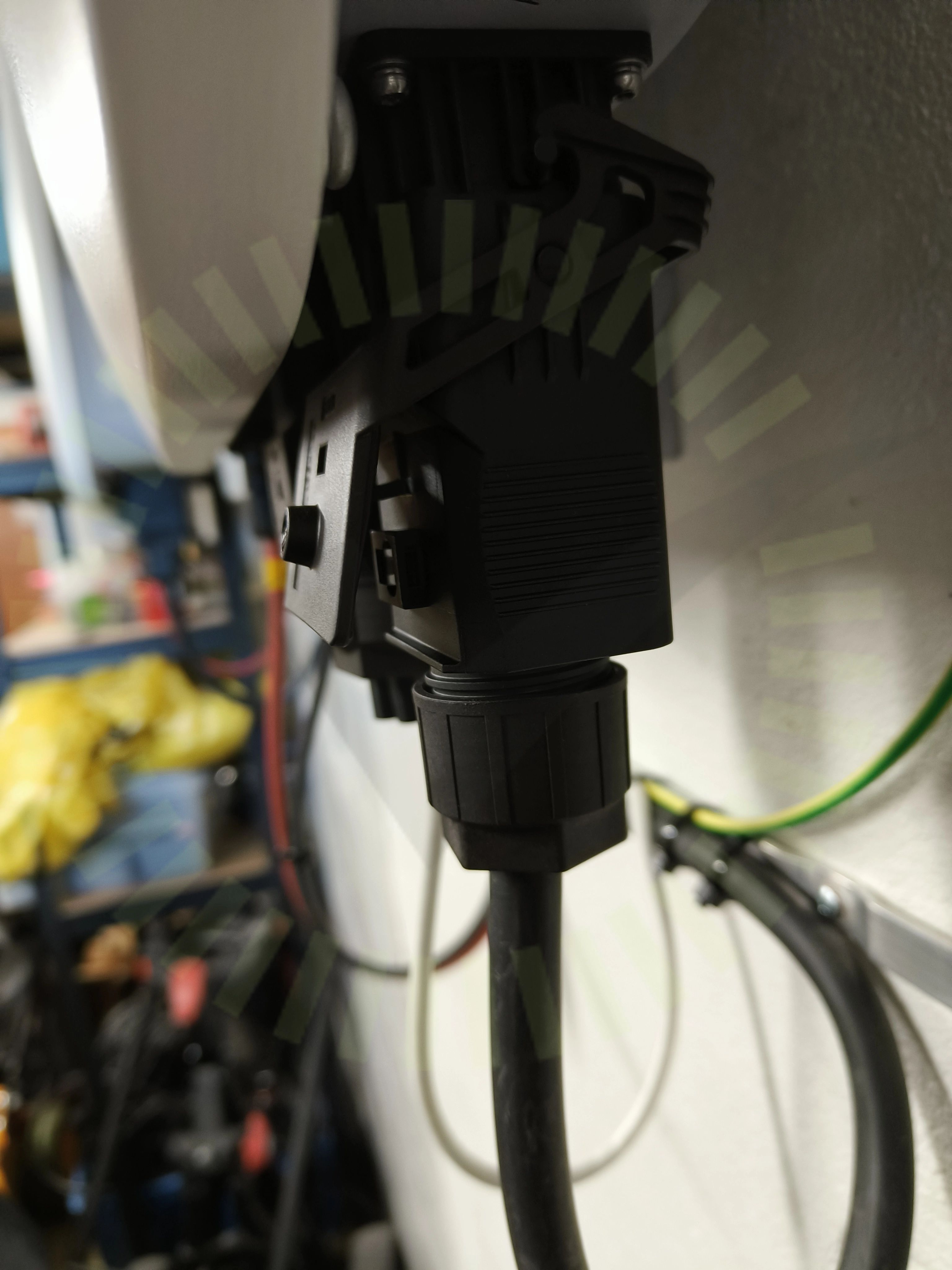

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Genomföringar

7.2 Genomföringar

Inte godkänd

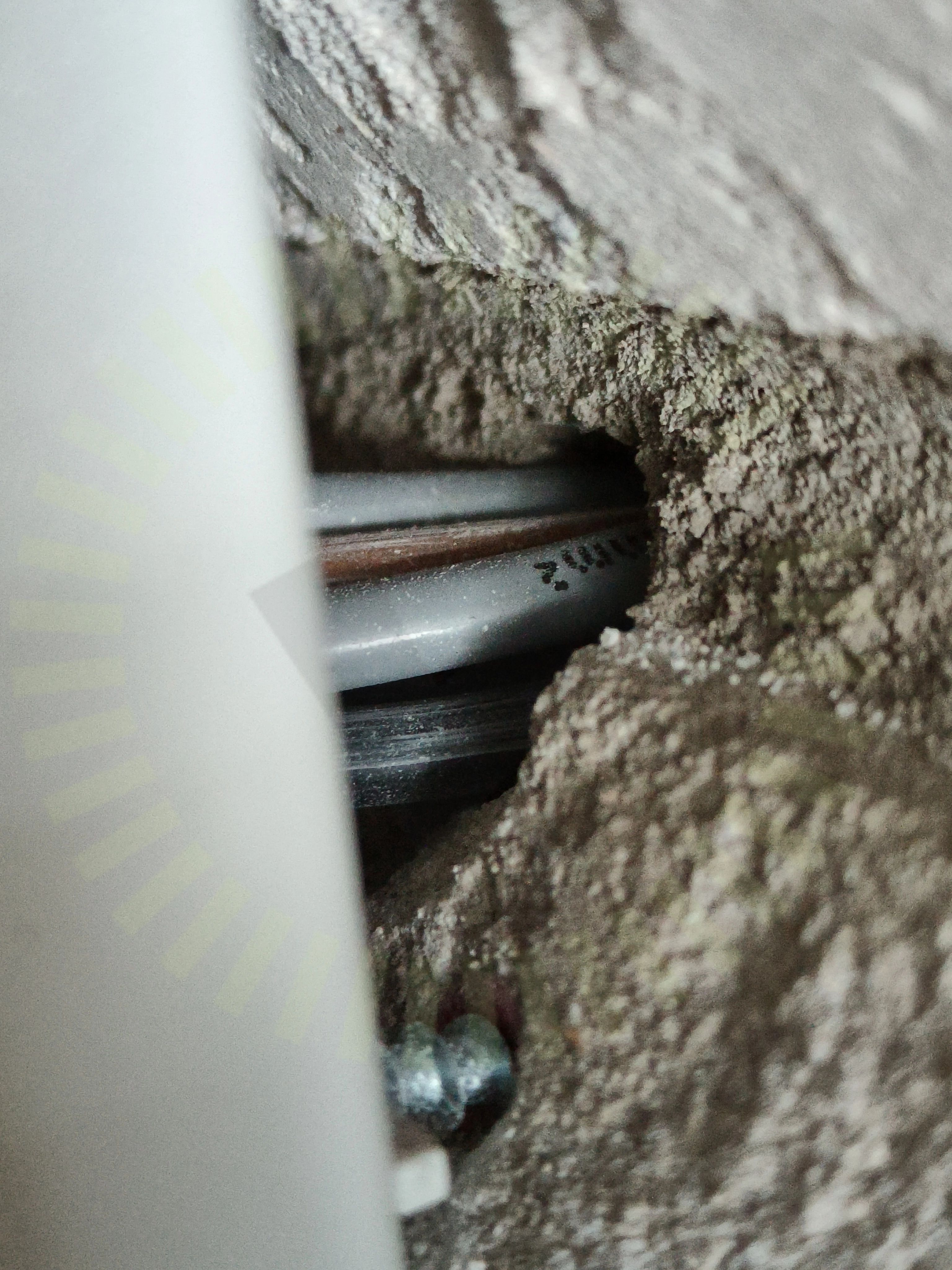

Genomföring inte tätad. Vid AC brytare.

SS 436 40 00 (527.2.1)

7.3 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

Godkända kontrollpunkter

70/73
