Besiktningsrapport

9.4

Installation genom

Svea Solar

Datum

20 juni 2023

Ort

Huddinge, Stockholms län

Skadat kablage

Panelkablagets böjradie

94% godkända6% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemWasi: Falsad plåt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörHuawei: Smart Power Sensor

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema är otydligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Batteri

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1

Smartmätare

Tak 1, Risen: RSM40-8

Anmärkningar

1/17

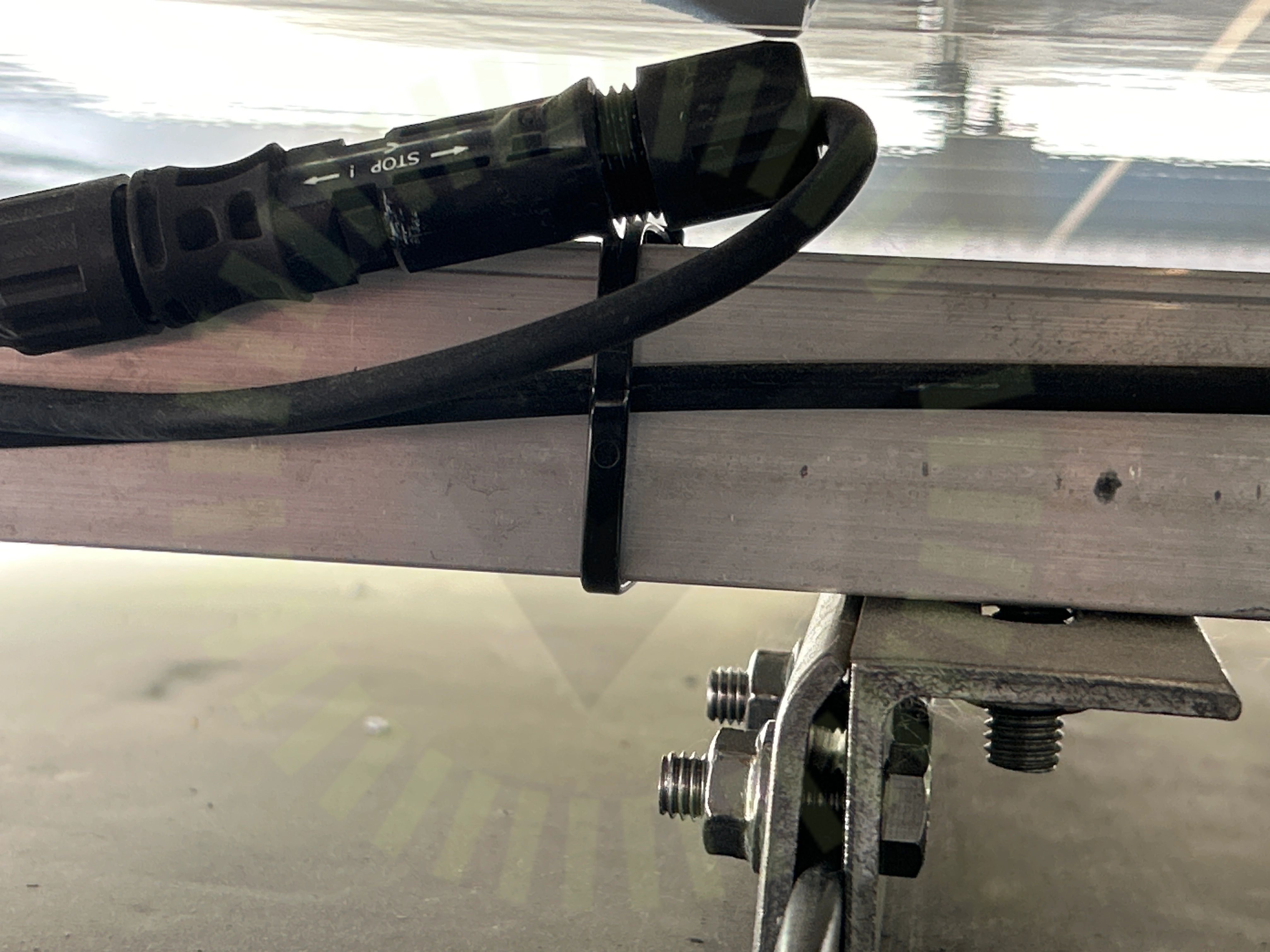

4.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Undercentral

Godkända kontrollpunkter

7/7

BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Tak 1, Wasi: Falsad plåt

Anmärkningar

1/16

6.1 Snö- och Vindlastberäkning

Inte godkänd

Snö- och vindlastberäkningen är utförd med skenor från en annan tillverkare än den installerade.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/16

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas kontaktKabeldragning mellan takytorKabeluppfästningKorrekt falsMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.

SS 436 40 00 (712.514.101)

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Märkningen ska förklara att spänningssatta delar inte går att göra spänningslösa och därför innebär en risk.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/33

8.1 Skadat kablage

Inte godkänd

Skruvar har penetrerat slangen. Installatör var på plats och kapade skruvarna. Leverantör måste säkerställa att DC kablage inte är skadat.

Godkända kontrollpunkter

32/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
