1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.1
Installation genom
Sesol
Datum
9 februari 2024
Ort
Båstad, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareHuawei: SUN2000 (20KTL-40KTL)-M3
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema

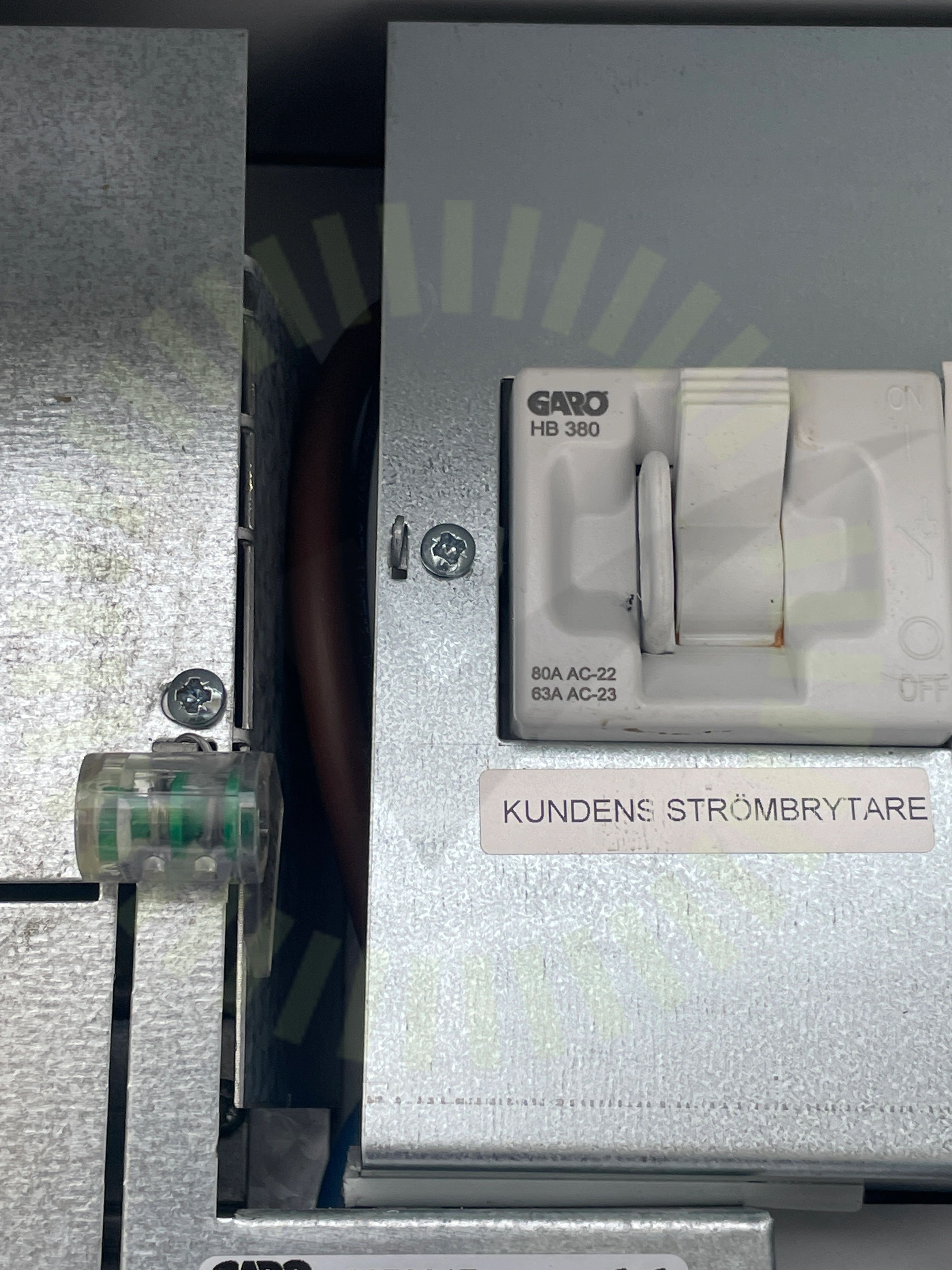

Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi LR5-66HPH
Anmärkningar
2/17
3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.2 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Detta gäller på ett fåtal mittklämmor.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
12/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Ej tillgängligt vid besiktning
3/17Förbindelse av kontakterKontaktdonStress på kontakter
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
1/164.1 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning. Antal skruvar stämmer inte med lastberäkningen.
MA5101 Sid 1 (1) | Version 4 - 221219
Godkända kontrollpunkter
15/16DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena
Undercentral
Anmärkningar
1/6
5.1 IP-Klassning
Inte godkändKapslingens IP klassning har påverkats negativt vid installation. Håltagning gjord i rygg på undercentral och har inte tätats.
Godkända kontrollpunkter
5/6FemledarsystemInfästningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/387.1 Dubbel matning
Inte godkändHuvudledningar till de olika byggnaderna kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kablarna normalt anses kunna hantera. Ledningsdimensionering för kablar rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
7.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

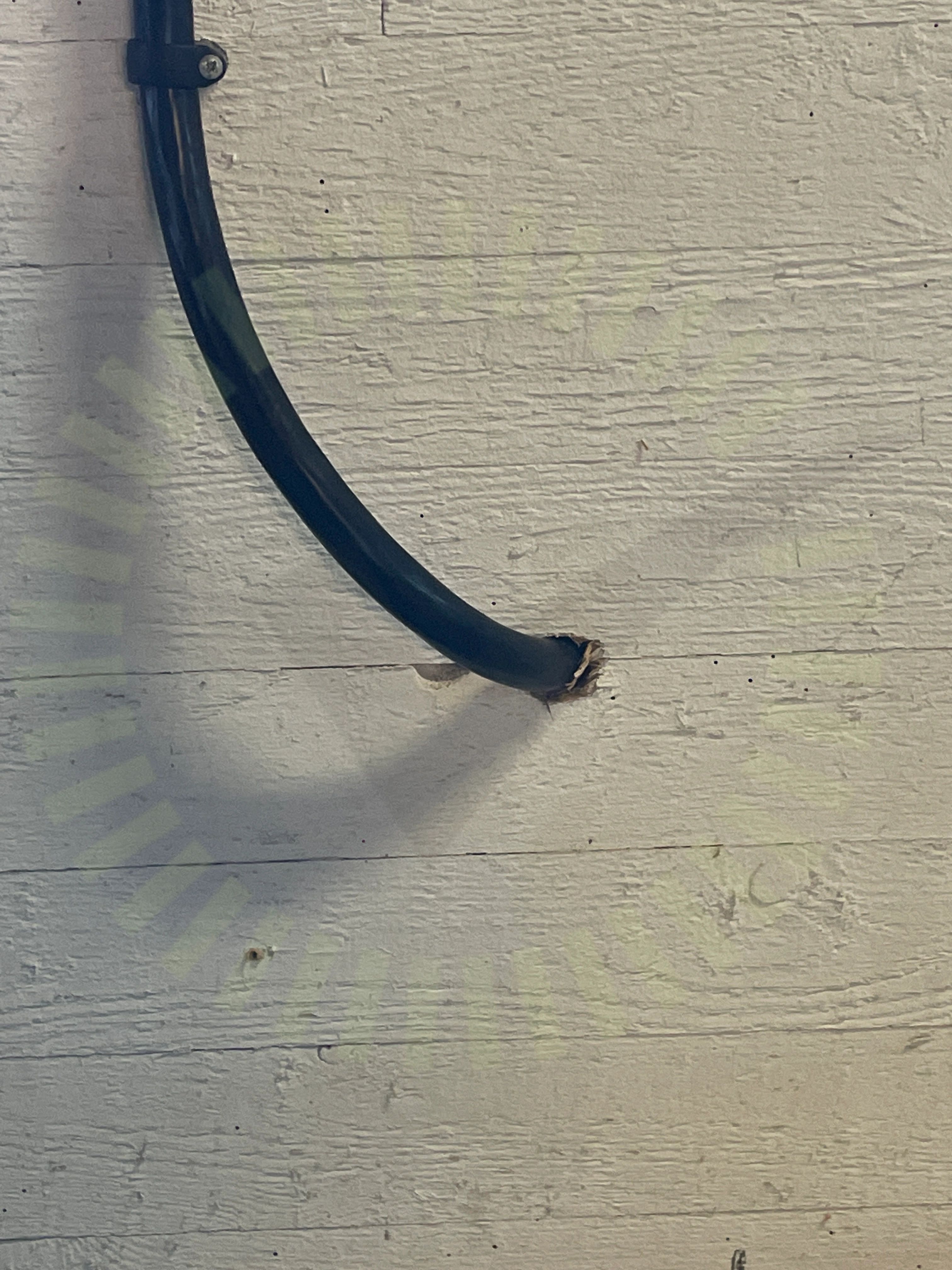

7.3 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
7.4 Överspänningsskydd DC kablage
Inte godkändSkydd för DC-sidan ska monteras i närheten av växelriktaren. Är avståndet mer än 10 meter mellan DC-kabelns införing i byggnaden och växelriktaren ska, utöver skyddet vid växelriktaren, ytterligare ett skydd monteras, lämpligast vid införingen i byggnaden. Uppmätt mått ca 20 meter.
LBK boken: Punkt 24, Åsk-/överspänningsskydd
Godkända kontrollpunkter
33/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieKontakterLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/38Jordfelsbrytare
