Besiktningsrapport

5.7

Installation genom

Telge Energi

Datum

12 juni 2024

Ort

Ludvigsborg , Skåne län

Skruvar korrekt

PEN-ledare

Föremål mot bakstycke

+ 12

76% godkända24% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemS:Flex skena med K2 Stainless steel roof hook

VäxelriktareSAJ: R5 (3-12K)-T2-15

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

1.2 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

5/15

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida vid flertalet ställen under samtliga panelfält.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Förekommer även hängande kablage som utsätter kopplingslådans utgång för stress.

SS 436 40 00 (522.8.3)

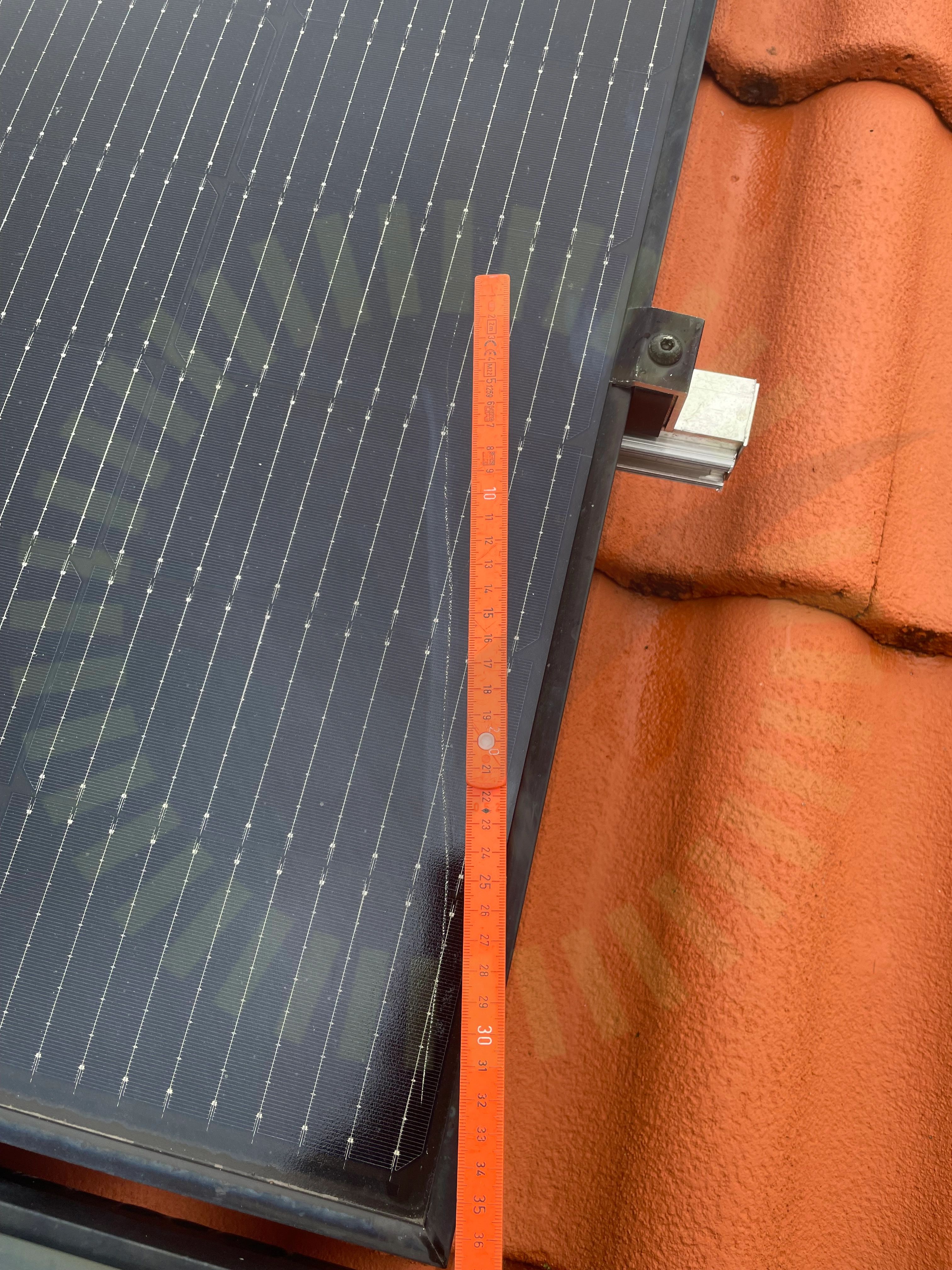

3.4 Skador på panel

Inte godkänd

Längre repa finns på panel.

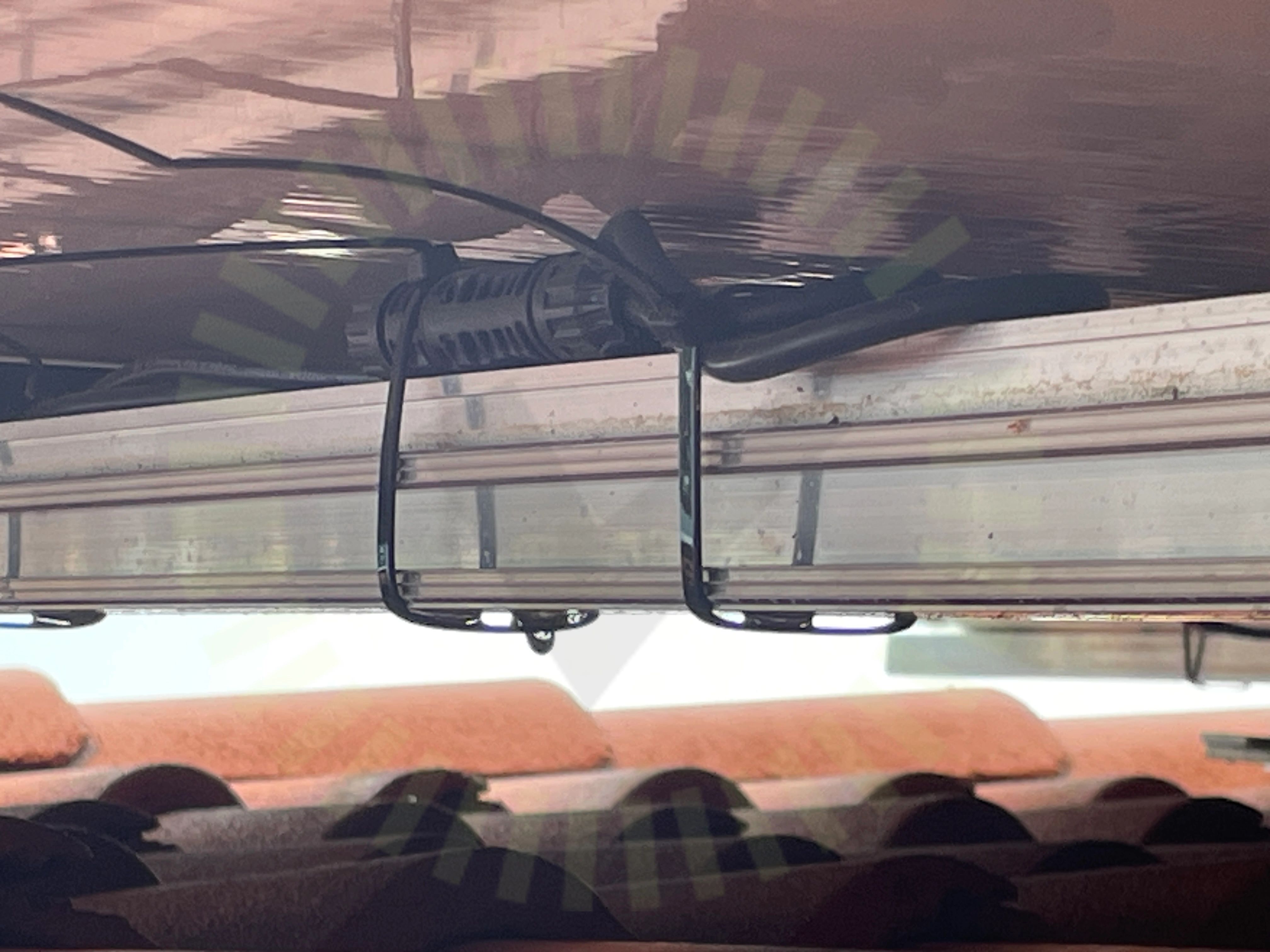

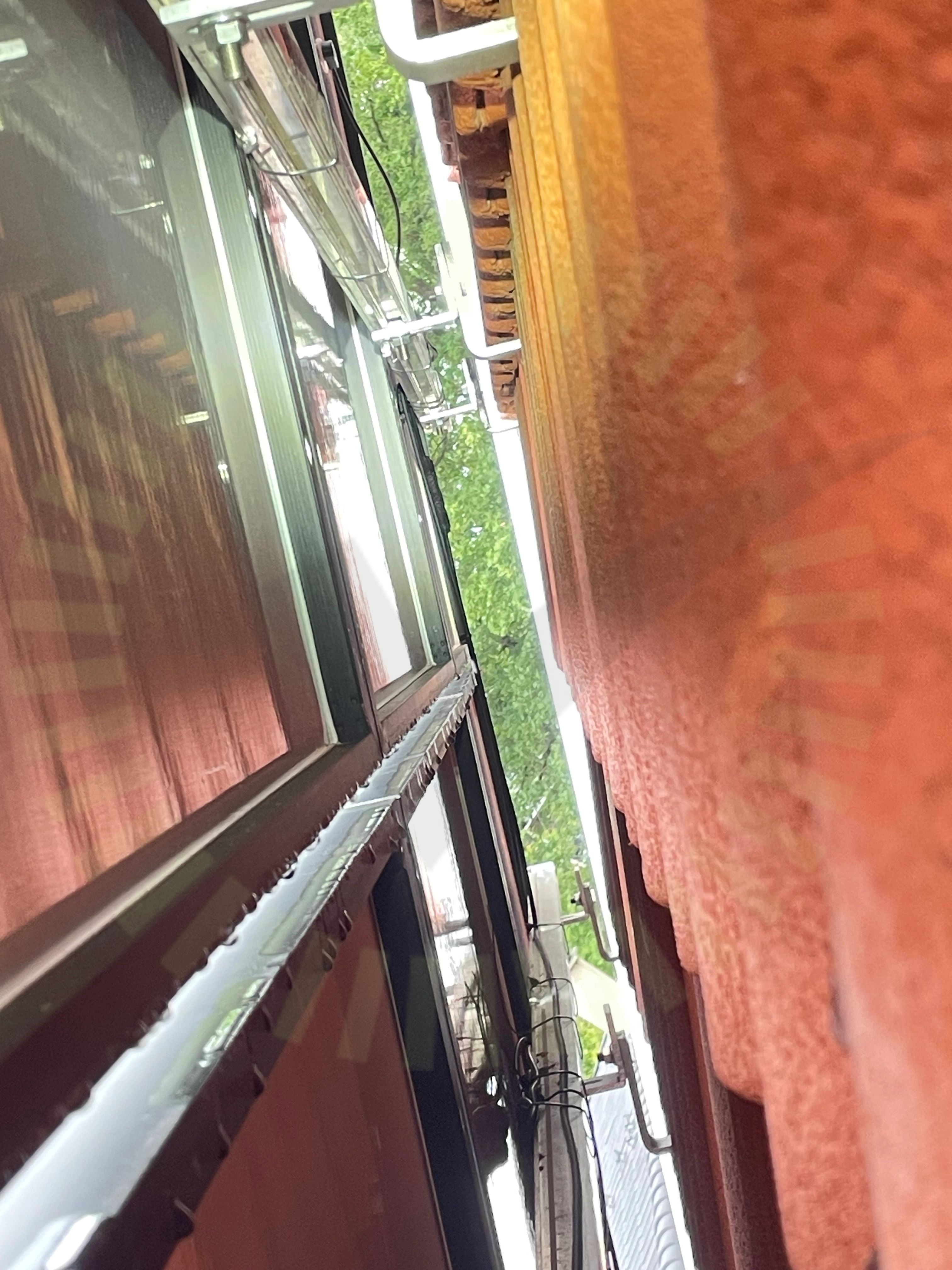

3.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakt.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

10/15

Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramSträngförläggning

Tak 1, S:Flex skena med K2 Stainless steel roof hook

Anmärkningar

9/22

4.1 Främmande material

Inte godkänd

Två olika montagesystem använda, påverkar garantin från tillverkare.

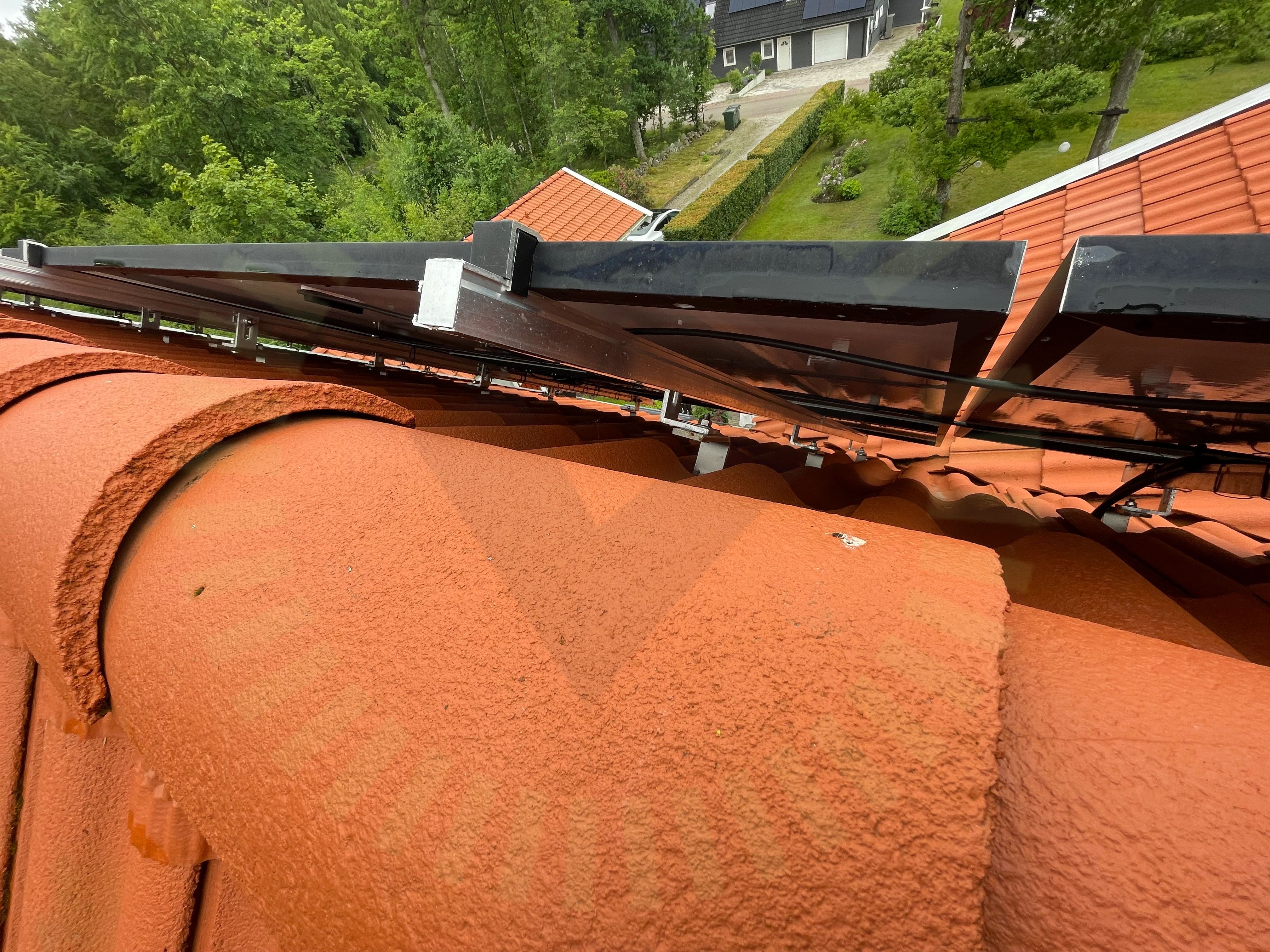

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.3 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

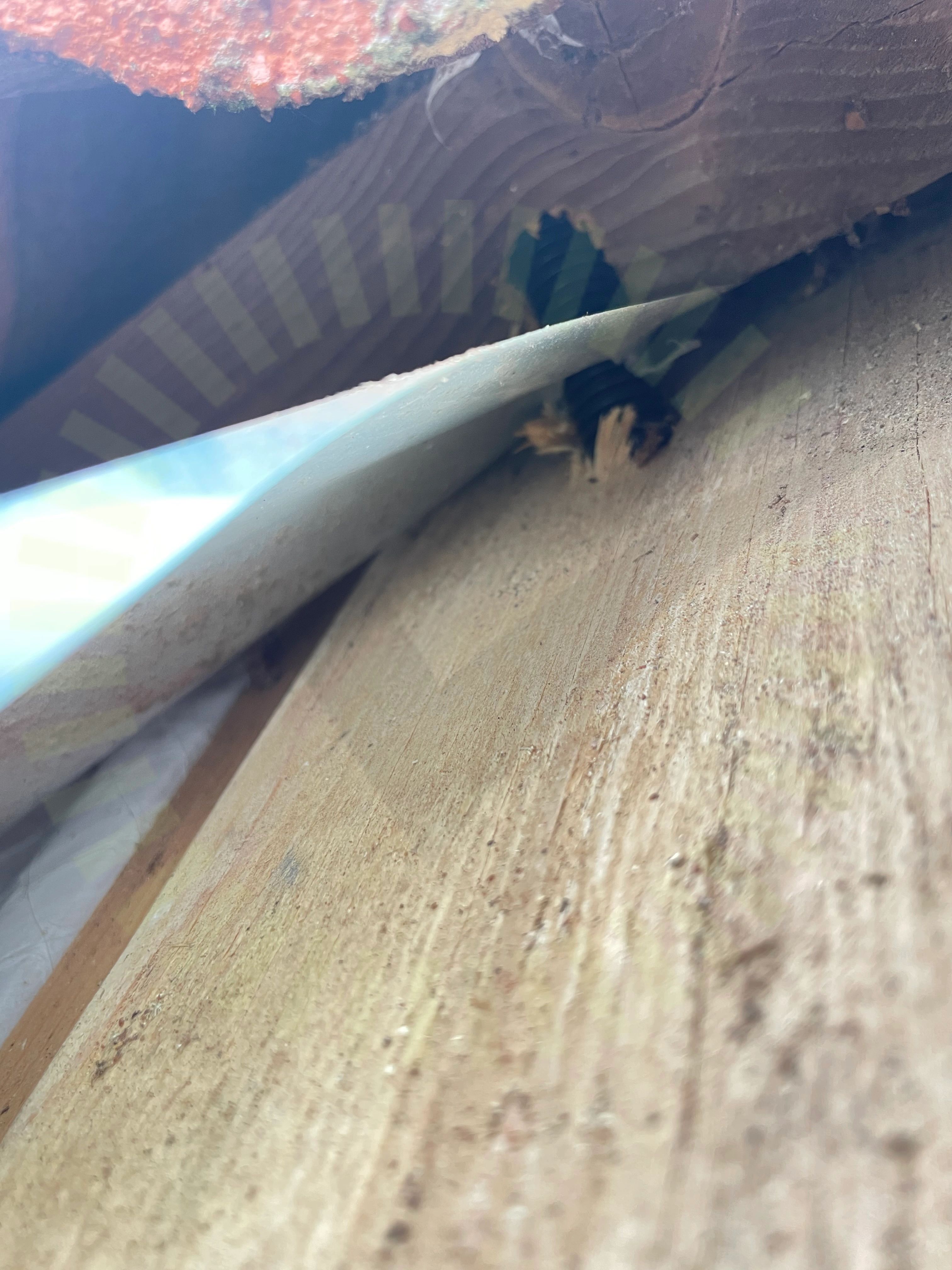

4.5 Takgenomföring

Inte godkänd

Takgenomföringar är inte fackmässigt utförda.

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

4.7 Takstolsbredd

Inte godkänd

Krok monterad i läktet.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 5

4.8 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

4.9 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

Godkända kontrollpunkter

13/22

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

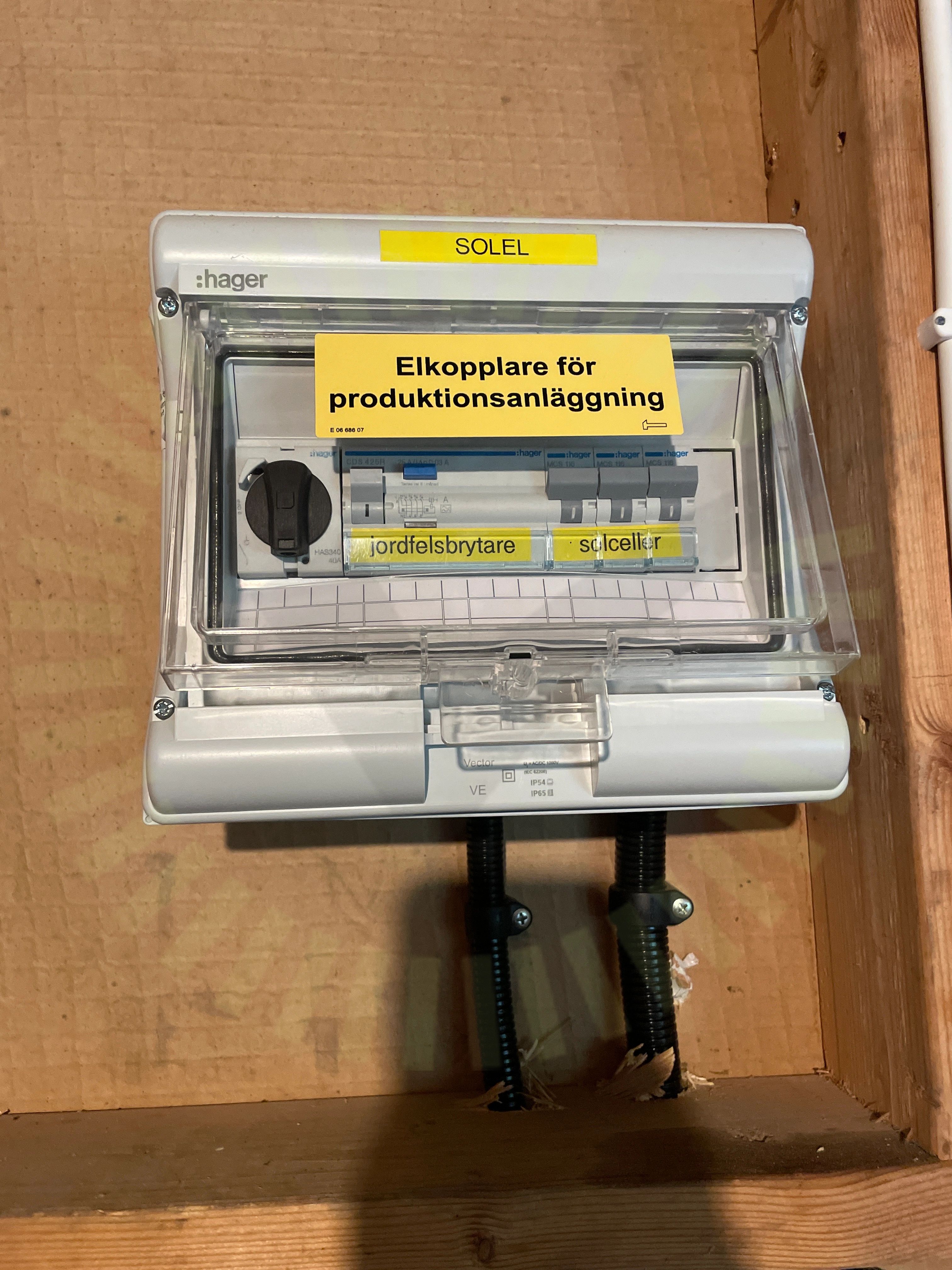

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

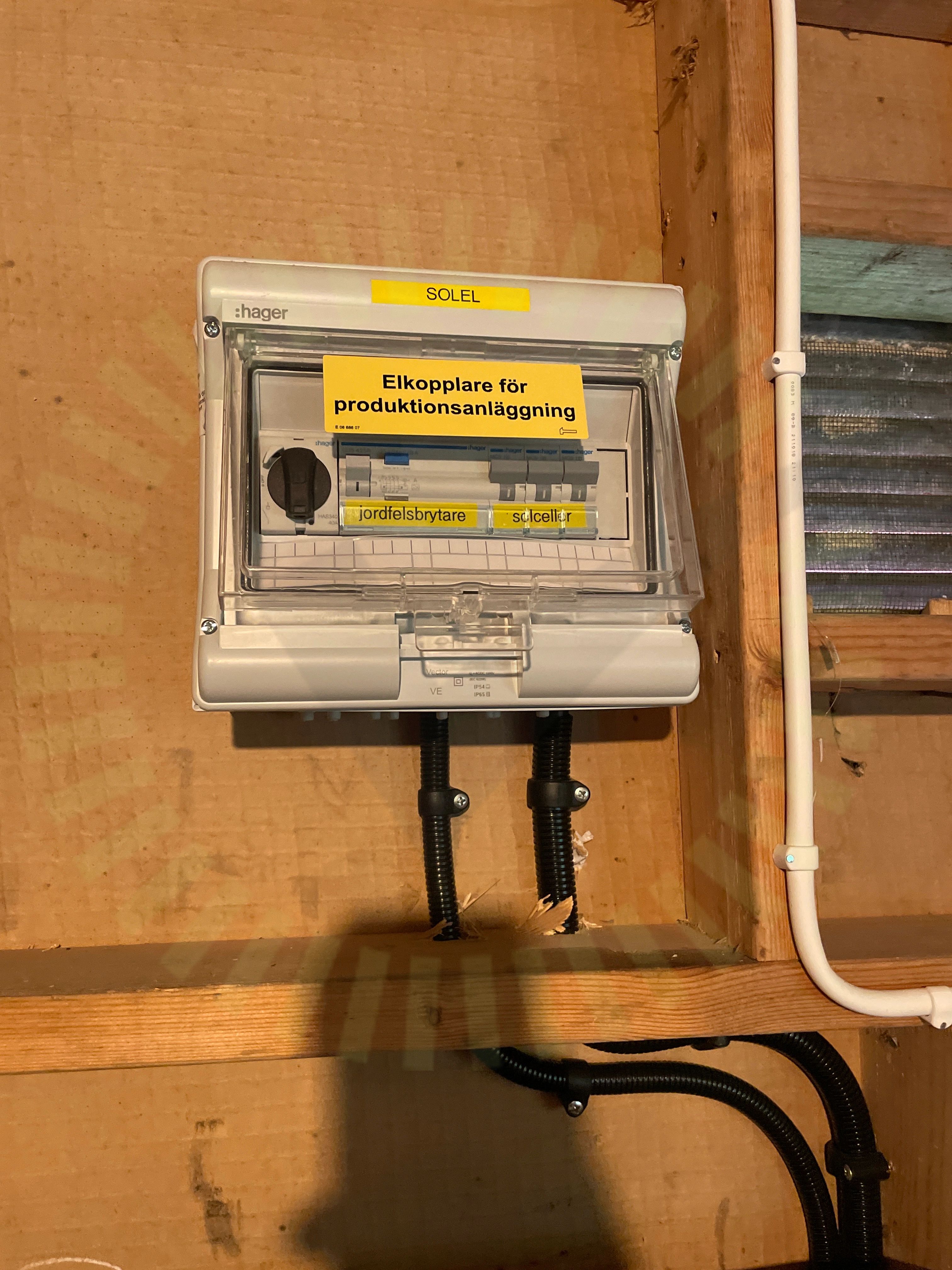

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkning är inte tillförlitligt fäst.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

3/36

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

7.3 Skador

Inte godkänd

Flertalet skruvar genomtränger fasaden.

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
