1.1 Egenkontroll
Inte godkändAngiven Panelmodell i egenkontrollen stämmer inte med vad som har installerats.
Besiktningsrapport
9.4
Installation genom
Takkraft
Datum
10 juni 2026
Ort
Värmdö, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
OptimerareTigo: TS4-X-O
MontagesystemNordmount Panntak: Bärläkt
MontagesystemWeland Stål: Läktfästen
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/1Allmänt
Anmärkningar
1/32.1 Avtal
Inte godkändInstallerad panelmodell stämmer inte överens med vad som står angivet i offerten.
Avtal
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Batteri
Anmärkningar
1/18
3.1 Bakomliggande material
Inte godkändBatteri monterat mot brännbart material.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5
Godkända kontrollpunkter
17/18Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
1/18
5.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1: Tigo: TS4-X-O
Anmärkningar
1/5

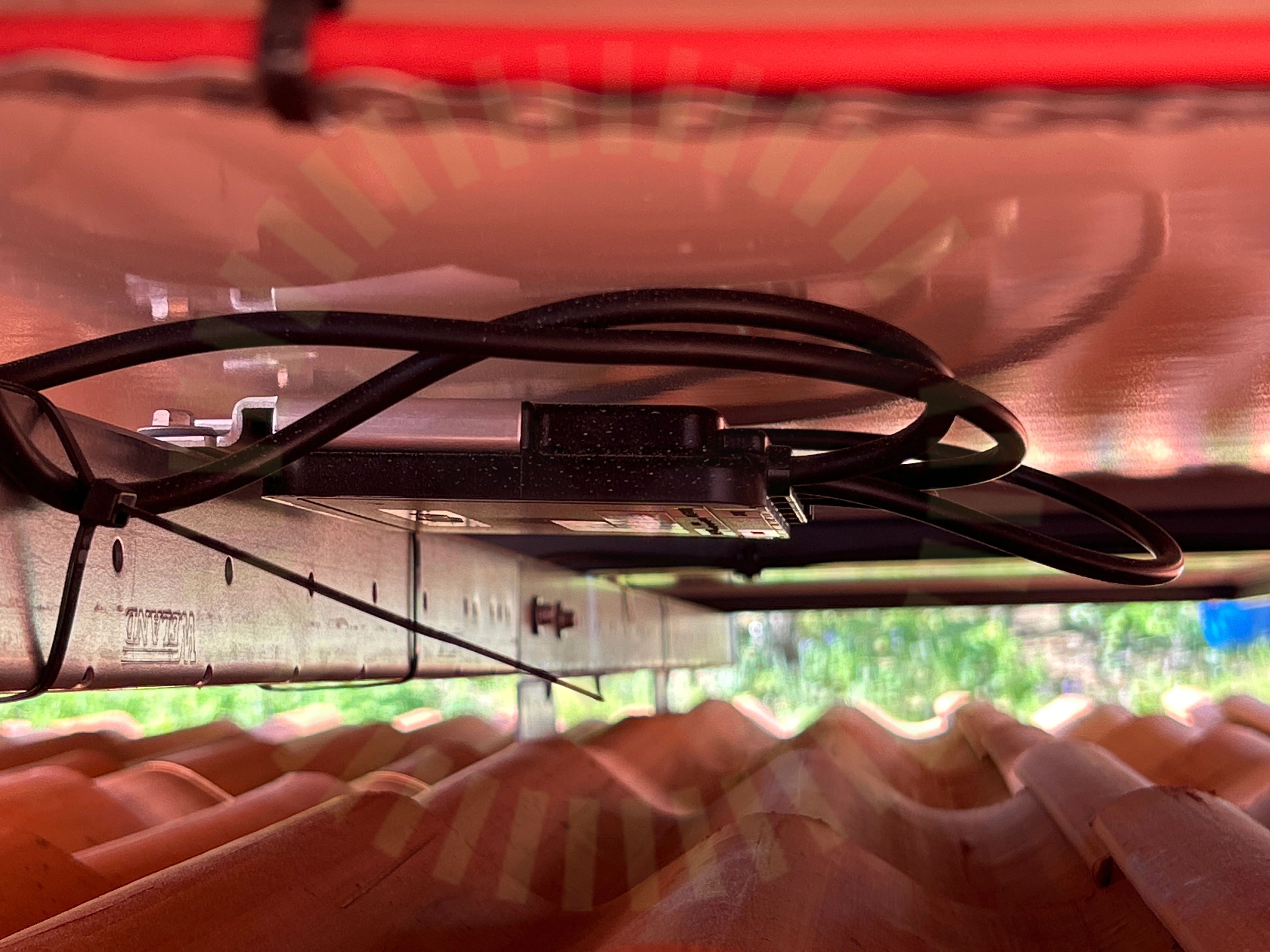

7.1 Infästning
Inte godkändOptimerare är infäst på fel håll.
Tigo TS4-X-O Installation Manual | Rev 1.1 | 20250421, Sida 13
Godkända kontrollpunkter
4/5DC KontakterFastsäkring av produktKabeluppfästningSkada
Tak 1: Weland Stål: Läktfästen
Anmärkningar
3/22

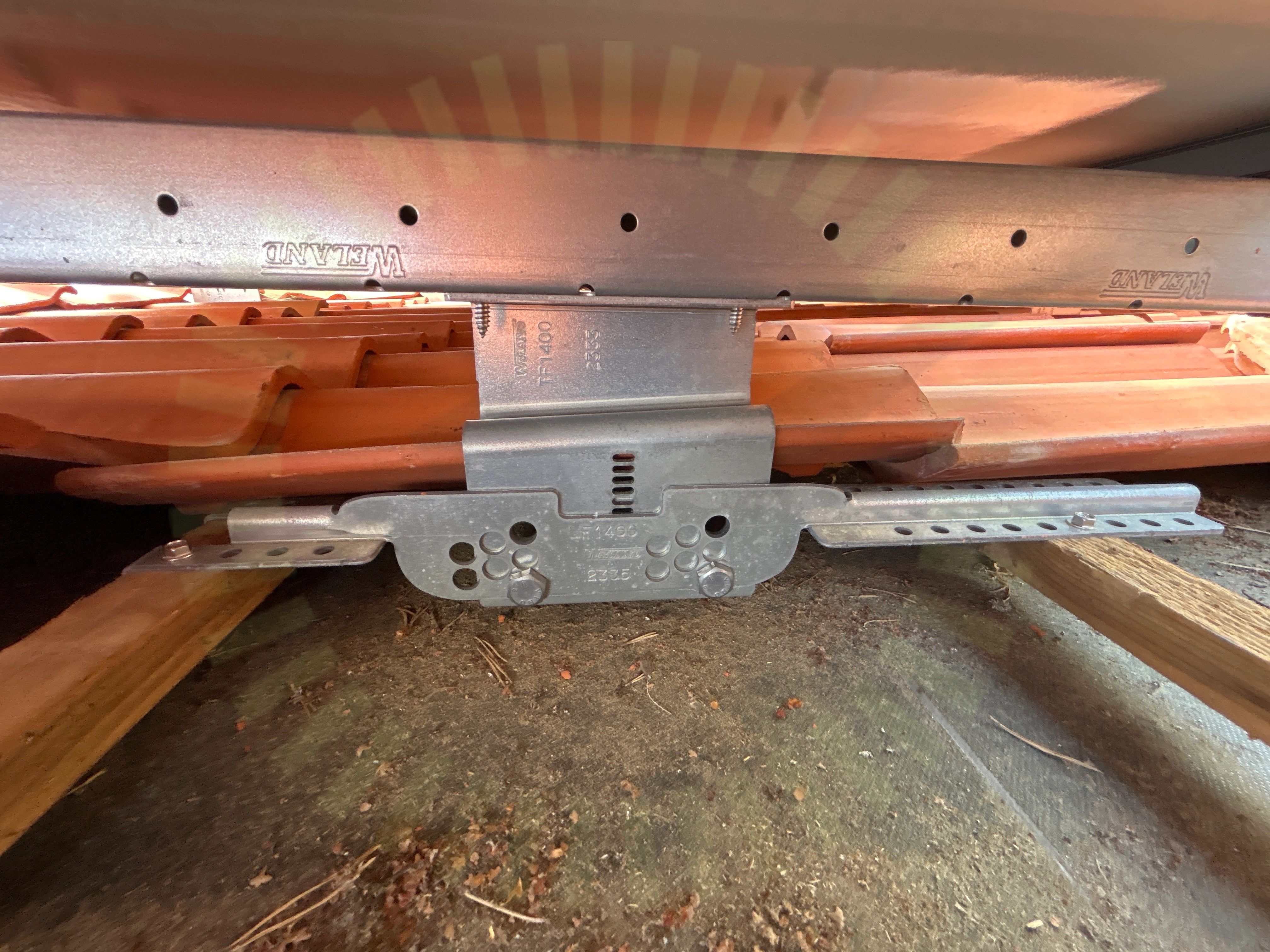

8.1 Läktinfästning
Inte godkändInfästning är inte korrekt utförd. Skruvar saknas.
MA5104. Sid 1 (1) | Version 4 - 221101
8.2 Snö- och Vindlastberäkning
Inte godkändInmatad läktdimension i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar

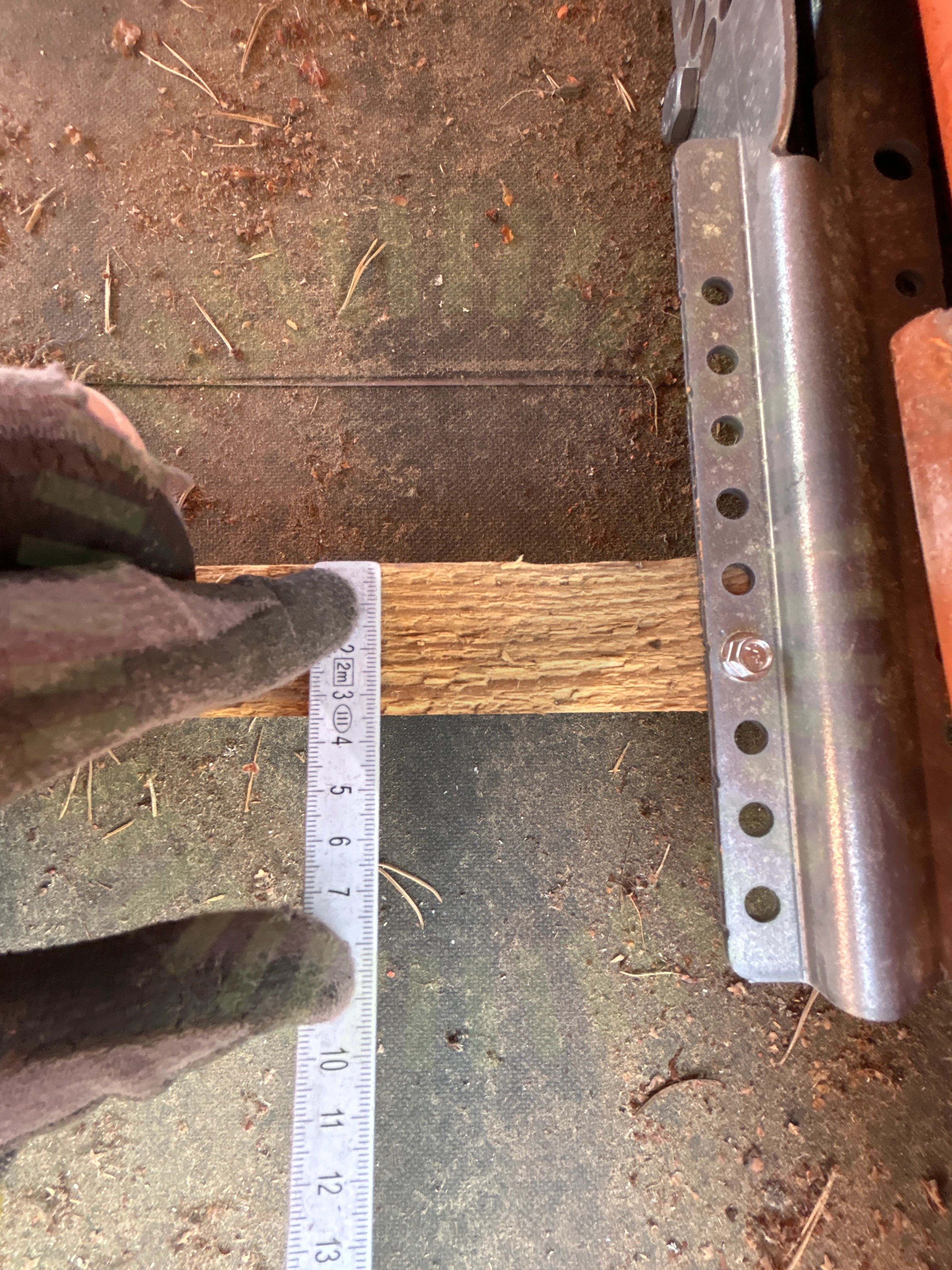

8.3 Underbyggnad
Inte godkändLäktdimension är mindre än vad det finns underlag för av tillverkare. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)
Godkända kontrollpunkter
18/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Takkrokarnas CC
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
40/40AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
