Besiktningsrapport

7.5

Installation genom

Solsystem Sverige AB

Datum

31 januari 2024

Ort

Bjärred, Skåne län

Skador

Klämmor rätt förläggning

Skenors avstånd till varandra

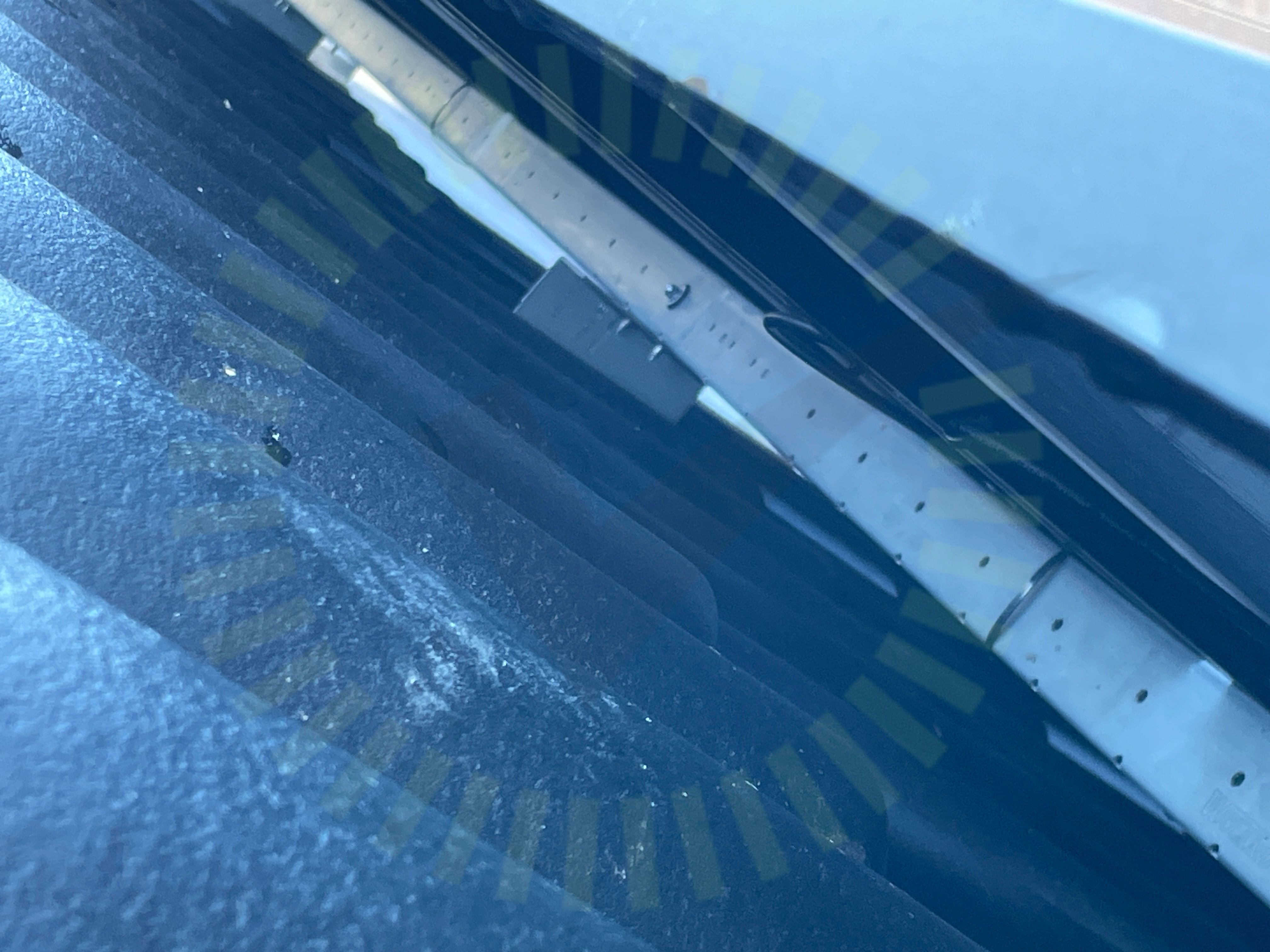

+ 12

84% godkända16% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemWeland Stål: Råspont

VäxelriktareSAJ: R6-(15-25k)-T2 32

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

3/17

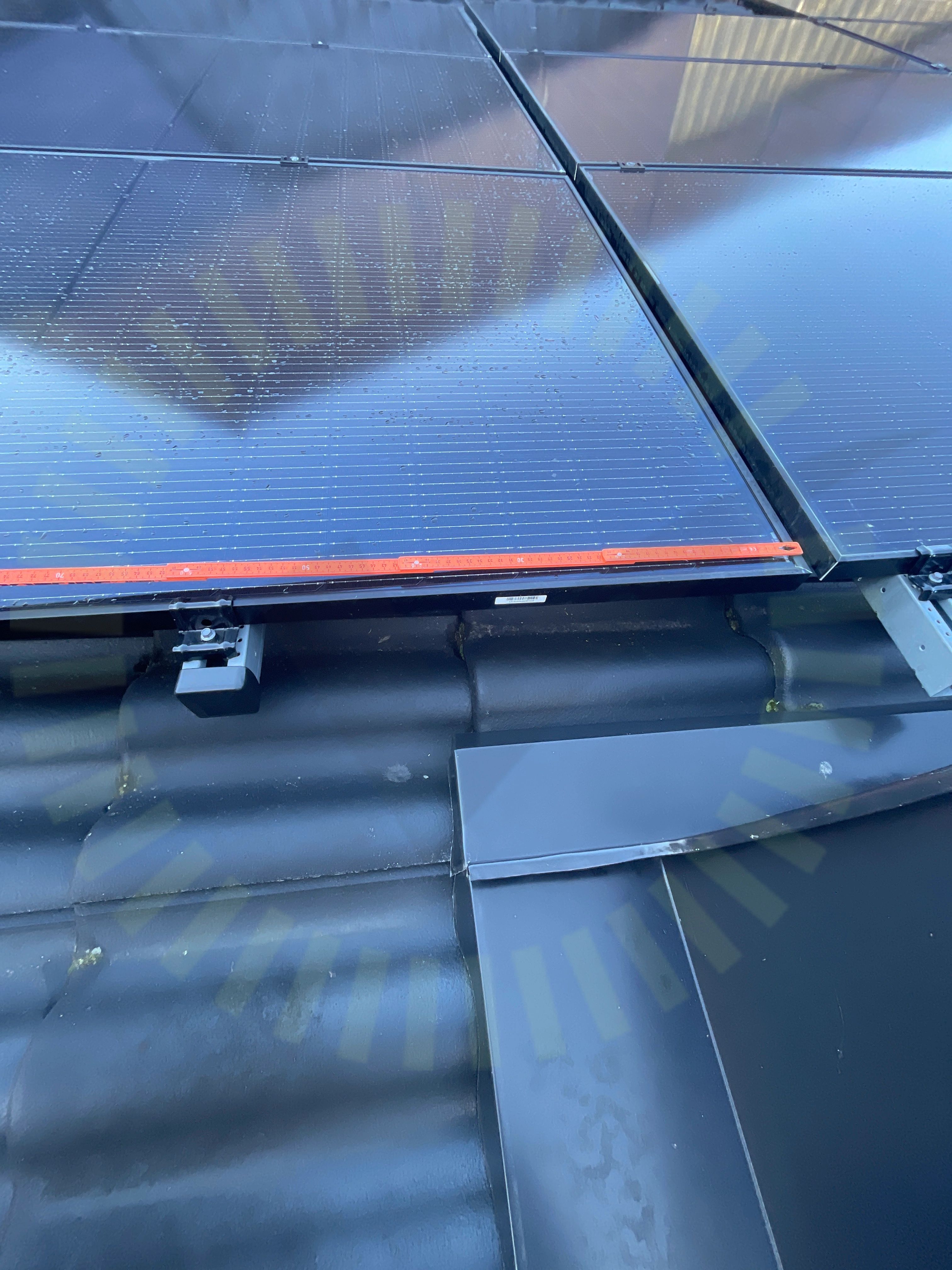

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

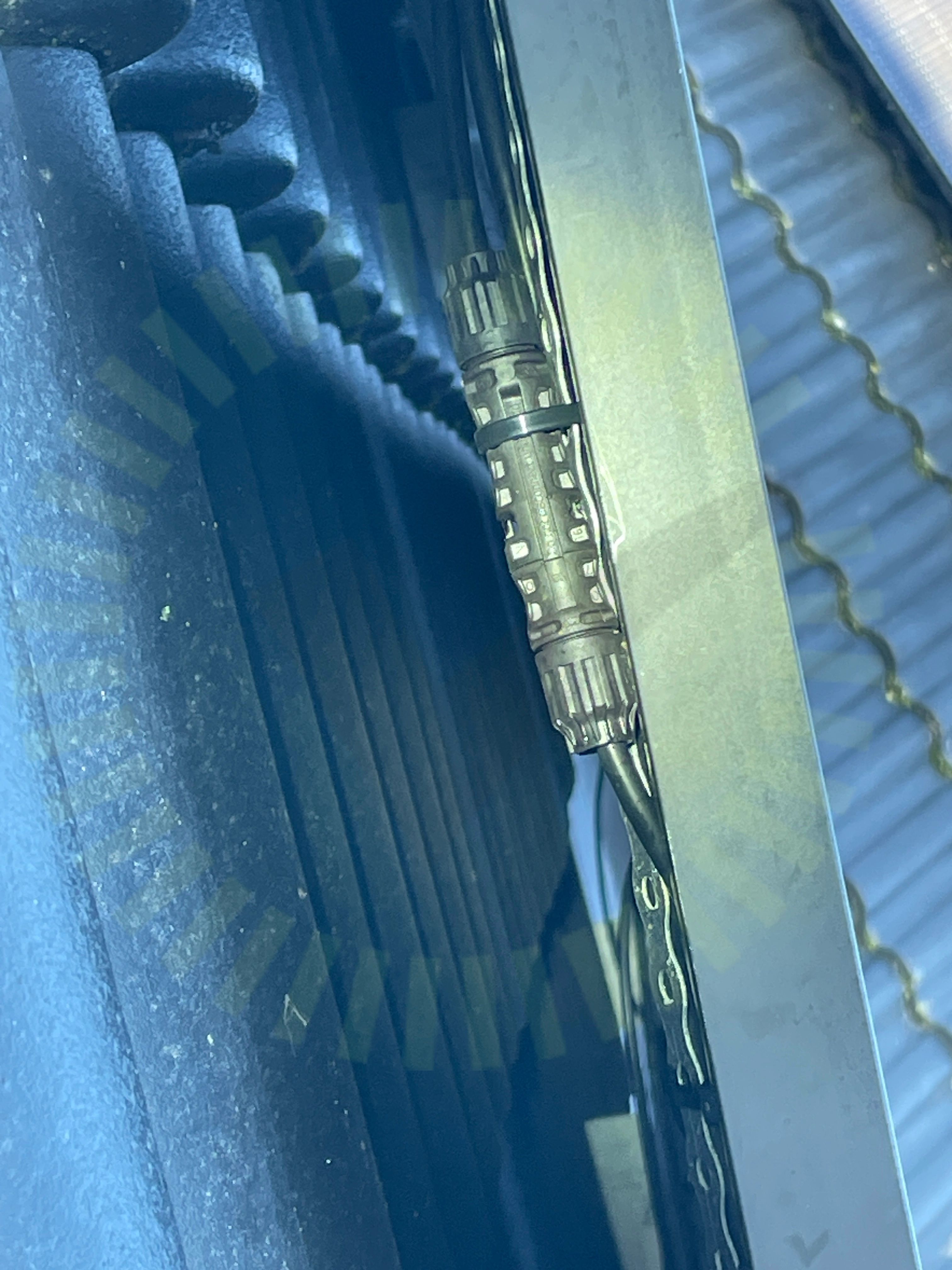

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje. Förekommer vid flertalet ställen under samtliga panelfält.

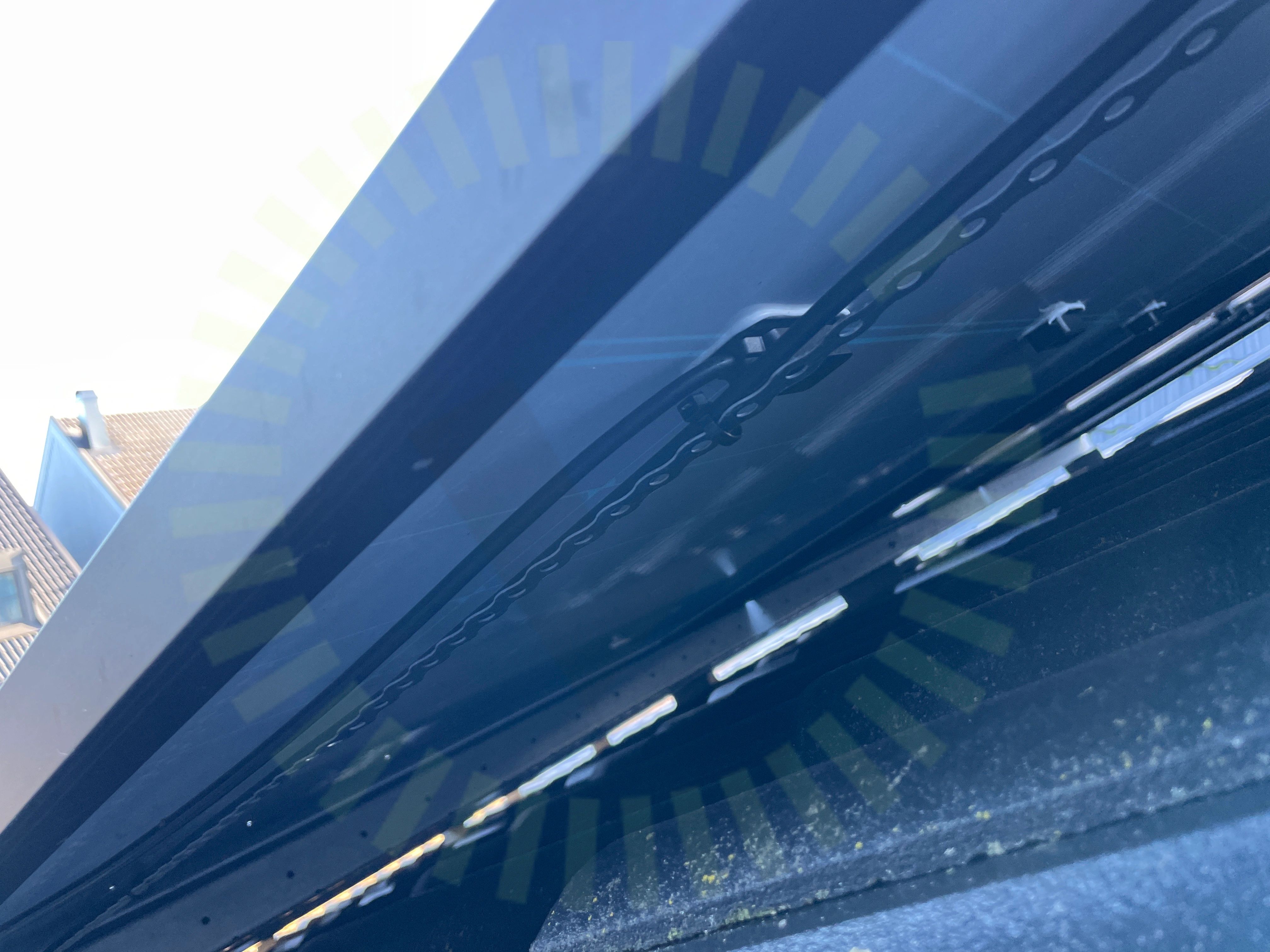

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/22

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Placerad närmre mitten av regndalen. Kommer utsättas för drag.

SS 436 40 00 (712.522.101)

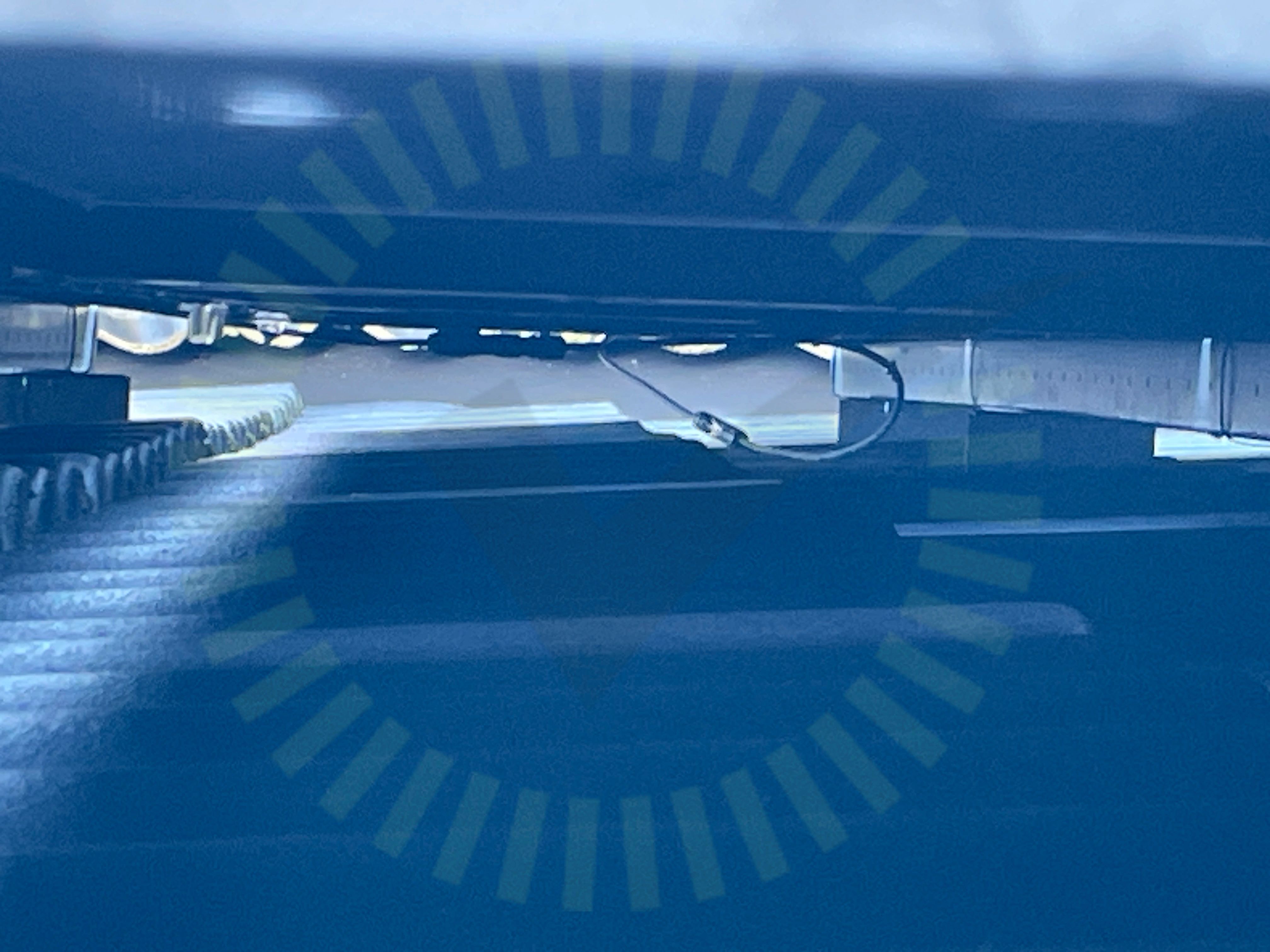

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (712.522.101)

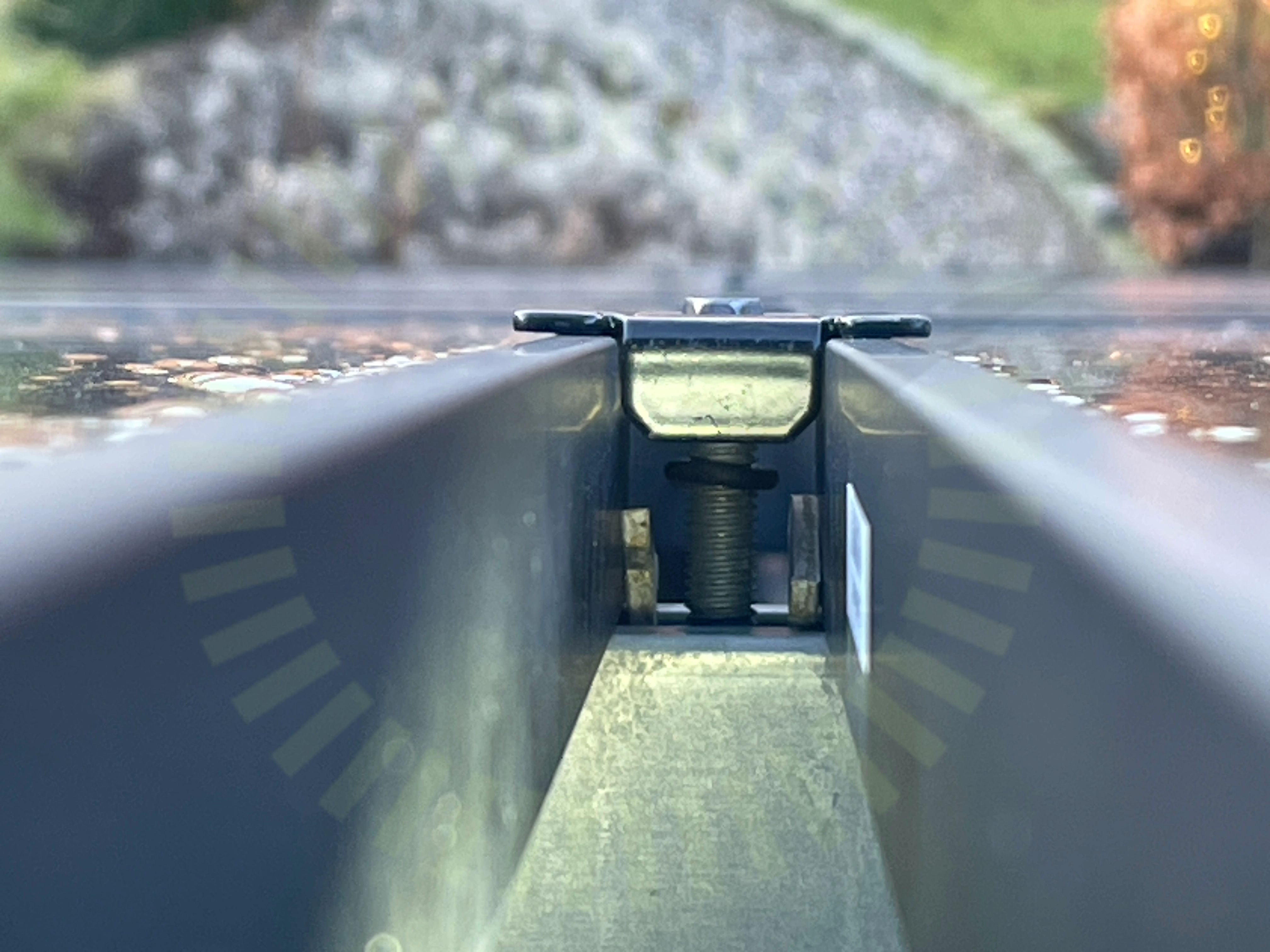

4.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad. Förekommer vid flertalet ställen.

MA5111 Sid 1 (1) | Version 4 - 221117

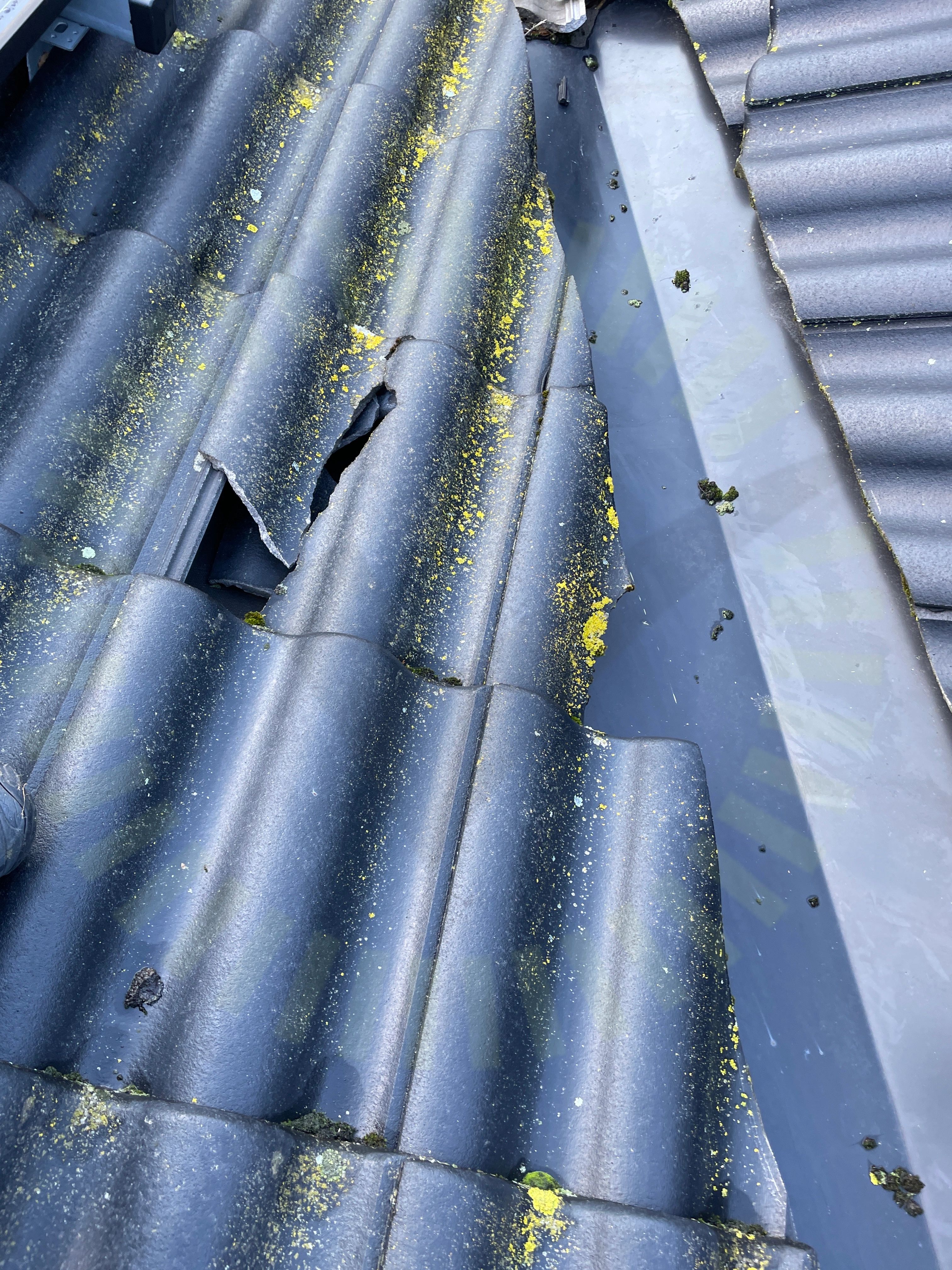

4.4 Skador

Inte godkänd

Skador noterade vid flertalet ställen runt montagesystemet.

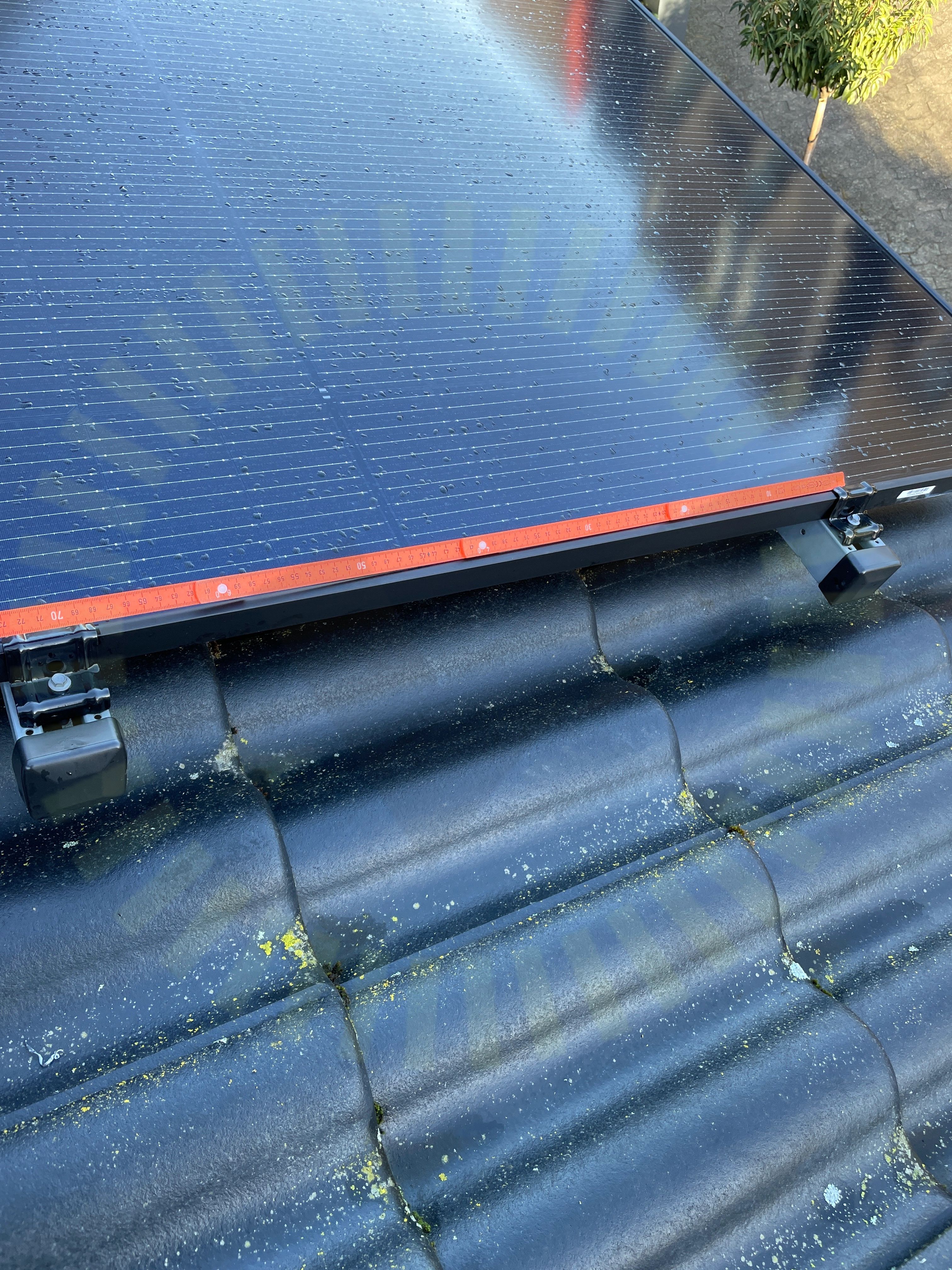

4.5 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är lägre än det minimun tillåtna enligt lastberäkningen.

Snö- och vindlastberäkning

4.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Samtliga skenor saknar skruvar.

MA5102 Sid 1 (1) | Version 3 - 221101

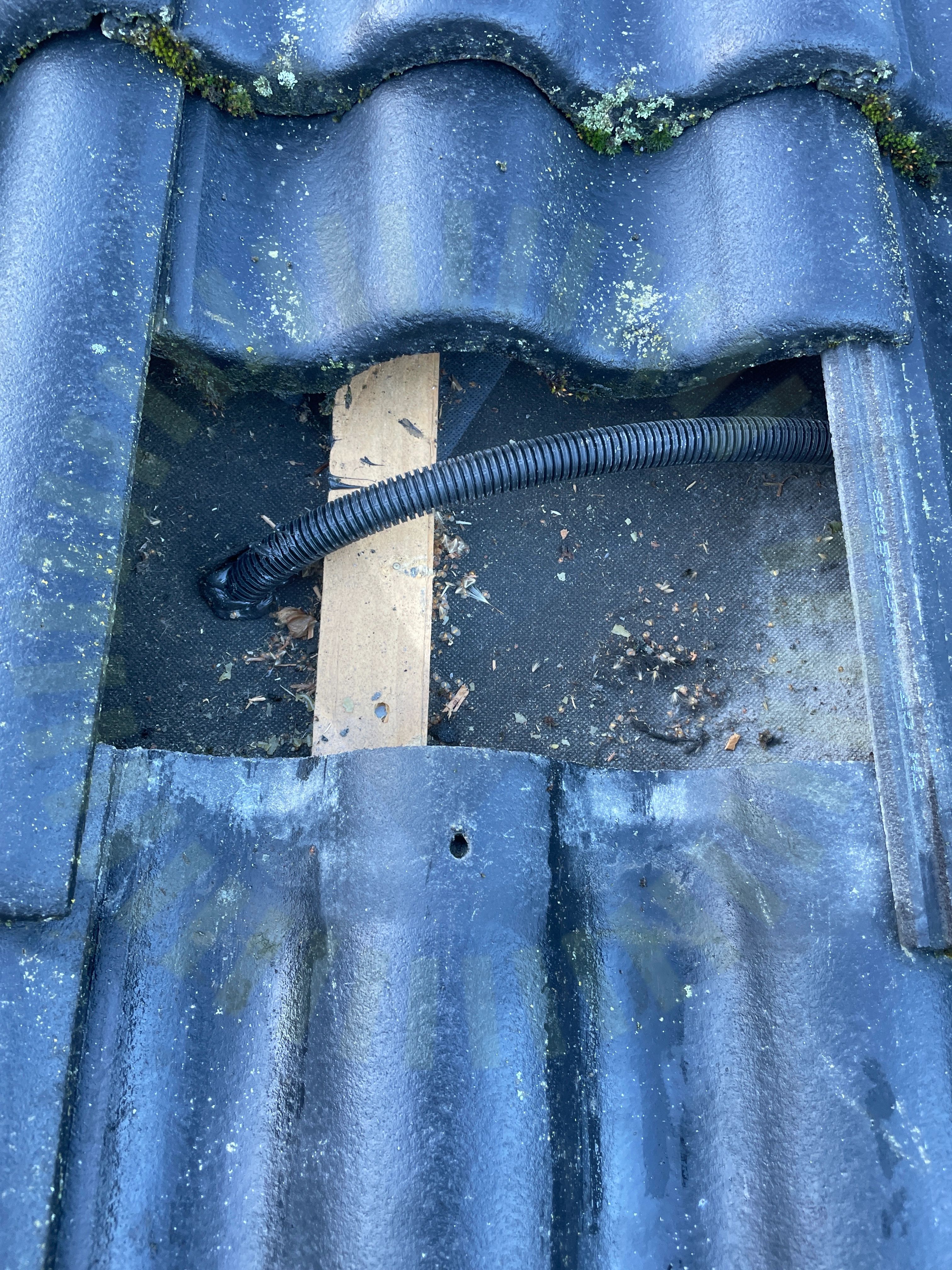

4.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

15/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

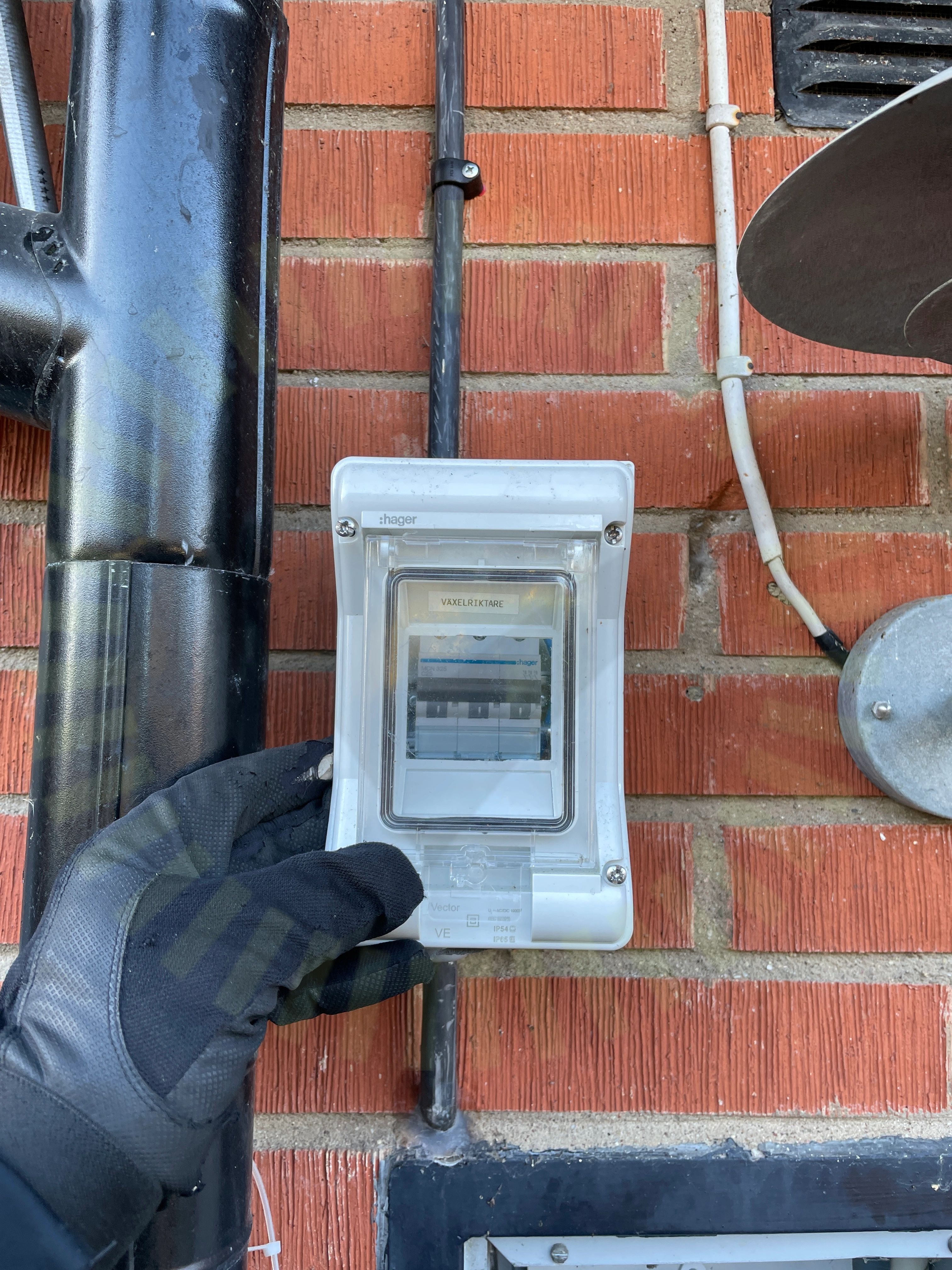

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

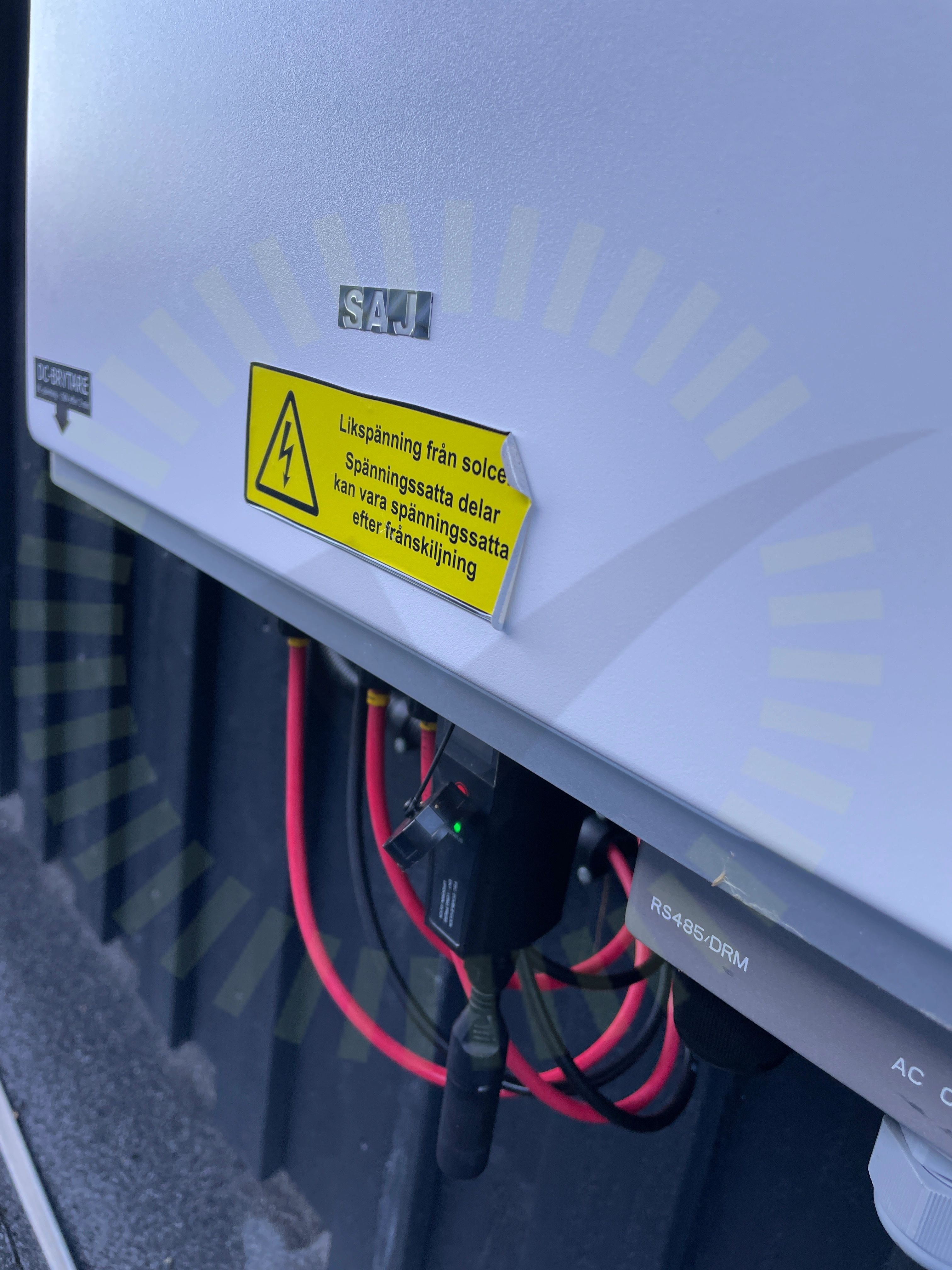

6.3 Varning för likspänning

Inte godkänd

Märkning är inte tillförlitligt fäst.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

4/35

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

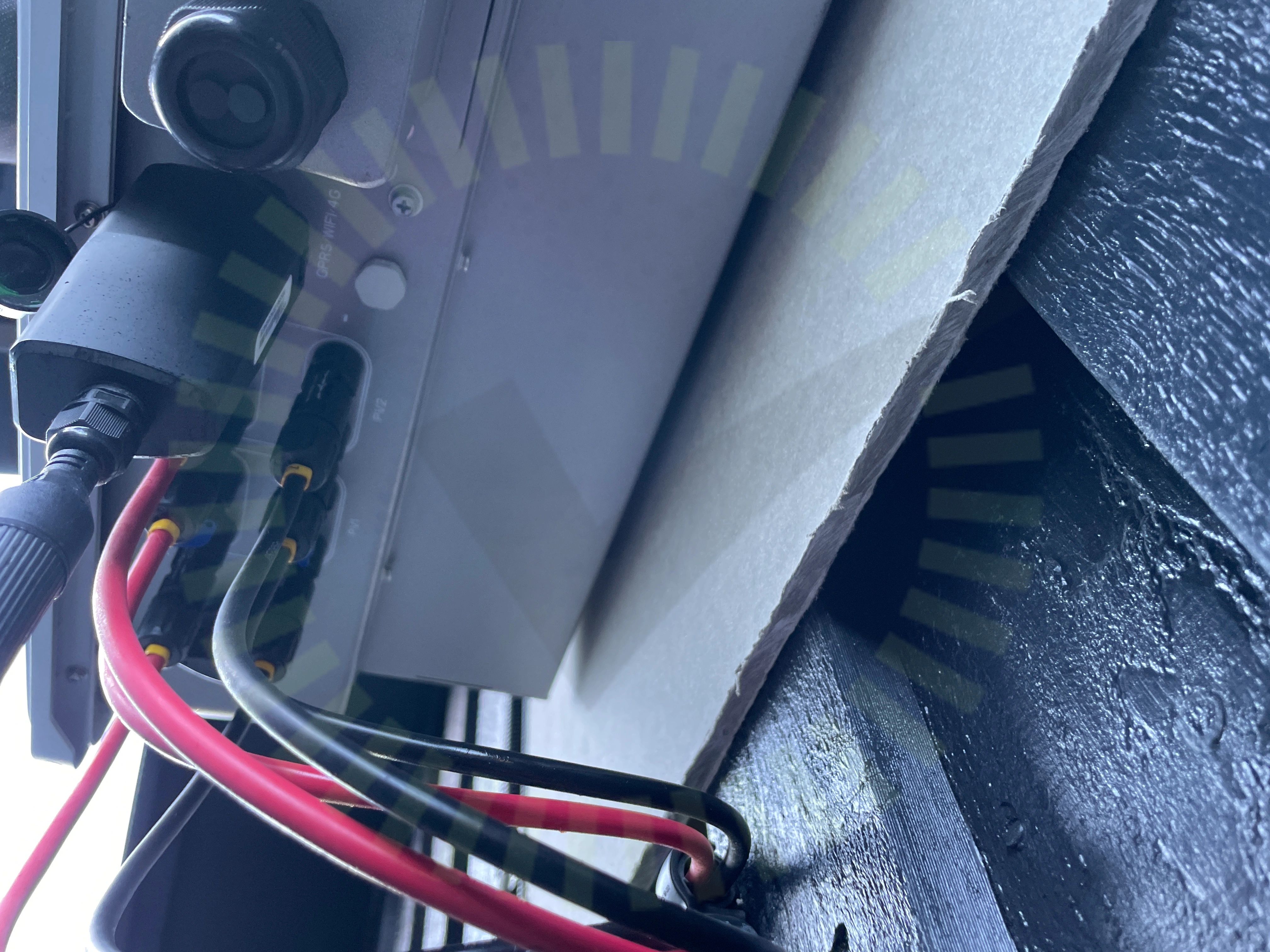

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.3, Sida 24

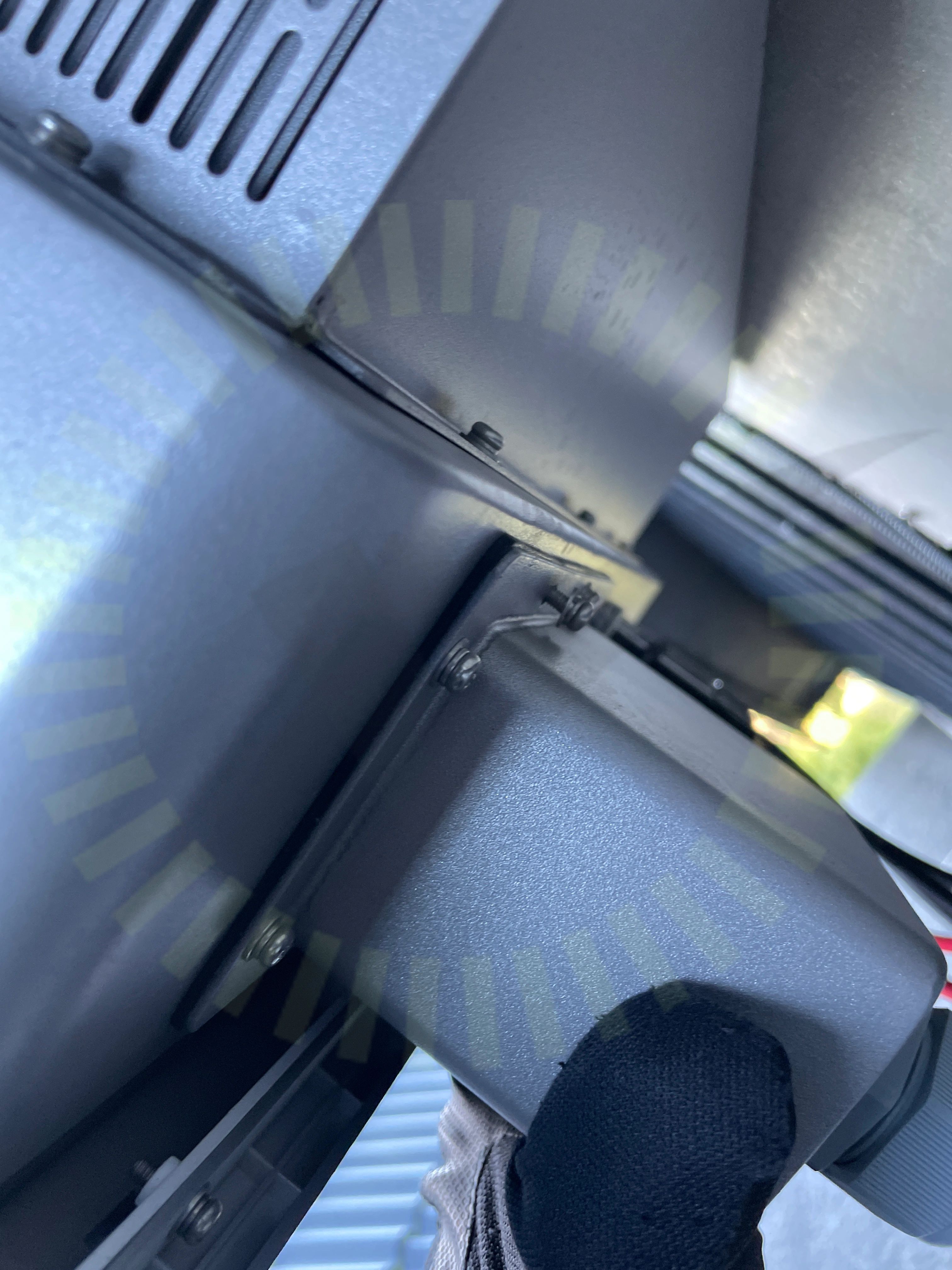

7.3 Förskruvning

Inte godkänd

Tätningslåda är felaktigt monterad och håller inte tätt.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.3, Sida 25

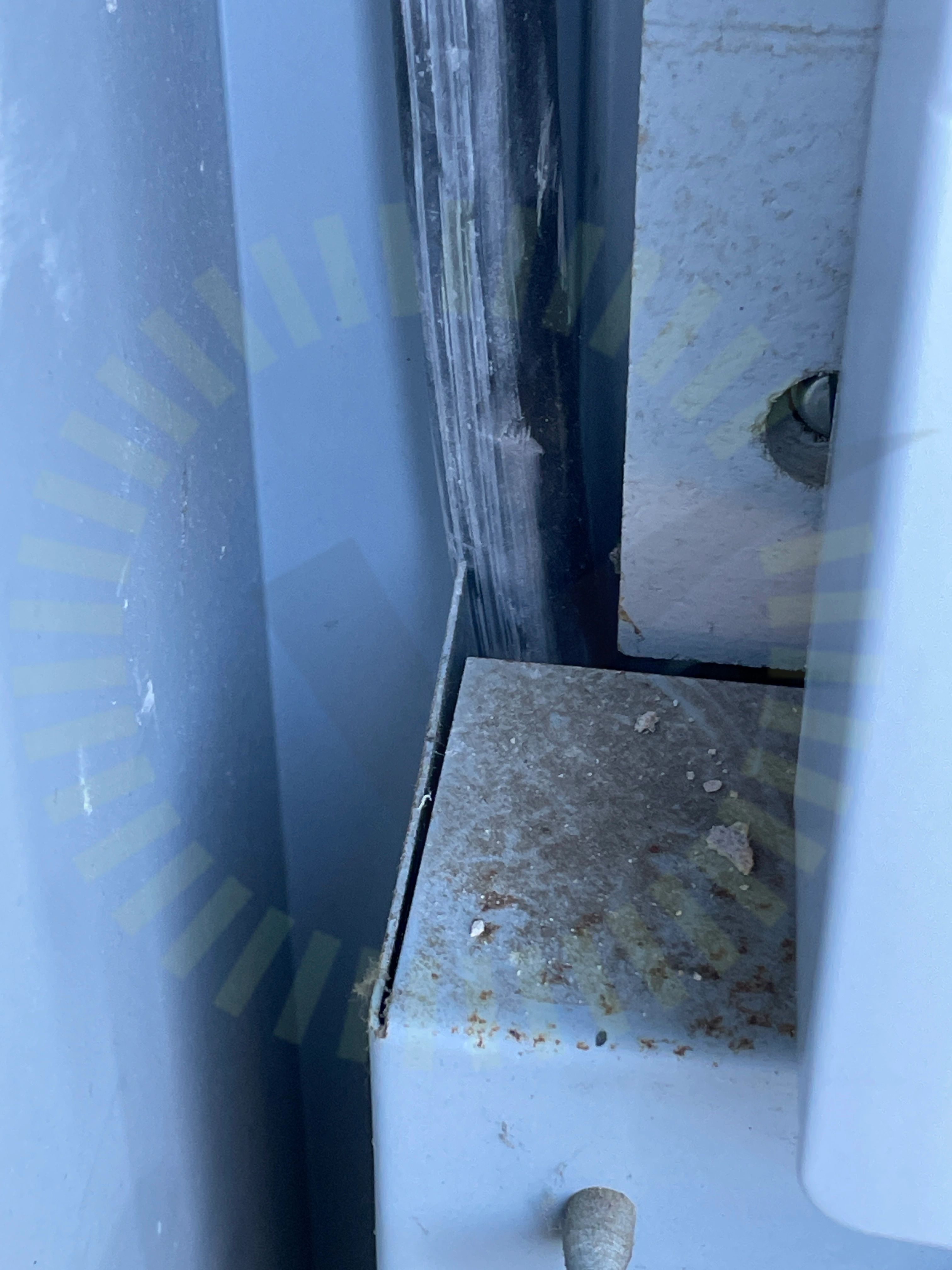

7.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.
