1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.0
Installation genom
Skandica Solar
Datum
14 september 2023
Ort
Olofstorp, Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/24
2.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
2.2 Snö- och Vindlastberäkning
Inte godkändLastberäkningen anger ett avstånd mellan skenorna på 88cm +/- 10cm.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
22/24Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8
Anmärkningar
4/18

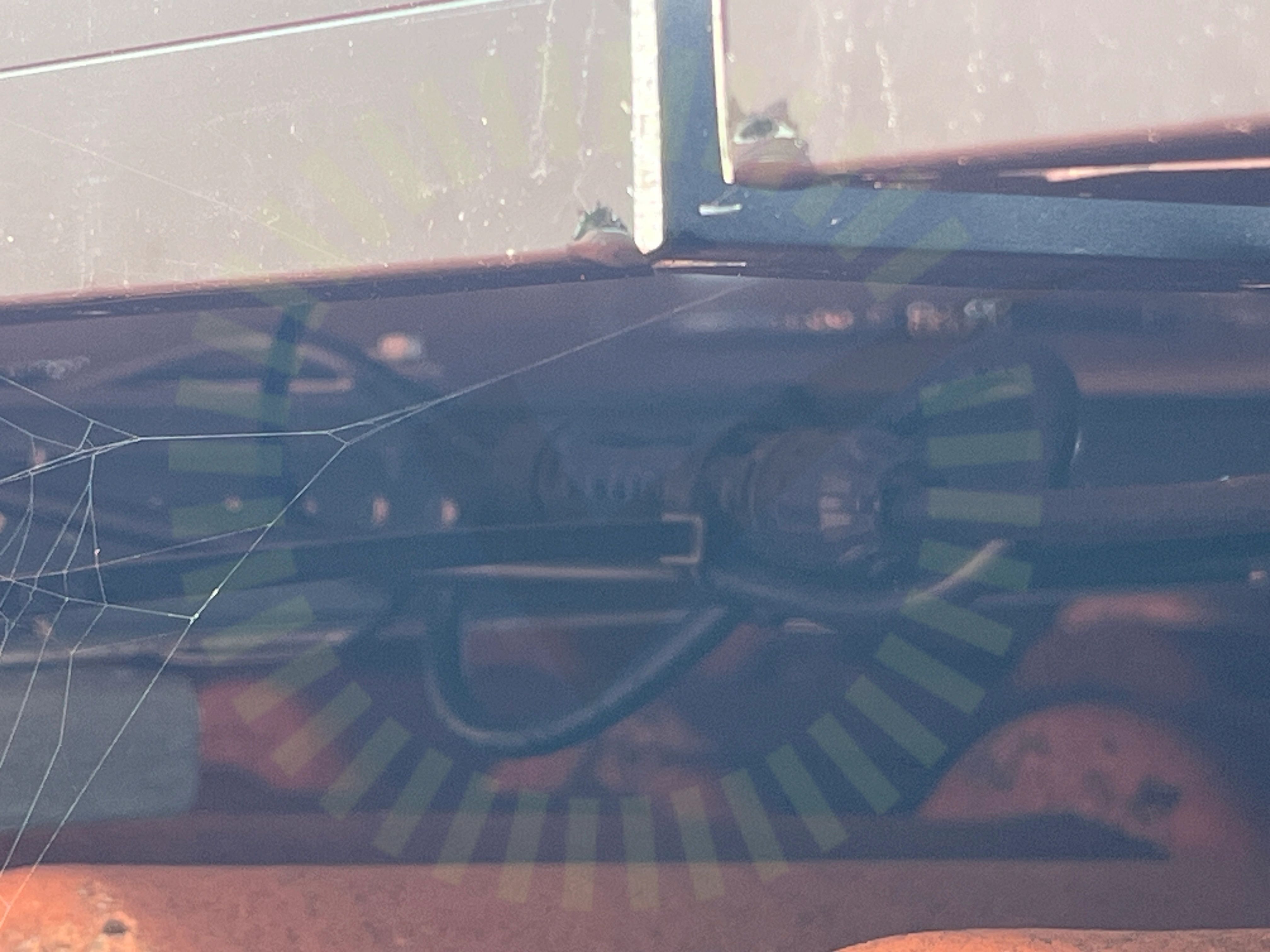

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
3.2 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress.
3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
3.4 Stress på kontakter
Inte godkändKontakten hänger i luften utan tillräckligt stöd.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/18Strängförläggning
Varselmärkning
Anmärkningar
1/5
4.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
7/36
5.1 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter snabbare än rekommenderat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211
5.2 Förskruvning
Inte godkändSkruven är inte åtdragen på förskruvningen.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55
5.3 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
5.4 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

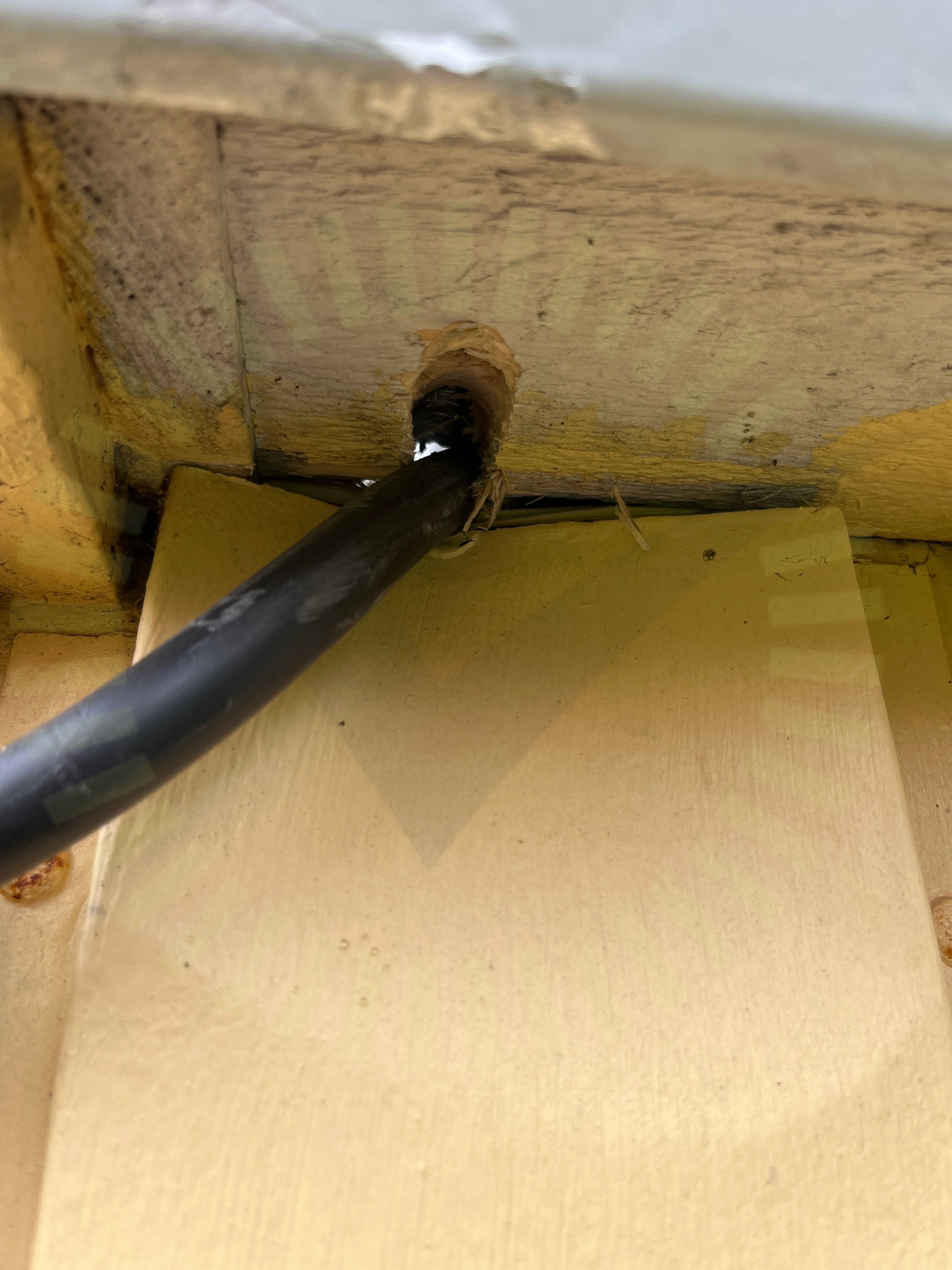

5.5 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
5.6 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

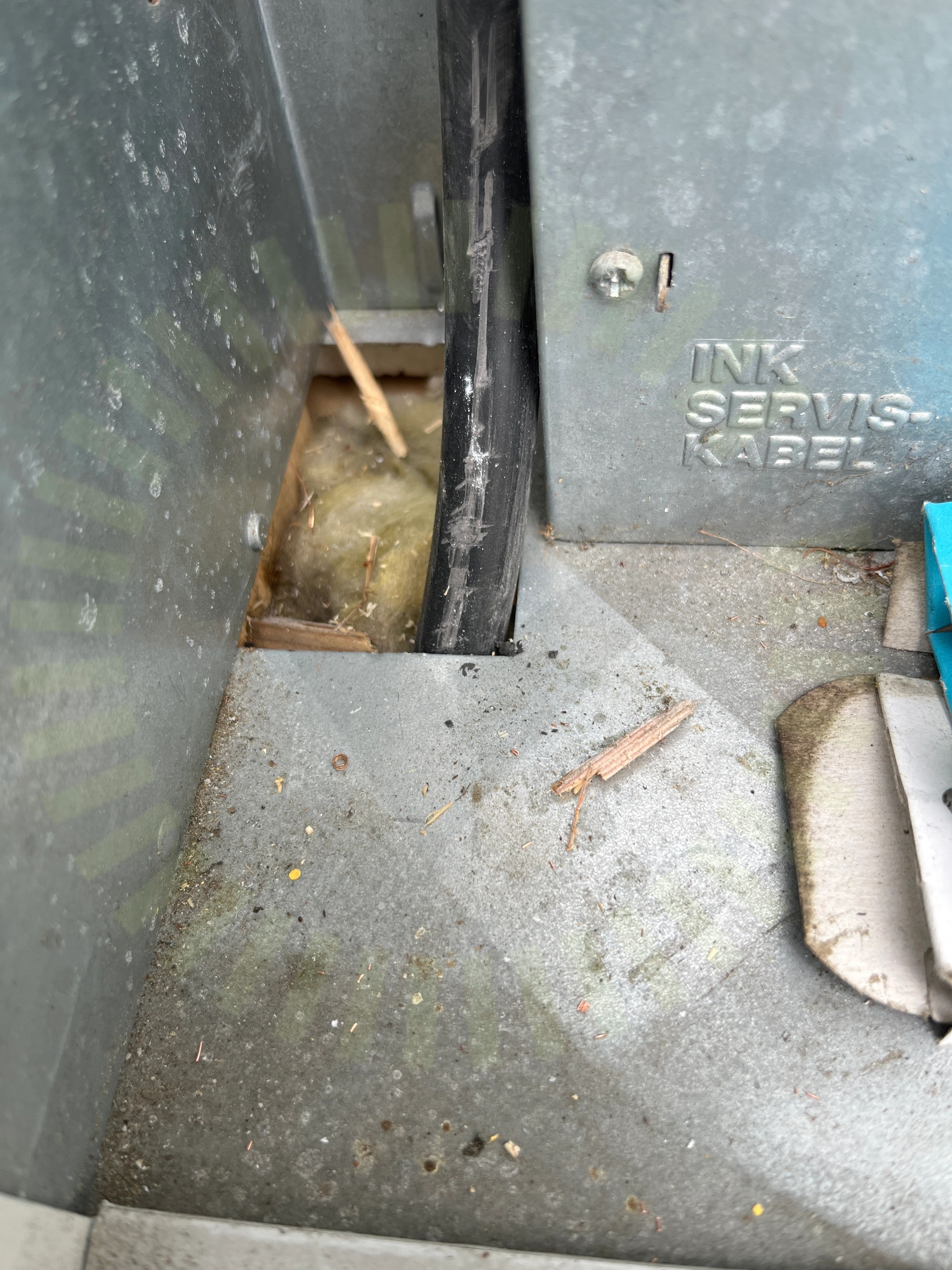

5.7 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
28/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
