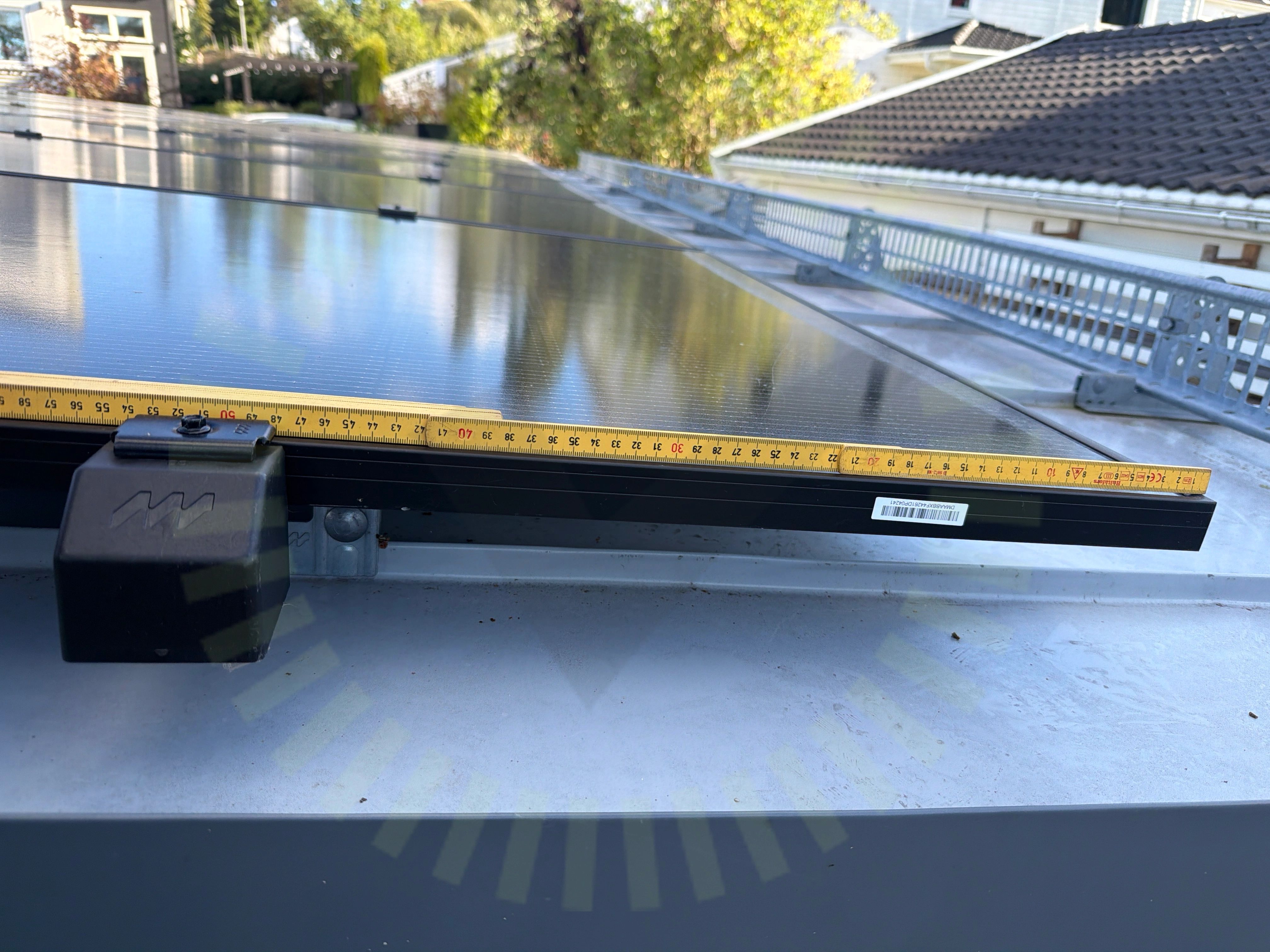

2.1 Nordmounts klämmor klämzon
Inte godkändKlämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.
Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
24 september 2026
Ort
Vallentuna, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
2/17

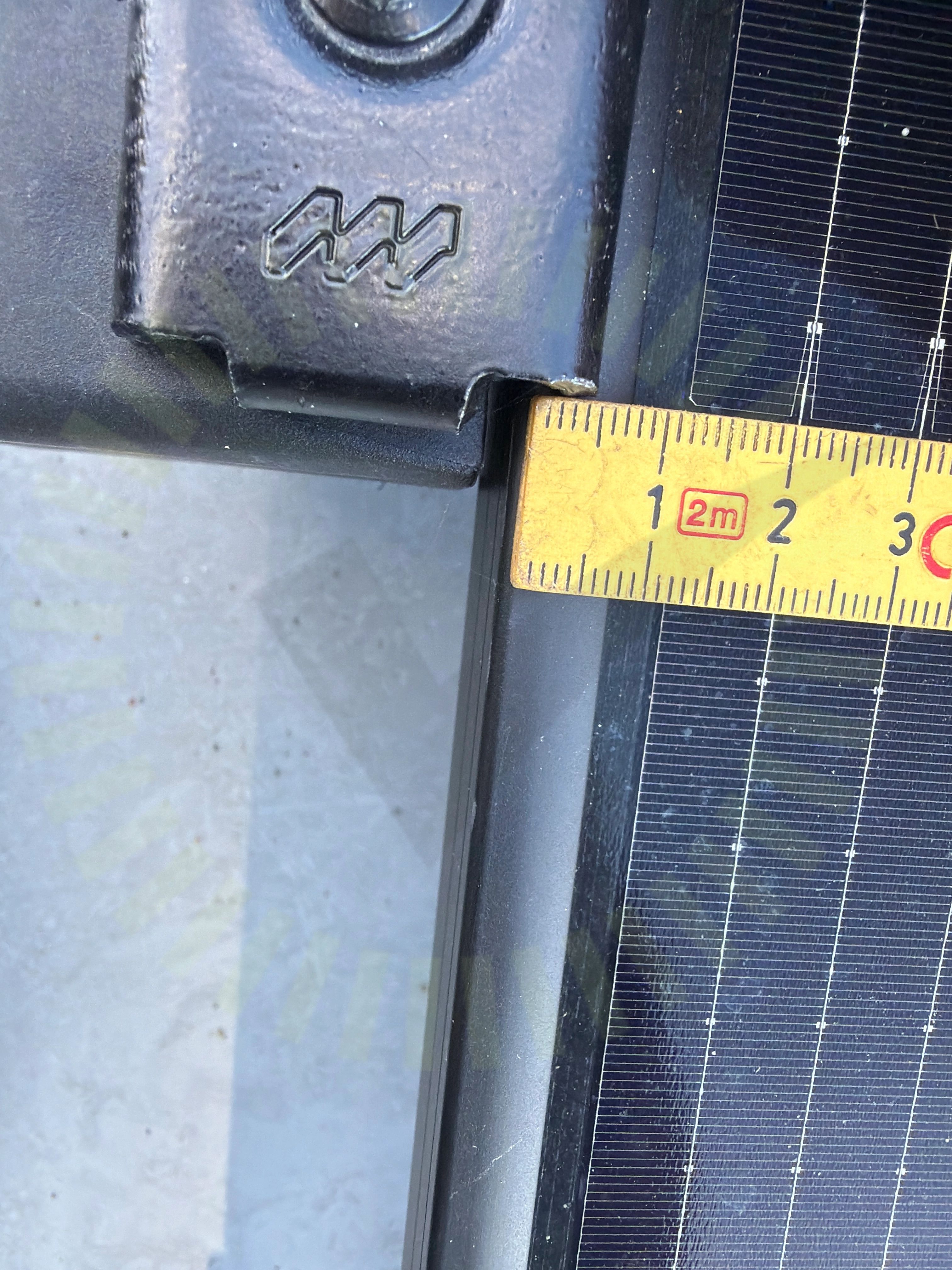

2.2 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Nordmount: Falsad/Klickplåt
Anmärkningar
2/20

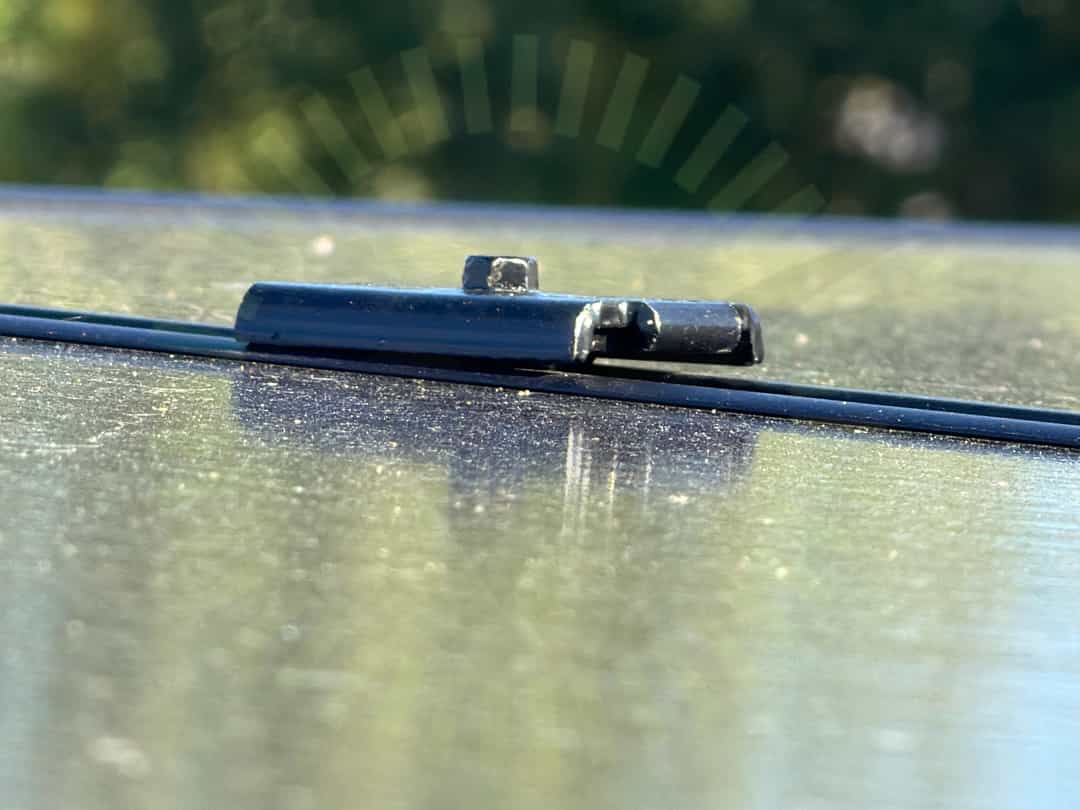

3.1 Mittklämmor
Inte godkändMittfästen ligger inte mot panelram.

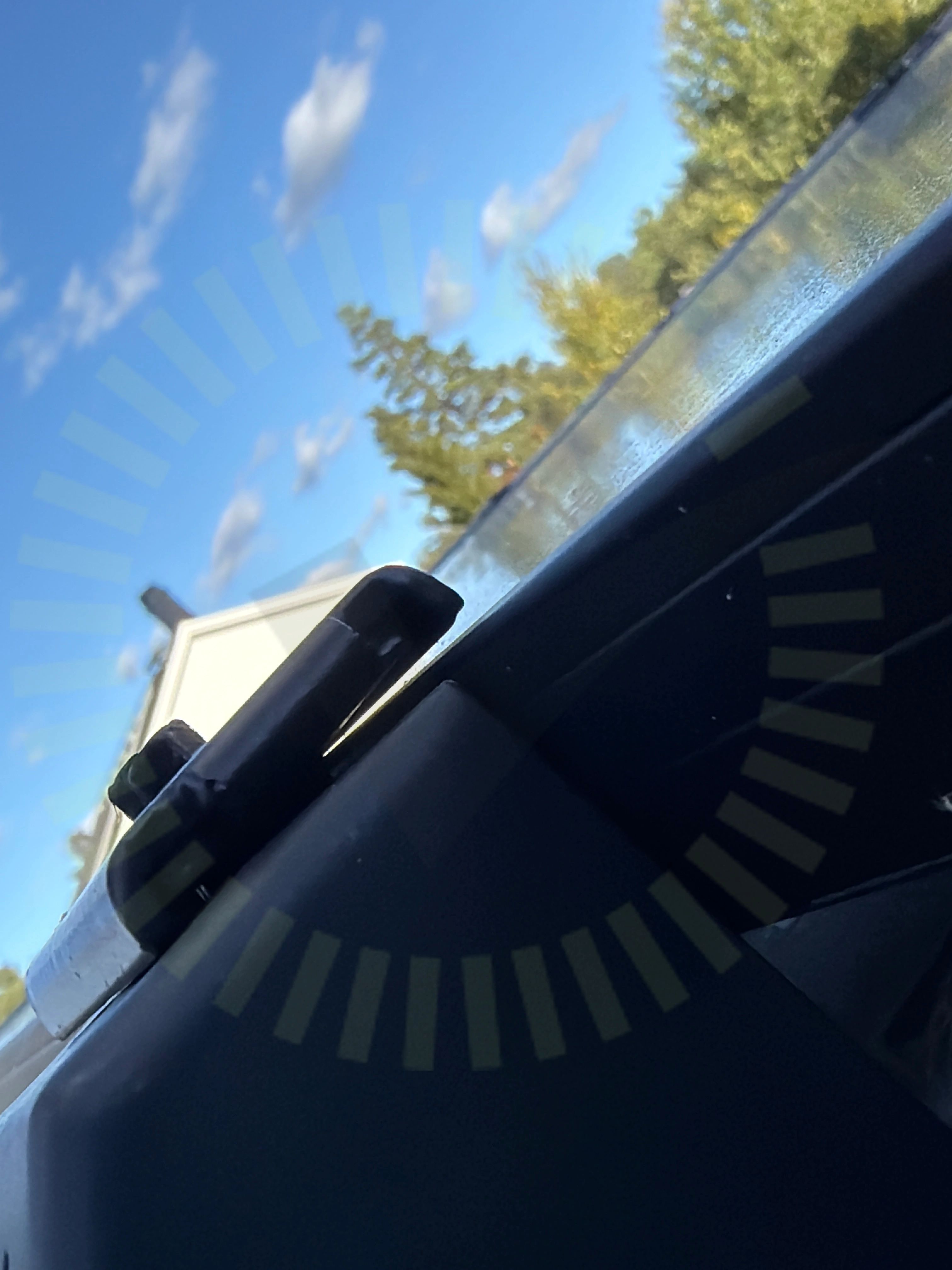

3.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Falsad/Klickplåt - monteringsanvisning, Sida 3-4
Godkända kontrollpunkter
18/20CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringVal av klämmaVäderbeständigt material
Sigenergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
1/494.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. PV skylt är satt till vänster om ytterdörren, en plats det inte finns krav på att den ska sitta.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
48/49AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
