Besiktningsrapport

9.3

Installation genom

Delidel

Datum

30 april 2024

Ort

Göteborg

Län

Västra Götalands län

PEN-ledare

Ändklämmor

Underliggande takpanna

+ 5

94% godkända

6% ej godkända

Om installationen

Paneler

Ja Solar: JAM54D41/LB

Montagesystem

IBC: TopFix 200 (Betongkrok)

Växelriktare

SunGrow: SH5-10RT

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Delidel som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, IBC: TopFix 200 (Betongkrok) (22)Tak 1, Ja Solar: JAM54D41/LB (15)Undercentral (6)Varselmärkning (7)Växelriktare (68)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

2/22

4.1 Underliggande takpanna

Inte godkänd

Takkrok ligger för nära den underliggande takpannan.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 14

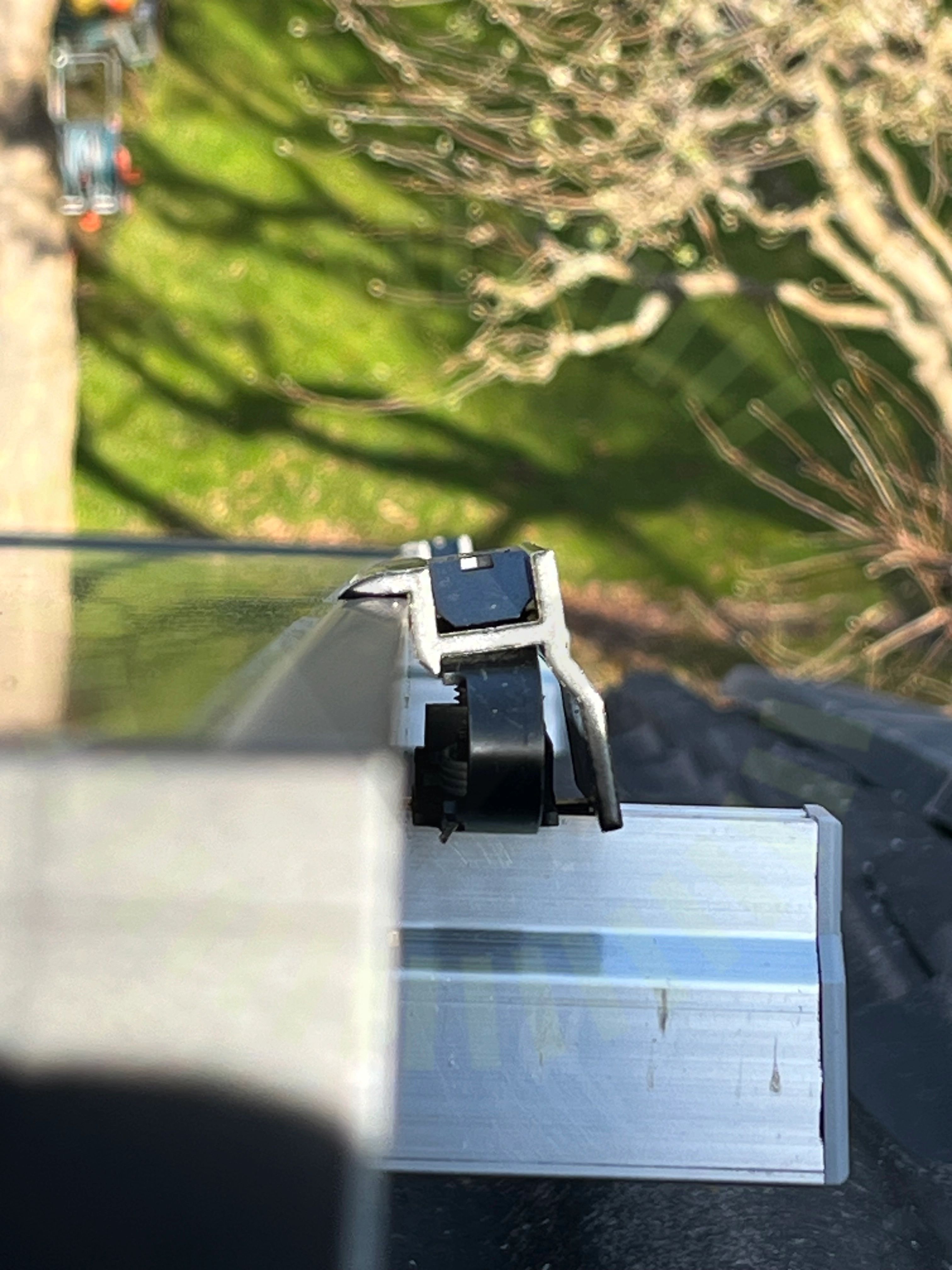

4.2 Ändklämmor

Inte godkänd

Ändklämman är gjord för en panel med högre panelram.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 68

Godkända kontrollpunkter

20/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Placering

Råspontsinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Väderbeständigt material

Tak 1, Ja Solar: JAM54D41/LB

Godkända kontrollpunkter

14/15

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/7

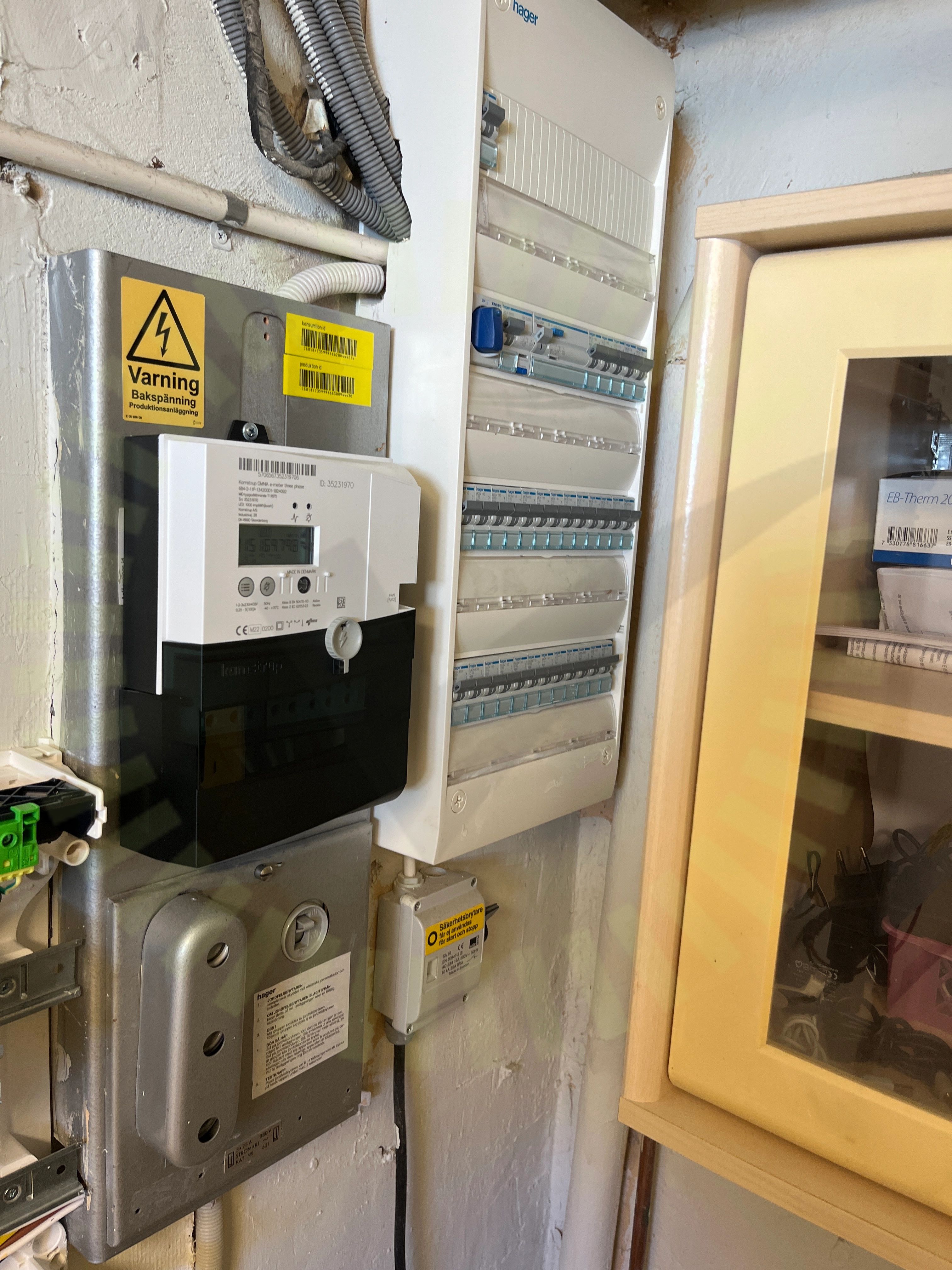

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

6/7

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/68

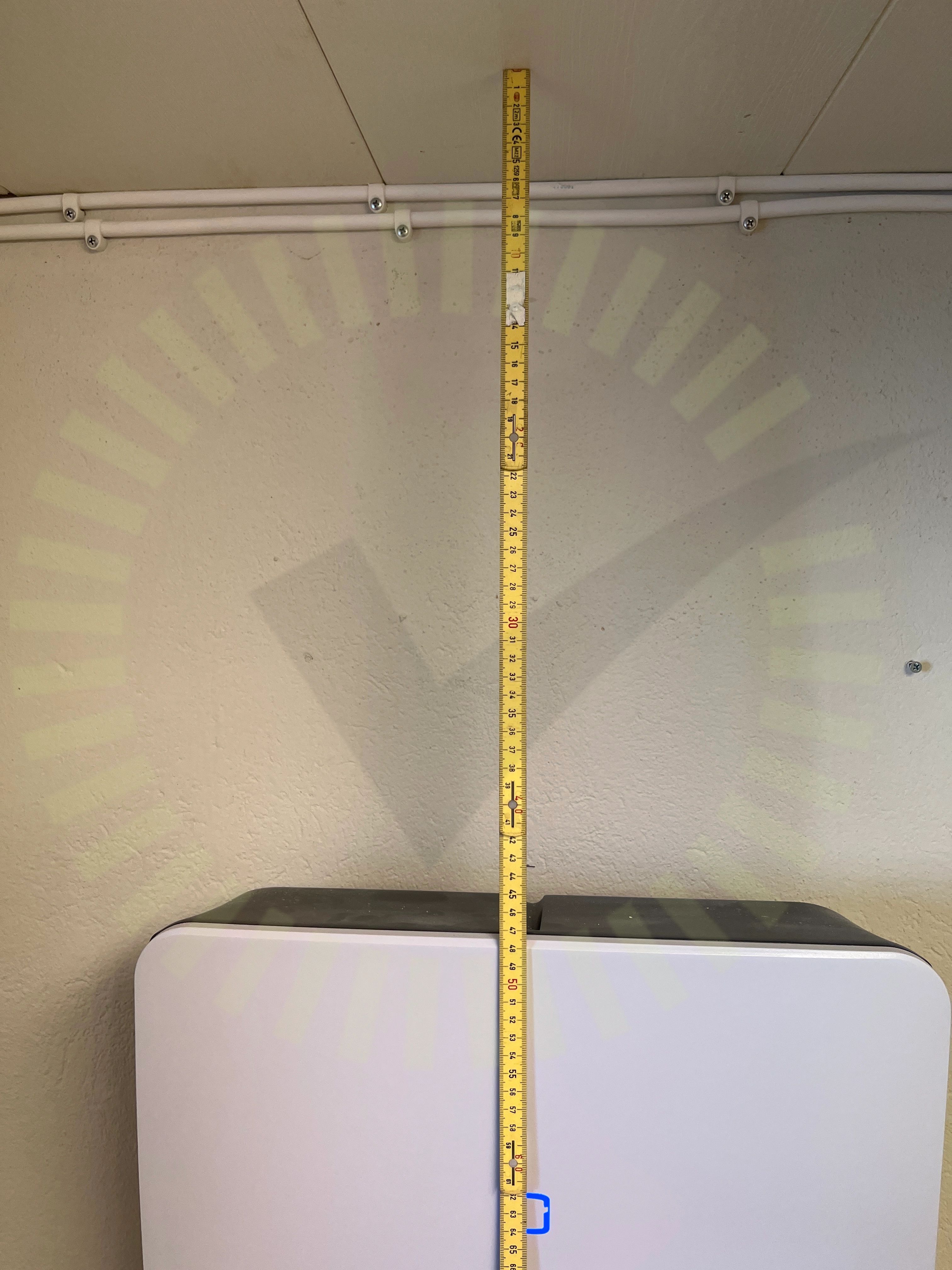

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

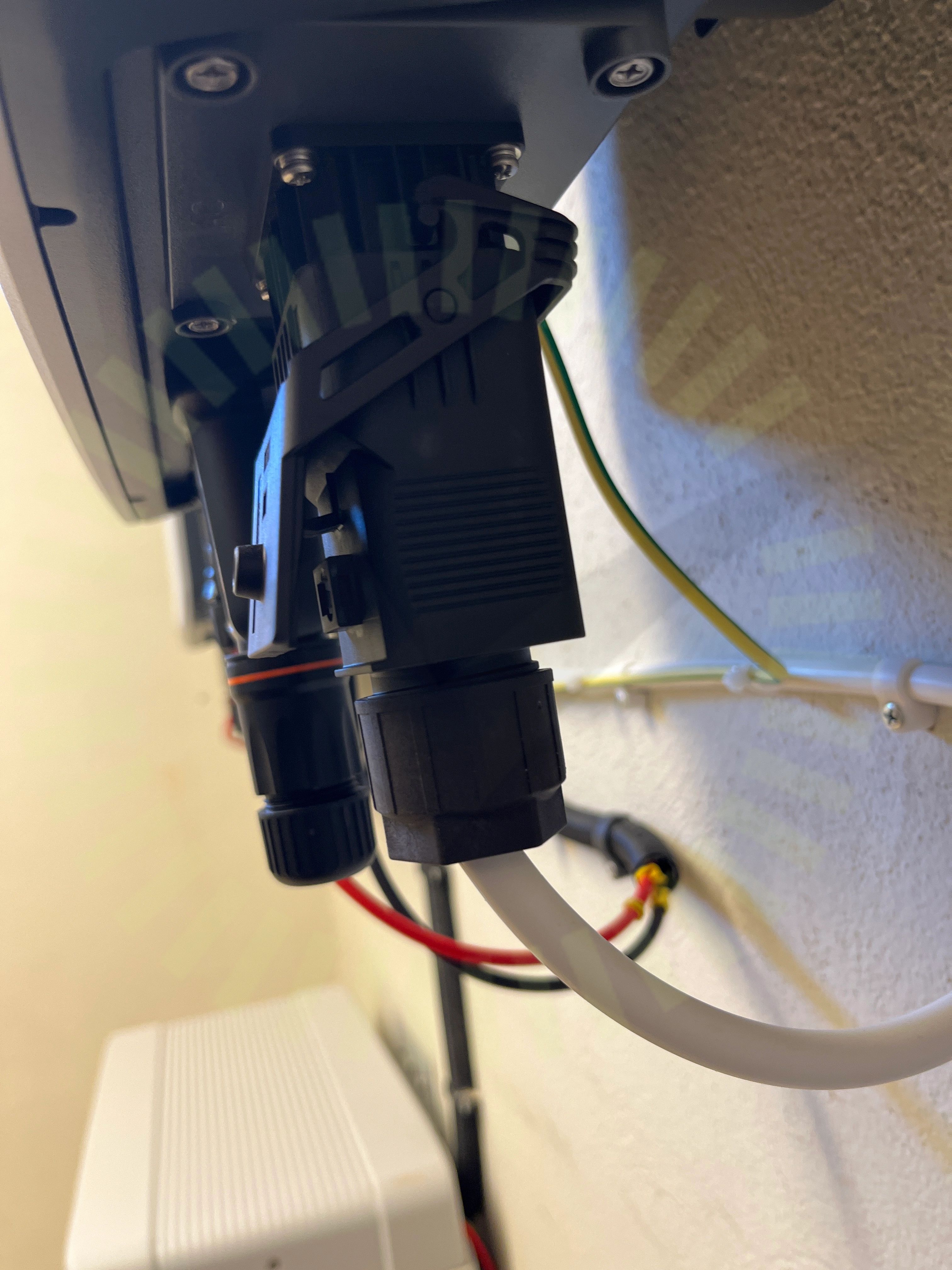

8.2 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

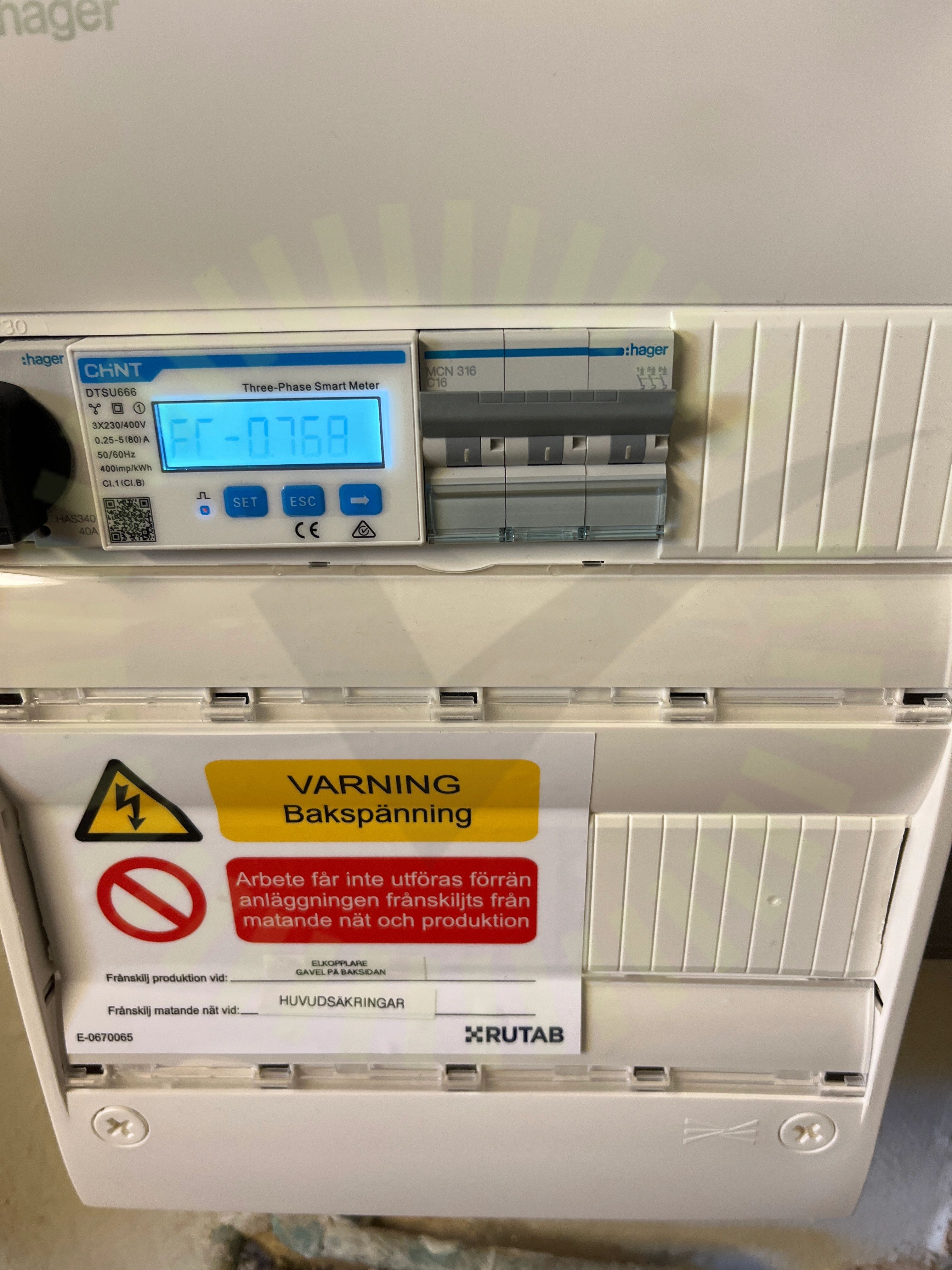

8.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

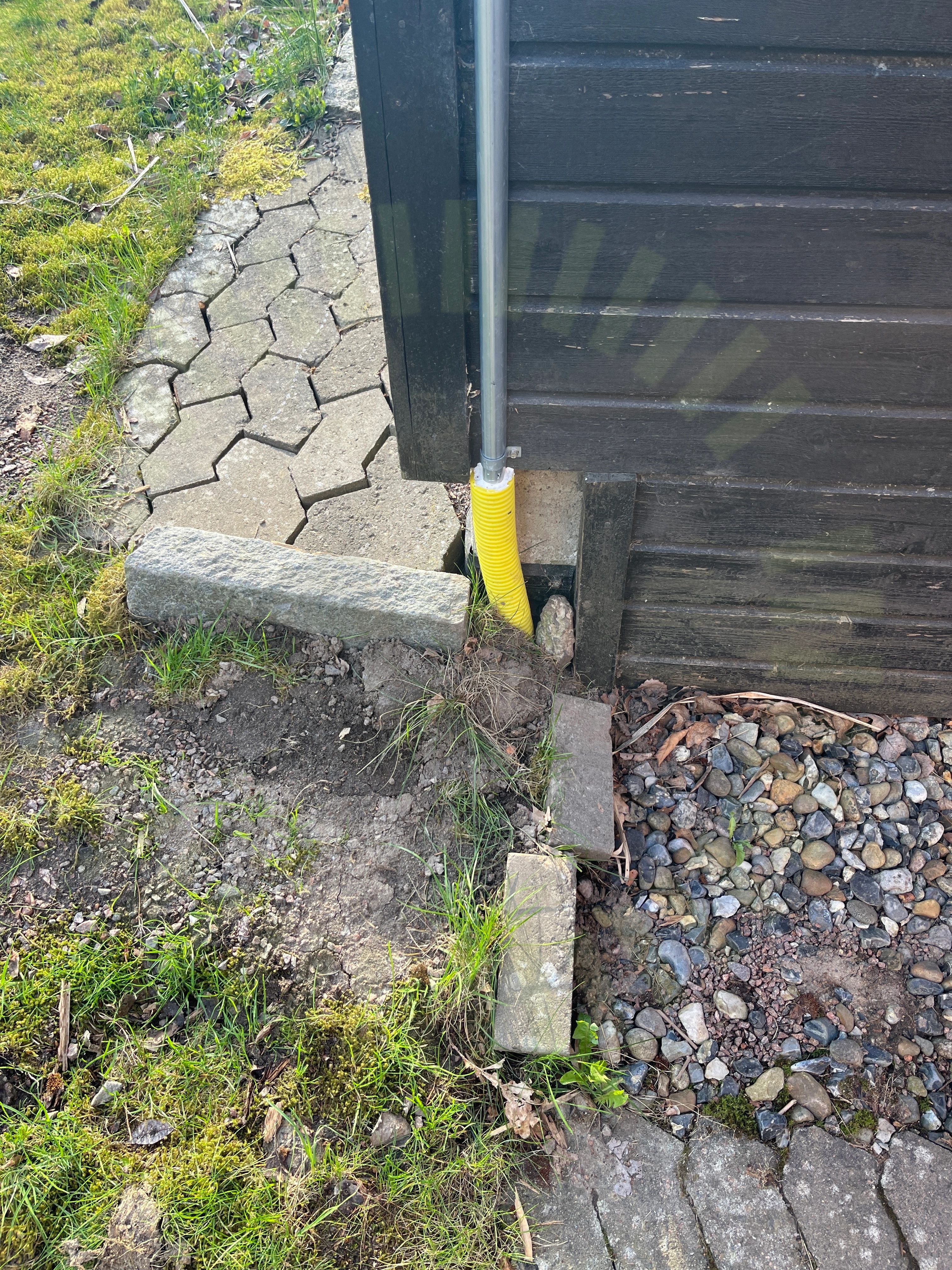

8.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

8.5 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

63/68

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Tillgänglighet

Väderskydd

Växelriktarens IP klassning
