Besiktningsrapport

8.9

Installation av

Solcellsproffsen

Datum

19 juli 2023

Ort

Södertälje, Stockholms län

Fästens placering

Kontaktdon

Fästens placering

+ 7

92% godkända

8% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

Van der Valk: ValkPitched - Clamp

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Carport, DMEGC: DM(XXX)M10-66HBB/-V (15)Carport, Van der Valk: ValkPitched - Clamp (22)Huvudbyggnad, DMEGC: DM(XXX)M10-66HBB/-V (15)Huvudbyggnad, ESDEC Lutande Panntak (30)Optimerare (5)Säkerhetsbrytare AC (6)Undercentral (9)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

4/4

Ansluten elsäkerhetsverket

Avtal

Mätprotokoll DC

Strängschema

Carport, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/15

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

13/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Carport, Van der Valk: ValkPitched - Clamp

Godkända kontrollpunkter

19/19

Avstånd panna

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning Råspont

Infästning Takstol

Infästningarnas CC mått

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Panelramens tjocklek

Placering

Skador

Skenornas infästning

Skenornas skarv

Skenornas överhäng

Slutfäste

Snö- och Vindlastberäkning

Väderbeständigt material

Huvudbyggnad, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/15

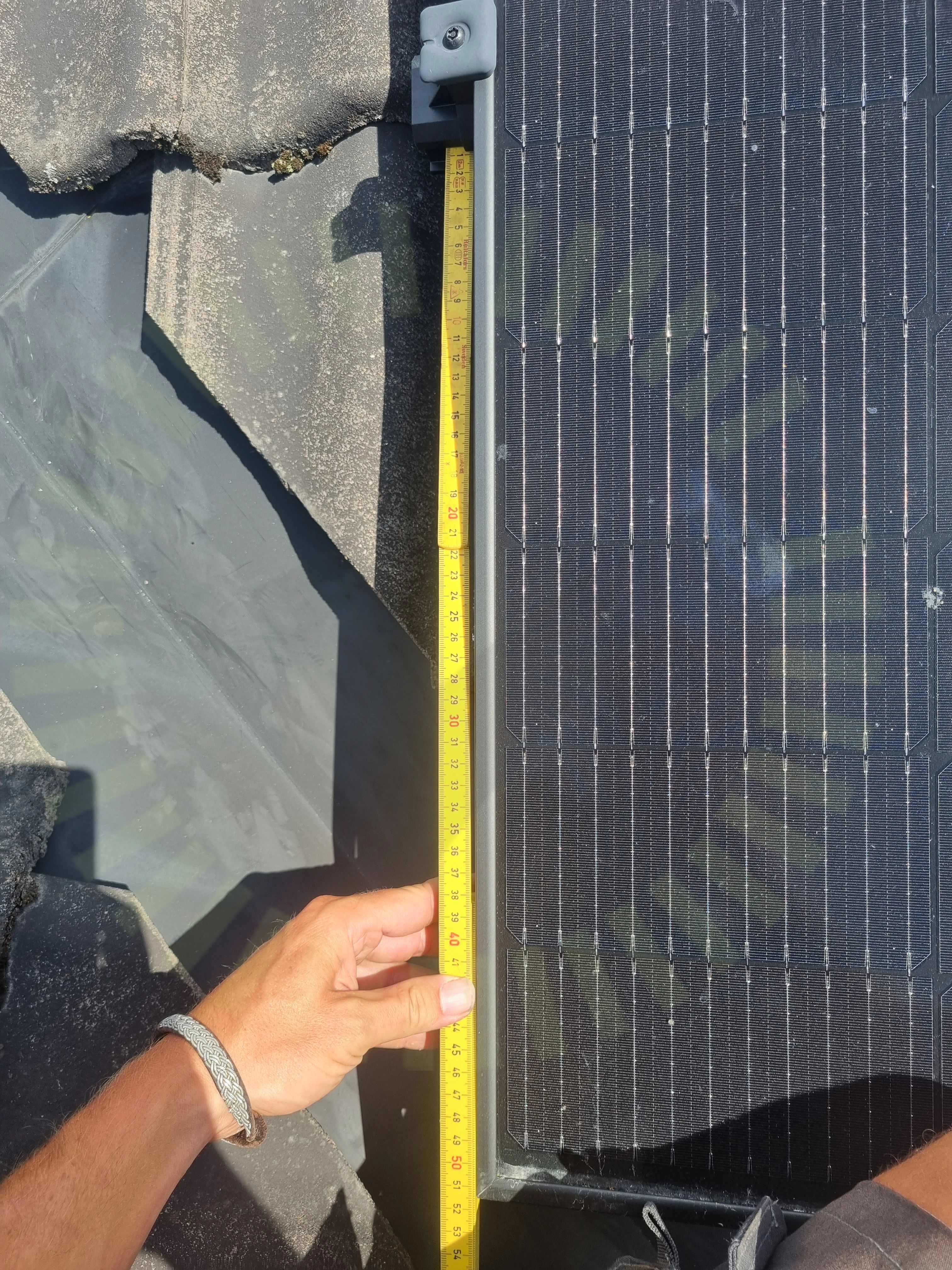

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

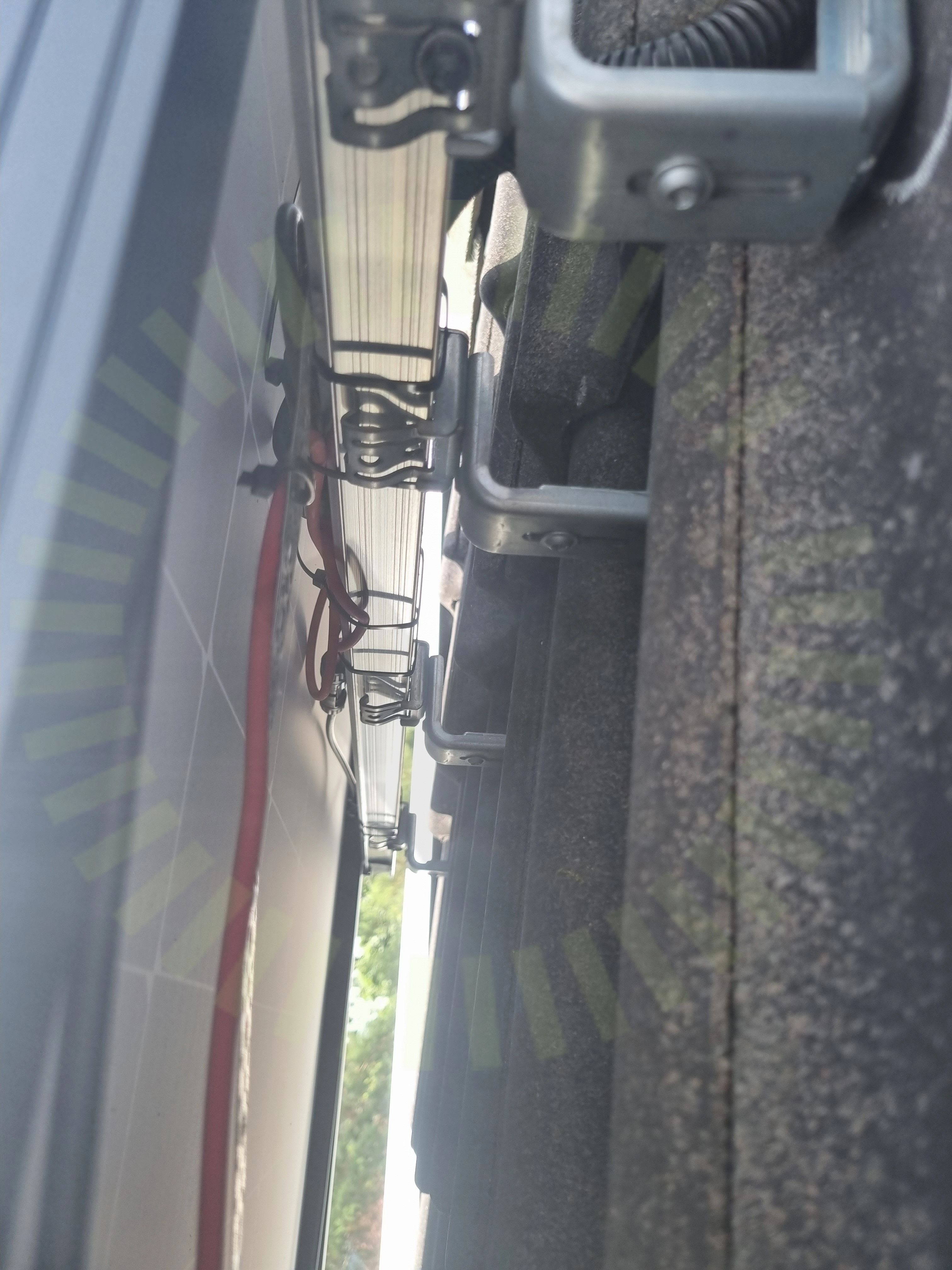

4.2 Föremål mot bakstycke

Inte godkänd

Föremål mot panelens bakstycke. Detta kan skada panelen genom punktbelastning vid tex snölaster.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

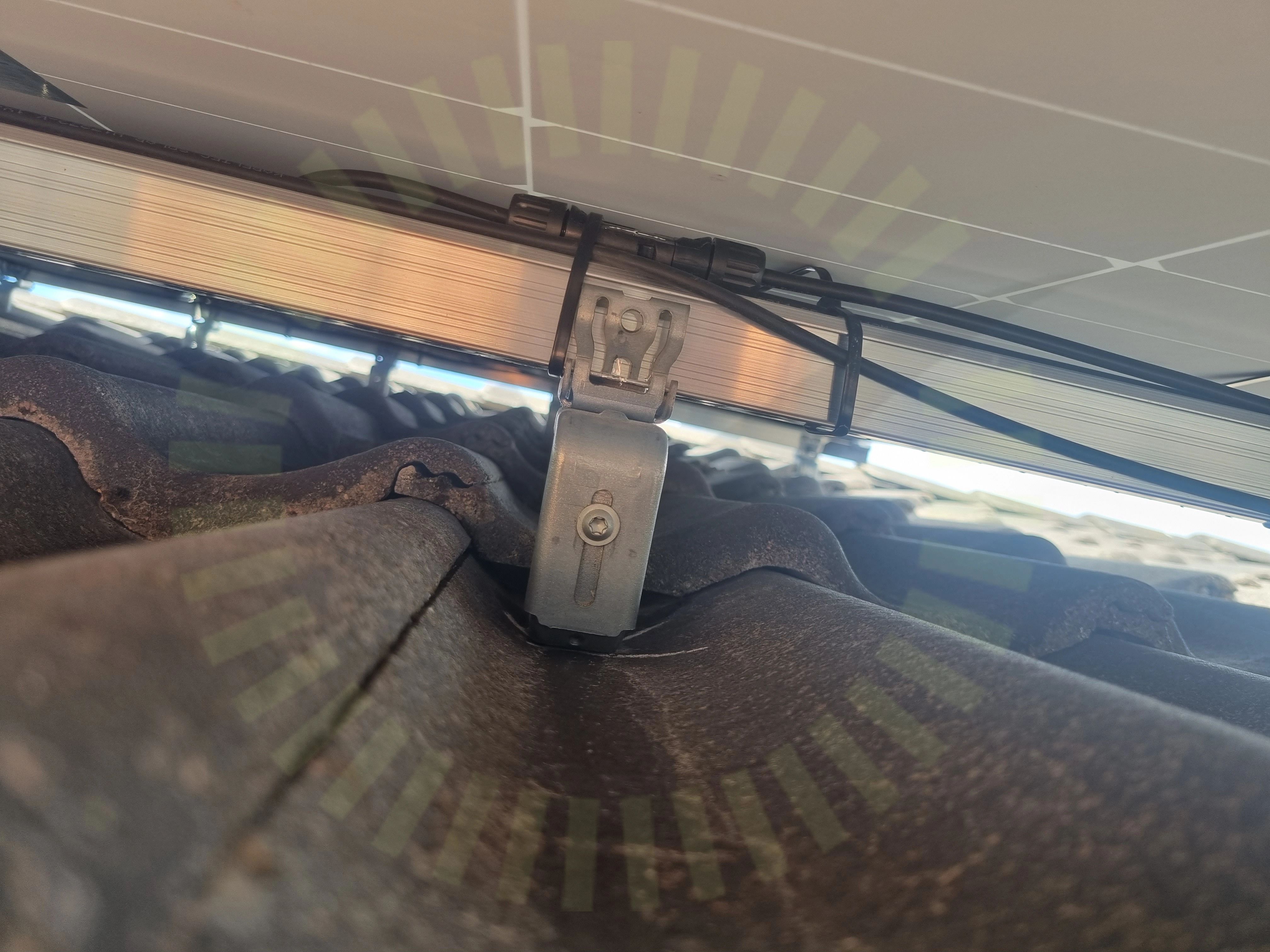

4.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

11/15

Dräneringshål

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Huvudbyggnad, ESDEC Lutande Panntak

Anmärkningar

4/28

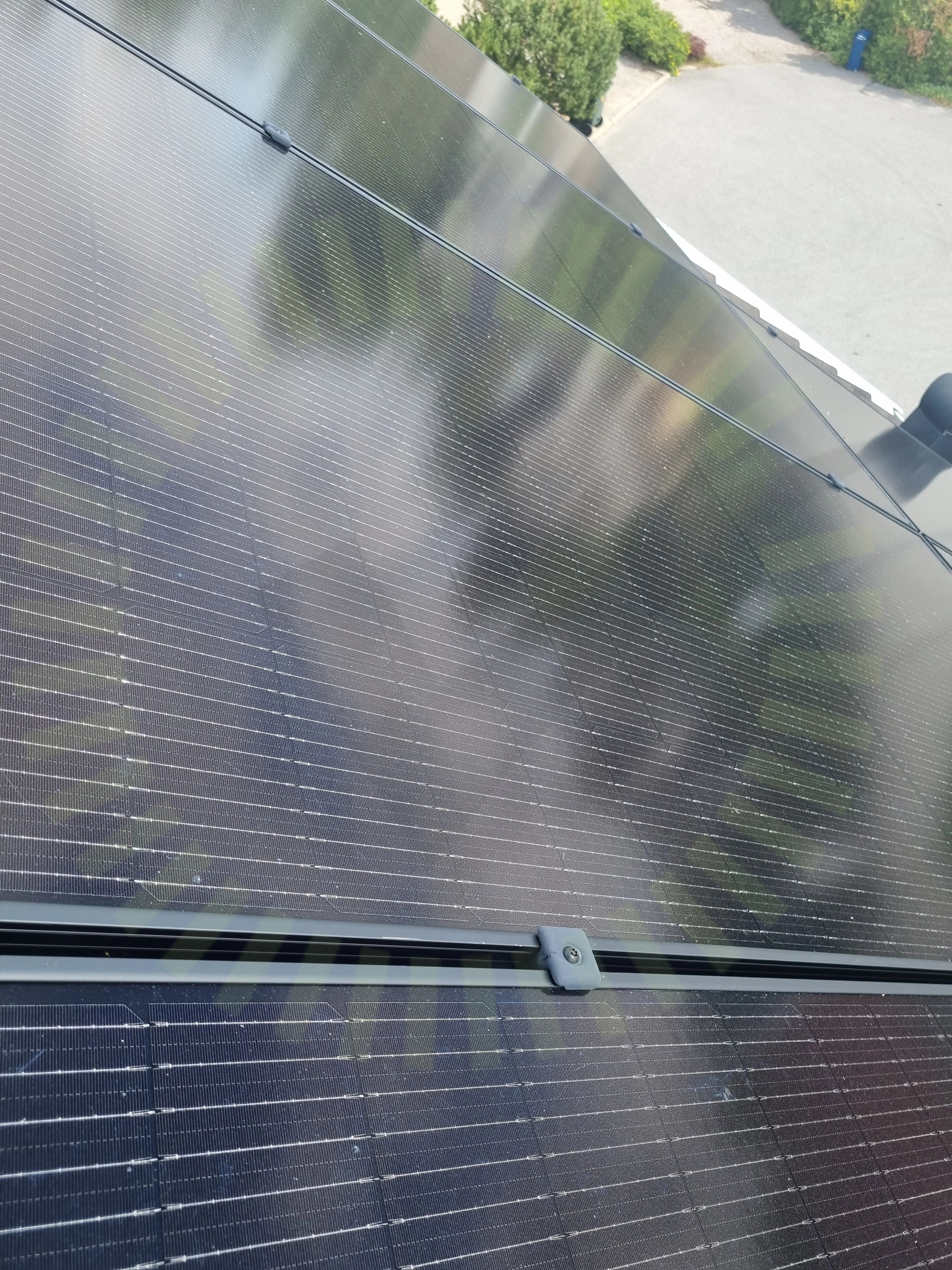

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

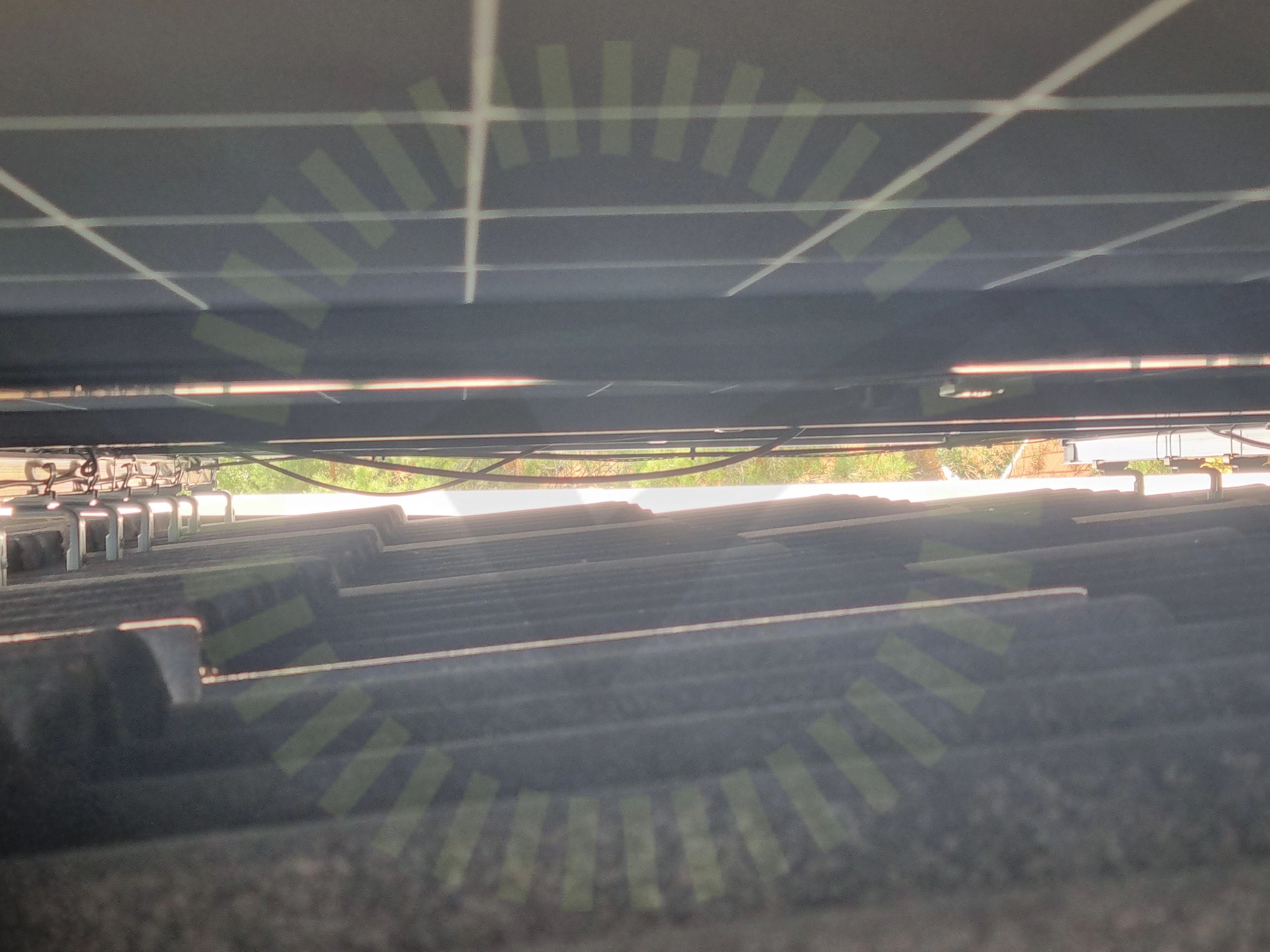

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

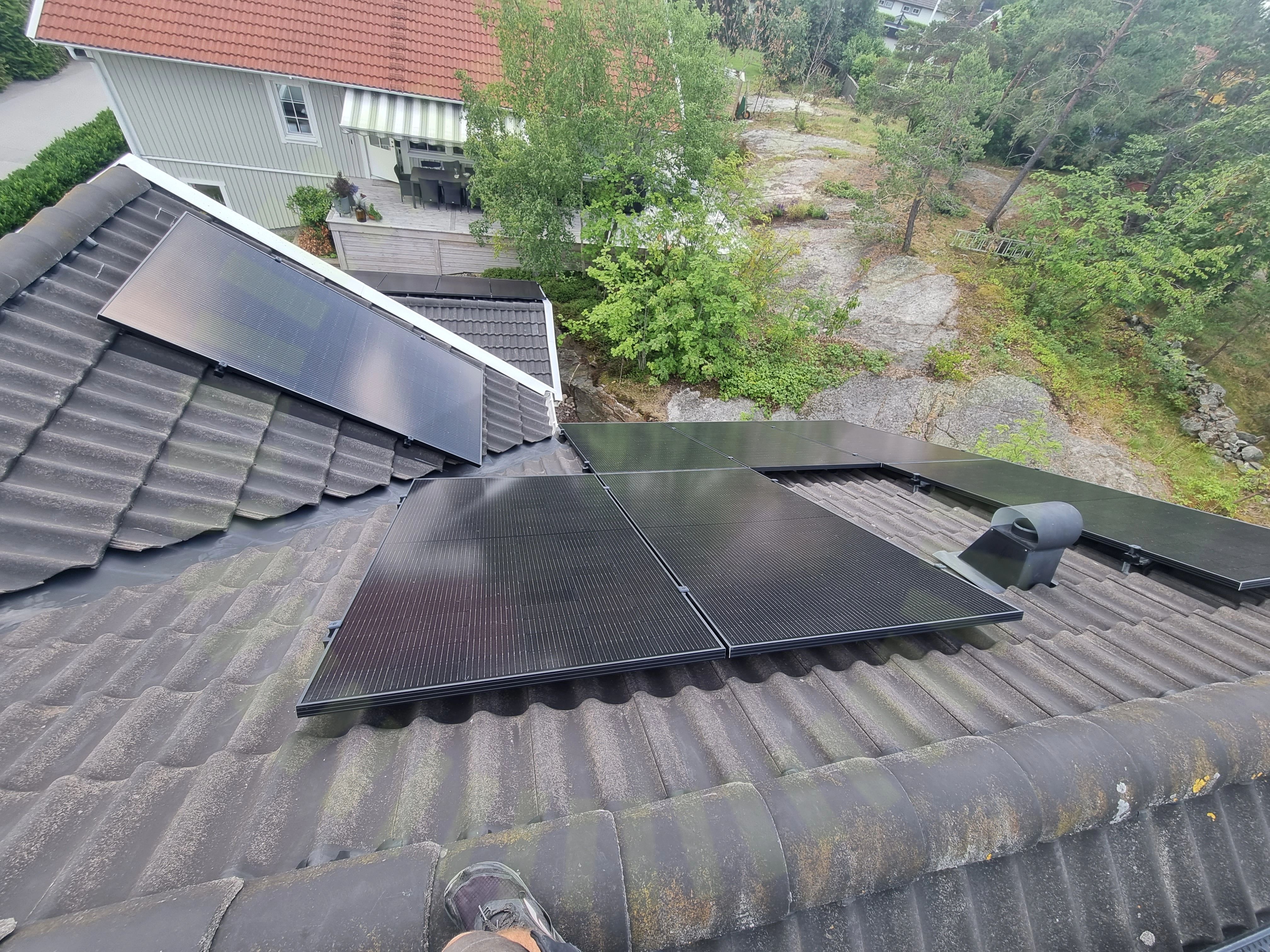

5.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära ränndalen.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

23/28

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Optimerare

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

9.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/33

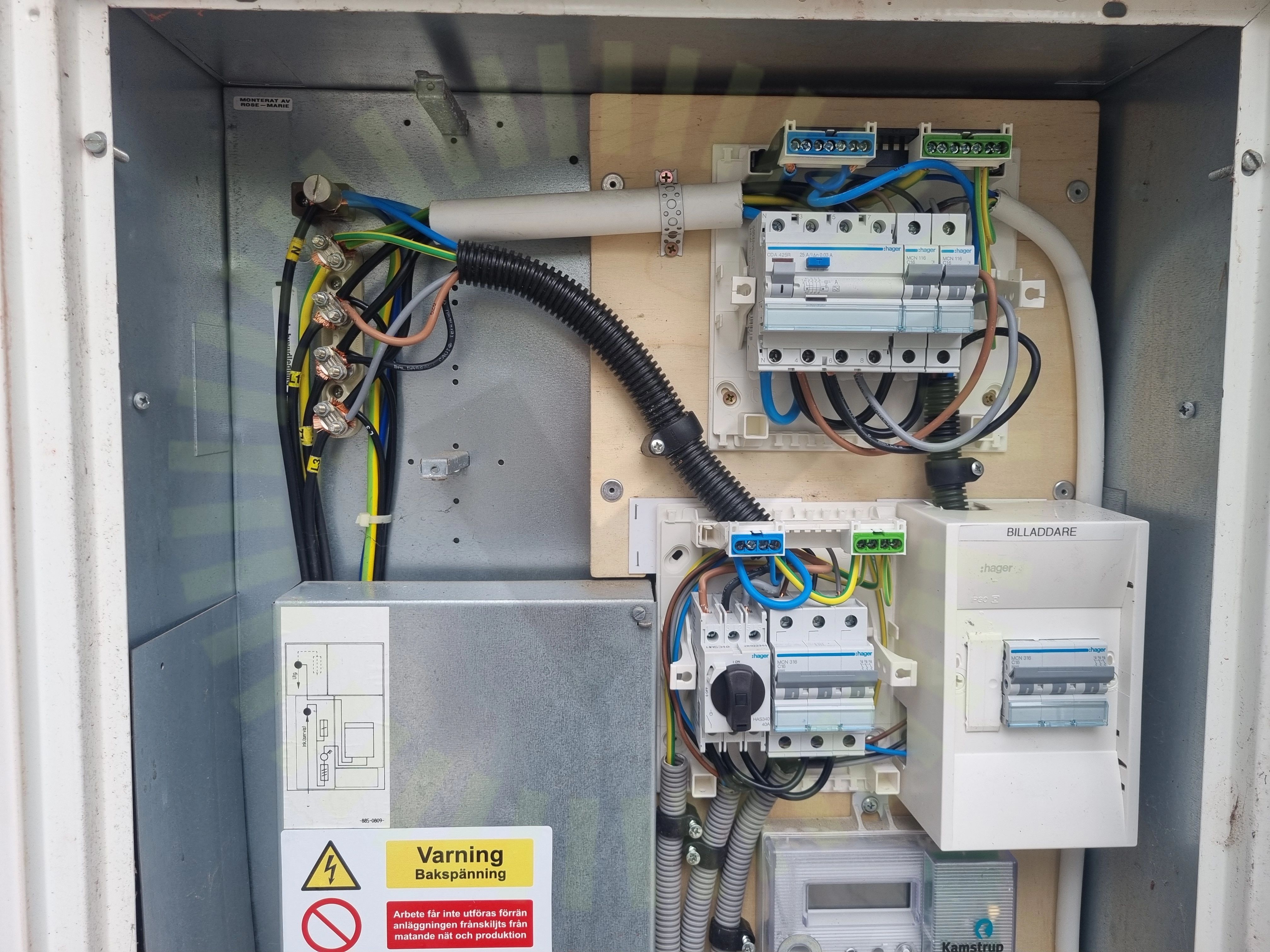

10.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

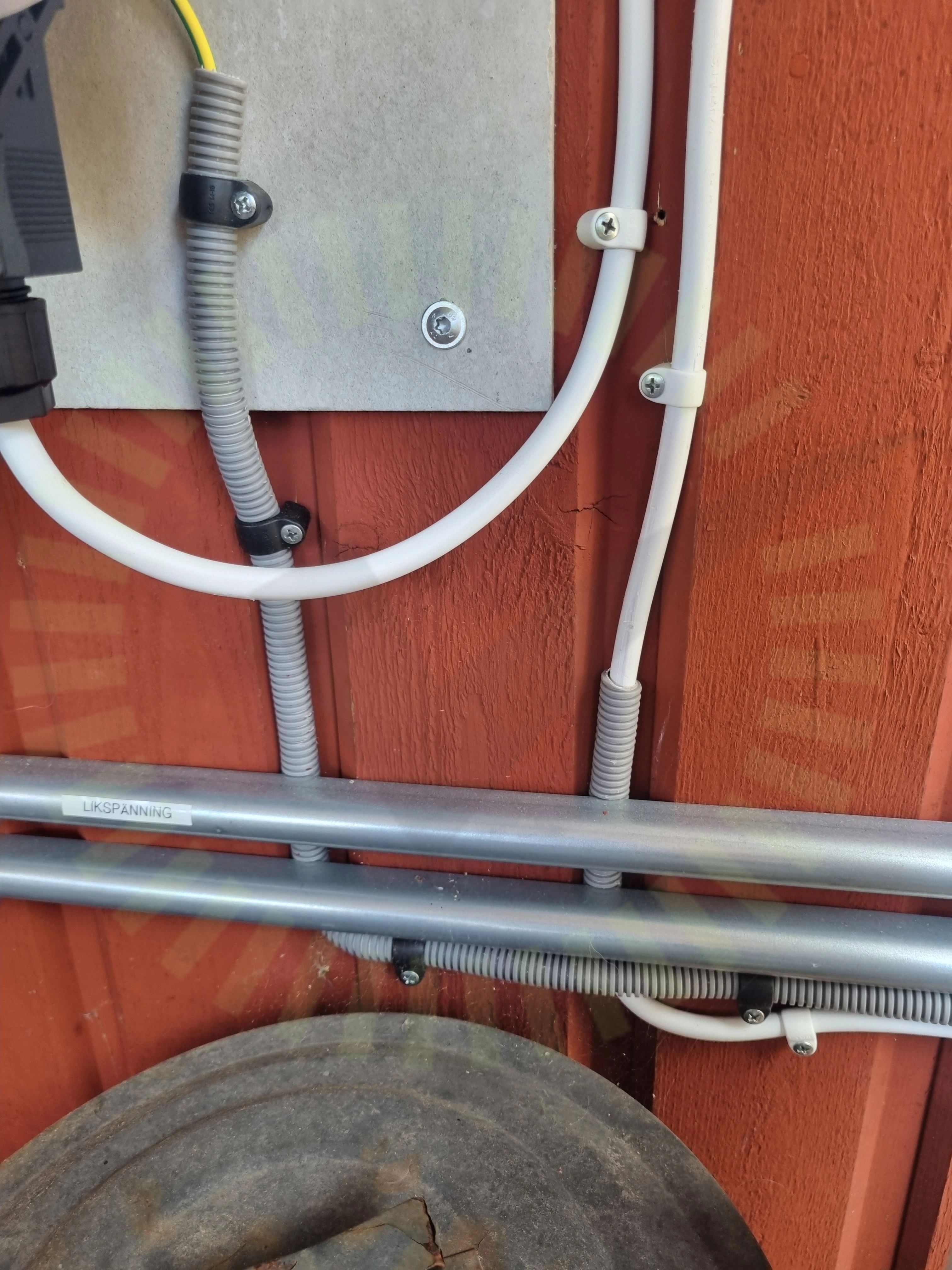

10.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Kabelskydd för jordning och ac kabel är ej för utomhusbruk

Godkända kontrollpunkter

31/33

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation
