1.1 Avtal
Inte godkändKund har inte fått tillgång till appen så han kan se sin produktion. I avtalet står det 2 växelriktare men är bara installerat 1 och kund har inte fått något avdrag på fakturan för detta.
Avtal
Besiktningsrapport
7.6
Installation genom
Solsystem Sverige AB
Datum
19 september 2024
Ort
Mariestad, Västra Götalands län
82% godkända18% ej godkända
Om installationen
PanelerEurener: MEPV 144 HALF-CUT PLUS 450/460Wp
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörSäkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Eurener: MEPV 144 HALF-CUT PLUS 450/460Wp
Anmärkningar
4/14

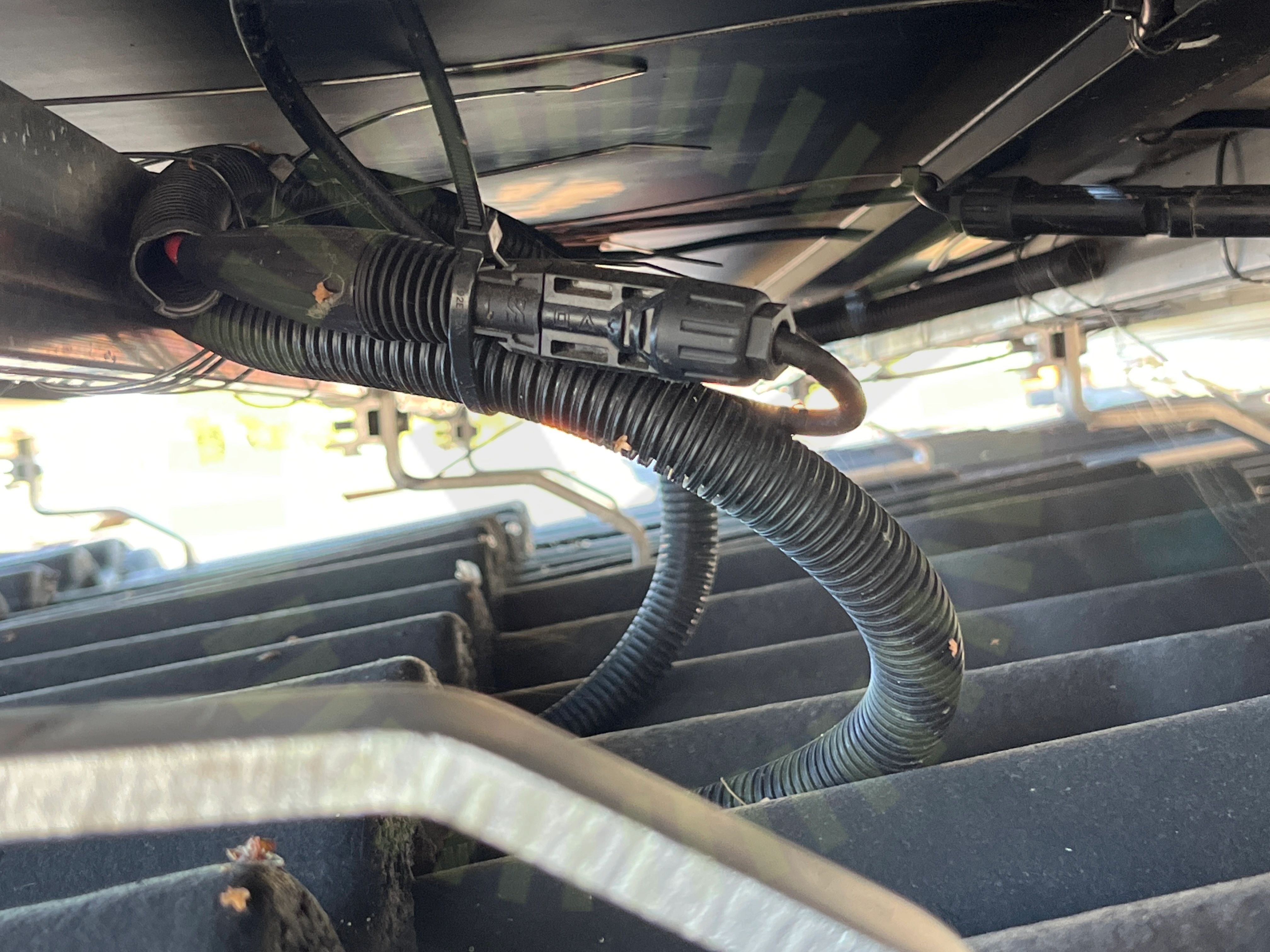

3.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

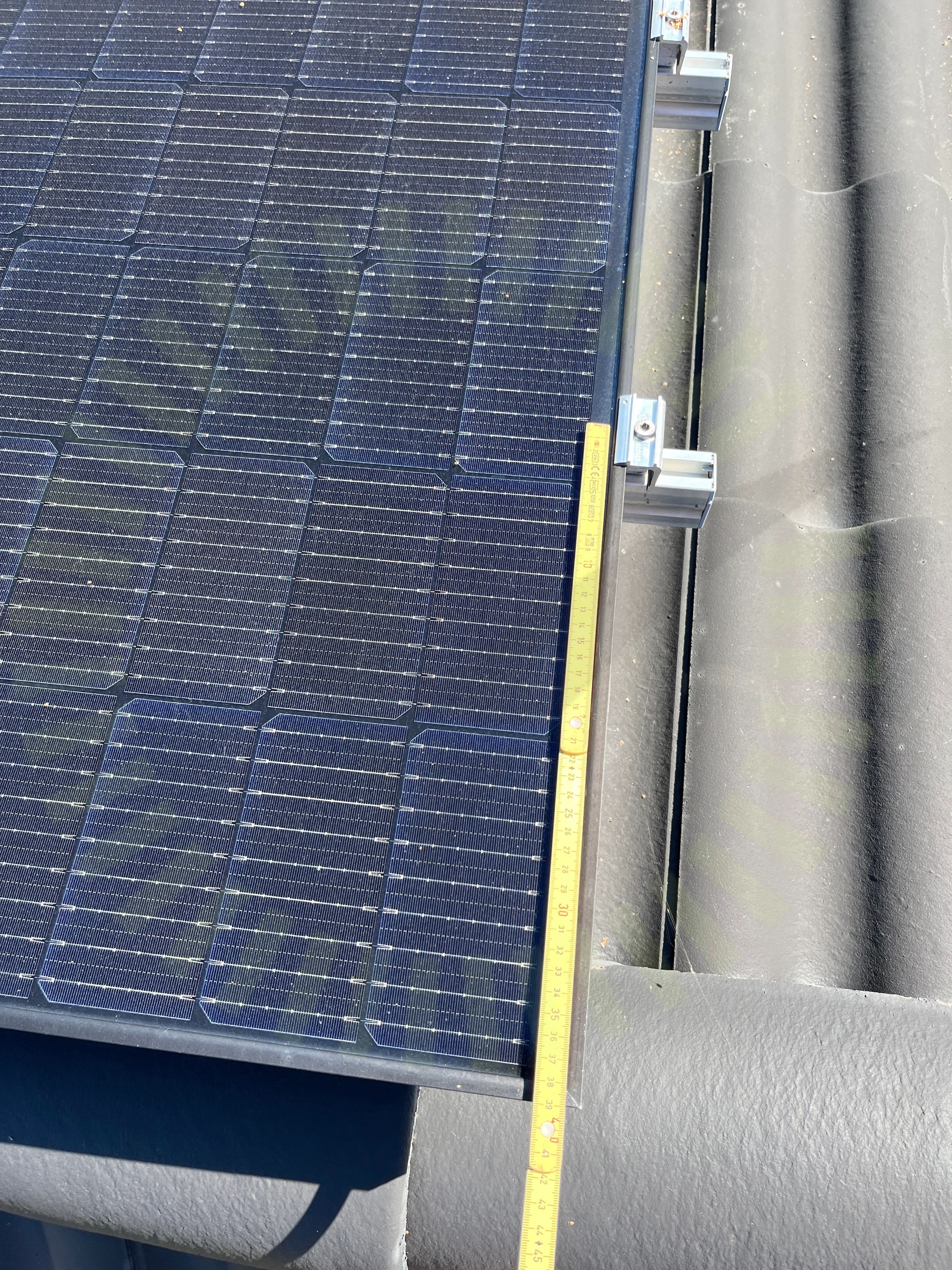

3.2 Klämmornas placering
Inte godkändFästet sitter orimligt långt in från kanten, kortsida.

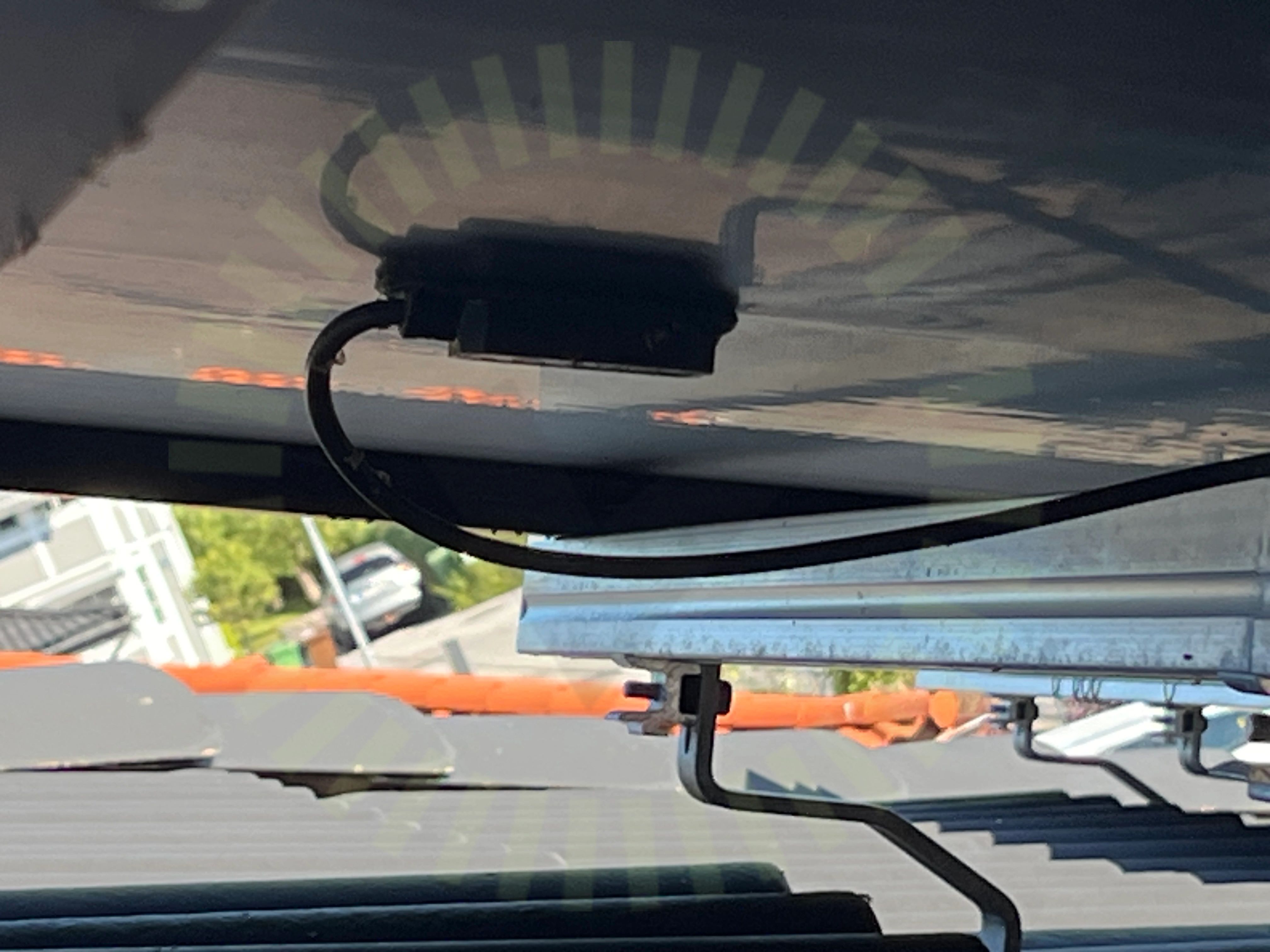

3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

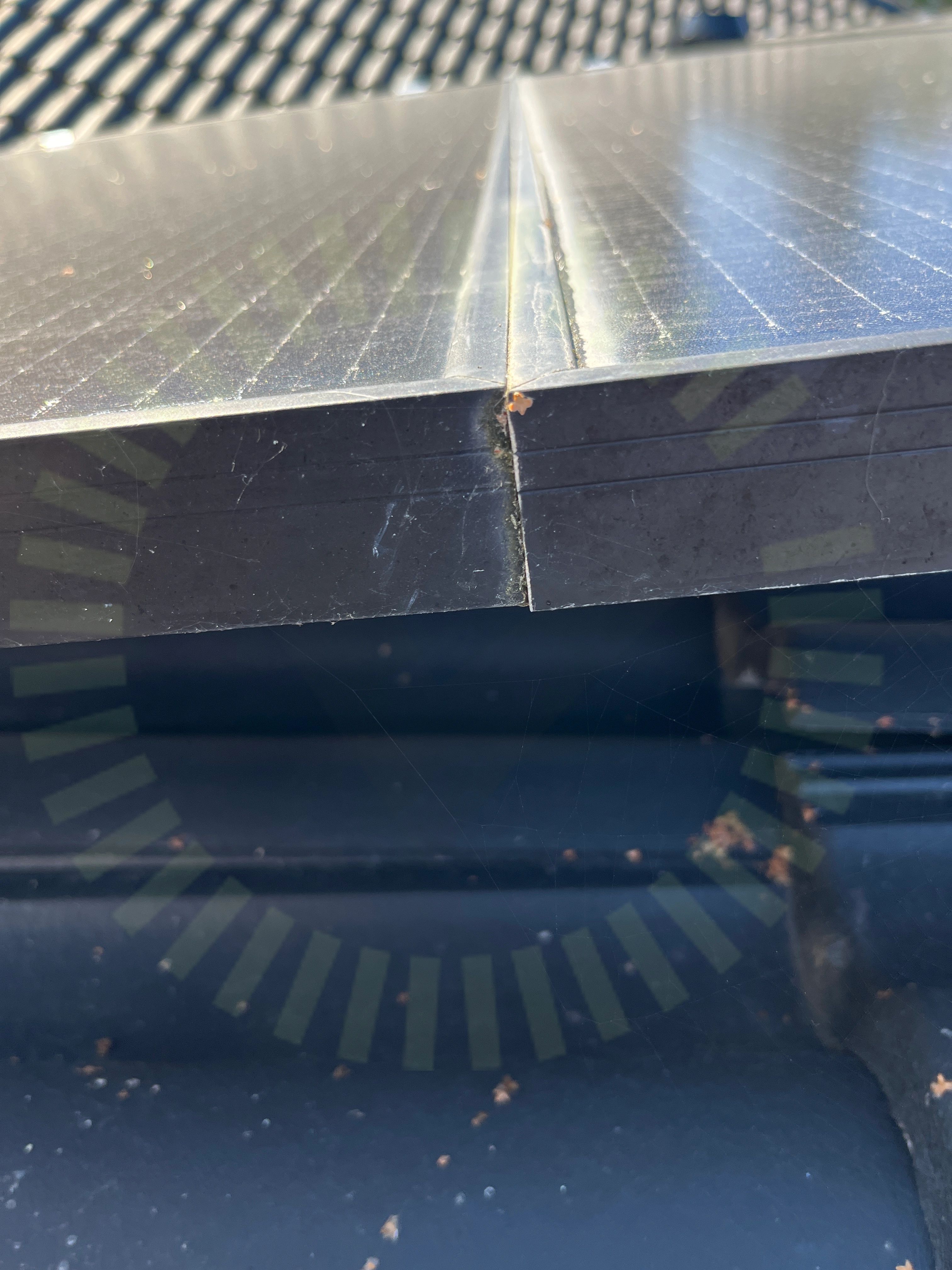

3.4 Panelramar separerade
Inte godkändPanelernas ramar är inte separerade.
Godkända kontrollpunkter
9/14DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablaget böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
7/23

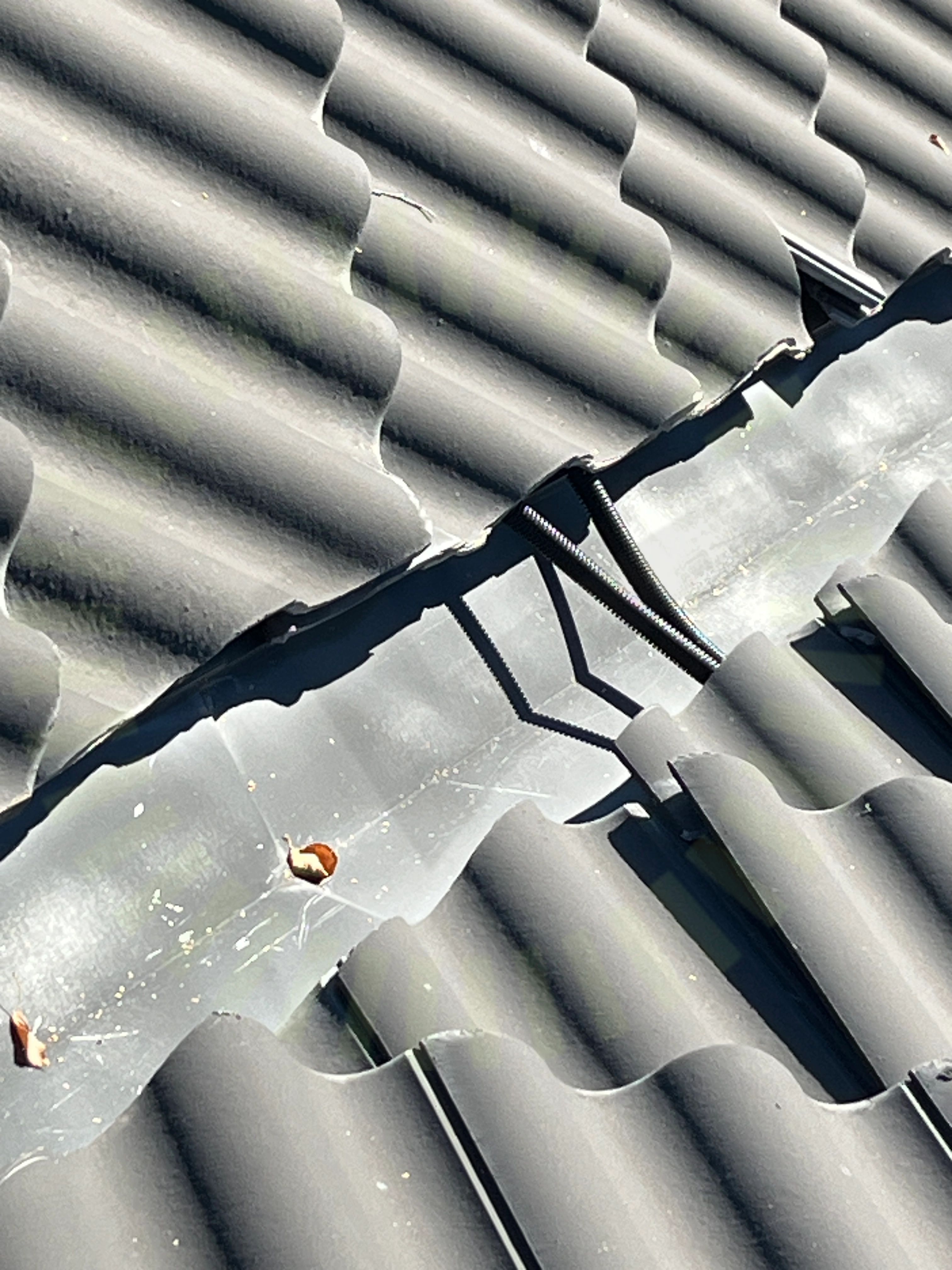

4.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
4.2 Infästning utanför takstol
Inte godkändInfästning av krok är utförd i undermålig konstruktion.

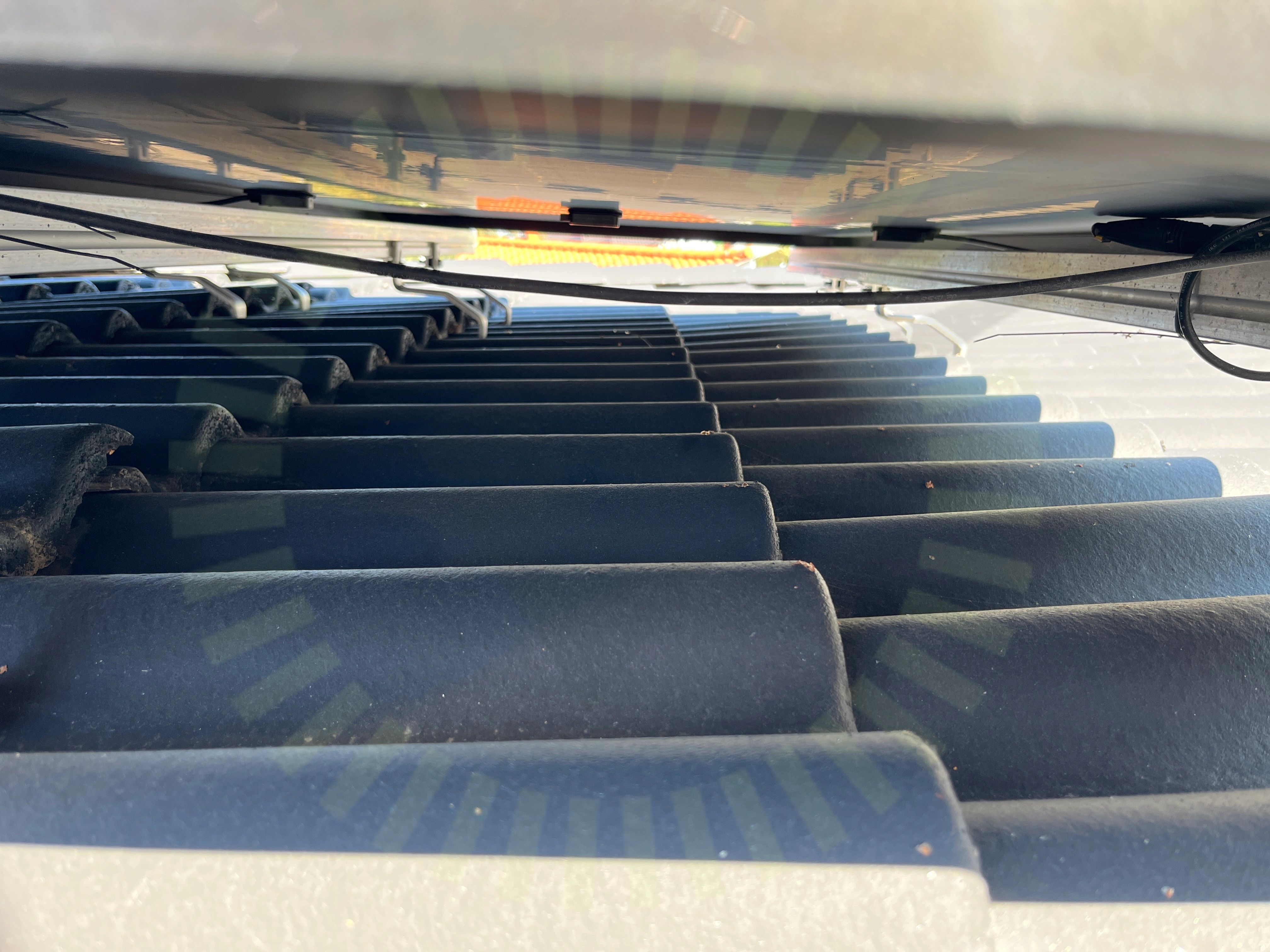

4.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

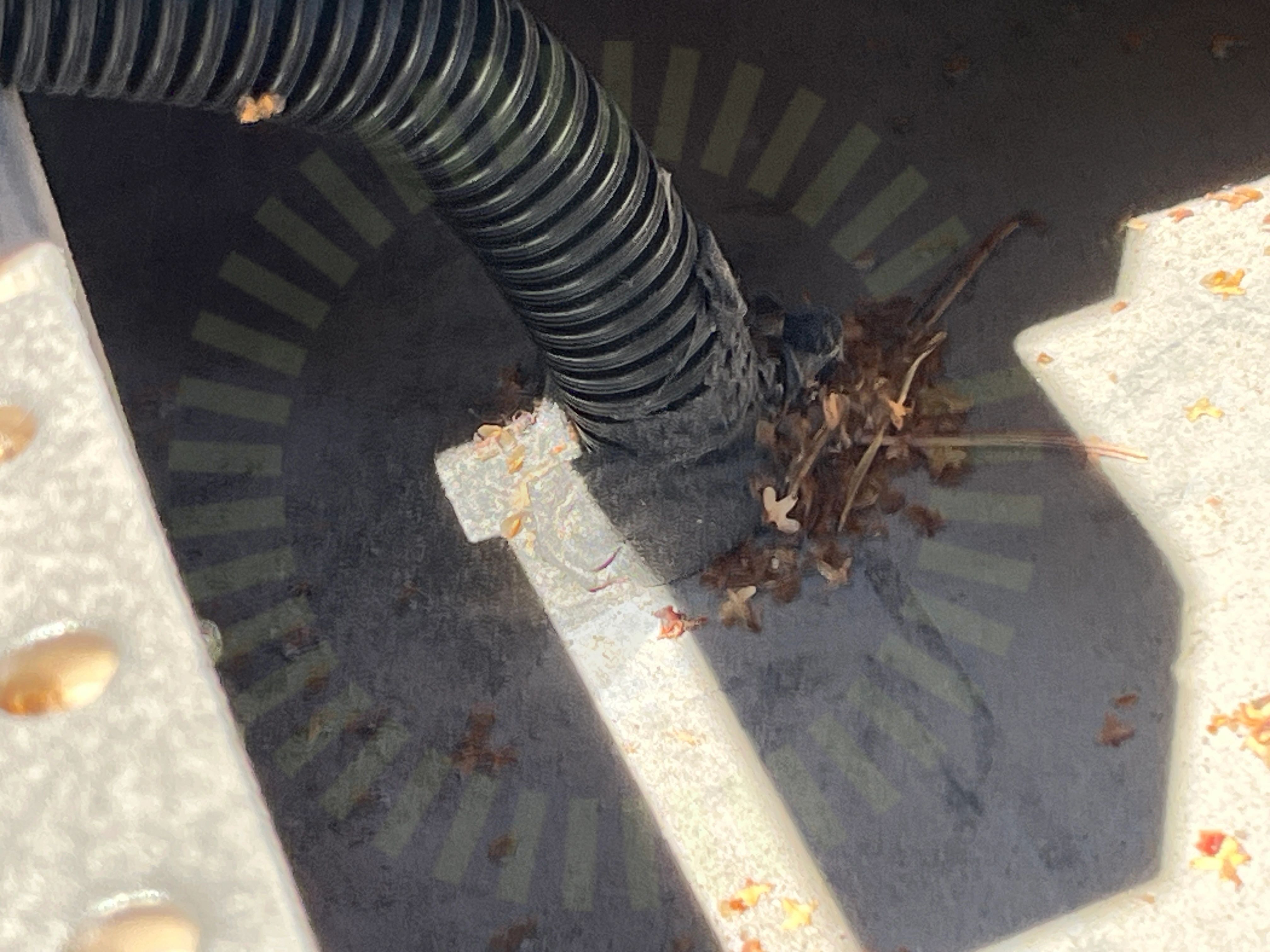

4.4 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.

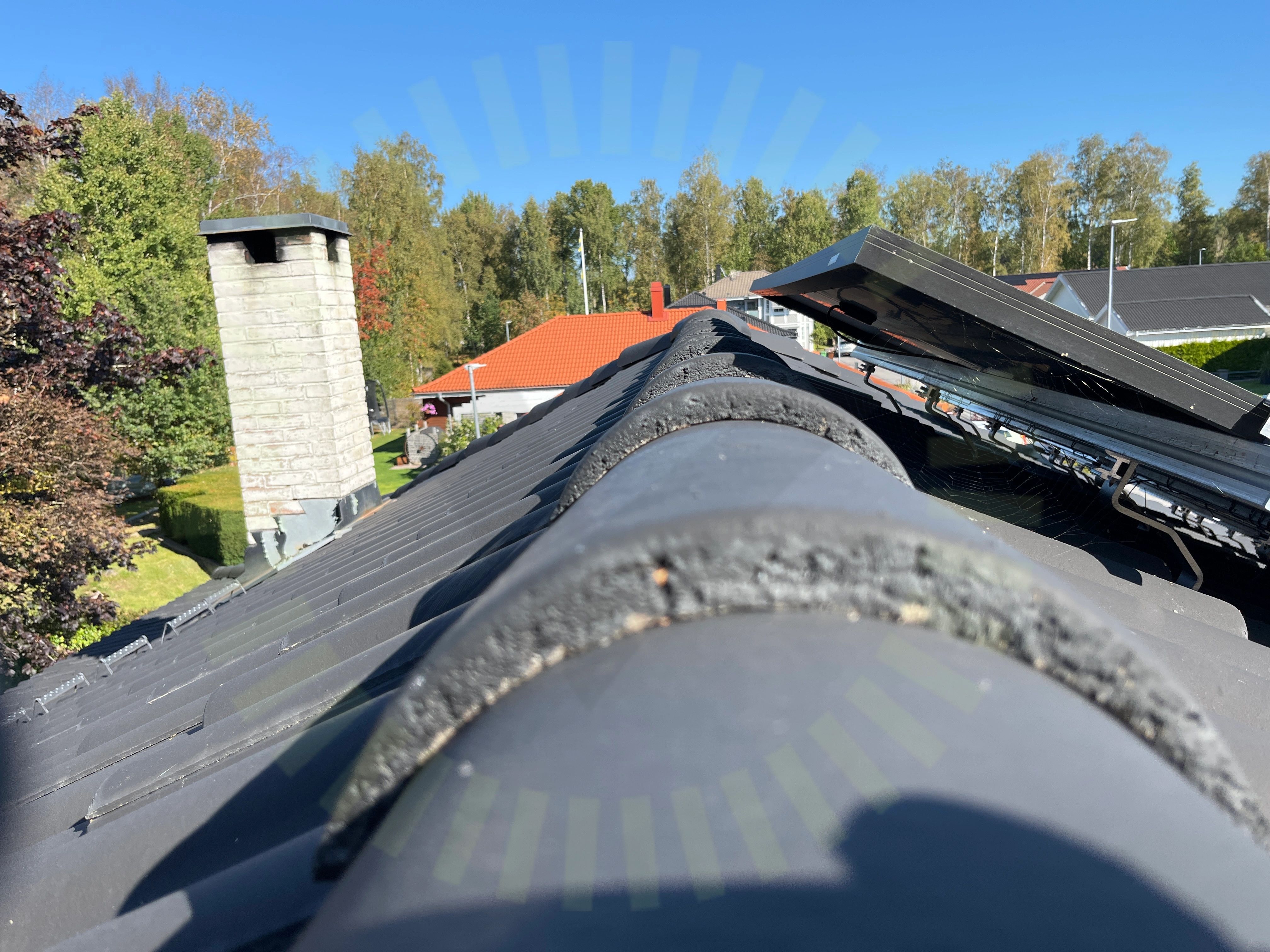

4.5 Placering
Inte godkändPaneler sticker utanför takets kant

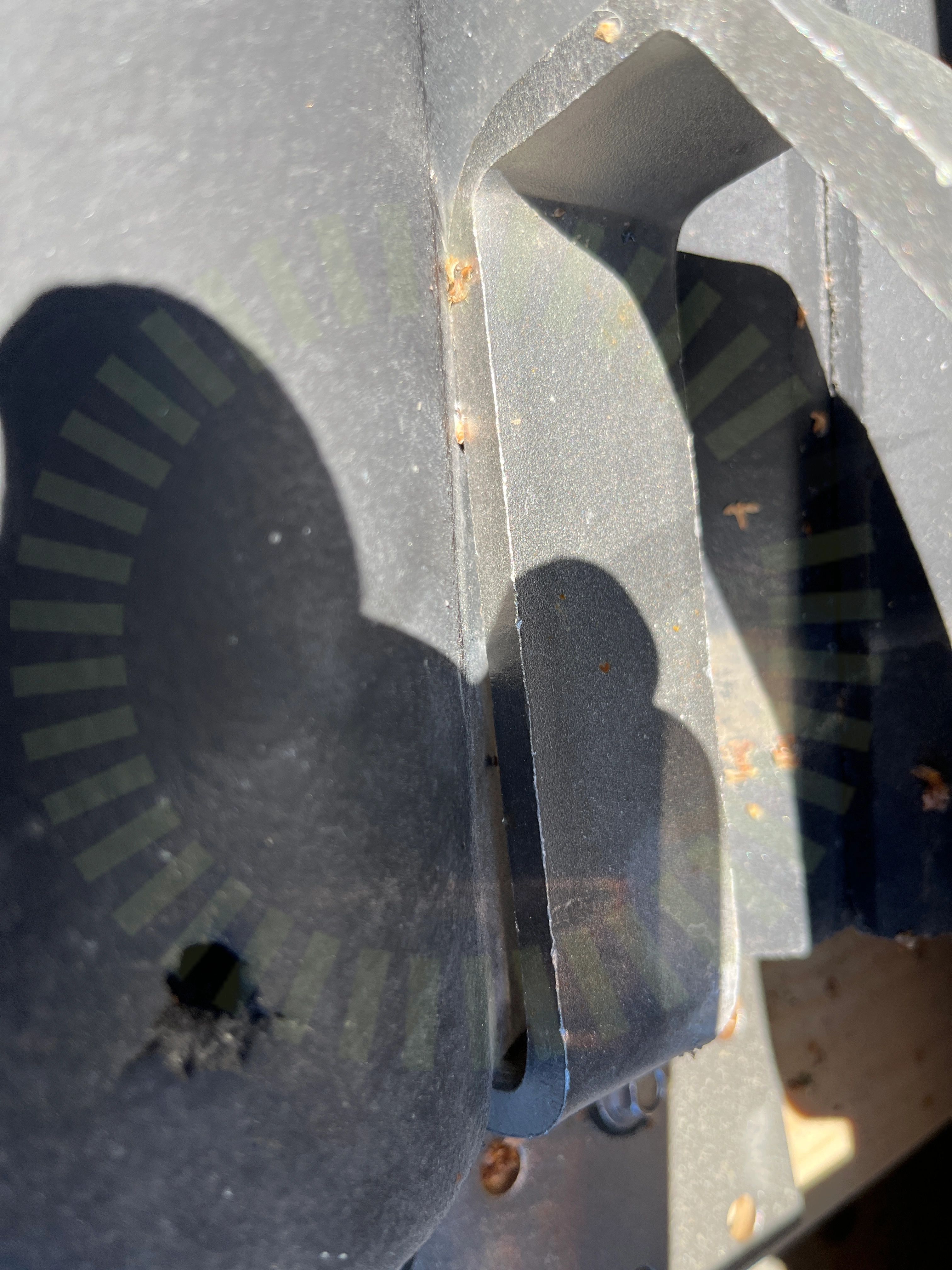

4.6 Underliggande takpanna
Inte godkändKroken ligger emot underliggande panna.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

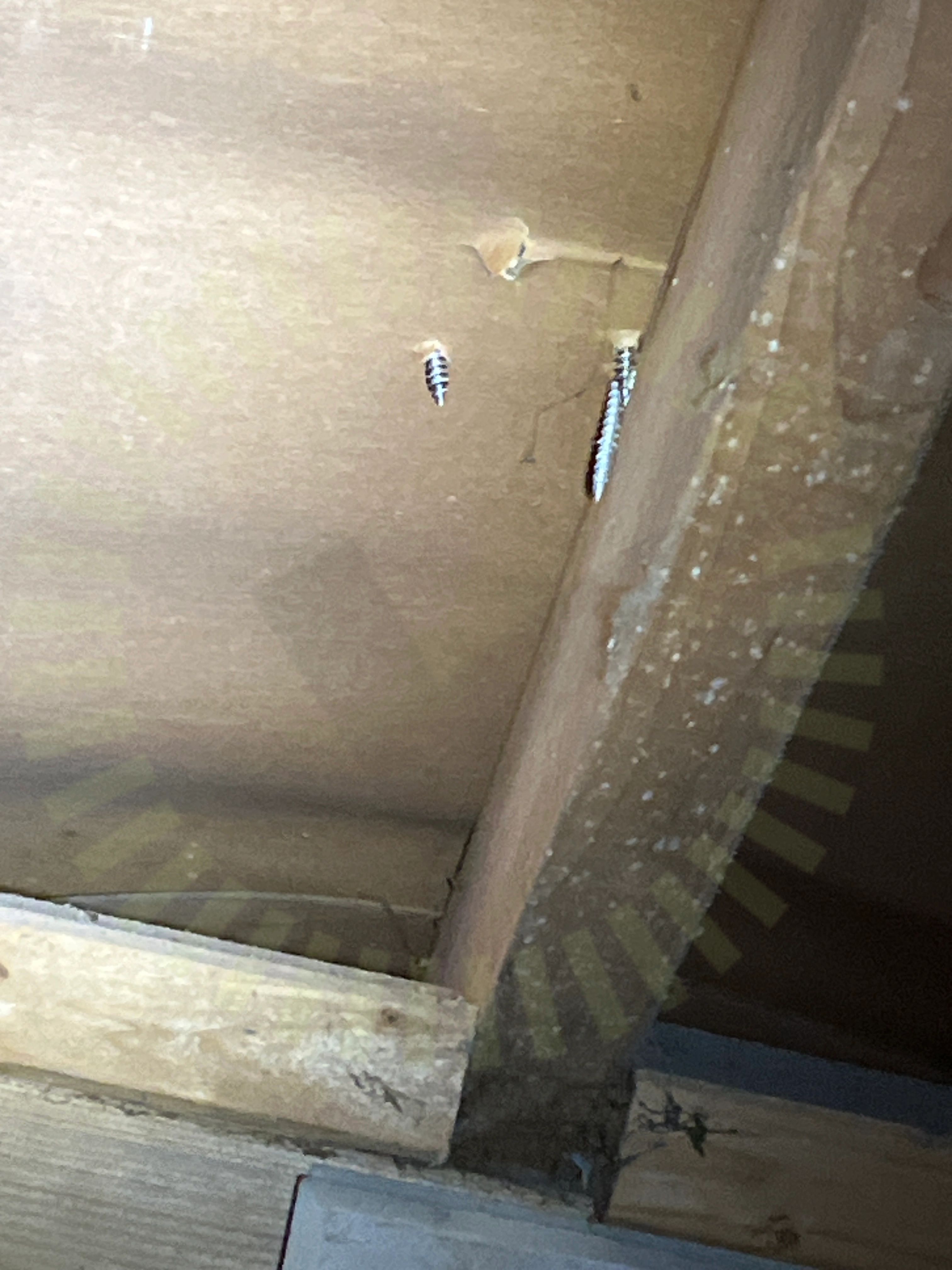

4.7 Takstolsinfästning
Inte godkändSkruvarna har missat takstolen.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
16/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaMittklämmorSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
2/4

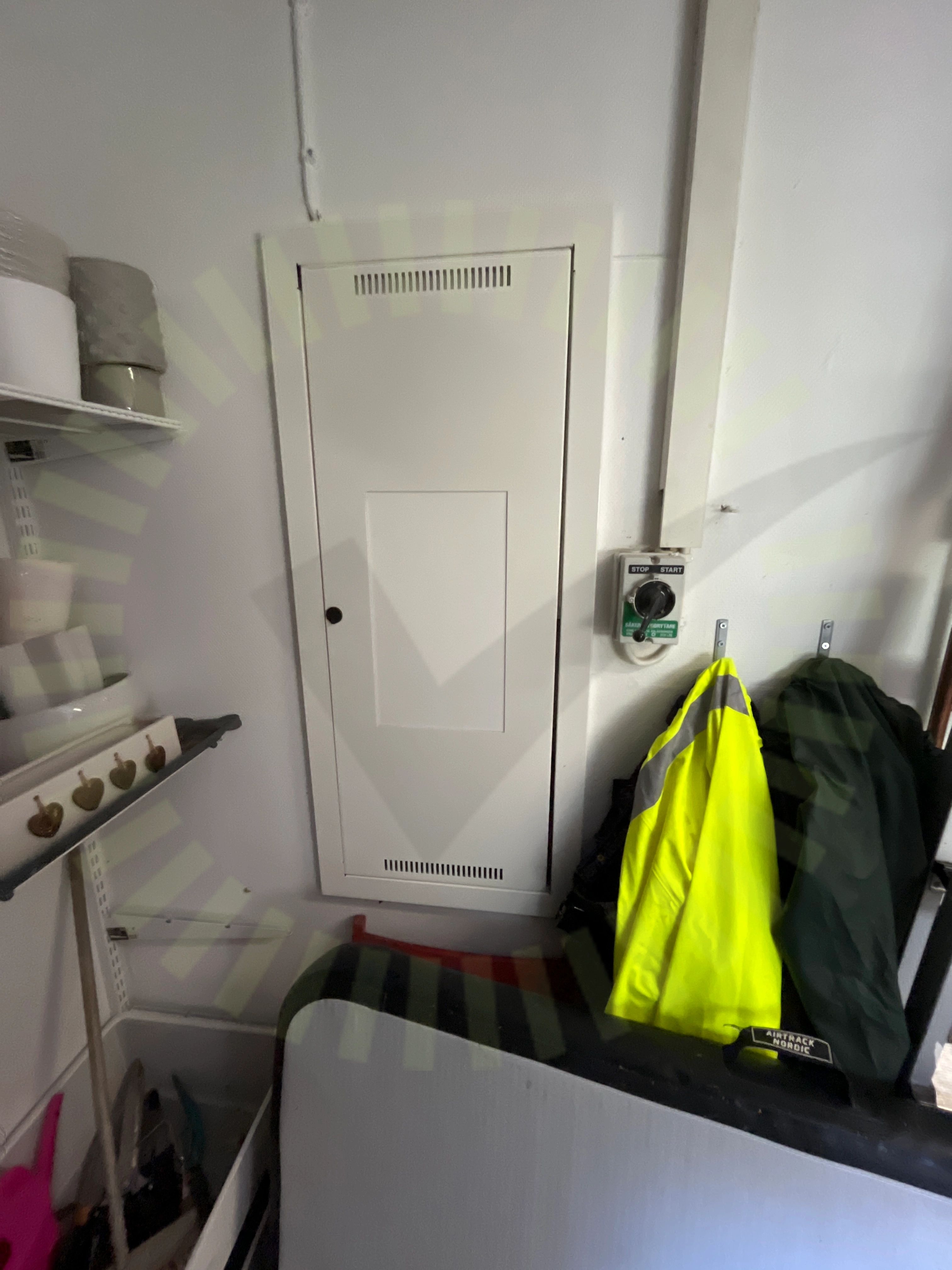

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

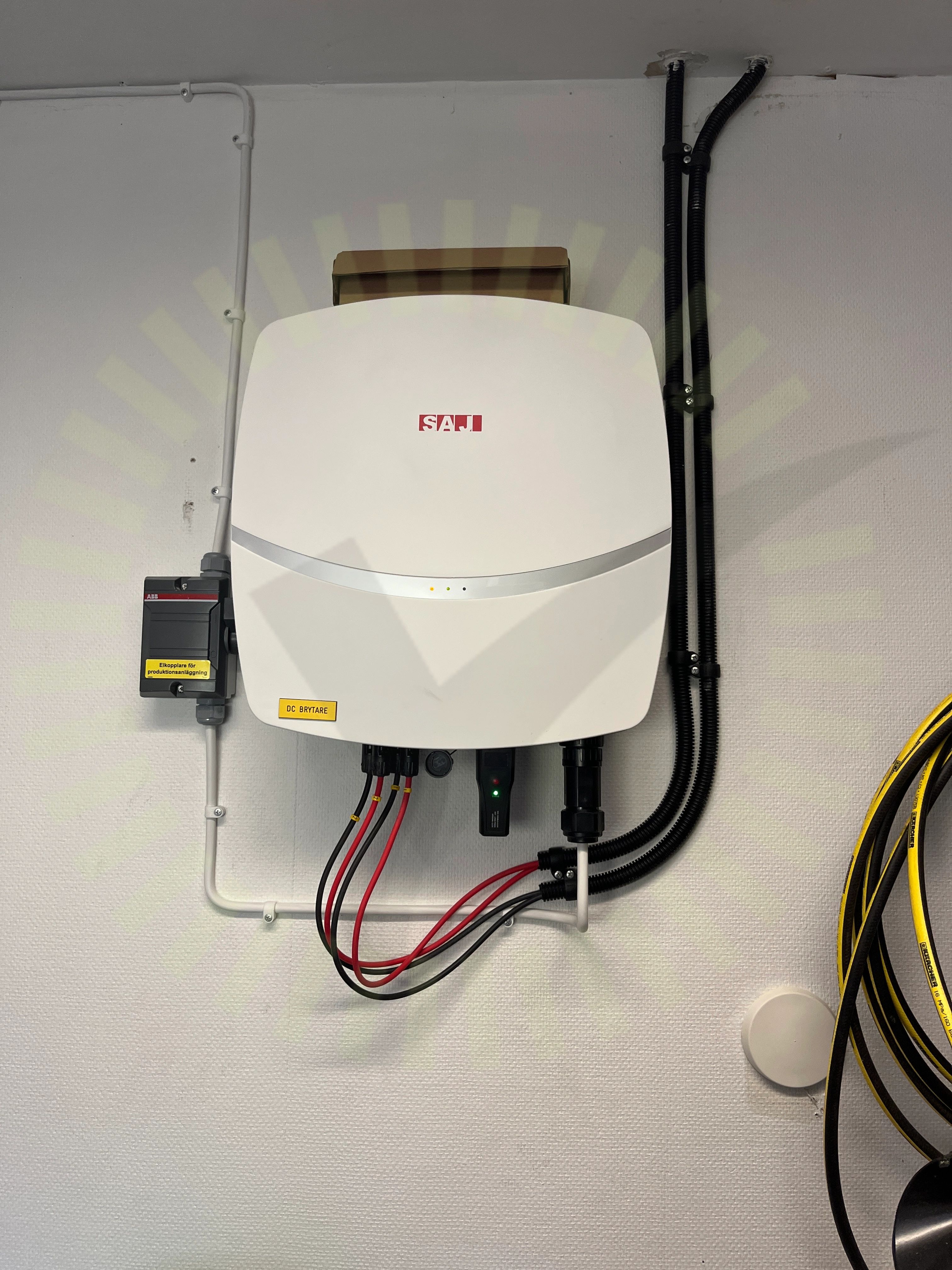

5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/36
6.1 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 32

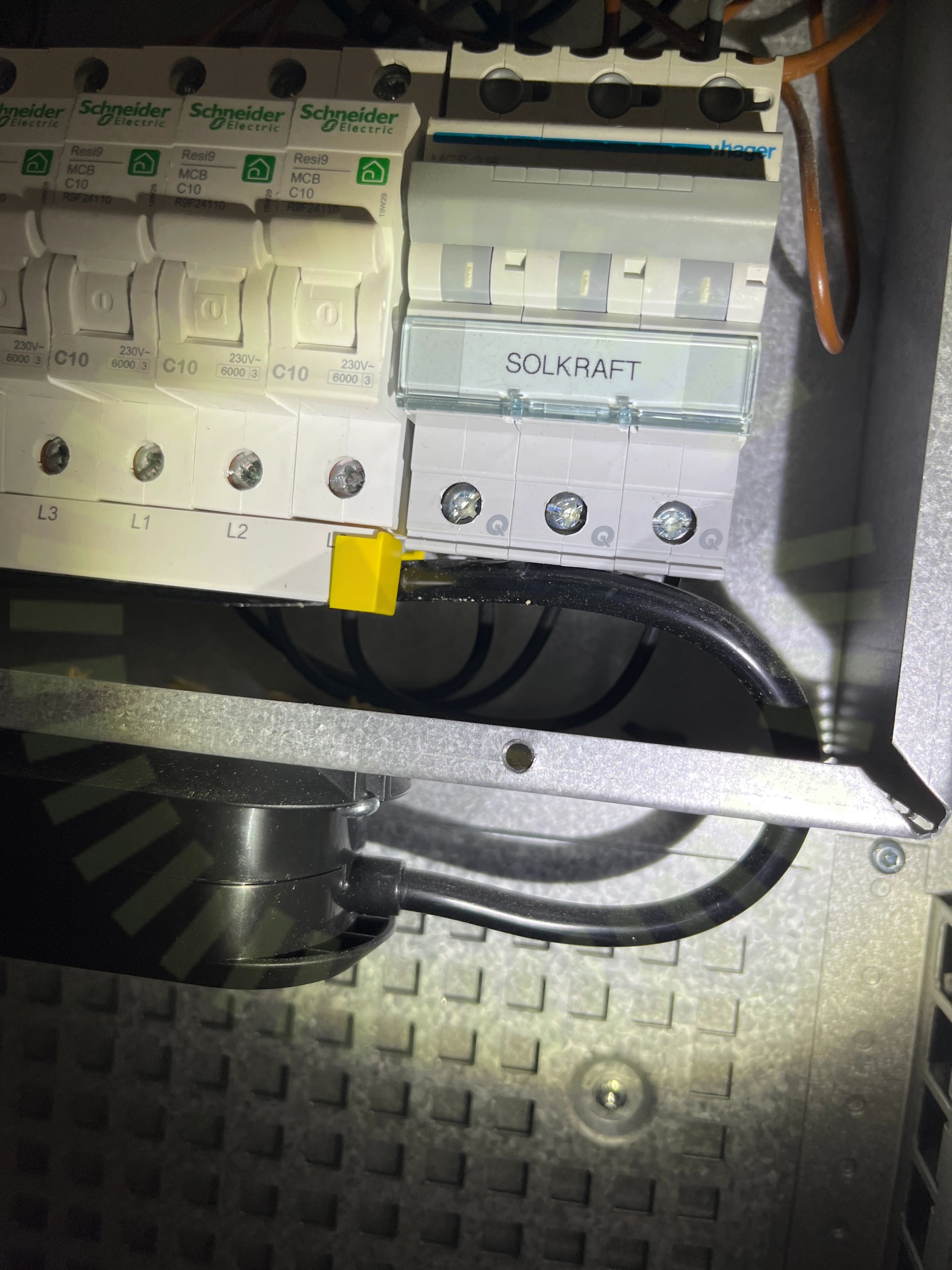

6.2 Kabeldimensionering
Inte godkändKabeldimensionen till säkring är inte lämplig.

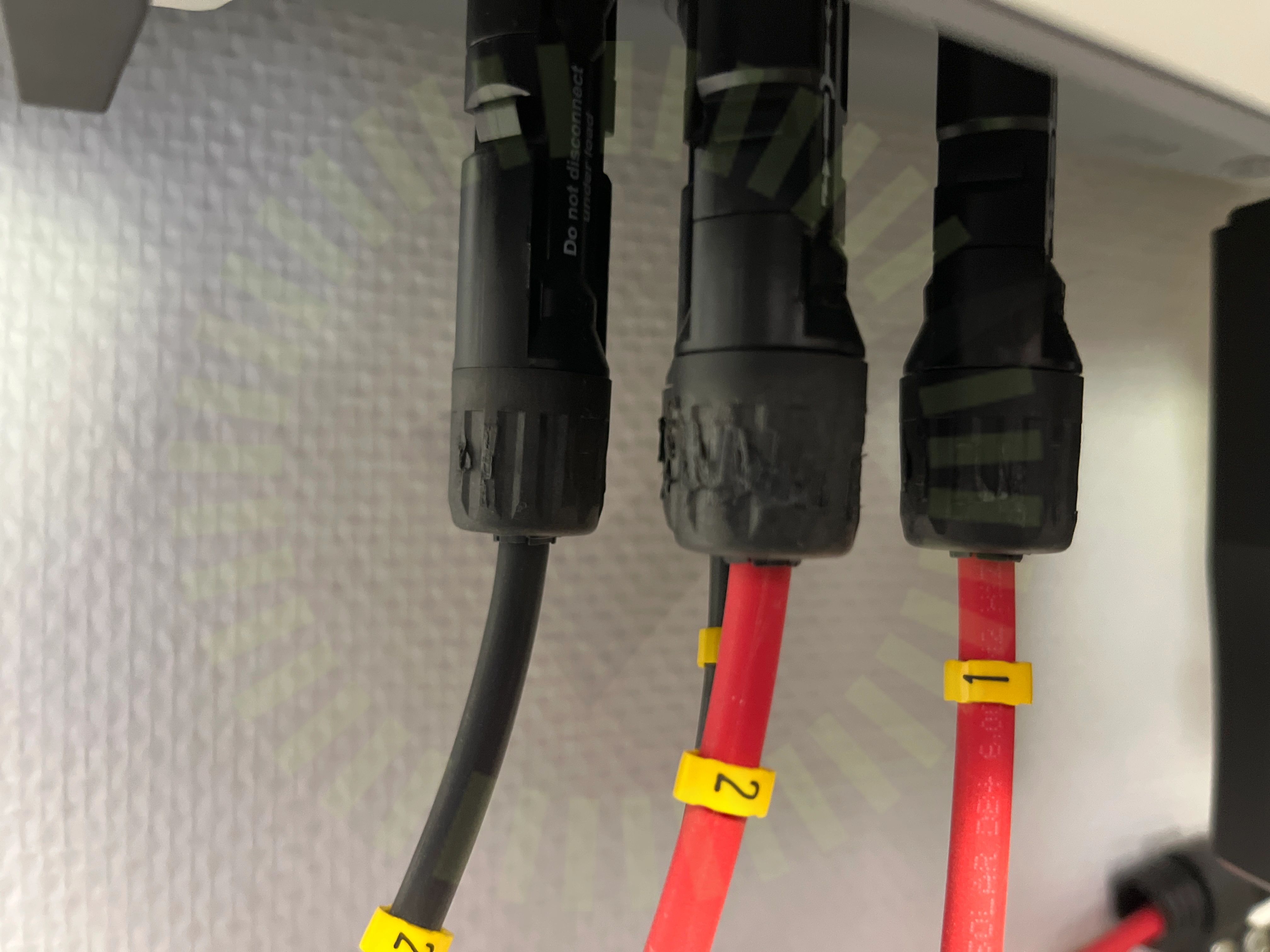

6.3 Kontakter
Inte godkändKontakterna är bottnade och har skadat packningen.
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
