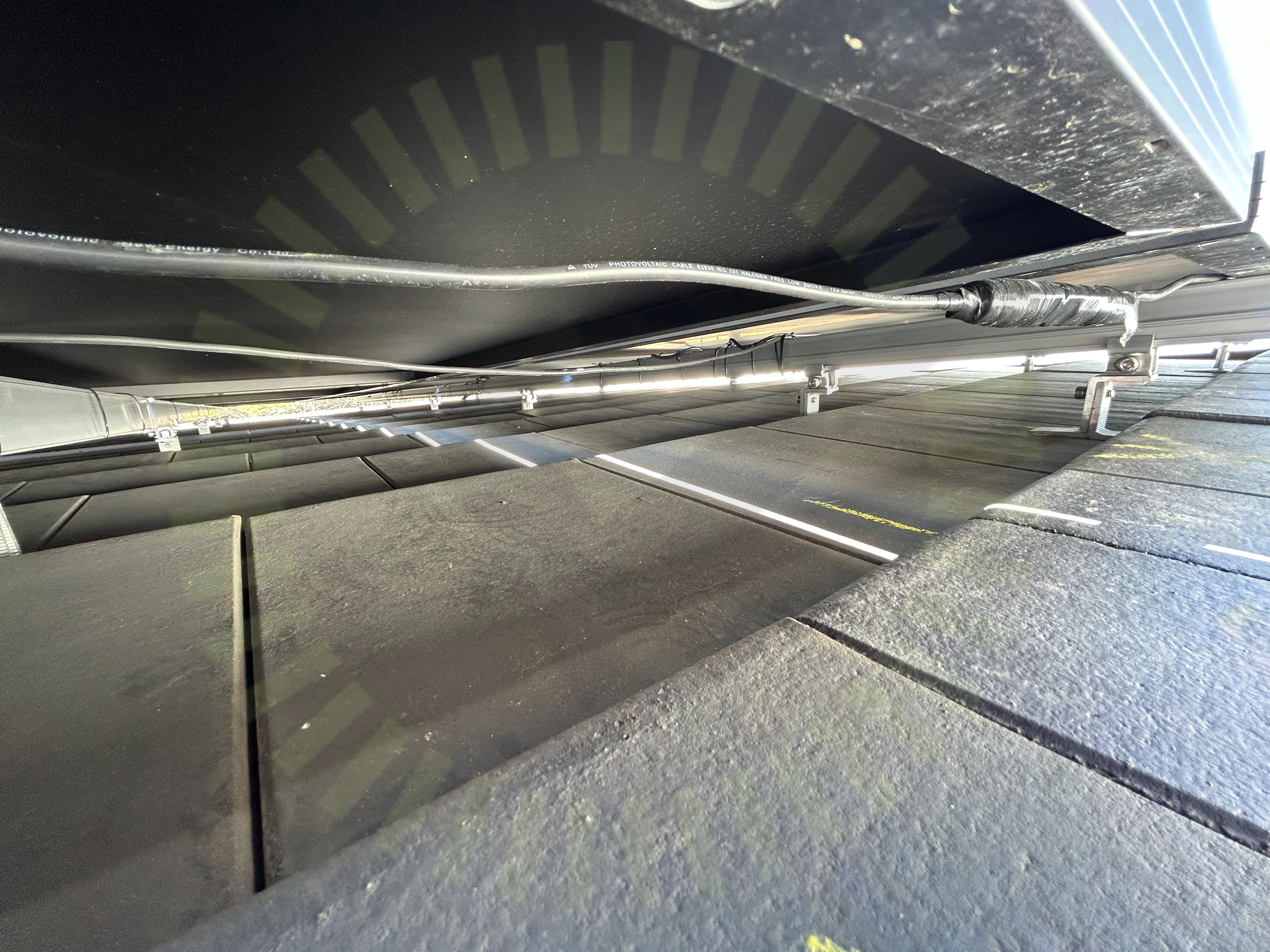

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
Besiktningsrapport
8.9
Installation genom
PPAM Solkraft
Datum
19 mars 2024
Ort
Ingarö, Stockholms län
92% godkända8% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano
Montagesystem Chiko: Tile Roof System Tulip Hook
VäxelriktareSMA: STP (12-25)-50
TillbehörUndercentral
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Chiko: Tile Roof System Tulip Hook
Anmärkningar
5/25

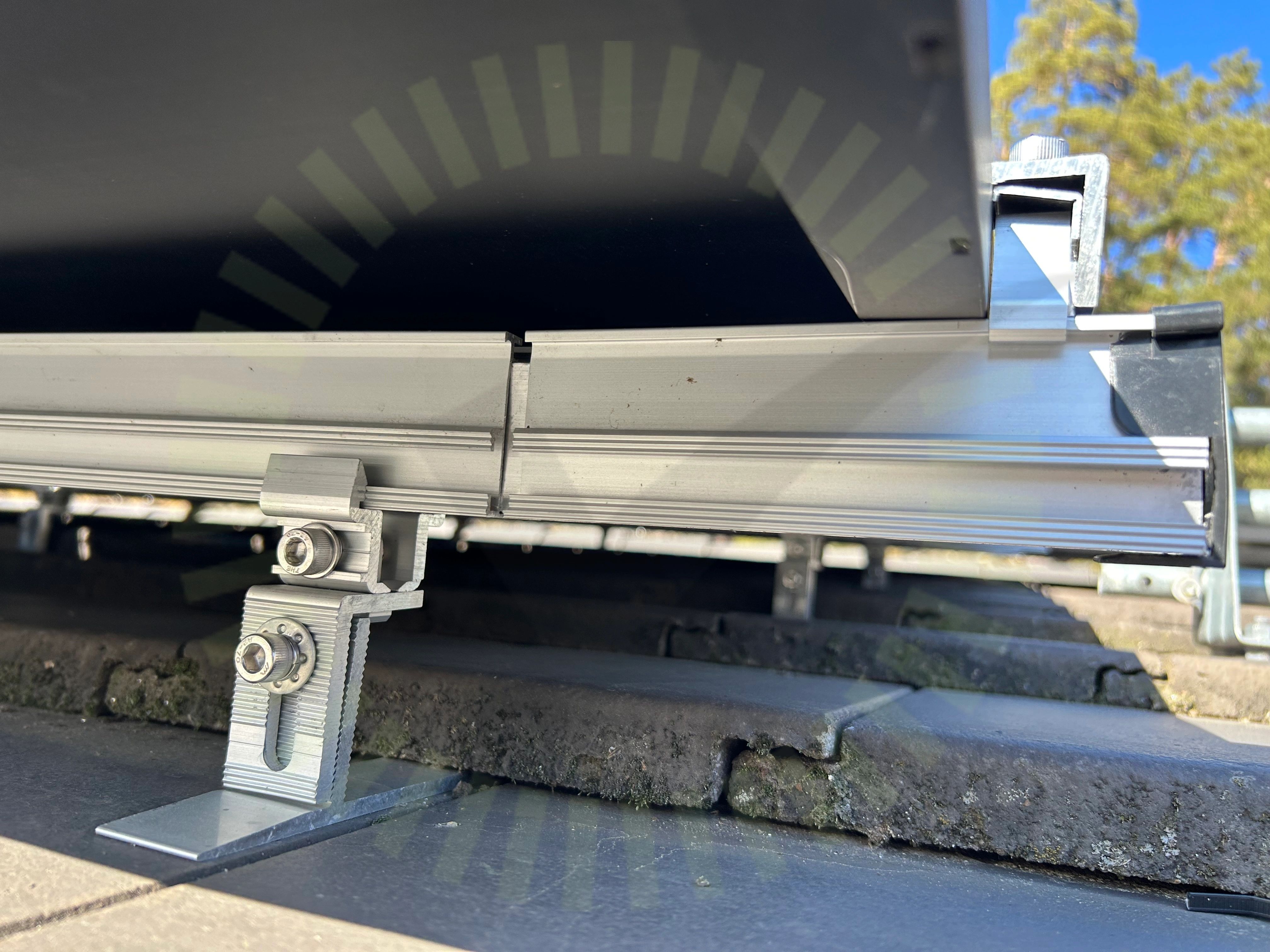

2.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.
Tile Roof System Installation Manual CK-TR 20200710-V.02, Sida 6
2.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning. Den överlämnade lastberäkningen är för ett annat montagesystem.
Tillverkarens montageanvisningar
2.4 Takkrokarnas CC
Inte godkändLastberäkning saknas. Underlag att kontrollera infästningarnas avstånd mot ej tillgängligt.

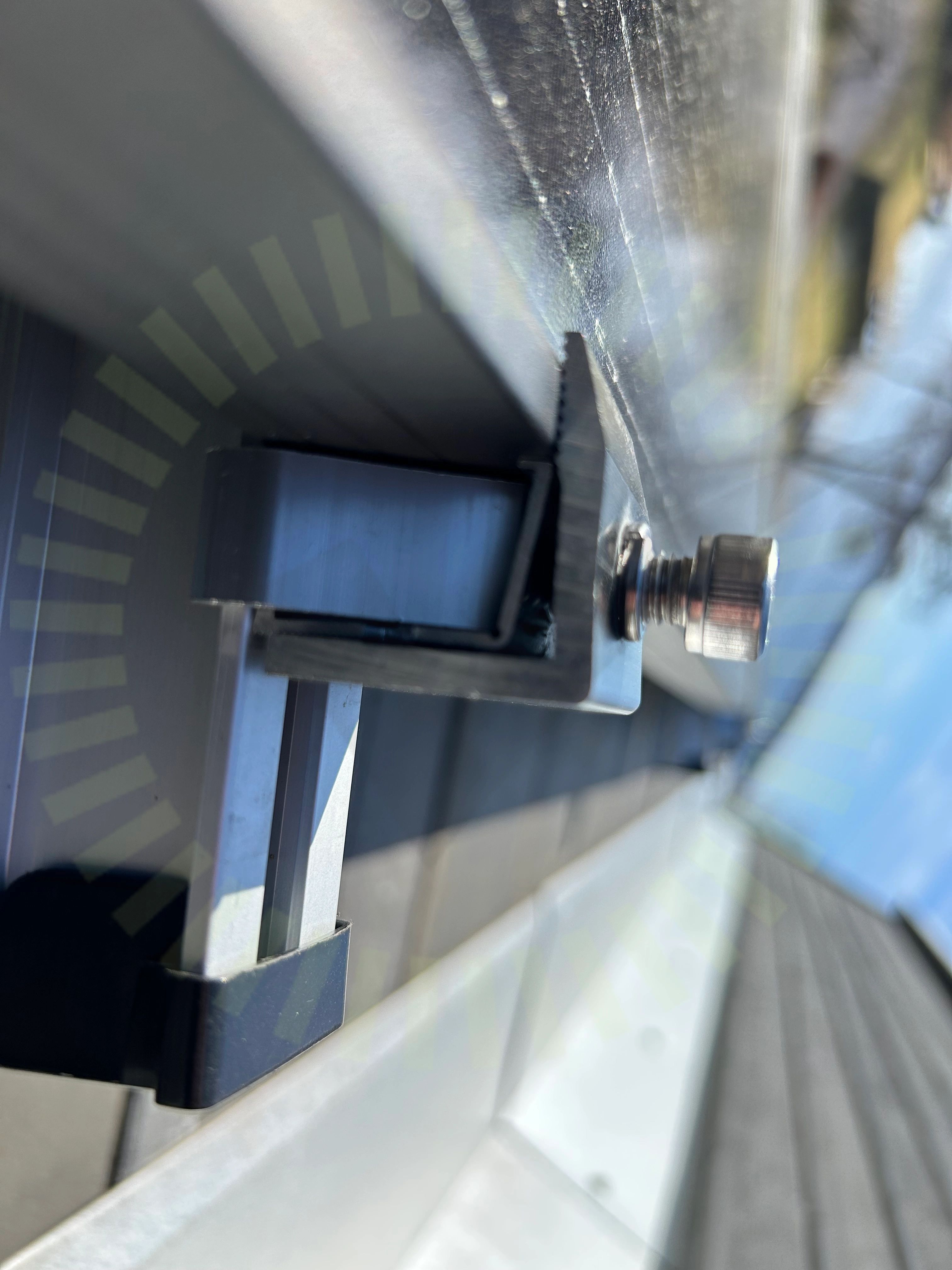

2.5 Ändklämmor
Inte godkändÄndklämman är inte åtskruvad.
Godkända kontrollpunkter
20/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakgenomföringTredelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, PPAM: Onyxium Nano
Anmärkningar
2/15

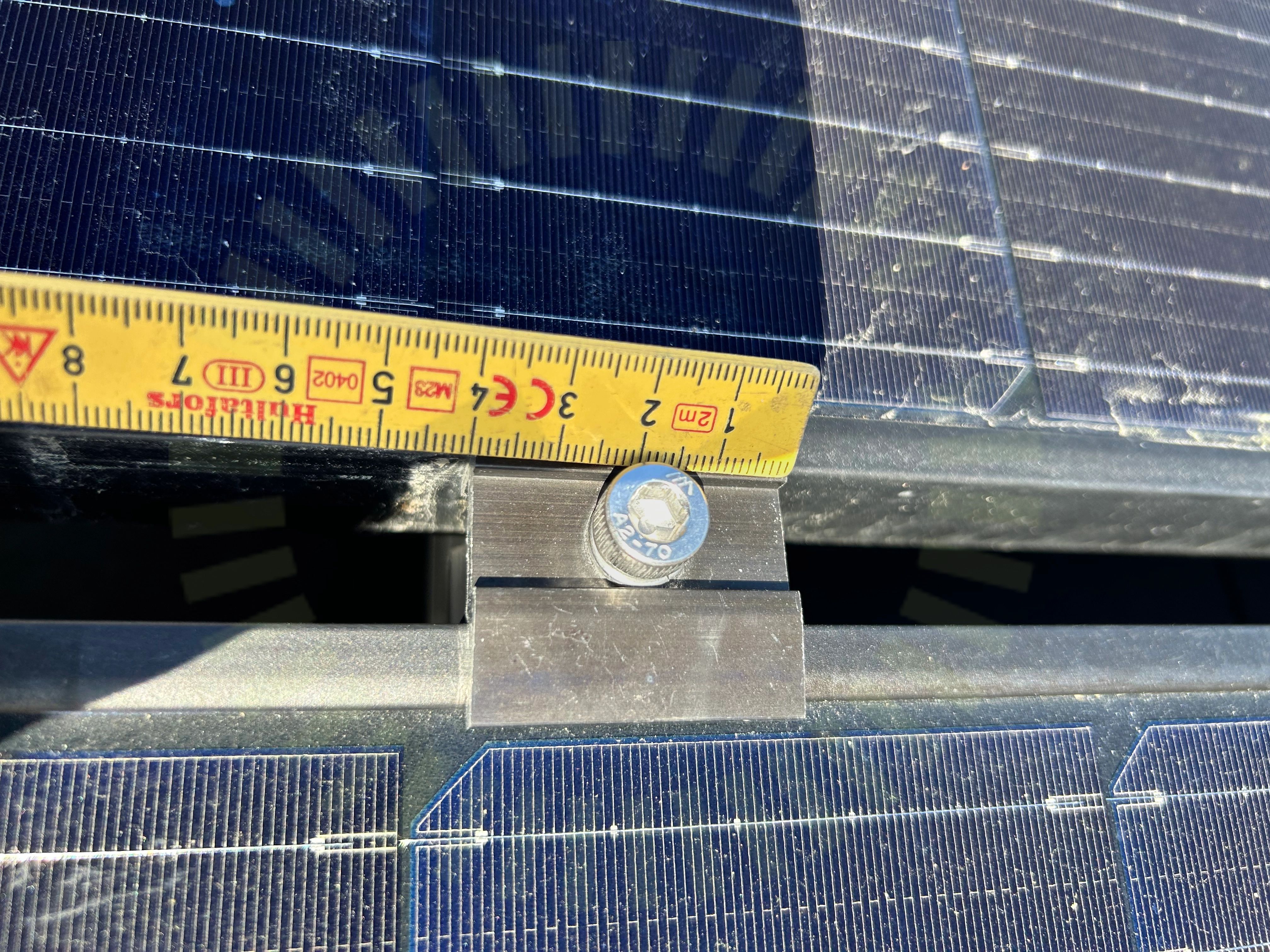

3.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 8
3.2 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåveran.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/15DräneringshålFästenas placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
