Institutet för Solenergikvalitet

Besiktningsrapport

7.2
x

Installation genom

1KOMMA5°

Datum

3 juli 2023

Ort

Sölvesborg, Blekinge län
Panelramar separerade
Föremål mot bakstycke
Kopplingslåda
75% godkända25% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

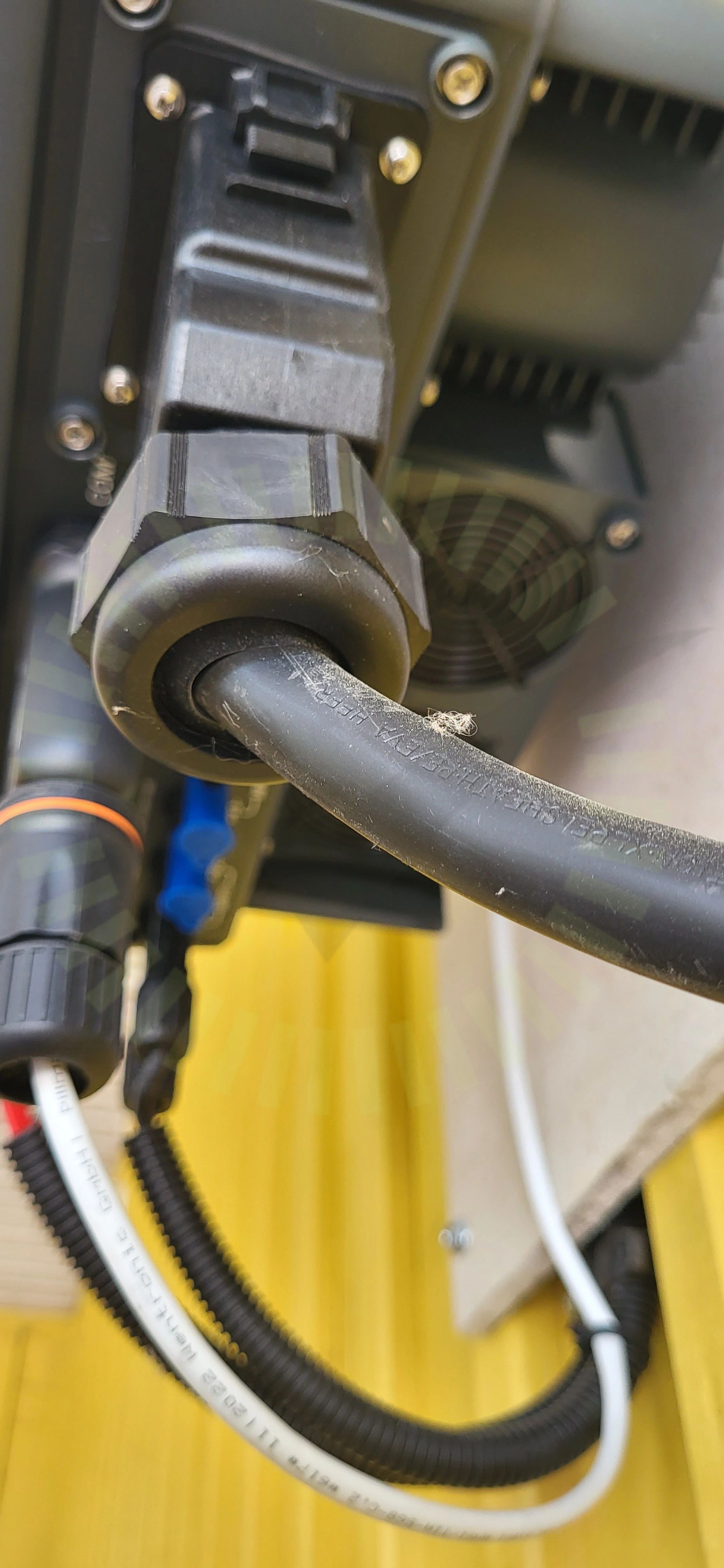

2.1 Förskruvningar

Inte godkänd

Förskruvning är ej tät då kabeln är ansträngd vid utgången.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/26
Dräneringskanal

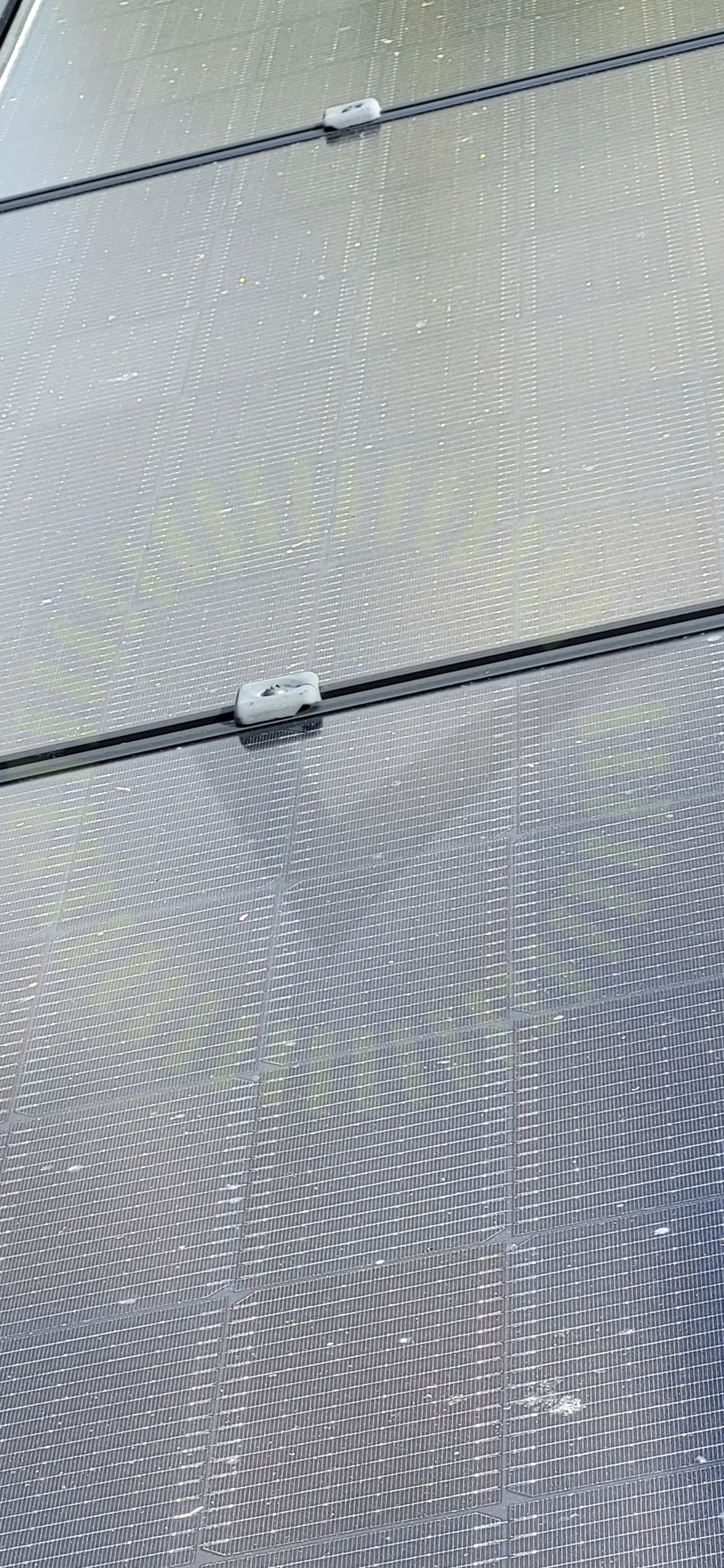

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Mittklämmor

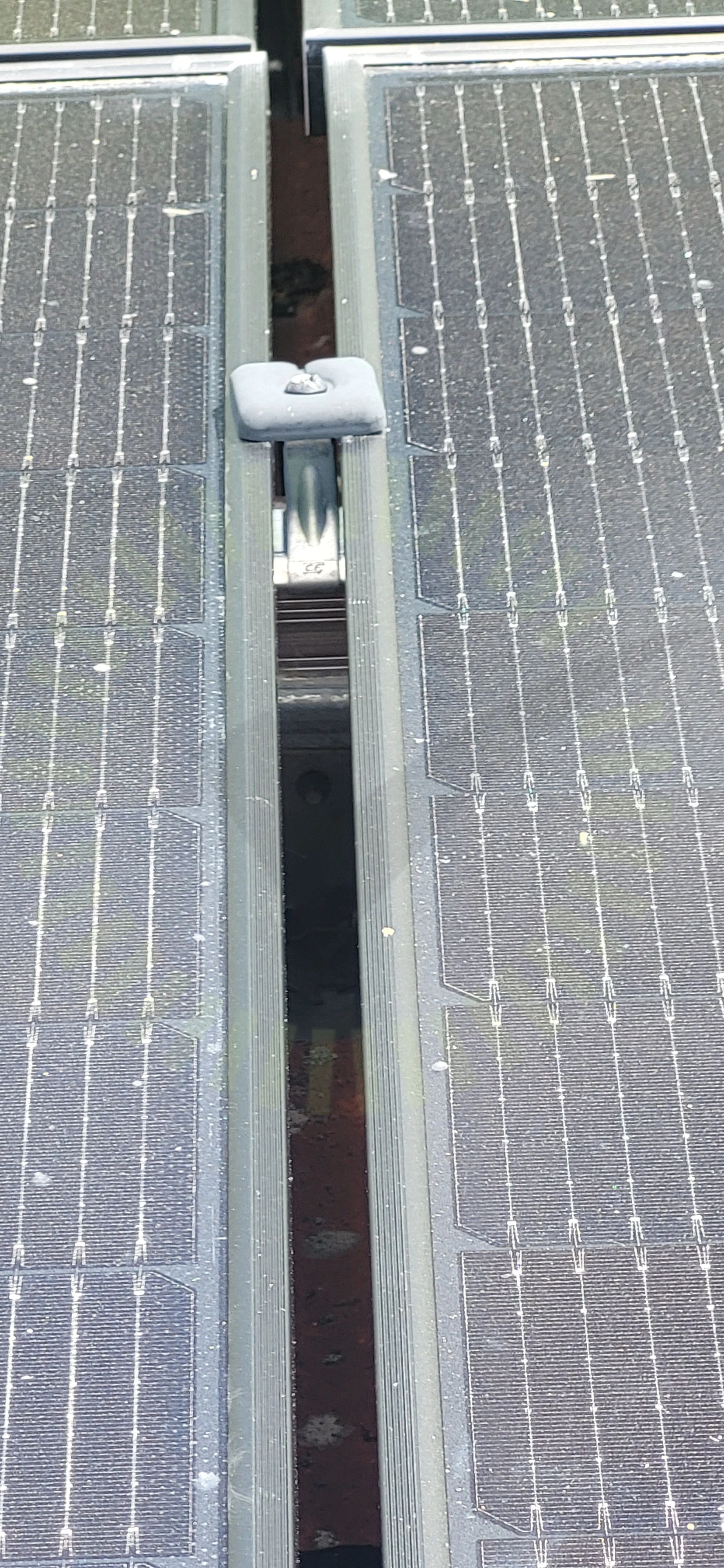

3.2 Mittklämmor

Inte godkänd

Mittklämma är snett monterade.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13
Kabeluppfästning

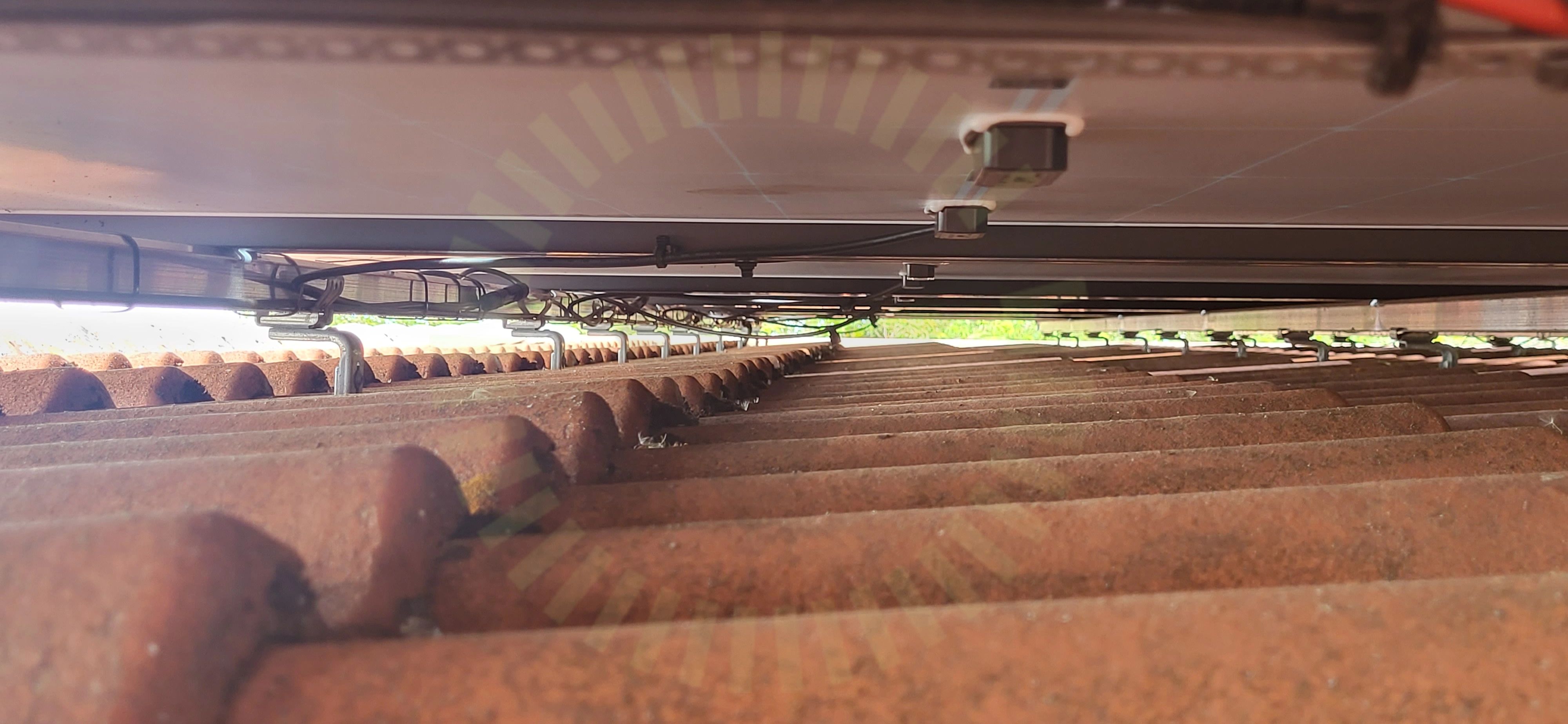

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas infästning

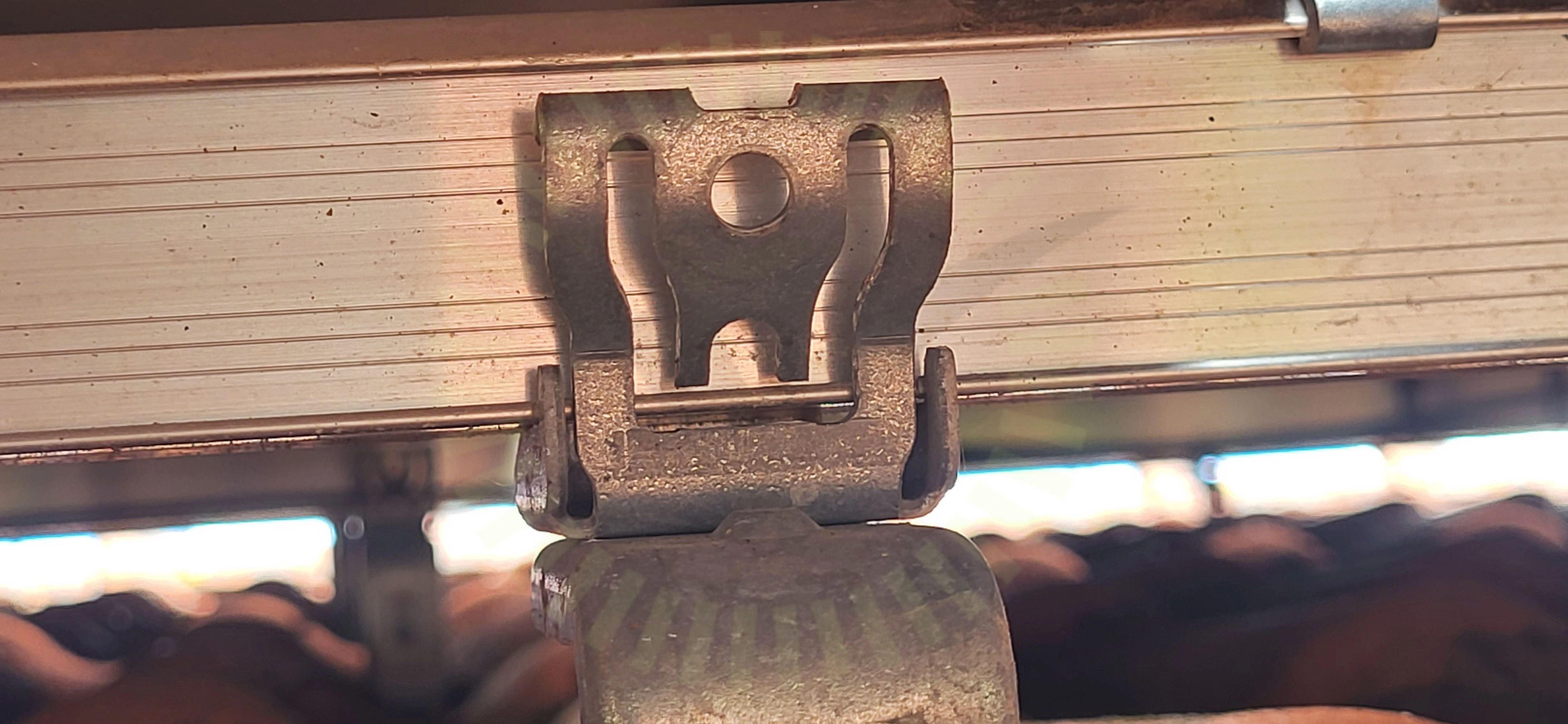

3.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

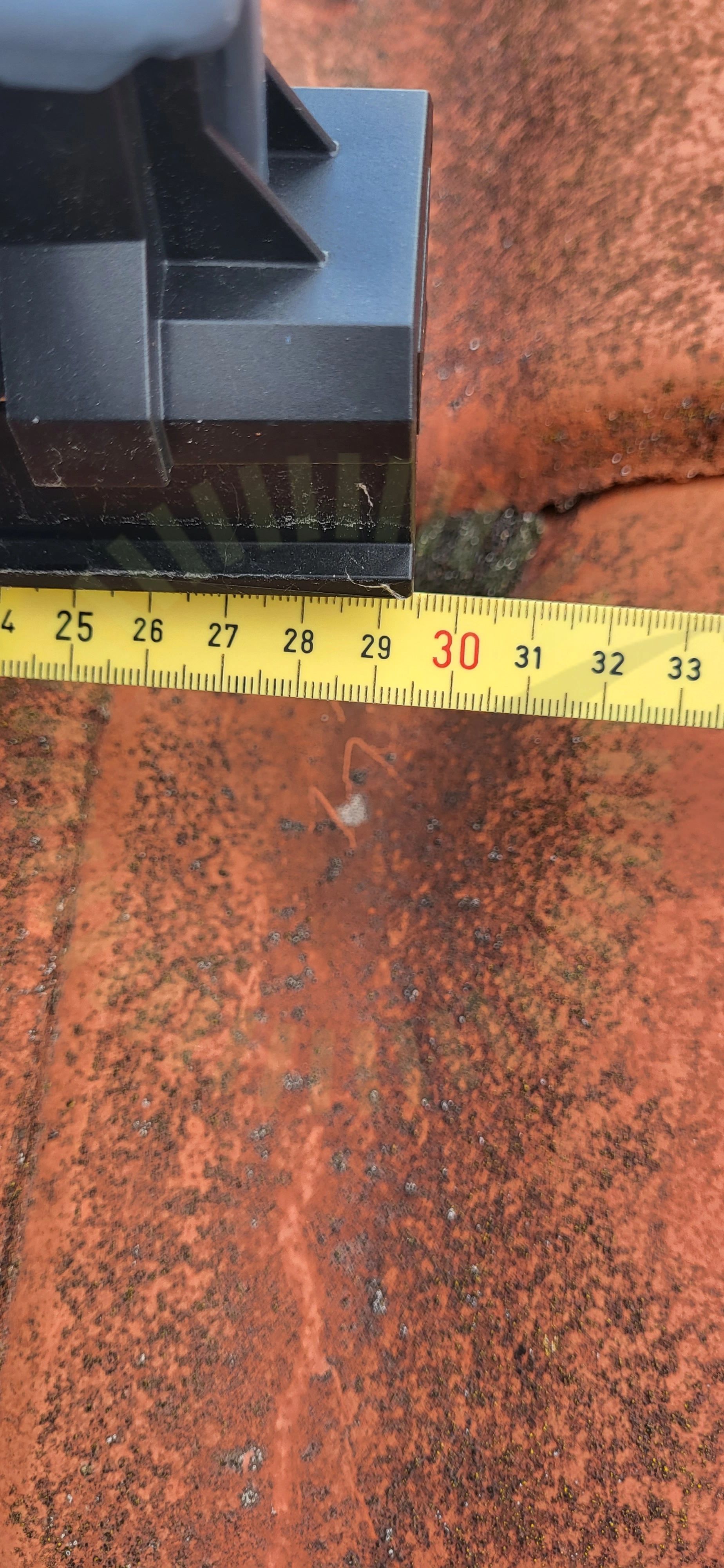

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Uppmätt mått 600mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

5/16
Föremål mot bakstycke

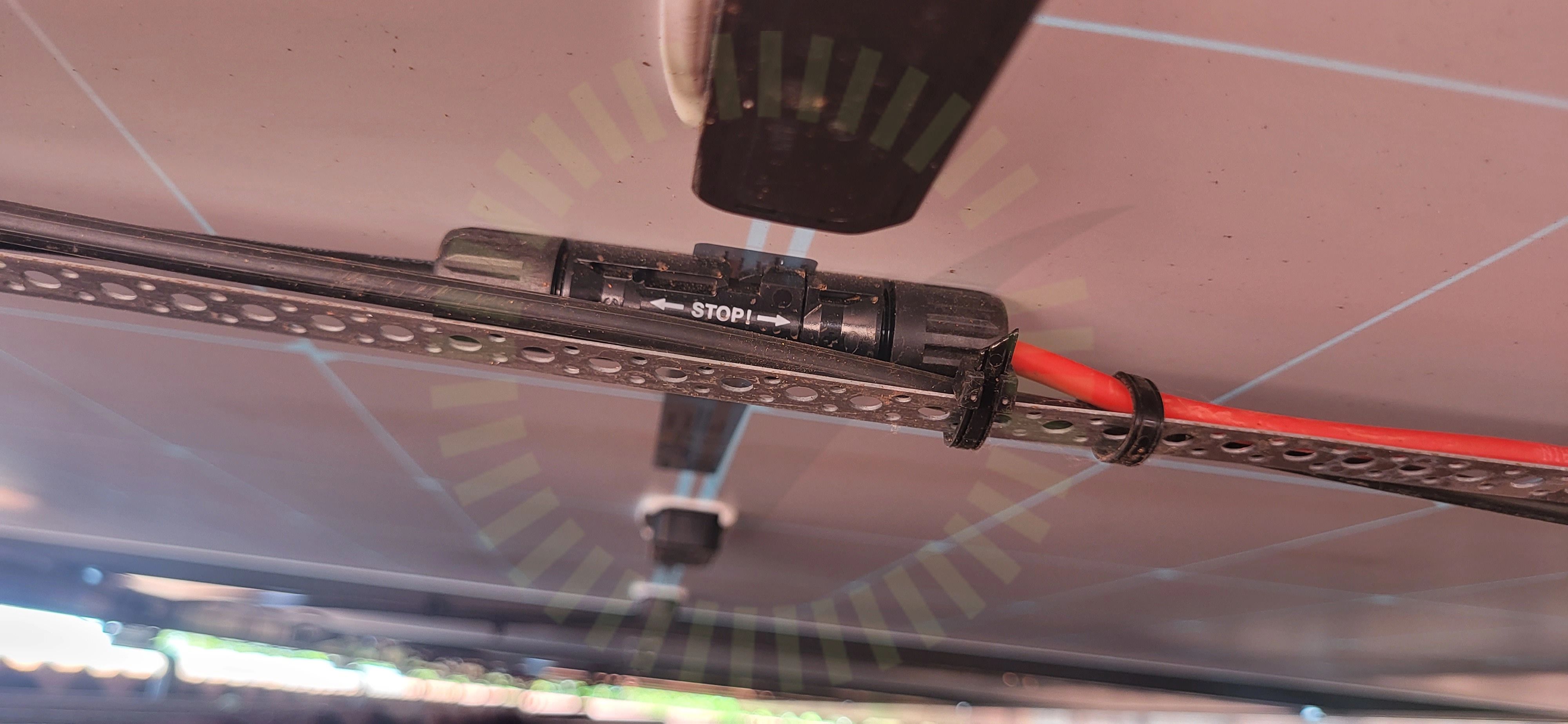

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.
Klämmornas storlek

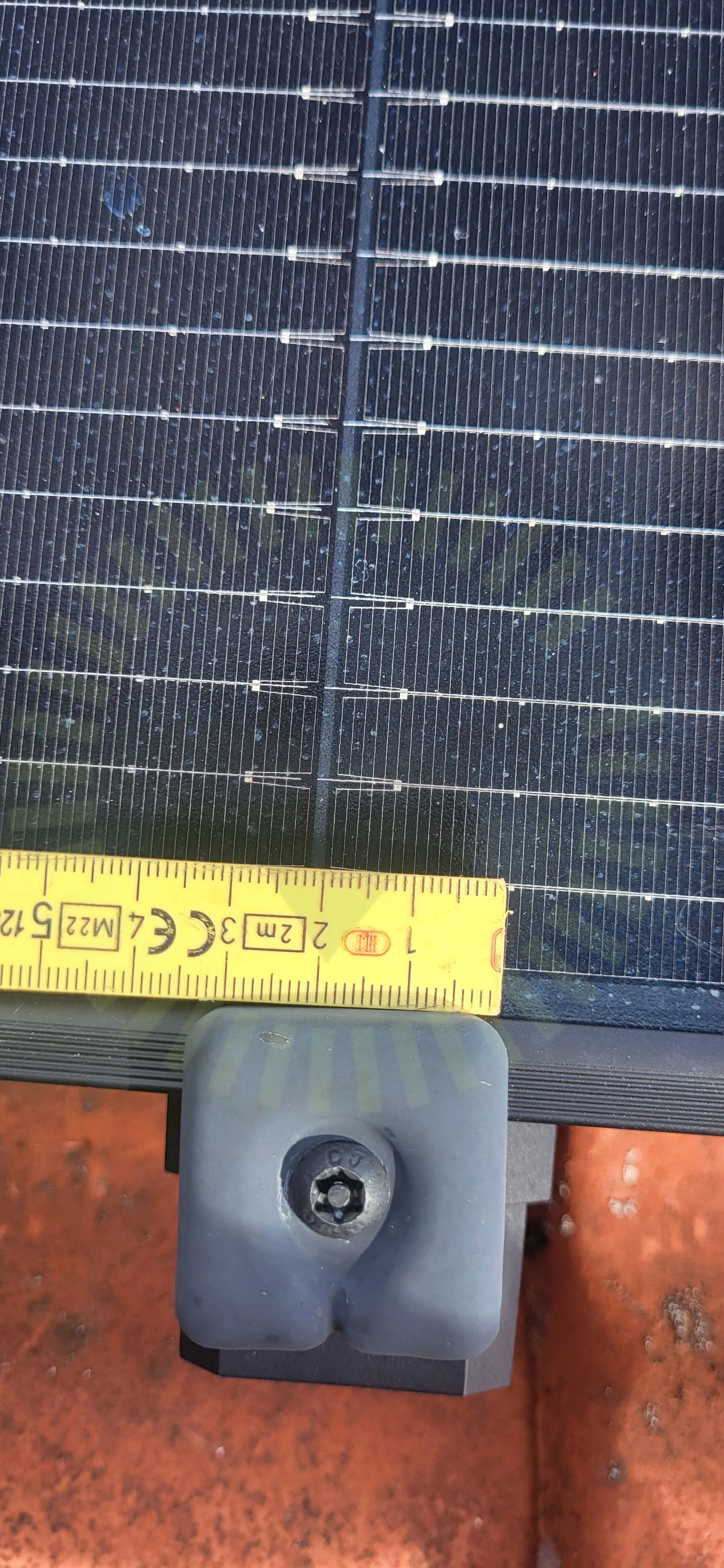

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Kopplingslåda

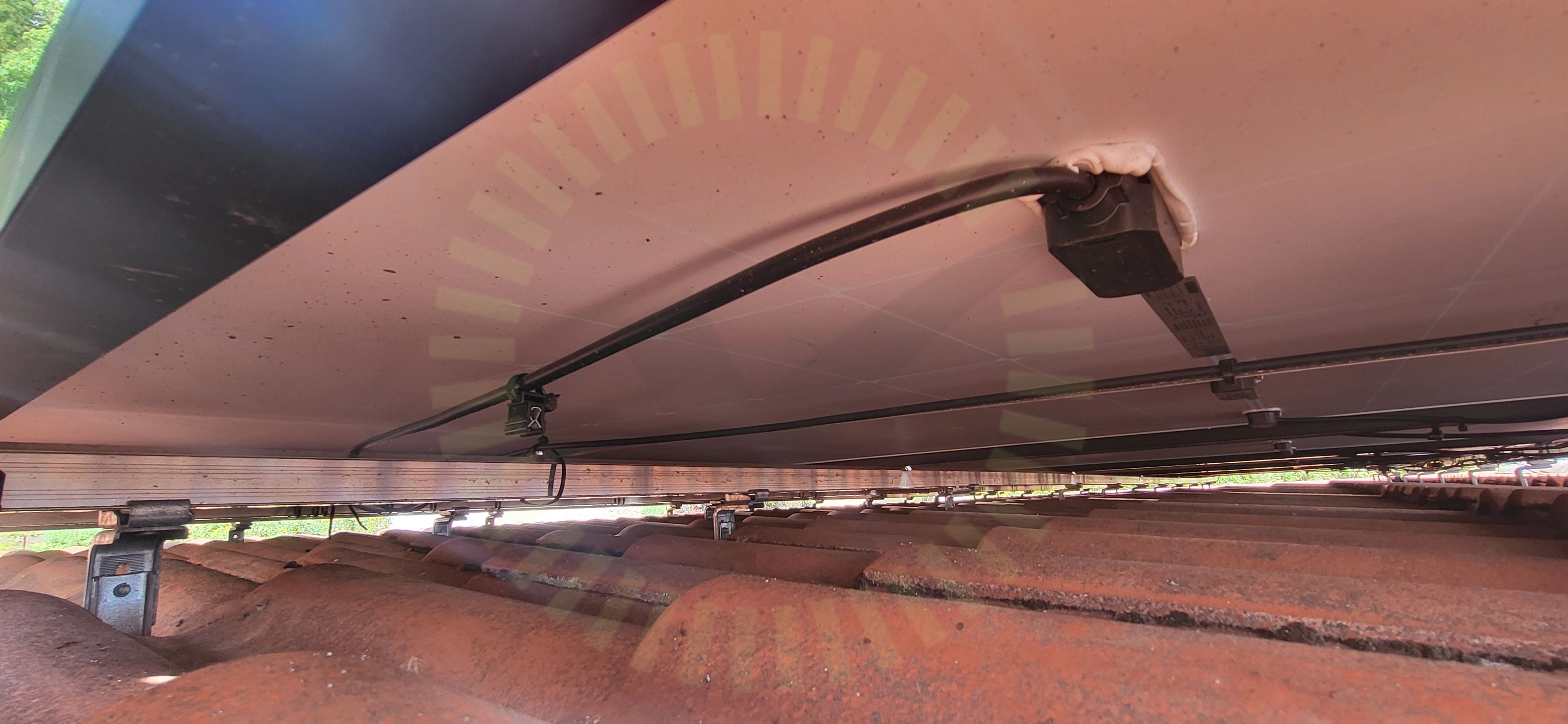

4.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Panelkablagets böjradie

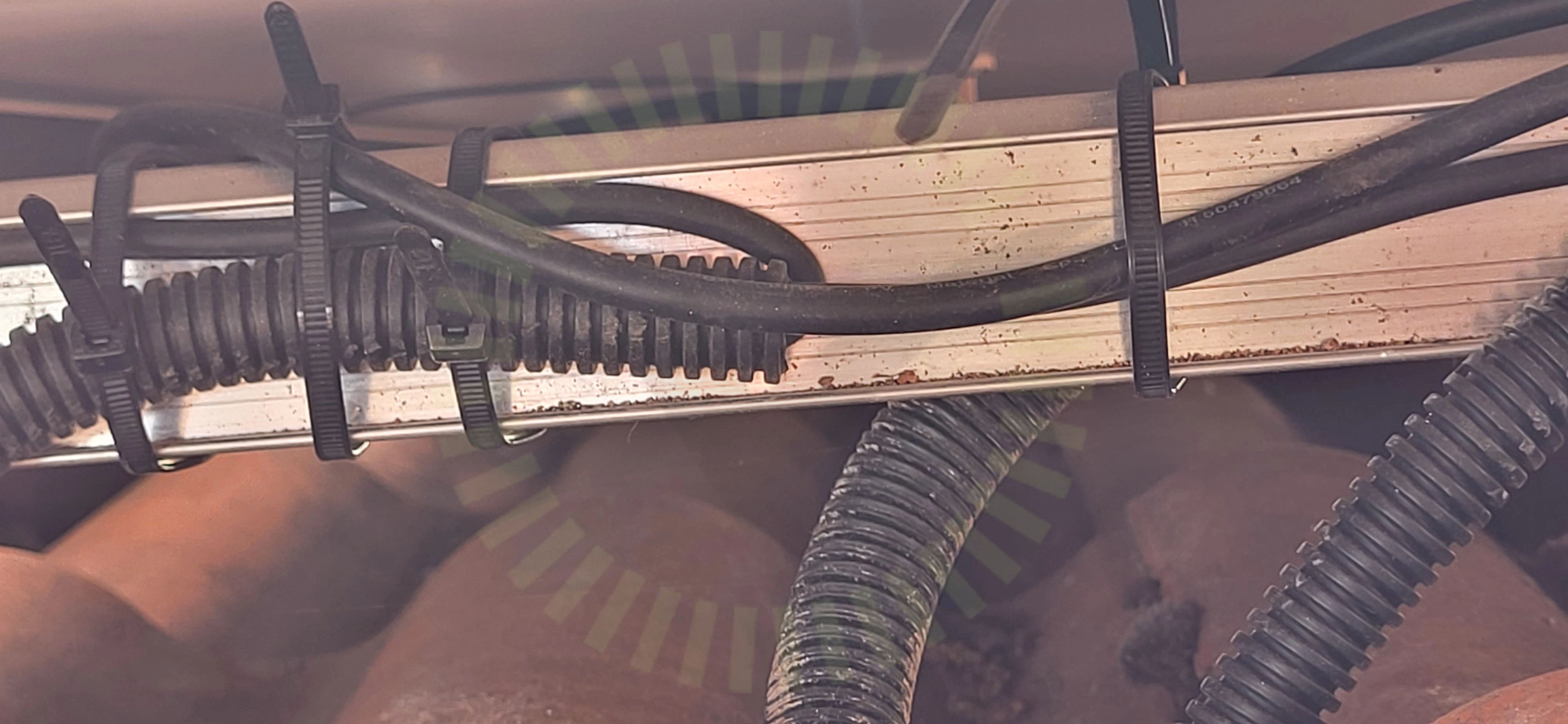

4.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Panelramar separerade

4.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

Godkända kontrollpunkter

11/16
Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

9/34
AC Kablage förläggning

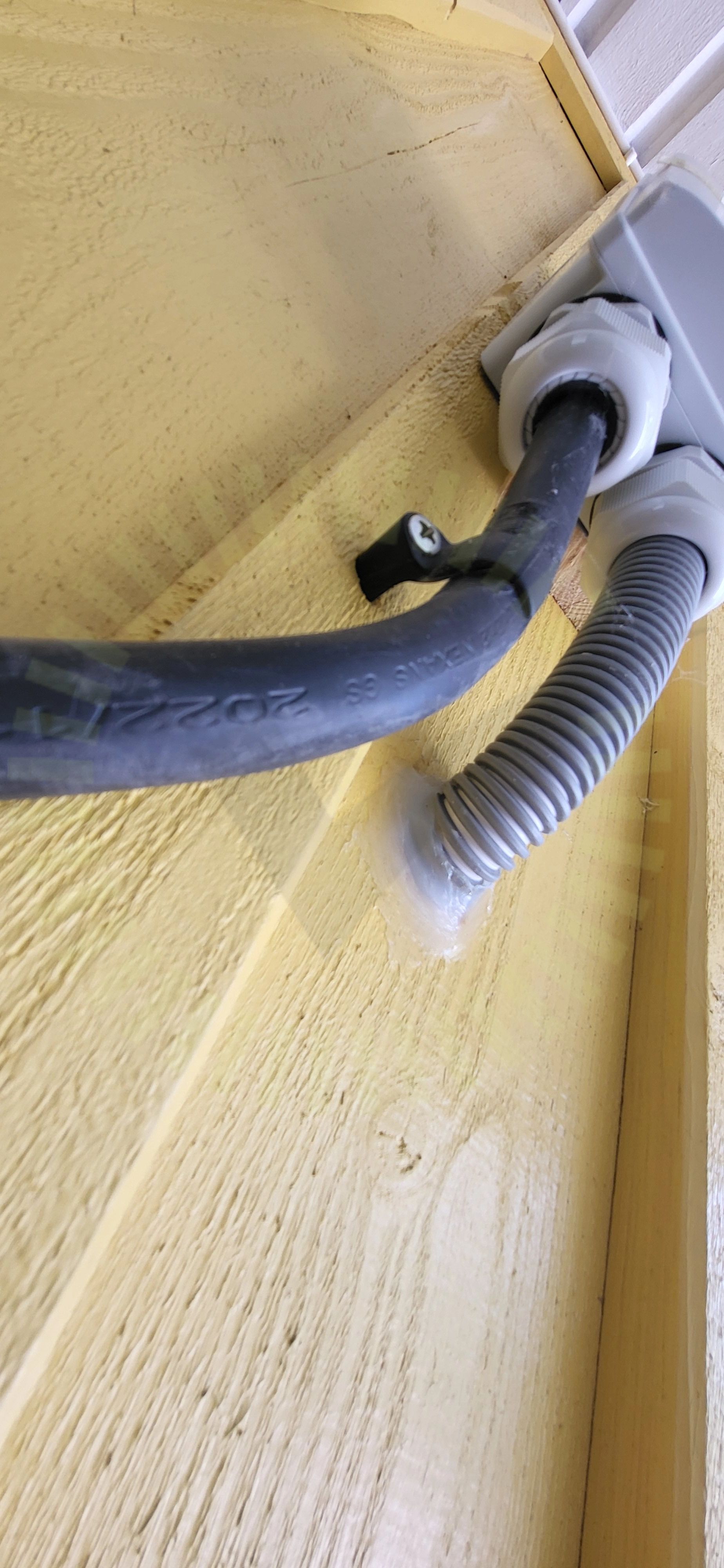

6.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

DC Kontakter stress

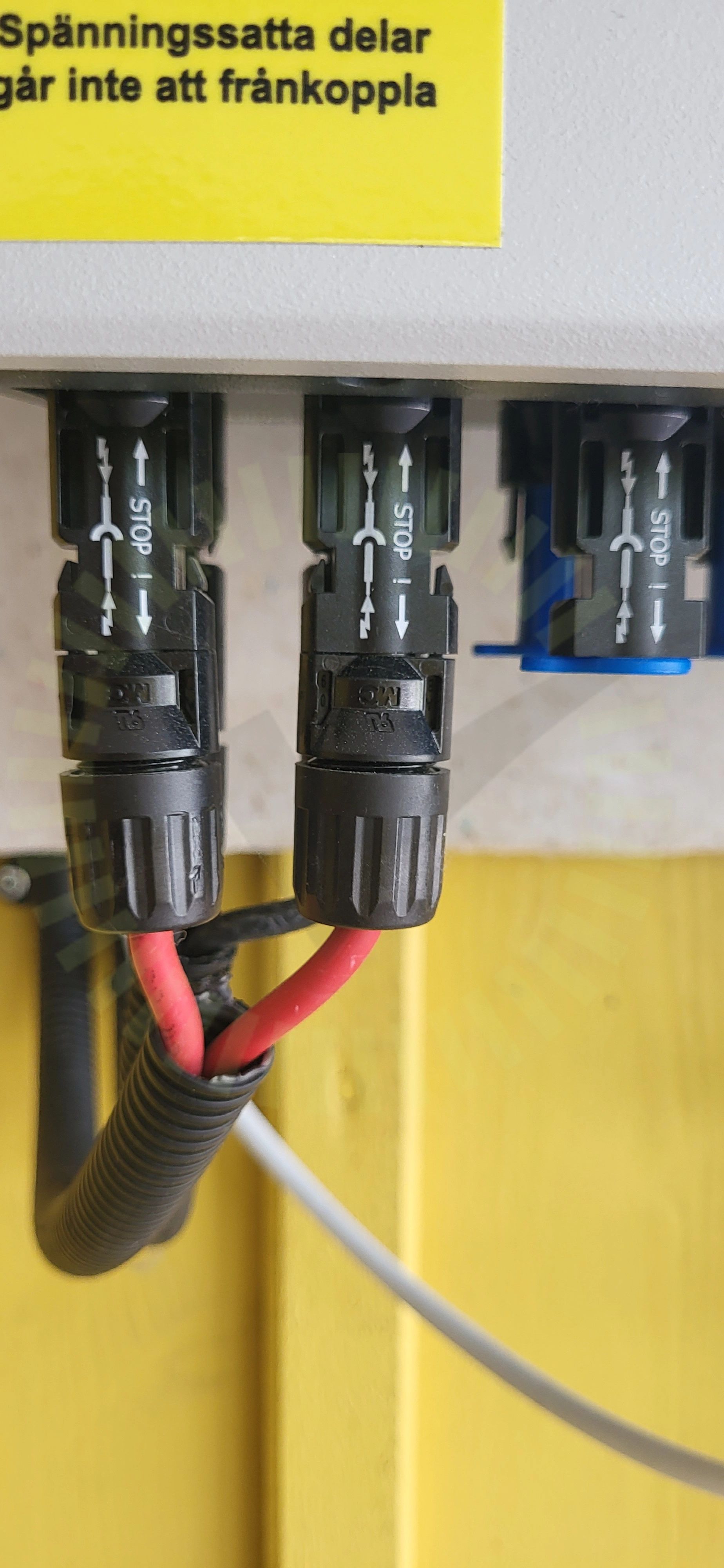

6.2 DC Kontakter stress

Inte godkänd

Kablaget är för spänt till kontakterna och drar konstant i dem.

6.3 DC Max Ström

Inte godkänd

Datablad saknas.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121
Förskruvning

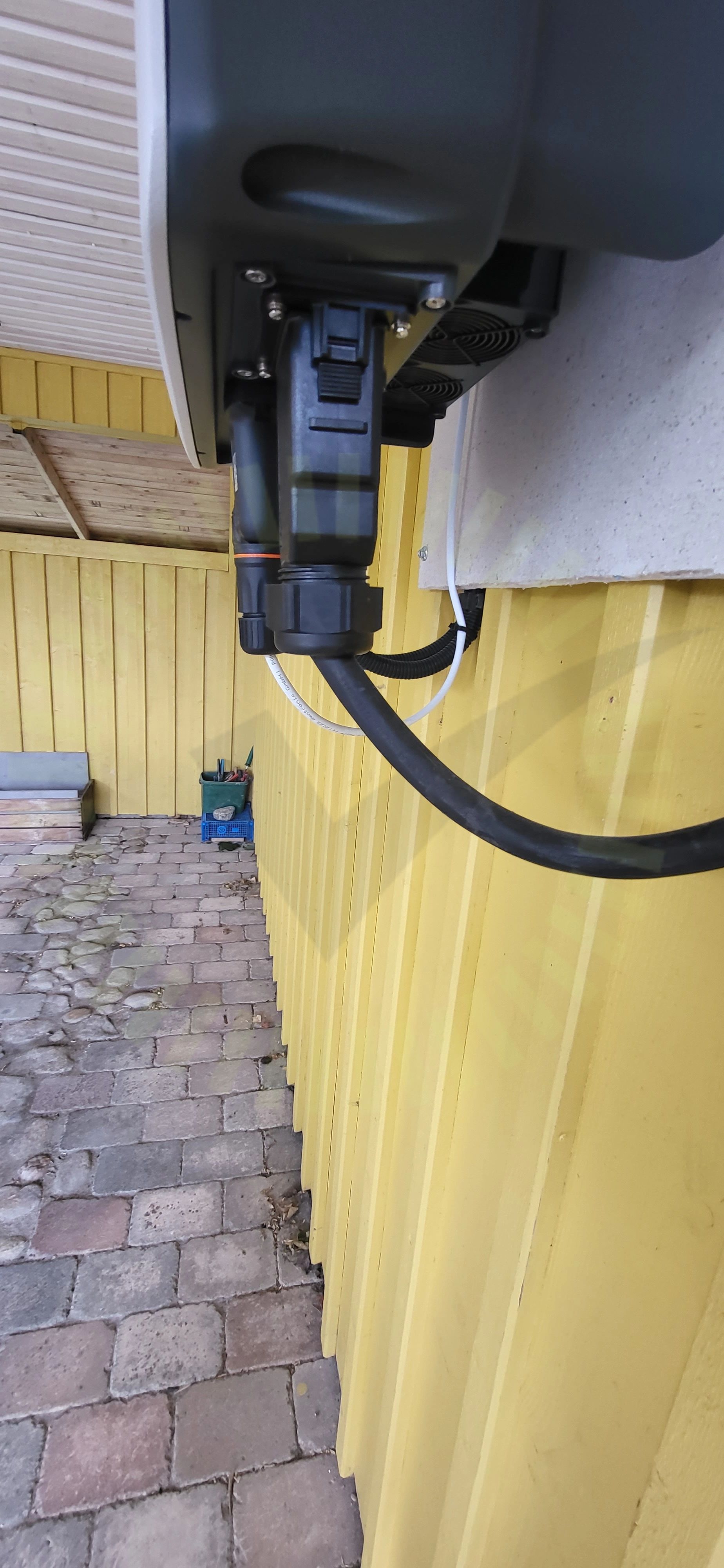

6.4 Förskruvning

Inte godkänd

Förskruvning är ansträngda då kabeln drar I kontakten.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

6.5 DC Max Spänning

Inte godkänd

Datablad saknas.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

6.6 DC Min Spänning

Inte godkänd

Mätprotokoll och datablad saknas.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

6.7 Huvudsäkring

Inte godkänd

Tillverkaren beskriver i installationsmanualen vilken storlek som ska eller rekommenderas att användas. Huvudsäkring är 16A.

Jordning av chassi

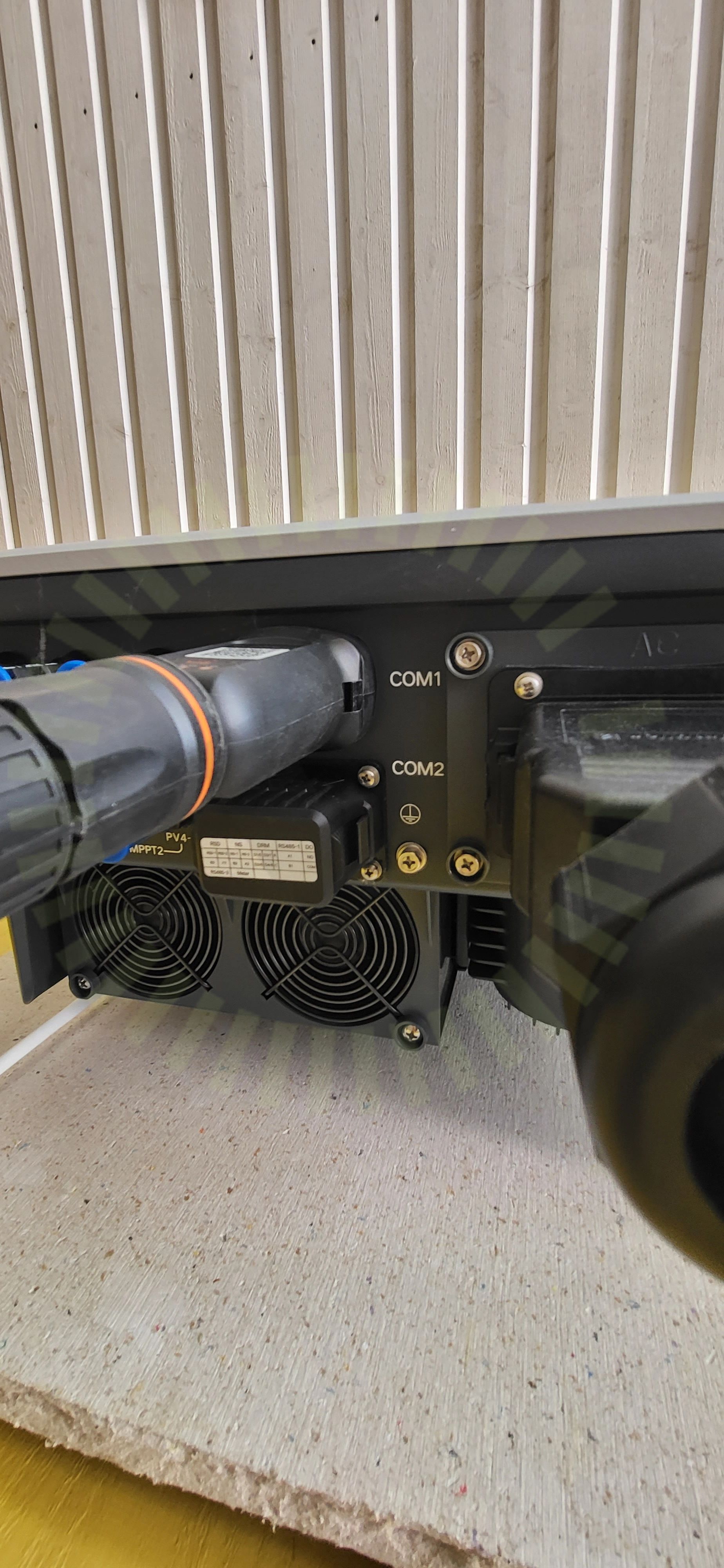

6.8 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

6.9 Strängdesign

Inte godkänd

Saknas strängschema så en kontroll av strändesignen är ej möjlig.

Godkända kontrollpunkter

25/34
AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningFastsäkring av produktGenomföringarInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
