Besiktningsrapport

9.2

Installation genom

Nova Solar

Datum

5 september 2024

Ort

Kungsbacka, Hallands län

Anslutningar i brytare

DC Max Spänning

Fastsäkring av produkt

+ 5

92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: H2-(10-30)K-T3

BatteriSAJ: B2-(5.1-25.6)-HV1

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: DTSU666

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/13

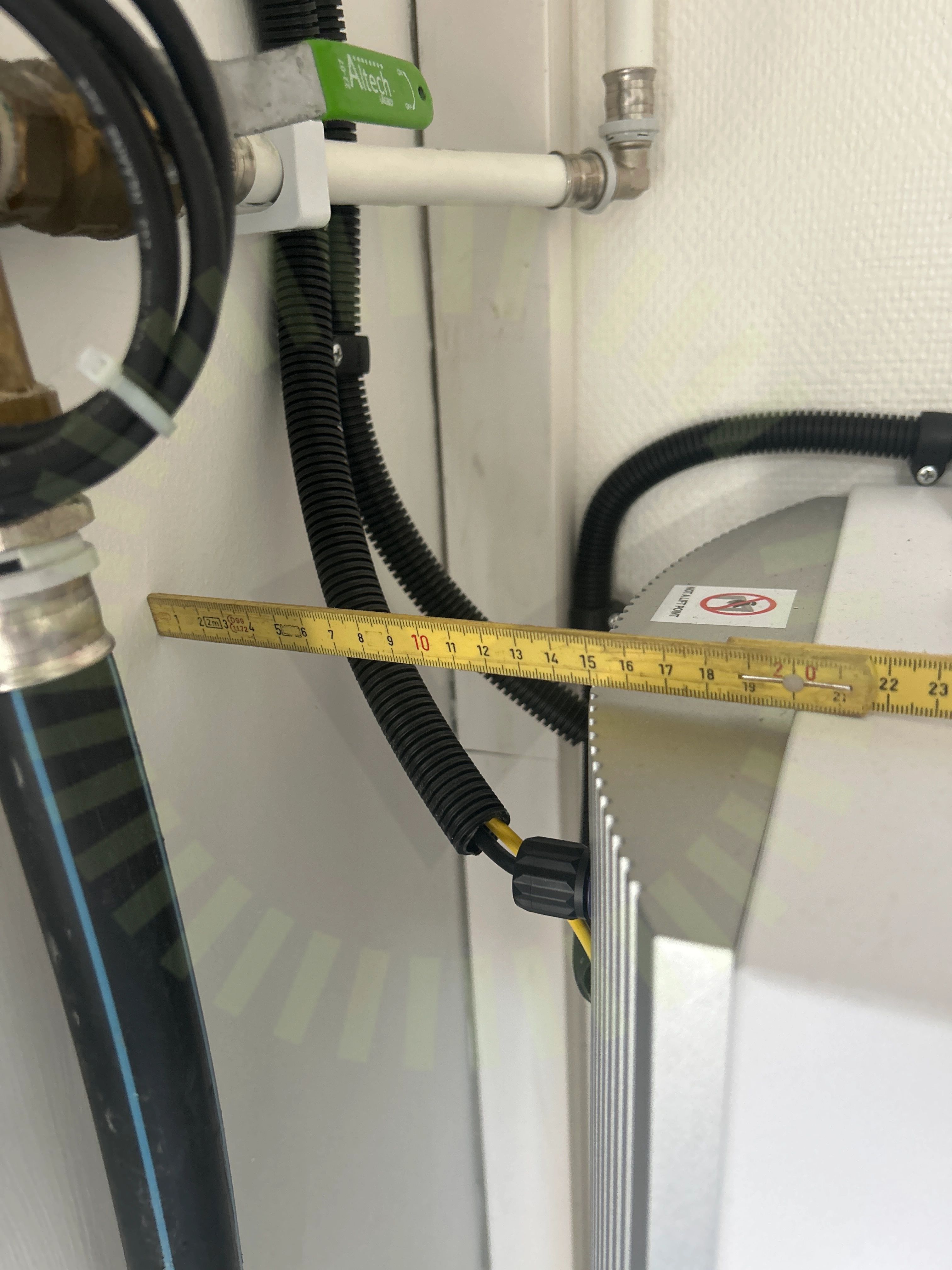

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 18

Godkända kontrollpunkter

12/13

Anslutning till växelriktareBatteri PEBatterikåporDC anslutning batteriFastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Anslutningar i brytare

Inte godkänd

Växelriktarens kardeler spretar i ac-brytaren.

Godkända kontrollpunkter

6/7

EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/25

5.1 Skenornas infästning

Inte godkänd

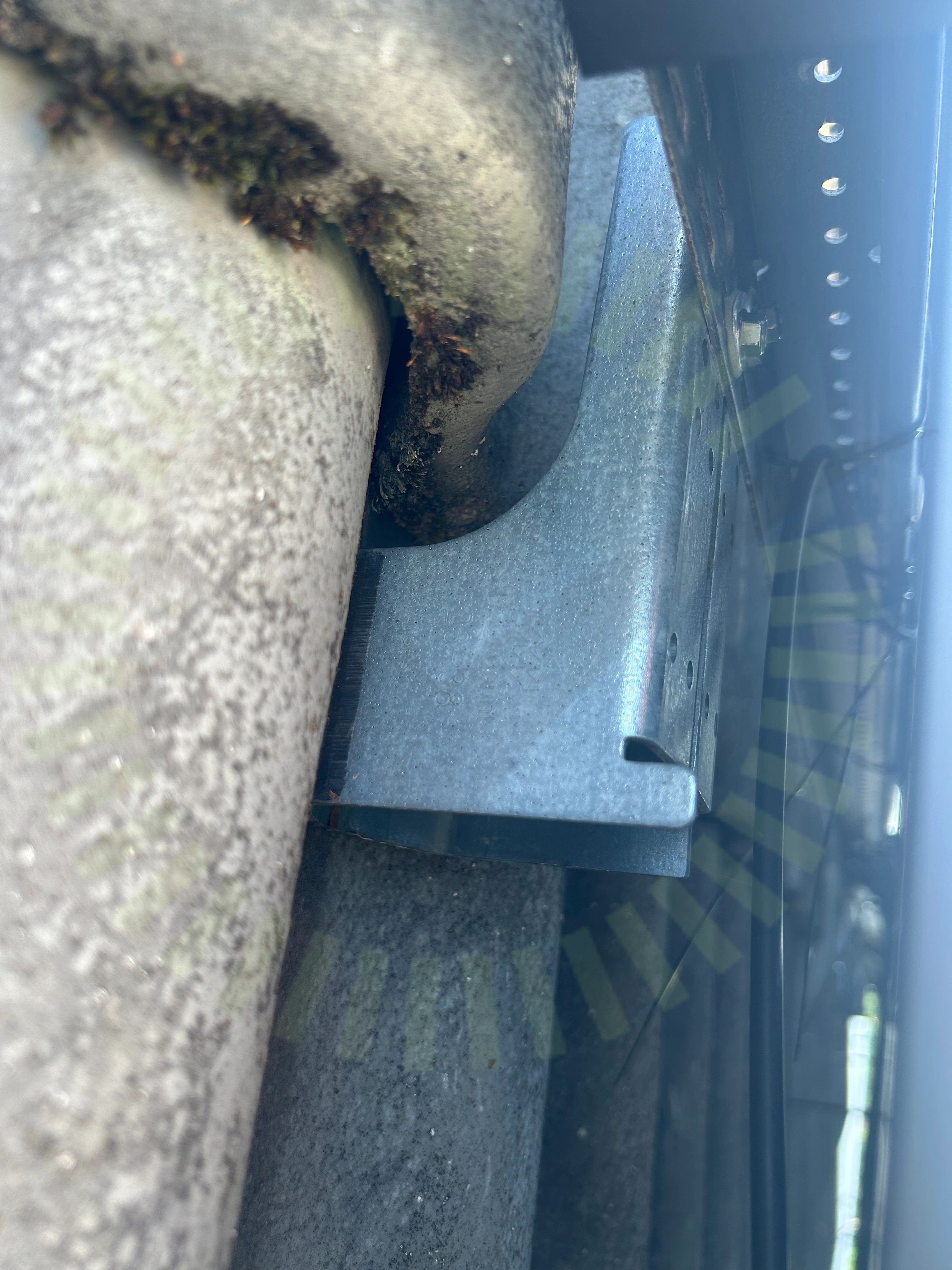

Skenor infästa i takkrokens yttersta hålbild.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

Godkända kontrollpunkter

24/25

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/35

8.1 Avstånd närliggande objekt

Inte godkänd

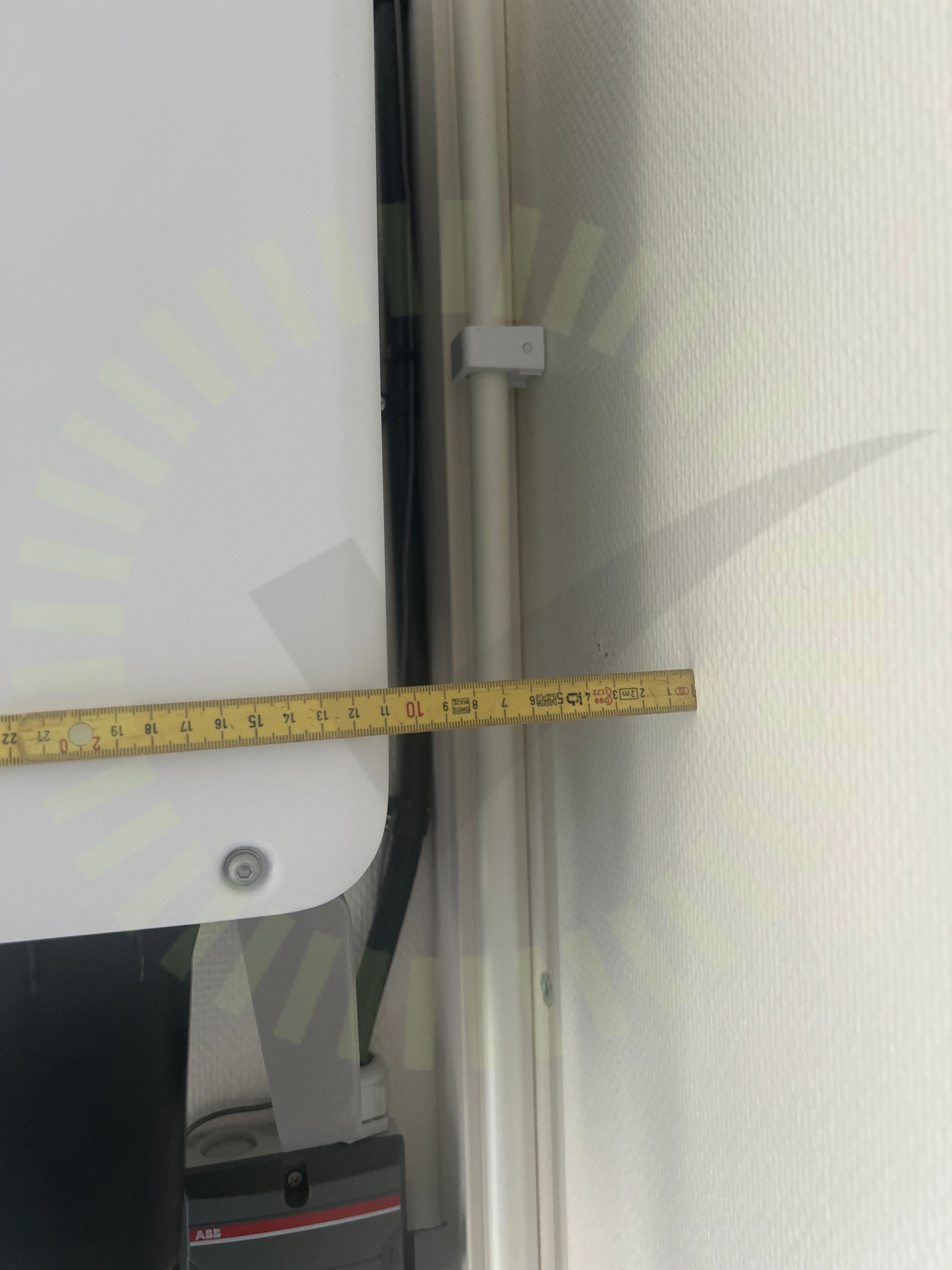

Växelriktaren är placerad för nära en vägg.

SAJ: H2 Series User Manual H2-(10K-30K)-(T2,T3) V0.1, Sida 17

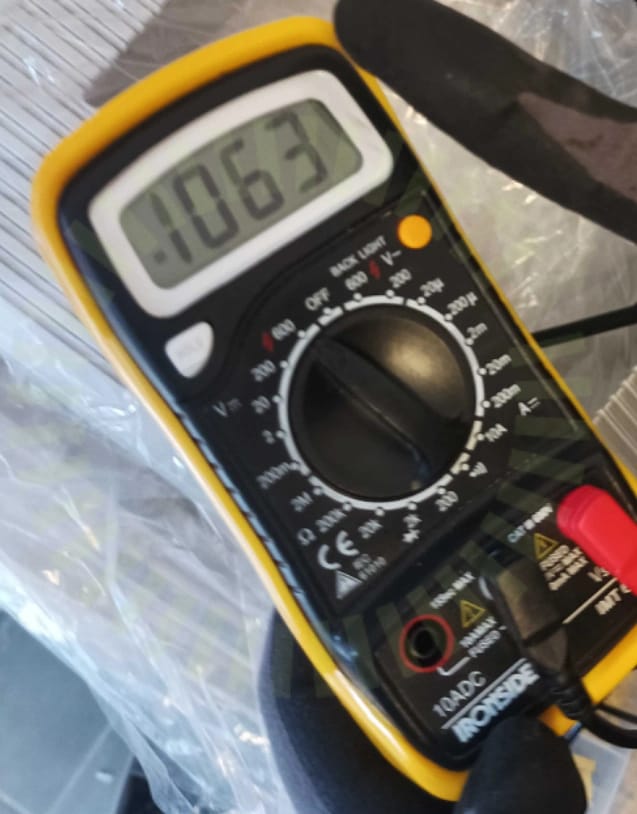

8.2 DC Max Spänning

Inte godkänd

Max spänning per sträng överstigs.

SAJ: H2-(10-30)K-T3 Datasheet

8.3 Stress på kontakter

Inte godkänd

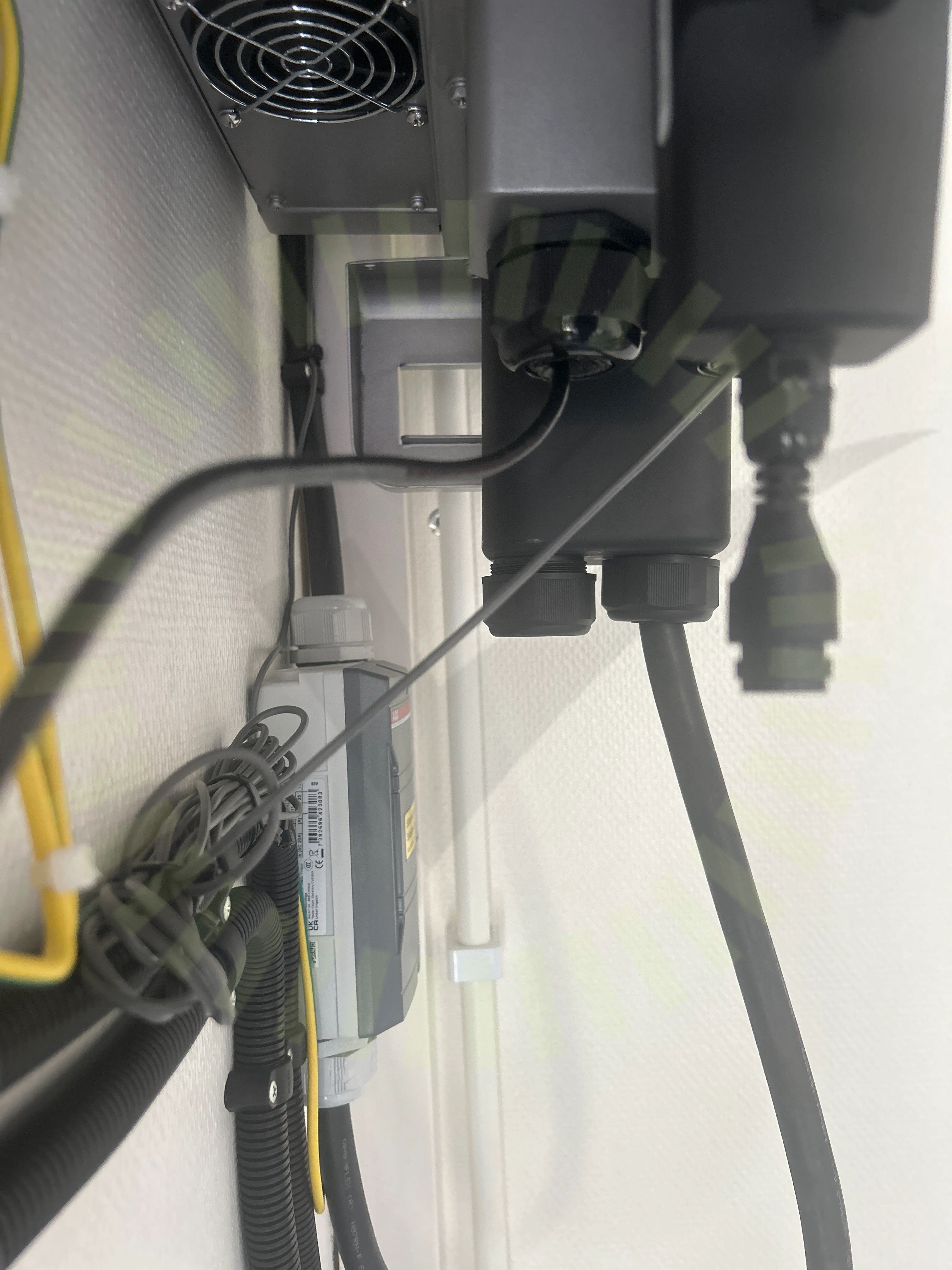

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg. Gäller kommunikationskabeln.

8.4 Fastsäkring av produkt

Inte godkänd

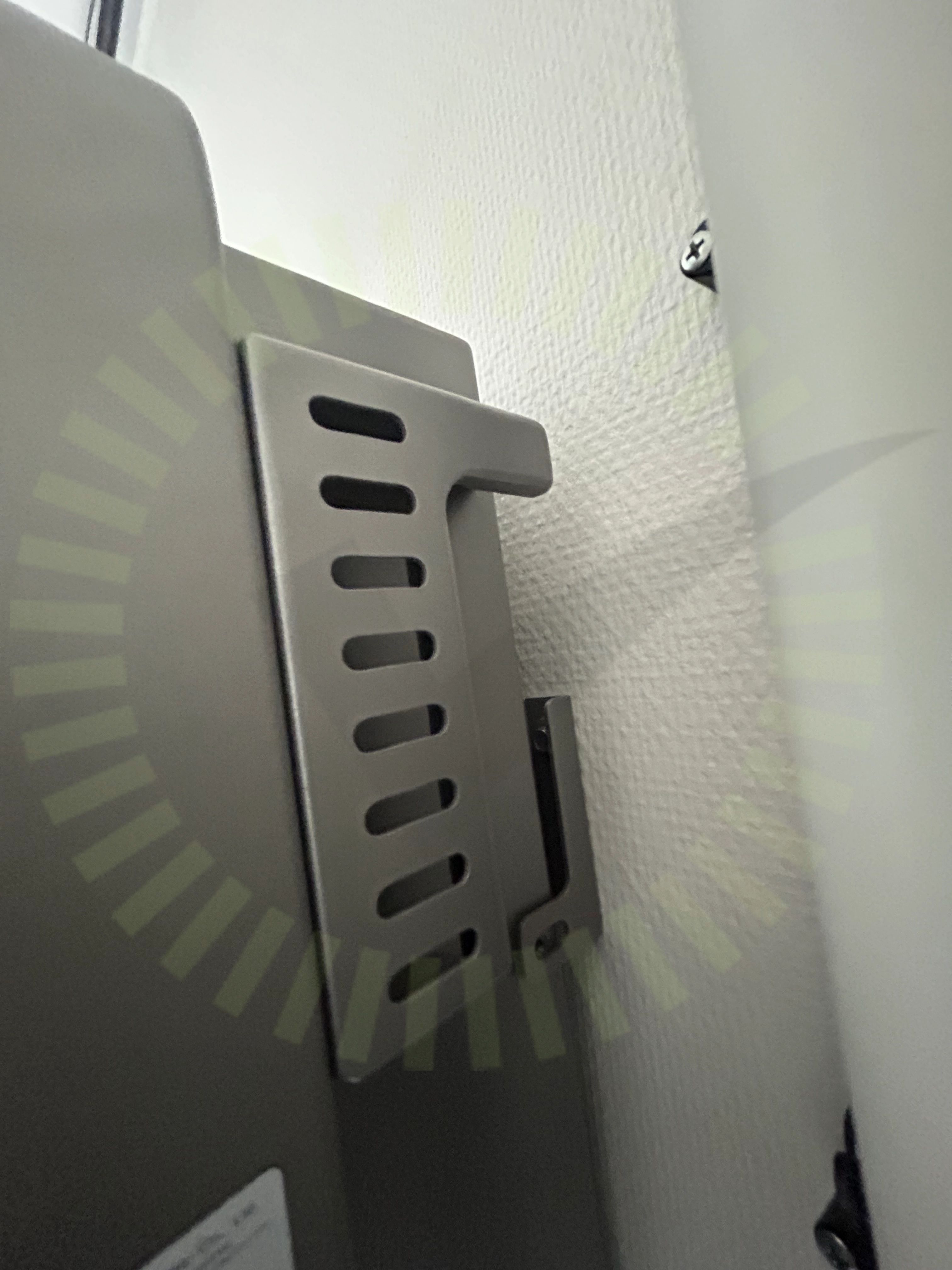

Växelriktaren är inte fastsäkrad ordentligt.

SAJ: H2 Series User Manual H2-(10K-30K)-(T2,T3) V0.1, Sida 21

8.5 Identifiering

Inte godkänd

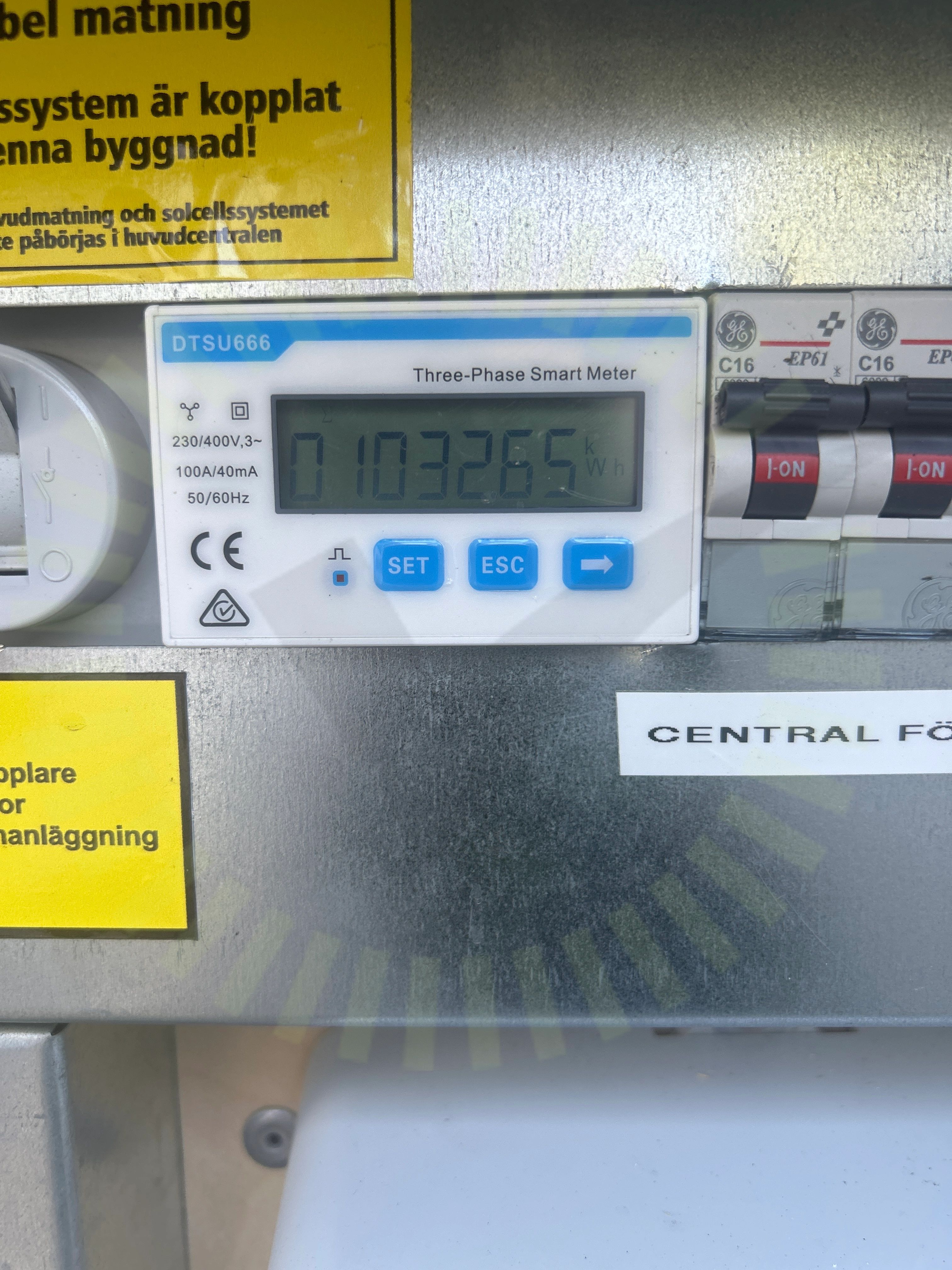

Märkning saknas för smartmätare.

SS 436 40 00 (514.1)

8.6 Placering

Inte godkänd

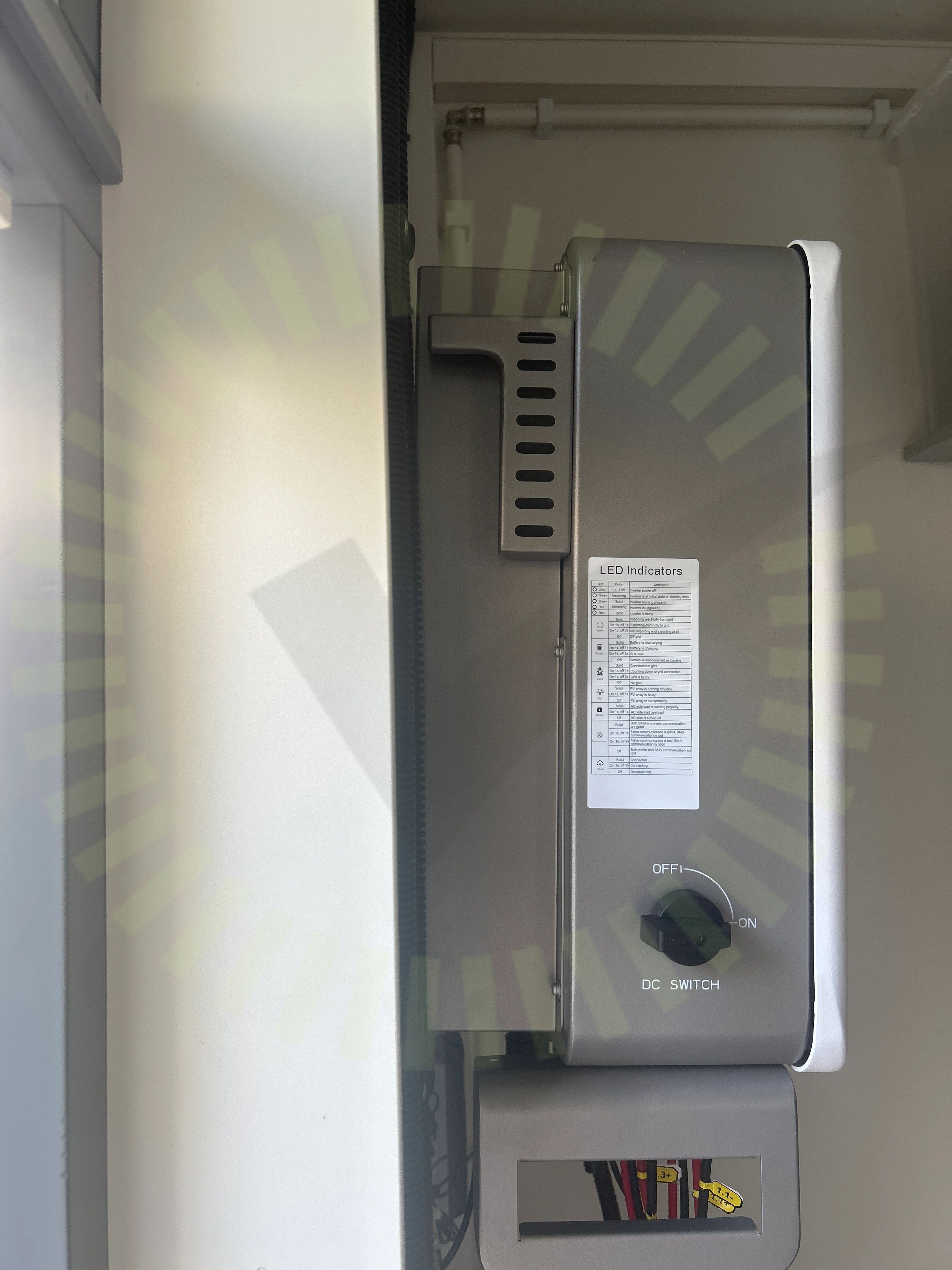

Växelriktaren är inte placerad enligt tillverkarens anvisningar. Växelriktare lutar något framåt.

SAJ: H2 Series User Manual H2-(10K-30K)-(T2,T3) V0.1, Sida 18

Godkända kontrollpunkter

29/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareSkarp kantFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
