Besiktningsrapport

8.8

Installation genom

1KOMMA5°

Datum

26 oktober 2023

Ort

Stallarholmen , Södermanlands län

Skadat kablage

Skenornas överhäng

Tvådelad takkrok

+ 6

89% godkända11% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemK2: SingleRail: Single Hook 3S

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

Tillbehör1KOMMA5°: Heartbeat

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1Komma5° - Fullblack

Anmärkningar

3/17

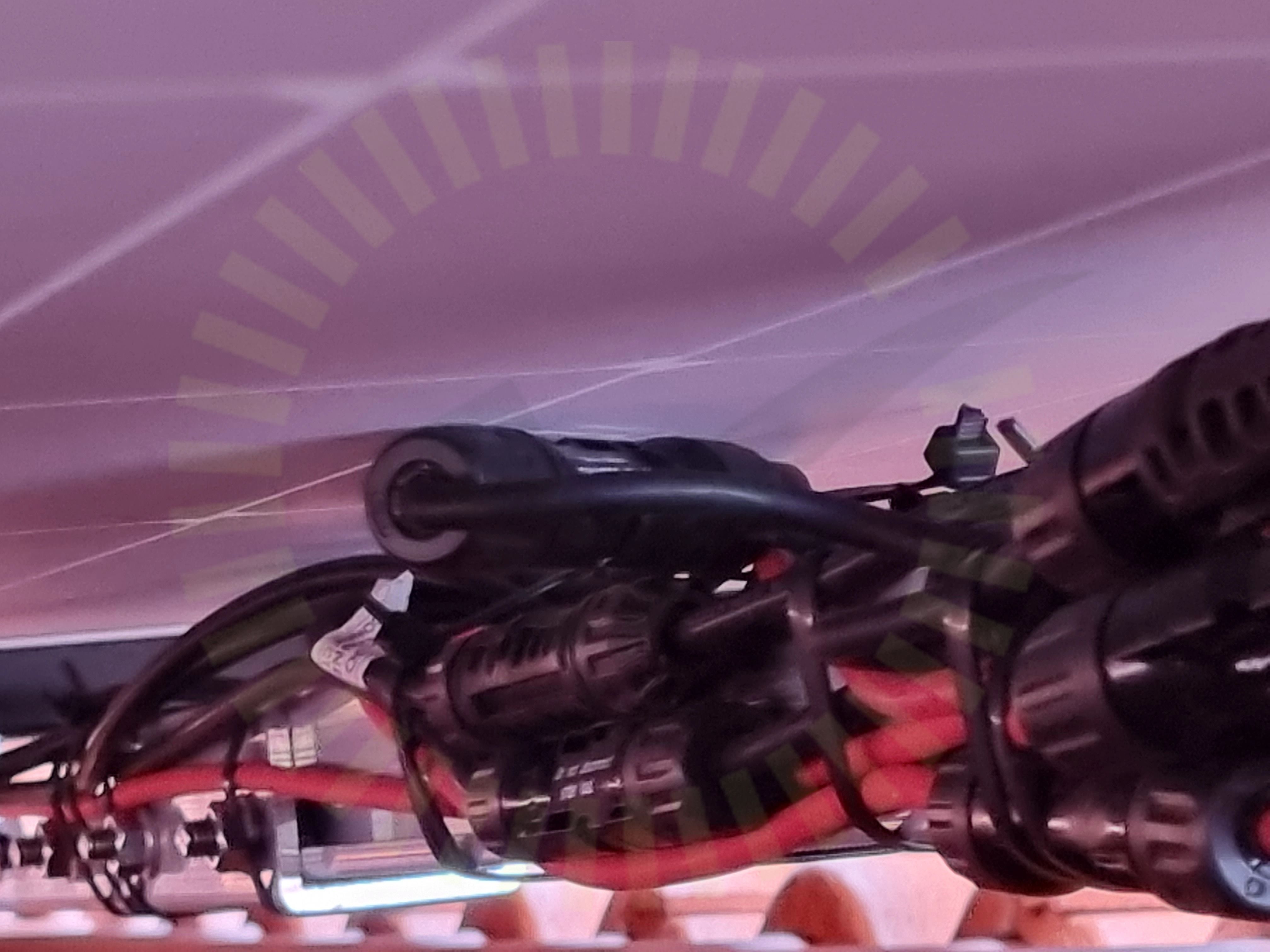

1.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

1.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

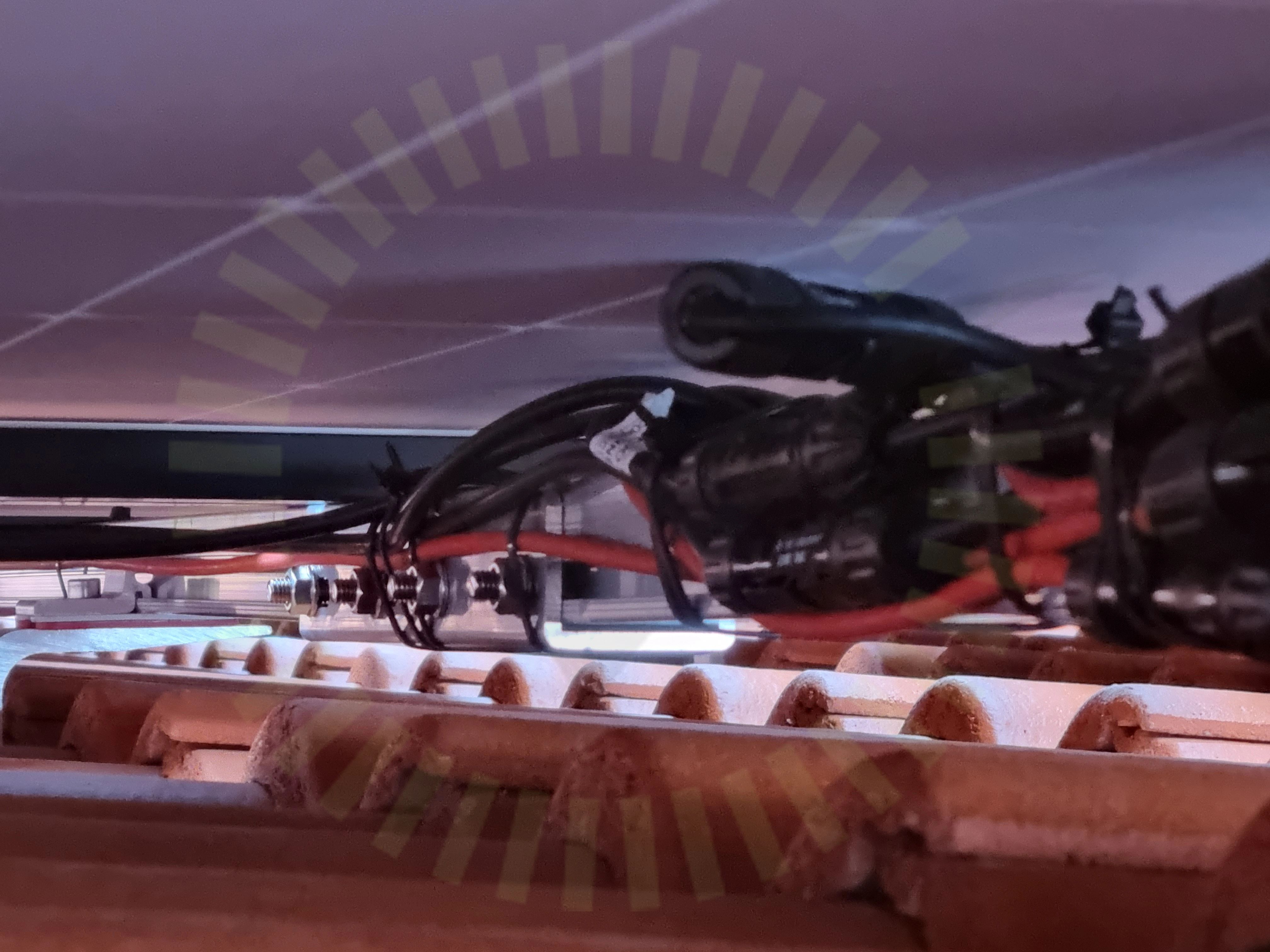

1.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

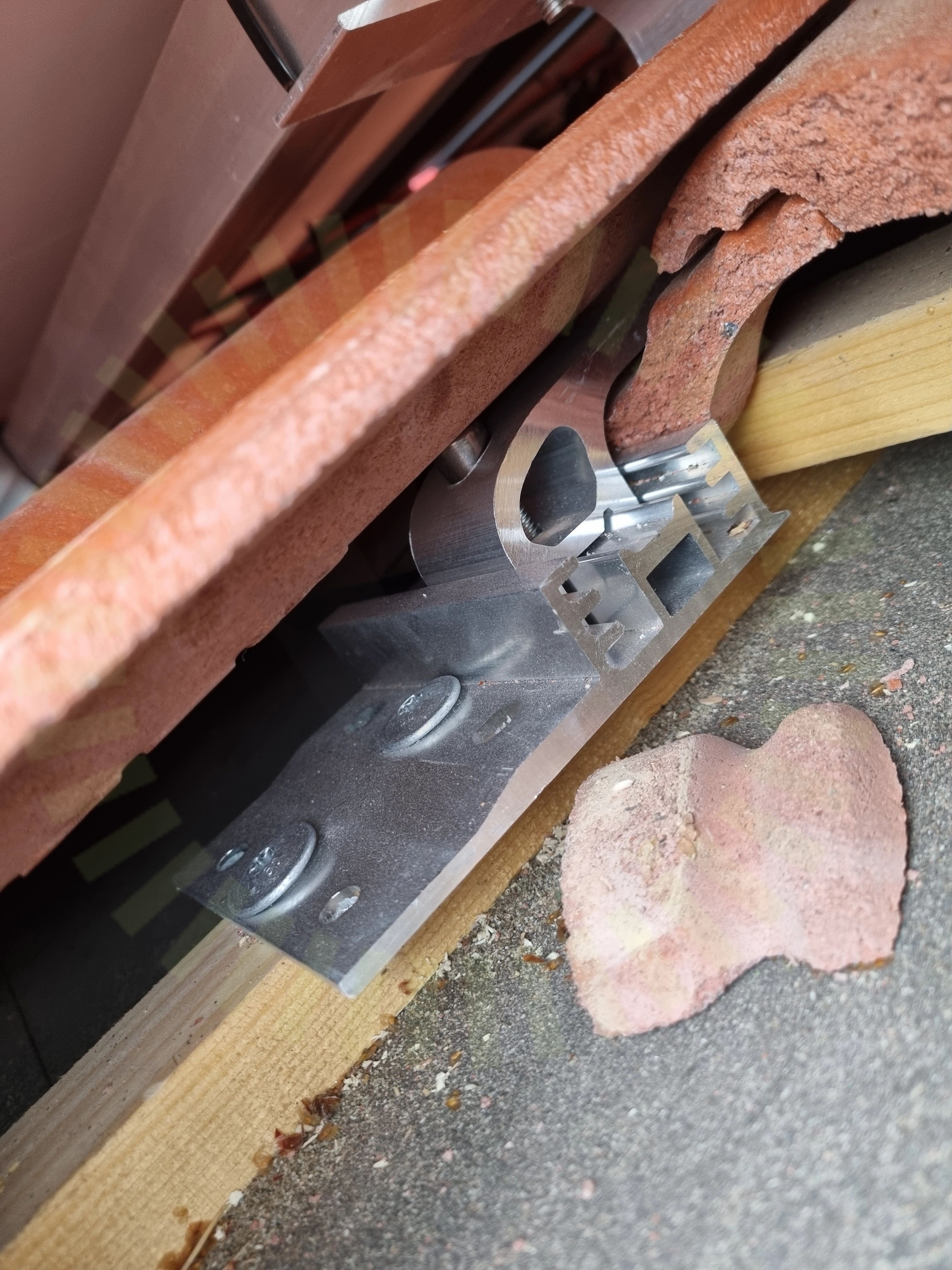

4.1 Skräp/ materiel

Inte godkänd

Det ligger avklippta buntband på tak och i skenor, även bitar från de avkapade tegelpannorna ligger kvar på undertaket.

K2: SingleRail: Single Hook 3S

Anmärkningar

6/26

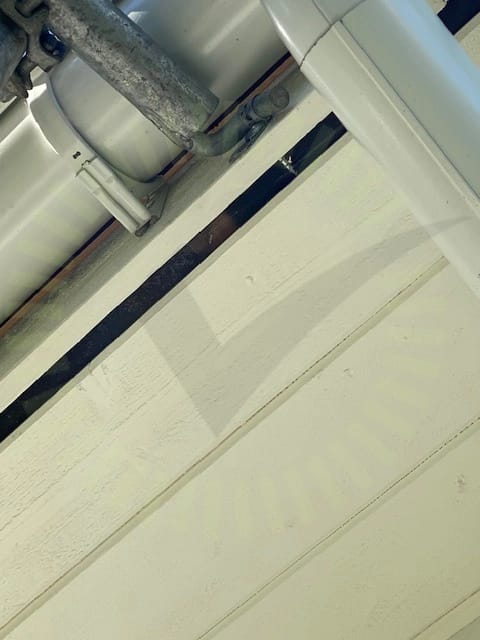

5.1 Skador

Inte godkänd

Skador noterade på taket runt installationen. Skador från infästning av byggställning, man har fäst ställning i brädan som hängrännan sitter i och skadat insektsnätet som ligger bakom.

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.3 Skenornas överhäng

Inte godkänd

Överlämnad snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Lastberäkning från Esdec, montagesystem från K2. Uppmätt överhäng 300mm.

Snö- och vindlastberäkning

5.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning gjord för Esdec men det är K2 som är monterat.

Tillverkarens montageanvisningar

5.5 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt avstånd max 1200mm.

Snö- och vindlastberäkning

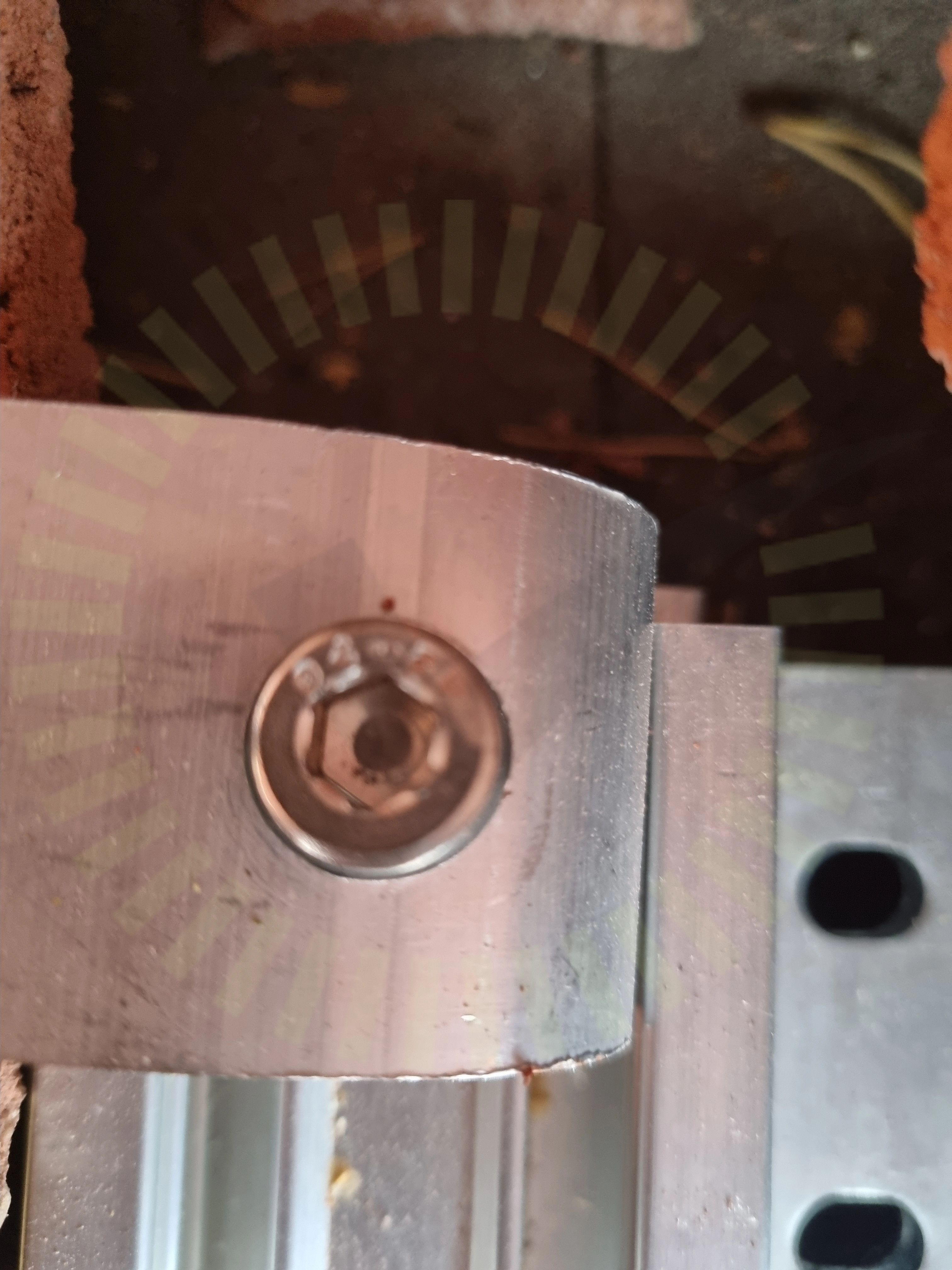

5.6 Tvådelad takkrok

Inte godkänd

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 10

Godkända kontrollpunkter

19/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakstolsinfästningTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/40

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

8.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

8.3 Skadat kablage

Inte godkänd

DC kablage skadat. Kabel mellan batteri och växelriktare ser ut att vara klämd.

Godkända kontrollpunkter

37/40

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkarp kantSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
